Модульне покриття для підлоги

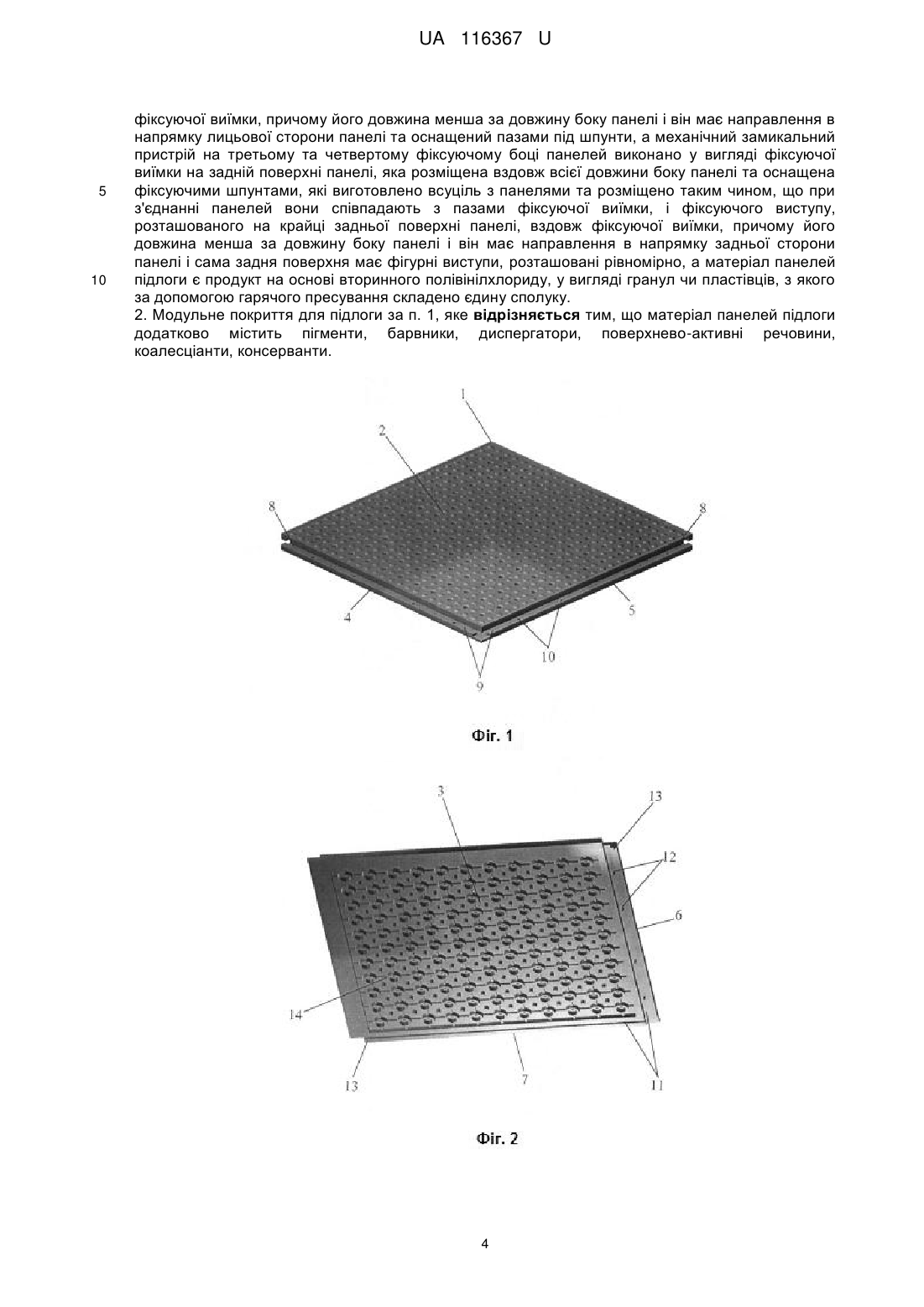

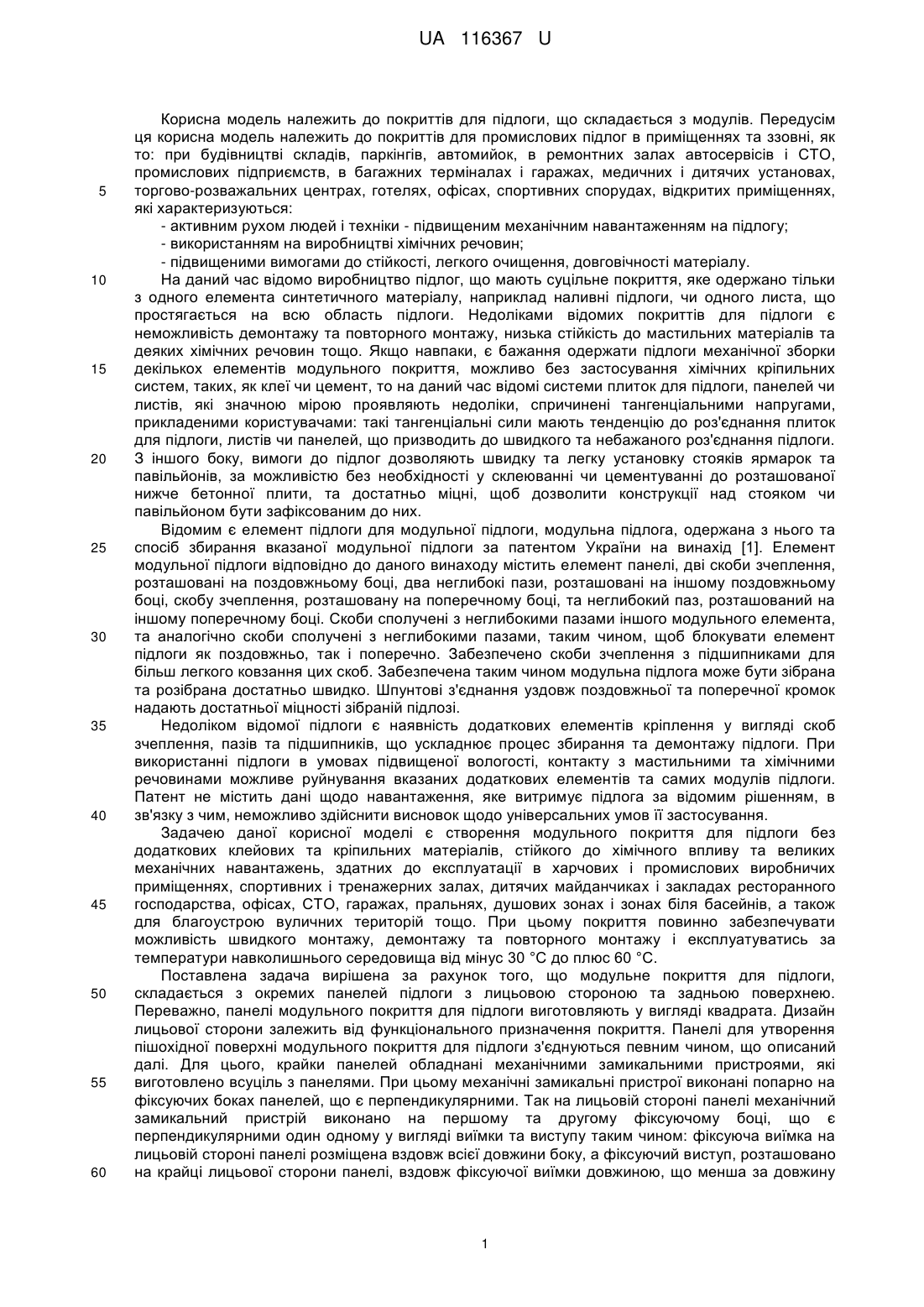

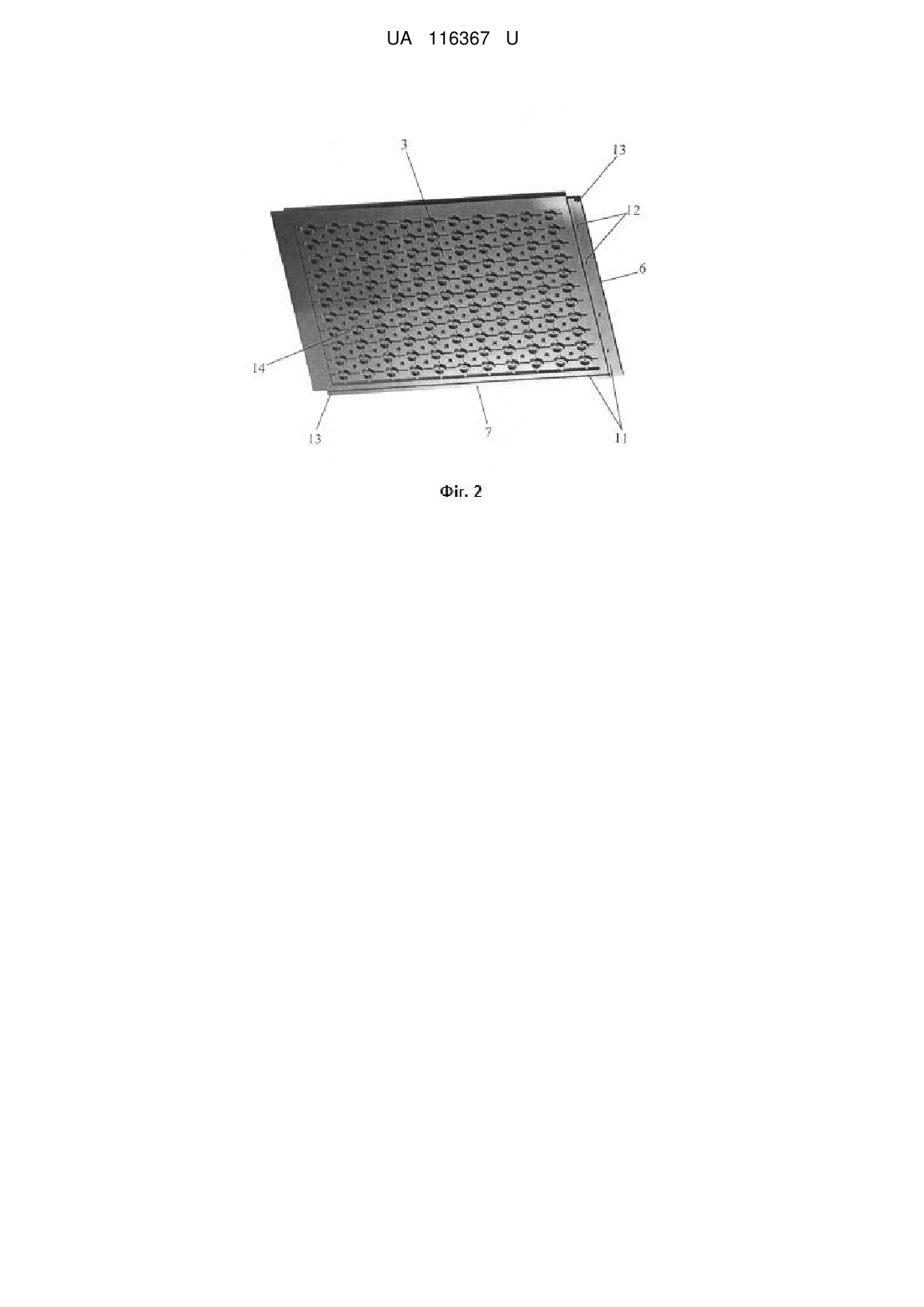

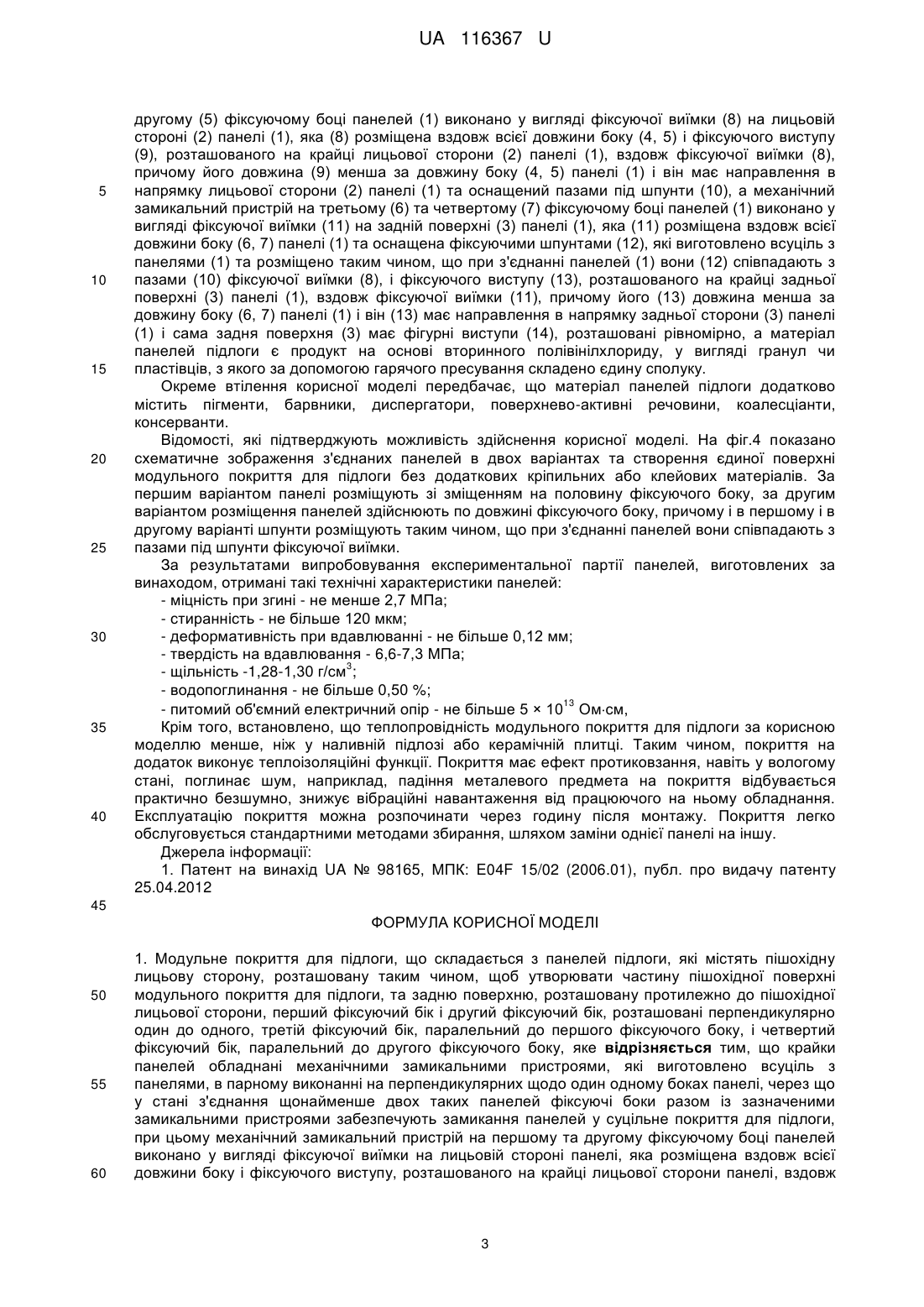

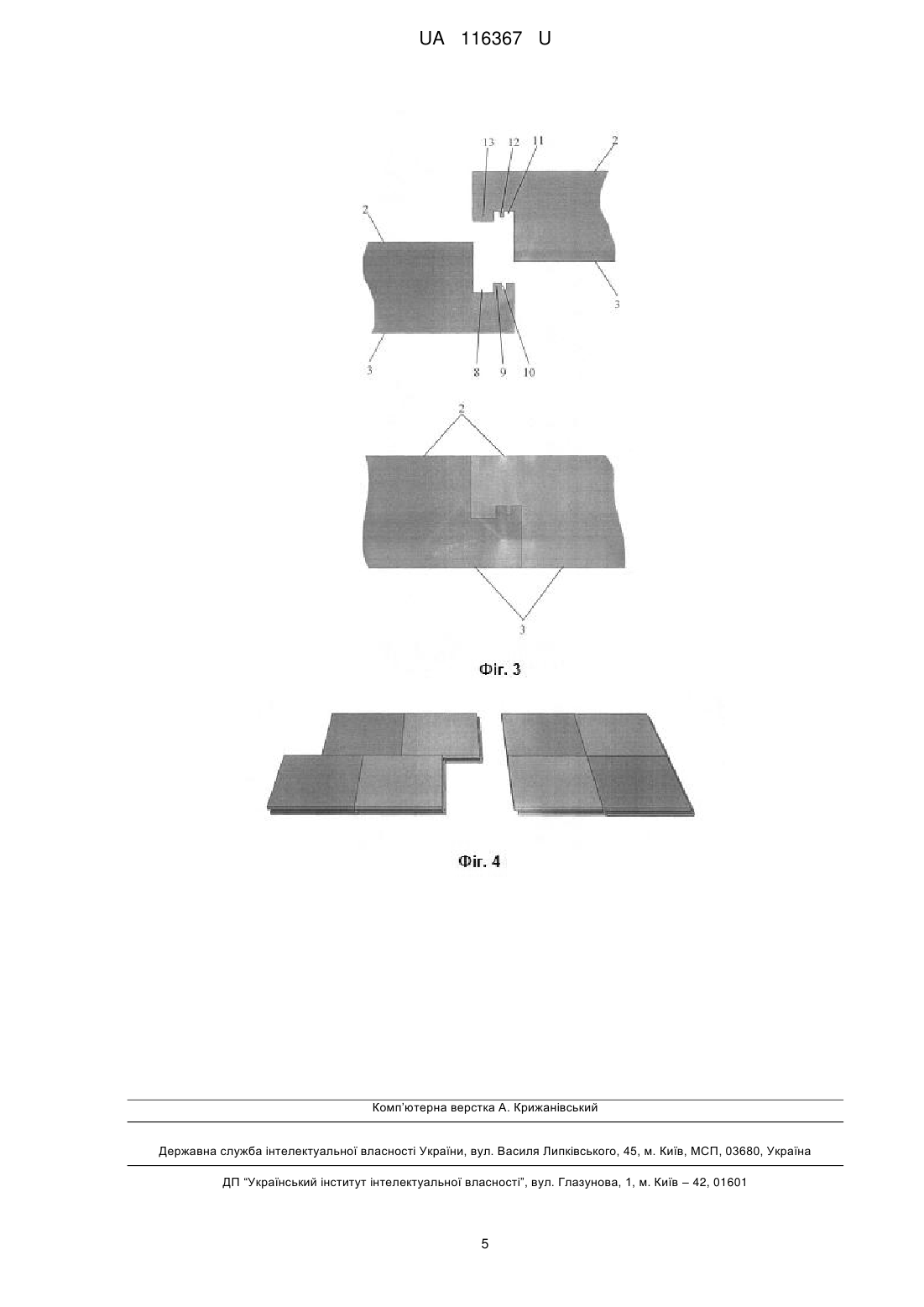

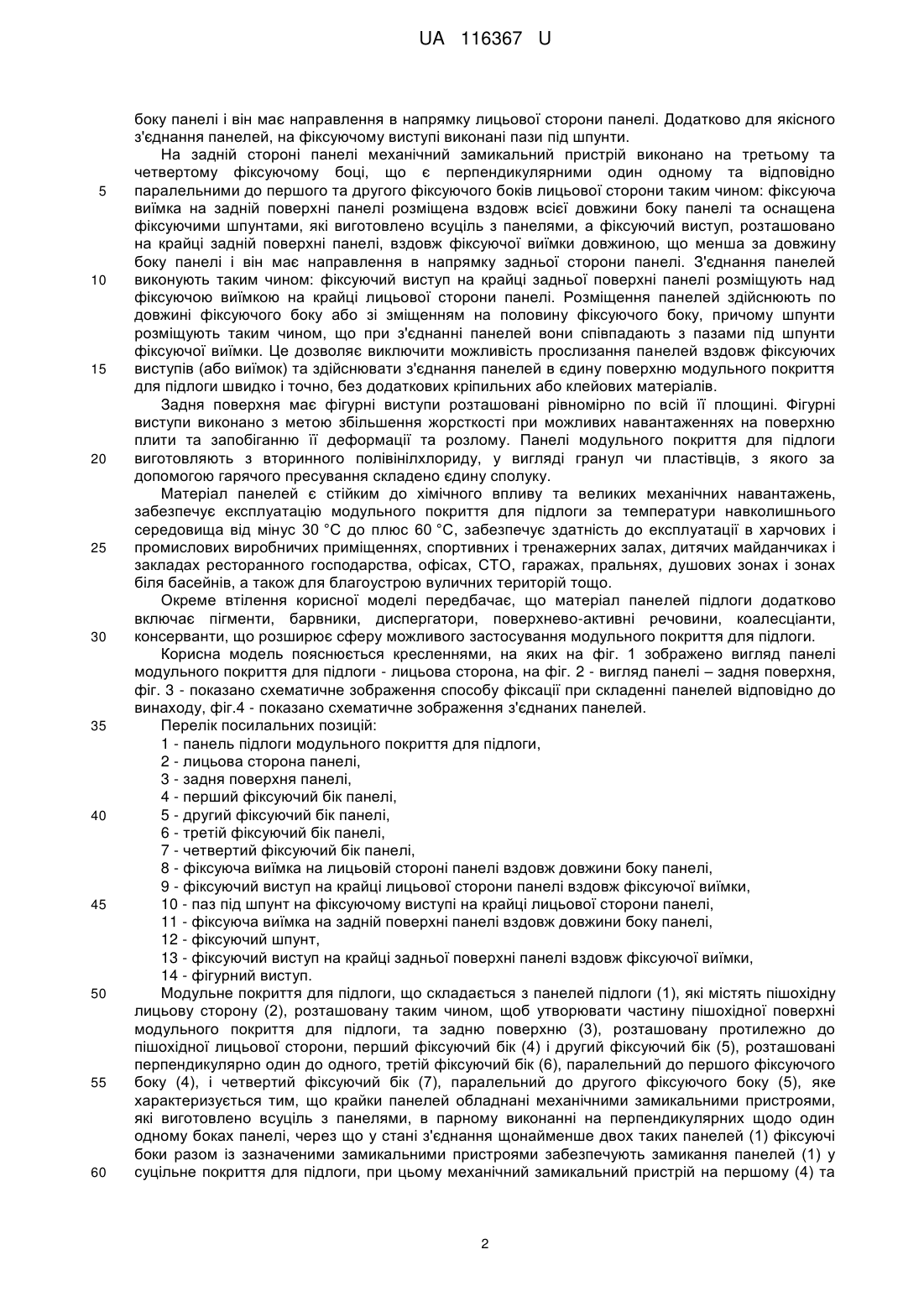

Реферат: Модульне покриття для підлоги складається з панелей підлоги, які містять пішохідну лицьову сторону, розташовану таким чином, щоб утворювати частину пішохідної поверхні модульного покриття для підлоги, та задню поверхню, розташовану протилежно до пішохідної лицьової сторони, перший фіксуючий бік і другий фіксуючий бік, розташовані перпендикулярно один до одного, третій фіксуючий бік, паралельний до першого фіксуючого боку, і четвертий фіксуючий бік, паралельний до другого фіксуючого боку. Крайки панелей обладнані механічними замикальними пристроями, які виготовлено всуціль з панелями, в парному виконанні на перпендикулярних щодо один одному боках панелі, через що у стані з'єднання щонайменше двох таких панелей фіксуючі боки разом із зазначеними замикальними пристроями забезпечують замикання панелей у суцільне покриття для підлоги. Механічний замикальний пристрій на першому та другому фіксуючому боці панелей виконано у вигляді фіксуючої виїмки на лицьовій стороні панелі, яка розміщена вздовж всієї довжини боку і фіксуючого виступу, розташованого на крайці лицьової сторони панелі, вздовж фіксуючої виїмки, причому його довжина менша за довжину боку панелі і він має направлення в напрямку лицьової сторони панелі та оснащений пазами під шпунти. Механічний замикальний пристрій на третьому та четвертому фіксуючому боці панелей виконано у вигляді фіксуючої виїмки на задній поверхні панелі, яка розміщена вздовж всієї довжини боку панелі та оснащена фіксуючими шпунтами, які виготовлено всуціль з панелями та розміщено таким чином, що при з'єднанні панелей вони співпадають з пазами фіксуючої виїмки, і фіксуючого виступу, розташованого на крайці задньої поверхні панелі, вздовж фіксуючої виїмки, причому його довжина менша за довжину боку панелі і він має направлення в напрямку задньої сторони панелі і сама задня поверхня має фігурні виступи, розташовані рівномірно. Матеріал панелей підлоги є продукт на основі вторинного полівінілхлориду, у вигляді гранул чи пластівців, з якого за допомогою гарячого пресування складено єдину сполуку. UA 116367 U (54) МОДУЛЬНЕ ПОКРИТТЯ ДЛЯ ПІДЛОГИ UA 116367 U UA 116367 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до покриттів для підлоги, що складається з модулів. Передусім ця корисна модель належить до покриттів для промислових підлог в приміщеннях та ззовні, як то: при будівництві складів, паркінгів, автомийок, в ремонтних залах автосервісів і СТО, промислових підприємств, в багажних терміналах і гаражах, медичних і дитячих установах, торгово-розважальних центрах, готелях, офісах, спортивних спорудах, відкритих приміщеннях, які характеризуються: - активним рухом людей і техніки - підвищеним механічним навантаженням на підлогу; - використанням на виробництві хімічних речовин; - підвищеними вимогами до стійкості, легкого очищення, довговічності матеріалу. На даний час відомо виробництво підлог, що мають суцільне покриття, яке одержано тільки з одного елемента синтетичного матеріалу, наприклад наливні підлоги, чи одного листа, що простягається на всю область підлоги. Недоліками відомих покриттів для підлоги є неможливість демонтажу та повторного монтажу, низька стійкість до мастильних матеріалів та деяких хімічних речовин тощо. Якщо навпаки, є бажання одержати підлоги механічної зборки декількох елементів модульного покриття, можливо без застосування хімічних кріпильних систем, таких, як клеї чи цемент, то на даний час відомі системи плиток для підлоги, панелей чи листів, які значною мірою проявляють недоліки, спричинені тангенціальними напругами, прикладеними користувачами: такі тангенціальні сили мають тенденцію до роз'єднання плиток для підлоги, листів чи панелей, що призводить до швидкого та небажаного роз'єднання підлоги. З іншого боку, вимоги до підлог дозволяють швидку та легку установку стояків ярмарок та павільйонів, за можливістю без необхідності у склеюванні чи цементуванні до розташованої нижче бетонної плити, та достатньо міцні, щоб дозволити конструкції над стояком чи павільйоном бути зафіксованим до них. Відомим є елемент підлоги для модульної підлоги, модульна підлога, одержана з нього та спосіб збирання вказаної модульної підлоги за патентом України на винахід [1]. Елемент модульної підлоги відповідно до даного винаходу містить елемент панелі, дві скоби зчеплення, розташовані на поздовжньому боці, два неглибокі пази, розташовані на іншому поздовжньому боці, скобу зчеплення, розташовану на поперечному боці, та неглибокий паз, розташований на іншому поперечному боці. Скоби сполучені з неглибокими пазами іншого модульного елемента, та аналогічно скоби сполучені з неглибокими пазами, таким чином, щоб блокувати елемент підлоги як поздовжньо, так і поперечно. Забезпечено скоби зчеплення з підшипниками для більш легкого ковзання цих скоб. Забезпечена таким чином модульна підлога може бути зібрана та розібрана достатньо швидко. Шпунтові з'єднання уздовж поздовжньої та поперечної кромок надають достатньої міцності зібраній підлозі. Недоліком відомої підлоги є наявність додаткових елементів кріплення у вигляді скоб зчеплення, пазів та підшипників, що ускладнює процес збирання та демонтажу підлоги. При використанні підлоги в умовах підвищеної вологості, контакту з мастильними та хімічними речовинами можливе руйнування вказаних додаткових елементів та самих модулів підлоги. Патент не містить дані щодо навантаження, яке витримує підлога за відомим рішенням, в зв'язку з чим, неможливо здійснити висновок щодо універсальних умов її застосування. Задачею даної корисної моделі є створення модульного покриття для підлоги без додаткових клейових та кріпильних матеріалів, стійкого до хімічного впливу та великих механічних навантажень, здатних до експлуатації в харчових і промислових виробничих приміщеннях, спортивних і тренажерних залах, дитячих майданчиках і закладах ресторанного господарства, офісах, СТО, гаражах, пральнях, душових зонах і зонах біля басейнів, а також для благоустрою вуличних територій тощо. При цьому покриття повинно забезпечувати можливість швидкого монтажу, демонтажу та повторного монтажу і експлуатуватись за температури навколишнього середовища від мінус 30 °C до плюс 60 °C. Поставлена задача вирішена за рахунок того, що модульне покриття для підлоги, складається з окремих панелей підлоги з лицьовою стороною та задньою поверхнею. Переважно, панелі модульного покриття для підлоги виготовляють у вигляді квадрата. Дизайн лицьової сторони залежить від функціонального призначення покриття. Панелі для утворення пішохідної поверхні модульного покриття для підлоги з'єднуються певним чином, що описаний далі. Для цього, крайки панелей обладнані механічними замикальними пристроями, які виготовлено всуціль з панелями. При цьому механічні замикальні пристрої виконані попарно на фіксуючих боках панелей, що є перпендикулярними. Так на лицьовій стороні панелі механічний замикальний пристрій виконано на першому та другому фіксуючому боці, що є перпендикулярними один одному у вигляді виїмки та виступу таким чином: фіксуюча виїмка на лицьовій стороні панелі розміщена вздовж всієї довжини боку, а фіксуючий виступ, розташовано на крайці лицьової сторони панелі, вздовж фіксуючої виїмки довжиною, що менша за довжину 1 UA 116367 U 5 10 15 20 25 30 35 40 45 50 55 60 боку панелі і він має направлення в напрямку лицьової сторони панелі. Додатково для якісного з'єднання панелей, на фіксуючому виступі виконані пази під шпунти. На задній стороні панелі механічний замикальний пристрій виконано на третьому та четвертому фіксуючому боці, що є перпендикулярними один одному та відповідно паралельними до першого та другого фіксуючого боків лицьової сторони таким чином: фіксуюча виїмка на задній поверхні панелі розміщена вздовж всієї довжини боку панелі та оснащена фіксуючими шпунтами, які виготовлено всуціль з панелями, а фіксуючий виступ, розташовано на крайці задній поверхні панелі, вздовж фіксуючої виїмки довжиною, що менша за довжину боку панелі і він має направлення в напрямку задньої сторони панелі. З'єднання панелей виконують таким чином: фіксуючий виступ на крайці задньої поверхні панелі розміщують над фіксуючою виїмкою на крайці лицьової сторони панелі. Розміщення панелей здійснюють по довжині фіксуючого боку або зі зміщенням на половину фіксуючого боку, причому шпунти розміщують таким чином, що при з'єднанні панелей вони співпадають з пазами під шпунти фіксуючої виїмки. Це дозволяє виключити можливість прослизання панелей вздовж фіксуючих виступів (або виїмок) та здійснювати з'єднання панелей в єдину поверхню модульного покриття для підлоги швидко і точно, без додаткових кріпильних або клейових матеріалів. Задня поверхня має фігурні виступи розташовані рівномірно по всій її площині. Фігурні виступи виконано з метою збільшення жорсткості при можливих навантаженнях на поверхню плити та запобіганню її деформації та розлому. Панелі модульного покриття для підлоги виготовляють з вторинного полівінілхлориду, у вигляді гранул чи пластівців, з якого за допомогою гарячого пресування складено єдину сполуку. Матеріал панелей є стійким до хімічного впливу та великих механічних навантажень, забезпечує експлуатацію модульного покриття для підлоги за температури навколишнього середовища від мінус 30 °C до плюс 60 °C, забезпечує здатність до експлуатації в харчових і промислових виробничих приміщеннях, спортивних і тренажерних залах, дитячих майданчиках і закладах ресторанного господарства, офісах, СТО, гаражах, пральнях, душових зонах і зонах біля басейнів, а також для благоустрою вуличних територій тощо. Окреме втілення корисної моделі передбачає, що матеріал панелей підлоги додатково включає пігменти, барвники, диспергатори, поверхнево-активні речовини, коалесціанти, консерванти, що розширює сферу можливого застосування модульного покриття для підлоги. Корисна модель пояснюється кресленнями, на яких на фіг. 1 зображено вигляд панелі модульного покриття для підлоги - лицьова сторона, на фіг. 2 - вигляд панелі – задня поверхня, фіг. 3 - показано схематичне зображення способу фіксації при складенні панелей відповідно до винаходу, фіг.4 - показано схематичне зображення з'єднаних панелей. Перелік посилальних позицій: 1 - панель підлоги модульного покриття для підлоги, 2 - лицьова сторона панелі, 3 - задня поверхня панелі, 4 - перший фіксуючий бік панелі, 5 - другий фіксуючий бік панелі, 6 - третій фіксуючий бік панелі, 7 - четвертий фіксуючий бік панелі, 8 - фіксуюча виїмка на лицьовій стороні панелі вздовж довжини боку панелі, 9 - фіксуючий виступ на крайці лицьової сторони панелі вздовж фіксуючої виїмки, 10 - паз під шпунт на фіксуючому виступі на крайці лицьової сторони панелі, 11 - фіксуюча виїмка на задній поверхні панелі вздовж довжини боку панелі, 12 - фіксуючий шпунт, 13 - фіксуючий виступ на крайці задньої поверхні панелі вздовж фіксуючої виїмки, 14 - фігурний виступ. Модульне покриття для підлоги, що складається з панелей підлоги (1), які містять пішохідну лицьову сторону (2), розташовану таким чином, щоб утворювати частину пішохідної поверхні модульного покриття для підлоги, та задню поверхню (3), розташовану протилежно до пішохідної лицьової сторони, перший фіксуючий бік (4) і другий фіксуючий бік (5), розташовані перпендикулярно один до одного, третій фіксуючий бік (6), паралельний до першого фіксуючого боку (4), і четвертий фіксуючий бік (7), паралельний до другого фіксуючого боку (5), яке характеризується тим, що крайки панелей обладнані механічними замикальними пристроями, які виготовлено всуціль з панелями, в парному виконанні на перпендикулярних щодо один одному боках панелі, через що у стані з'єднання щонайменше двох таких панелей (1) фіксуючі боки разом із зазначеними замикальними пристроями забезпечують замикання панелей (1) у суцільне покриття для підлоги, при цьому механічний замикальний пристрій на першому (4) та 2 UA 116367 U 5 10 15 20 25 30 35 40 другому (5) фіксуючому боці панелей (1) виконано у вигляді фіксуючої виїмки (8) на лицьовій стороні (2) панелі (1), яка (8) розміщена вздовж всієї довжини боку (4, 5) і фіксуючого виступу (9), розташованого на крайці лицьової сторони (2) панелі (1), вздовж фіксуючої виїмки (8), причому його довжина (9) менша за довжину боку (4, 5) панелі (1) і він має направлення в напрямку лицьової сторони (2) панелі (1) та оснащений пазами під шпунти (10), а механічний замикальний пристрій на третьому (6) та четвертому (7) фіксуючому боці панелей (1) виконано у вигляді фіксуючої виїмки (11) на задній поверхні (3) панелі (1), яка (11) розміщена вздовж всієї довжини боку (6, 7) панелі (1) та оснащена фіксуючими шпунтами (12), які виготовлено всуціль з панелями (1) та розміщено таким чином, що при з'єднанні панелей (1) вони (12) співпадають з пазами (10) фіксуючої виїмки (8), і фіксуючого виступу (13), розташованого на крайці задньої поверхні (3) панелі (1), вздовж фіксуючої виїмки (11), причому його (13) довжина менша за довжину боку (6, 7) панелі (1) і він (13) має направлення в напрямку задньої сторони (3) панелі (1) і сама задня поверхня (3) має фігурні виступи (14), розташовані рівномірно, а матеріал панелей підлоги є продукт на основі вторинного полівінілхлориду, у вигляді гранул чи пластівців, з якого за допомогою гарячого пресування складено єдину сполуку. Окреме втілення корисної моделі передбачає, що матеріал панелей підлоги додатково містить пігменти, барвники, диспергатори, поверхнево-активні речовини, коалесціанти, консерванти. Відомості, які підтверджують можливість здійснення корисної моделі. На фіг.4 показано схематичне зображення з'єднаних панелей в двох варіантах та створення єдиної поверхні модульного покриття для підлоги без додаткових кріпильних або клейових матеріалів. За першим варіантом панелі розміщують зі зміщенням на половину фіксуючого боку, за другим варіантом розміщення панелей здійснюють по довжині фіксуючого боку, причому і в першому і в другому варіанті шпунти розміщують таким чином, що при з'єднанні панелей вони співпадають з пазами під шпунти фіксуючої виїмки. За результатами випробовування експериментальної партії панелей, виготовлених за винаходом, отримані такі технічні характеристики панелей: - міцність при згині - не менше 2,7 МПа; - стиранність - не більше 120 мкм; - деформативність при вдавлюванні - не більше 0,12 мм; - твердість на вдавлювання - 6,6-7,3 МПа; 3 - щільність -1,28-1,30 г/см ; - водопоглинання - не більше 0,50 %; 13 - питомий об'ємний електричний опір - не більше 5 × 10 Омсм, Крім того, встановлено, що теплопровідність модульного покриття для підлоги за корисною моделлю менше, ніж у наливній підлозі або керамічній плитці. Таким чином, покриття на додаток виконує теплоізоляційні функції. Покриття має ефект протиковзання, навіть у вологому стані, поглинає шум, наприклад, падіння металевого предмета на покриття відбувається практично безшумно, знижує вібраційні навантаження від працюючого на ньому обладнання. Експлуатацію покриття можна розпочинати через годину після монтажу. Покриття легко обслуговується стандартними методами збирання, шляхом заміни однієї панелі на іншу. Джерела інформації: 1. Патент на винахід UA № 98165, МПК: E04F 15/02 (2006.01), публ. про видачу патенту 25.04.2012 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Модульне покриття для підлоги, що складається з панелей підлоги, які містять пішохідну лицьову сторону, розташовану таким чином, щоб утворювати частину пішохідної поверхні модульного покриття для підлоги, та задню поверхню, розташовану протилежно до пішохідної лицьової сторони, перший фіксуючий бік і другий фіксуючий бік, розташовані перпендикулярно один до одного, третій фіксуючий бік, паралельний до першого фіксуючого боку, і четвертий фіксуючий бік, паралельний до другого фіксуючого боку, яке відрізняється тим, що крайки панелей обладнані механічними замикальними пристроями, які виготовлено всуціль з панелями, в парному виконанні на перпендикулярних щодо один одному боках панелі, через що у стані з'єднання щонайменше двох таких панелей фіксуючі боки разом із зазначеними замикальними пристроями забезпечують замикання панелей у суцільне покриття для підлоги, при цьому механічний замикальний пристрій на першому та другому фіксуючому боці панелей виконано у вигляді фіксуючої виїмки на лицьовій стороні панелі, яка розміщена вздовж всієї довжини боку і фіксуючого виступу, розташованого на крайці лицьової сторони панелі, вздовж 3 UA 116367 U 5 10 фіксуючої виїмки, причому його довжина менша за довжину боку панелі і він має направлення в напрямку лицьової сторони панелі та оснащений пазами під шпунти, а механічний замикальний пристрій на третьому та четвертому фіксуючому боці панелей виконано у вигляді фіксуючої виїмки на задній поверхні панелі, яка розміщена вздовж всієї довжини боку панелі та оснащена фіксуючими шпунтами, які виготовлено всуціль з панелями та розміщено таким чином, що при з'єднанні панелей вони співпадають з пазами фіксуючої виїмки, і фіксуючого виступу, розташованого на крайці задньої поверхні панелі, вздовж фіксуючої виїмки, причому його довжина менша за довжину боку панелі і він має направлення в напрямку задньої сторони панелі і сама задня поверхня має фігурні виступи, розташовані рівномірно, а матеріал панелей підлоги є продукт на основі вторинного полівінілхлориду, у вигляді гранул чи пластівців, з якого за допомогою гарячого пресування складено єдину сполуку. 2. Модульне покриття для підлоги за п. 1, яке відрізняється тим, що матеріал панелей підлоги додатково містить пігменти, барвники, диспергатори, поверхнево-активні речовини, коалесціанти, консерванти. 4 UA 116367 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
