Універсальний пристрій для ефективного зменшення енергії ураганів

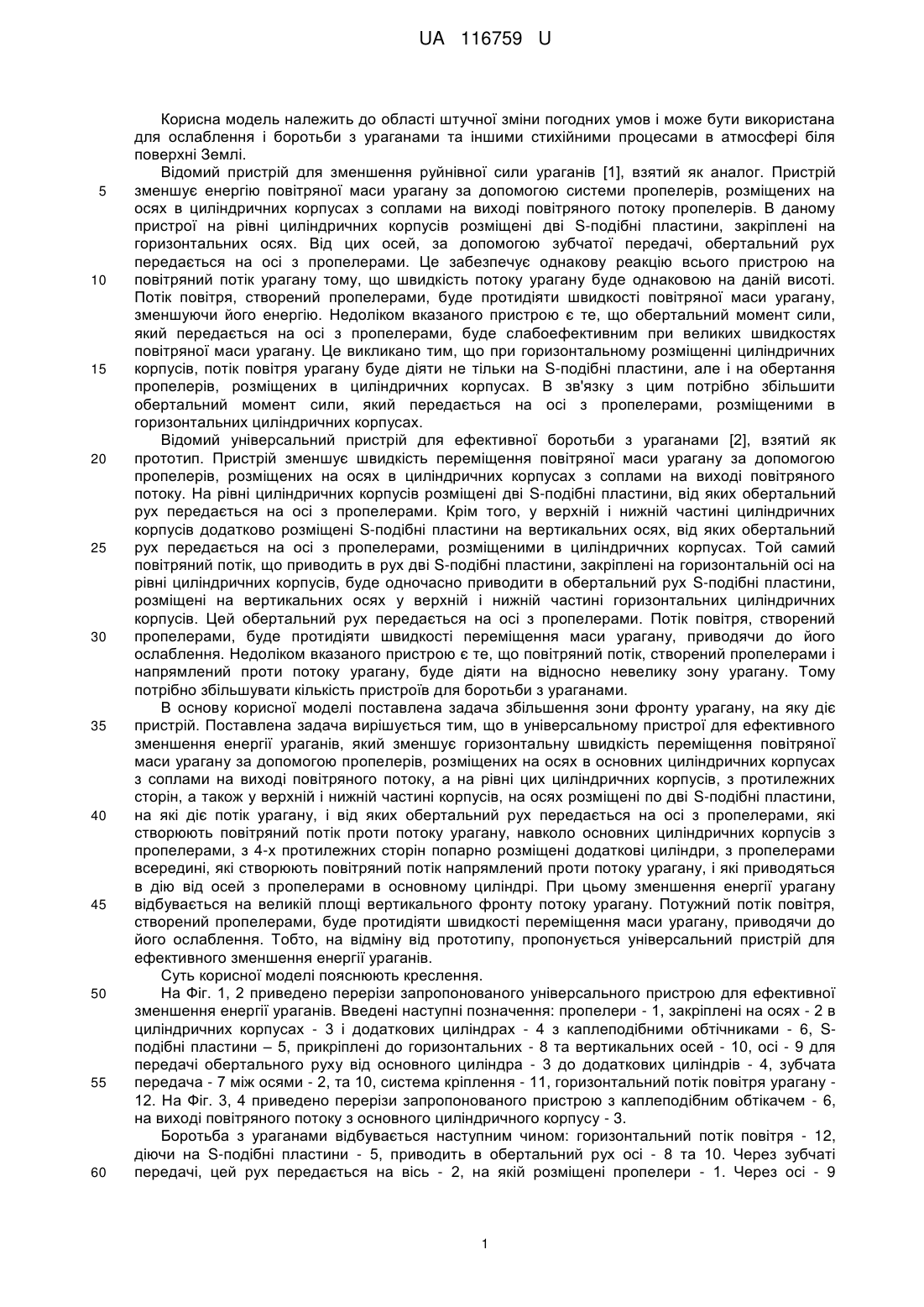

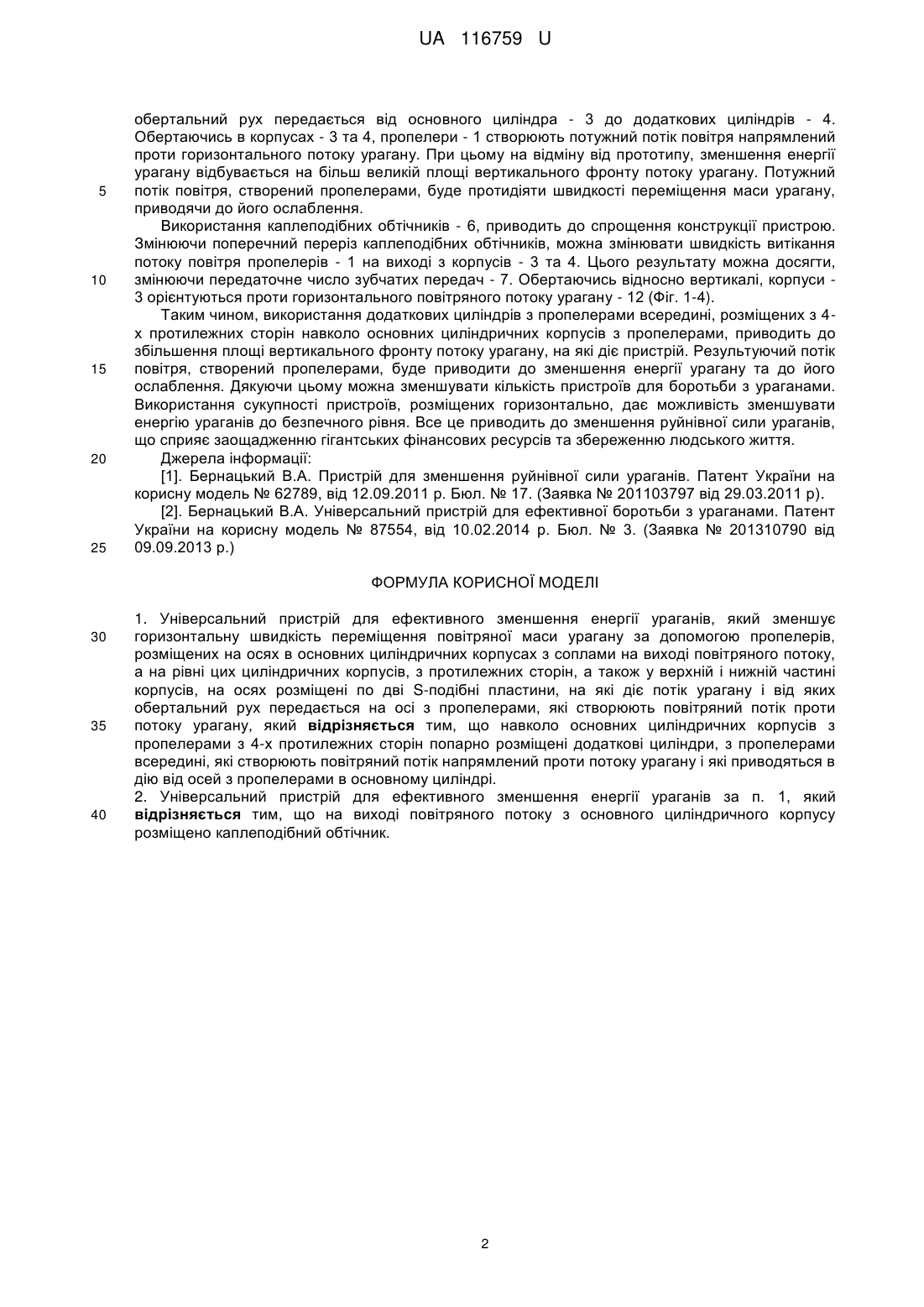

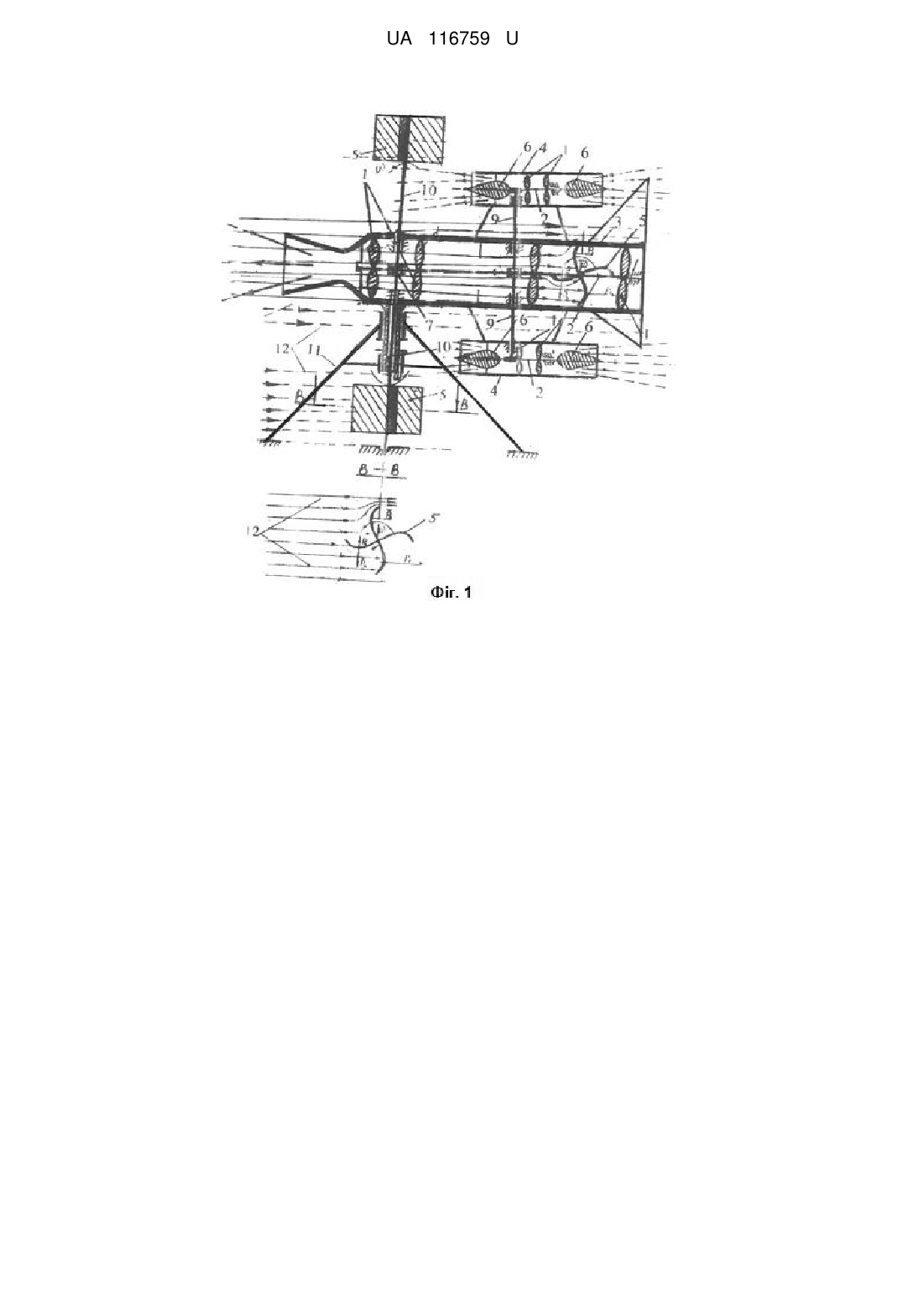

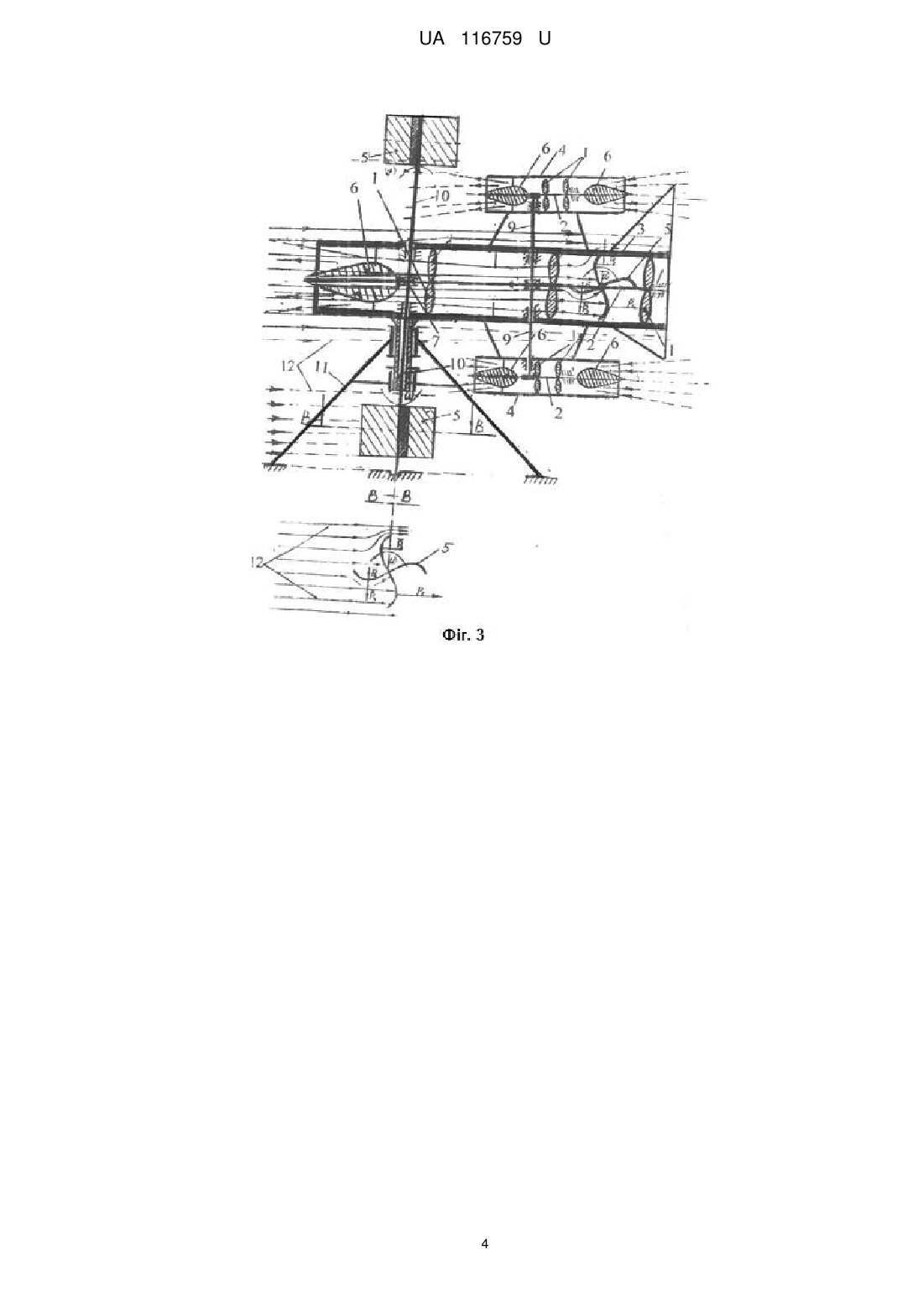

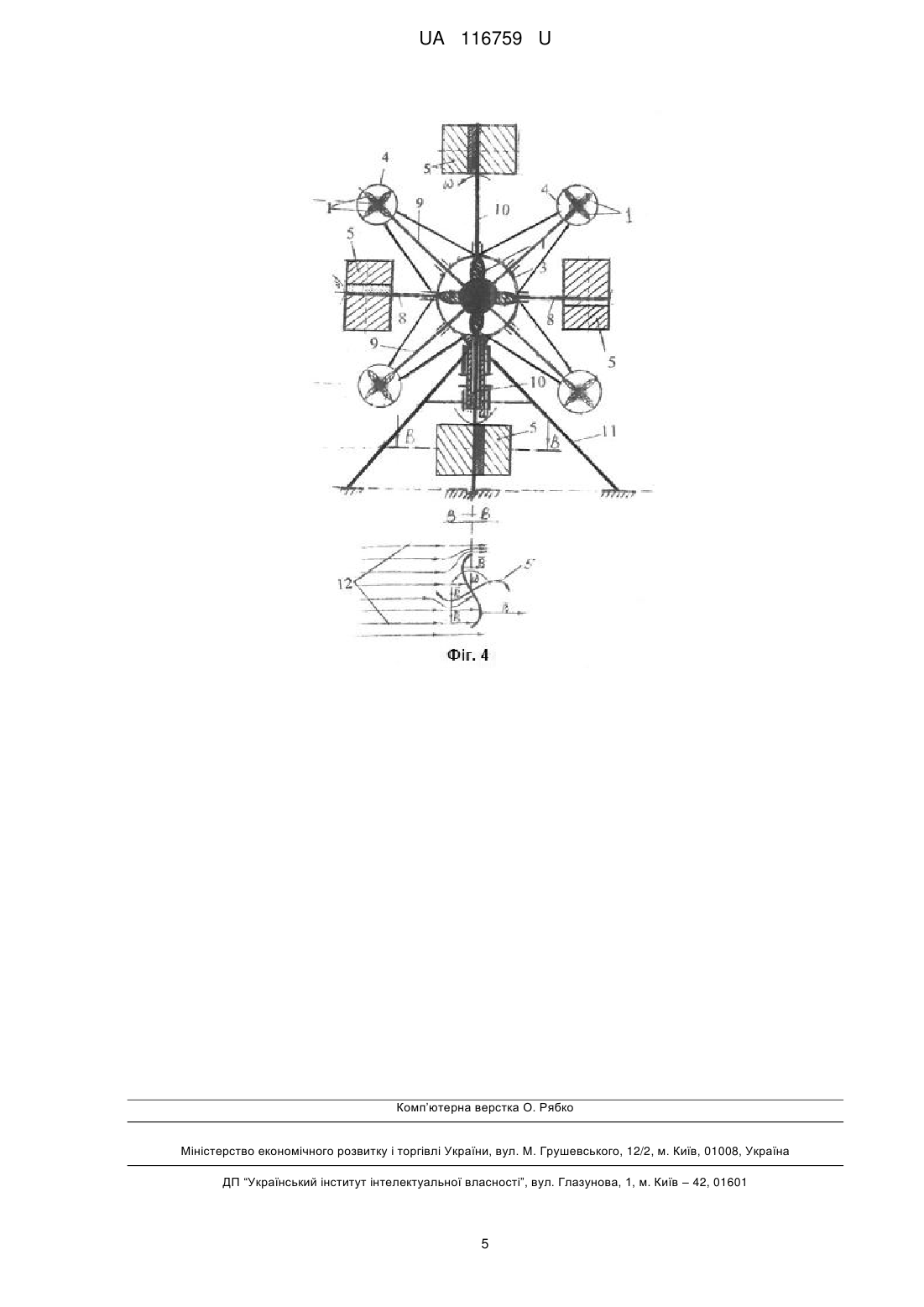

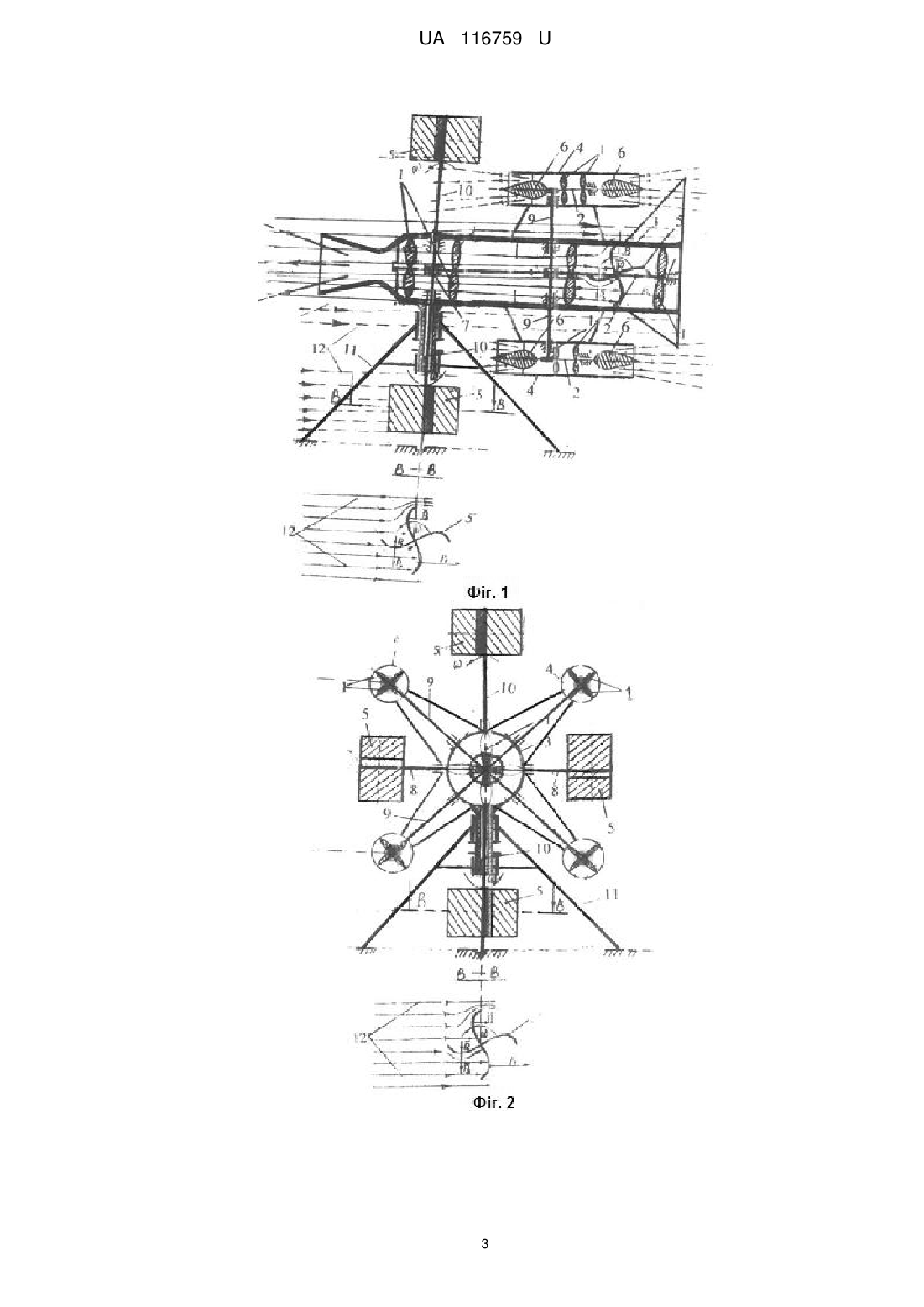

Реферат: UA 116759 U UA 116759 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області штучної зміни погодних умов і може бути використана для ослаблення і боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для зменшення руйнівної сили ураганів [1], взятий як аналог. Пристрій зменшує енергію повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах з соплами на виході повітряного потоку пропелерів. В даному пристрої на рівні циліндричних корпусів розміщені дві S-подібні пластини, закріплені на горизонтальних осях. Від цих осей, за допомогою зубчатої передачі, обертальний рух передається на осі з пропелерами. Це забезпечує однакову реакцію всього пристрою на повітряний потік урагану тому, що швидкість потоку урагану буде однаковою на даній висоті. Потік повітря, створений пропелерами, буде протидіяти швидкості повітряної маси урагану, зменшуючи його енергію. Недоліком вказаного пристрою є те, що обертальний момент сили, який передається на осі з пропелерами, буде слабоефективним при великих швидкостях повітряної маси урагану. Це викликано тим, що при горизонтальному розміщенні циліндричних корпусів, потік повітря урагану буде діяти не тільки на S-подібні пластини, але і на обертання пропелерів, розміщених в циліндричних корпусах. В зв'язку з цим потрібно збільшити обертальний момент сили, який передається на осі з пропелерами, розміщеними в горизонтальних циліндричних корпусах. Відомий універсальний пристрій для ефективної боротьби з ураганами [2], взятий як прототип. Пристрій зменшує швидкість переміщення повітряної маси урагану за допомогою пропелерів, розміщених на осях в циліндричних корпусах з соплами на виході повітряного потоку. На рівні циліндричних корпусів розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з пропелерами. Крім того, у верхній і нижній частині циліндричних корпусів додатково розміщені S-подібні пластини на вертикальних осях, від яких обертальний рух передається на осі з пропелерами, розміщеними в циліндричних корпусах. Той самий повітряний потік, що приводить в рух дві S-подібні пластини, закріплені на горизонтальній осі на рівні циліндричних корпусів, буде одночасно приводити в обертальний рух S-подібні пластини, розміщені на вертикальних осях у верхній і нижній частині горизонтальних циліндричних корпусів. Цей обертальний рух передається на осі з пропелерами. Потік повітря, створений пропелерами, буде протидіяти швидкості переміщення маси урагану, приводячи до його ослаблення. Недоліком вказаного пристрою є те, що повітряний потік, створений пропелерами і напрямлений проти потоку урагану, буде діяти на відносно невелику зону урагану. Тому потрібно збільшувати кількість пристроїв для боротьби з ураганами. В основу корисної моделі поставлена задача збільшення зони фронту урагану, на яку діє пристрій. Поставлена задача вирішується тим, що в універсальному пристрої для ефективного зменшення енергії ураганів, який зменшує горизонтальну швидкість переміщення повітряної маси урагану за допомогою пропелерів, розміщених на осях в основних циліндричних корпусах з соплами на виході повітряного потоку, а на рівні цих циліндричних корпусів, з протилежних сторін, а також у верхній і нижній частині корпусів, на осях розміщені по дві S-подібні пластини, на які діє потік урагану, і від яких обертальний рух передається на осі з пропелерами, які створюють повітряний потік проти потоку урагану, навколо основних циліндричних корпусів з пропелерами, з 4-х протилежних сторін попарно розміщені додаткові циліндри, з пропелерами всередині, які створюють повітряний потік напрямлений проти потоку урагану, і які приводяться в дію від осей з пропелерами в основному циліндрі. При цьому зменшення енергії урагану відбувається на великій площі вертикального фронту потоку урагану. Потужний потік повітря, створений пропелерами, буде протидіяти швидкості переміщення маси урагану, приводячи до його ослаблення. Тобто, на відміну від прототипу, пропонується універсальний пристрій для ефективного зменшення енергії ураганів. Суть корисної моделі пояснюють креслення. На Фіг. 1, 2 приведено перерізи запропонованого універсального пристрою для ефективної зменшення енергії ураганів. Введені наступні позначення: пропелери - 1, закріплені на осях - 2 в циліндричних корпусах - 3 і додаткових циліндрах - 4 з каплеподібними обтічниками - 6, Sподібні пластини – 5, прикріплені до горизонтальних - 8 та вертикальних осей - 10, осі - 9 для передачі обертального руху від основного циліндра - 3 до додаткових циліндрів - 4, зубчата передача - 7 між осями - 2, та 10, система кріплення - 11, горизонтальний потік повітря урагану 12. На Фіг. 3, 4 приведено перерізи запропонованого пристрою з каплеподібним обтікачем - 6, на виході повітряного потоку з основного циліндричного корпусу - 3. Боротьба з ураганами відбувається наступним чином: горизонтальний потік повітря - 12, діючи на S-подібні пластини - 5, приводить в обертальний рух осі - 8 та 10. Через зубчаті передачі, цей рух передається на вісь - 2, на якій розміщені пропелери - 1. Через осі - 9 1 UA 116759 U 5 10 15 20 25 обертальний рух передається від основного циліндра - 3 до додаткових циліндрів - 4. Обертаючись в корпусах - 3 та 4, пропелери - 1 створюють потужний потік повітря напрямлений проти горизонтального потоку урагану. При цьому на відміну від прототипу, зменшення енергії урагану відбувається на більш великій площі вертикального фронту потоку урагану. Потужний потік повітря, створений пропелерами, буде протидіяти швидкості переміщення маси урагану, приводячи до його ослаблення. Використання каплеподібних обтічників - 6, приводить до спрощення конструкції пристрою. Змінюючи поперечний переріз каплеподібних обтічників, можна змінювати швидкість витікання потоку повітря пропелерів - 1 на виході з корпусів - 3 та 4. Цього результату можна досягти, змінюючи передаточне число зубчатих передач - 7. Обертаючись відносно вертикалі, корпуси 3 орієнтуються проти горизонтального повітряного потоку урагану - 12 (Фіг. 1-4). Таким чином, використання додаткових циліндрів з пропелерами всередині, розміщених з 4х протилежних сторін навколо основних циліндричних корпусів з пропелерами, приводить до збільшення площі вертикального фронту потоку урагану, на які діє пристрій. Результуючий потік повітря, створений пропелерами, буде приводити до зменшення енергії урагану та до його ослаблення. Дякуючи цьому можна зменшувати кількість пристроїв для боротьби з ураганами. Використання сукупності пристроїв, розміщених горизонтально, дає можливість зменшувати енергію ураганів до безпечного рівня. Все це приводить до зменшення руйнівної сили ураганів, що сприяє заощадженню гігантських фінансових ресурсів та збереженню людського життя. Джерела інформації: [1]. Бернацький В.А. Пристрій для зменшення руйнівної сили ураганів. Патент України на корисну модель № 62789, від 12.09.2011 р. Бюл. № 17. (Заявка № 201103797 від 29.03.2011 р). [2]. Бернацький В.А. Універсальний пристрій для ефективної боротьби з ураганами. Патент України на корисну модель № 87554, від 10.02.2014 р. Бюл. № 3. (Заявка № 201310790 від 09.09.2013 р.) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Універсальний пристрій для ефективного зменшення енергії ураганів, який зменшує горизонтальну швидкість переміщення повітряної маси урагану за допомогою пропелерів, розміщених на осях в основних циліндричних корпусах з соплами на виході повітряного потоку, а на рівні цих циліндричних корпусів, з протилежних сторін, а також у верхній і нижній частині корпусів, на осях розміщені по дві S-подібні пластини, на які діє потік урагану і від яких обертальний рух передається на осі з пропелерами, які створюють повітряний потік проти потоку урагану, який відрізняється тим, що навколо основних циліндричних корпусів з пропелерами з 4-х протилежних сторін попарно розміщені додаткові циліндри, з пропелерами всередині, які створюють повітряний потік напрямлений проти потоку урагану і які приводяться в дію від осей з пропелерами в основному циліндрі. 2. Універсальний пристрій для ефективного зменшення енергії ураганів за п. 1, який відрізняється тим, що на виході повітряного потоку з основного циліндричного корпусу розміщено каплеподібний обтічник. 2 UA 116759 U 3 UA 116759 U 4 UA 116759 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
