Розбірна пластикова бугельна кришка для скляної пляшки

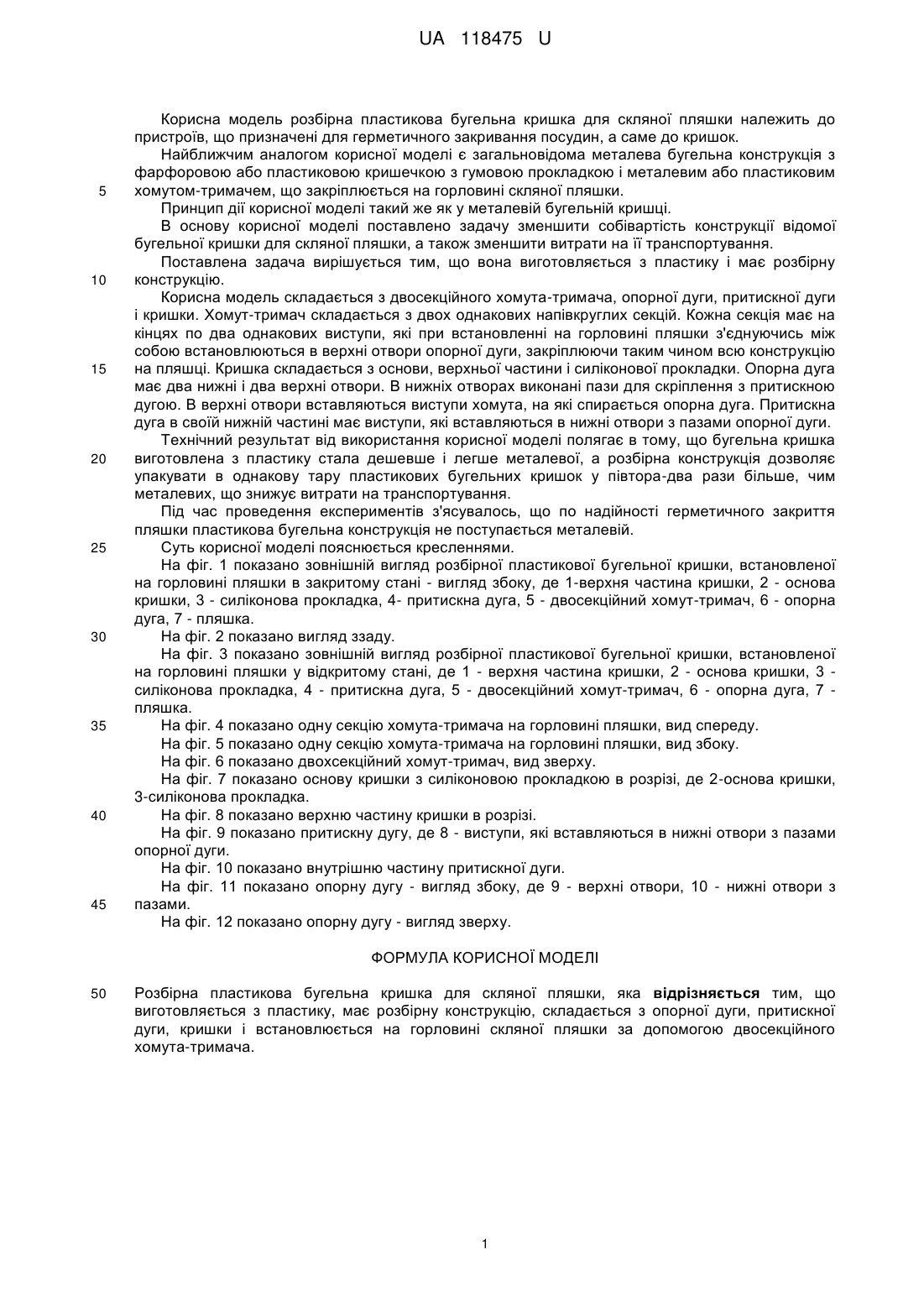

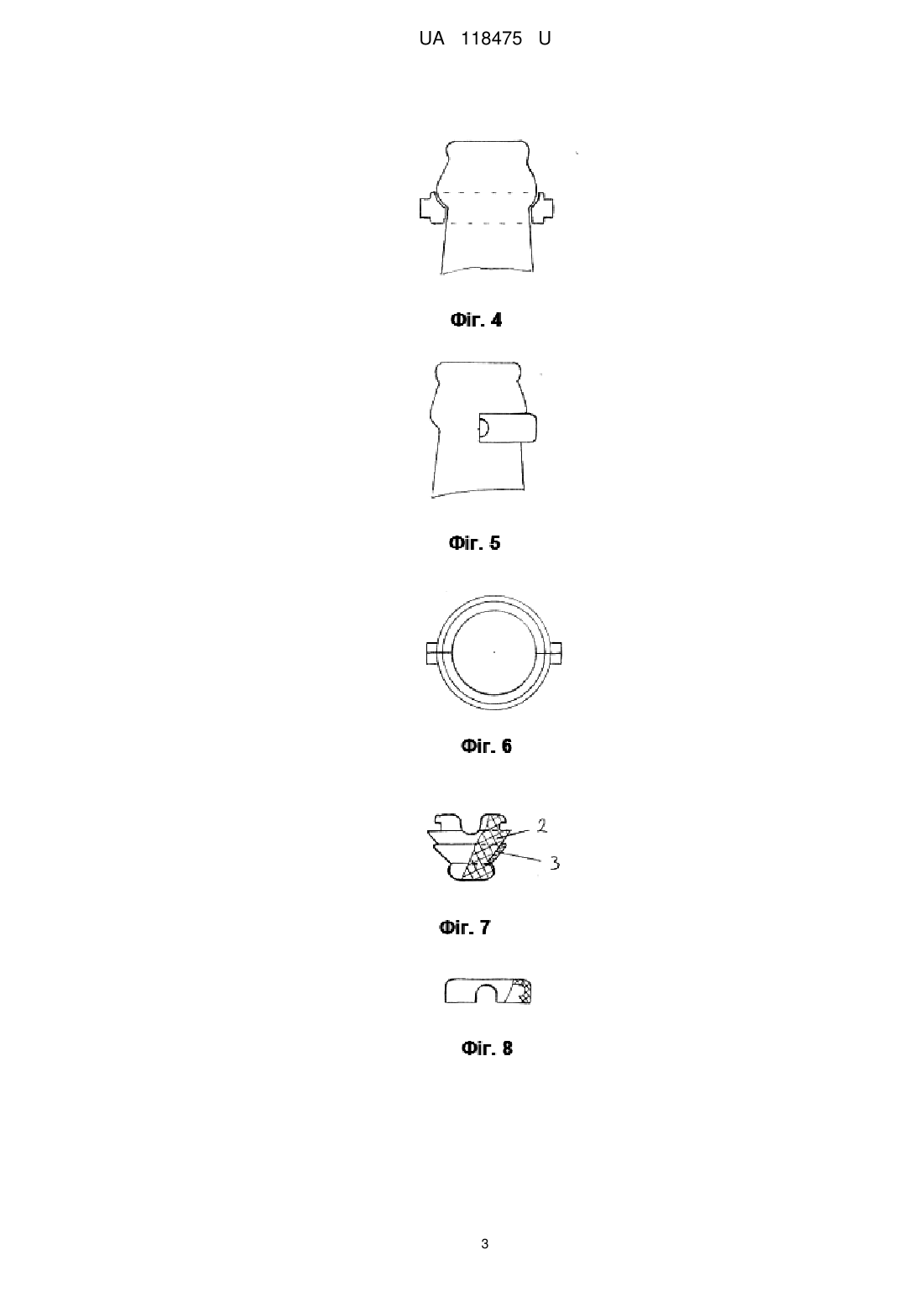

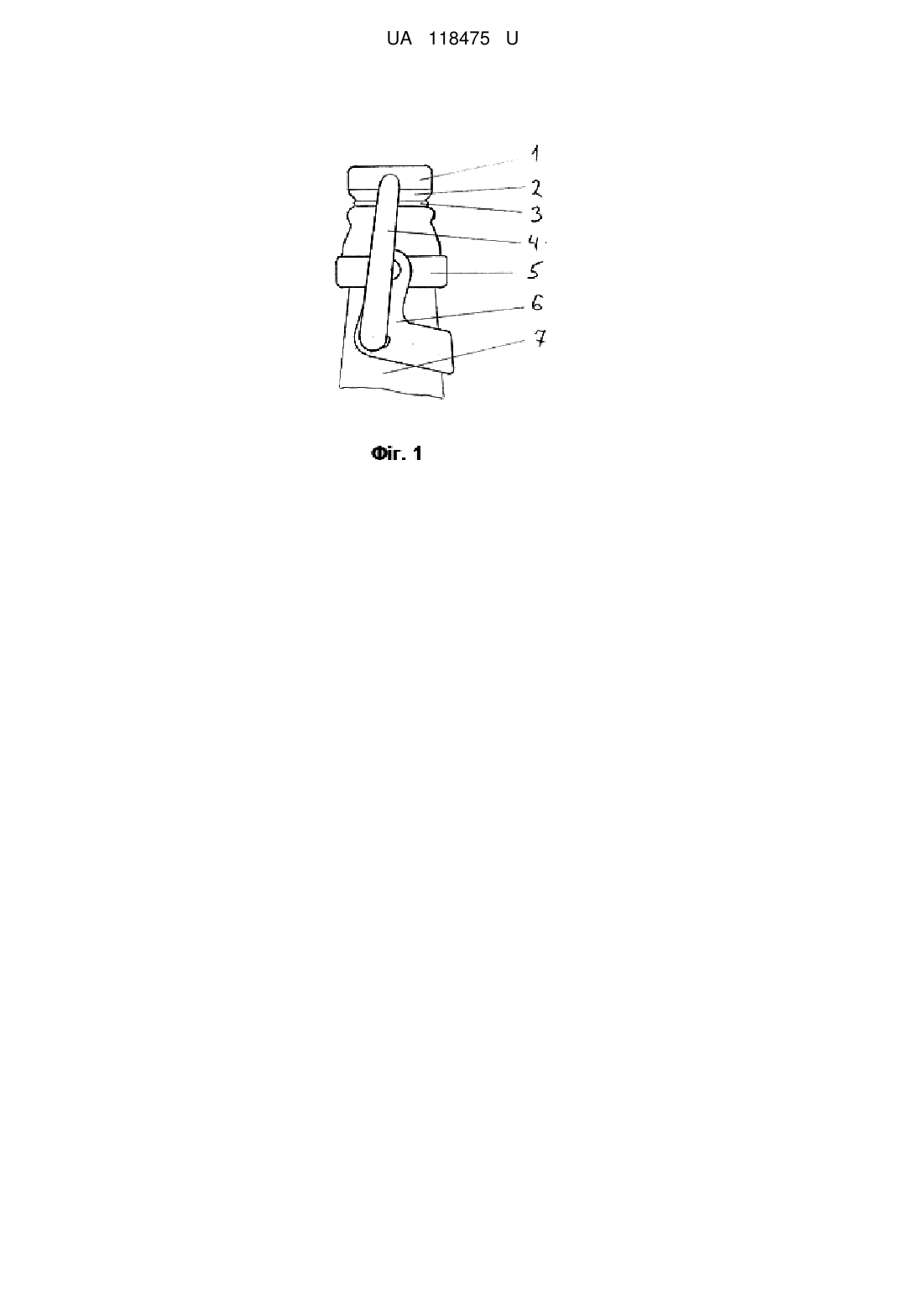

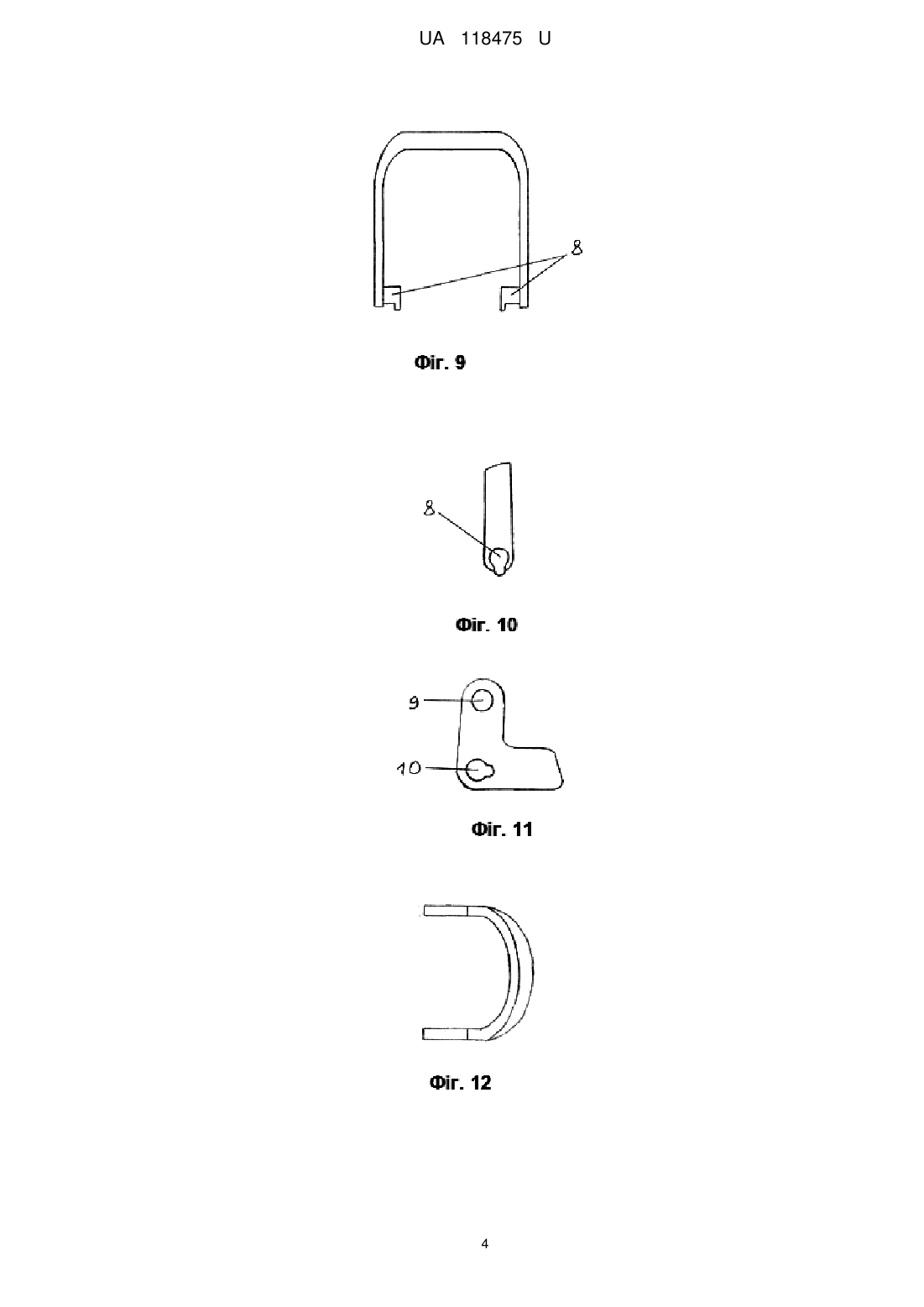

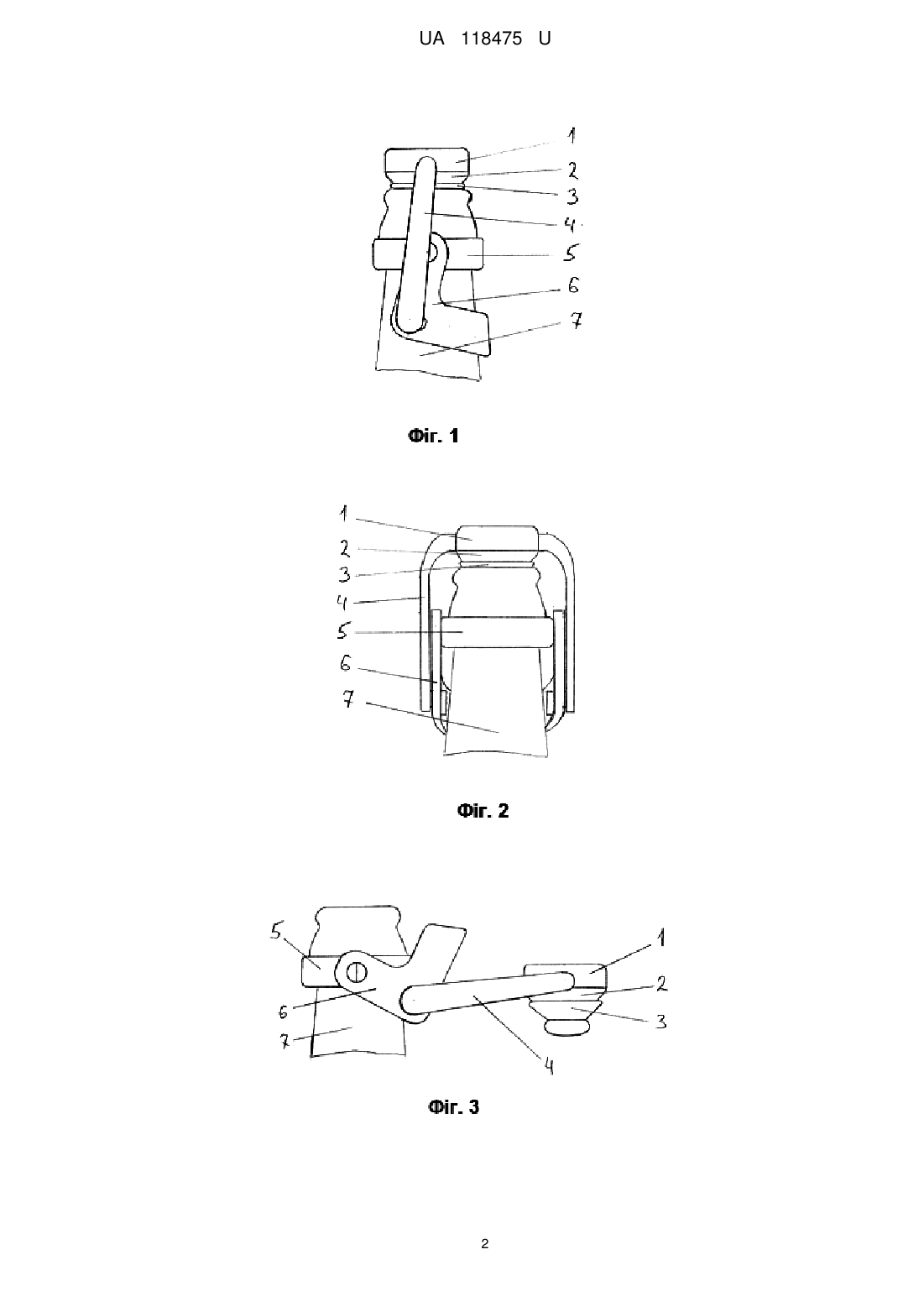

Реферат: UA 118475 U UA 118475 U 5 10 15 20 25 30 35 40 45 Корисна модель розбірна пластикова бугельна кришка для скляної пляшки належить до пристроїв, що призначені для герметичного закривання посудин, а саме до кришок. Найближчим аналогом корисної моделі є загальновідома металева бугельна конструкція з фарфоровою або пластиковою кришечкою з гумовою прокладкою і металевим або пластиковим хомутом-тримачем, що закріплюється на горловині скляної пляшки. Принцип дії корисної моделі такий же як у металевій бугельній кришці. В основу корисної моделі поставлено задачу зменшити собівартість конструкції відомої бугельної кришки для скляної пляшки, а також зменшити витрати на її транспортування. Поставлена задача вирішується тим, що вона виготовляється з пластику і має розбірну конструкцію. Корисна модель складається з двосекційного хомута-тримача, опорної дуги, притискної дуги і кришки. Хомут-тримач складається з двох однакових напівкруглих секцій. Кожна секція має на кінцях по два однакових виступи, які при встановленні на горловині пляшки з'єднуючись між собою встановлюються в верхні отвори опорної дуги, закріплюючи таким чином всю конструкцію на пляшці. Кришка складається з основи, верхньої частини і силіконової прокладки. Опорна дуга має два нижні і два верхні отвори. В нижніх отворах виконані пази для скріплення з притискною дугою. В верхні отвори вставляються виступи хомута, на які спирається опорна дуга. Притискна дуга в своїй нижній частині має виступи, які вставляються в нижні отвори з пазами опорної дуги. Технічний результат від використання корисної моделі полягає в тому, що бугельна кришка виготовлена з пластику стала дешевше і легше металевої, а розбірна конструкція дозволяє упакувати в однакову тару пластикових бугельних кришок у півтора-два рази більше, чим металевих, що знижує витрати на транспортування. Під час проведення експериментів з'ясувалось, що по надійності герметичного закриття пляшки пластикова бугельна конструкція не поступається металевій. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показано зовнішній вигляд розбірної пластикової бугельної кришки, встановленої на горловині пляшки в закритому стані - вигляд збоку, де 1-верхня частина кришки, 2 - основа кришки, 3 - силіконова прокладка, 4- притискна дуга, 5 - двосекційний хомут-тримач, 6 - опорна дуга, 7 - пляшка. На фіг. 2 показано вигляд ззаду. На фіг. 3 показано зовнішній вигляд розбірної пластикової бугельної кришки, встановленої на горловині пляшки у відкритому стані, де 1 - верхня частина кришки, 2 - основа кришки, 3 силіконова прокладка, 4 - притискна дуга, 5 - двосекційний хомут-тримач, 6 - опорна дуга, 7 пляшка. На фіг. 4 показано одну секцію хомута-тримача на горловині пляшки, вид спереду. На фіг. 5 показано одну секцію хомута-тримача на горловині пляшки, вид збоку. На фіг. 6 показано двохсекційний хомут-тримач, вид зверху. На фіг. 7 показано основу кришки з силіконовою прокладкою в розрізі, де 2-основа кришки, 3-силіконова прокладка. На фіг. 8 показано верхню частину кришки в розрізі. На фіг. 9 показано притискну дугу, де 8 - виступи, які вставляються в нижні отвори з пазами опорної дуги. На фіг. 10 показано внутрішню частину притискної дуги. На фіг. 11 показано опорну дугу - вигляд збоку, де 9 - верхні отвори, 10 - нижні отвори з пазами. На фіг. 12 показано опорну дугу - вигляд зверху. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Розбірна пластикова бугельна кришка для скляної пляшки, яка відрізняється тим, що виготовляється з пластику, має розбірну конструкцію, складається з опорної дуги, притискної дуги, кришки і встановлюється на горловині скляної пляшки за допомогою двосекційного хомута-тримача. 1 UA 118475 U 2 UA 118475 U 3 UA 118475 U 4 UA 118475 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
