Ширококутний об’єктив з винесеною вхідною зіницею

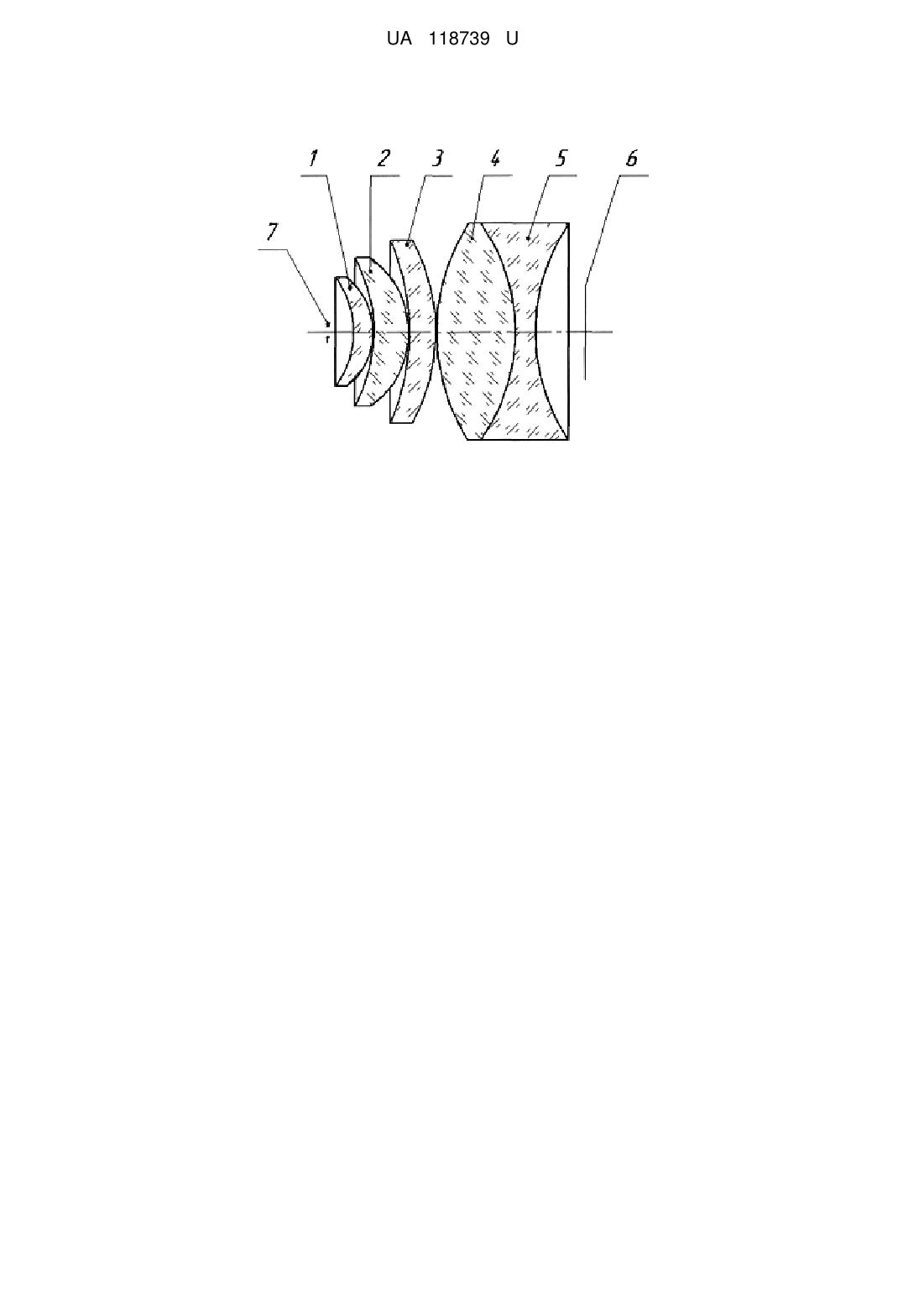

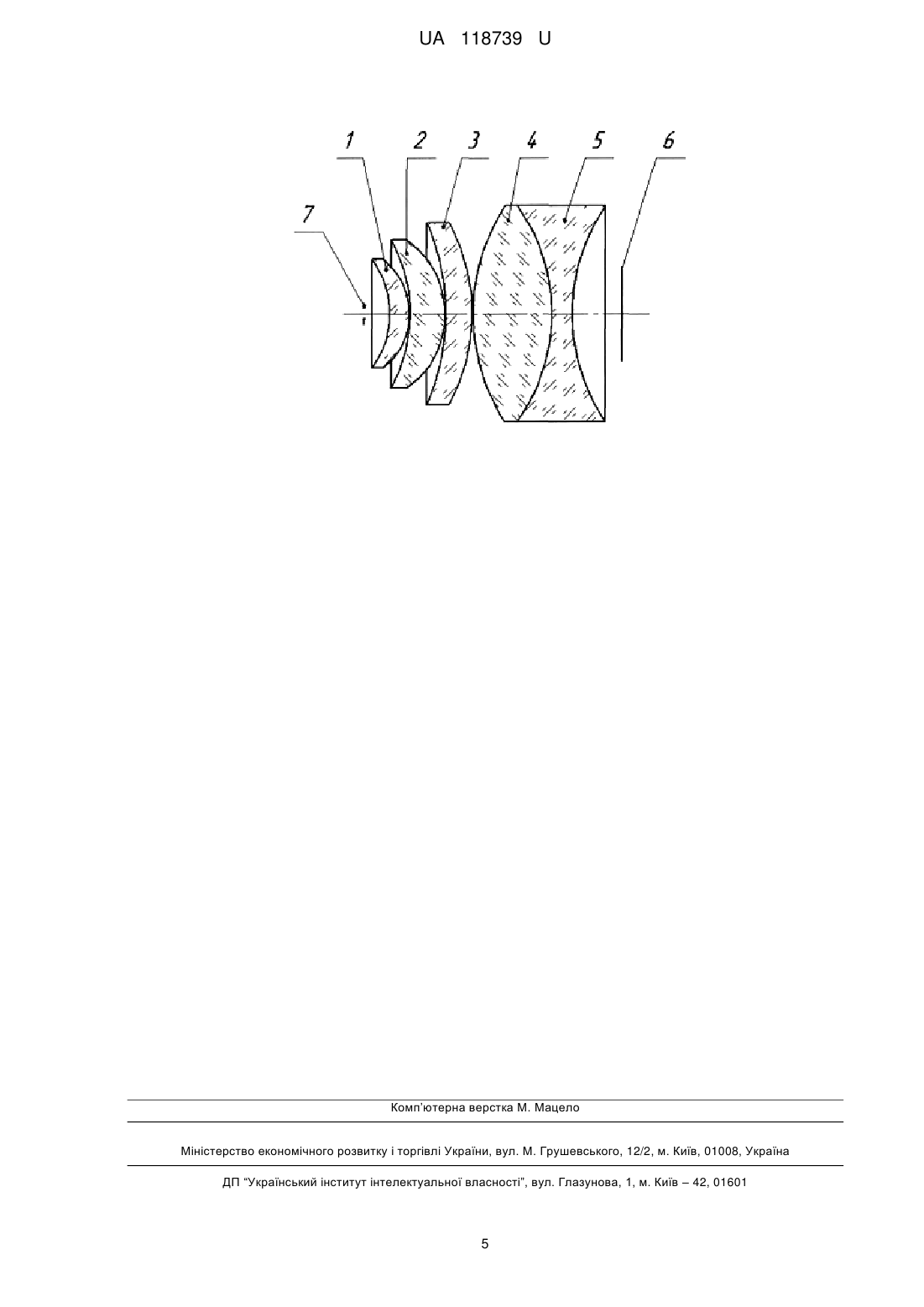

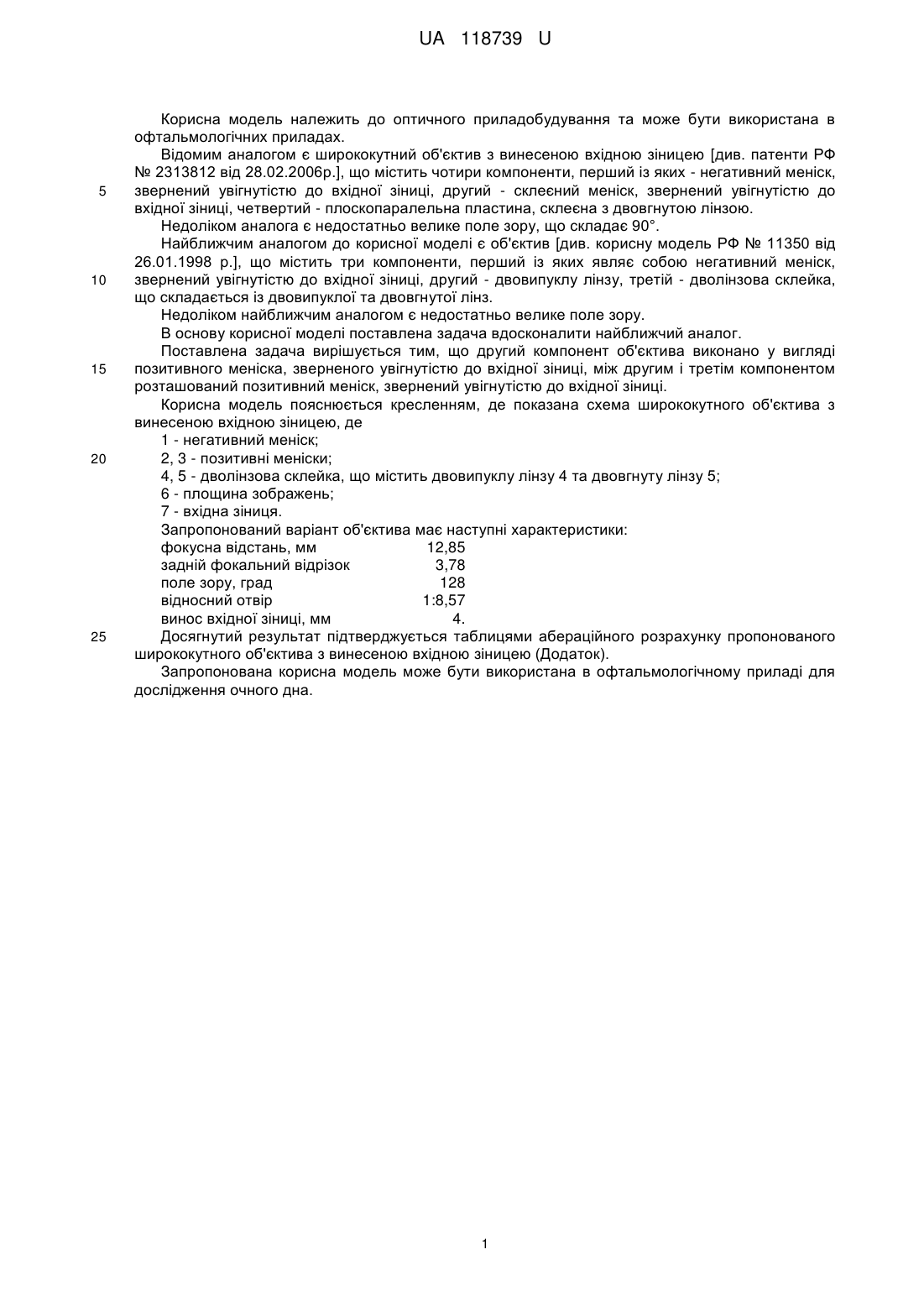

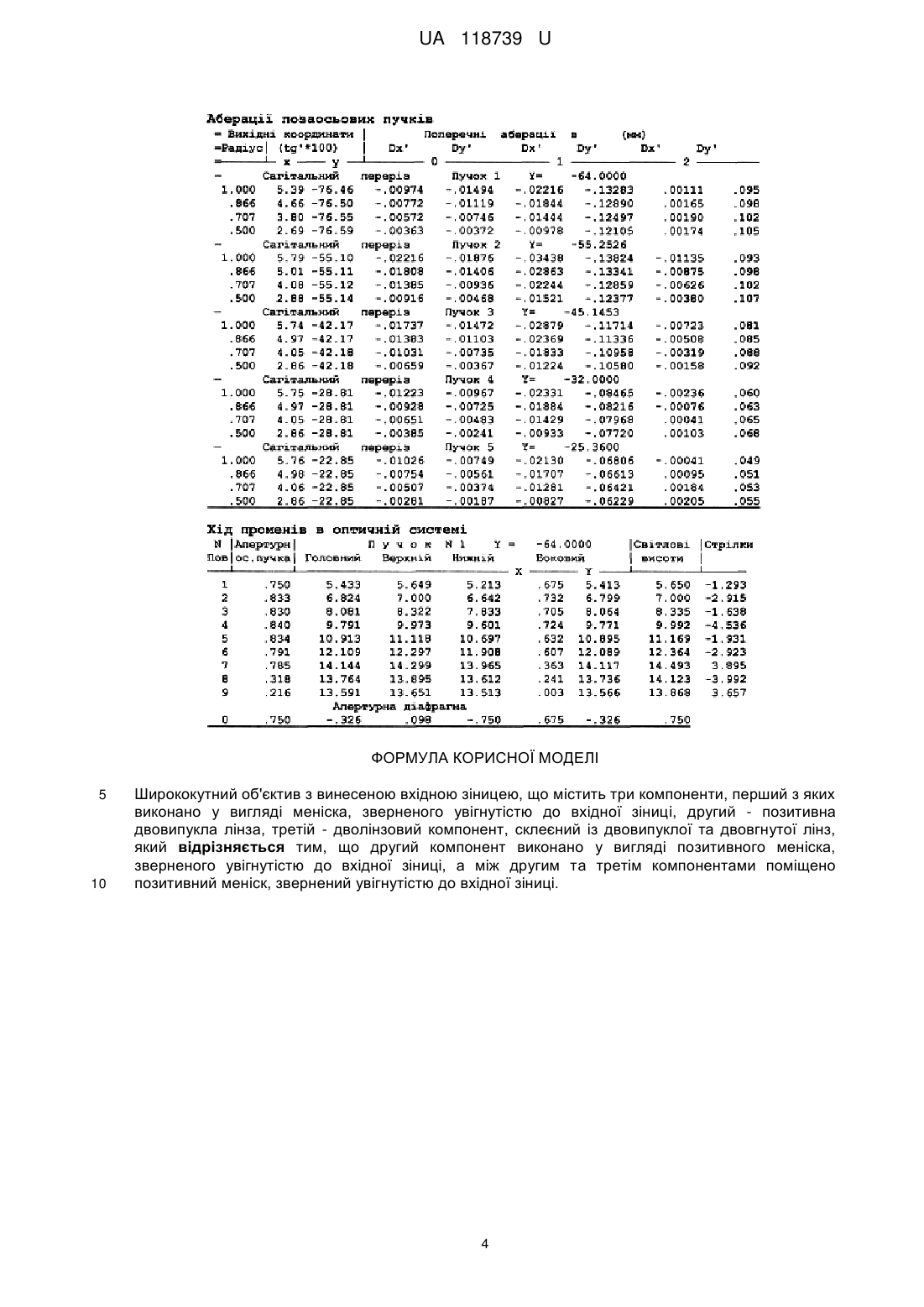

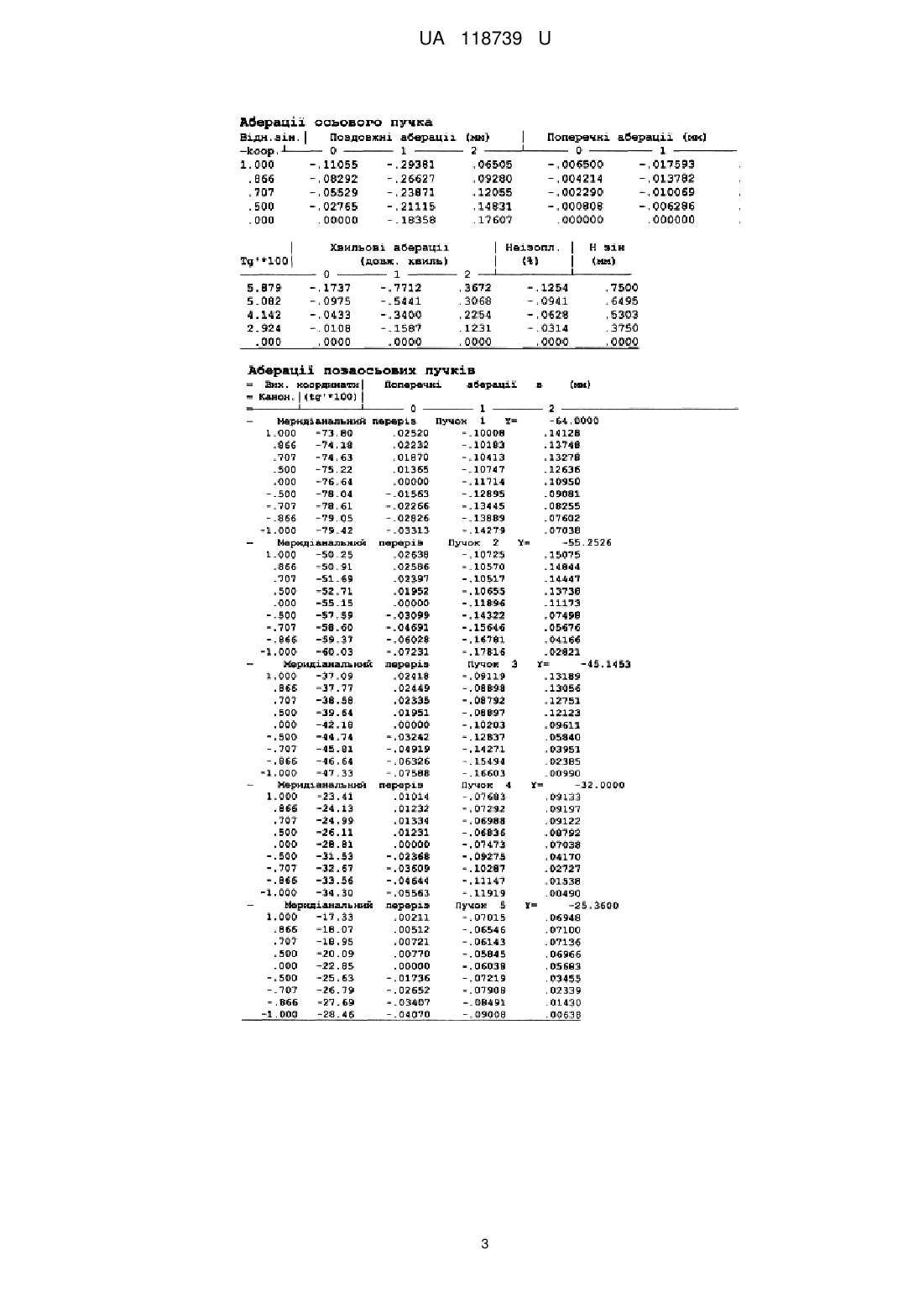

Реферат: Ширококутний об'єктив з винесеною вхідною зіницею містить три компоненти. Перший з яких виконано у вигляді меніска, зверненого увігнутістю до вхідної зіниці. Другий - позитивна двовипукла лінза. Третій - дволінзовий компонент, склеєний із двовипуклої та двовгнутої лінз. Другий компонент виконано у вигляді позитивного меніска, зверненого увігнутістю до вхідної зіниці. Між другим та третім компонентами поміщено позитивний меніск, звернений увігнутістю до вхідної зіниці. UA 118739 U (54) ШИРОКОКУТНИЙ ОБ'ЄКТИВ З ВИНЕСЕНОЮ ВХІДНОЮ ЗІНИЦЕЮ UA 118739 U UA 118739 U 5 10 15 20 25 Корисна модель належить до оптичного приладобудування та може бути використана в офтальмологічних приладах. Відомим аналогом є ширококутний об'єктив з винесеною вхідною зіницею [див. патенти РФ № 2313812 від 28.02.2006р.], що містить чотири компоненти, перший із яких - негативний меніск, звернений увігнутістю до вхідної зіниці, другий - склеєний меніск, звернений увігнутістю до вхідної зіниці, четвертий - плоскопаралельна пластина, склеєна з двовгнутою лінзою. Недоліком аналога є недостатньо велике поле зору, що складає 90°. Найближчим аналогом до корисної моделі є об'єктив [див. корисну модель РФ № 11350 від 26.01.1998 р.], що містить три компоненти, перший із яких являє собою негативний меніск, звернений увігнутістю до вхідної зіниці, другий - двовипуклу лінзу, третій - дволінзова склейка, що складається із двовипуклої та двовгнутої лінз. Недоліком найближчим аналогом є недостатньо велике поле зору. В основу корисної моделі поставлена задача вдосконалити найближчий аналог. Поставлена задача вирішується тим, що другий компонент об'єктива виконано у вигляді позитивного меніска, зверненого увігнутістю до вхідної зіниці, між другим і третім компонентом розташований позитивний меніск, звернений увігнутістю до вхідної зіниці. Корисна модель пояснюється кресленням, де показана схема ширококутного об'єктива з винесеною вхідною зіницею, де 1 - негативний меніск; 2, 3 - позитивні меніски; 4, 5 - дволінзова склейка, що містить двовипуклу лінзу 4 та двовгнуту лінзу 5; 6 - площина зображень; 7 - вхідна зіниця. Запропонований варіант об'єктива має наступні характеристики: фокусна відстань, мм 12,85 задній фокальний відрізок 3,78 поле зору, град 128 відносний отвір 1:8,57 винос вхідної зіниці, мм 4. Досягнутий результат підтверджується таблицями абераційного розрахунку пропонованого ширококутного об'єктива з винесеною вхідною зіницею (Додаток). Запропонована корисна модель може бути використана в офтальмологічному приладі для дослідження очного дна. 1 UA 118739 U Додаток Таблиця абераційного розрахунку Ширококутного об’єктива з винесеною вхідною зіницею 5 2 UA 118739 U 3 UA 118739 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Ширококутний об'єктив з винесеною вхідною зіницею, що містить три компоненти, перший з яких виконано у вигляді меніска, зверненого увігнутістю до вхідної зіниці, другий - позитивна двовипукла лінза, третій - дволінзовий компонент, склеєний із двовипуклої та двовгнутої лінз, який відрізняється тим, що другий компонент виконано у вигляді позитивного меніска, зверненого увігнутістю до вхідної зіниці, а між другим та третім компонентами поміщено позитивний меніск, звернений увігнутістю до вхідної зіниці. 4 UA 118739 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
