Інфрачервоний об’єктив з двома полями зору

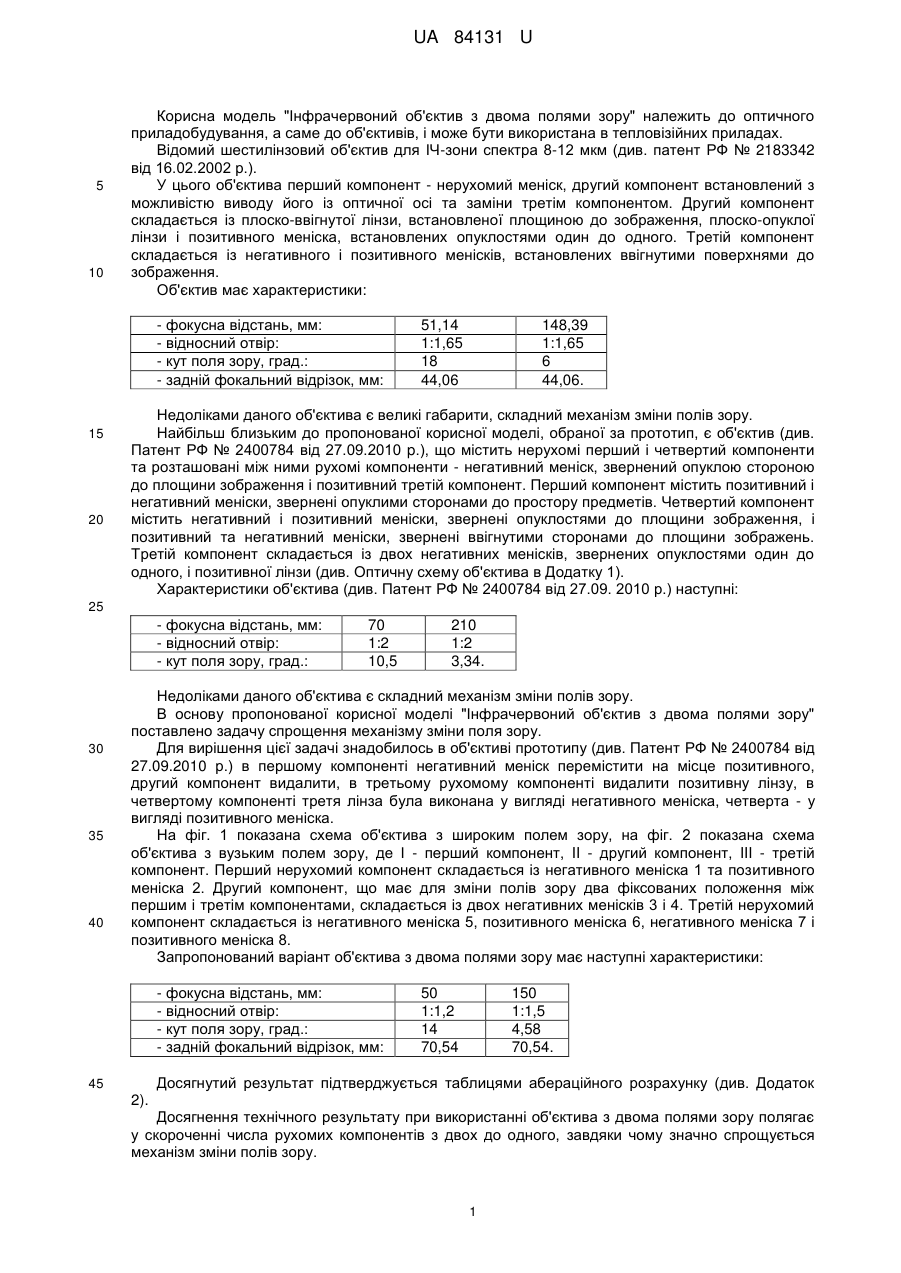

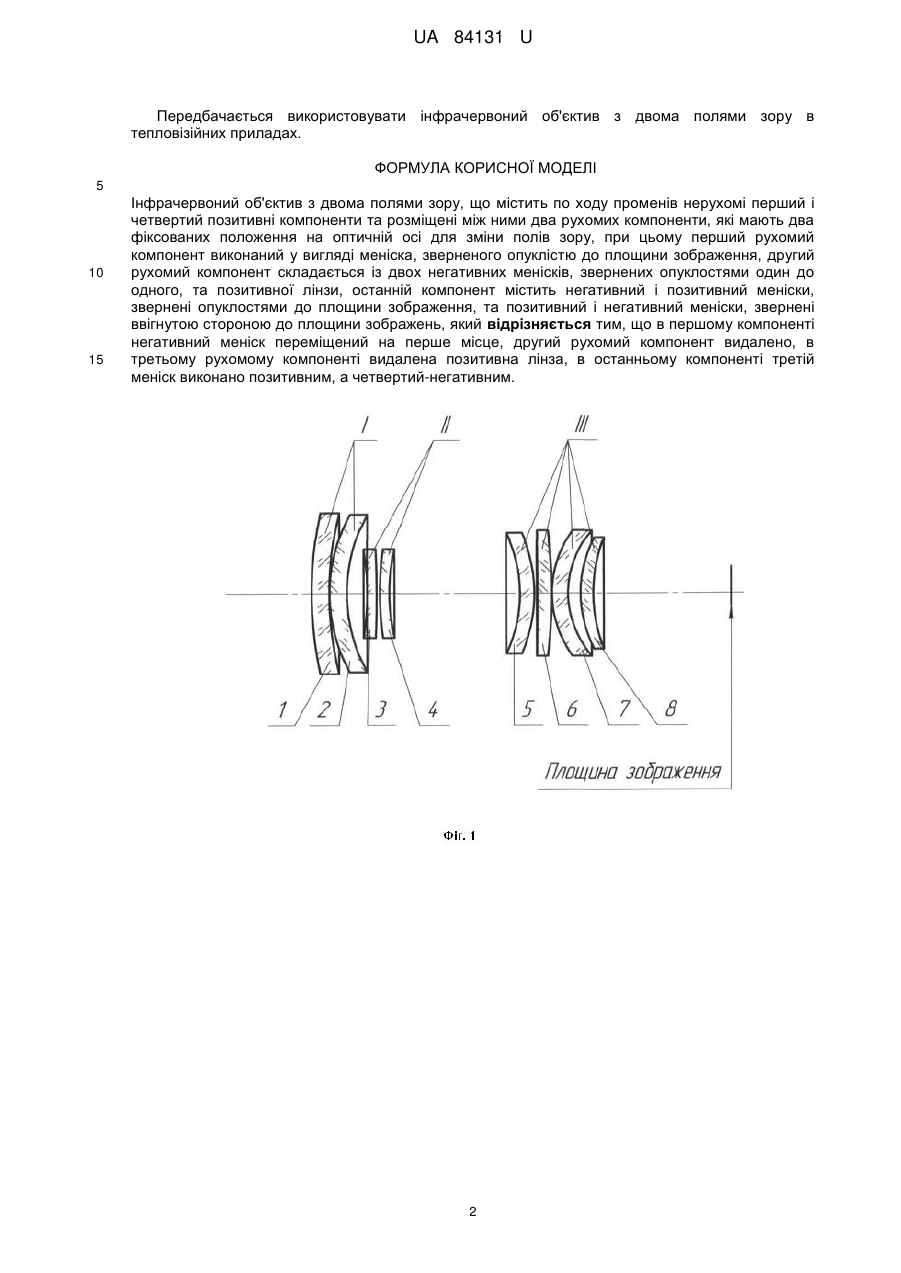

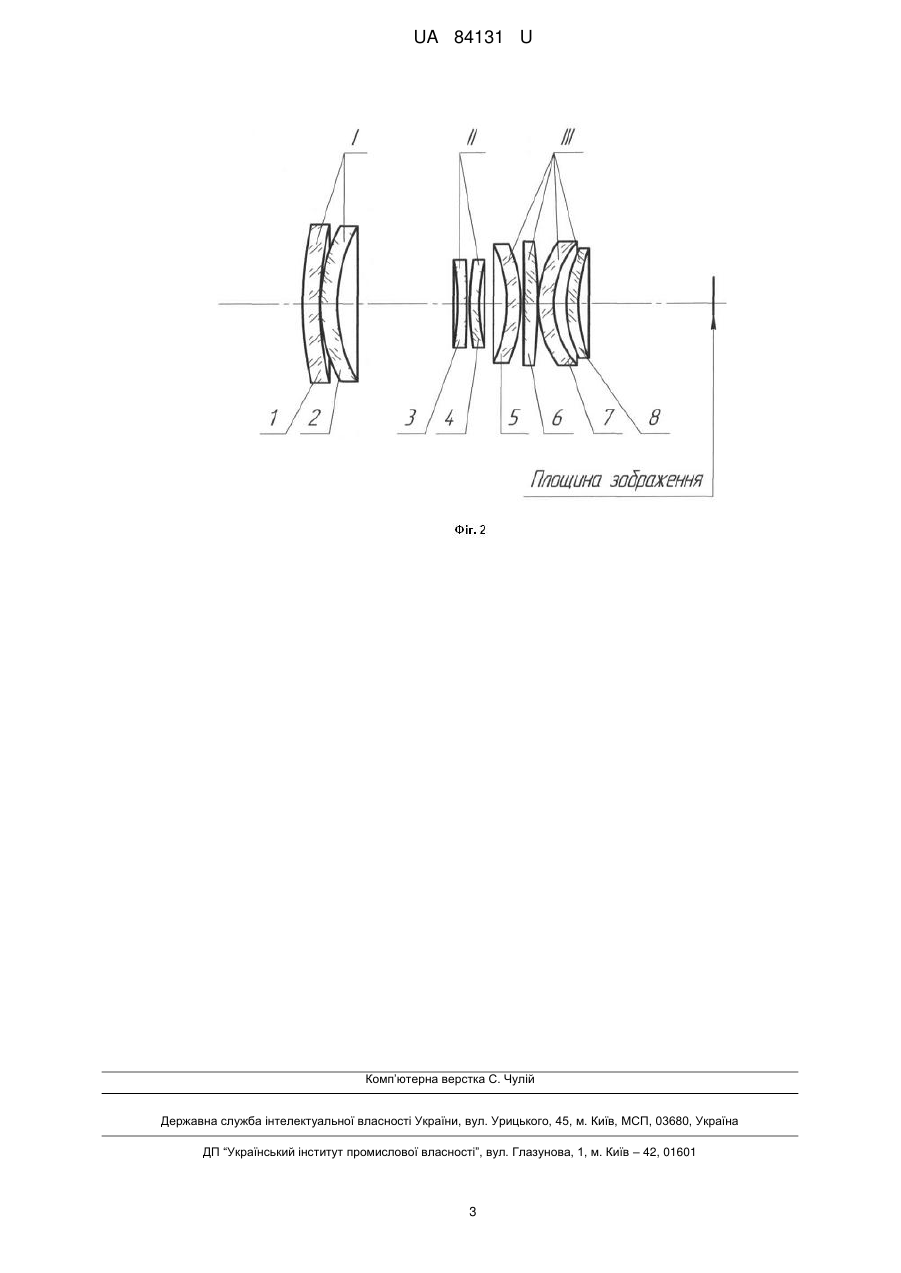

Реферат: Інфрачервоний об'єктив з двома полями зору містить по ходу променів нерухомі перший і четвертий позитивні компоненти та розміщені між ними два рухомих компоненти, які мають два фіксованих положення на оптичній осі для зміни полів зору, при цьому перший рухомий компонент виконаний у вигляді меніска, зверненого опуклістю до площини зображення, другий рухомий компонент складається із двох негативних менісків, звернених опуклостями один до одного, та позитивної лінзи, останній компонент містить негативний і позитивний меніски, звернені опуклостями до площини зображення, та позитивний і негативний меніски, звернені ввігнутою стороною до площини зображень. В першому компоненті негативний меніск переміщений на перше місце, другий рухомий компонент видалено, в третьому рухомому компоненті видалена позитивна лінза, в останньому компоненті третій меніск виконано позитивним, а четвертий - негативним. UA 84131 U (12) UA 84131 U UA 84131 U 5 10 Корисна модель "Інфрачервоний об'єктив з двома полями зору" належить до оптичного приладобудування, а саме до об'єктивів, і може бути використана в тепловізійних приладах. Відомий шестилінзовий об'єктив для ІЧ-зони спектра 8-12 мкм (див. патент РФ № 2183342 від 16.02.2002 р.). У цього об'єктива перший компонент - нерухомий меніск, другий компонент встановлений з можливістю виводу його із оптичної осі та заміни третім компонентом. Другий компонент складається із плоско-ввігнутої лінзи, встановленої площиною до зображення, плоско-опуклої лінзи і позитивного меніска, встановлених опуклостями один до одного. Третій компонент складається із негативного і позитивного менісків, встановлених ввігнутими поверхнями до зображення. Об'єктив має характеристики: - фокусна відстань, мм: - відносний отвір: - кут поля зору, град.: - задній фокальний відрізок, мм: 15 20 51,14 1:1,65 18 44,06 148,39 1:1,65 6 44,06. Недоліками даного об'єктива є великі габарити, складний механізм зміни полів зору. Найбільш близьким до пропонованої корисної моделі, обраної за прототип, є об'єктив (див. Патент РФ № 2400784 від 27.09.2010 p.), що містить нерухомі перший і четвертий компоненти та розташовані між ними рухомі компоненти - негативний меніск, звернений опуклою стороною до площини зображення і позитивний третій компонент. Перший компонент містить позитивний і негативний меніски, звернені опуклими сторонами до простору предметів. Четвертий компонент містить негативний і позитивний меніски, звернені опуклостями до площини зображення, і позитивний та негативний меніски, звернені ввігнутими сторонами до площини зображень. Третій компонент складається із двох негативних менісків, звернених опуклостями один до одного, і позитивної лінзи (див. Оптичну схему об'єктива в Додатку 1). Характеристики об'єктива (див. Патент РФ № 2400784 від 27.09. 2010 р.) наступні: 25 - фокусна відстань, мм: - відносний отвір: - кут поля зору, град.: 30 35 40 70 1:2 10,5 210 1:2 3,34. Недоліками даного об'єктива є складний механізм зміни полів зору. В основу пропонованої корисної моделі "Інфрачервоний об'єктив з двома полями зору" поставлено задачу спрощення механізму зміни поля зору. Для вирішення цієї задачі знадобилось в об'єктиві прототипу (див. Патент РФ № 2400784 від 27.09.2010 р.) в першому компоненті негативний меніск перемістити на місце позитивного, другий компонент видалити, в третьому рухомому компоненті видалити позитивну лінзу, в четвертому компоненті третя лінза була виконана у вигляді негативного меніска, четверта - у вигляді позитивного меніска. На фіг. 1 показана схема об'єктива з широким полем зору, на фіг. 2 показана схема об'єктива з вузьким полем зору, де І - перший компонент, II - другий компонент, III - третій компонент. Перший нерухомий компонент складається із негативного меніска 1 та позитивного меніска 2. Другий компонент, що має для зміни полів зору два фіксованих положення між першим і третім компонентами, складається із двох негативних менісків 3 і 4. Третій нерухомий компонент складається із негативного меніска 5, позитивного меніска 6, негативного меніска 7 і позитивного меніска 8. Запропонований варіант об'єктива з двома полями зору має наступні характеристики: - фокусна відстань, мм: - відносний отвір: - кут поля зору, град.: - задній фокальний відрізок, мм: 50 1:1,2 14 70,54 150 1:1,5 4,58 70,54. Досягнутий результат підтверджується таблицями абераційного розрахунку (див. Додаток 45 2). Досягнення технічного результату при використанні об'єктива з двома полями зору полягає у скороченні числа рухомих компонентів з двох до одного, завдяки чому значно спрощується механізм зміни полів зору. 1 UA 84131 U Передбачається використовувати інфрачервоний об'єктив з двома полями зору в тепловізійних приладах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Інфрачервоний об'єктив з двома полями зору, що містить по ходу променів нерухомі перший і четвертий позитивні компоненти та розміщені між ними два рухомих компоненти, які мають два фіксованих положення на оптичній осі для зміни полів зору, при цьому перший рухомий компонент виконаний у вигляді меніска, зверненого опуклістю до площини зображення, другий рухомий компонент складається із двох негативних менісків, звернених опуклостями один до одного, та позитивної лінзи, останній компонент містить негативний і позитивний меніски, звернені опуклостями до площини зображення, та позитивний і негативний меніски, звернені ввігнутою стороною до площини зображень, який відрізняється тим, що в першому компоненті негативний меніск переміщений на перше місце, другий рухомий компонент видалено, в третьому рухомому компоненті видалена позитивна лінза, в останньому компоненті третій меніск виконано позитивним, а четвертий-негативним. 2 UA 84131 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
