Формула / Реферат

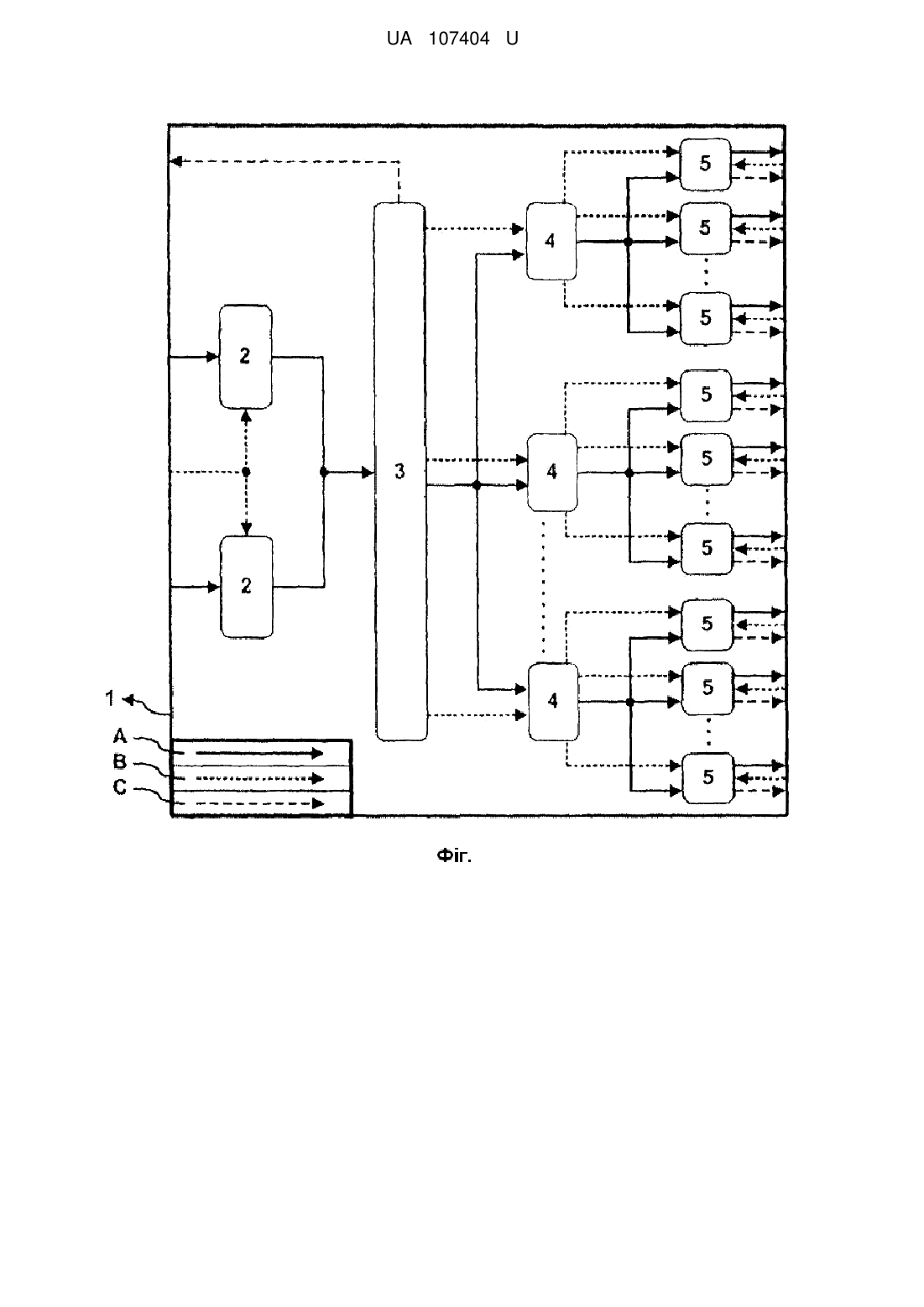

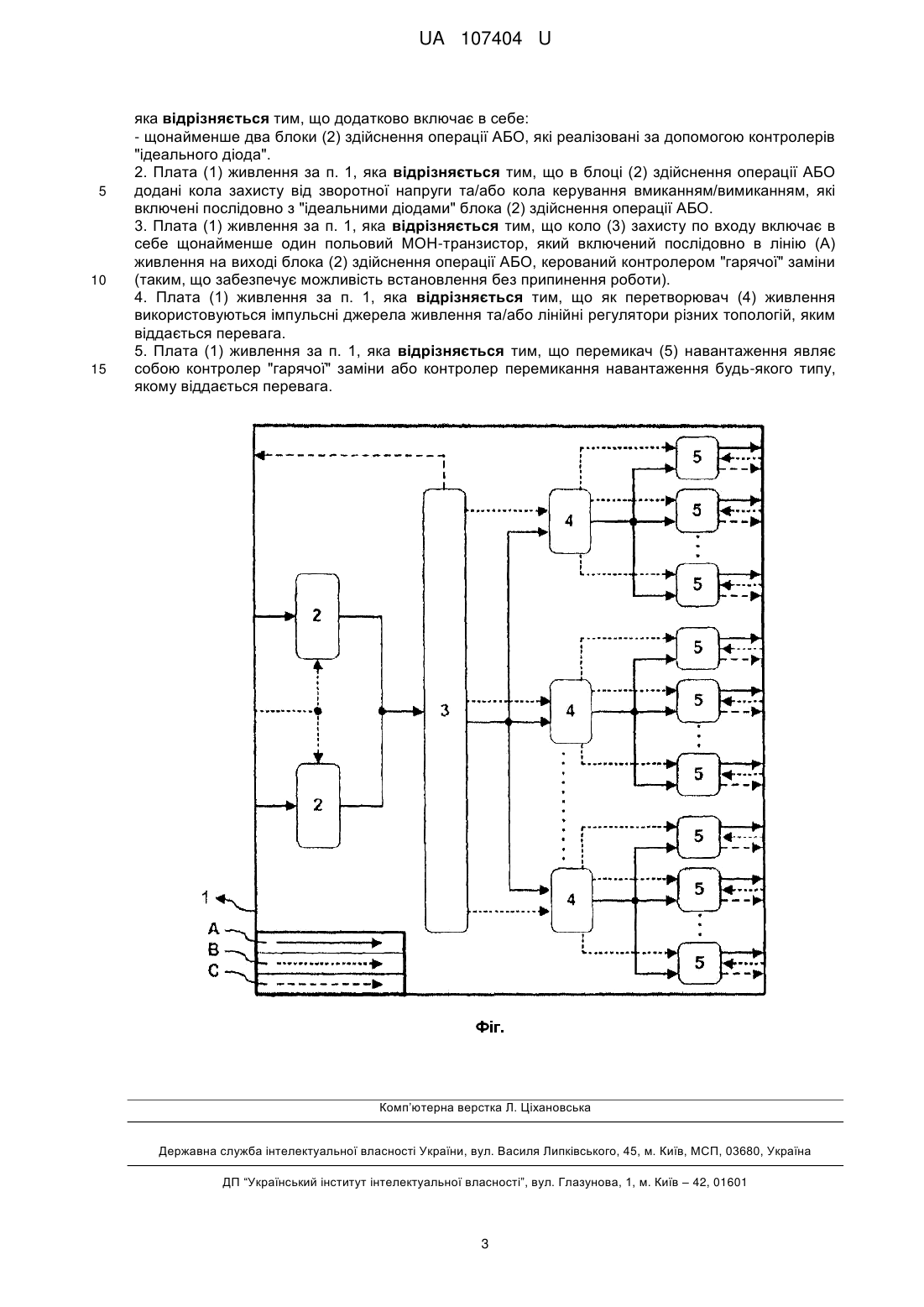

1. Плата (1) живлення, яка включає в себе, в основному:

- щонайменше одне коло (3) захисту по входу, яке включає в себе щонайменше один польовий МОН-транзистор, включений послідовно в лінію (А) живлення, керований контролером "гарячої" заміни,

- щонайменше один перетворювач (4) живлення, який активується/деактивується під керуванням кола (3) захисту по входу,

- щонайменше один перемикач (5) навантаження, який розташований на виході перетворювача (4) живлення,

яка відрізняється тим, що додатково включає в себе:

- щонайменше два блоки (2) здійснення операції АБО, які реалізовані за допомогою контролерів "ідеального діода".

2. Плата (1) живлення за п. 1, яка відрізняється тим, що в блоці (2) здійснення операції АБО додані кола захисту від зворотної напруги та/або кола керування вмиканням/вимиканням, які включені послідовно з "ідеальними діодами" блока (2) здійснення операції АБО.

3. Плата (1) живлення за п. 1, яка відрізняється тим, що коло (3) захисту по входу включає в себе щонайменше один польовий МОН-транзистор, який включений послідовно в лінію (А) живлення на виході блока (2) здійснення операції АБО, керований контролером "гарячої" заміни (таким, що забезпечує можливість встановлення без припинення роботи).

4. Плата (1) живлення за п. 1, яка відрізняється тим, що як перетворювач (4) живлення використовуються імпульсні джерела живлення та/або лінійні регулятори різних топологій, яким віддається перевага.

5. Плата (1) живлення за п. 1, яка відрізняється тим, що перемикач (5) навантаження являє собою контролер "гарячої" заміни або контролер перемикання навантаження будь-якого типу, якому віддається перевага.

Текст

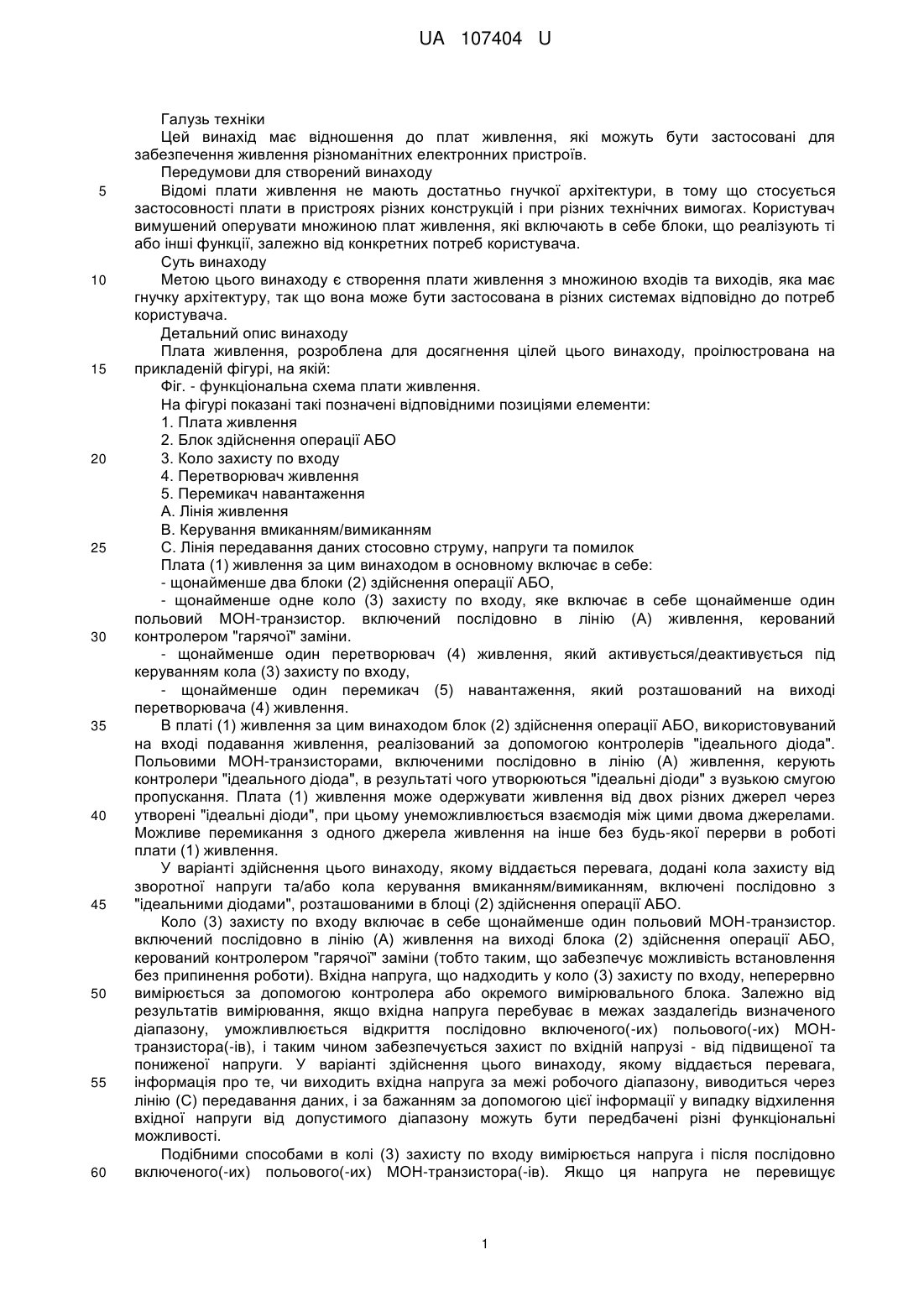

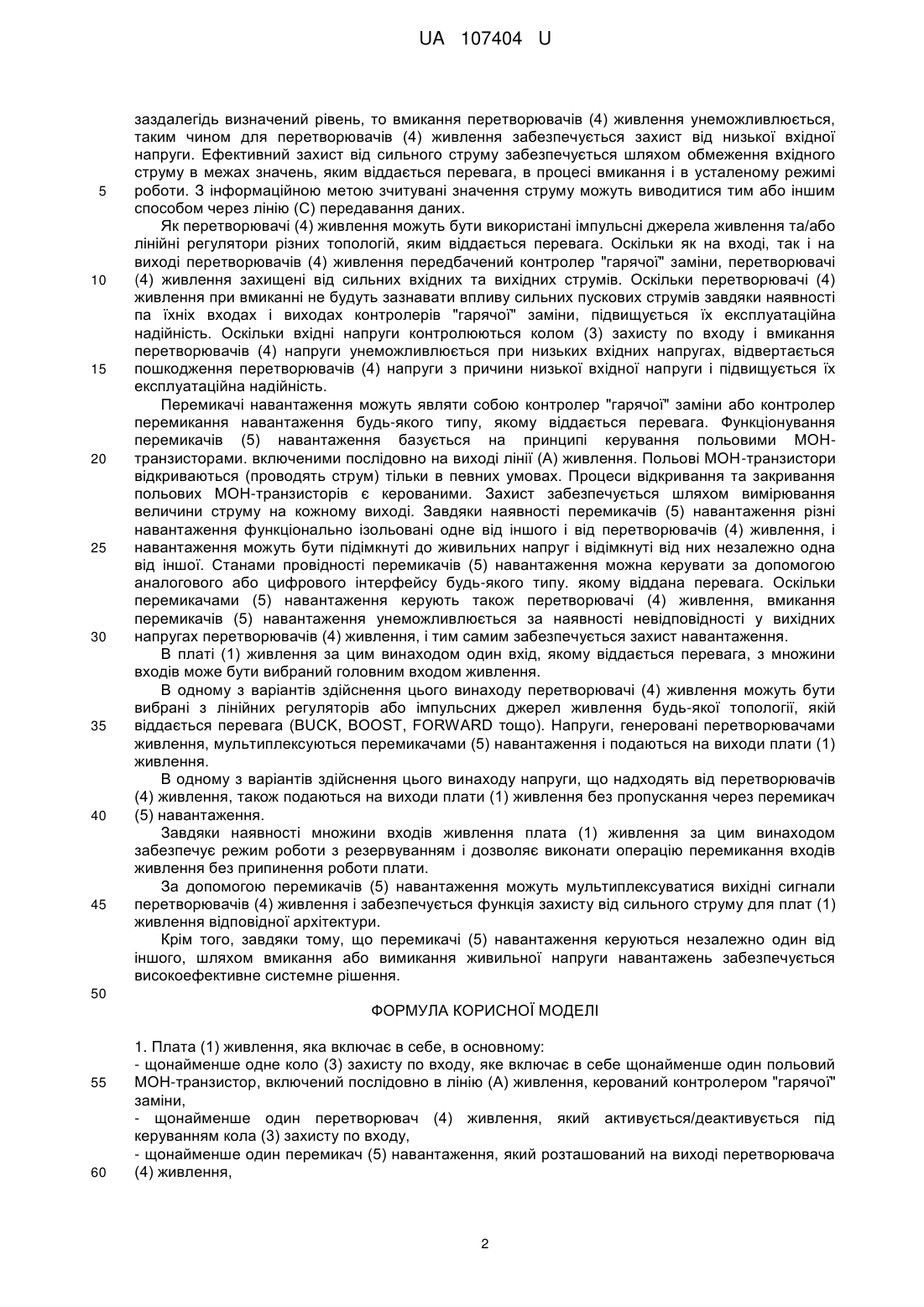

Реферат: Плата живлення включає в себе, - щонайменше одне коло захисту по входу, - щонайменше один перетворювач живлення, який активується/деактивується під керуванням кола захисту по входу, - щонайменше один перемикач навантаження. Додатково включає в себе: - щонайменше два блоки здійснення операції АБО, які реалізовані за допомогою контролерів "ідеального діода". UA 107404 U (33) Код держави-учасниці TR UA 107404 U UA 107404 U 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Цей винахід має відношення до плат живлення, які можуть бути застосовані для забезпечення живлення різноманітних електронних пристроїв. Передумови для створений винаходу Відомі плати живлення не мають достатньо гнучкої архітектури, в тому що стосується застосовності плати в пристроях різних конструкцій і при різних технічних вимогах. Користувач вимушений оперувати множиною плат живлення, які включають в себе блоки, що реалізують ті або інші функції, залежно від конкретних потреб користувача. Суть винаходу Метою цього винаходу є створення плати живлення з множиною входів та виходів, яка має гнучку архітектуру, так що вона може бути застосована в різних системах відповідно до потреб користувача. Детальний опис винаходу Плата живлення, розроблена для досягнення цілей цього винаходу, проілюстрована на прикладеній фігурі, на якій: Фіг. - функціональна схема плати живлення. На фігурі показані такі позначені відповідними позиціями елементи: 1. Плата живлення 2. Блок здійснення операції АБО 3. Коло захисту по входу 4. Перетворювач живлення 5. Перемикач навантаження A. Лінія живлення B. Керування вмиканням/вимиканням С. Лінія передавання даних стосовно струму, напруги та помилок Плата (1) живлення за цим винаходом в основному включає в себе: - щонайменше два блоки (2) здійснення операції АБО, - щонайменше одне коло (3) захисту по входу, яке включає в себе щонайменше один польовий МОН-транзистор. включений послідовно в лінію (А) живлення, керований контролером "гарячої" заміни. - щонайменше один перетворювач (4) живлення, який активується/деактивується під керуванням кола (3) захисту по входу, - щонайменше один перемикач (5) навантаження, який розташований на виході перетворювача (4) живлення. В платі (1) живлення за цим винаходом блок (2) здійснення операції АБО, використовуваний на вході подавання живлення, реалізований за допомогою контролерів "ідеального діода". Польовими МОН-транзисторами, включеними послідовно в лінію (А) живлення, керують контролери "ідеального діода", в результаті чого утворюються "ідеальні діоди" з вузькою смугою пропускання. Плата (1) живлення може одержувати живлення від двох різних джерел через утворені "ідеальні діоди", при цьому унеможливлюється взаємодія між цими двома джерелами. Можливе перемикання з одного джерела живлення на інше без будь-якої перерви в роботі плати (1) живлення. У варіанті здійснення цього винаходу, якому віддається перевага, додані кола захисту від зворотної напруги та/або кола керування вмиканням/вимиканням, включені послідовно з "ідеальними діодами", розташованими в блоці (2) здійснення операції АБО. Коло (3) захисту по входу включає в себе щонайменше один польовий МОН-транзистор. включений послідовно в лінію (А) живлення на виході блока (2) здійснення операції АБО, керований контролером "гарячої" заміни (тобто таким, що забезпечує можливість встановлення без припинення роботи). Вхідна напруга, що надходить у коло (3) захисту по входу, неперервно вимірюється за допомогою контролера або окремого вимірювального блока. Залежно від результатів вимірювання, якщо вхідна напруга перебуває в межах заздалегідь визначеного діапазону, уможливлюється відкриття послідовно включеного(-их) польового(-их) МОНтранзистора(-ів), і таким чином забезпечується захист по вхідній напрузі - від підвищеної та пониженої напруги. У варіанті здійснення цього винаходу, якому віддається перевага, інформація про те, чи виходить вхідна напруга за межі робочого діапазону, виводиться через лінію (С) передавання даних, і за бажанням за допомогою цієї інформації у випадку відхилення вхідної напруги від допустимого діапазону можуть бути передбачені різні функціональні можливості. Подібними способами в колі (3) захисту по входу вимірюється напруга і після послідовно включеного(-их) польового(-их) МОН-транзистора(-ів). Якщо ця напруга не перевищує 1 UA 107404 U 5 10 15 20 25 30 35 40 45 заздалегідь визначений рівень, то вмикання перетворювачів (4) живлення унеможливлюється, таким чином для перетворювачів (4) живлення забезпечується захист від низької вхідної напруги. Ефективний захист від сильного струму забезпечується шляхом обмеження вхідного струму в межах значень, яким віддається перевага, в процесі вмикання і в усталеному режимі роботи. З інформаційною метою зчитувані значення струму можуть виводитися тим або іншим способом через лінію (С) передавання даних. Як перетворювачі (4) живлення можуть бути використані імпульсні джерела живлення та/або лінійні регулятори різних топологій, яким віддається перевага. Оскільки як на вході, так і на виході перетворювачів (4) живлення передбачений контролер "гарячої" заміни, перетворювачі (4) живлення захищені від сильних вхідних та вихідних струмів. Оскільки перетворювачі (4) живлення при вмиканні не будуть зазнавати впливу сильних пускових струмів завдяки наявності па їхніх входах і виходах контролерів "гарячої" заміни, підвищується їх експлуатаційна надійність. Оскільки вхідні напруги контролюються колом (3) захисту по входу і вмикання перетворювачів (4) напруги унеможливлюється при низьких вхідних напругах, відвертається пошкодження перетворювачів (4) напруги з причини низької вхідної напруги і підвищується їх експлуатаційна надійність. Перемикачі навантаження можуть являти собою контролер "гарячої" заміни або контролер перемикання навантаження будь-якого типу, якому віддається перевага. Функціонування перемикачів (5) навантаження базується на принципі керування польовими МОНтранзисторами. включеними послідовно на виході лінії (А) живлення. Польові МОН-транзистори відкриваються (проводять струм) тільки в певних умовах. Процеси відкривання та закривання польових МОН-транзисторів є керованими. Захист забезпечується шляхом вимірювання величини струму на кожному виході. Завдяки наявності перемикачів (5) навантаження різні навантаження функціонально ізольовані одне від іншого і від перетворювачів (4) живлення, і навантаження можуть бути підімкнуті до живильних напруг і відімкнуті від них незалежно одна від іншої. Станами провідності перемикачів (5) навантаження можна керувати за допомогою аналогового або цифрового інтерфейсу будь-якого типу. якому віддана перевага. Оскільки перемикачами (5) навантаження керують також перетворювачі (4) живлення, вмикання перемикачів (5) навантаження унеможливлюється за наявності невідповідності у вихідних напругах перетворювачів (4) живлення, і тим самим забезпечується захист навантаження. В платі (1) живлення за цим винаходом один вхід, якому віддається перевага, з множини входів може бути вибраний головним входом живлення. В одному з варіантів здійснення цього винаходу перетворювачі (4) живлення можуть бути вибрані з лінійних регуляторів або імпульсних джерел живлення будь-якої топології, якій віддається перевага (BUCK, BOOST, FORWARD тощо). Напруги, генеровані перетворювачами живлення, мультиплексуються перемикачами (5) навантаження і подаються на виходи плати (1) живлення. В одному з варіантів здійснення цього винаходу напруги, що надходять від перетворювачів (4) живлення, також подаються на виходи плати (1) живлення без пропускання через перемикач (5) навантаження. Завдяки наявності множини входів живлення плата (1) живлення за цим винаходом забезпечує режим роботи з резервуванням і дозволяє виконати операцію перемикання входів живлення без припинення роботи плати. За допомогою перемикачів (5) навантаження можуть мультиплексуватися вихідні сигнали перетворювачів (4) живлення і забезпечується функція захисту від сильного струму для плат (1) живлення відповідної архітектури. Крім того, завдяки тому, що перемикачі (5) навантаження керуються незалежно один від іншого, шляхом вмикання або вимикання живильної напруги навантажень забезпечується високоефективне системне рішення. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Плата (1) живлення, яка включає в себе, в основному: - щонайменше одне коло (3) захисту по входу, яке включає в себе щонайменше один польовий МОН-транзистор, включений послідовно в лінію (А) живлення, керований контролером "гарячої" заміни, - щонайменше один перетворювач (4) живлення, який активується/деактивується під керуванням кола (3) захисту по входу, - щонайменше один перемикач (5) навантаження, який розташований на виході перетворювача (4) живлення, 2 UA 107404 U 5 10 15 яка відрізняється тим, що додатково включає в себе: - щонайменше два блоки (2) здійснення операції АБО, які реалізовані за допомогою контролерів "ідеального діода". 2. Плата (1) живлення за п. 1, яка відрізняється тим, що в блоці (2) здійснення операції АБО додані кола захисту від зворотної напруги та/або кола керування вмиканням/вимиканням, які включені послідовно з "ідеальними діодами" блока (2) здійснення операції АБО. 3. Плата (1) живлення за п. 1, яка відрізняється тим, що коло (3) захисту по входу включає в себе щонайменше один польовий МОН-транзистор, який включений послідовно в лінію (А) живлення на виході блока (2) здійснення операції АБО, керований контролером "гарячої" заміни (таким, що забезпечує можливість встановлення без припинення роботи). 4. Плата (1) живлення за п. 1, яка відрізняється тим, що як перетворювач (4) живлення використовуються імпульсні джерела живлення та/або лінійні регулятори різних топологій, яким віддається перевага. 5. Плата (1) живлення за п. 1, яка відрізняється тим, що перемикач (5) навантаження являє собою контролер "гарячої" заміни або контролер перемикання навантаження будь-якого типу, якому віддається перевага. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Coban, Ahmet

Автори російською

Джобан Ахмэт

МПК / Мітки

МПК: H02J 1/10

Мітки: плата, живлення
