Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ла для мобільної суміщеної лазерної вимірювальної системи

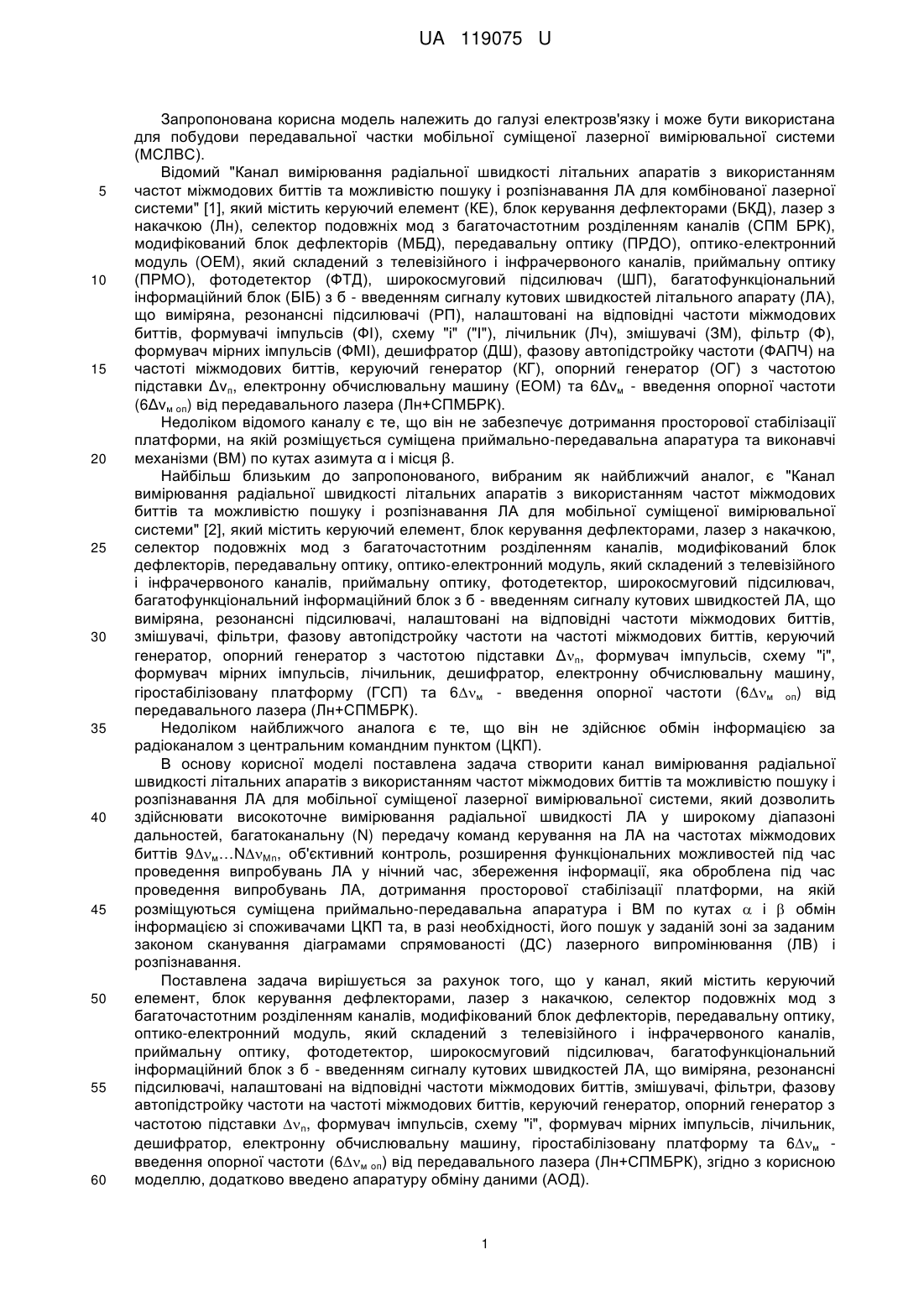

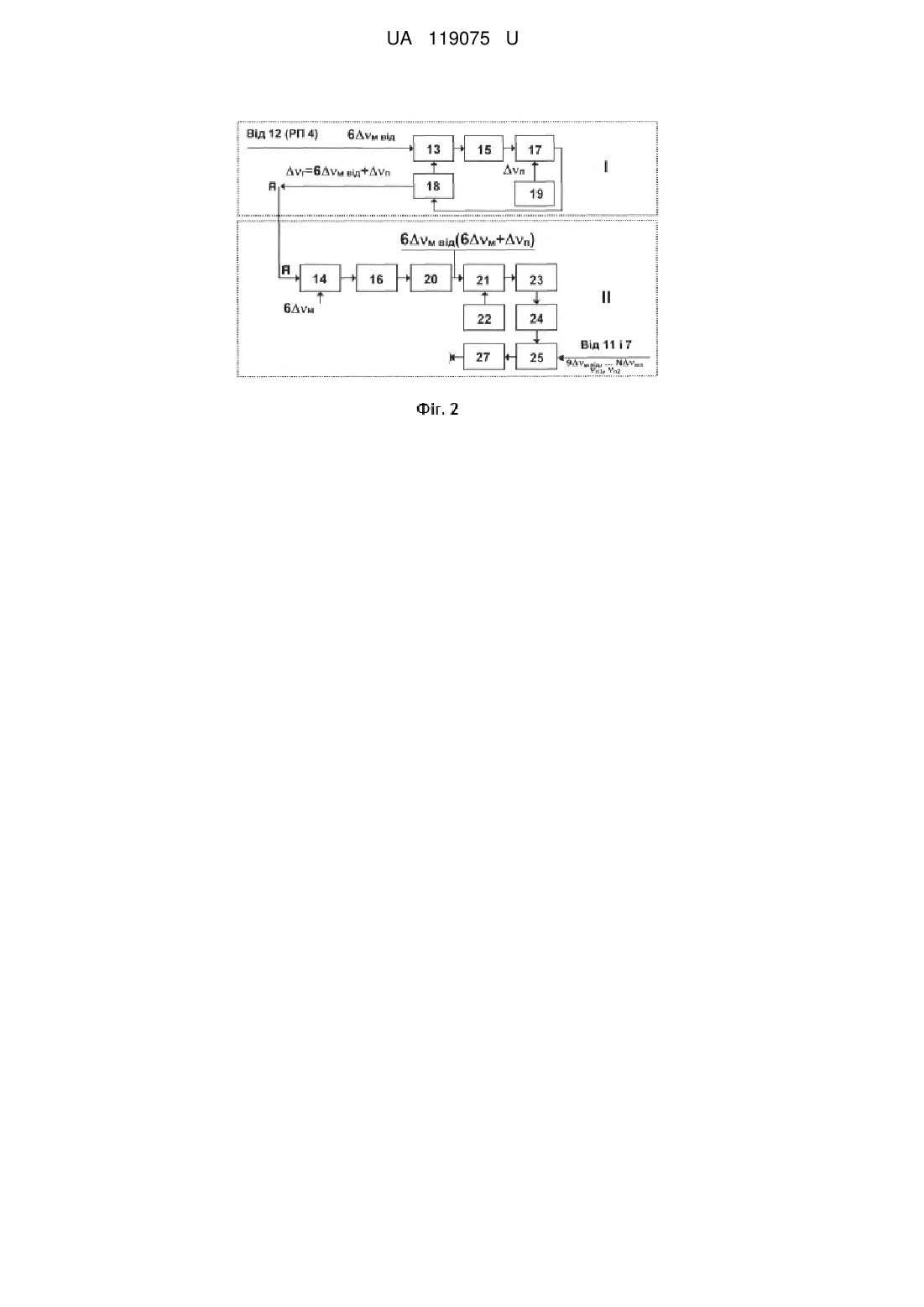

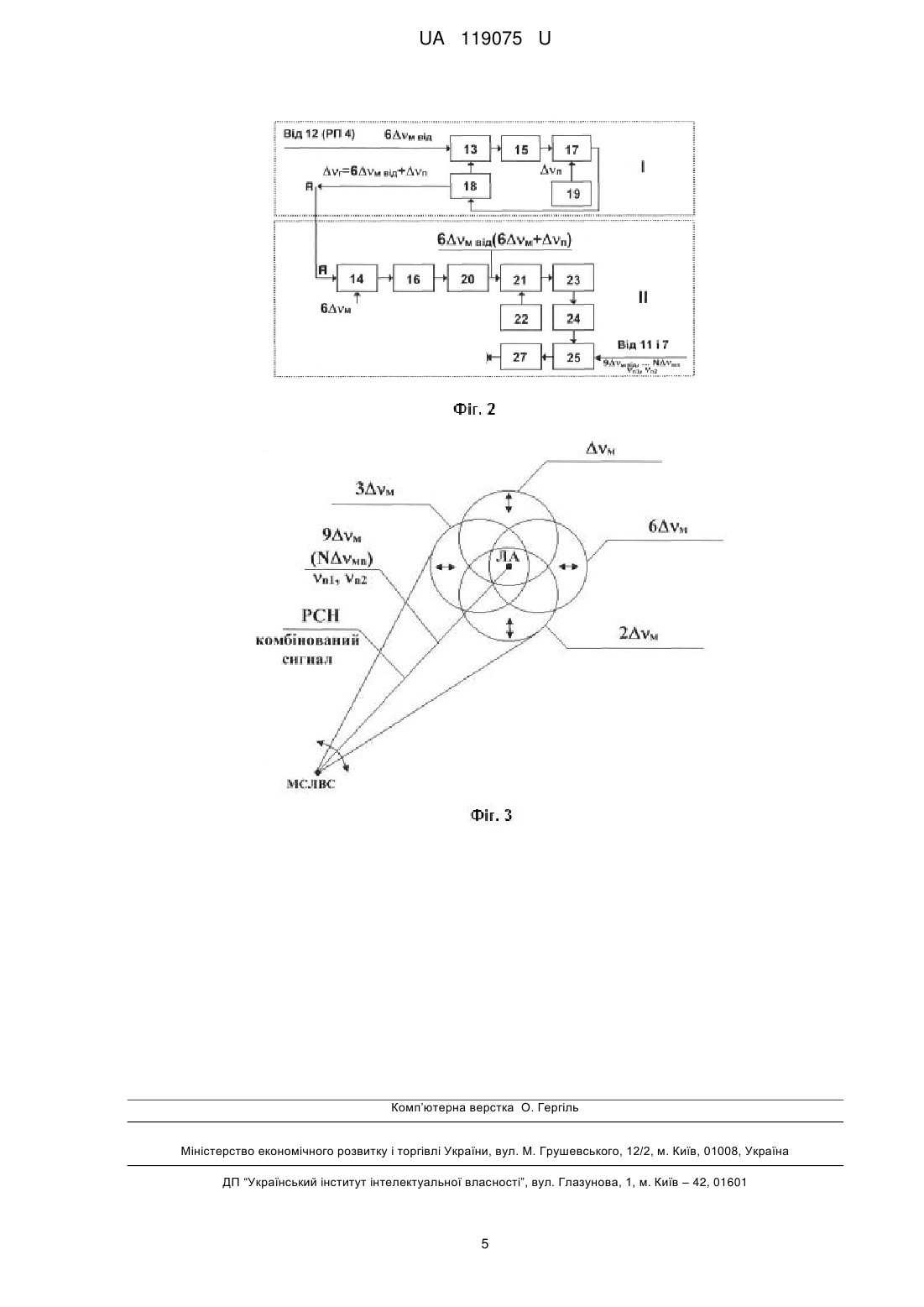

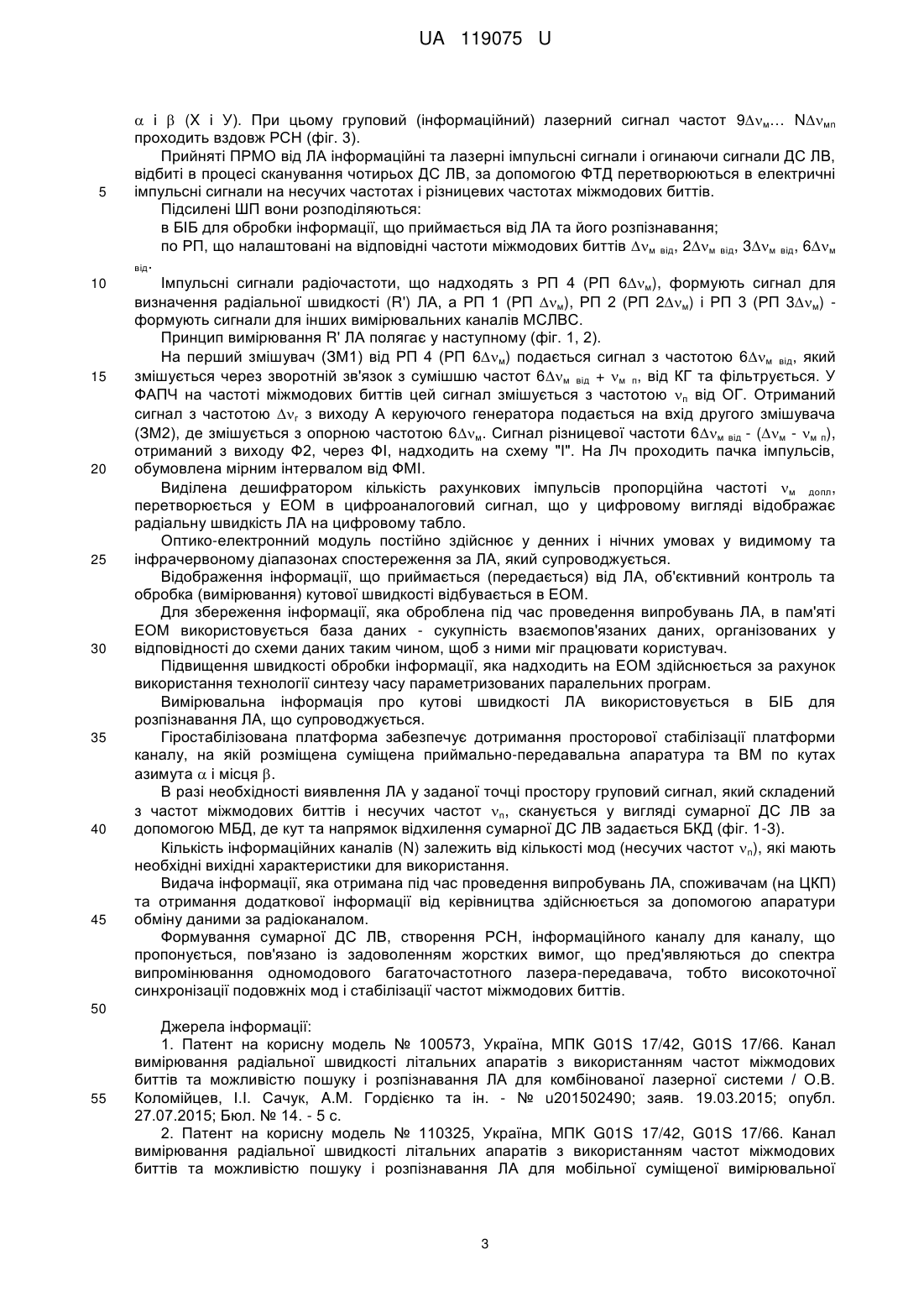

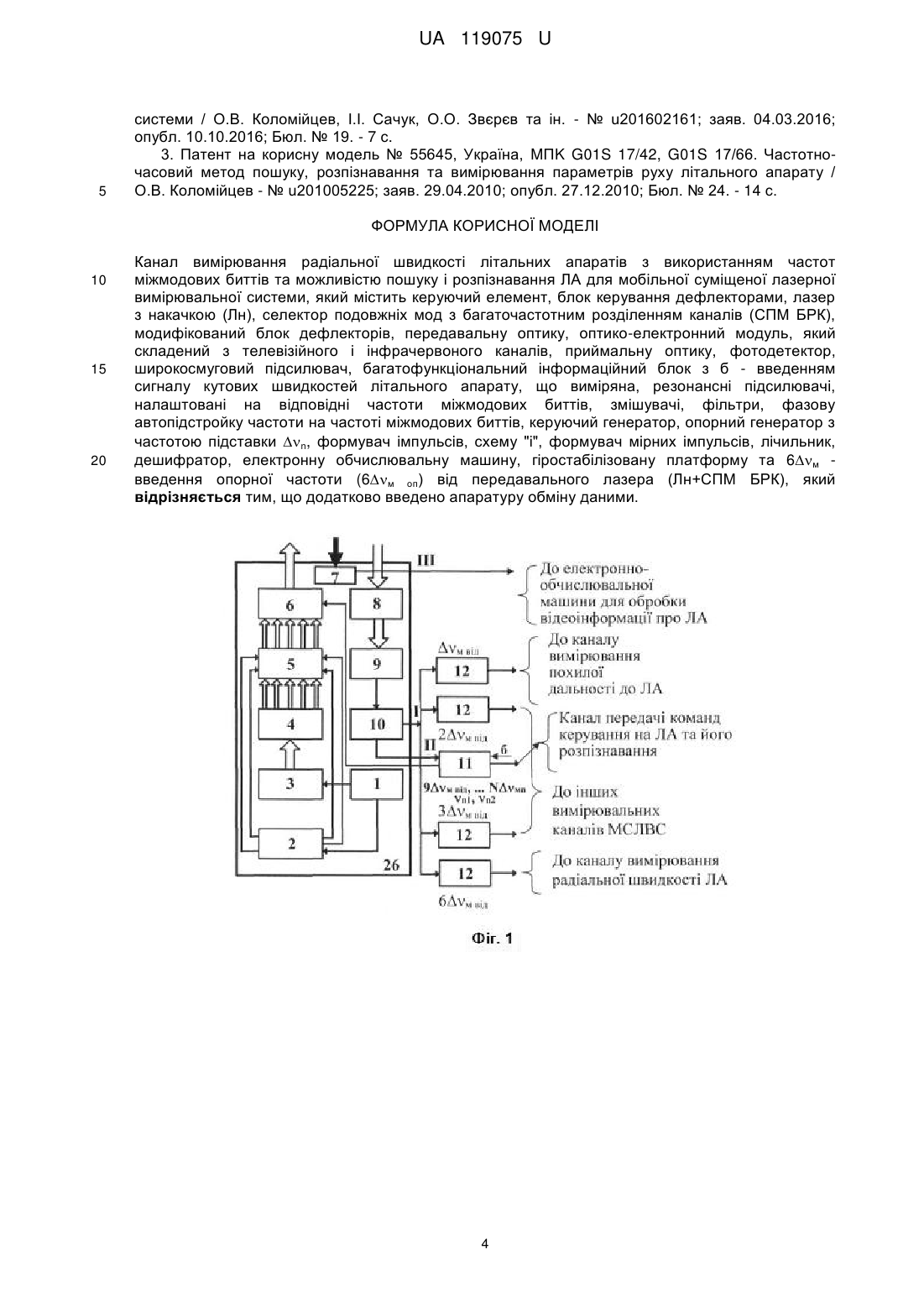

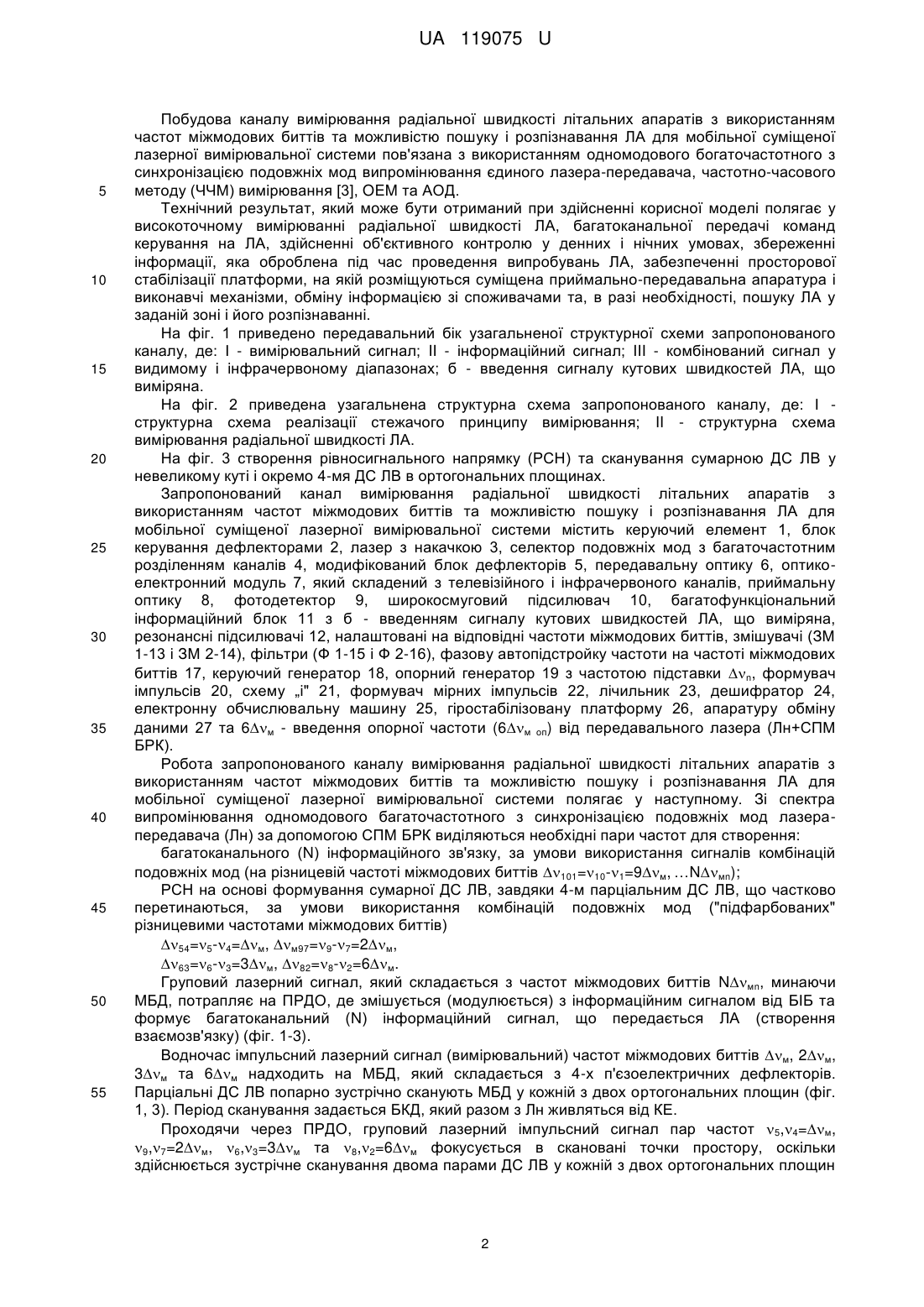

Реферат: Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б - введенням сигналу кутових швидкостей літального апарату, що виміряна, резонансні підсилювачі, налаштовані на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки n, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу та 6м введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ БРК). Додатково введено апаратуру обміну даними. UA 119075 U (12) UA 119075 U UA 119075 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної лазерної вимірювальної системи (МСЛВС). Відомий "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для комбінованої лазерної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів (МБД), передавальну оптику (ПРДО), оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів, приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), багатофункціональний інформаційний блок (БІБ) з б - введенням сигналу кутових швидкостей літального апарату (ЛА), що виміряна, резонансні підсилювачі (РП), налаштовані на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), схему "і" ("І"), лічильник (Лч), змішувачі (ЗМ), фільтр (Ф), формувач мірних імпульсів (ФМІ), дешифратор (ДШ), фазову автопідстройку частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки Δνп, електронну обчислювальну машину (ЕОМ) та 6Δνм - введення опорної частоти (6Δνм оп) від передавального лазера (Лн+СПМБРК). Недоліком відомого каналу є те, що він не забезпечує дотримання просторової стабілізації платформи, на якій розміщується суміщена приймально-передавальна апаратура та виконавчі механізми (ВМ) по кутах азимута α і місця β. Найбільш близьким до запропонованого, вибраним як найближчий аналог, є "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної вимірювальної системи" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б - введенням сигналу кутових швидкостей ЛА, що виміряна, резонансні підсилювачі, налаштовані на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δn, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу (ГСП) та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+СПМБРК). Недоліком найближчого аналога є те, що він не здійснює обмін інформацією за радіоканалом з центральним командним пунктом (ЦКП). В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи, який дозволить здійснювати високоточне вимірювання радіальної швидкості ЛА у широкому діапазоні дальностей, багатоканальну (N) передачу команд керування на ЛА на частотах міжмодових биттів 9м…NМn, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань ЛА, дотримання просторової стабілізації платформи, на якій розміщуються суміщена приймально-передавальна апаратура і ВМ по кутах  і  обмін інформацією зі споживачами ЦКП та, в разі необхідності, його пошук у заданій зоні за заданим законом сканування діаграмами спрямованості (ДС) лазерного випромінювання (ЛВ) і розпізнавання. Поставлена задача вирішується за рахунок того, що у канал, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б - введенням сигналу кутових швидкостей ЛА, що виміряна, резонансні підсилювачі, налаштовані на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки n, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу та 6м введення опорної частоти (6м оп) від передавального лазера (Лн+СПМБРК), згідно з корисною моделлю, додатково введено апаратуру обміну даними (АОД). 1 UA 119075 U 5 10 15 20 25 30 35 40 45 50 55 Побудова каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3], OEM та АОД. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні радіальної швидкості ЛА, багатоканальної передачі команд керування на ЛА, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА, забезпеченні просторової стабілізації платформи, на якій розміщуються суміщена приймально-передавальна апаратура і виконавчі механізми, обміну інформацією зі споживачами та, в разі необхідності, пошуку ЛА у заданій зоні і його розпізнаванні. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: І - вимірювальний сигнал; II - інформаційний сигнал; III - комбінований сигнал у видимому і інфрачервоному діапазонах; б - введення сигналу кутових швидкостей ЛА, що виміряна. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу, де: І структурна схема реалізації стежачого принципу вимірювання; II - структурна схема вимірювання радіальної швидкості ЛА. На фіг. 3 створення рівносигнального напрямку (РСН) та сканування сумарною ДС ЛВ у невеликому куті і окремо 4-мя ДС ЛВ в ортогональних площинах. Запропонований канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, модифікований блок дефлекторів 5, передавальну оптику 6, оптикоелектронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, багатофункціональний інформаційний блок 11 з б - введенням сигналу кутових швидкостей ЛА, що виміряна, резонансні підсилювачі 12, налаштовані на відповідні частоти міжмодових биттів, змішувачі (ЗМ 1-13 і ЗМ 2-14), фільтри (Ф 1-15 і Ф 2-16), фазову автопідстройку частоти на частоті міжмодових биттів 17, керуючий генератор 18, опорний генератор 19 з частотою підставки n, формувач імпульсів 20, схему „і" 21, формувач мірних імпульсів 22, лічильник 23, дешифратор 24, електронну обчислювальну машину 25, гіростабілізовану платформу 26, апаратуру обміну даними 27 та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ БРК). Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи полягає у наступному. Зі спектра випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазерапередавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів 101=10-1=9м, …Nмn); РСН на основі формування сумарної ДС ЛВ, завдяки 4-м парціальним ДС ЛВ, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54=5-4=м, м97=9-7=2м, 63=6-3=3м, 82=8-2=6м. Груповий лазерний сигнал, який складається з частот міжмодових биттів Nмn, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від БІБ та формує багатоканальний (N) інформаційний сигнал, що передається ЛА (створення взаємозв'язку) (фіг. 1-3). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів м, 2м, 3м та 6м надходить на МБД, який складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС ЛВ попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 1, 3). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5,4=м, 9,7=2м, 6,3=3м та 8,2=6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС ЛВ у кожній з двох ортогональних площин 2 UA 119075 U 5 10 15 20 25 30 35 40 45  і  (X і У). При цьому груповий (інформаційний) лазерний сигнал частот 9м… Nмn проходить вздовж РСН (фіг. 3). Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючи сигнали ДС ЛВ, відбиті в процесі сканування чотирьох ДС ЛВ, за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: в БІБ для обробки інформації, що приймається від ЛА та його розпізнавання; по РП, що налаштовані на відповідні частоти міжмодових биттів м від, 2м від, 3м від, 6м від. Імпульсні сигнали радіочастоти, що надходять з РП 4 (РП 6м), формують сигнал для визначення радіальної швидкості (R') ЛА, а РП 1 (РП м), РП 2 (РП 2м) і РП 3 (РП 3м) формують сигнали для інших вимірювальних каналів МСЛВС. Принцип вимірювання R' ЛА полягає у наступному (фіг. 1, 2). На перший змішувач (ЗМ1) від РП 4 (РП 6м) подається сигнал з частотою 6м від, який змішується через зворотній зв'язок з сумішшю частот 6м від + м п, від КГ та фільтрується. У ФАПЧ на частоті міжмодових биттів цей сигнал змішується з частотою п від ОГ. Отриманий сигнал з частотою г з виходу А керуючого генератора подається на вхід другого змішувача (ЗМ2), де змішується з опорною частотою 6м. Сигнал різницевої частоти 6м від - (м - м п), отриманий з виходу Ф2, через ФІ, надходить на схему "І". На Лч проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена дешифратором кількість рахункових імпульсів пропорційна частоті м допл, перетворюється у ЕОМ в цифроаналоговий сигнал, що у цифровому вигляді відображає радіальну швидкість ЛА на цифровому табло. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Вимірювальна інформація про кутові швидкості ЛА використовується в БІБ для розпізнавання ЛА, що супроводжується. Гіростабілізована платформа забезпечує дотримання просторової стабілізації платформи каналу, на якій розміщена суміщена приймально-передавальна апаратура та ВМ по кутах азимута  і місця . В разі необхідності виявлення ЛА у заданої точці простору груповий сигнал, який складений з частотміжмодових биттів і несучих частот n, сканується у вигляді сумарної ДС ЛВ за допомогою МБД, де кут та напрямок відхилення сумарної ДС ЛВ задається БКД (фіг. 1-3). Кількість інформаційних каналів (N) залежить від кількості мод (несучих частот n), які мають необхідні вихідні характеристики для використання. Видача інформації, яка отримана під час проведення випробувань ЛА, споживачам (на ЦКП) та отримання додаткової інформації від керівництва здійснюється за допомогою апаратури обміну даними за радіоканалом. Формування сумарної ДС ЛВ, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектра випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. 50 55 Джерела інформації: 1. Патент на корисну модель № 100573, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для комбінованої лазерної системи / О.В. Коломійцев, І.І. Сачук, A.M. Гордієнко та ін. - № u201502490; заяв. 19.03.2015; опубл. 27.07.2015; Бюл. № 14. - 5 с. 2. Патент на корисну модель № 110325, Україна, MПK G01S 17/42, G01S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної вимірювальної 3 UA 119075 U 5 системи / О.В. Коломійцев, І.І. Сачук, О.О. Звєрєв та ін. - № u201602161; заяв. 04.03.2016; опубл. 10.10.2016; Бюл. № 19. - 7 с. 3. Патент на корисну модель № 55645, Україна, MПK G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату / О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б - введенням сигналу кутових швидкостей літального апарату, що виміряна, резонансні підсилювачі, налаштовані на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки n, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу та 6м введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ БРК), який відрізняється тим, що додатково введено апаратуру обміну даними. 4 UA 119075 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
