Контейнер для зберігання контактних лінз

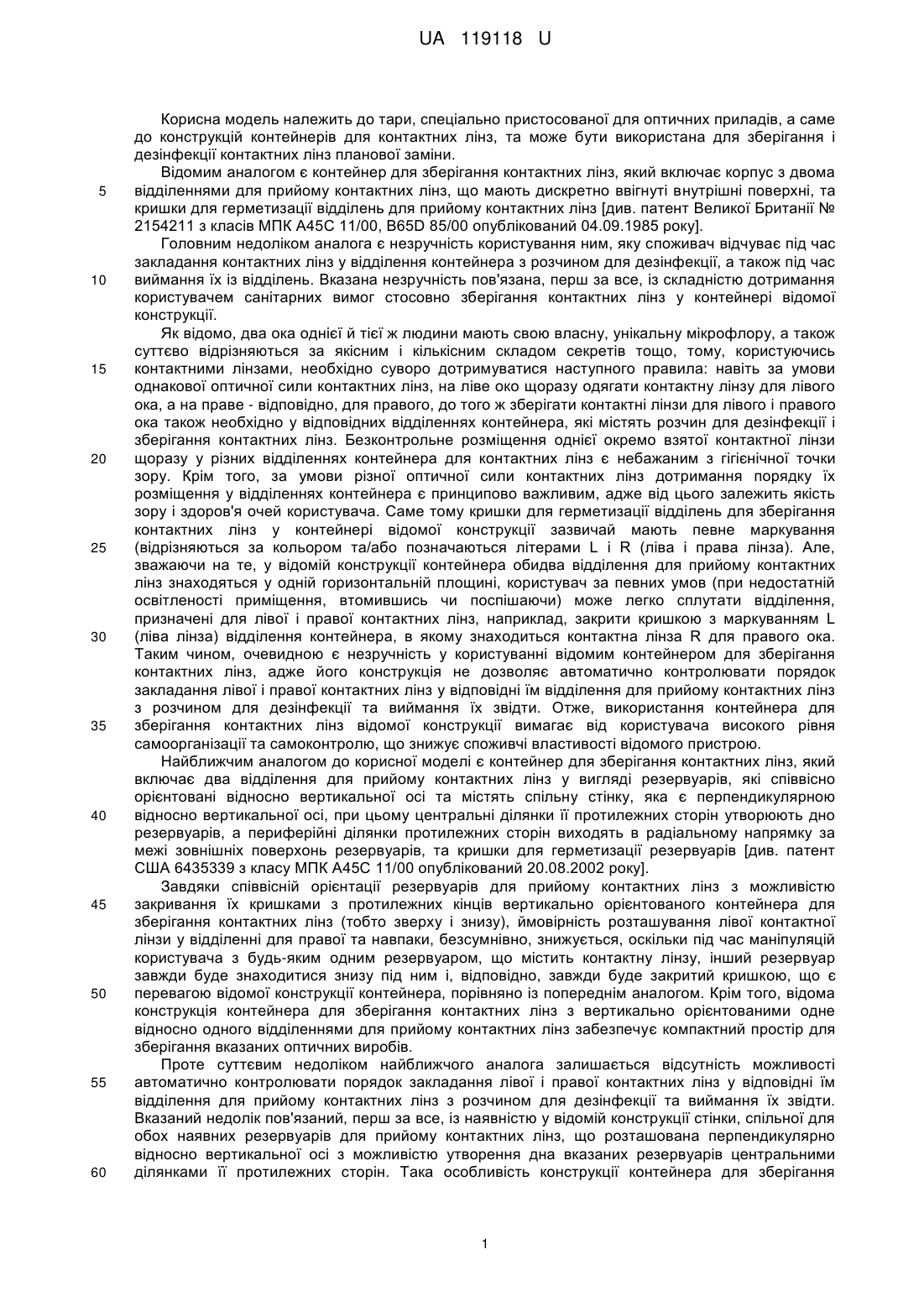

Реферат: Контейнер для зберігання контактних лінз містить два відділення для прийому контактних лінз у вигляді резервуарів, співвісно орієнтованих відносно вертикальної осі, та кришки для герметизації резервуарів. Резервуари виконані автономними один відносно одного і з одного боку сполучені між собою за допомогою поздовжнього з'єднувального елемента. Протилежні кінці якого жорстко приєднані до бічних зовнішніх поверхонь резервуарів. Отвори резервуарів орієнтовані в одному напрямку. UA 119118 U (12) UA 119118 U UA 119118 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тари, спеціально пристосованої для оптичних приладів, а саме до конструкцій контейнерів для контактних лінз, та може бути використана для зберігання і дезінфекції контактних лінз планової заміни. Відомим аналогом є контейнер для зберігання контактних лінз, який включає корпус з двома відділеннями для прийому контактних лінз, що мають дискретно ввігнуті внутрішні поверхні, та кришки для герметизації відділень для прийому контактних лінз [див. патент Великої Британії № 2154211 з класів МПК А45С 11/00, B65D 85/00 опублікований 04.09.1985 року]. Головним недоліком аналога є незручність користування ним, яку споживач відчуває під час закладання контактних лінз у відділення контейнера з розчином для дезінфекції, а також під час виймання їх із відділень. Вказана незручність пов'язана, перш за все, із складністю дотримання користувачем санітарних вимог стосовно зберігання контактних лінз у контейнері відомої конструкції. Як відомо, два ока однієї й тієї ж людини мають свою власну, унікальну мікрофлору, а також суттєво відрізняються за якісним і кількісним складом секретів тощо, тому, користуючись контактними лінзами, необхідно суворо дотримуватися наступного правила: навіть за умови однакової оптичної сили контактних лінз, на ліве око щоразу одягати контактну лінзу для лівого ока, а на праве - відповідно, для правого, до того ж зберігати контактні лінзи для лівого і правого ока також необхідно у відповідних відділеннях контейнера, які містять розчин для дезінфекції і зберігання контактних лінз. Безконтрольне розміщення однієї окремо взятої контактної лінзи щоразу у різних відділеннях контейнера для контактних лінз є небажаним з гігієнічної точки зору. Крім того, за умови різної оптичної сили контактних лінз дотримання порядку їх розміщення у відділеннях контейнера є принципово важливим, адже від цього залежить якість зору і здоров'я очей користувача. Саме тому кришки для герметизації відділень для зберігання контактних лінз у контейнері відомої конструкції зазвичай мають певне маркування (відрізняються за кольором та/або позначаються літерами L і R (ліва і права лінза). Але, зважаючи на те, у відомій конструкції контейнера обидва відділення для прийому контактних лінз знаходяться у одній горизонтальній площині, користувач за певних умов (при недостатній освітленості приміщення, втомившись чи поспішаючи) може легко сплутати відділення, призначені для лівої і правої контактних лінз, наприклад, закрити кришкою з маркуванням L (ліва лінза) відділення контейнера, в якому знаходиться контактна лінза R для правого ока. Таким чином, очевидною є незручність у користуванні відомим контейнером для зберігання контактних лінз, адже його конструкція не дозволяє автоматично контролювати порядок закладання лівої і правої контактних лінз у відповідні їм відділення для прийому контактних лінз з розчином для дезінфекції та виймання їх звідти. Отже, використання контейнера для зберігання контактних лінз відомої конструкції вимагає від користувача високого рівня самоорганізації та самоконтролю, що знижує споживчі властивості відомого пристрою. Найближчим аналогом до корисної моделі є контейнер для зберігання контактних лінз, який включає два відділення для прийому контактних лінз у вигляді резервуарів, які співвісно орієнтовані відносно вертикальної осі та містять спільну стінку, яка є перпендикулярною відносно вертикальної осі, при цьому центральні ділянки її протилежних сторін утворюють дно резервуарів, а периферійні ділянки протилежних сторін виходять в радіальному напрямку за межі зовнішніх поверхонь резервуарів, та кришки для герметизації резервуарів [див. патент США 6435339 з класу МПК А45С 11/00 опублікований 20.08.2002 року]. Завдяки співвісній орієнтації резервуарів для прийому контактних лінз з можливістю закривання їх кришками з протилежних кінців вертикально орієнтованого контейнера для зберігання контактних лінз (тобто зверху і знизу), ймовірність розташування лівої контактної лінзи у відділенні для правої та навпаки, безсумнівно, знижується, оскільки під час маніпуляцій користувача з будь-яким одним резервуаром, що містить контактну лінзу, інший резервуар завжди буде знаходитися знизу під ним і, відповідно, завжди буде закритий кришкою, що є перевагою відомої конструкції контейнера, порівняно із попереднім аналогом. Крім того, відома конструкція контейнера для зберігання контактних лінз з вертикально орієнтованими одне відносно одного відділеннями для прийому контактних лінз забезпечує компактний простір для зберігання вказаних оптичних виробів. Проте суттєвим недоліком найближчого аналога залишається відсутність можливості автоматично контролювати порядок закладання лівої і правої контактних лінз у відповідні їм відділення для прийому контактних лінз з розчином для дезінфекції та виймання їх звідти. Вказаний недолік пов'язаний, перш за все, із наявністю у відомій конструкції стінки, спільної для обох наявних резервуарів для прийому контактних лінз, що розташована перпендикулярно відносно вертикальної осі з можливістю утворення дна вказаних резервуарів центральними ділянками її протилежних сторін. Така особливість конструкції контейнера для зберігання 1 UA 119118 U 5 10 15 20 25 30 35 40 45 50 55 60 контактних лінз все одно спонукає користувача запам'ятовувати, у який резервуар він поклав свою ліву чи праву лінзу. Вказана необхідність підтверджується також наявністю відповідного маркування L і R на кришках для герметизації, наведеного у описі до патенту US6435339. В основу корисної моделі поставлена задача підвищення функціональності контейнера для зберігання контактних лінз та зручності користування ним для переважної більшості користувачів за рахунок забезпечення можливості автоматичного контролю порядку розташування лівої і правої контактних лінз у контейнері, що досягається шляхом зміни взаємного просторового положення відділення для прийому контактних лінз. Поставлена задача вирішується тим, що контейнер для зберігання контактних лінз, містить два відділення для прийому контактних лінз у вигляді резервуарів, співвісно орієнтованих відносно вертикальної осі, та кришки для герметизації резервуарів, згідно з корисною моделлю, резервуари виконані автономними один відносно одного і з одного боку сполучені між собою за допомогою поздовжнього з'єднувального елемента, протилежні кінці якого жорстко приєднані до бічних зовнішніх поверхонь резервуарів, при цьому отвори резервуарів орієнтовані в одному напрямку. В одному із можливих варіантів виконання корисної моделі поздовжній з'єднувальний елемент виконаний у вигляді суцільного гнучкого елемента, переважно стрічки або ремінця. В іншому варіанті виконання корисної моделі поздовжній з'єднувальний елемент виконаний у вигляді двох жорстких сегментів, рухомо, наприклад шарнірно, з'єднаних між собою. Крім того, згідно з корисною моделлю, контейнер для зберігання контактних лінз додатково містить застібку-фіксатор взаємного положення резервуарів, виконану переважно з протилежного боку від поздовжнього з'єднувального елемента, при цьому одна частина застібки-фіксатора виконана у вигляді фіксованого елемента, переважно гнучкого язичка з отвором, розташованого на зовнішній поверхні верхнього резервуара, а інша - у вигляді відповідного фіксуючого елемента, переважно стрижня, розташованого, відповідно, на зовнішній поверхні нижнього резервуара. Перераховані ознаки є суттєвими ознаками корисної моделі, що заявляється, а їх сукупність забезпечує досягнення очікуваного технічного результату, який полягає підвищенні функціональності конструкції контейнера для контактних лінз та зручності користування ним при їх зберіганні та дезінфекції. Завдяки тому, що резервуари для прийому контактних лінз у запропонованому контейнері виконані окремо один від одного з можливістю сполучення між собою за допомогою повздовжнього з'єднувального елемента, а отвори резервуарів при цьому орієнтовані в одному напрямку, під час експлуатації контейнера досягається можливість автоматично контролювати порядок закладання контактних лінз у відповідні їм відділення для прийому контактних лінз з розчином для дезінфекції та виймання їх звідти. Зокрема, запропонована конструкція передбачає наявність верхнього резервуара для прийому однієї контактної лінзи і розташованого під ним нижнього резервуара для прийому іншої контактної лінзи, при цьому обидва резервуари мають можливість закриватися кришками зверху (оскільки отвори орієнтовані в одному напрямку), і їх взаємне положення відносно вертикальної осі змінити неможливо, зважаючи на наявність повздовжнього з'єднувального елемента, що протилежними кінцями з'єднує зовнішні бічні поверхні вказаних резервуарів. За даних умов є природним і цілком очікуваним, що користувач всі необхідні маніпуляції, пов'язані із розміщенням контактних лінз у контейнері (відкривання кришки, наповнення резервуара розчином для дезінфекції, закладання у резервуар контактної лінзи, закривання кришки) спочатку здійснюватиме із верхнім резервуаром, а потім уже із розташованим під ним нижнім резервуаром, оскільки кришка для відкривання верхнього резервуара знаходиться у вільному доступі для користувача, на відміну від кришки нижнього резервуара, яка у робочому (не трансформованому) стані контейнера знаходиться під дном верхнього резервуара і є недоступною для відкривання/закривання. Таким чином, користувачеві необхідно лише вирішити, контактну лінзу з якого ока - лівого чи правого - йому зручніше знімати першою (це питання звички, яка при регулярному користуванні контактними лінзами формується досить швидко). Саме цю лінзу, зняту першою, користувач і покладе до верхнього резервуара контейнера, а іншу лінзу йому доведеться покласти до нижнього резервуара, отримавши доступ до його кришки після трансформації контейнера (відхиливши закритий кришкою верхній резервуар). Таку саму послідовність дій, але у зворотному порядку, користувач має виконати при вийманні очищених і продезінфікованих контактних лінз із резервуарів контейнера. При цьому за таких умов користувач ніколи не переплутає резервуари для лівої і правої контактних лінз, адже він не може випадково поміняти їх місцями (за яких би умов не експлуатувався запропонований контейнер, у робочому (не трасформованому) стані конструкції, що є вихідним 2 UA 119118 U 5 10 15 20 25 30 35 40 45 50 55 60 положенням для даного контейнера, його верхній резервуар завжди буде зверху, а нижній відповідно, знизу. Можливість виконання повздовжнього з'єднувального елемента у кількох варіантах, зокрема у вигляді суцільного гнучкого елемента, переважно стрічки або ремінця, або у вигляді двох жорстких сегментів, рухомо (шарнірно) з'єднаних між собою, знаходиться в межах даної пропозиції і таким чином розширює потенціальні можливості запропонованої корисної моделі для реалізації. Наявність у запропонованому контейнері для зберігання контактних лінз застібки-фіксатора взаємного положення резервуарів, виконаної згідно з пропозицією, забезпечується стабільне компактне взаємне положення резервуарів для прийому контактних лінз у транспортному стані конструкції контейнера - користувач завжди може взяти такий контейнер з собою, що суттєво підвищує зручність користування ним. Корисна модель пояснюється кресленнями, де зображено на фіг. 1 - запропонований контейнер для зберігання контактних лінз у зачиненому та розчиненому сталі з суцільним з'єднувальним елементом, вигляд збоку; фіг. 2 - те ж саме, варіант виконання запропонованого контейнера для зберігання контактних лінз з шарнірним з'єднувальним елементом. Запропонований контейнер для зберігання контактних лінз містить два відділення для прийому контактних лінз у вигляді резервуарів 1 і 2. Внутрішні поверхні резервуарів виконані з можливістю утримування в них дезінфікуючого розчину для контактних лінз та власне розташування контактних лінз (не показані). Кришки 3 і 4 виконані з можливістю герметичного закривання резервуарів 1 і 2 будь-яким відомим способом, наприклад шляхом нагвинчування на зовнішні поверхні резервуарів 1 і 2, що відповідно, містять зовнішню різьбу. Резервуари 1 і 2 співвісно орієнтовані відносно вертикальної осі і при цьому виконані автономними один відносно одного. Отвори резервуарів 1 і 2 орієнтовані в одному напрямку відкриті вгору. Верхній резервуар 1 і нижній резервуар 2 з одного боку сполучені між собою за допомогою поздовжнього з'єднувального елемента 5, протилежні кінці якого жорстко приєднані до бічних зовнішніх поверхонь резервуарів 1 і 2. Поздовжній з'єднувальний елемент 5 виконаний у вигляді суцільного гнучкого елемента (фіг. 1), переважно стрічки або ремінця. В іншому варіанті виконання корисної моделі поздовжній з'єднувальний елемент 5 може також бути виконаний у вигляді двох жорстких сегментів 5' і 5", шарнірно з'єднаних між собою (фіг. 2). Переважно з протилежного боку від повздовжнього з'єднувального елемента 5 наявна застібка-фіксатор взаємного положення резервуарів 1 і 2, виконана у вигляді гнучкого язичка з отвором 6, розташованого на зовнішній поверхні резервуара 1, і стрижня 7, розташованого, відповідно, на зовнішній поверхні резервуара 2. Запропонований контейнер для зберігання контактних лінз використовують наступним чином. За наявності застібки-фіксатора взаємного положення резервуарів 1 і 2 перед початком експлуатації виробу її складові елементи роз'єднують. Кришку 3 верхнього резервуара 1 відкривають, резервуар 1 наповнюють дезінфікуючим розчином для контактних лінз, після чого з рогівки одного ока, наприклад лівого, знімають контактну лінзу, очищують її механічним шляхом, ополіскують невеликою кількістю дезінфікуючого розчину для контактних лінз і занурюють у резервуар 1, наповнений дезінфікуючим розчином для контактних лінз, після чого резервуар 1 закривають кришкою 3. Ту саму послідовність дій виконують для контактної лінзи, знятої з рогівки правого ока, розташовуючи її для дезінфекції та зберігання у нижньому резервуарі 2 контейнера, закритому кришкою 4. Доступ до нижнього резервуара 2 отримують, відхиливши вбік герметично закритий кришкою 3 верхній резервуар 1. Після цього конструкцію контейнера повертають у вихідне положення, в якому резервуар 1 знаходиться над резервуаром 2, за потреби фіксують їх взаємне положення за допомогою застібки-фіксатора. Обидві контактні лінзи залишають у відповідних їм резервуарах для дезінфекції на певний час (зазвичай близько 4-6 годин). Очищені та продезінфіковані лінзи по черзі (спочатку ліву, потім праву) виймають із резервуарів 1 і 2 контейнера і одягають на рогівки очей. З резервуарів 1 і 2 виливають відпрацьований розчин, ополіскують їх свіжим дезінфікуючим розчином для контактних лінз, просушують на відкритому повітрі і закривають кришками 3 і 4. Суттєва відмінність запропонованої корисної моделі від раніш відомих полягає у конструктивно забезпеченій можливості автоматично контролювати порядок розташування лівої і правої контактних лінз у контейнері за рахунок відповідним чином забезпеченого взаємного 3 UA 119118 U 5 10 15 20 25 30 просторового положення його резервуарів та зв'язку між ними у складі єдиної конструкції виробу. Саме вказана відмінність забезпечує основні технічні переваги запропонованої корисної моделі, у порівнянні з найближчим аналогом, а саме: - розширення функціональності контейнера, у тому числі забезпечення можливості використовувати його для зберігання контактних лінз різної оптичної сили без ризику їх неправильного встановлення на рогівки очей після дезінфекції; - підвищення зручності експлуатації як самого контейнера, так і контактних лінз, що у ньому зберігаються. Запропонована корисна модель перевірена на практиці. Контейнер для зберігання контактних лінз, що пропонується, не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі виробництва тари для оптичних виробів, та може бути реалізований з використанням відомих технологій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Контейнер для зберігання контактних лінз, що містить два відділення для прийому контактних лінз у вигляді резервуарів, співвісно орієнтованих відносно вертикальної осі, та кришки для герметизації резервуарів, який відрізняється тим, що резервуари виконані автономними один відносно одного і з одного боку сполучені між собою за допомогою поздовжнього з'єднувального елемента, протилежні кінці якого жорстко приєднані до бічних зовнішніх поверхонь резервуарів, при цьому отвори резервуарів орієнтовані в одному напрямку. 2. Контейнер за п. 1, який відрізняється тим, що поздовжній з'єднувальний елемент виконаний у вигляді суцільного гнучкого елемента, переважно стрічки або ремінця. 3. Контейнер за п. 1, який відрізняється тим, що поздовжній з'єднувальний елемент виконаний у вигляді двох жорстких сегментів, рухомо, наприклад шарнірно, з'єднаних між собою. 4. Контейнер за п. 1, який відрізняється тим, що додатково містить застібку-фіксатор взаємного положення резервуарів, виконано переважно з протилежного боку від поздовжнього з'єднувального елемента, при цьому одна частина застібки-фіксатора виконана у вигляді фіксованого елемента, переважно гнучкого язичка з отвором, розташованого на зовнішній поверхні верхнього резервуара, а інша - у вигляді відповідного фіксуючого елемента, переважно стрижня, розташованого, відповідно, на зовнішній поверхні нижнього резервуара. 4 UA 119118 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
