Вертикальний модульний контейнер для зберігання контактних лінз

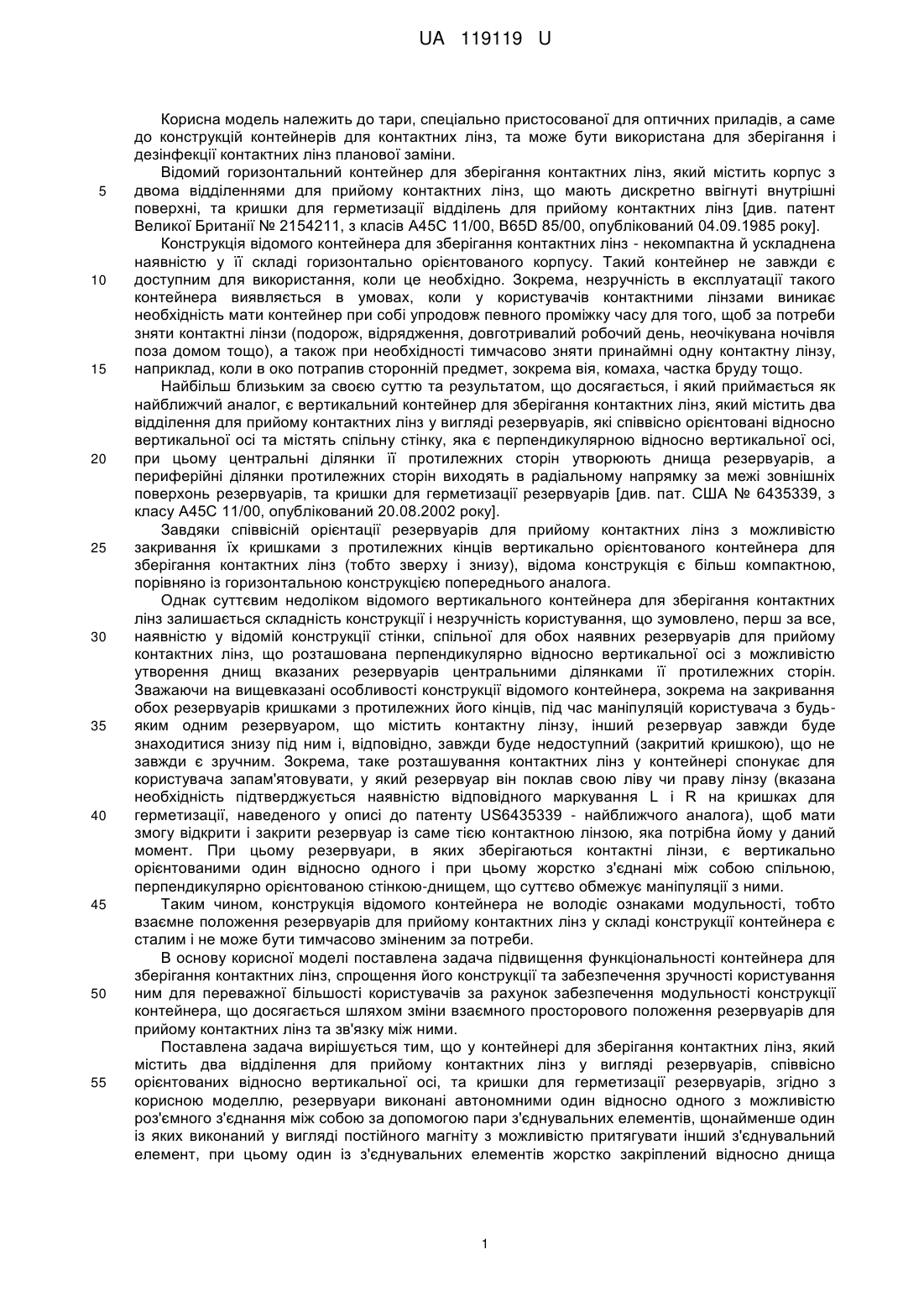

Реферат: Вертикальний модульний контейнер для зберігання контактних лінз містить два відділення для прийому контактних лінз у вигляді резервуарів, співвісно орієнтованих відносно вертикальної осі, та кришки для герметизації резервуарів. Резервуари виконані автономними один відносно одного з можливістю роз'ємного з'єднання між собою за допомогою пари з'єднувальних елементів, щонайменше один із яких виконаний у вигляді постійного магніту з можливістю притягувати інший з'єднувальний елемент, при цьому один із з'єднувальних елементів жорстко закріплений відносно днища верхнього резервуара, а інший, відповідно, жорстко закріплений відносно кришки для герметизації нижнього резервуара. UA 119119 U (12) UA 119119 U UA 119119 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тари, спеціально пристосованої для оптичних приладів, а саме до конструкцій контейнерів для контактних лінз, та може бути використана для зберігання і дезінфекції контактних лінз планової заміни. Відомий горизонтальний контейнер для зберігання контактних лінз, який містить корпус з двома відділеннями для прийому контактних лінз, що мають дискретно ввігнуті внутрішні поверхні, та кришки для герметизації відділень для прийому контактних лінз [див. патент Великої Британії № 2154211, з класів А45С 11/00, B65D 85/00, опублікований 04.09.1985 року]. Конструкція відомого контейнера для зберігання контактних лінз - некомпактна й ускладнена наявністю у її складі горизонтально орієнтованого корпусу. Такий контейнер не завжди є доступним для використання, коли це необхідно. Зокрема, незручність в експлуатації такого контейнера виявляється в умовах, коли у користувачів контактними лінзами виникає необхідність мати контейнер при собі упродовж певного проміжку часу для того, щоб за потреби зняти контактні лінзи (подорож, відрядження, довготривалий робочий день, неочікувана ночівля поза домом тощо), а також при необхідності тимчасово зняти принаймні одну контактну лінзу, наприклад, коли в око потрапив сторонній предмет, зокрема вія, комаха, частка бруду тощо. Найбільш близьким за своєю суттю та результатом, що досягається, і який приймається як найближчий аналог, є вертикальний контейнер для зберігання контактних лінз, який містить два відділення для прийому контактних лінз у вигляді резервуарів, які співвісно орієнтовані відносно вертикальної осі та містять спільну стінку, яка є перпендикулярною відносно вертикальної осі, при цьому центральні ділянки її протилежних сторін утворюють днища резервуарів, а периферійні ділянки протилежних сторін виходять в радіальному напрямку за межі зовнішніх поверхонь резервуарів, та кришки для герметизації резервуарів [див. пат. США № 6435339, з класу А45С 11/00, опублікований 20.08.2002 року]. Завдяки співвісній орієнтації резервуарів для прийому контактних лінз з можливістю закривання їх кришками з протилежних кінців вертикально орієнтованого контейнера для зберігання контактних лінз (тобто зверху і знизу), відома конструкція є більш компактною, порівняно із горизонтальною конструкцією попереднього аналога. Однак суттєвим недоліком відомого вертикального контейнера для зберігання контактних лінз залишається складність конструкції і незручність користування, що зумовлено, перш за все, наявністю у відомій конструкції стінки, спільної для обох наявних резервуарів для прийому контактних лінз, що розташована перпендикулярно відносно вертикальної осі з можливістю утворення днищ вказаних резервуарів центральними ділянками її протилежних сторін. Зважаючи на вищевказані особливості конструкції відомого контейнера, зокрема на закривання обох резервуарів кришками з протилежних його кінців, під час маніпуляцій користувача з будьяким одним резервуаром, що містить контактну лінзу, інший резервуар завжди буде знаходитися знизу під ним і, відповідно, завжди буде недоступний (закритий кришкою), що не завжди є зручним. Зокрема, таке розташування контактних лінз у контейнері спонукає для користувача запам'ятовувати, у який резервуар він поклав свою ліву чи праву лінзу (вказана необхідність підтверджується наявністю відповідного маркування L і R на кришках для герметизації, наведеного у описі до патенту US6435339 - найближчого аналога), щоб мати змогу відкрити і закрити резервуар із саме тією контактною лінзою, яка потрібна йому у даний момент. При цьому резервуари, в яких зберігаються контактні лінзи, є вертикально орієнтованими один відносно одного і при цьому жорстко з'єднані між собою спільною, перпендикулярно орієнтованою стінкою-днищем, що суттєво обмежує маніпуляції з ними. Таким чином, конструкція відомого контейнера не володіє ознаками модульності, тобто взаємне положення резервуарів для прийому контактних лінз у складі конструкції контейнера є сталим і не може бути тимчасово зміненим за потреби. В основу корисної моделі поставлена задача підвищення функціональності контейнера для зберігання контактних лінз, спрощення його конструкції та забезпечення зручності користування ним для переважної більшості користувачів за рахунок забезпечення модульності конструкції контейнера, що досягається шляхом зміни взаємного просторового положення резервуарів для прийому контактних лінз та зв'язку між ними. Поставлена задача вирішується тим, що у контейнері для зберігання контактних лінз, який містить два відділення для прийому контактних лінз у вигляді резервуарів, співвісно орієнтованих відносно вертикальної осі, та кришки для герметизації резервуарів, згідно з корисною моделлю, резервуари виконані автономними один відносно одного з можливістю роз'ємного з'єднання між собою за допомогою пари з'єднувальних елементів, щонайменше один із яких виконаний у вигляді постійного магніту з можливістю притягувати інший з'єднувальний елемент, при цьому один із з'єднувальних елементів жорстко закріплений відносно днища 1 UA 119119 U 5 10 15 20 25 30 35 40 45 50 55 верхнього резервуара, а інший, відповідно, жорстко закріплений відносно кришки для герметизації нижнього резервуара. В одному із можливих варіантів виконання корисної моделі один із з'єднувальних елементів жорстко закріплений на зовнішній поверхні днища верхнього резервуара, а інший, відповідно, жорстко закріплений на зовнішній поверхні кришки для герметизації нижнього резервуара. У іншому варіанті виконання корисної моделі обидва з'єднувальні елементи виконані у вигляді постійних магнітів, один з яких жорстко закріплений відносно днища верхнього резервуара, а інший, відповідно, жорстко закріплений відносно кришки для герметизації нижнього резервуара з можливістю взаємного притягування різнойменними полюсами. При цьому, згідно пропозиції, як постійні магніти можуть бути використані неодимові магніти. Крім того, в одному із можливих варіантів виконання корисної моделі один із з'єднувальних елементів вмонтований всередину днища верхнього резервуара, а інший, відповідно, вмонтований всередину кришки для герметизації нижнього резервуара. Перераховані ознаки є суттєвими ознаками корисної моделі, що заявляється, а їх сукупність забезпечує досягнення очікуваного технічного результату, який полягає у підвищенні функціональності конструкції контейнера для контактних лінз та зручності користування ним при зберіганні та дезінфекції контактних лінз, а також у спрощенні конструкції контейнера в цілому. Причинно-наслідковий зв'язок суттєвих ознак запропонованої корисної моделі з технічним результатом, що досягається, полягає в наступному. Завдяки тому, що резервуари для прийому контактних лінз у запропонованому вертикальному модульному контейнері виконані окремо один від одного з можливістю роз'ємного з'єднання між собою за допомогою пари з'єднувальних елементів, щонайменше один із яких виконаний у вигляді постійного магніту з можливістю притягувати інший з'єднувальний елемент таким чином, що один із з'єднувальних елементів жорстко закріплений відносно днища верхнього резервуара, а інший, відповідно, жорстко закріплений відносно кришки для герметизації нижнього резервуара, забезпечується модульність конструкції контейнера. За потреби користувач може розташовувати обидва резервуари для прийому контактних лінз у одній горизонтальній площині автономно один від одного і здійснювати маніпуляції з ними у будь-якій зручній для себе послідовності. Одночасно із цим, за рахунок наявності вищевказаних з'єднувальних елементів у складі конструкцій автономних резервуарів для прийому контактних лінз, забезпечується можливість виконувати тимчасове (роз'ємне) з'єднання між ними, а отже отримувати компактне взаємне положення резервуарів для прийому контактних лінз у транспортному стані конструкції контейнера. Таким чином користувач завжди може взяти із собою запропонований контейнер для зберігання контактних лінз, що суттєво підвищує зручність користування ним. Можливість виконання з'єднувальних елементів у кількох варіантах, зокрема, у вигляді постійного магніту і металевого елемента, що притягується даним магнітом, або у вигляді двох постійних магнітів, у тому числі неодимових, які взаємно притягуються різнойменними полюсами, а також можливість кількох варіантів закріплення вказаних з'єднувальних елементів відносно днища верхнього резервуара й кришки для герметизації нижнього резервуара, зокрема вмонтованими всередину і закріпленими на їх зовнішніх поверхнях, знаходяться в межах даної пропозиції і таким чином суттєво розширюють потенціальні можливості для реалізації запропонованої корисної моделі. Подальша суть корисної моделі пояснюється кресленнями, де зображено наступне: фіг. 1 запропонований контейнер для зберігання контактних лінз у транспортному стані, вигляд збоку; фіг. 2 - варіант виконання запропонованого контейнера для зберігання контактних лінз у транспортному стані, поздовжній розріз. Запропонований вертикальний модульний контейнер для зберігання контактних лінз містить два відділення для прийому контактних лінз у вигляді резервуарів 1 і 2. Внутрішні поверхні резервуарів виконані з можливістю утримування в них дезінфікуючого розчину для контактних лінз та власне розташування контактних лінз (не показані). Кришки 3 і 4 виконані з можливістю герметичного закривання резервуарів 1 і 2 будь-яким відомим способом, наприклад шляхом нагвинчування на зовнішні поверхні резервуарів 1 і 2, що відповідно, містять зовнішню різьбу. Резервуари 1 і 2 співвісно орієнтовані відносно вертикальної осі і при цьому виконані автономними один відносно одного з можливістю роз'ємного з'єднання між собою. Для цього відносно днища верхнього резервуара 1 жорстко закріплений з'єднувальний елемент 5, виконаний у вигляді постійного магніту. Вказаний з'єднувальний елемент 5 виконаний з можливістю притягувати інший з'єднувальний елемент 6, наприклад сталевий, жорстко закріплений відносно кришки 4 для герметизації нижнього резервуара 2. 2 UA 119119 U 5 10 15 20 25 30 35 40 45 50 55 В одному із можливих варіантів виконання корисної моделі обидва з'єднувальні елементи 5 і 6 можуть бути виконані у вигляді постійних магнітів, наприклад, неодимових, з можливістю взаємного притягування різнойменними полюсами. Крім того, в одному із можливих варіантів виконання корисної моделі (фіг. 1) з'єднувальний елемент 5 може бути жорстко закріплений на зовнішній поверхні днища верхнього резервуара 1, а з'єднувальний елемент 6, відповідно, може бути жорстко закріплений на зовнішній поверхні кришки 4 для герметизації нижнього резервуара 2. У іншому варіанті виконання корисної моделі (фіг. 2) з'єднувальний елемент 5 може бути вмонтований всередину днища верхнього резервуара 1, а з'єднувальний елемент 6, відповідно, може бути вмонтований всередину кришки 4 для герметизації нижнього резервуара 2. Запропонований вертикальний модульний контейнер для зберігання контактних лінз використовують наступним чином. Перед початком експлуатації виробу резервуари 1 і 2 роз'єднують, взявши їх руками і потягнувши у різні боки із зусиллям, що перевищує силу зчеплення з'єднувальних елементів 5 і 6 між собою. Після цього резервуари 1 і 2 розташовують, як правило, у одній горизонтальній поверхні, наприклад встановлюють на поверхні столу, тумби тощо. Кришку одного із резервуарів, наприклад кришку 3 резервуара 1, відкривають, вказаний резервуар наповнюють дезінфікуючим розчином для контактних лінз, після чого з рогівки одного ока, наприклад лівого, знімають контактну лінзу, очищують її механічним шляхом, ополіскують невеликою кількістю дезінфікуючого розчину для контактних лінз і занурюють у резервуар 1, наповнений дезінфікуючим розчином для контактних лінз, після чого резервуар 1 закривають кришкою 3. Ту саму послідовність дій виконують для контактної лінзи, знятої з рогівки правого ока, розташовуючи її для дезінфекції та зберігання у резервуарі 2 контейнера, закритому кришкою 4. Після цього конструкцію контейнера повертають у вихідне положення: резервуар 1 встановлюють зверху на резервуар 2, при цьому за рахунок притягування сталевого елемента 6 до елемента 5 у вигляді постійного магніту (або у іншому варіанті - за рахунок дії магнітного поля, створеного постійними магнітами), забезпечується надійне утримування верхнього резервуара 1 відносно нижнього резервуара 2. У такому положенні запропонований контейнер можна транспортувати без ризику самовільного роз'єднання його модульної конструкції (особливо міцною І надійною є конструкція, у якій обидва з'єднувальні елементи виконані у вигляді неодимових магнітів). Обидві контактні лінзи залишають у відповідних їм резервуарах для дезінфекції на певнийчас (зазвичай близько 4-6 годин). Очищені та продезінфіковані лінзи по черзі виймають із резервуарів 1 і 2 контейнера і одягають на рогівки очей. З резервуарів 1 і 2 виливають відпрацьований розчин, ополіскують їх свіжим дезінфікуючим розчином для контактних лінз, просушують на відкритому повітрі і закривають кришками 3 і 4. Після цього резервуари 1 і 2 знову з'єднують між собою вищеописаним способом. Суттєва відмінність запропонованої корисної моделі від раніш відомих полягає у забезпеченні компактної модульної вертикально орієнтованої конструкції контейнера для зберігання контактних лінз за рахунок зміни взаємного просторового положення його резервуарів та зв'язку між ними у складі єдиної конструкції виробу. Саме вказана відмінність забезпечує основні технічні переваги запропонованої корисної моделі, у порівнянні з найближчим аналогом, а саме: - розширення функціональності контейнера для зберігання контактних лінз за рахунок вільного доступу до вмісту його резервуарів для прийому контактних лінз у складі запропонованої модульної конструкції; - підвищення зручності експлуатації контейнера для зберігання контактних лінз для переважної більшості користувачів, у тому числі й у "дорожніх умовах", з цієї ж причини; - спрощення конструкції контейнера для зберігання контактних лінз та забезпечення її компактності за рахунок автономної конструкції резервуарів для прийому контактних лінз. Запропонована корисна модель перевірена на практиці. Вертикальний модульний контейнер для зберігання контактних лінз, що пропонується, не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі виробництва тари для оптичних виробів, та може бути реалізований з використанням відомих технологій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Вертикальний модульний контейнер для зберігання контактних лінз, який містить два відділення для прийому контактних лінз у вигляді резервуарів, співвісно орієнтованих відносно 3 UA 119119 U 5 10 15 20 вертикальної осі, та кришки для герметизації резервуарів, який відрізняється тим, що резервуари виконані автономними один відносно одного з можливістю роз'ємного з'єднання між собою за допомогою пари з'єднувальних елементів, щонайменше один із яких виконаний у вигляді постійного магніту з можливістю притягувати інший з'єднувальний елемент, при цьому один із з'єднувальних елементів жорстко закріплений відносно днища верхнього резервуара, а інший, відповідно, жорстко закріплений відносно кришки для герметизації нижнього резервуара. 2. Контейнер для зберігання контактних лінз за п. 1, який відрізняється тим, що один із з'єднувальних елементів жорстко закріплений на зовнішній поверхні днища верхнього резервуара, а інший, відповідно, жорстко закріплений на зовнішній поверхні кришки для герметизації нижнього резервуара. 3. Контейнер для зберігання контактних лінз за п. 1, який відрізняється тим, що обидва з'єднувальні елементи виконані у вигляді постійних магнітів, один з яких жорстко закріплений відносно днища верхнього резервуара, а інший, відповідно, жорстко закріплений відносно кришки для герметизації нижнього резервуара з можливістю взаємного притягування різнойменними полюсами. 4. Контейнер для зберігання контактних лінз за п. 3, який відрізняється тим, що як постійні магніти використані неодимові магніти. 5. Контейнер для зберігання контактних лінз за п. 3, який відрізняється тим, що один із з'єднувальних елементів вмонтований всередину днища верхнього резервуара, а інший, відповідно, вмонтований всередину кришки для герметизації нижнього резервуара. 4 UA 119119 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
