Спосіб формування профілю заданої форми для натяжних стель

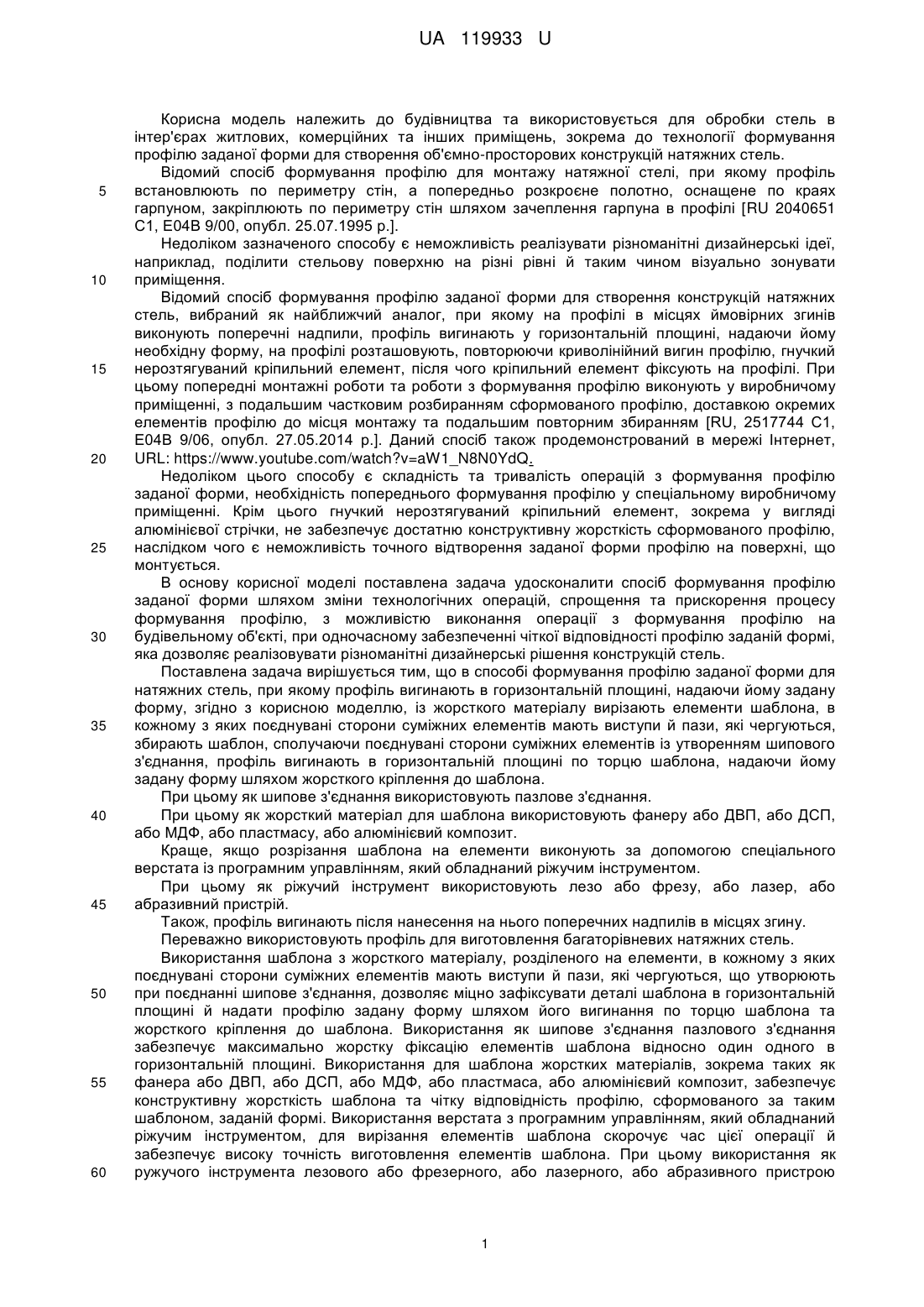

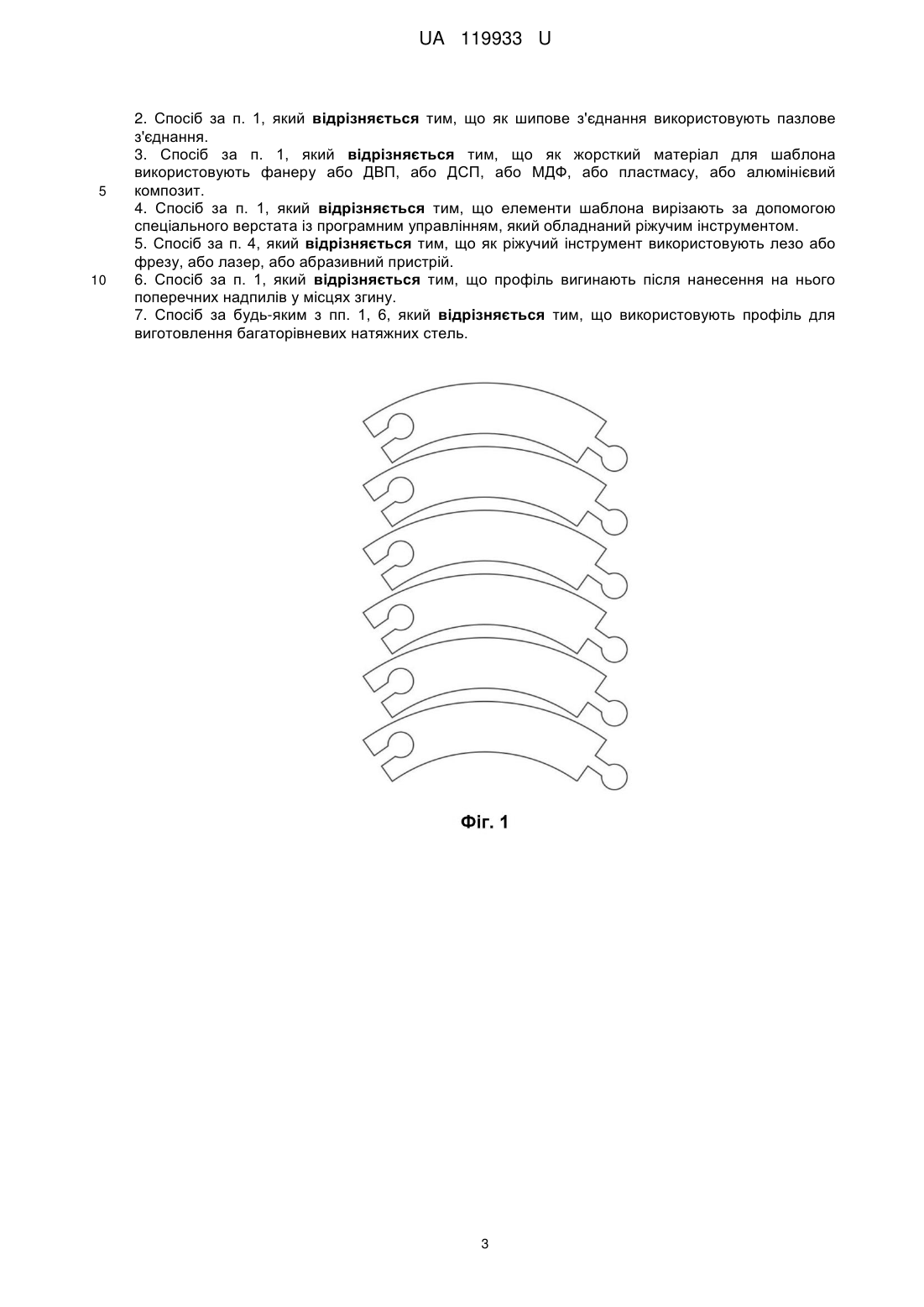

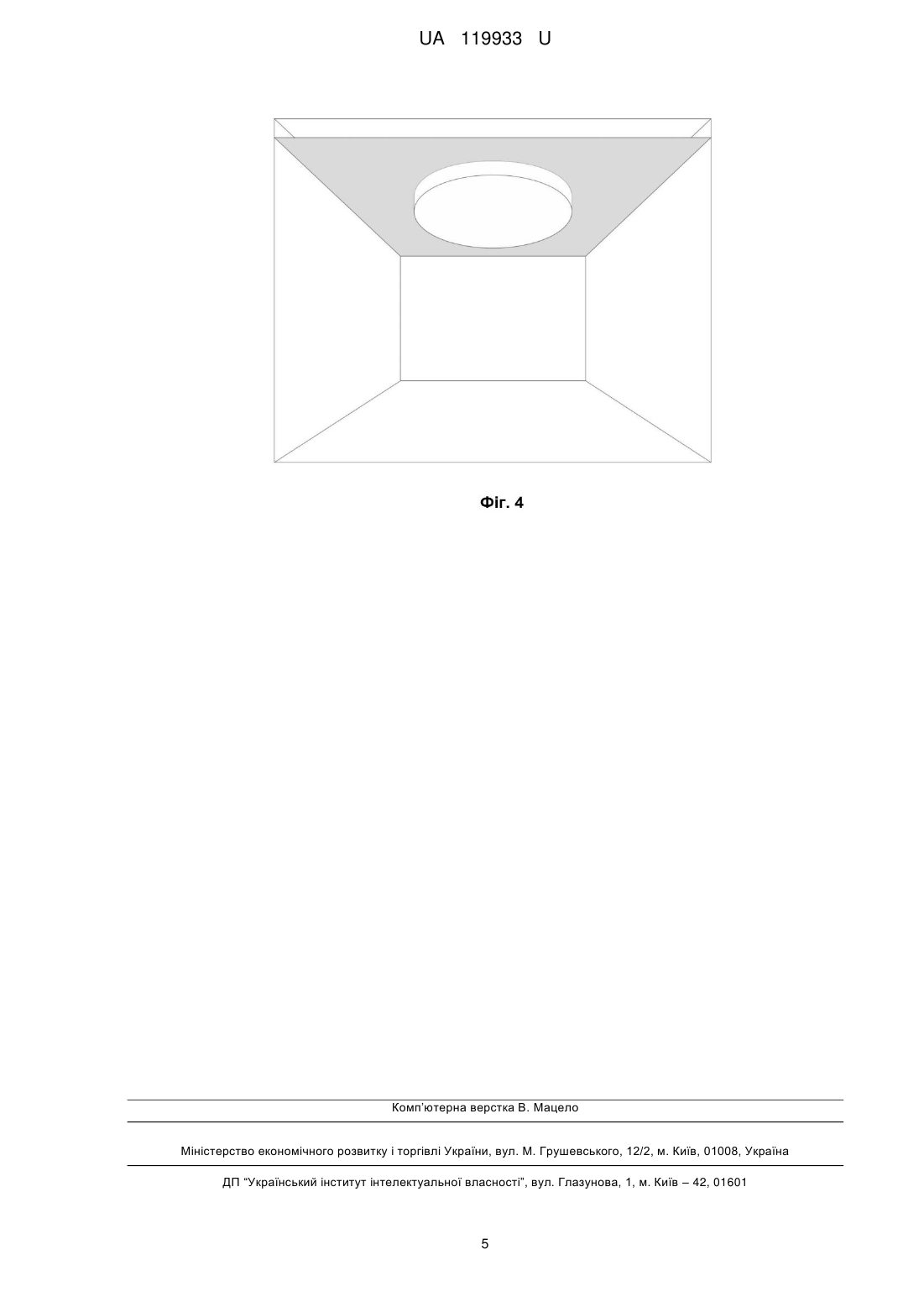

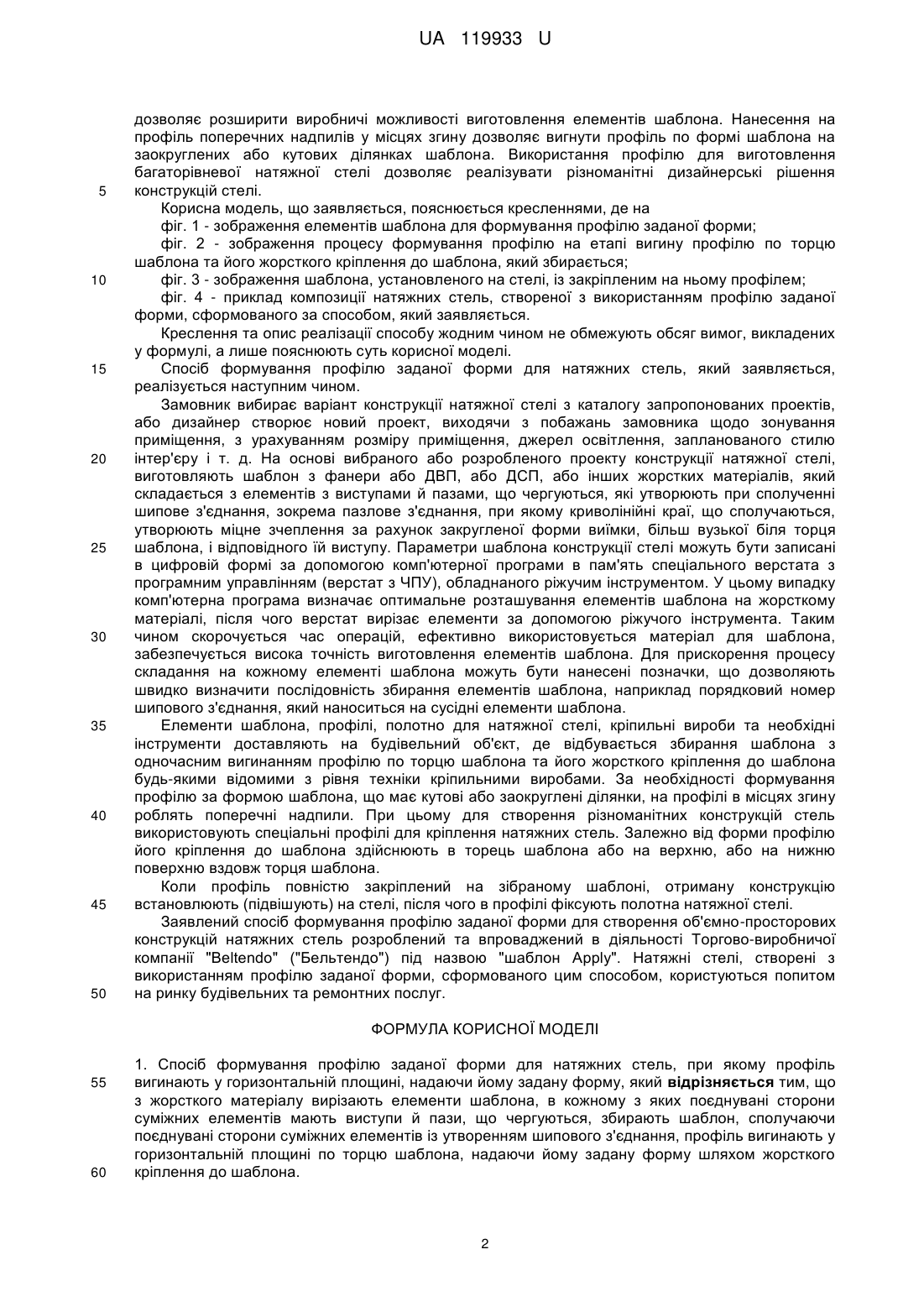

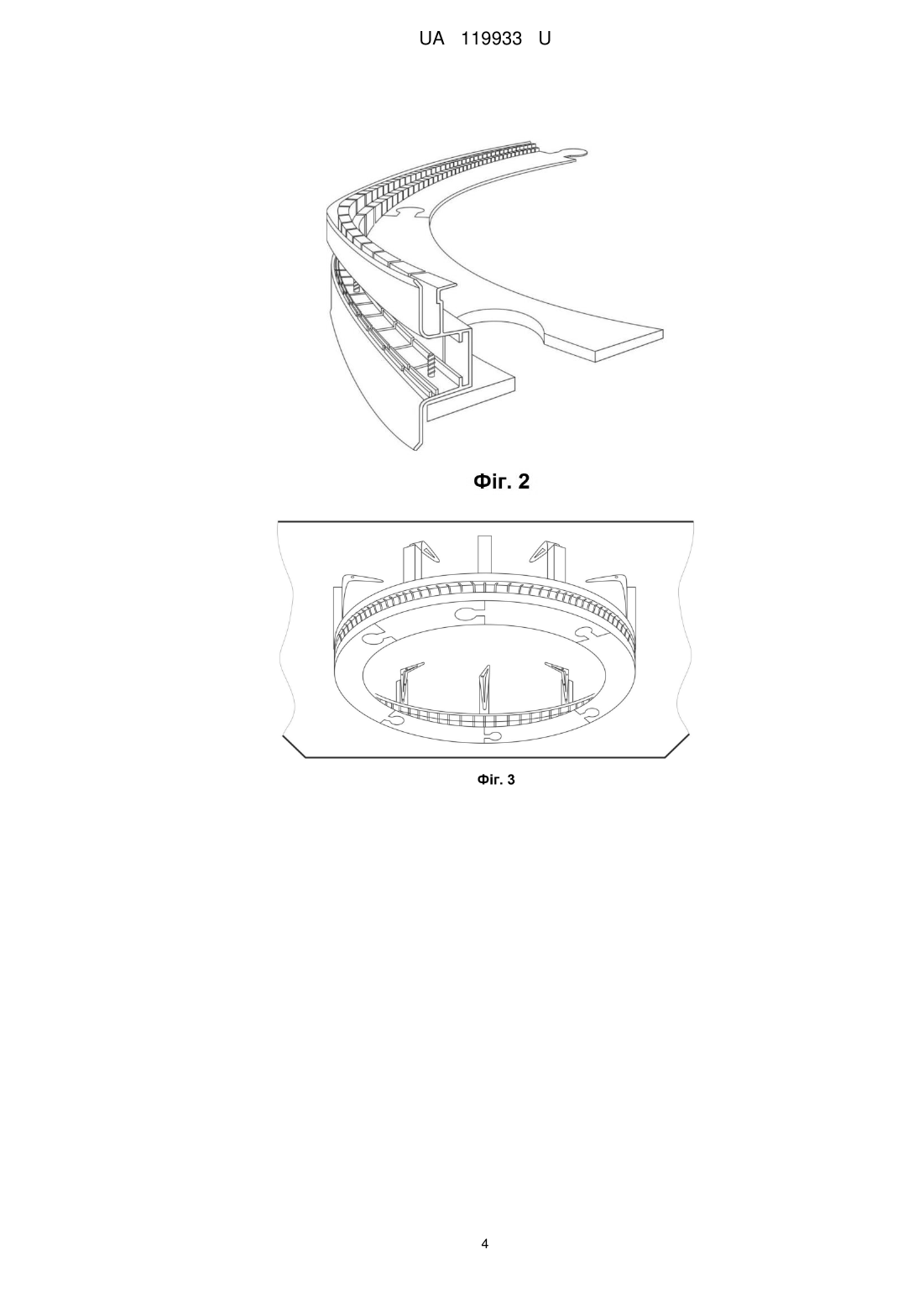

Реферат: Спосіб формування профілю заданої форми для натяжних стель, при якому профіль вигинають у горизонтальній площині, надаючи йому задану форму. З жорсткого матеріалу вирізають елементи шаблона, в кожному з яких поєднувані сторони суміжних елементів мають виступи й пази, що чергуються. Збирають шаблон, сполучаючи поєднувані сторони суміжних елементів із утворенням шипового з'єднання. Профіль вигинають у горизонтальній площині по торцю шаблона, надаючи йому задану форму шляхом жорсткого кріплення до шаблона. UA 119933 U (12) UA 119933 U UA 119933 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва та використовується для обробки стель в інтер'єрах житлових, комерційних та інших приміщень, зокрема до технології формування профілю заданої форми для створення об'ємно-просторових конструкцій натяжних стель. Відомий спосіб формування профілю для монтажу натяжної стелі, при якому профіль встановлюють по периметру стін, а попередньо розкроєне полотно, оснащене по краях гарпуном, закріплюють по периметру стін шляхом зачеплення гарпуна в профілі [RU 2040651 С1, Е04В 9/00, опубл. 25.07.1995 р.]. Недоліком зазначеного способу є неможливість реалізувати різноманітні дизайнерські ідеї, наприклад, поділити стельову поверхню на різні рівні й таким чином візуально зонувати приміщення. Відомий спосіб формування профілю заданої форми для створення конструкцій натяжних стель, вибраний як найближчий аналог, при якому на профілі в місцях ймовірних згинів виконують поперечні надпили, профіль вигинають у горизонтальній площині, надаючи йому необхідну форму, на профілі розташовують, повторюючи криволінійний вигин профілю, гнучкий нерозтягуваний кріпильний елемент, після чого кріпильний елемент фіксують на профілі. При цьому попередні монтажні роботи та роботи з формування профілю виконують у виробничому приміщенні, з подальшим частковим розбиранням сформованого профілю, доставкою окремих елементів профілю до місця монтажу та подальшим повторним збиранням [RU, 2517744 С1, Е04В 9/06, опубл. 27.05.2014 р.]. Даний спосіб також продемонстрований в мережі Інтернет, URL: https://www.youtube.com/watch?v=aW1_N8N0YdQ. Недоліком цього способу є складність та тривалість операцій з формування профілю заданої форми, необхідність попереднього формування профілю у спеціальному виробничому приміщенні. Крім цього гнучкий нерозтягуваний кріпильний елемент, зокрема у вигляді алюмінієвої стрічки, не забезпечує достатню конструктивну жорсткість сформованого профілю, наслідком чого є неможливість точного відтворення заданої форми профілю на поверхні, що монтується. В основу корисної моделі поставлена задача удосконалити спосіб формування профілю заданої форми шляхом зміни технологічних операцій, спрощення та прискорення процесу формування профілю, з можливістю виконання операції з формування профілю на будівельному об'єкті, при одночасному забезпеченні чіткої відповідності профілю заданій формі, яка дозволяє реалізовувати різноманітні дизайнерські рішення конструкцій стель. Поставлена задача вирішується тим, що в способі формування профілю заданої форми для натяжних стель, при якому профіль вигинають в горизонтальній площині, надаючи йому задану форму, згідно з корисною моделлю, із жорсткого матеріалу вирізають елементи шаблона, в кожному з яких поєднувані сторони суміжних елементів мають виступи й пази, які чергуються, збирають шаблон, сполучаючи поєднувані сторони суміжних елементів із утворенням шипового з'єднання, профіль вигинають в горизонтальній площині по торцю шаблона, надаючи йому задану форму шляхом жорсткого кріплення до шаблона. При цьому як шипове з'єднання використовують пазлове з'єднання. При цьому як жорсткий матеріал для шаблона використовують фанеру або ДВП, або ДСП, або МДФ, або пластмасу, або алюмінієвий композит. Краще, якщо розрізання шаблона на елементи виконують за допомогою спеціального верстата із програмним управлінням, який обладнаний ріжучим інструментом. При цьому як ріжучий інструмент використовують лезо або фрезу, або лазер, або абразивний пристрій. Також, профіль вигинають після нанесення на нього поперечних надпилів в місцях згину. Переважно використовують профіль для виготовлення багаторівневих натяжних стель. Використання шаблона з жорсткого матеріалу, розділеного на елементи, в кожному з яких поєднувані сторони суміжних елементів мають виступи й пази, які чергуються, що утворюють при поєднанні шипове з'єднання, дозволяє міцно зафіксувати деталі шаблона в горизонтальній площині й надати профілю задану форму шляхом його вигинання по торцю шаблона та жорсткого кріплення до шаблона. Використання як шипове з'єднання пазлового з'єднання забезпечує максимально жорстку фіксацію елементів шаблона відносно один одного в горизонтальній площині. Використання для шаблона жорстких матеріалів, зокрема таких як фанера або ДВП, або ДСП, або МДФ, або пластмаса, або алюмінієвий композит, забезпечує конструктивну жорсткість шаблона та чітку відповідність профілю, сформованого за таким шаблоном, заданій формі. Використання верстата з програмним управлінням, який обладнаний ріжучим інструментом, для вирізання елементів шаблона скорочує час цієї операції й забезпечує високу точність виготовлення елементів шаблона. При цьому використання як ружучого інструмента лезового або фрезерного, або лазерного, або абразивного пристрою 1 UA 119933 U 5 10 15 20 25 30 35 40 45 50 дозволяє розширити виробничі можливості виготовлення елементів шаблона. Нанесення на профіль поперечних надпилів у місцях згину дозволяє вигнути профіль по формі шаблона на заокруглених або кутових ділянках шаблона. Використання профілю для виготовлення багаторівневої натяжної стелі дозволяє реалізувати різноманітні дизайнерські рішення конструкцій стелі. Корисна модель, що заявляється, пояснюється кресленнями, де на фіг. 1 - зображення елементів шаблона для формування профілю заданої форми; фіг. 2 - зображення процесу формування профілю на етапі вигину профілю по торцю шаблона та його жорсткого кріплення до шаблона, який збирається; фіг. 3 - зображення шаблона, установленого на стелі, із закріпленим на ньому профілем; фіг. 4 - приклад композиції натяжних стель, створеної з використанням профілю заданої форми, сформованого за способом, який заявляється. Креслення та опис реалізації способу жодним чином не обмежують обсяг вимог, викладених у формулі, а лише пояснюють суть корисної моделі. Спосіб формування профілю заданої форми для натяжних стель, який заявляється, реалізується наступним чином. Замовник вибирає варіант конструкції натяжної стелі з каталогу запропонованих проектів, або дизайнер створює новий проект, виходячи з побажань замовника щодо зонування приміщення, з урахуванням розміру приміщення, джерел освітлення, запланованого стилю інтер'єру і т. д. На основі вибраного або розробленого проекту конструкції натяжної стелі, виготовляють шаблон з фанери або ДВП, або ДСП, або інших жорстких матеріалів, який складається з елементів з виступами й пазами, що чергуються, які утворюють при сполученні шипове з'єднання, зокрема пазлове з'єднання, при якому криволінійні краї, що сполучаються, утворюють міцне зчеплення за рахунок закругленої форми виїмки, більш вузької біля торця шаблона, і відповідного їй виступу. Параметри шаблона конструкції стелі можуть бути записані в цифровій формі за допомогою комп'ютерної програми в пам'ять спеціального верстата з програмним управлінням (верстат з ЧПУ), обладнаного ріжучим інструментом. У цьому випадку комп'ютерна програма визначає оптимальне розташування елементів шаблона на жорсткому матеріалі, після чого верстат вирізає елементи за допомогою ріжучого інструмента. Таким чином скорочується час операцій, ефективно використовується матеріал для шаблона, забезпечується висока точність виготовлення елементів шаблона. Для прискорення процесу складання на кожному елементі шаблона можуть бути нанесені позначки, що дозволяють швидко визначити послідовність збирання елементів шаблона, наприклад порядковий номер шипового з'єднання, який наноситься на сусідні елементи шаблона. Елементи шаблона, профілі, полотно для натяжної стелі, кріпильні вироби та необхідні інструменти доставляють на будівельний об'єкт, де відбувається збирання шаблона з одночасним вигинанням профілю по торцю шаблона та його жорсткого кріплення до шаблона будь-якими відомими з рівня техніки кріпильними виробами. За необхідності формування профілю за формою шаблона, що має кутові або заокруглені ділянки, на профілі в місцях згину роблять поперечні надпили. При цьому для створення різноманітних конструкцій стель використовують спеціальні профілі для кріплення натяжних стель. Залежно від форми профілю його кріплення до шаблона здійснюють в торець шаблона або на верхню, або на нижню поверхню вздовж торця шаблона. Коли профіль повністю закріплений на зібраному шаблоні, отриману конструкцію встановлюють (підвішують) на стелі, після чого в профілі фіксують полотна натяжної стелі. Заявлений спосіб формування профілю заданої форми для створення об'ємно-просторових конструкцій натяжних стель розроблений та впроваджений в діяльності Торгово-виробничої компанії "Beltendo" ("Бельтендо") під назвою "шаблон Apply". Натяжні стелі, створені з використанням профілю заданої форми, сформованого цим способом, користуються попитом на ринку будівельних та ремонтних послуг. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Спосіб формування профілю заданої форми для натяжних стель, при якому профіль вигинають у горизонтальній площині, надаючи йому задану форму, який відрізняється тим, що з жорсткого матеріалу вирізають елементи шаблона, в кожному з яких поєднувані сторони суміжних елементів мають виступи й пази, що чергуються, збирають шаблон, сполучаючи поєднувані сторони суміжних елементів із утворенням шипового з'єднання, профіль вигинають у горизонтальній площині по торцю шаблона, надаючи йому задану форму шляхом жорсткого кріплення до шаблона. 2 UA 119933 U 5 10 2. Спосіб за п. 1, який відрізняється тим, що як шипове з'єднання використовують пазлове з'єднання. 3. Спосіб за п. 1, який відрізняється тим, що як жорсткий матеріал для шаблона використовують фанеру або ДВП, або ДСП, або МДФ, або пластмасу, або алюмінієвий композит. 4. Спосіб за п. 1, який відрізняється тим, що елементи шаблона вирізають за допомогою спеціального верстата із програмним управлінням, який обладнаний ріжучим інструментом. 5. Спосіб за п. 4, який відрізняється тим, що як ріжучий інструмент використовують лезо або фрезу, або лазер, або абразивний пристрій. 6. Спосіб за п. 1, який відрізняється тим, що профіль вигинають після нанесення на нього поперечних надпилів у місцях згину. 7. Спосіб за будь-яким з пп. 1, 6, який відрізняється тим, що використовують профіль для виготовлення багаторівневих натяжних стель. 3 UA 119933 U 4 UA 119933 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
