Формула / Реферат

1. Спосіб визначення кількості випусків рідких продуктів плавки, що включає вимірювання різниці електропотенціалів на кожусі доменної печі в зоні чавунної льотки, який відрізняється тим, що кількість додатково необхідних випусків визначають за співвідношенням сумарної за добу величини інтервалів часу, що відповідають стабілізації різниці електропотенціалів безпосередньо перед початками випусків, і середньої тривалості випуску за добу.

2. Спосіб за п. 1, який відрізняється тим, що зайву кількість випусків за добу зменшують до появи стабільної складової різниці електропотенціалів безпосередньо перед початком кожного випуску.

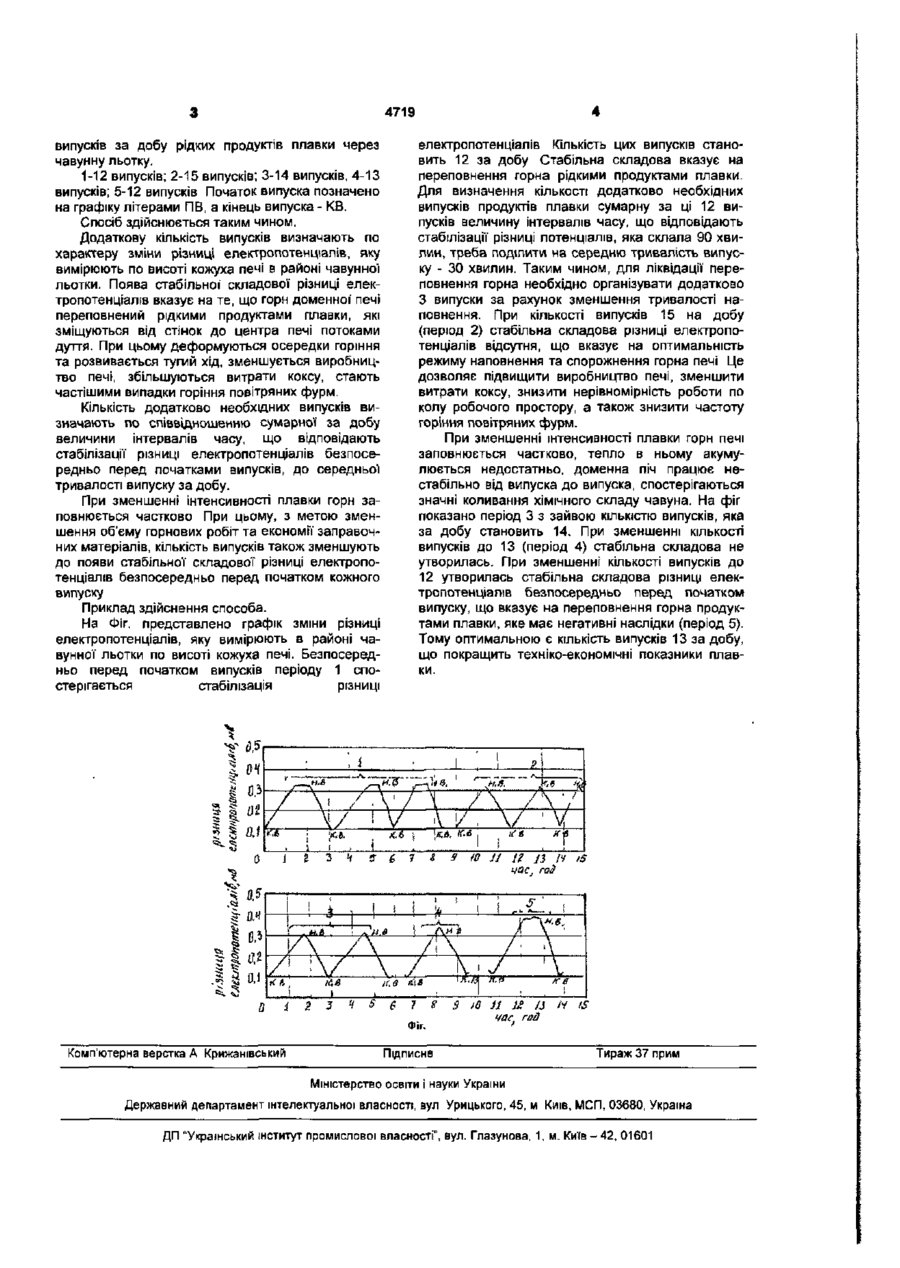

Текст

1, Спосіб визначення кількості випусків рідких продуктів плавки, що включає вимірювання різниці електропотенціалів на кожусі доменної печі в зоні чавунної льотки, який відрізняється тим, що кількість додатково необхідних випусків визначають за співвідношенням сумарної за добу величини інтервалів часу, що відповідають стабілізації різниці електропотенціалів безпосередньо перед початками випусків, і середньої тривалості випуску за добу. 2. Спосіб за п. 1, який відрізняється тим, що зайву кількість випусків за добу зменшують до появи стабільної складової різниці електропотенціалів безпосередньо перед початком кожного випуску Корисна модель відноситься до чорної металургії, переважно до способів управління доменною піччю, а саме - до оптимізації режиму випусків продуктів плавки Відомий спосіб визначення кількості випусків рідких продуктів плавки з доменної печі, заснований на розрахунку ступеню заповнення горна по кількості проплавлених подач та виходу з них чавуна та шлака [И.Г. Товаровский, Р.Д Каменев, Г.Б. Рабинович Доменная плавка в мощных печах. - М.: Металлургия, 1968 - 114с]. Недоліком відомого способу є те, що він не забезпечує достатньої точності визначення кількості випусків продуктів плавки через неможливість урахування реальних показників порозності та густоти шлаку, що залишається в горні після закінчення випуску Найбільш близьким по технічному рішенню є спосіб виміру рівня рідких фаз в горні шахтної печі та визначення на підставі цього ступеню заповнення горна, який полягає в тому, що при масштабуванні різниці електропотенціалів поміж горизонтами чавунної та шлакової* льоток, нижній рівень рідких фаз визначають по моменту закінчення випуску продуктів плавки, а верхній рівень - по напрямку зміни температури води, яка охолоджує шлакову фурму [Способ измерения уровня жидких фаз в горне шахтной печи: А с 998513 СССР, МКИ С21В 7/24 / A M . Новохатский и др (СССР) 3248562 / 22-02; Заявлено 09.02.81; Опубл. 23.02 83, Бюл. №7 - 4с]. Недоліком відомого технічного рішення є відсутність можливості точного визначення кількості випусків рідких продуктів плавки з горна доменної печі, оскільки їхній рівень фіксується від горизонта чавунної до горизонта шлакової'льотки. В основу корисної моделі поставлене завдання удосконалити спосіб визначення кількості випусків рідких продуктів плавки за добу, в якому в залежності від характеру складової різниці електропотенціалів безпосередньо перед початком випуску чавуна та шлаку визначають оптимальну кількість випусків, що дозволяє оптимізувати режими заповнення та спорожнення горна печі та покращити техніко-економічні показники плавки. Поставлене завдання досягається тим, що в способі визначення кількості випусків рідких продуктів плавки, що містить вимірювання різниці електропотенціалів на кожусі доменної печі в районі чавунної льотки, згідно корисної моделі, кількість додатково необхідних випусків визначають по співвідношенню сумарної за добу величини інтервалів часу, що відповідають стабілізації' різниці електропотенціалів безпосередньо перед початками випусків, до середньої тривалості випуску за добу, а зайву кількість випусків за добу зменшують до появи стабільної складової різниці електропотенціалів безпосередньо перед початком кожного випуску. На Фіг. відображена зміна різниці електропотенціалів на кожусі печі в секторі чавунної льотки. Періоди роботи доменної печі з різною кількістю о 4719 електропотенціалів Кількість цих випусків становить 12 за добу Стабільна складова вказує на переповнення горна рідкими продуктами плавки. Для визначення кількості додатково необхідних випусків продуктів плавки сумарну за ці 12 випусків величину інтервалів часу, що відповідають стабілізації різниці потенціалів, яка склала 90 хвилин, треба поділити на середню тривалість випуску - ЗО хвилин. Таким чином, для ліквідації переповнення горна необхідно організувати додатково З випуски за рахунок зменшення тривалості наповнення. При кількості випусків 15 на добу (період 2) стабільна складова різниці електропотенціалів відсутня, що вказує на оптимальність режиму наповнення та спорожнення горна печі Це дозволяє підвищити виробництво печі, зменшити витрати коксу, знизити нерівномірність роботи по колу робочого простору, а також знизити частоту горіння повітряних фурм. випусків за добу рідких продуктів плавки через чавунну льотку. 1-12 випусків; 2-15 випусків; 3-14 випусків, 4-13 випусків; 5-12 випусків Початок випуска позначено на графіку літерами ПВ, а кінець випуска - KB. Спосіб здійснюється таким чином. Додаткову кількість випусків визначають по характеру зміни різниці електропотенціалів, яку вимірюють по висоті кожуха печі в районі чавунної льотки. Поява стабільної складової різниці електропотенціалів вказує на те, що горн доменної печі переповнений рідкими продуктами плавки, які зміщуються від стінок до центра печі потоками дуття. При цьому деформуються осередки горіння та розвивається тугий хід, зменшується виробництво печі, збільшуються витрати коксу, стають частішими випадки горіння повітряних фурм. Кількість додатково необхідних випусків визначають по співвідношенню сумарної за добу величини інтервалів часу, що відповідають стабілізації різниці електропотенціалів безпосередньо перед початками випусків, до середньої тривалості випуску за добу. При зменшенні інтенсивності плавки горн заповнюється частково При цьому, з метою зменшення об'єму горнових робіт та економії заправочних матеріалів, кількість випусків також зменшують до появи стабільної складової різниці електропотенціалів безпосередньо перед початком кожного випуску Приклад здійснення способа. На Фіг. представлено графік зміни різниці електропотенціалів, яку вимірюють в районі чавунної льотки по висоті кожуха печі. Безпосередньо перед початком випусків періоду 1 спостерігається стабілізація різниці I он При зменшенні інтенсивності плавки горн печі заповнюється частково, тепло в ньому акумулюється недостатньо, доменна піч працює нестабільно від вилуска до випуска, спостерігаються значні коливання хімічного складу чавуна. На фіг показано період 3 з зайвою КІЛЬКІСТЮ випусків, яка за добу становить 14. При зменшенні кількості випусків до 13 (період 4) стабільна складова не утворилась. При зменшенні кількості випусків до 12 утворилась стабільна складова різниці електропотенціалів безпосередньо перед початком випуску, що вказує на переповнення горна продуктами плавки, яке має негативні наслідки (період 5). Тому оптимальною є кількість випусків 13 за добу, що покращить техніко-економічні показники плавки. 1 ', і r I 0.3 / \ / • V / : '< c • і 2 .5 Ъ і f it Л /s і . Н і 5 £ 7 і ! .. hi.4 /Л Л/ 1 2 . І 3 \ I/' 1 і[ V \ Q 1 Ч 5 S л , V А\ 7 З \'/ V "Г ''• /у /S s' , /. л ! V g Ге—Ц (О J/ \ *~С \в / п. A і '^ Фіг. Комп'ютерна верстка А Крижанівський 9 1 V /re Ю Sf 12 /j час, гяЗ Підписне /У IS ' Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

A method for the determination of amount of liquid melt products discharges

Автори англійською

Lytvynov Leonid Fedorovych, Dymchenko Yevhen Mykolaiovych, Padalka Volodymyr Pavlovych, Kuznetsov Oleksandr Mykhailovych

Назва патенту російською

Способ определения количества выпусков жидких продуктов плавки

Автори російською

Литвинов Леонид Федорович, Димченко Евгений Николаевич, Падалка Владимир Павлович, Кузнецов Александр Михайлович

МПК / Мітки

МПК: C21B 7/24
