Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ла для мобільної суміщеної лазерної вимірювальної системи
Номер патенту: 120490
Опубліковано: 10.11.2017
Автори: Сачук Ігор Іванович, Коробков Юрій Вікторович, Кожушко Ярослав Миколайович, Гриб Дмитро Анатолійович, Долина Михайло Петрович, Звєрєв Олексій Олексійович, Луковський Олег Ярославович, Журавльов Олександр Олександрович, Коваль Володимир Валерійович, Коломійцев Олексій Володимирович
Формула / Реферат

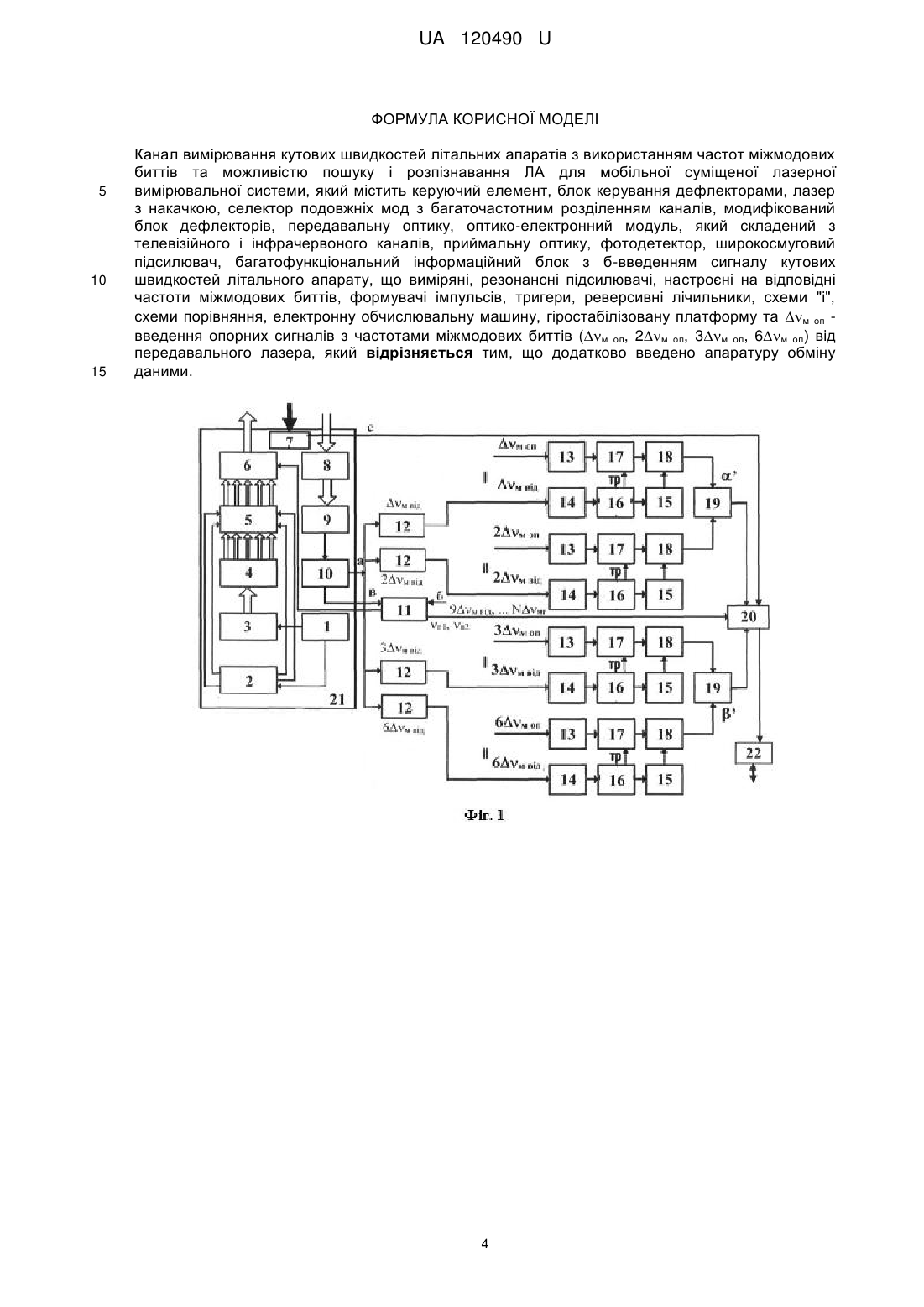

Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б-введенням сигналу кутових швидкостей літального апарату, що виміряні, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми "і", схеми порівняння, електронну обчислювальну машину, гіростабілізовану платформу та Dnм оп - введення опорних сигналів з частотами міжмодових биттів (Dnм оп, 2Dnм оп, 3Dnм оп, 6Dnм оп) від передавального лазера, який відрізняється тим, що додатково введено апаратуру обміну даними.
Текст

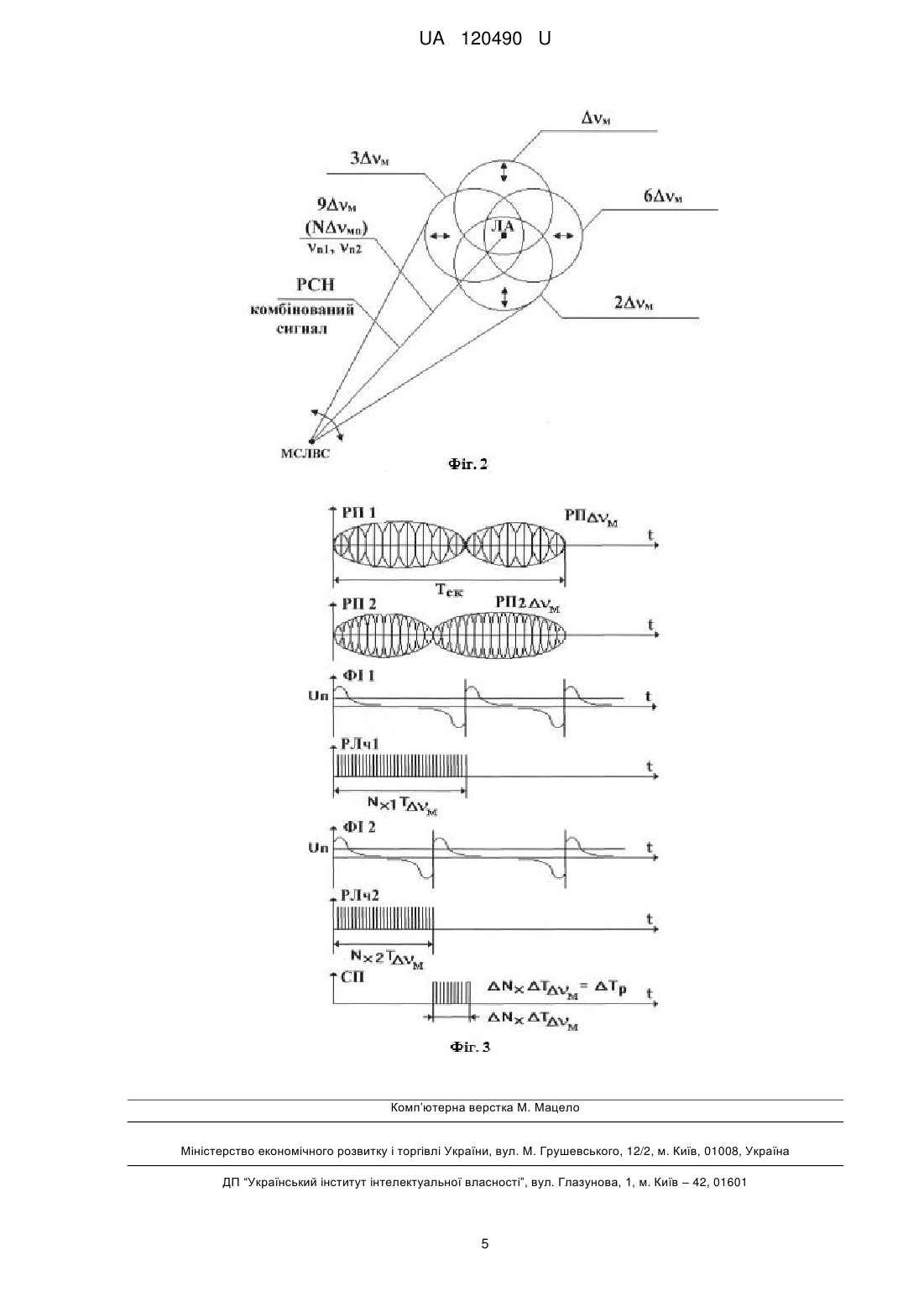

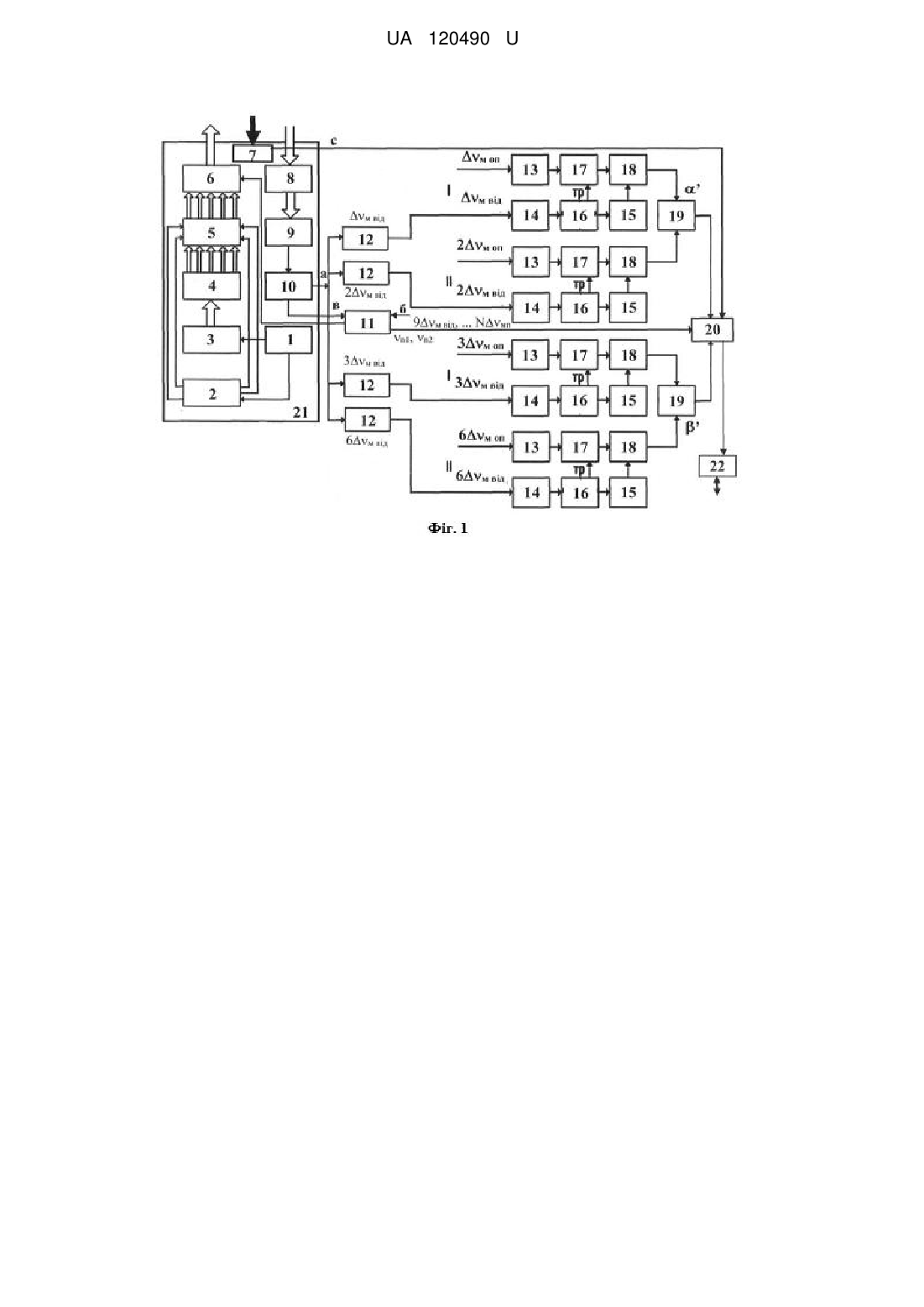

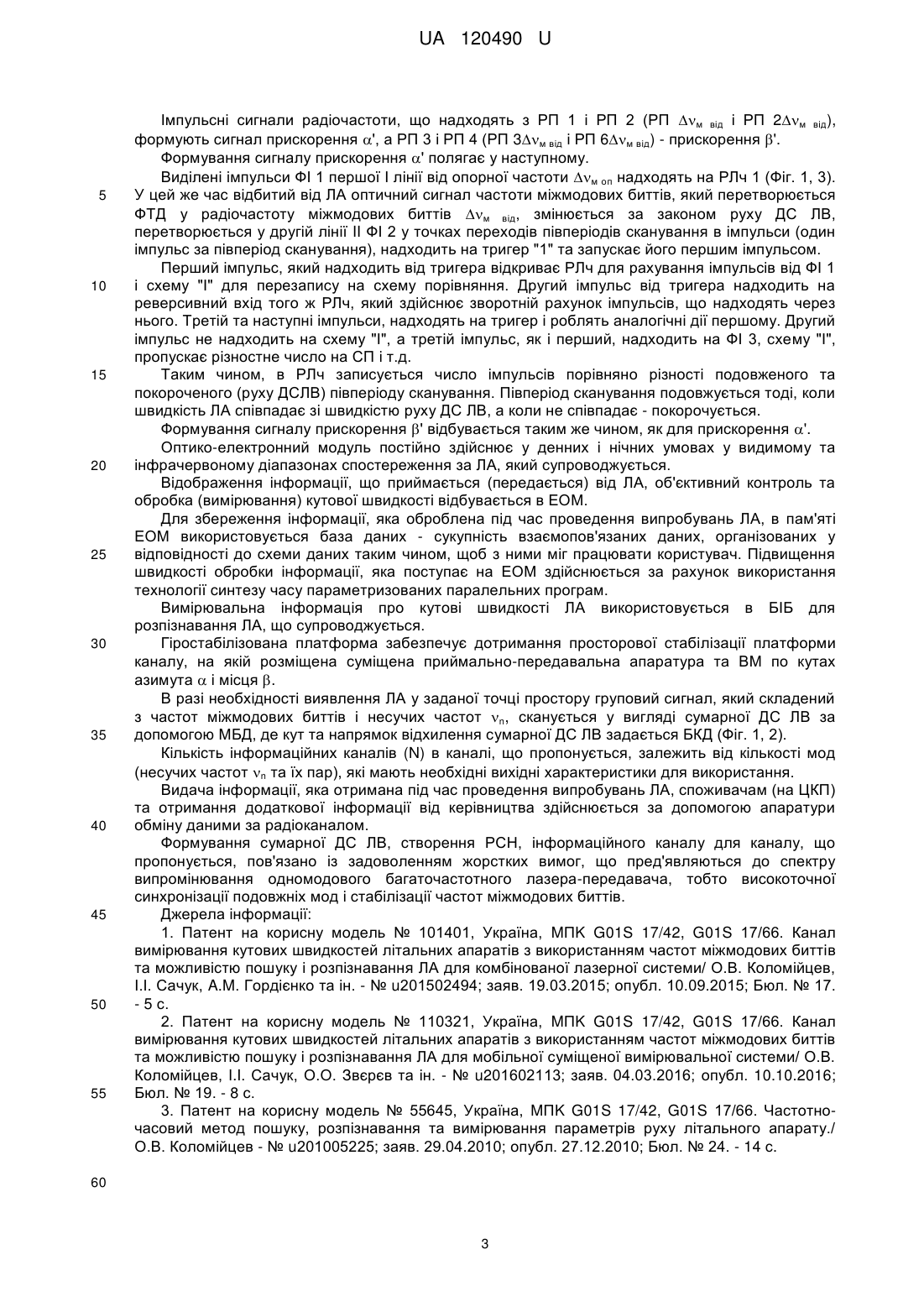

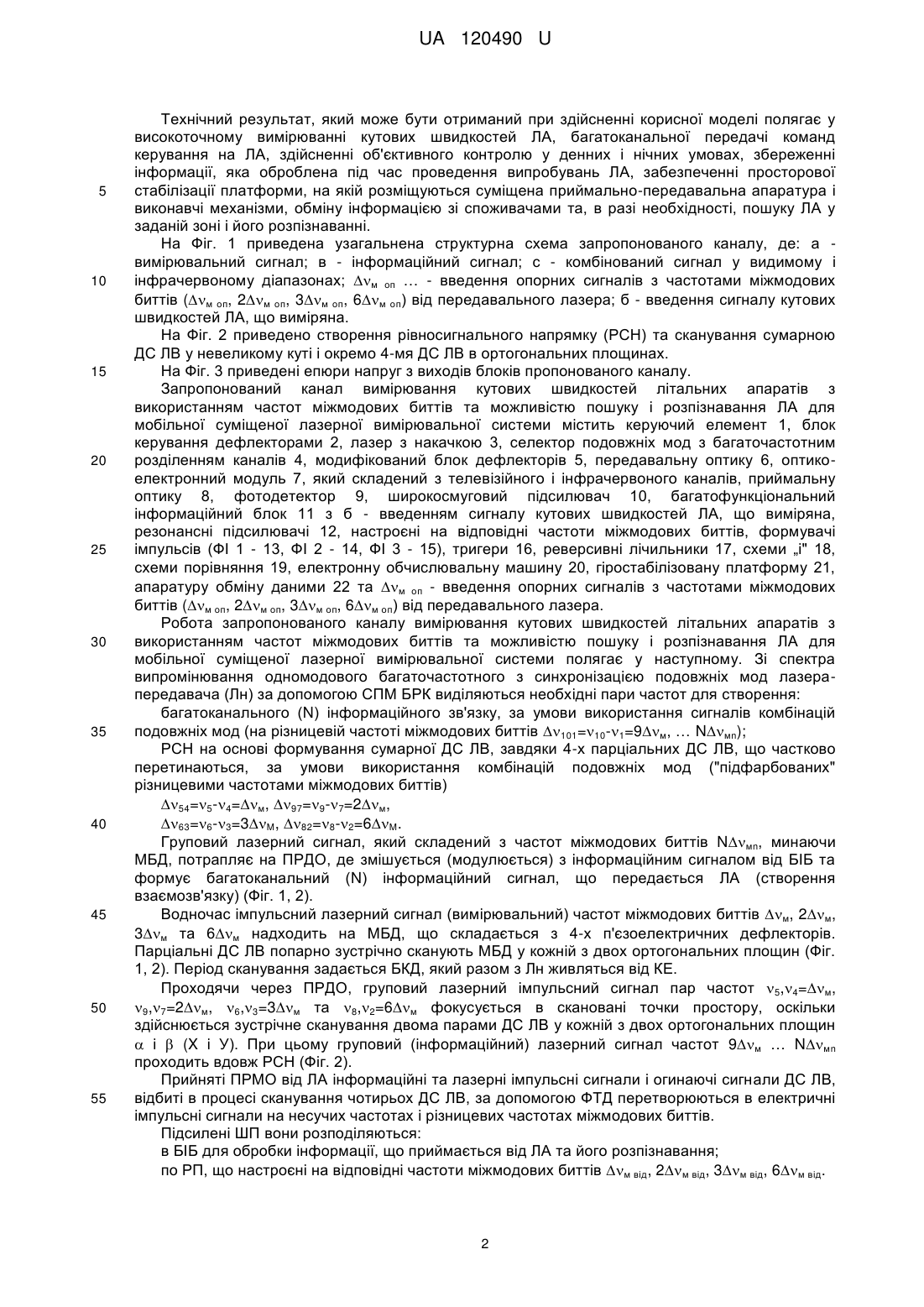

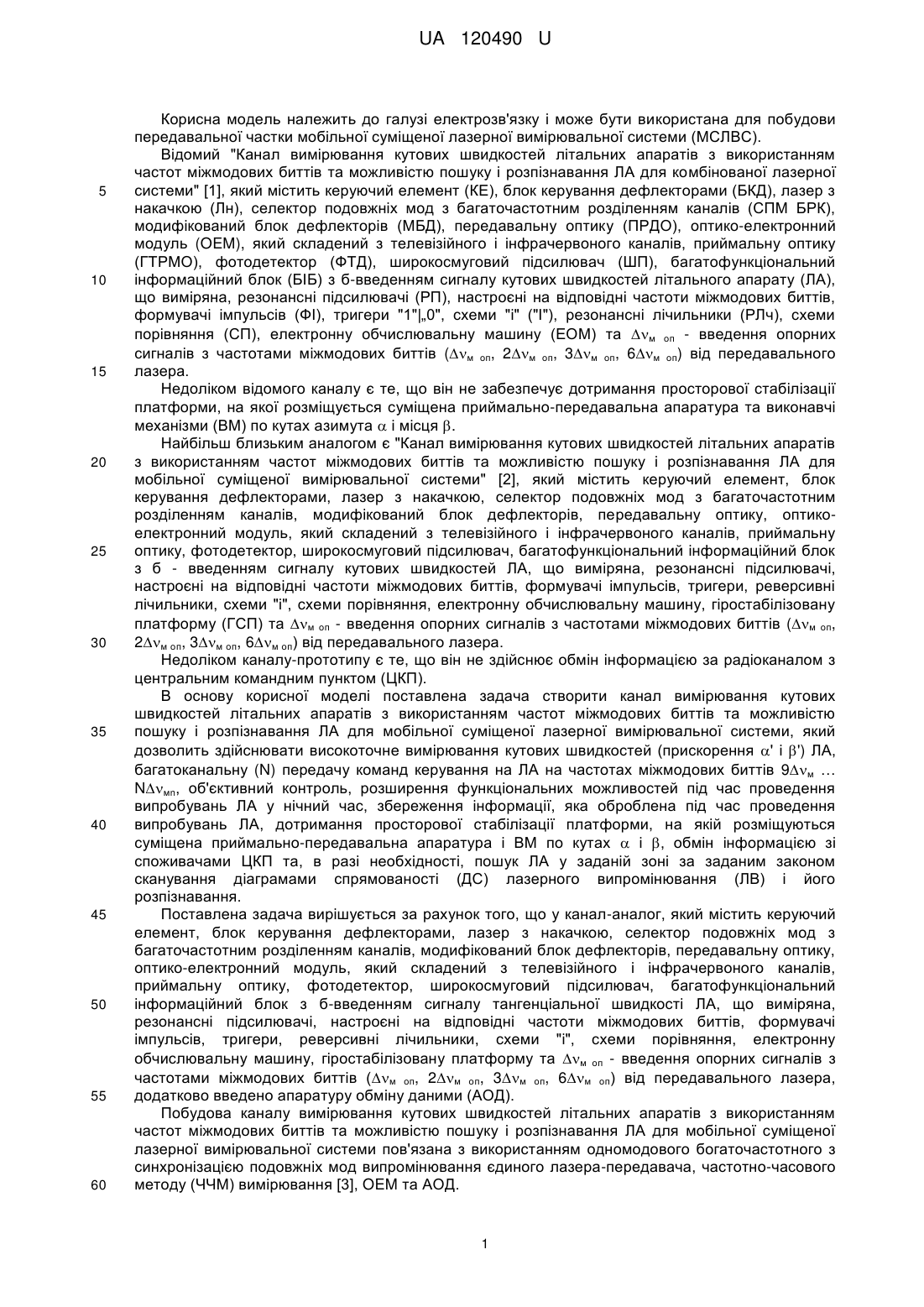

Реферат: Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б-введенням сигналу кутових швидкостей літального апарату, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми "і", схеми порівняння, електронну обчислювальну машину, гіростабілізовану платформу та м оп введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Додатково введено апаратуру обміну даними. UA 120490 U (12) UA 120490 U UA 120490 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної лазерної вимірювальної системи (МСЛВС). Відомий "Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для комбінованої лазерної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів (МБД), передавальну оптику (ПРДО), оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів, приймальну оптику (ГТРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), багатофункціональний інформаційний блок (БІБ) з б-введенням сигналу кутових швидкостей літального апарату (ЛА), що виміряна, резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), тригери "1"|„0", схеми "і" ("І"), резонансні лічильники (РЛч), схеми порівняння (СП), електронну обчислювальну машину (ЕОМ) та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Недоліком відомого каналу є те, що він не забезпечує дотримання просторової стабілізації платформи, на якої розміщується суміщена приймально-передавальна апаратура та виконавчі механізми (ВМ) по кутах азимута і місця . Найбільш близьким аналогом є "Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної вимірювальної системи" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптикоелектронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б - введенням сигналу кутових швидкостей ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми "і", схеми порівняння, електронну обчислювальну машину, гіростабілізовану платформу (ГСП) та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Недоліком каналу-прототипу є те, що він не здійснює обмін інформацією за радіоканалом з центральним командним пунктом (ЦКП). В основу корисної моделі поставлена задача створити канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи, який дозволить здійснювати високоточне вимірювання кутових швидкостей (прискорення ' і ') ЛА, багатоканальну (N) передачу команд керування на ЛА на частотах міжмодових биттів 9м … Nмn, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань ЛА, дотримання просторової стабілізації платформи, на якій розміщуються суміщена приймально-передавальна апаратура і ВМ по кутах і , обмін інформацією зі споживачами ЦКП та, в разі необхідності, пошук ЛА у заданій зоні за заданим законом сканування діаграмами спрямованості (ДС) лазерного випромінювання (ЛВ) і його розпізнавання. Поставлена задача вирішується за рахунок того, що у канал-аналог, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б-введенням сигналу тангенціальної швидкості ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми "і", схеми порівняння, електронну обчислювальну машину, гіростабілізовану платформу та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера, додатково введено апаратуру обміну даними (АОД). Побудова каналу вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3], OEM та АОД. 1 UA 120490 U 5 10 15 20 25 30 35 40 45 50 55 Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні кутових швидкостей ЛА, багатоканальної передачі команд керування на ЛА, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА, забезпеченні просторової стабілізації платформи, на якій розміщуються суміщена приймально-передавальна апаратура і виконавчі механізми, обміну інформацією зі споживачами та, в разі необхідності, пошуку ЛА у заданій зоні і його розпізнаванні. На Фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: а вимірювальний сигнал; в - інформаційний сигнал; с - комбінований сигнал у видимому і інфрачервоному діапазонах; м оп … - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера; б - введення сигналу кутових швидкостей ЛА, що виміряна. На Фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування сумарною ДС ЛВ у невеликому куті і окремо 4-мя ДС ЛВ в ортогональних площинах. На Фіг. 3 приведені епюри напруг з виходів блоків пропонованого каналу. Запропонований канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, модифікований блок дефлекторів 5, передавальну оптику 6, оптикоелектронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, багатофункціональний інформаційний блок 11 з б - введенням сигналу кутових швидкостей ЛА, що виміряна, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ 1 - 13, ФІ 2 - 14, ФІ 3 - 15), тригери 16, реверсивні лічильники 17, схеми „і" 18, схеми порівняння 19, електронну обчислювальну машину 20, гіростабілізовану платформу 21, апаратуру обміну даними 22 та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Робота запропонованого каналу вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи полягає у наступному. Зі спектра випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазерапередавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів 101=10-1=9м, … Nмn); РСН на основі формування сумарної ДС ЛВ, завдяки 4-х парціальних ДС ЛВ, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54=5-4=м, 97=9-7=2м, 63=6-3=3M, 82=8-2=6M. Груповий лазерний сигнал, який складений з частот міжмодових биттів Nмn, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від БІБ та формує багатоканальний (N) інформаційний сигнал, що передається ЛА (створення взаємозв'язку) (Фіг. 1, 2). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів м, 2м, 3м та 6м надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС ЛВ попарно зустрічно сканують МБД у кожній з двох ортогональних площин (Фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5,4=м, 9,7=2м, 6,3=3м та 8,2=6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС ЛВ у кожній з двох ортогональних площин і (X і У). При цьому груповий (інформаційний) лазерний сигнал частот 9м … Nмn проходить вдовж РСН (Фіг. 2). Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючі сигнали ДС ЛВ, відбиті в процесі сканування чотирьох ДС ЛВ, за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: в БІБ для обробки інформації, що приймається від ЛА та його розпізнавання; по РП, що настроєні на відповідні частоти міжмодових биттів м від, 2м від, 3м від, 6м від. 2 UA 120490 U 5 10 15 20 25 30 35 40 45 50 55 Імпульсні сигнали радіочастоти, що надходять з РП 1 і РП 2 (РП м від і РП 2м від), формують сигнал прискорення ', а РП 3 і РП 4 (РП 3м від і РП 6м від) - прискорення '. Формування сигналу прискорення ' полягає у наступному. Виділені імпульси ФІ 1 першої І лінії від опорної частоти м оп надходять на РЛч 1 (Фіг. 1, 3). У цей же час відбитий від ЛА оптичний сигнал частоти міжмодових биттів, який перетворюється ФТД у радіочастоту міжмодових биттів м від, змінюється за законом руху ДС ЛВ, перетворюється у другій лінії II ФІ 2 у точках переходів півперіодів сканування в імпульси (один імпульс за півперіод сканування), надходить на тригер "1" та запускає його першим імпульсом. Перший імпульс, який надходить від тригера відкриває РЛч для рахування імпульсів від ФІ 1 і схему "І" для перезапису на схему порівняння. Другий імпульс від тригера надходить на реверсивний вхід того ж РЛч, який здійснює зворотній рахунок імпульсів, що надходять через нього. Третій та наступні імпульси, надходять на тригер і роблять аналогічні дії першому. Другий імпульс не надходить на схему "І", а третій імпульс, як і перший, надходить на ФІ 3, схему "І", пропускає різностне число на СП і т.д. Таким чином, в РЛч записується число імпульсів порівняно різності подовженого та покороченого (руху ДСЛВ) півперіоду сканування. Півперіод сканування подовжується тоді, коли швидкість ЛА співпадає зі швидкістю руху ДС ЛВ, а коли не співпадає - покорочується. Формування сигналу прискорення ' відбувається таким же чином, як для прискорення '. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка поступає на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Вимірювальна інформація про кутові швидкості ЛА використовується в БІБ для розпізнавання ЛА, що супроводжується. Гіростабілізована платформа забезпечує дотримання просторової стабілізації платформи каналу, на якій розміщена суміщена приймально-передавальна апаратура та ВМ по кутах азимута і місця . В разі необхідності виявлення ЛА у заданої точці простору груповий сигнал, який складений з частот міжмодових биттів і несучих частот n, сканується у вигляді сумарної ДС ЛВ за допомогою МБД, де кут та напрямок відхилення сумарної ДС ЛВ задається БКД (Фіг. 1, 2). Кількість інформаційних каналів (N) в каналі, що пропонується, залежить від кількості мод (несучих частот n та їх пар), які мають необхідні вихідні характеристики для використання. Видача інформації, яка отримана під час проведення випробувань ЛА, споживачам (на ЦКП) та отримання додаткової інформації від керівництва здійснюється за допомогою апаратури обміну даними за радіоканалом. Формування сумарної ДС ЛВ, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 101401, Україна, MПK G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для комбінованої лазерної системи/ О.В. Коломійцев, І.І. Сачук, A.M. Гордієнко та ін. - № u201502494; заяв. 19.03.2015; опубл. 10.09.2015; Бюл. № 17. - 5 с. 2. Патент на корисну модель № 110321, Україна, MПK G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної вимірювальної системи/ О.В. Коломійцев, I.I. Сачук, О.О. Звєрєв та ін. - № u201602113; заяв. 04.03.2016; опубл. 10.10.2016; Бюл. № 19. - 8 с. 3. Патент на корисну модель № 55645, Україна, MПK G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату./ О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. 60 3 UA 120490 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для мобільної суміщеної лазерної вимірювальної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б-введенням сигналу кутових швидкостей літального апарату, що виміряні, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми "і", схеми порівняння, електронну обчислювальну машину, гіростабілізовану платформу та м оп введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера, який відрізняється тим, що додатково введено апаратуру обміну даними. 4 UA 120490 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
