Фільтр спеціального захисту аналогових телефонних ліній станційного обладнання “гарант-фт”

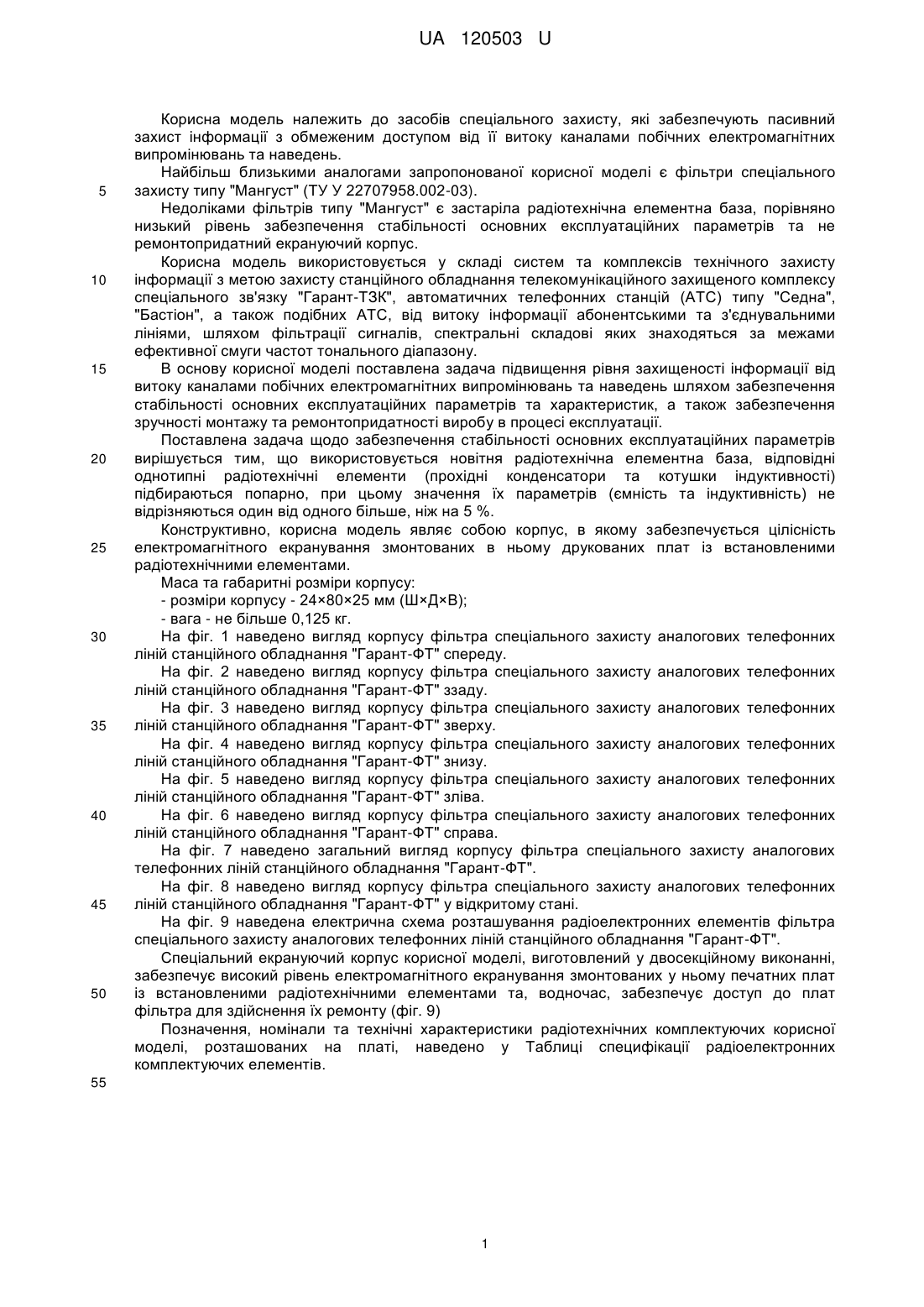

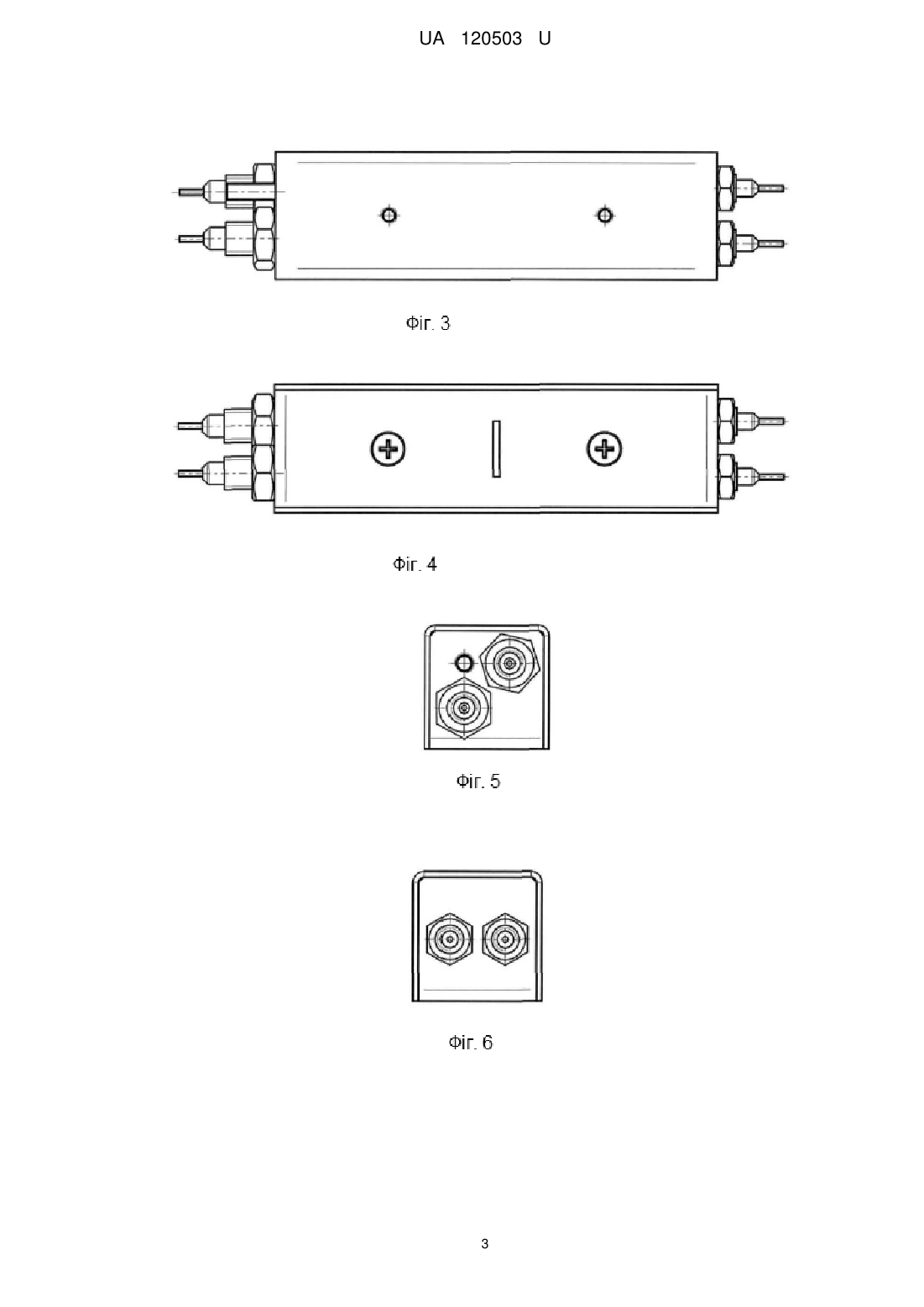

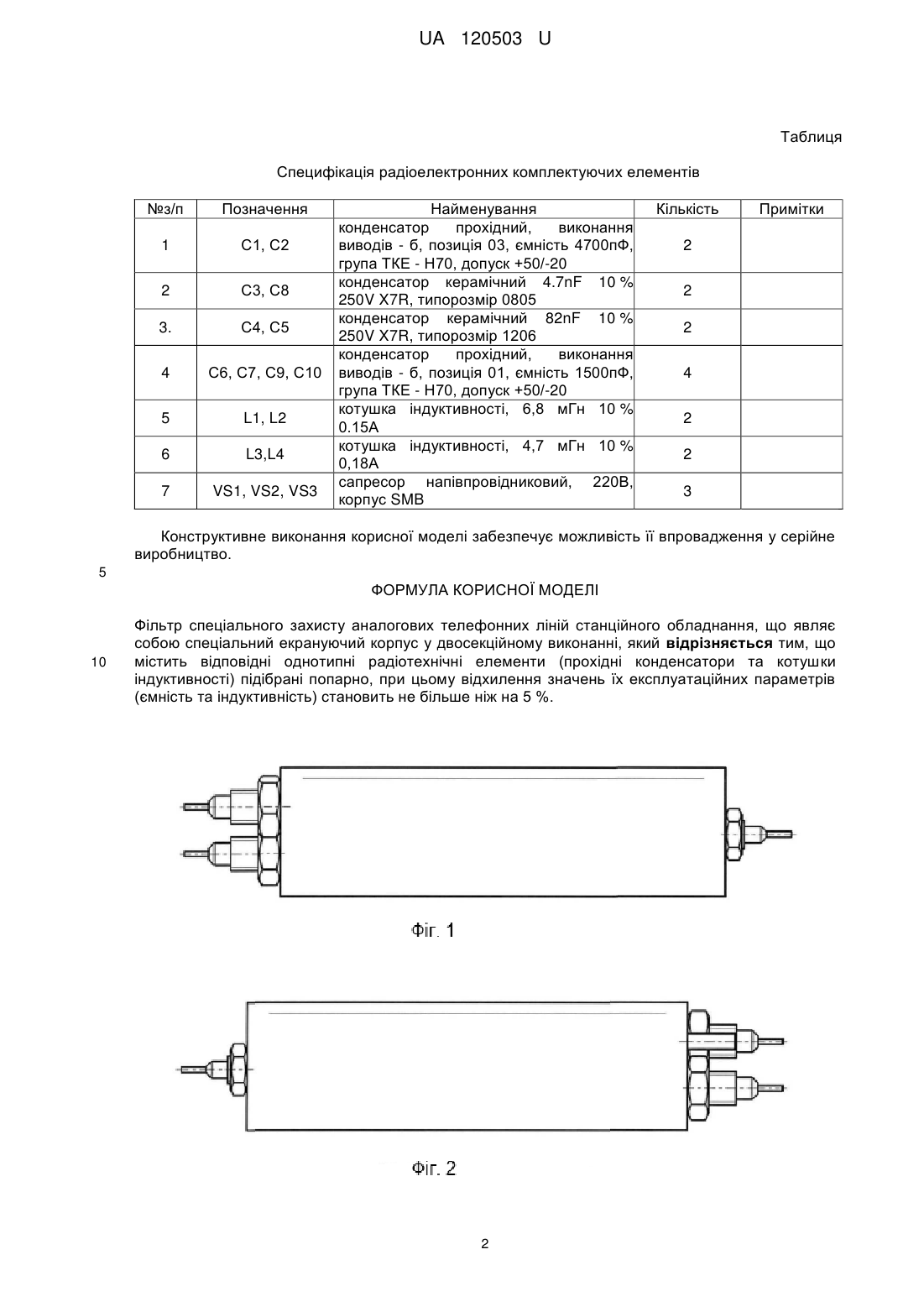

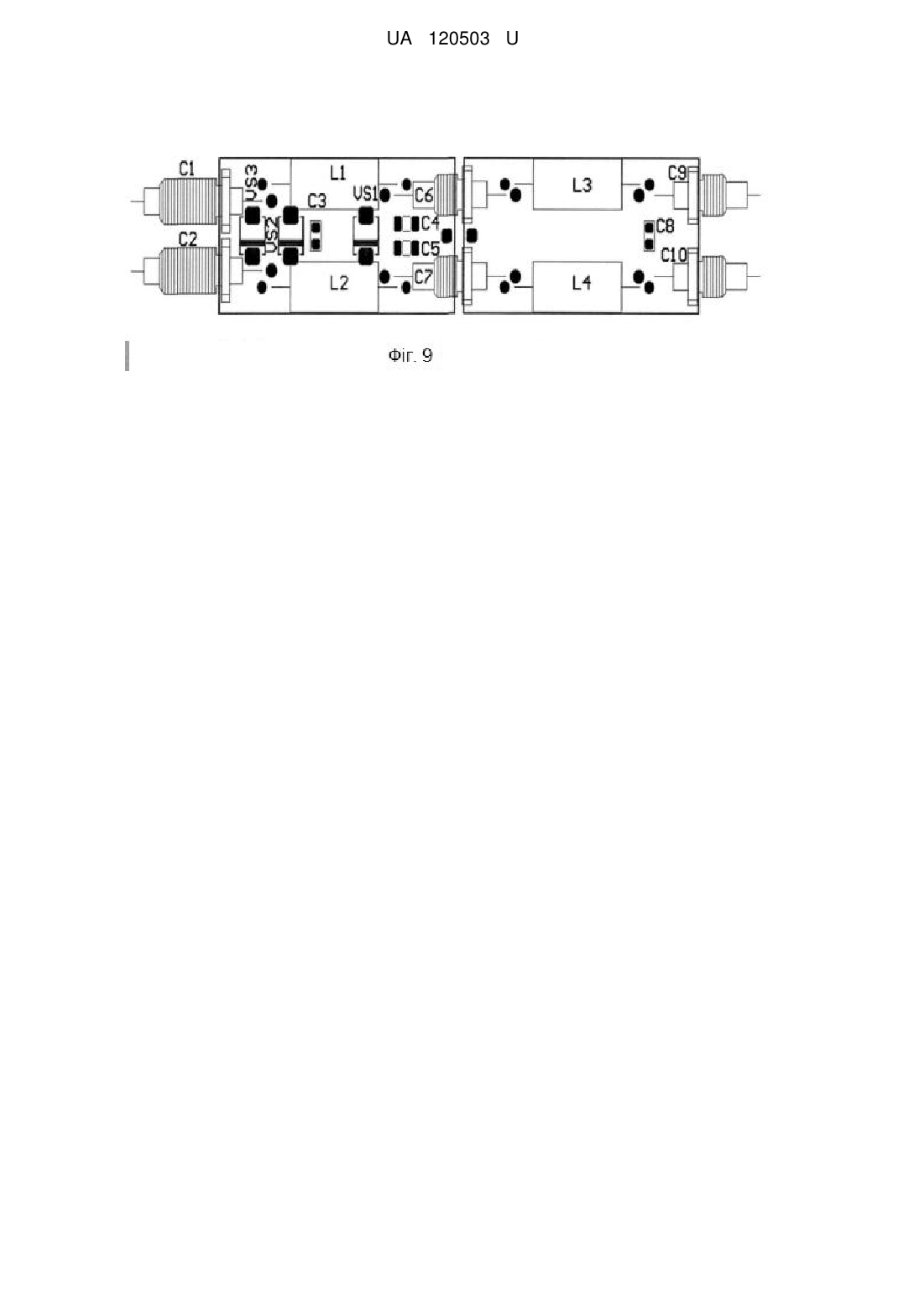

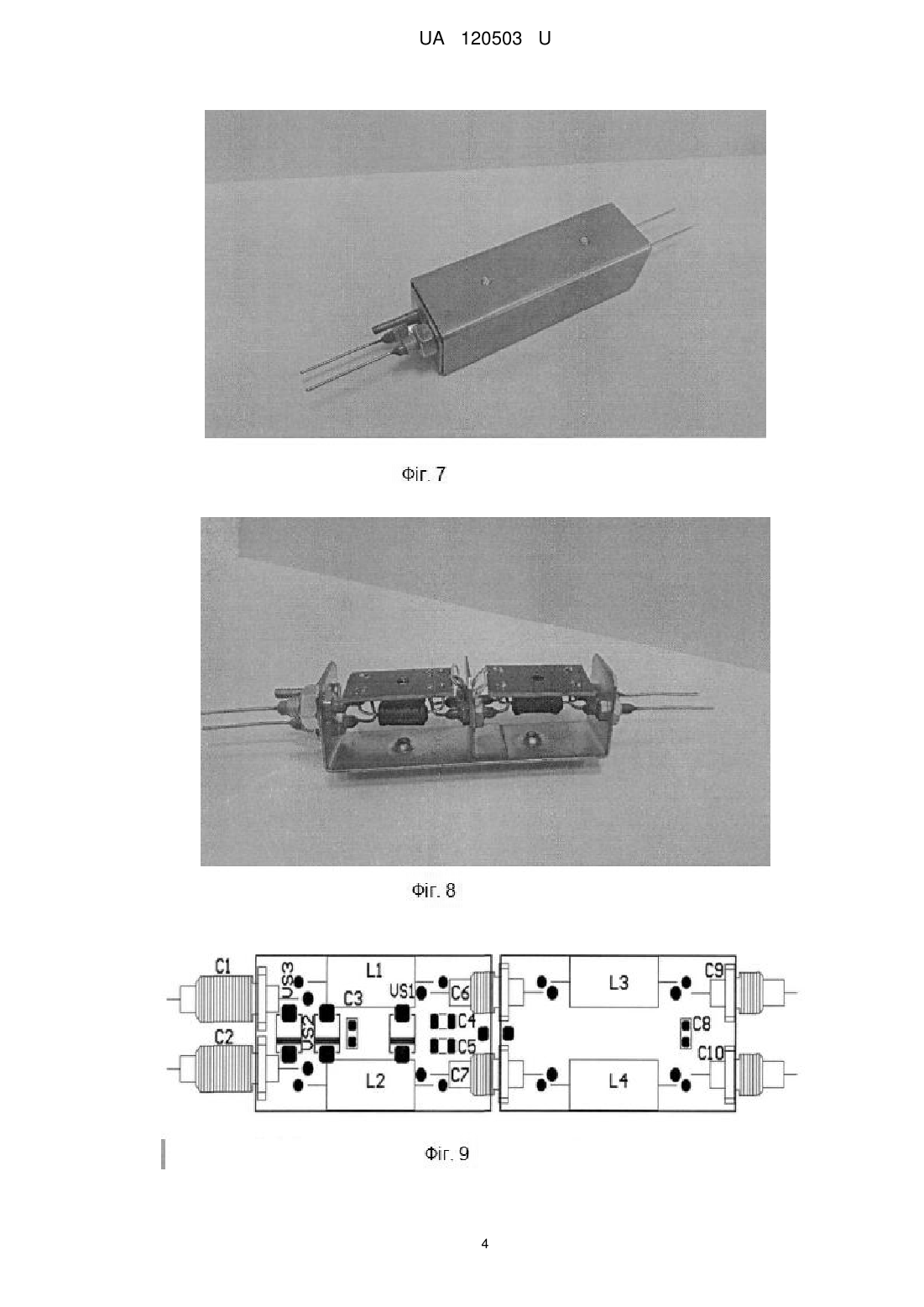

Реферат: Фільтр спеціального захисту аналогових телефонних ліній станційного обладнання являє собою спеціальний екрануючий корпус у двосекційному виконанні. Також містить відповідні однотипні радіотехнічні елементи (прохідні конденсатори та котушки індуктивності) підібрані попарно. При цьому відхилення значень їх експлуатаційних параметрів (ємність та індуктивність) становить не більше ніж на 5 %. UA 120503 U (12) UA 120503 U UA 120503 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до засобів спеціального захисту, які забезпечують пасивний захист інформації з обмеженим доступом від її витоку каналами побічних електромагнітних випромінювань та наведень. Найбільш близькими аналогами запропонованої корисної моделі є фільтри спеціального захисту типу "Мангуст" (ТУ У 22707958.002-03). Недоліками фільтрів типу "Мангуст" є застаріла радіотехнічна елементна база, порівняно низький рівень забезпечення стабільності основних експлуатаційних параметрів та не ремонтопридатний екрануючий корпус. Корисна модель використовується у складі систем та комплексів технічного захисту інформації з метою захисту станційного обладнання телекомунікаційного захищеного комплексу спеціального зв'язку "Гарант-ТЗК", автоматичних телефонних станцій (АТС) типу "Седна", "Бастіон", а також подібних АТС, від витоку інформації абонентськими та з'єднувальними лініями, шляхом фільтрації сигналів, спектральні складові яких знаходяться за межами ефективної смуги частот тонального діапазону. В основу корисної моделі поставлена задача підвищення рівня захищеності інформації від витоку каналами побічних електромагнітних випромінювань та наведень шляхом забезпечення стабільності основних експлуатаційних параметрів та характеристик, а також забезпечення зручності монтажу та ремонтопридатності виробу в процесі експлуатації. Поставлена задача щодо забезпечення стабільності основних експлуатаційних параметрів вирішується тим, що використовується новітня радіотехнічна елементна база, відповідні однотипні радіотехнічні елементи (прохідні конденсатори та котушки індуктивності) підбираються попарно, при цьому значення їх параметрів (ємність та індуктивність) не відрізняються один від одного більше, ніж на 5 %. Конструктивно, корисна модель являє собою корпус, в якому забезпечується цілісність електромагнітного екранування змонтованих в ньому друкованих плат із встановленими радіотехнічними елементами. Маса та габаритні розміри корпусу: - розміри корпусу - 24×80×25 мм (Ш×Д×В); - вага - не більше 0,125 кг. На фіг. 1 наведено вигляд корпусу фільтра спеціального захисту аналогових телефонних ліній станційного обладнання "Гарант-ФТ" спереду. На фіг. 2 наведено вигляд корпусу фільтра спеціального захисту аналогових телефонних ліній станційного обладнання "Гарант-ФТ" ззаду. На фіг. 3 наведено вигляд корпусу фільтра спеціального захисту аналогових телефонних ліній станційного обладнання "Гарант-ФТ" зверху. На фіг. 4 наведено вигляд корпусу фільтра спеціального захисту аналогових телефонних ліній станційного обладнання "Гарант-ФТ" знизу. На фіг. 5 наведено вигляд корпусу фільтра спеціального захисту аналогових телефонних ліній станційного обладнання "Гарант-ФТ" зліва. На фіг. 6 наведено вигляд корпусу фільтра спеціального захисту аналогових телефонних ліній станційного обладнання "Гарант-ФТ" справа. На фіг. 7 наведено загальний вигляд корпусу фільтра спеціального захисту аналогових телефонних ліній станційного обладнання "Гарант-ФТ". На фіг. 8 наведено вигляд корпусу фільтра спеціального захисту аналогових телефонних ліній станційного обладнання "Гарант-ФТ" у відкритому стані. На фіг. 9 наведена електрична схема розташування радіоелектронних елементів фільтра спеціального захисту аналогових телефонних ліній станційного обладнання "Гарант-ФТ". Спеціальний екрануючий корпус корисної моделі, виготовлений у двосекційному виконанні, забезпечує високий рівень електромагнітного екранування змонтованих у ньому печатних плат із встановленими радіотехнічними елементами та, водночас, забезпечує доступ до плат фільтра для здійснення їх ремонту (фіг. 9) Позначення, номінали та технічні характеристики радіотехнічних комплектуючих корисної моделі, розташованих на платі, наведено у Таблиці специфікації радіоелектронних комплектуючих елементів. 55 1 UA 120503 U Таблиця Специфікація радіоелектронних комплектуючих елементів №з/п Позначення 1 С1, С2 2 С3, С8 3. С4, С5 4 С6, С7, С9, С10 5 L1, L2 6 L3,L4 7 VS1, VS2, VS3 Найменування конденсатор прохідний, виконання виводів - б, позиція 03, ємність 4700пФ, група ТКЕ - Н70, допуск +50/-20 конденсатор керамічний 4.7nF 10 % 250V X7R, типорозмір 0805 конденсатор керамічний 82nF 10 % 250V X7R, типорозмір 1206 конденсатор прохідний, виконання виводів - б, позиція 01, ємність 1500пФ, група ТКЕ - Н70, допуск +50/-20 котушка індуктивності, 6,8 мГн 10 % 0.15А котушка індуктивності, 4,7 мГн 10 % 0,18А сапресор напівпровідниковий, 220В, корпус SMB Кількість Примітки 2 2 2 4 2 2 3 Конструктивне виконання корисної моделі забезпечує можливість її впровадження у серійне виробництво. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Фільтр спеціального захисту аналогових телефонних ліній станційного обладнання, що являє собою спеціальний екрануючий корпус у двосекційному виконанні, який відрізняється тим, що містить відповідні однотипні радіотехнічні елементи (прохідні конденсатори та котушки індуктивності) підібрані попарно, при цьому відхилення значень їх експлуатаційних параметрів (ємність та індуктивність) становить не більше ніж на 5 %. 2 UA 120503 U 3 UA 120503 U 4 UA 120503 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
