Комплект для вхідних з’єднувальних ліній до аналогових станцій координатної системи від систем комутації з неоднотипними сигналами

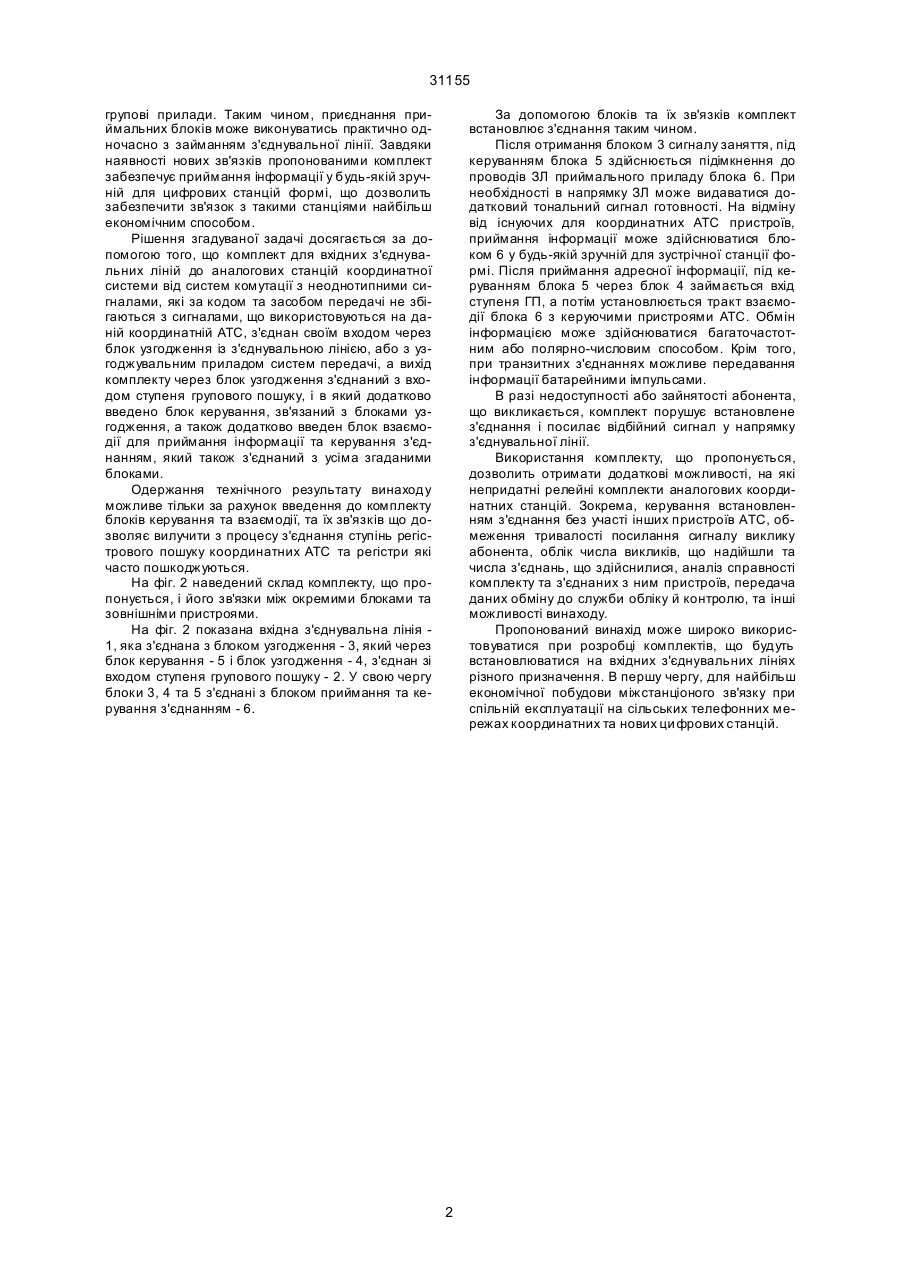

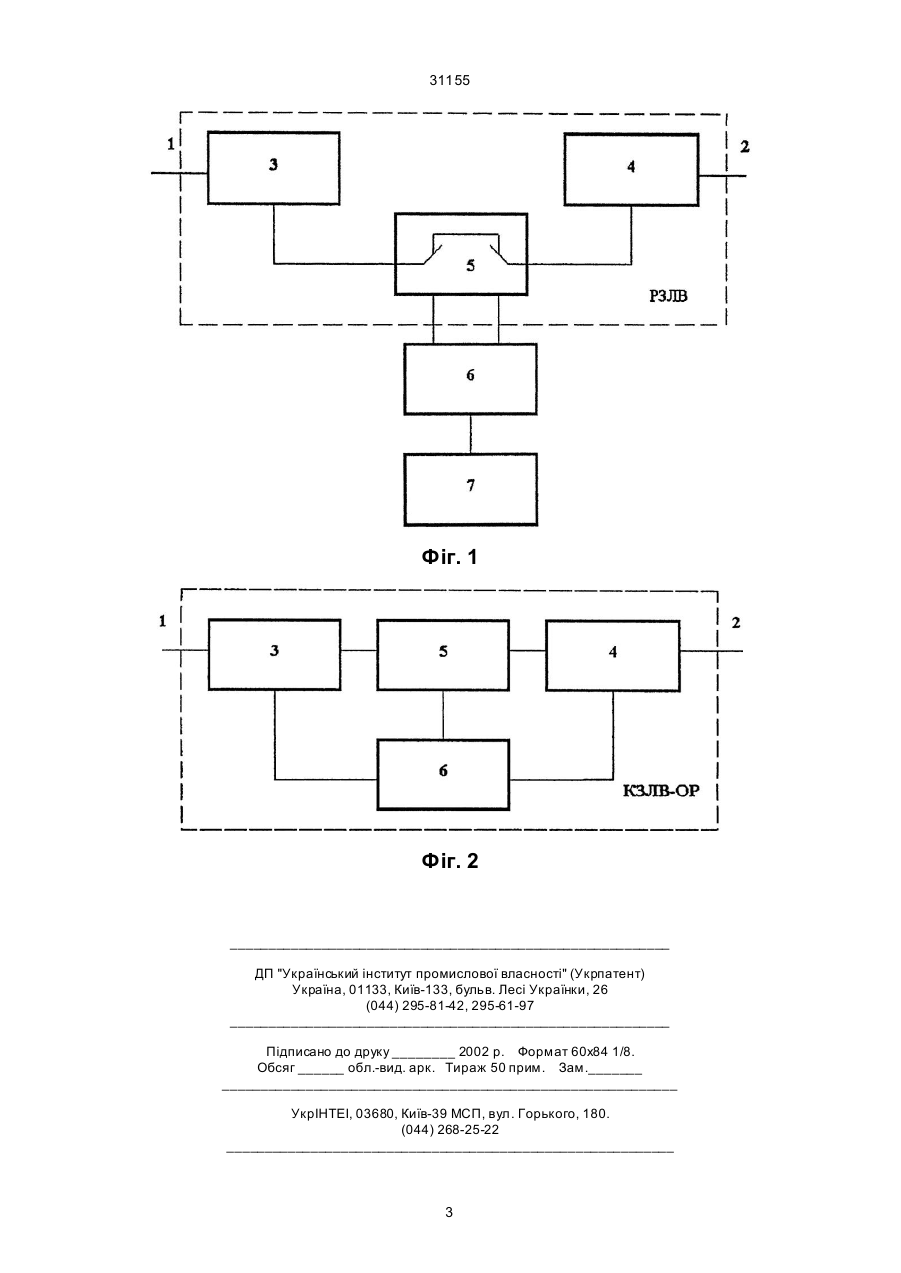

Комплект для вхідних з'єднувальних ліній до аналогових станцій координатної системи від сис 31155 групові прилади. Таким чином, приєднання приймальних блоків може виконуватись практично одночасно з займанням з'єднувальної лінії. Завдяки наявності нових зв'язків пропонованими комплект забезпечує приймання інформації у будь-якій зручній для цифрових станцій формі, що дозволить забезпечити зв'язок з такими станціями найбільш економічним способом. Рішення згадуваної задачі досягається за допомогою того, що комплект для вхідних з'єднувальних ліній до аналогових станцій координатної системи від систем комутації з неоднотипними сигналами, які за кодом та засобом передачі не збігаються з сигналами, що використовуються на даній координатній АТС, з'єднан своїм входом через блок узгодження із з'єднувальною лінією, або з узгоджувальним приладом систем передачі, а вихід комплекту через блок узгодження з'єднаний з входом ступеня групового пошуку, і в який додатково введено блок керування, зв'язаний з блоками узгодження, а також додатково введен блок взаємодії для приймання інформації та керування з'єднанням, який також з'єднаний з усіма згаданими блоками. Одержання технічного результату винаходу можливе тільки за рахунок введення до комплекту блоків керування та взаємодії, та їх зв'язків що дозволяє вилучити з процесу з'єднання ступінь регістрового пошуку координатних АТС та регістри які часто пошкоджуються. На фіг. 2 наведений склад комплекту, що пропонується, і його зв'язки між окремими блоками та зовнішніми пристроями. На фіг. 2 показана вхідна з'єднувальна лінія 1, яка з'єднана з блоком узгодження - 3, який через блок керування - 5 і блок узгодження - 4, з'єднан зі входом ступеня групового пошуку - 2. У свою чергу блоки 3, 4 та 5 з'єднані з блоком приймання та керування з'єднанням - 6. За допомогою блоків та їх зв'язків комплект встановлює з'єднання таким чином. Після отримання блоком 3 сигналу заняття, під керуванням блока 5 здійснюється підімкнення до проводів ЗЛ приймального приладу блока 6. При необхідності в напрямку ЗЛ може видаватися додатковий тональний сигнал готовності. На відміну від існуючих для координатних АТС пристроїв, приймання інформації може здійснюватися блоком 6 у будь-якій зручній для зустрічної станції формі. Після приймання адресної інформації, під керуванням блока 5 через блок 4 займається вхід ступеня ГП, а потім установлюється тракт взаємодії блока 6 з керуючими пристроями АТС. Обмін інформацією може здійснюватися багаточастотним або полярно-числовим способом. Крім того, при транзитних з'єднаннях можливе передавання інформації батарейними імпульсами. В разі недоступності або зайнятості абонента, що викликається, комплект порушує встановлене з'єднання і посилає відбійний сигнал у напрямку з'єднувальної лінії. Використання комплекту, що пропонується, дозволить отримати додаткові можливості, на які непридатні релейні комплекти аналогових координатних станцій. Зокрема, керування встановленням з'єднання без участі інших пристроїв АТС, обмеження тривалості посилання сигналу виклику абонента, облік числа викликів, що надійшли та числа з'єднань, що здійснилися, аналіз справності комплекту та з'єднаних з ним пристроїв, передача даних обміну до служби обліку й контролю, та інші можливості винаходу. Пропонований винахід може широко використовуватися при розробці комплектів, що будуть встановлюватися на вхідних з'єднувальних лініях різного призначення. В першу чергу, для найбільш економічної побудови міжстанціоного зв'язку при спільній експлуатації на сільських телефонних мережах координатних та нових ци фрових станцій. 2 31155 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
