Вікно енергоефективне

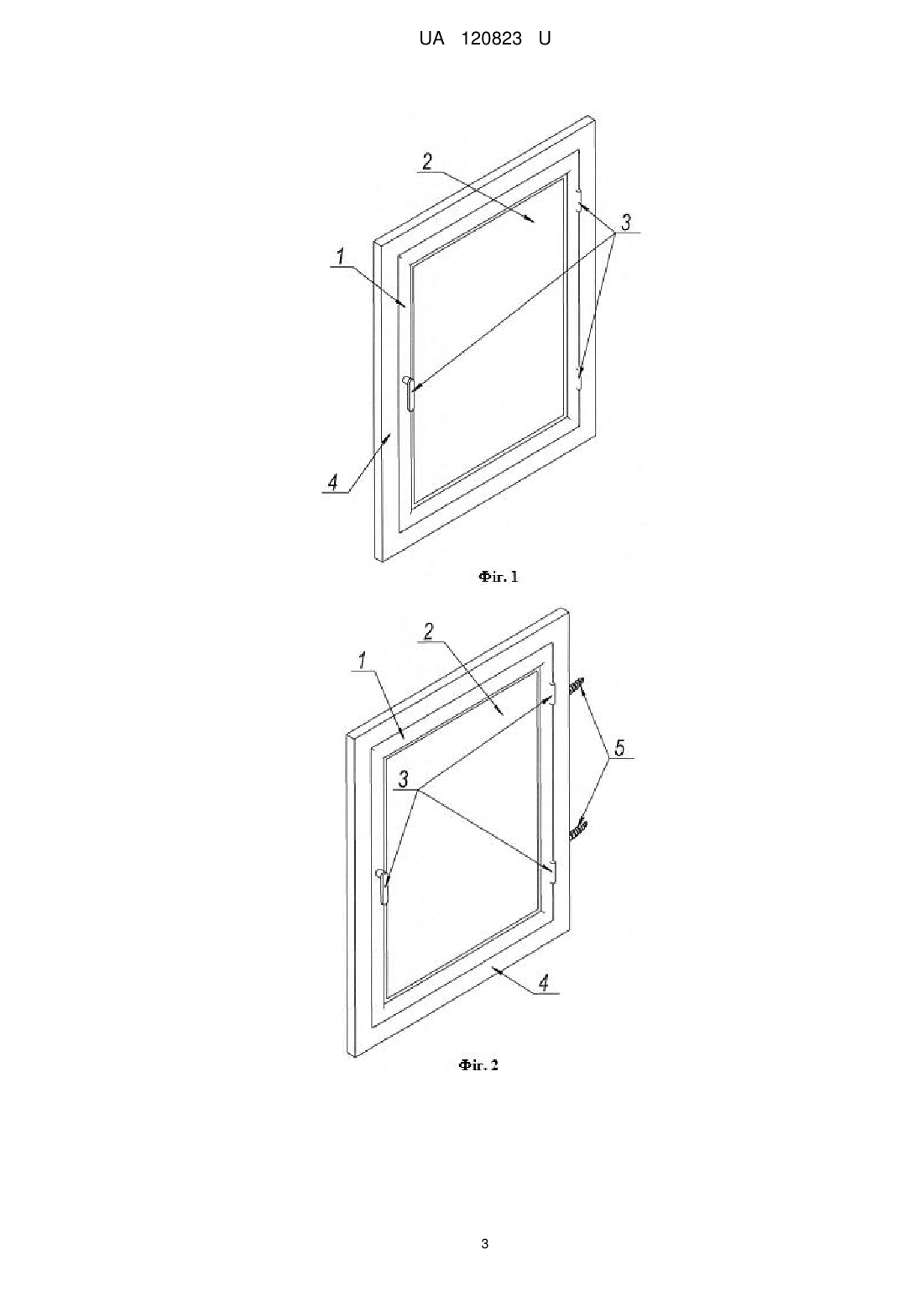

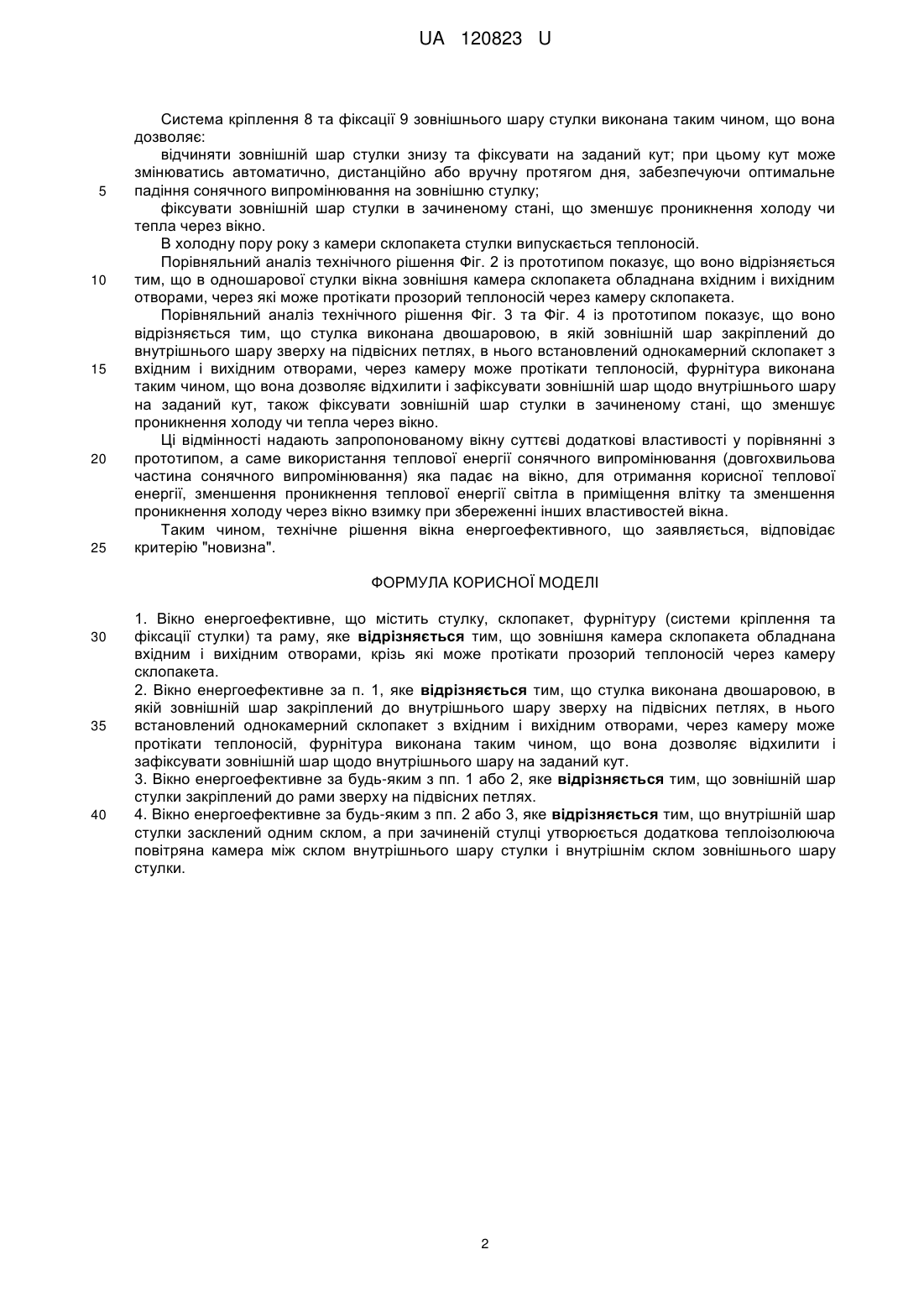

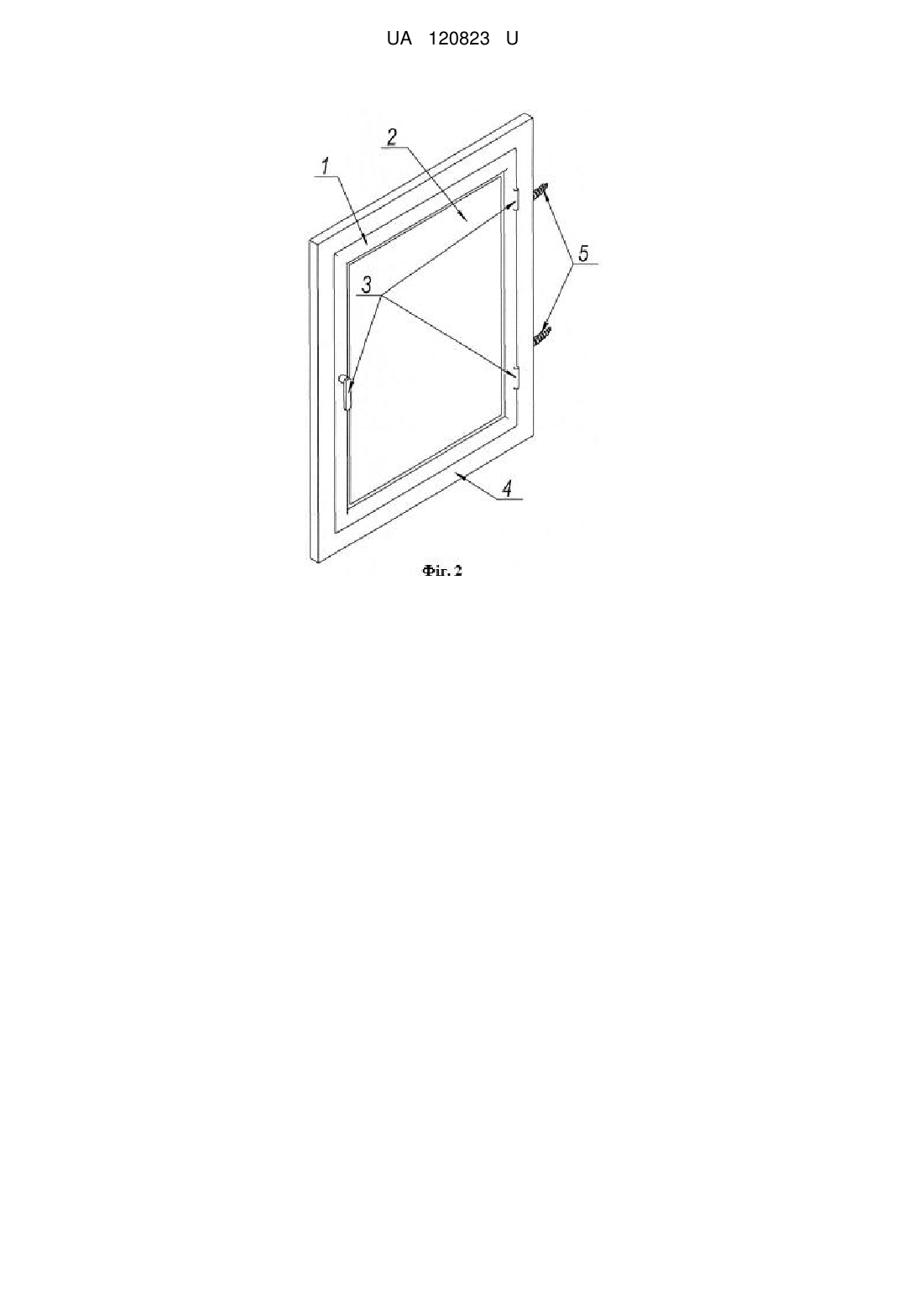

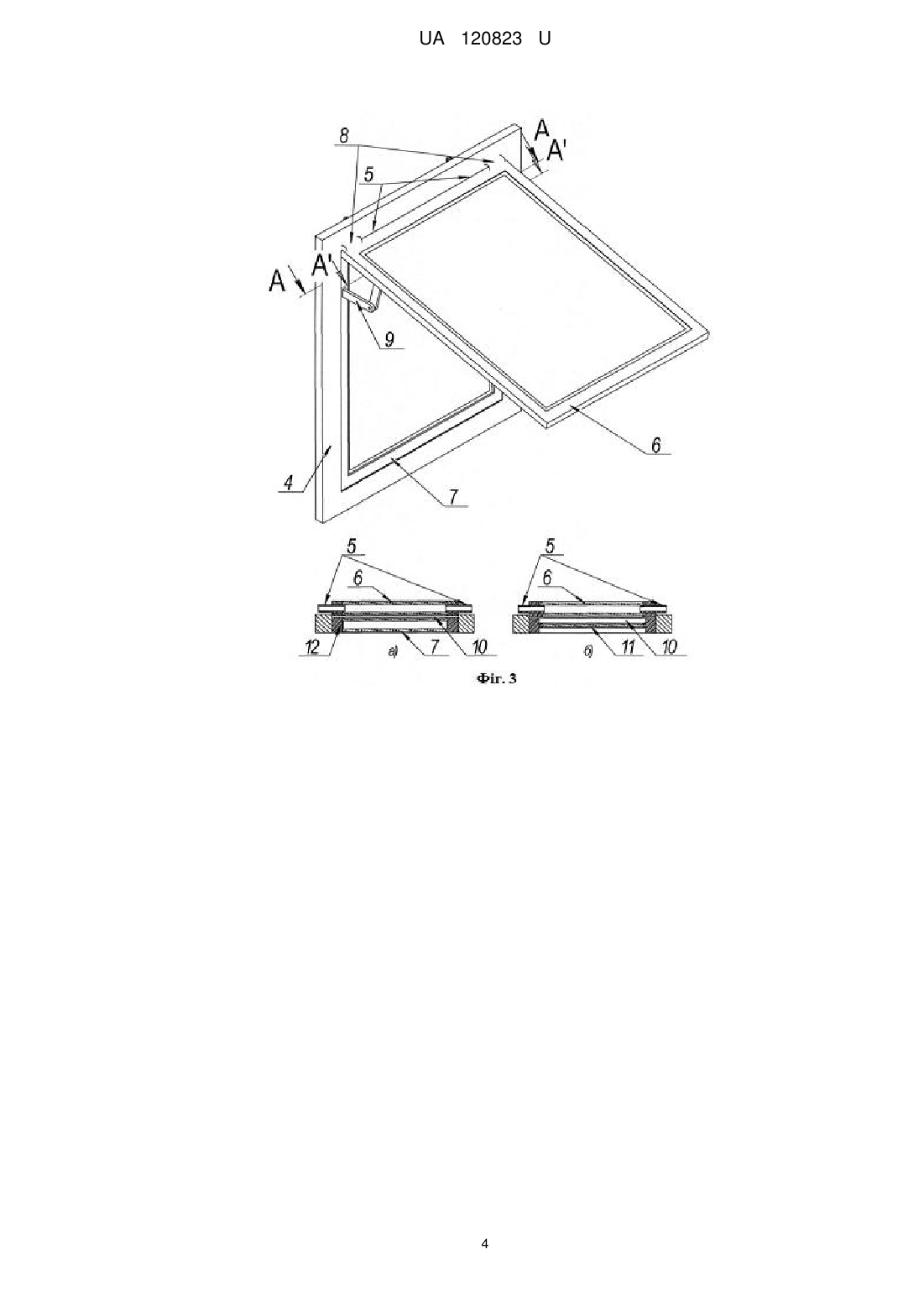

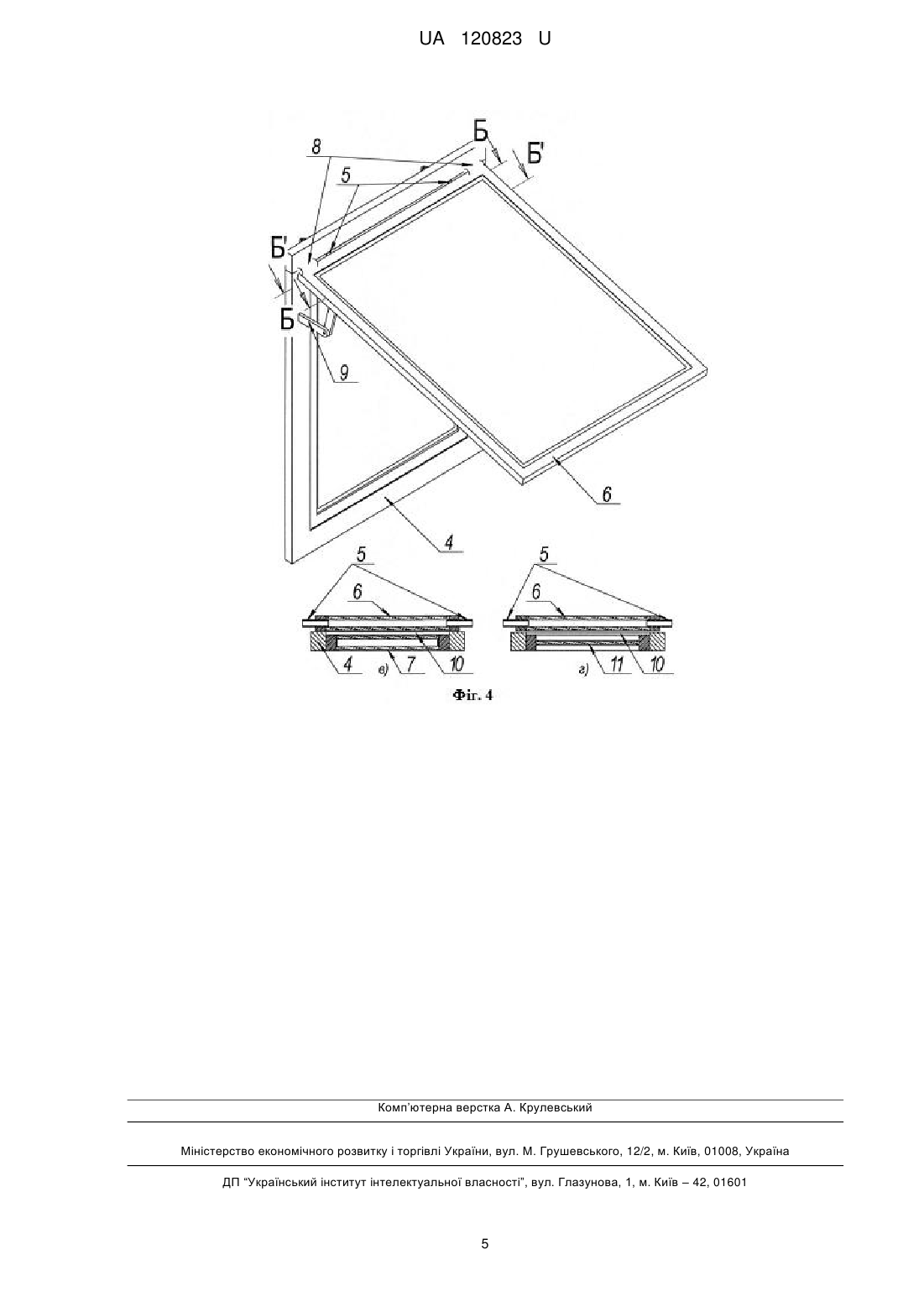

Реферат: Вікно енергоефективне містить стулку, склопакет, фурнітуру (системи кріплення та фіксації стулки) та раму. Зовнішня камера склопакета обладнана вхідним і вихідним отворами, крізь які може протікати прозорий теплоносій через камеру склопакета. UA 120823 U (12) UA 120823 U UA 120823 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва та альтернативної енергетики, де вікна використовуються для проникнення світла в приміщення, захисту від інтенсивного сонячного світла, проникнення холоду та для виробництва теплової енергії. Корисна модель може бути застосована у приватному і бюджетному секторах та комунальному господарстві. Аналогом та прототипом вікна багатофункціонального енергоефективного, що заявляється, є вікно, яке використовується для проникнення світла в приміщення та захисту приміщення від проникнення холоду Фіг. 1, яка складена із стулки 1, склопакета 2, фурнітури 3 (системи кріплення та фіксації стулки) та рами 4. Недоліком аналогу та прототипу є те, що: влітку теплова енергія сонячного випромінювання (довгохвильова частина сонячного випромінювання), яка падає на вікно проникає в приміщення, що підвищує температуру повітря та створює дискомфорт та додаткові навантаження на кондиціонер; теплова енергія сонячного випромінювання (довгохвильова частина сонячного випромінювання) яка падає на вікно не використовується. В основу корисної моделі поставлена задача використання теплової енергії сонячного випромінювання (довгохвильова частина сонячного випромінювання), яка падає на вікно та зменшення кількості теплової енергії, що проникає в приміщення. Поставлена задача вирішується тим, що вікно енергоефективне, що містить стулку, склопакет, фурнітуру (системи кріплення та фіксації стулки) та раму, яке відрізняється тим, зовнішня камера склопакета обладнана вхідним і вихідним отворами, крізь які може протікати прозорий теплоносій через камеру склопакета. Стулка виконана двошаровою, в якій зовнішній шар закріплений до внутрішнього шару зверху на підвісних петлях, в нього встановлений однокамерний склопакет з вхідним і вихідним отворами, через камеру може протікати теплоносій, фурнітура виконана таким чином, що вона дозволяє відхилити і зафіксувати зовнішній шар щодо внутрішнього шару на заданий кут. Зовнішній шар стулки закріплений до рами зверху на підвісних петлях. Внутрішній шар стулки засклений одним склом, а при зачиненій стулці утворюється додаткова теплоізолююча повітряна камера між склом внутрішнього шару стулки і внутрішнім склом зовнішнього шару стулки. Суть корисної моделі в тому, що зовнішня камера склопакета Фіг. 2 оснащена вхідним і вихідним отворами 5 для забезпечення можливості пропускання теплоносія через камеру склопакета. При цьому вікно працює наступним чином. В теплу пору року через зовнішню камеру склопакета 2, вхідний і вихідний отвори 5 пропускається (циркулює) прозорий теплоносій. Теплоносій поглинає теплову енергію сонячного випромінювання (довгохвильова частина сонячного випромінювання) та передає споживачу тепло. В холодну пору року з камери склопакета стулки випускається теплоносій. Для отримання максимальної теплової енергії від сонячного випромінювання, що падає на вікно, у вікні Фіг. 3 стулка виконана двошаровою, в якій зовнішній шар 6 закріплений до внутрішнього шару 7 зверху на підвісних петлях 8, в нього встановлений однокамерний склопакет з вхідним і вихідним отворами 5, через камеру якого може протікати теплоносій; фурнітура 9 виконана таким чином, що вона дозволяє відхилити і зафіксувати зовнішній шар стулки щодо внутрішнього шару на заданий кут. Вікно енергоефективне Фіг. 4 відрізняється від вікна Фіг. 3 тим, що зовнішній шар 6 стулки закріплений до рами 4 зверху на підвісних петлях 8. Вікна енергоефективні Фіг. 2 та Фіг. 3 працюють наступним чином. В теплу пору року, особливо в сонячну погоду, зовнішні шар 6 стулки відкривається і виставляється на кут, який забезпечує оптимальне падіння сонячного випромінювання на її камеру склопакета. З допомогою входу і виходу 5 через камеру склопакета зовнішнього шару 6 стулки пропускається рідкий теплоносій, який поглинає теплову енергію сонячного випромінювання (довгохвильову частину сонячного випромінювання). Отримана від сонячного випромінювання теплова енергія використовується для потреб споживача енергії. В холодну пору року зовнішній шар 6 стулки зачиняється і з камери склопакета стулки випускається теплоносій. У цьому випадку в стулці утворюються додатково двікамери, одна камера склопакета зовнішнього шару, друга - камера 10 між склопакетами зовнішнього та внутрішнього шарів 6 і 7, що додатково захищає приміщення від проникнення холоду, пропускаючи при цьому світло (сонячне випромінювання) в приміщення. Стулки Фіг. 3 б) та Фіг. 4 г) виконані двошаровими з одним склом у внутрішньому шарі 11 та з камерою в зовнішньому шарі стулки з входом та виходом, через який циркулює рідкий теплоносій. При цьому вікно працює як вікна Фіг. 3 та Фіг. 4. 1 UA 120823 U 5 10 15 20 25 Система кріплення 8 та фіксації 9 зовнішнього шару стулки виконана таким чином, що вона дозволяє: відчиняти зовнішній шар стулки знизу та фіксувати на заданий кут; при цьому кут може змінюватись автоматично, дистанційно або вручну протягом дня, забезпечуючи оптимальне падіння сонячного випромінювання на зовнішню стулку; фіксувати зовнішній шар стулки в зачиненому стані, що зменшує проникнення холоду чи тепла через вікно. В холодну пору року з камери склопакета стулки випускається теплоносій. Порівняльний аналіз технічного рішення Фіг. 2 із прототипом показує, що воно відрізняється тим, що в одношарової стулки вікна зовнішня камера склопакета обладнана вхідним і вихідним отворами, через які може протікати прозорий теплоносій через камеру склопакета. Порівняльний аналіз технічного рішення Фіг. 3 та Фіг. 4 із прототипом показує, що воно відрізняється тим, що стулка виконана двошаровою, в якій зовнішній шар закріплений до внутрішнього шару зверху на підвісних петлях, в нього встановлений однокамерний склопакет з вхідним і вихідним отворами, через камеру може протікати теплоносій, фурнітура виконана таким чином, що вона дозволяє відхилити і зафіксувати зовнішній шар щодо внутрішнього шару на заданий кут, також фіксувати зовнішній шар стулки в зачиненому стані, що зменшує проникнення холоду чи тепла через вікно. Ці відмінності надають запропонованому вікну суттєві додаткові властивості у порівнянні з прототипом, а саме використання теплової енергії сонячного випромінювання (довгохвильова частина сонячного випромінювання) яка падає на вікно, для отримання корисної теплової енергії, зменшення проникнення теплової енергії світла в приміщення влітку та зменшення проникнення холоду через вікно взимку при збереженні інших властивостей вікна. Таким чином, технічне рішення вікна енергоефективного, що заявляється, відповідає критерію "новизна". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Вікно енергоефективне, що містить стулку, склопакет, фурнітуру (системи кріплення та фіксації стулки) та раму, яке відрізняється тим, що зовнішня камера склопакета обладнана вхідним і вихідним отворами, крізь які може протікати прозорий теплоносій через камеру склопакета. 2. Вікно енергоефективне за п. 1, яке відрізняється тим, що стулка виконана двошаровою, в якій зовнішній шар закріплений до внутрішнього шару зверху на підвісних петлях, в нього встановлений однокамерний склопакет з вхідним і вихідним отворами, через камеру може протікати теплоносій, фурнітура виконана таким чином, що вона дозволяє відхилити і зафіксувати зовнішній шар щодо внутрішнього шару на заданий кут. 3. Вікно енергоефективне за будь-яким з пп. 1 або 2, яке відрізняється тим, що зовнішній шар стулки закріплений до рами зверху на підвісних петлях. 4. Вікно енергоефективне за будь-яким з пп. 2 або 3, яке відрізняється тим, що внутрішній шар стулки засклений одним склом, а при зачиненій стулці утворюється додаткова теплоізолююча повітряна камера між склом внутрішнього шару стулки і внутрішнім склом зовнішнього шару стулки. 2 UA 120823 U 3 UA 120823 U 4 UA 120823 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
