Спосіб виготовлення декоративного скла
Номер патенту: 122256
Опубліковано: 26.12.2017
Автори: Бабіченко Аркадій Вікторович, Фомічов Ігор Костянтинович, Фомічов Сергій Костянтинович
Формула / Реферат
Спосіб виготовлення декоративного скла, який включає поміщення скла в вакуумну камеру, де на нього наносять покриття з металу, який відрізняється тим, що після нанесення покриття з металу, скло укладають у піч та нагрівають при температурі від 250 до 870 ºС.
Текст

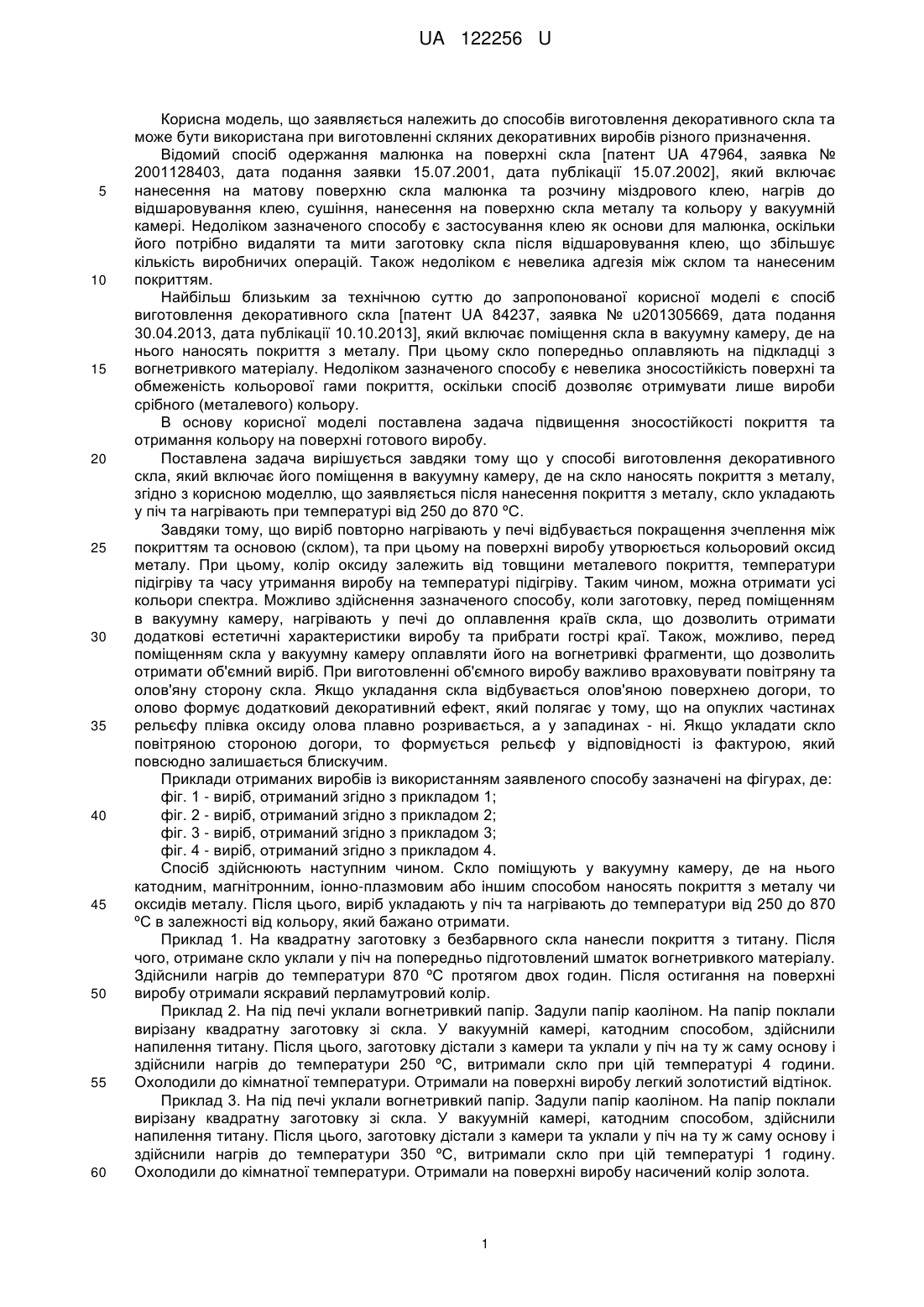

Реферат: Спосіб виготовлення декоративного скла включає поміщення скла в вакуумну камеру, де на нього наносять покриття з металу. Після нанесення покриття з металу, скло укладають у піч та нагрівають при температурі від 250 до 870 ºС. UA 122256 U (12) UA 122256 U UA 122256 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється належить до способів виготовлення декоративного скла та може бути використана при виготовленні скляних декоративних виробів різного призначення. Відомий спосіб одержання малюнка на поверхні скла [патент UA 47964, заявка № 2001128403, дата подання заявки 15.07.2001, дата публікації 15.07.2002], який включає нанесення на матову поверхню скла малюнка та розчину міздрового клею, нагрів до відшаровування клею, сушіння, нанесення на поверхню скла металу та кольору у вакуумній камері. Недоліком зазначеного способу є застосування клею як основи для малюнка, оскільки його потрібно видаляти та мити заготовку скла після відшаровування клею, що збільшує кількість виробничих операцій. Також недоліком є невелика адгезія між склом та нанесеним покриттям. Найбільш близьким за технічною суттю до запропонованої корисної моделі є спосіб виготовлення декоративного скла [патент UA 84237, заявка № u201305669, дата подання 30.04.2013, дата публікації 10.10.2013], який включає поміщення скла в вакуумну камеру, де на нього наносять покриття з металу. При цьому скло попередньо оплавляють на підкладці з вогнетривкого матеріалу. Недоліком зазначеного способу є невелика зносостійкість поверхні та обмеженість кольорової гами покриття, оскільки спосіб дозволяє отримувати лише вироби срібного (металевого) кольору. В основу корисної моделі поставлена задача підвищення зносостійкості покриття та отримання кольору на поверхні готового виробу. Поставлена задача вирішується завдяки тому що у способі виготовлення декоративного скла, який включає його поміщення в вакуумну камеру, де на скло наносять покриття з металу, згідно з корисною моделлю, що заявляється після нанесення покриття з металу, скло укладають у піч та нагрівають при температурі від 250 до 870 ºС. Завдяки тому, що виріб повторно нагрівають у печі відбувається покращення зчеплення між покриттям та основою (склом), та при цьому на поверхні виробу утворюється кольоровий оксид металу. При цьому, колір оксиду залежить від товщини металевого покриття, температури підігріву та часу утримання виробу на температурі підігріву. Таким чином, можна отримати усі кольори спектра. Можливо здійснення зазначеного способу, коли заготовку, перед поміщенням в вакуумну камеру, нагрівають у печі до оплавлення країв скла, що дозволить отримати додаткові естетичні характеристики виробу та прибрати гострі краї. Також, можливо, перед поміщенням скла у вакуумну камеру оплавляти його на вогнетривкі фрагменти, що дозволить отримати об'ємний виріб. При виготовленні об'ємного виробу важливо враховувати повітряну та олов'яну сторону скла. Якщо укладання скла відбувається олов'яною поверхнею догори, то олово формує додатковий декоративний ефект, який полягає у тому, що на опуклих частинах рельєфу плівка оксиду олова плавно розривається, а у западинах - ні. Якщо укладати скло повітряною стороною догори, то формується рельєф у відповідності із фактурою, який повсюдно залишається блискучим. Приклади отриманих виробів із використанням заявленого способу зазначені на фігурах, де: фіг. 1 - виріб, отриманий згідно з прикладом 1; фіг. 2 - виріб, отриманий згідно з прикладом 2; фіг. 3 - виріб, отриманий згідно з прикладом 3; фіг. 4 - виріб, отриманий згідно з прикладом 4. Спосіб здійснюють наступним чином. Скло поміщують у вакуумну камеру, де на нього катодним, магнітронним, іонно-плазмовим або іншим способом наносять покриття з металу чи оксидів металу. Після цього, виріб укладають у піч та нагрівають до температури від 250 до 870 ºС в залежності від кольору, який бажано отримати. Приклад 1. На квадратну заготовку з безбарвного скла нанесли покриття з титану. Після чого, отримане скло уклали у піч на попередньо підготовлений шматок вогнетривкого матеріалу. Здійснили нагрів до температури 870 ºС протягом двох годин. Після остигання на поверхні виробу отримали яскравий перламутровий колір. Приклад 2. На під печі уклали вогнетривкий папір. Задули папір каоліном. На папір поклали вирізану квадратну заготовку зі скла. У вакуумній камері, катодним способом, здійснили напилення титану. Після цього, заготовку дістали з камери та уклали у піч на ту ж саму основу і здійснили нагрів до температури 250 ºС, витримали скло при цій температурі 4 години. Охолодили до кімнатної температури. Отримали на поверхні виробу легкий золотистий відтінок. Приклад 3. На під печі уклали вогнетривкий папір. Задули папір каоліном. На папір поклали вирізану квадратну заготовку зі скла. У вакуумній камері, катодним способом, здійснили напилення титану. Після цього, заготовку дістали з камери та уклали у піч на ту ж саму основу і здійснили нагрів до температури 350 ºС, витримали скло при цій температурі 1 годину. Охолодили до кімнатної температури. Отримали на поверхні виробу насичений колір золота. 1 UA 122256 U 5 10 Приклад 4. У вакуумній камері, на круг зі скла, з обробленими поліруванням кромками, нанесли на олов'яну сторону скла титан. На під печі уклали по колу металеві кульки, попередньо обробивши їх каоліном. Поклали на підготовлені кульки заготовку, таким чином щоб вона нависала над кульками. Здійснили нагрів заготовки та кульок до температури 700 ºС. Оплавляючись на шарах, на склі відбувається розрив титанової плівки з одночасним її оксидуванням. У результаті отримали кольорове покриття з яскравим декоративним ефектом у місцях розтягування поверхні. Колір поверхні складається з декількох кольорів спектра, серед яких золотий, пурпурний, синій та інші кольори. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виготовлення декоративного скла, який включає поміщення скла в вакуумну камеру, де на нього наносять покриття з металу, який відрізняється тим, що після нанесення покриття з металу, скло укладають у піч та нагрівають при температурі від 250 до 870 ºС. 2 UA 122256 U 3 UA 122256 U 4 UA 122256 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
ДивитисяДодаткова інформація
МПК / Мітки
МПК: C03C 17/00, C03C 17/06
Мітки: скла, виготовлення, декоративного, спосіб
