Закупорювальний пристрій для пляшки

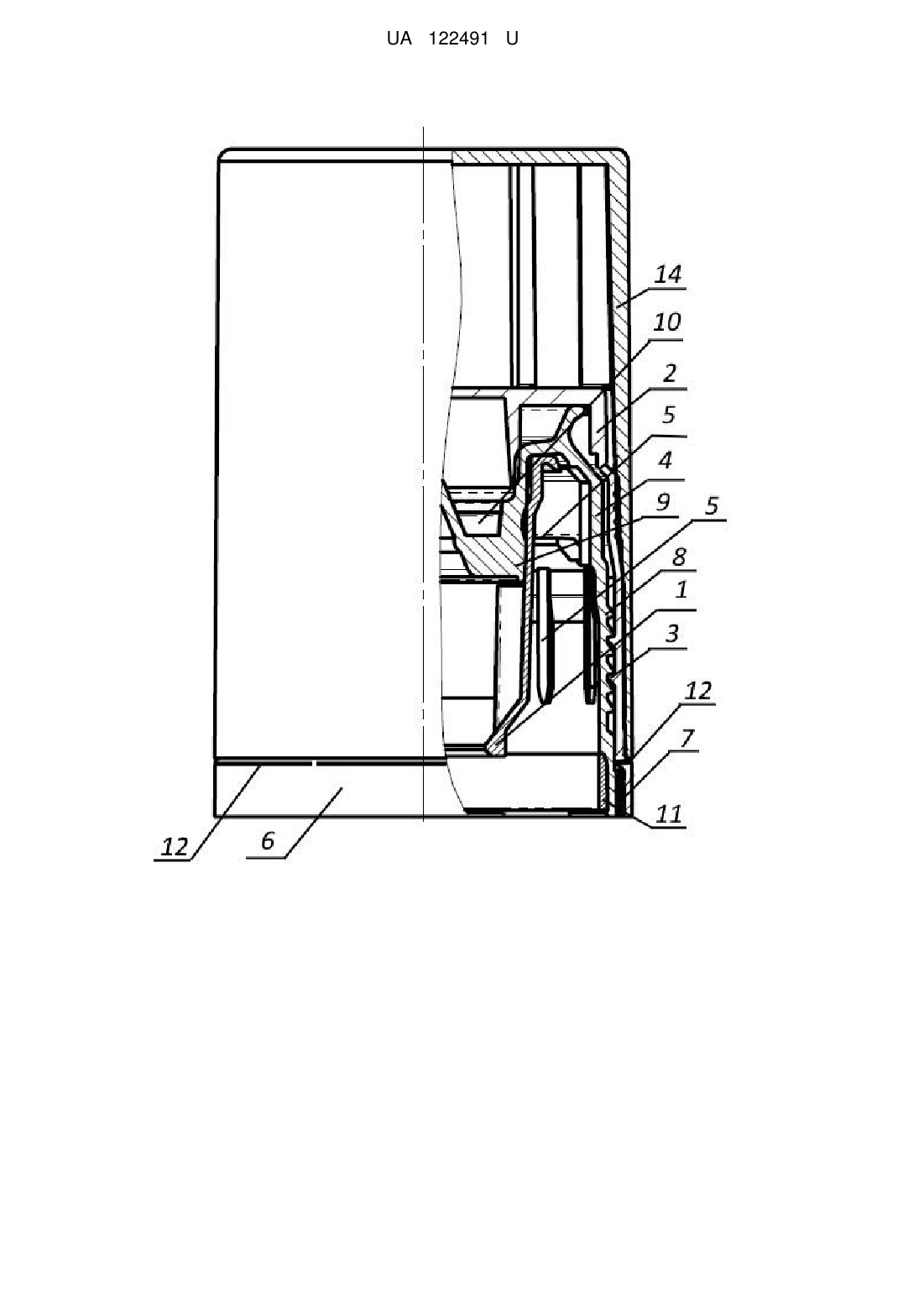

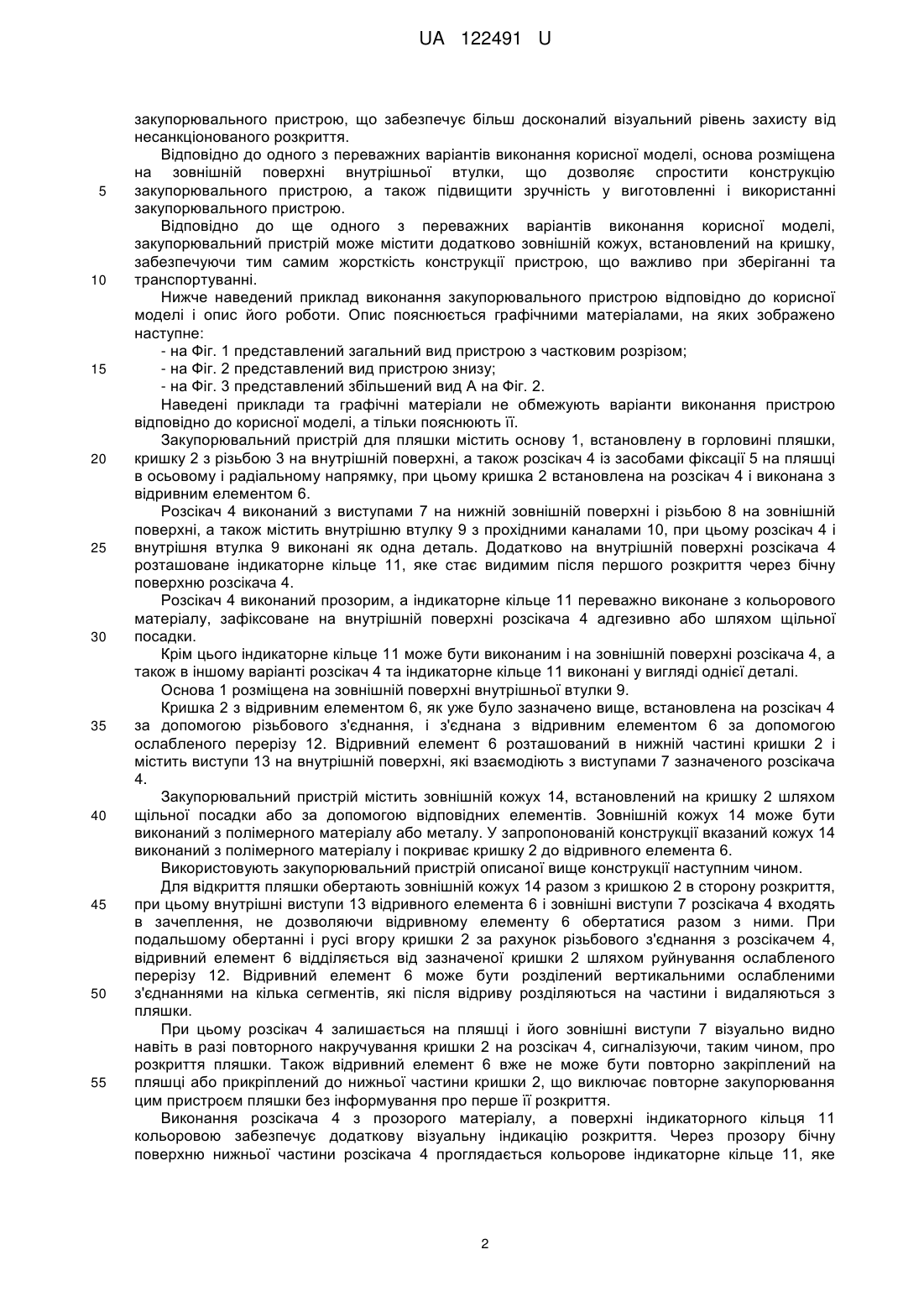

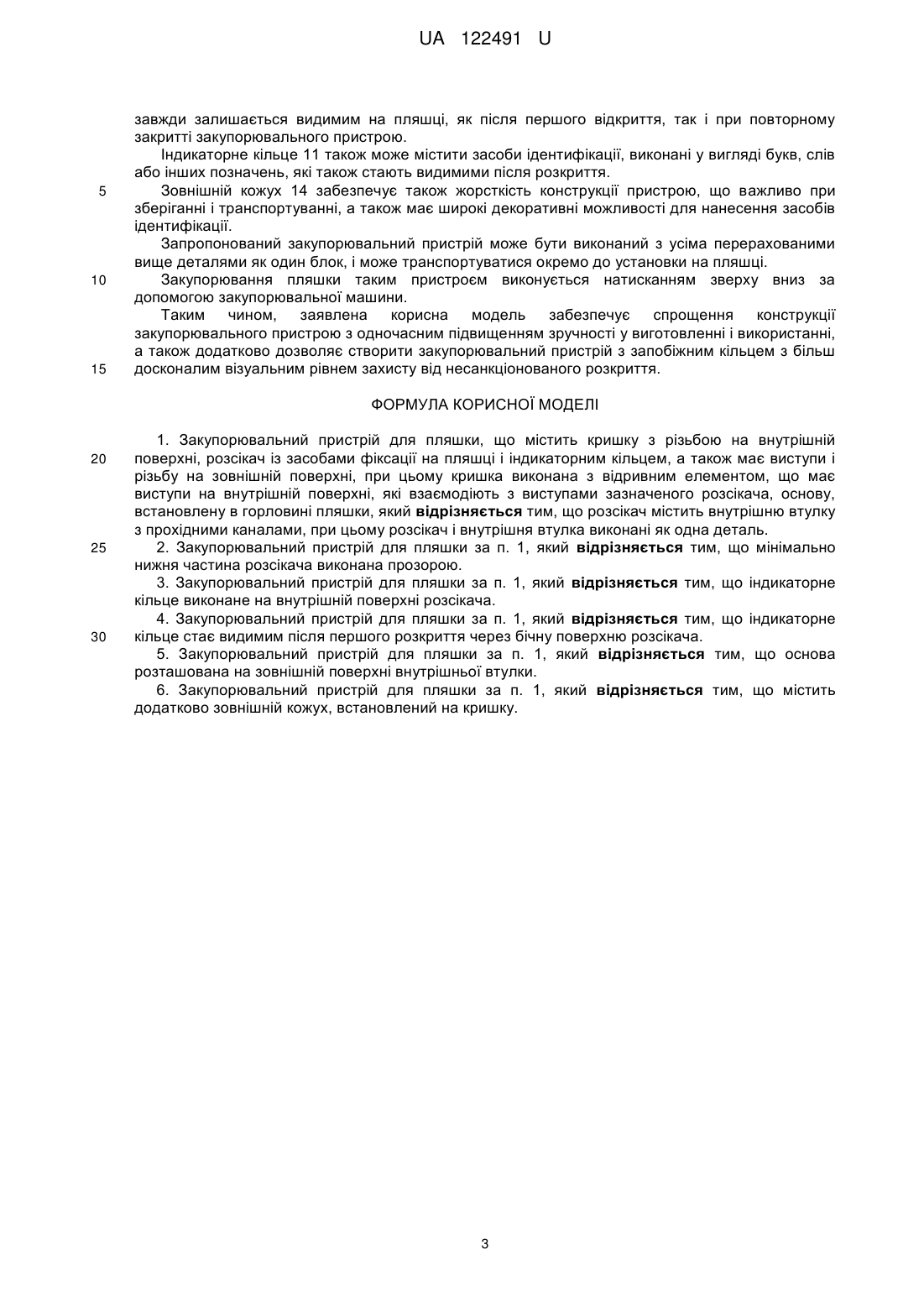

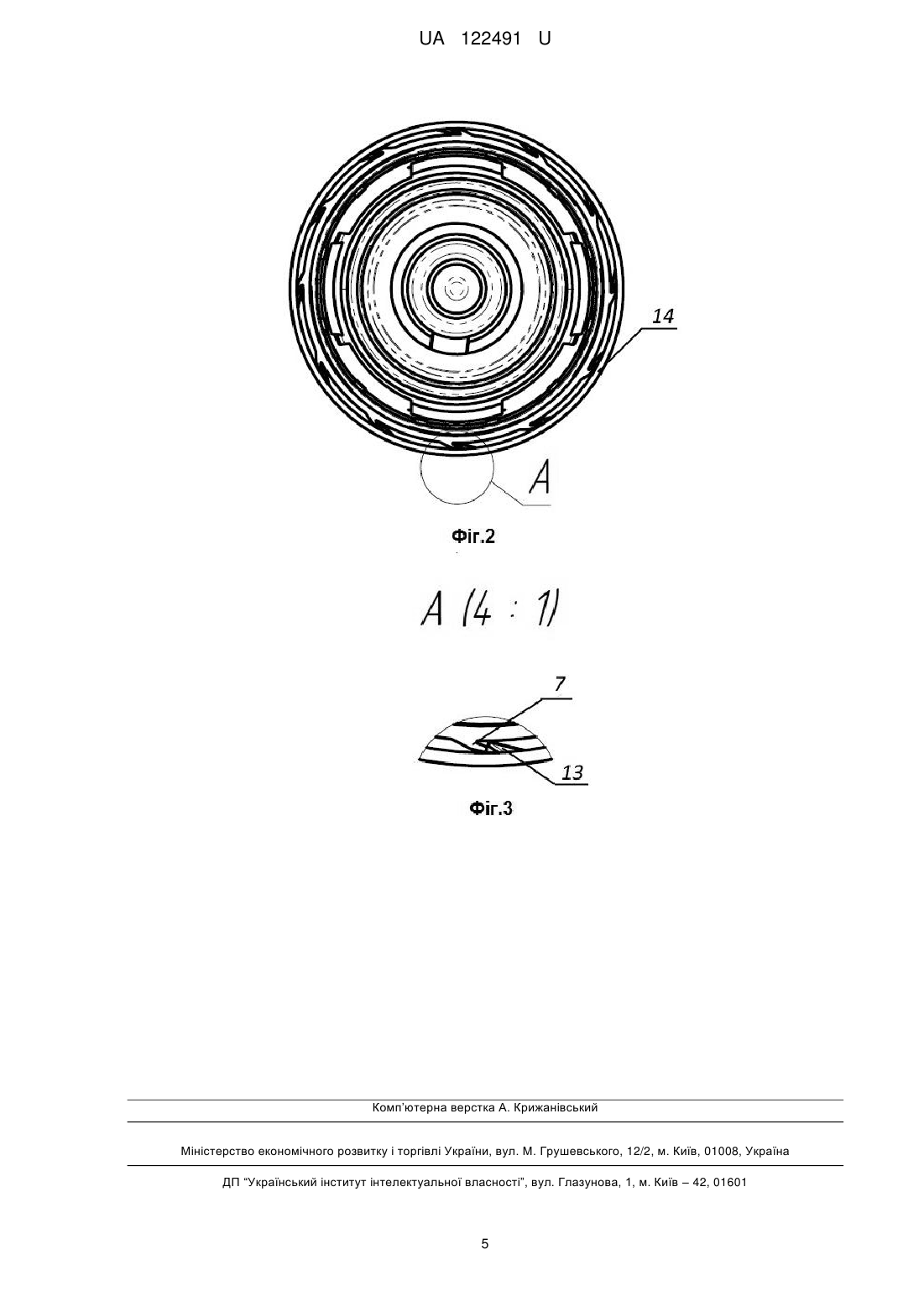

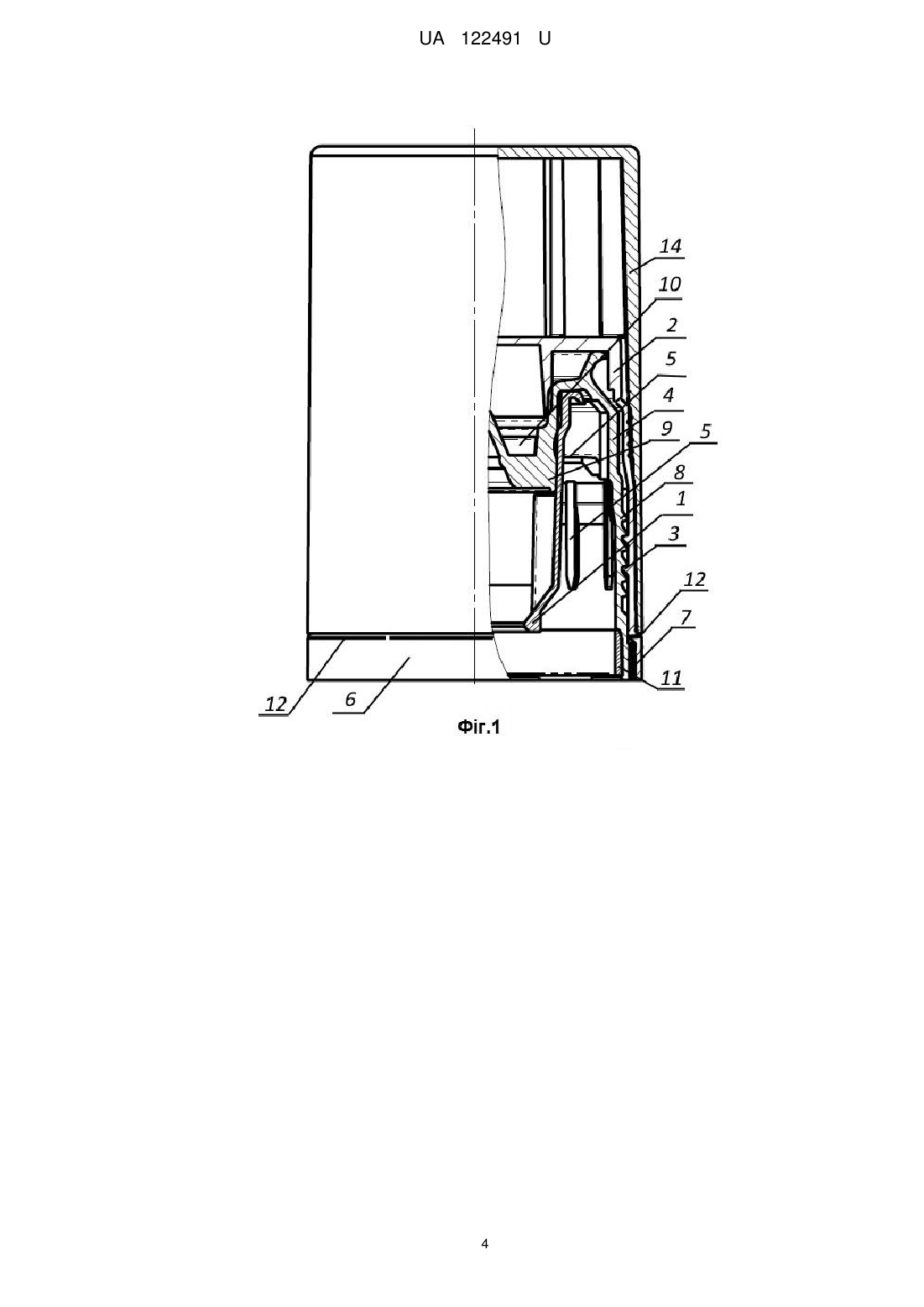

Реферат: Закупорювальний пристрій для пляшки, що містить кришку з різьбою на внутрішній поверхні, розсікач із засобами фіксації на пляшці і індикаторним кільцем, а також має виступи і різьбу на зовнішній поверхні, при цьому кришка виконана з відривним елементом, що має виступи на внутрішній поверхні, які взаємодіють з виступами зазначеного розсікача, основу, встановлену в горловині пляшки, крім того розсікач містить внутрішню втулку з прохідними каналами, при цьому розсікач і внутрішня втулка виконані як одна деталь. UA 122491 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛЯШКИ UA 122491 U UA 122491 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до закупорювальних пристроїв для пляшки, переважно для пляшок з якісними спиртними напоями, які запобігають повторному їх наповненню, зокрема до таких пристроїв, які мають засоби індикації розкриття. Відома захисна кришка для пляшки, що містить зовнішній ковпачок з поздовжніми ребрами, внутрішній ковпачок, виконаний з різьбою на внутрішній боковій поверхні, і оснащений запобіжним кільцем за допомогою ослаблених перемичок біля нижнього торця, зливну втулку з різьбою на зовнішній поверхні та із засобами кріплення до шийки пляшки, з'єднану з внутрішнім ковпачком, ущільнювальну втулку, що контактує із зливною втулкою, пристосовану для установки в горловину пляшки (RU127044U, опубл.20.04.2013р.). При першому розкритті пляшки ослаблені перемички руйнуються, запобіжне кільце відривається, сигналізуючи про розкриття. Недоліком відомої кришки є значна кількість елементів конструкції, що знижує рівень зручності при виготовленні, а також використанні закупорювального пристрою. Крім цього зазначені перемички не мають чітко вираженого візуального сліду про перше розкриття пляшки, а при повторному закритті не забезпечується достатній рівень можливості візуального контролю розкриття. Як прототип прийнятий закупорювальний пристрій для пляшки за патентом UA113432, опублікований 25.01.2017 р. Закупорювальний пристрій для пляшки містить різьбову втулку із засобами фіксації на пляшці, внутрішній ковпачок, виконаний з відривним елементом і встановлений на різьбовій втулці, ущільнювальний засіб, виконаний на торцевій поверхні внутрішнього ковпачка, виливний елемент, встановлений в горловині пляшки. На внутрішній поверхні нижньої частини різьбової втулки розташоване додатково індикаторне кільце, а на зовнішній поверхні зазначеної різьбової втулки є виступи для взаємодії з виступами, виконаними на внутрішній поверхні відривного елемента, з можливістю забезпечення відділення відривного елемента при першому розкритті і появи додаткової візуальної індикації розкриття через зовнішню бічну поверхню різьбової втулки, причому різьбова втулка виконана прозорою. Недоліком вказаного прототипу є значна кількість елементів конструкції, що знижує рівень зручності при виготовленні, а також використанні закупорювального пристрою. В основу корисної моделі поставлена задача спрощення конструкції з одночасним підвищенням зручності у виготовленні та використанні, а також додатково створення закупорювального пристрою з запобіжним кільцем з більш досконалим візуальним рівнем захисту від несанкціонованого розкриття. Поставлена задача вирішується таким чином, що в закупорювальному пристрої для пляшки, що містить кришку з різьбою на внутрішній поверхні, розсікач із засобами фіксації на пляшці і індикаторним кільцем, а також має виступи і різьбу на зовнішній поверхні, при цьому кришка виконана з відривним елементом, що має виступи на внутрішній поверхні, які взаємодіють з виступами зазначеного розсікача, основу, встановлену в горловині пляшки, відповідно до корисної моделі, розсікач містить внутрішню втулку з прохідними каналами, при цьому розсікач і внутрішня втулка виконані як одна деталь. При цьому мінімально нижня частина розсікача може бути виконана прозорою. При цьому індикаторне кільце може бути виконане на внутрішній поверхні розсікача. При цьому індикаторне кільце може ставати видимим після першого розкриття через бічну поверхню розсікача. При цьому основа може бути розташована на зовнішній поверхні внутрішньої втулки. При цьому закупорювальний пристрій може містити додатково зовнішній кожух, встановлений на кришку. Виконання розсікача, який містить внутрішню втулку з прохідними каналами, при цьому розсікач і внутрішня втулка виконані як одна деталь, дозволяє одночасно як спростити конструкцію закупорювального пристрою, так і підвищити зручність у виготовленні і використанні. Відповідно до одного з переважних варіантів виконання корисної моделі, мінімально нижня частина розсікача може бути виконана прозорою, що забезпечує додаткову візуальну індикацію розкриття. Відповідно до ще одного з переважних варіантів виконання корисної моделі, індикаторне кільце виконане на внутрішній поверхні розсікача, що дозволяє забезпечити індикацію розкриття через прозору нижню частину розсікача. Відповідно до ще одного з переважних варіантів виконання корисної моделі, індикаторне кільце стає видимим після першого розкриття через бічну поверхню розсікача, і яке надалі залишається видимим на пляшці, як після першого відкриття, так і при повторному закритті 1 UA 122491 U 5 10 15 20 25 30 35 40 45 50 55 закупорювального пристрою, що забезпечує більш досконалий візуальний рівень захисту від несанкціонованого розкриття. Відповідно до одного з переважних варіантів виконання корисної моделі, основа розміщена на зовнішній поверхні внутрішньої втулки, що дозволяє спростити конструкцію закупорювального пристрою, а також підвищити зручність у виготовленні і використанні закупорювального пристрою. Відповідно до ще одного з переважних варіантів виконання корисної моделі, закупорювальний пристрій може містити додатково зовнішній кожух, встановлений на кришку, забезпечуючи тим самим жорсткість конструкції пристрою, що важливо при зберіганні та транспортуванні. Нижче наведений приклад виконання закупорювального пристрою відповідно до корисної моделі і опис його роботи. Опис пояснюється графічними матеріалами, на яких зображено наступне: - на Фіг. 1 представлений загальний вид пристрою з частковим розрізом; - на Фіг. 2 представлений вид пристрою знизу; - на Фіг. 3 представлений збільшений вид А на Фіг. 2. Наведені приклади та графічні матеріали не обмежують варіанти виконання пристрою відповідно до корисної моделі, а тільки пояснюють її. Закупорювальний пристрій для пляшки містить основу 1, встановлену в горловині пляшки, кришку 2 з різьбою 3 на внутрішній поверхні, а також розсікач 4 із засобами фіксації 5 на пляшці в осьовому і радіальному напрямку, при цьому кришка 2 встановлена на розсікач 4 і виконана з відривним елементом 6. Розсікач 4 виконаний з виступами 7 на нижній зовнішній поверхні і різьбою 8 на зовнішній поверхні, а також містить внутрішню втулку 9 з прохідними каналами 10, при цьому розсікач 4 і внутрішня втулка 9 виконані як одна деталь. Додатково на внутрішній поверхні розсікача 4 розташоване індикаторне кільце 11, яке стає видимим після першого розкриття через бічну поверхню розсікача 4. Розсікач 4 виконаний прозорим, а індикаторне кільце 11 переважно виконане з кольорового матеріалу, зафіксоване на внутрішній поверхні розсікача 4 адгезивно або шляхом щільної посадки. Крім цього індикаторне кільце 11 може бути виконаним і на зовнішній поверхні розсікача 4, а також в іншому варіанті розсікач 4 та індикаторне кільце 11 виконані у вигляді однієї деталі. Основа 1 розміщена на зовнішній поверхні внутрішньої втулки 9. Кришка 2 з відривним елементом 6, як уже було зазначено вище, встановлена на розсікач 4 за допомогою різьбового з'єднання, і з'єднана з відривним елементом 6 за допомогою ослабленого перерізу 12. Відривний елемент 6 розташований в нижній частині кришки 2 і містить виступи 13 на внутрішній поверхні, які взаємодіють з виступами 7 зазначеного розсікача 4. Закупорювальний пристрій містить зовнішній кожух 14, встановлений на кришку 2 шляхом щільної посадки або за допомогою відповідних елементів. Зовнішній кожух 14 може бути виконаний з полімерного матеріалу або металу. У запропонованій конструкції вказаний кожух 14 виконаний з полімерного матеріалу і покриває кришку 2 до відривного елемента 6. Використовують закупорювальний пристрій описаної вище конструкції наступним чином. Для відкриття пляшки обертають зовнішній кожух 14 разом з кришкою 2 в сторону розкриття, при цьому внутрішні виступи 13 відривного елемента 6 і зовнішні виступи 7 розсікача 4 входять в зачеплення, не дозволяючи відривному елементу 6 обертатися разом з ними. При подальшому обертанні і русі вгору кришки 2 за рахунок різьбового з'єднання з розсікачем 4, відривний елемент 6 відділяється від зазначеної кришки 2 шляхом руйнування ослабленого перерізу 12. Відривний елемент 6 може бути розділений вертикальними ослабленими з'єднаннями на кілька сегментів, які після відриву розділяються на частини і видаляються з пляшки. При цьому розсікач 4 залишається на пляшці і його зовнішні виступи 7 візуально видно навіть в разі повторного накручування кришки 2 на розсікач 4, сигналізуючи, таким чином, про розкриття пляшки. Також відривний елемент 6 вже не може бути повторно закріплений на пляшці або прикріплений до нижньої частини кришки 2, що виключає повторне закупорювання цим пристроєм пляшки без інформування про перше її розкриття. Виконання розсікача 4 з прозорого матеріалу, а поверхні індикаторного кільця 11 кольоровою забезпечує додаткову візуальну індикацію розкриття. Через прозору бічну поверхню нижньої частини розсікача 4 проглядається кольорове індикаторне кільце 11, яке 2 UA 122491 U 5 10 15 завжди залишається видимим на пляшці, як після першого відкриття, так і при повторному закритті закупорювального пристрою. Індикаторне кільце 11 також може містити засоби ідентифікації, виконані у вигляді букв, слів або інших позначень, які також стають видимими після розкриття. Зовнішній кожух 14 забезпечує також жорсткість конструкції пристрою, що важливо при зберіганні і транспортуванні, а також має широкі декоративні можливості для нанесення засобів ідентифікації. Запропонований закупорювальний пристрій може бути виконаний з усіма перерахованими вище деталями як один блок, і може транспортуватися окремо до установки на пляшці. Закупорювання пляшки таким пристроєм виконується натисканням зверху вниз за допомогою закупорювальної машини. Таким чином, заявлена корисна модель забезпечує спрощення конструкції закупорювального пристрою з одночасним підвищенням зручності у виготовленні і використанні, а також додатково дозволяє створити закупорювальний пристрій з запобіжним кільцем з більш досконалим візуальним рівнем захисту від несанкціонованого розкриття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Закупорювальний пристрій для пляшки, що містить кришку з різьбою на внутрішній поверхні, розсікач із засобами фіксації на пляшці і індикаторним кільцем, а також має виступи і різьбу на зовнішній поверхні, при цьому кришка виконана з відривним елементом, що має виступи на внутрішній поверхні, які взаємодіють з виступами зазначеного розсікача, основу, встановлену в горловині пляшки, який відрізняється тим, що розсікач містить внутрішню втулку з прохідними каналами, при цьому розсікач і внутрішня втулка виконані як одна деталь. 2. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що мінімально нижня частина розсікача виконана прозорою. 3. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що індикаторне кільце виконане на внутрішній поверхні розсікача. 4. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що індикаторне кільце стає видимим після першого розкриття через бічну поверхню розсікача. 5. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що основа розташована на зовнішній поверхні внутрішньої втулки. 6. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що містить додатково зовнішній кожух, встановлений на кришку. 3 UA 122491 U 4 UA 122491 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
