Закупорювальний пристрій для пляшки

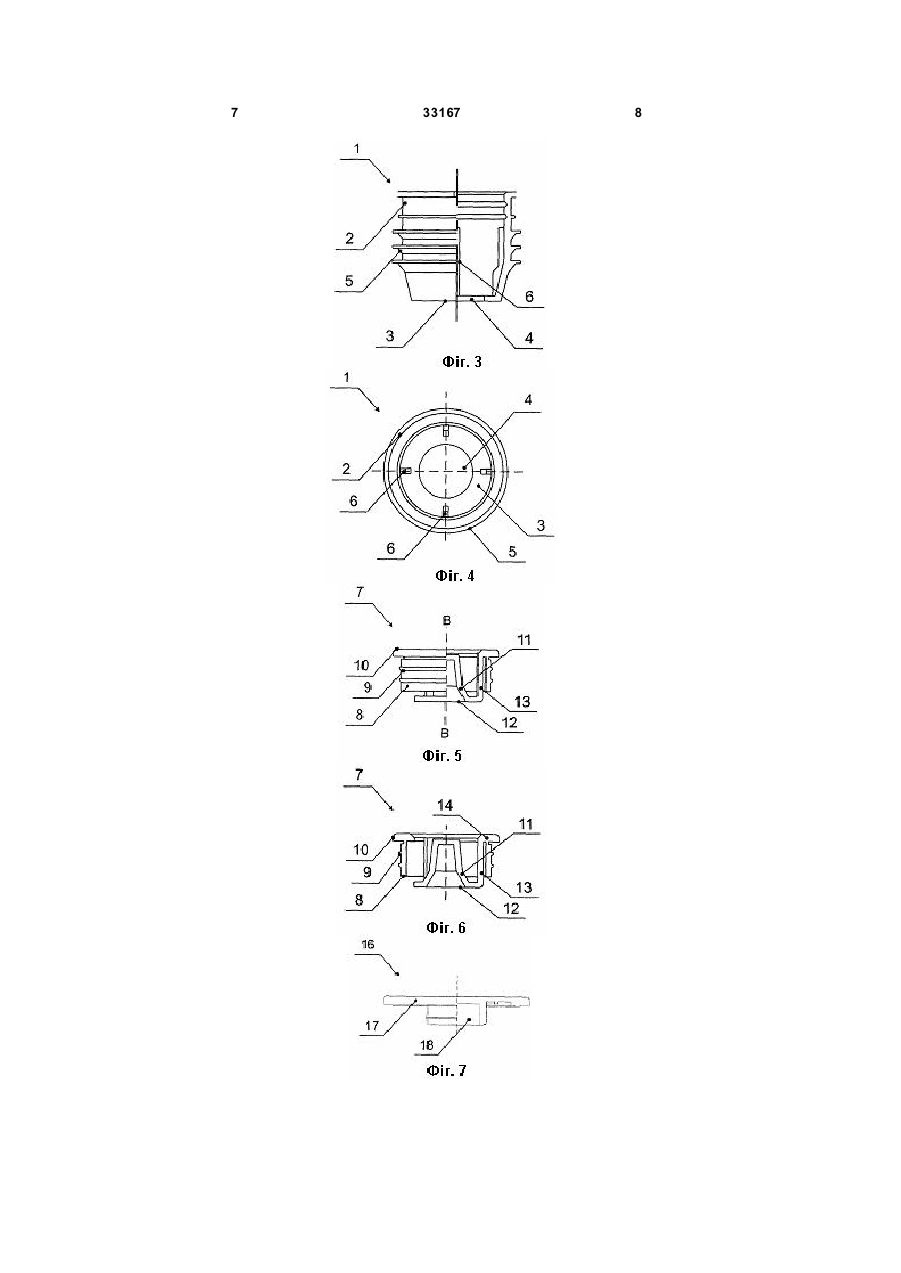

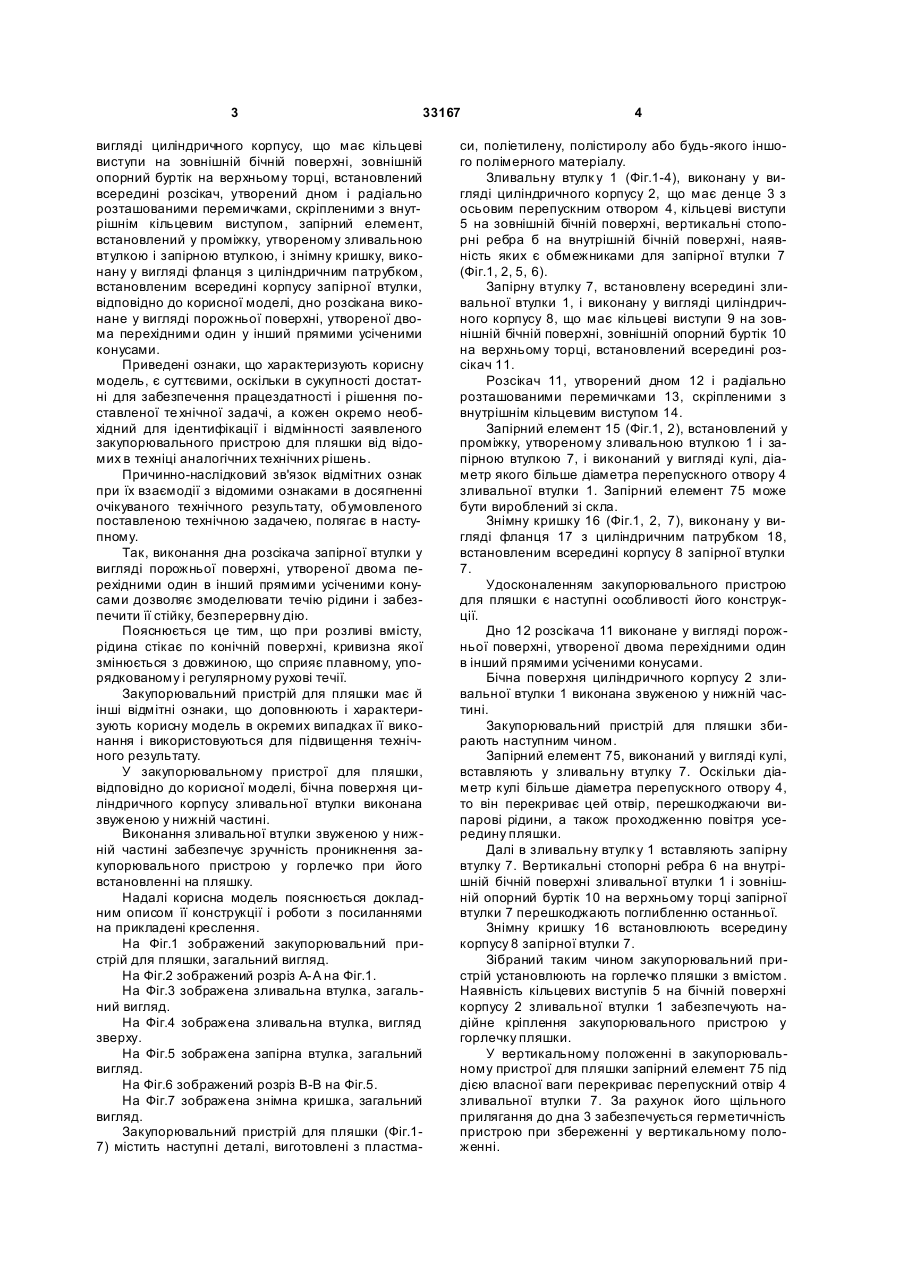

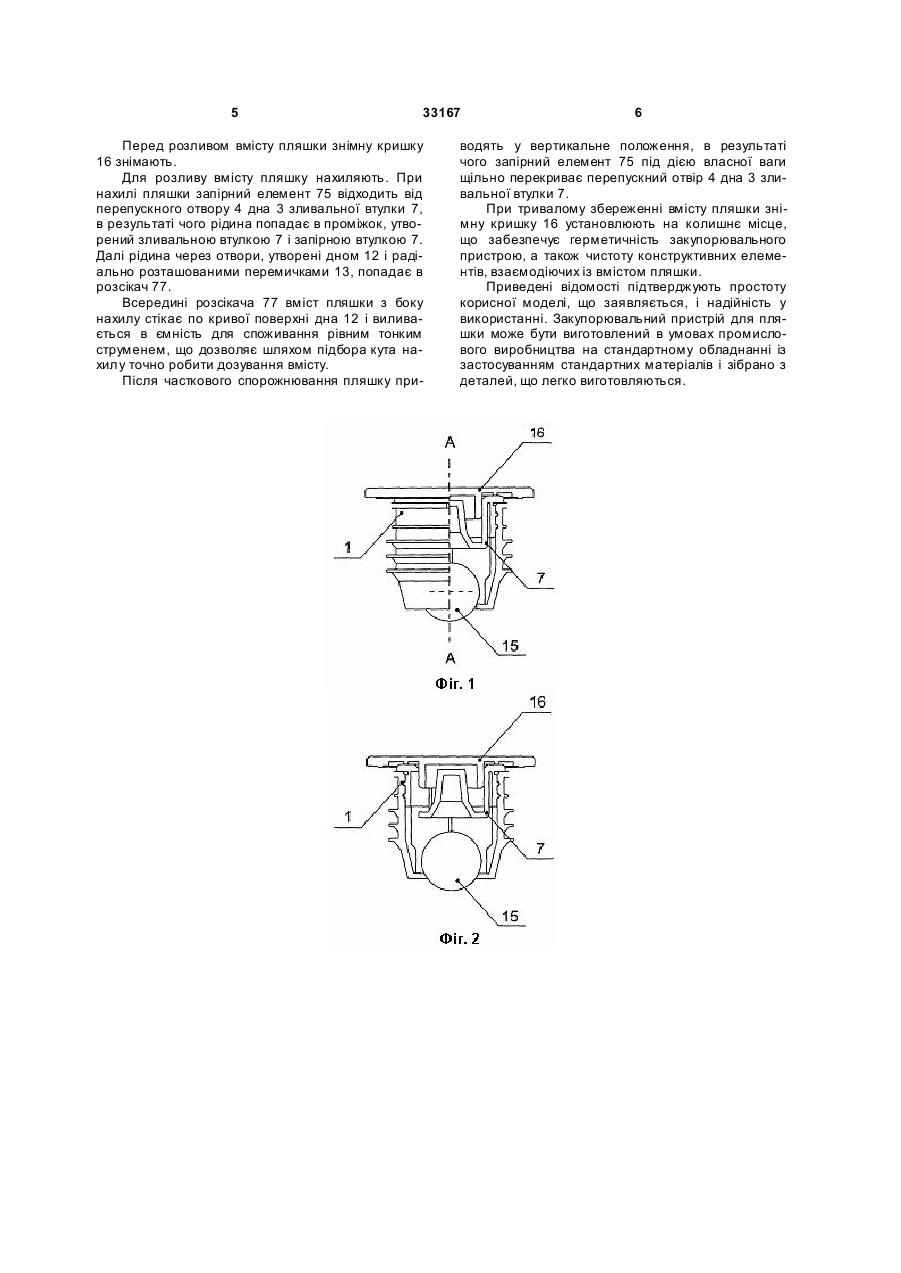

1. Закупорювальний пристрій для пляшки, що містить зливальну втулку (1), виконану у вигляді циліндричного корпусу (2), що має денце (3) з осьовим перепускним отвором (4), кільцеві виступи (5) на зовнішній бічній поверхні, вертикальні стопорні ребра (6) на внутрішній бічній поверхні, запірну втулку (7), встановлену всередині зливальної втулки (1) і виконану у вигляді циліндричного корпусу (8), що має кільцеві виступи (9) на зовнішній бічній поверхні, зовнішній опорний буртик (10) на верхньому торці, встановлений всередині роз 3 33167 вигляді циліндричного корпусу, що має кільцеві виступи на зовнішній бічній поверхні, зовнішній опорний буртік на верхньому торці, встановлений всередині розсікач, утворений дном і радіально розташованими перемичками, скріпленими з внутрішнім кільцевим виступом, запірний елемент, встановлений у проміжку, утвореному зливальною втулкою і запірною втулкою, і знімну кришку, виконану у вигляді фланця з циліндричним патрубком, встановленим всередині корпусу запірної втулки, відповідно до корисної моделі, дно розсікана виконане у вигляді порожньої поверхні, утвореної двома перехідними один у інший прямими усіченими конусами. Приведені ознаки, що характеризують корисну модель, є суттєвими, оскільки в сукупності достатні для забезпечення працездатності і рішення поставленої те хнічної задачі, а кожен окремо необхідний для ідентифікації і відмінності заявленого закупорювального пристрою для пляшки від відомих в техніці аналогічних технічних рішень. Причинно-наслідковий зв'язок відмітних ознак при їх взаємодії з відомими ознаками в досягненні очікуваного технічного результату, обумовленого поставленою технічною задачею, полягає в наступному. Так, виконання дна розсікача запірної втулки у вигляді порожньої поверхні, утвореної двома перехідними один в інший прямими усіченими конусами дозволяє змоделювати течію рідини і забезпечити її стійку, безперервну дію. Пояснюється це тим, що при розливі вмісту, рідина стікає по конічній поверхні, кривизна якої змінюється з довжиною, що сприяє плавному, упорядкованому і регулярному рухові течії. Закупорювальний пристрій для пляшки має й інші відмітні ознаки, що доповнюють і характеризують корисну модель в окремих випадках її виконання і використовуються для підвищення технічного результату. У закупорювальному пристрої для пляшки, відповідно до корисної моделі, бічна поверхня циліндричного корпусу зливальної втулки виконана звуженою у нижній частині. Виконання зливальної втулки звуженою у нижній частині забезпечує зручність проникнення закупорювального пристрою у горлечко при його встановленні на пляшку. Надалі корисна модель пояснюється докладним описом її конструкції і роботи з посиланнями на прикладені креслення. На Фіг.1 зображений закупорювальний пристрій для пляшки, загальний вигляд. На Фіг.2 зображений розріз А-А на Фіг.1. На Фіг.3 зображена зливальна втулка, загальний вигляд. На Фіг.4 зображена зливальна втулка, вигляд зверху. На Фіг.5 зображена запірна втулка, загальний вигляд. На Фіг.6 зображений розріз В-В на Фіг.5. На Фіг.7 зображена знімна кришка, загальний вигляд. Закупорювальний пристрій для пляшки (Фіг.17) містить наступні деталі, виготовлені з пластма 4 си, поліетилену, полістиролу або будь-якого іншого полімерного матеріалу. Зливальну втулк у 1 (Фіг.1-4), виконану у вигляді циліндричного корпусу 2, що має денце 3 з осьовим перепускним отвором 4, кільцеві виступи 5 на зовнішній бічній поверхні, вертикальні стопорні ребра б на внутрішній бічній поверхні, наявність яких є обмежниками для запірної втулки 7 (Фіг.1, 2, 5, 6). Запірну втулку 7, встановлену всередині зливальної втулки 1, і виконану у вигляді циліндричного корпусу 8, що має кільцеві виступи 9 на зовнішній бічній поверхні, зовнішній опорний буртік 10 на верхньому торці, встановлений всередині розсікач 11. Розсікач 11, утворений дном 12 і радіально розташованими перемичками 13, скріпленими з внутрішнім кільцевим виступом 14. Запірний елемент 15 (Фіг.1, 2), встановлений у проміжку, утвореному зливальною втулкою 1 і запірною втулкою 7, і виконаний у вигляді кулі, діаметр якого більше діаметра перепускного отвору 4 зливальної втулки 1. Запірний елемент 75 може бути вироблений зі скла. Знімну кришку 16 (Фіг.1, 2, 7), виконану у вигляді фланця 17 з циліндричним патрубком 18, встановленим всередині корпусу 8 запірної втулки 7. Удосконаленням закупорювального пристрою для пляшки є наступні особливості його конструкції. Дно 12 розсікача 11 виконане у вигляді порожньої поверхні, утвореної двома перехідними один в інший прямими усіченими конусами. Бічна поверхня циліндричного корпусу 2 зливальної втулки 1 виконана звуженою у нижній частині. Закупорювальний пристрій для пляшки збирають наступним чином. Запірний елемент 75, виконаний у вигляді кулі, вставляють у зливальну втулку 7. Оскільки діаметр кулі більше діаметра перепускного отвору 4, то він перекриває цей отвір, перешкоджаючи випарові рідини, а також проходженню повітря усередину пляшки. Далі в зливальну втулк у 1 вставляють запірну втулку 7. Вертикальні стопорні ребра 6 на внутрішній бічній поверхні зливальної втулки 1 і зовнішній опорний буртік 10 на верхньому торці запірної втулки 7 перешкоджають поглибленню останньої. Знімну кришку 16 встановлюють всередину корпусу 8 запірної втулки 7. Зібраний таким чином закупорювальний пристрій установлюють на горлечко пляшки з вмістом. Наявність кільцевих виступів 5 на бічній поверхні корпусу 2 зливальної втулки 1 забезпечують надійне кріплення закупорювального пристрою у горлечку пляшки. У вертикальному положенні в закупорювальному пристрої для пляшки запірний елемент 75 під дією власної ваги перекриває перепускний отвір 4 зливальної втулки 7. За рахунок його щільного прилягання до дна 3 забезпечується герметичність пристрою при збереженні у вертикальному положенні. 5 33167 Перед розливом вмісту пляшки знімну кришку 16 знімають. Для розливу вмісту пляшку нахиляють. При нахилі пляшки запірний елемент 75 відходить від перепускного отвору 4 дна 3 зливальної втулки 7, в результаті чого рідина попадає в проміжок, утворений зливальною втулкою 7 і запірною втулкою 7. Далі рідина через отвори, утворені дном 12 і радіально розташованими перемичками 13, попадає в розсікач 77. Всередині розсікача 77 вміст пляшки з боку нахилу стікає по кривої поверхні дна 12 і виливається в ємність для споживання рівним тонким струменем, що дозволяє шляхом підбора кута нахилу точно робити дозування вмісту. Після часткового спорожнювання пляшку при 6 водять у вертикальне положення, в результаті чого запірний елемент 75 під дією власної ваги щільно перекриває перепускний отвір 4 дна 3 зливальної втулки 7. При тривалому збереженні вмісту пляшки знімну кришку 16 установлюють на колишнє місце, що забезпечує герметичність закупорювального пристрою, а також чистоту конструктивних елементів, взаємодіючих із вмістом пляшки. Приведені відомості підтверджують простоту корисної моделі, що заявляється, і надійність у використанні. Закупорювальний пристрій для пляшки може бути виготовлений в умовах промислового виробництва на стандартному обладнанні із застосуванням стандартних матеріалів і зібрано з деталей, що легко виготовляються. 7 33167 8 9 Комп’ютерна в ерстка Л. Купенко 33167 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
