Будівельний блок

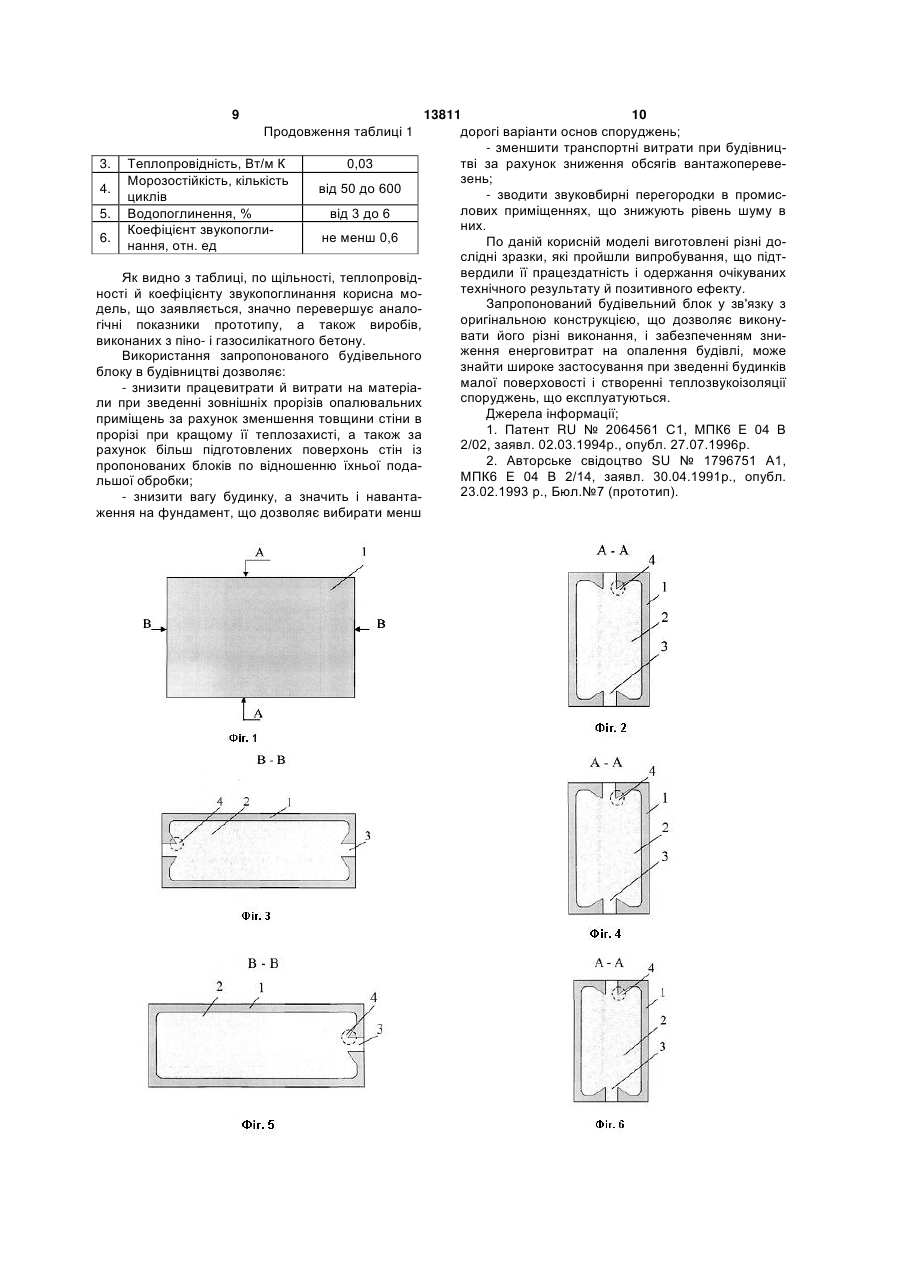

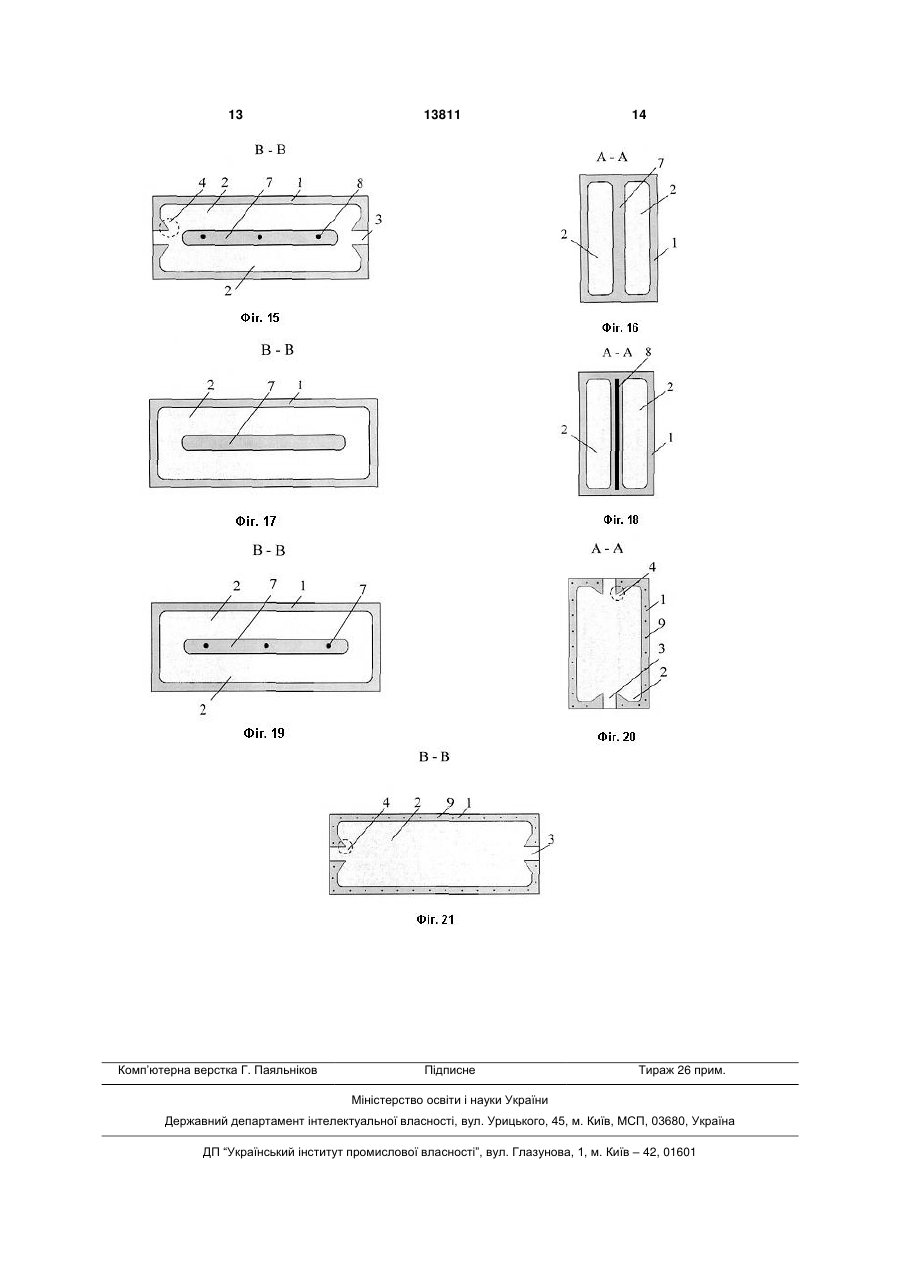

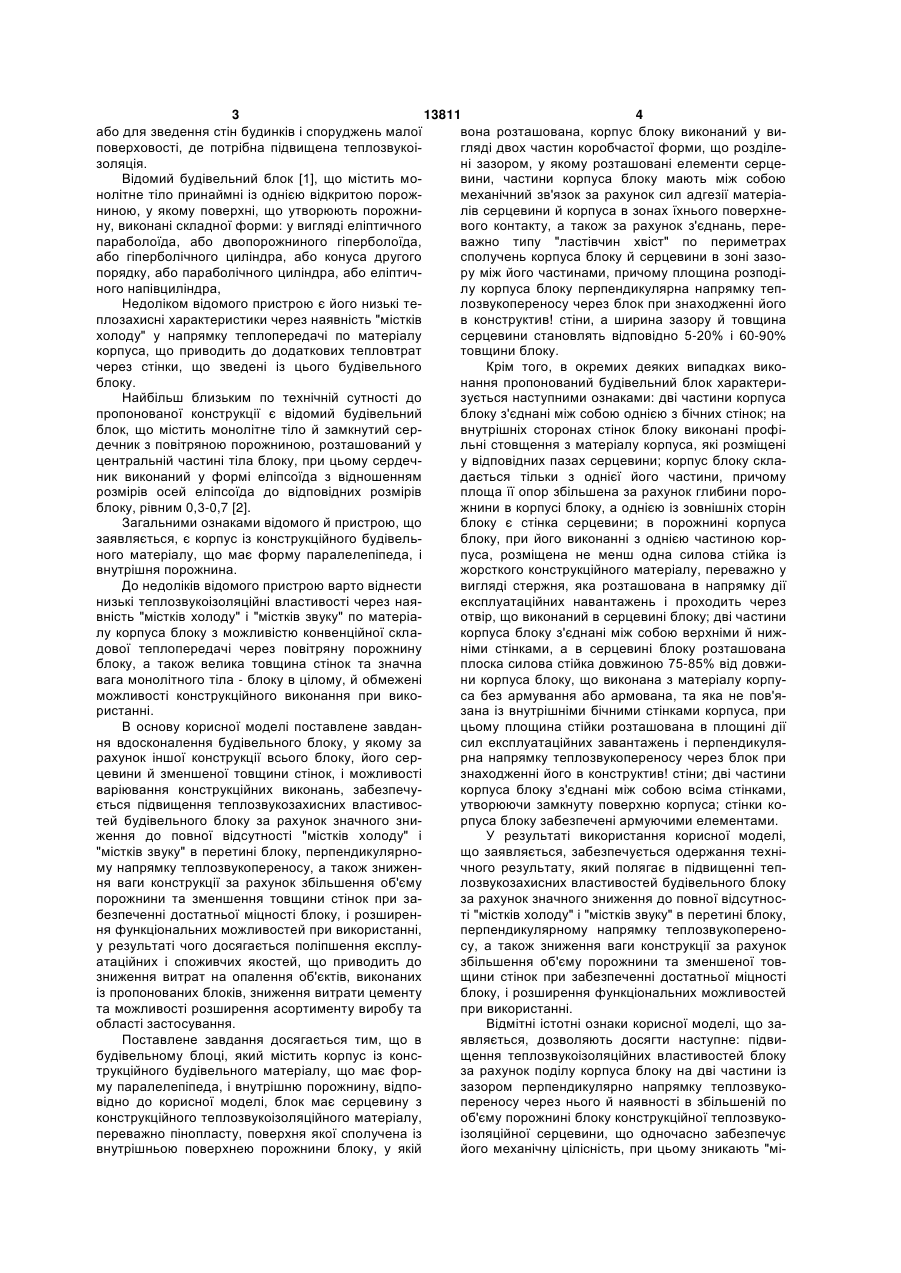

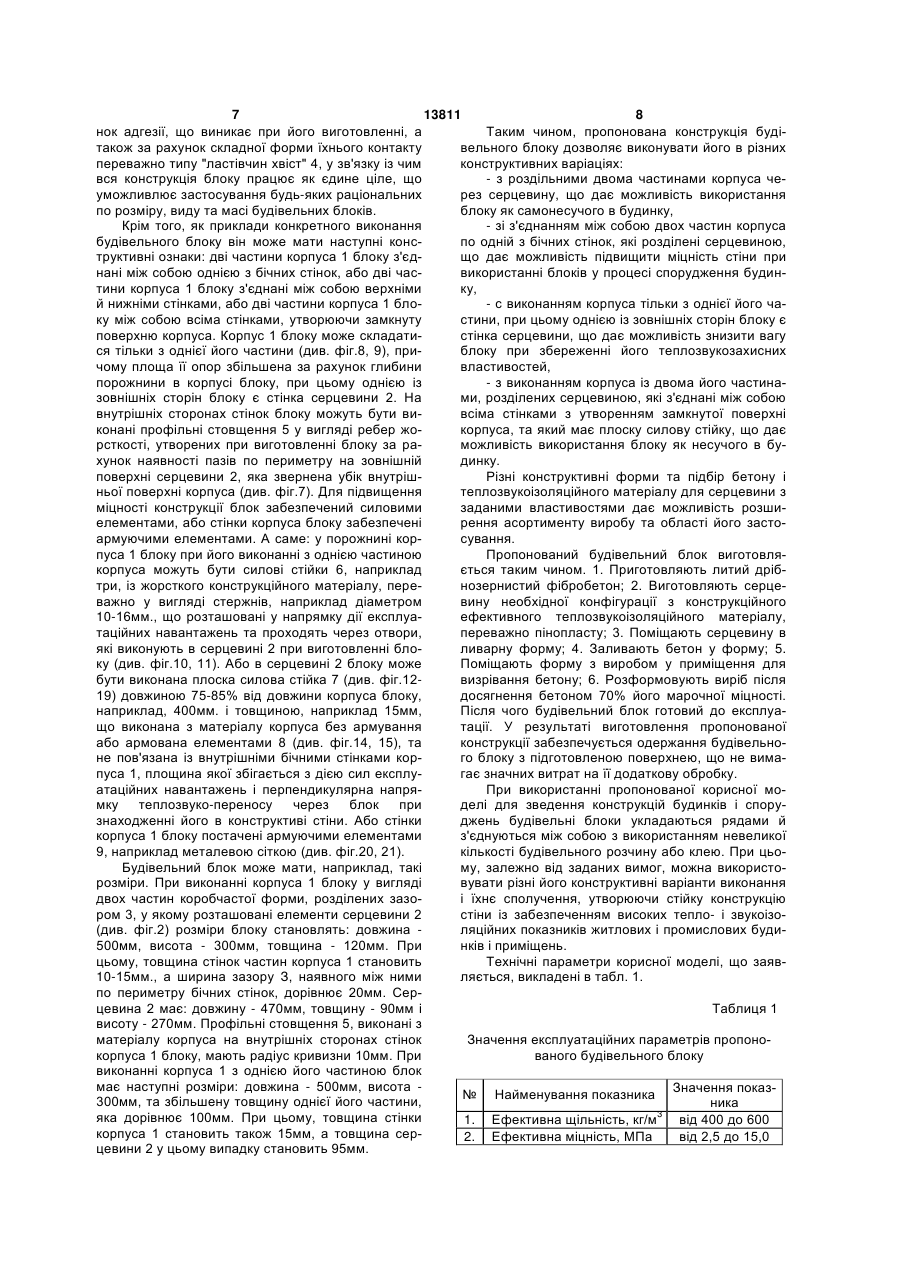

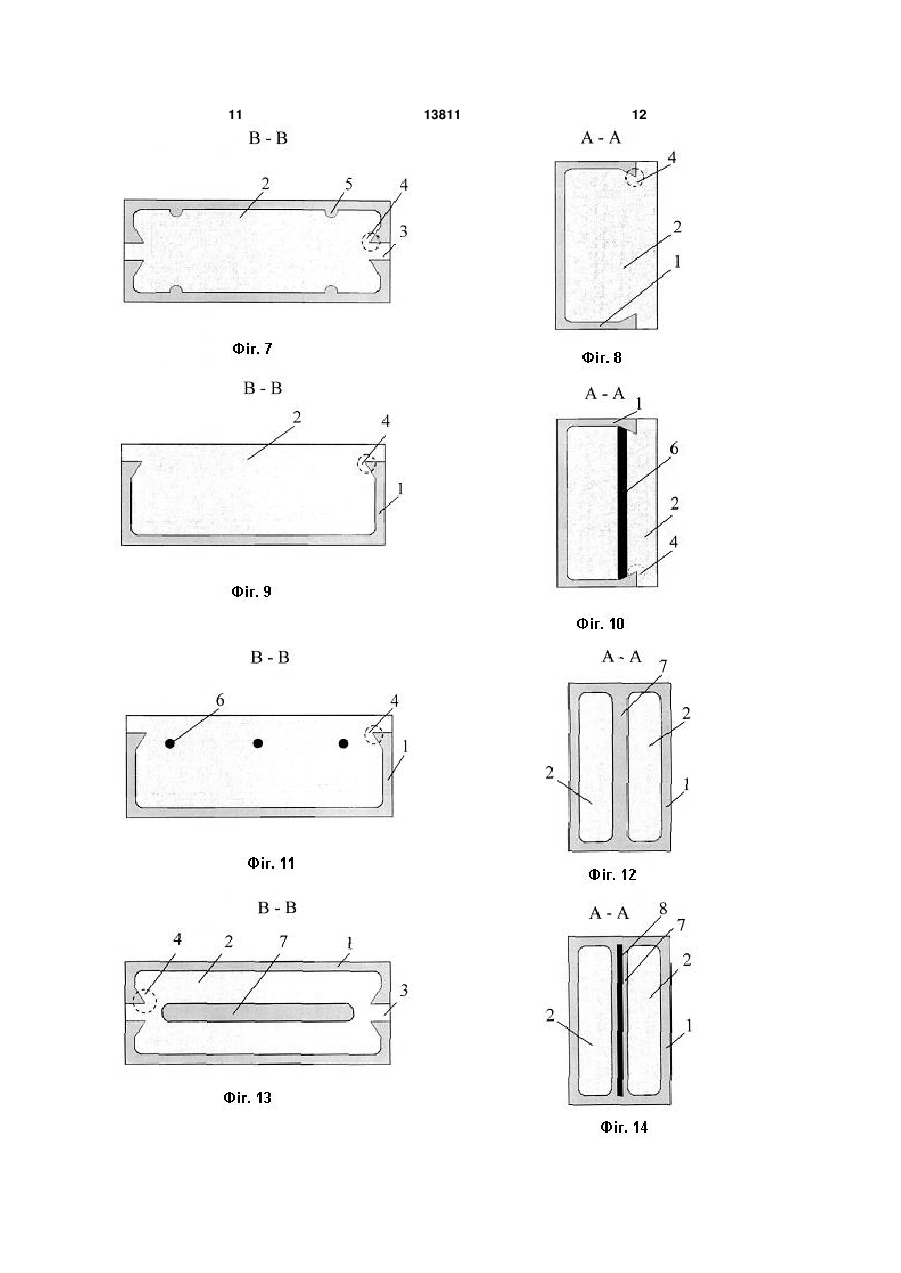

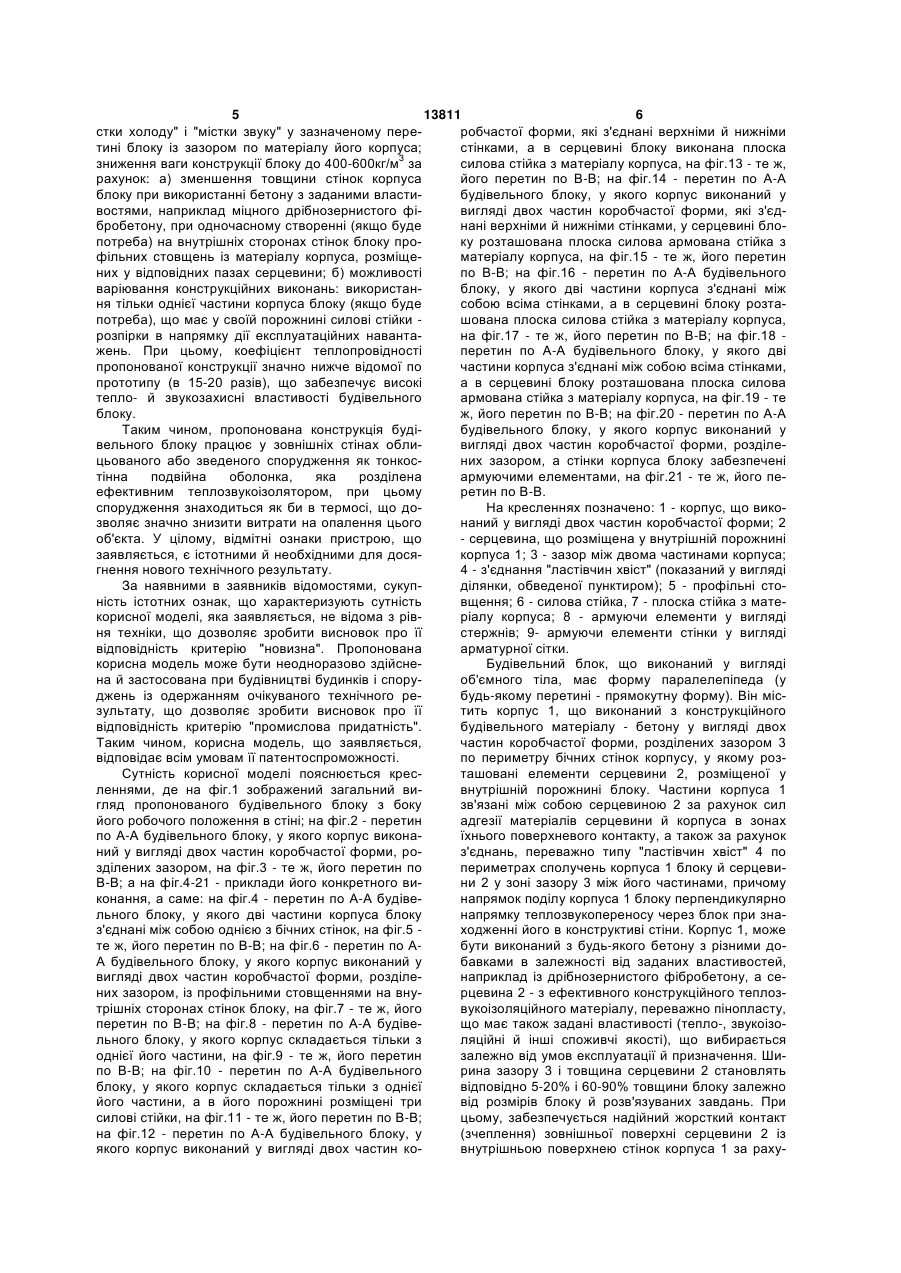

1. Будівельний блок, який містить корпус із конструкційного будівельного матеріалу, що має форму паралелепіпеда, і внутрішню порожнину, який відрізняється тим, що блок має серцевину з конструкційного теплозвукоізоляційного матеріалу, переважно пінопласту, поверхня якої сполучена із внутрішньою поверхнею порожнини блока, у якій вона розташована, корпус блока виконаний у вигляді двох частин коробчастої форми, що розділені зазором, у якому розташовані елементи серцевини, частини корпуса блока мають між собою механічний зв'язок за рахунок сил адгезії матеріалів серцевини й корпуса в зонах їхнього поверхневого контакту, а також за рахунок з'єднань, переважно типу "ластівчин хвіст" по периметрах сполучень корпуса блока й серцевини в зоні зазору між його частинами, причому площина розподілу корпуса блока перпендикулярна напрямку теплозвукопереносу через блок при знаходженні його в конструктиві стіни, а ширина зазору й товщина серцевини становлять відповідно 5-20 % і 60-90 % товщини блока. 2. Будівельний блок за п. 1, який відрізняється тим, що дві частини корпуса блока з'єднані між собою однією з бічних стінок. 3. Будівельний блок за п. 1, який відрізняється тим, що на внутрішніх сторонах стінок блока вико U 2 UA 1 3 13811 4 або для зведення стін будинків і споруджень малої вона розташована, корпус блоку виконаний у виповерховості, де потрібна підвищена теплозвукоігляді двох частин коробчастої форми, що розділезоляція. ні зазором, у якому розташовані елементи серцеВідомий будівельний блок [1], що містить мовини, частини корпуса блоку мають між собою нолітне тіло принаймні із однією відкритою порожмеханічний зв'язок за рахунок сил адгезії матеріаниною, у якому поверхні, що утворюють порожнилів серцевини й корпуса в зонах їхнього поверхнену, виконані складної форми: у вигляді еліптичного вого контакту, а також за рахунок з'єднань, перепараболоїда, або двопорожниного гіперболоїда, важно типу "ластівчин хвіст" по периметрах або гіперболічного циліндра, або конуса другого сполучень корпуса блоку й серцевини в зоні зазопорядку, або параболічного циліндра, або еліптичру між його частинами, причому площина розподіного напівциліндра, лу корпуса блоку перпендикулярна напрямку тепНедоліком відомого пристрою є його низькі телозвукопереносу через блок при знаходженні його плозахисні характеристики через наявність "містків в конструктив! стіни, а ширина зазору й товщина холоду" у напрямку теплопередачі по матеріалу серцевини становлять відповідно 5-20% і 60-90% корпуса, що приводить до додаткових тепловтрат товщини блоку. через стінки, що зведені із цього будівельного Крім того, в окремих деяких випадках викоблоку. нання пропонований будівельний блок характериНайбільш близьким по технічній сутності до зується наступними ознаками: дві частини корпуса пропонованої конструкції є відомий будівельний блоку з'єднані між собою однією з бічних стінок; на блок, що містить монолітне тіло й замкнутий сервнутрішніх сторонах стінок блоку виконані профідечник з повітряною порожниною, розташований у льні стовщення з матеріалу корпуса, які розміщені центральній частині тіла блоку, при цьому сердечу відповідних пазах серцевини; корпус блоку скланик виконаний у формі еліпсоїда з відношенням дається тільки з однієї його частини, причому розмірів осей еліпсоїда до відповідних розмірів площа її опор збільшена за рахунок глибини пороблоку, рівним 0,3-0,7 [2]. жнини в корпусі блоку, а однією із зовнішніх сторін Загальними ознаками відомого й пристрою, що блоку є стінка серцевини; в порожнині корпуса заявляється, є корпус із конструкційного будівельблоку, при його виконанні з однією частиною корного матеріалу, що має форму паралелепіпеда, і пуса, розміщена не менш одна силова стійка із внутрішня порожнина. жорсткого конструкційного матеріалу, переважно у До недоліків відомого пристрою варто віднести вигляді стержня, яка розташована в напрямку дії низькі теплозвукоізоляційні властивості через наяексплуатаційних навантажень і проходить через вність "містків холоду" і "містків звуку" по матеріаотвір, що виконаний в серцевині блоку; дві частини лу корпуса блоку з можливістю конвенційної склакорпуса блоку з'єднані між собою верхніми й ниждової теплопередачі через повітряну порожнину німи стінками, а в серцевині блоку розташована блоку, а також велика товщина стінок та значна плоска силова стійка довжиною 75-85% від довживага монолітного тіла - блоку в цілому, й обмежені ни корпуса блоку, що виконана з матеріалу корпуможливості конструкційного виконання при викоса без армування або армована, та яка не пов'яристанні. зана із внутрішніми бічними стінками корпуса, при В основу корисної моделі поставлене завданцьому площина стійки розташована в площині дії ня вдосконалення будівельного блоку, у якому за сил експлуатаційних завантажень і перпендикулярахунок іншої конструкції всього блоку, його серрна напрямку теплозвукопереносу через блок при цевини й зменшеної товщини стінок, і можливості знаходженні його в конструктив! стіни; дві частини варіювання конструкційних виконань, забезпечукорпуса блоку з'єднані між собою всіма стінками, ється підвищення теплозвукозахисних властивосутворюючи замкнуту поверхню корпуса; стінки котей будівельного блоку за рахунок значного знирпуса блоку забезпечені армуючими елементами. ження до повної відсутності "містків холоду" і У результаті використання корисної моделі, "містків звуку" в перетині блоку, перпендикулярнощо заявляється, забезпечується одержання техніму напрямку теплозвукопереносу, а також зниженчного результату, який полягає в підвищенні тепня ваги конструкції за рахунок збільшення об'єму лозвукозахисних властивостей будівельного блоку порожнини та зменшення товщини стінок при заза рахунок значного зниження до повної відсутносбезпеченні достатньої міцності блоку, і розширенті "містків холоду" і "містків звуку" в перетині блоку, ня функціональних можливостей при використанні, перпендикулярному напрямку теплозвукопереноу результаті чого досягається поліпшення експлусу, а також зниження ваги конструкції за рахунок атаційних і споживчих якостей, що приводить до збільшення об'єму порожнини та зменшеної товзниження витрат на опалення об'єктів, виконаних щини стінок при забезпеченні достатньої міцності із пропонованих блоків, зниження витрати цементу блоку, і розширення функціональних можливостей та можливості розширення асортименту виробу та при використанні. області застосування. Відмітні істотні ознаки корисної моделі, що заПоставлене завдання досягається тим, що в являється, дозволяють досягти наступне: підвибудівельному блоці, який містить корпус із консщення теплозвукоізоляційних властивостей блоку трукційного будівельного матеріалу, що має форза рахунок поділу корпуса блоку на дві частини із му паралелепіпеда, і внутрішню порожнину, відпозазором перпендикулярно напрямку теплозвуковідно до корисної моделі, блок має серцевину з переносу через нього й наявності в збільшеній по конструкційного теплозвукоізоляційного матеріалу, об'єму порожнині блоку конструкційної теплозвукопереважно пінопласту, поверхня якої сполучена із ізоляційної серцевини, що одночасно забезпечує внутрішньою поверхнею порожнини блоку, у якій його механічну цілісність, при цьому зникають "мі 5 13811 6 стки холоду" і "містки звуку" у зазначеному переробчастої форми, які з'єднані верхніми й нижніми тині блоку із зазором по матеріалу його корпуса; стінками, а в серцевині блоку виконана плоска зниження ваги конструкції блоку до 400-600кг/м3 за силова стійка з матеріалу корпуса, на фіг.13 - те ж, рахунок: а) зменшення товщини стінок корпуса його перетин по В-В; на фіг.14 - перетин по А-А блоку при використанні бетону з заданими властибудівельного блоку, у якого корпус виконаний у востями, наприклад міцного дрібнозернистого фівигляді двох частин коробчастої форми, які з'єдбробетону, при одночасному створенні (якщо буде нані верхніми й нижніми стінками, у серцевині блопотреба) на внутрішніх сторонах стінок блоку проку розташована плоска силова армована стійка з фільних стовщень із матеріалу корпуса, розміщематеріалу корпуса, на фіг.15 - те ж, його перетин них у відповідних пазах серцевини; б) можливості по В-В; на фіг.16 - перетин по А-А будівельного варіювання конструкційних виконань: використанблоку, у якого дві частини корпуса з'єднані між ня тільки однієї частини корпуса блоку (якщо буде собою всіма стінками, а в серцевині блоку розтапотреба), що має у своїй порожнині силові стійки шована плоска силова стійка з матеріалу корпуса, розпірки в напрямку дії експлуатаційних навантана фіг.17 - те ж, його перетин по В-В; на фіг.18 жень. При цьому, коефіцієнт теплопровідності перетин по А-А будівельного блоку, у якого дві пропонованої конструкції значно нижче відомої по частини корпуса з'єднані між собою всіма стінками, прототипу (в 15-20 разів), що забезпечує високі а в серцевині блоку розташована плоска силова тепло- й звукозахисні властивості будівельного армована стійка з матеріалу корпуса, на фіг.19 - те блоку. ж, його перетин по В-В; на фіг.20 - перетин по А-А Таким чином, пропонована конструкція будібудівельного блоку, у якого корпус виконаний у вельного блоку працює у зовнішніх стінах обливигляді двох частин коробчастої форми, розділецьованого або зведеного спорудження як тонкосних зазором, а стінки корпуса блоку забезпечені тінна подвійна оболонка, яка розділена армуючими елементами, на фіг.21 - те ж, його пеефективним теплозвукоізолятором, при цьому ретин по В-В. спорудження знаходиться як би в термосі, що доНа кресленнях позначено: 1 - корпус, що викозволяє значно знизити витрати на опалення цього наний у вигляді двох частин коробчастої форми; 2 об'єкта. У цілому, відмітні ознаки пристрою, що - серцевина, що розміщена у внутрішній порожнині заявляється, є істотними й необхідними для досякорпуса 1; 3 - зазор між двома частинами корпуса; гнення нового технічного результату. 4 - з'єднання "ластівчин хвіст" (показаний у вигляді За наявними в заявників відомостями, сукупділянки, обведеної пунктиром); 5 - профільні стоність істотних ознак, що характеризують сутність вщення; 6 - силова стійка, 7 - плоска стійка з матекорисної моделі, яка заявляється, не відома з рівріалу корпуса; 8 - армуючи елементи у вигляді ня техніки, що дозволяє зробити висновок про її стержнів; 9- армуючи елементи стінки у вигляді відповідність критерію "новизна". Пропонована арматурної сітки. корисна модель може бути неодноразово здійснеБудівельний блок, що виконаний у вигляді на й застосована при будівництві будинків і споруоб'ємного тіла, має форму паралелепіпеда (у джень із одержанням очікуваного технічного ребудь-якому перетині - прямокутну форму). Він місзультату, що дозволяє зробити висновок про її тить корпус 1, що виконаний з конструкційного відповідність критерію "промислова придатність". будівельного матеріалу - бетону у вигляді двох Таким чином, корисна модель, що заявляється, частин коробчастої форми, розділених зазором 3 відповідає всім умовам її патентоспроможності. по периметру бічних стінок корпусу, у якому розСутність корисної моделі пояснюється кресташовані елементи серцевини 2, розміщеної у леннями, де на фіг.1 зображений загальний вивнутрішній порожнині блоку. Частини корпуса 1 гляд пропонованого будівельного блоку з боку зв'язані між собою серцевиною 2 за рахунок сил його робочого положення в стіні; на фіг.2 - перетин адгезії матеріалів серцевини й корпуса в зонах по А-А будівельного блоку, у якого корпус виконаїхнього поверхневого контакту, а також за рахунок ний у вигляді двох частин коробчастої форми, роз'єднань, переважно типу "ластівчин хвіст" 4 по зділених зазором, на фіг.3 - те ж, його перетин по периметрах сполучень корпуса 1 блоку й серцевиВ-В; а на фіг.4-21 - приклади його конкретного вини 2 у зоні зазору 3 між його частинами, причому конання, а саме: на фіг.4 - перетин по А-А будівенапрямок поділу корпуса 1 блоку перпендикулярно льного блоку, у якого дві частини корпуса блоку напрямку теплозвукопереносу через блок при зназ'єднані між собою однією з бічних стінок, на фіг.5 ходженні його в конструктиві стіни. Корпус 1, може те ж, його перетин по В-В; на фіг.6 - перетин по Абути виконаний з будь-якого бетону з різними доА будівельного блоку, у якого корпус виконаний у бавками в залежності від заданих властивостей, вигляді двох частин коробчастої форми, розділенаприклад із дрібнозернистого фібробетону, а сених зазором, із профільними стовщеннями на внурцевина 2 - з ефективного конструкційного теплозтрішніх сторонах стінок блоку, на фіг.7 - те ж, його вукоізоляційного матеріалу, переважно пінопласту, перетин по В-В; на фіг.8 - перетин по А-А будівещо має також задані властивості (тепло-, звукоізольного блоку, у якого корпус складається тільки з ляційні й інші споживчі якості), що вибирається однієї його частини, на фіг.9 - те ж, його перетин залежно від умов експлуатації й призначення. Шипо В-В; на фіг.10 - перетин по А-А будівельного рина зазору 3 і товщина серцевини 2 становлять блоку, у якого корпус складається тільки з однієї відповідно 5-20% і 60-90% товщини блоку залежно його частини, а в його порожнині розміщені три від розмірів блоку й розв'язуваних завдань. При силові стійки, на фіг.11 - те ж, його перетин по В-В; цьому, забезпечується надійний жорсткий контакт на фіг.12 - перетин по А-А будівельного блоку, у (зчеплення) зовнішньої поверхні серцевини 2 із якого корпус виконаний у вигляді двох частин ковнутрішньою поверхнею стінок корпуса 1 за раху 7 13811 8 нок адгезії, що виникає при його виготовленні, а Таким чином, пропонована конструкція будітакож за рахунок складної форми їхнього контакту вельного блоку дозволяє виконувати його в різних переважно типу "ластівчин хвіст" 4, у зв'язку із чим конструктивних варіаціях: вся конструкція блоку працює як єдине ціле, що - з роздільними двома частинами корпуса чеуможливлює застосування будь-яких раціональних рез серцевину, що дає можливість використання по розміру, виду та масі будівельних блоків. блоку як самонесучого в будинку, Крім того, як приклади конкретного виконання - зі з'єднанням між собою двох частин корпуса будівельного блоку він може мати наступні конспо одній з бічних стінок, які розділені серцевиною, труктивні ознаки: дві частини корпуса 1 блоку з'єдщо дає можливість підвищити міцність стіни при нані між собою однією з бічних стінок, або дві часвикористанні блоків у процесі спорудження будинтини корпуса 1 блоку з'єднані між собою верхніми ку, й нижніми стінками, або дві частини корпуса 1 бло- с виконанням корпуса тільки з однієї його чаку між собою всіма стінками, утворюючи замкнуту стини, при цьому однією із зовнішніх сторін блоку є поверхню корпуса. Корпус 1 блоку може складатистінка серцевини, що дає можливість знизити вагу ся тільки з однієї його частини (див. фіг.8, 9), приблоку при збереженні його теплозвукозахисних чому площа її опор збільшена за рахунок глибини властивостей, порожнини в корпусі блоку, при цьому однією із - з виконанням корпуса із двома його частиназовнішніх сторін блоку є стінка серцевини 2. На ми, розділених серцевиною, які з'єднані між собою внутрішніх сторонах стінок блоку можуть бути вивсіма стінками з утворенням замкнутої поверхні конані профільні стовщення 5 у вигляді ребер жокорпуса, та який має плоску силову стійку, що дає рсткості, утворених при виготовленні блоку за раможливість використання блоку як несучого в бухунок наявності пазів по периметру на зовнішній динку. поверхні серцевини 2, яка звернена убік внутрішРізні конструктивні форми та підбір бетону і ньої поверхні корпуса (див. фіг.7). Для підвищення теплозвукоізоляційного матеріалу для серцевини з міцності конструкції блок забезпечений силовими заданими властивостями дає можливість розшиелементами, або стінки корпуса блоку забезпечені рення асортименту виробу та області його застоармуючими елементами. А саме: у порожнині корсування. пуса 1 блоку при його виконанні з однією частиною Пропонований будівельний блок виготовлякорпуса можуть бути силові стійки 6, наприклад ється таким чином. 1. Приготовляють литий дрібтри, із жорсткого конструкційного матеріалу, перенозернистий фібробетон; 2. Виготовляють серцеважно у вигляді стержнів, наприклад діаметром вину необхідної конфігурації з конструкційного 10-16мм., що розташовані у напрямку дії експлуаефективного теплозвукоізоляційного матеріалу, таційних навантажень та проходять через отвори, переважно пінопласту; 3. Поміщають серцевину в які виконують в серцевині 2 при виготовленні блоливарну форму; 4. Заливають бетон у форму; 5. ку (див. фіг.10, 11). Або в серцевині 2 блоку може Поміщають форму з виробом у приміщення для бути виконана плоска силова стійка 7 (див. фіг.12визрівання бетону; 6. Розформовують виріб після 19) довжиною 75-85% від довжини корпуса блоку, досягнення бетоном 70% його марочної міцності. наприклад, 400мм. і товщиною, наприклад 15мм, Після чого будівельний блок готовий до експлуащо виконана з матеріалу корпуса без армування тації. У результаті виготовлення пропонованої або армована елементами 8 (див. фіг.14, 15), та конструкції забезпечується одержання будівельноне пов'язана із внутрішніми бічними стінками корго блоку з підготовленою поверхнею, що не вимапуса 1, площина якої збігається з дією сил експлугає значних витрат на її додаткову обробку. атаційних навантажень і перпендикулярна напряПри використанні пропонованої корисної момку теплозвуко-переносу через блок при делі для зведення конструкцій будинків і спорузнаходженні його в конструктиві стіни. Або стінки джень будівельні блоки укладаються рядами й корпуса 1 блоку постачені армуючими елементами з'єднуються між собою з використанням невеликої 9, наприклад металевою сіткою (див. фіг.20, 21). кількості будівельного розчину або клею. При цьоБудівельний блок може мати, наприклад, такі му, залежно від заданих вимог, можна використорозміри. При виконанні корпуса 1 блоку у вигляді вувати різні його конструктивні варіанти виконання двох частин коробчастої форми, розділених зазоі їхнє сполучення, утворюючи стійку конструкцію ром 3, у якому розташовані елементи серцевини 2 стіни із забезпеченням високих тепло- і звукоізо(див. фіг.2) розміри блоку становлять: довжина ляційних показників житлових і промислових буди500мм, висота - 300мм, товщина - 120мм. При нків і приміщень. цьому, товщина стінок частин корпуса 1 становить Технічні параметри корисної моделі, що заяв10-15мм., а ширина зазору З, наявного між ними ляється, викладені в табл. 1. по периметру бічних стінок, дорівнює 20мм. Серцевина 2 має: довжину - 470мм, товщину - 90мм і Таблиця 1 висоту - 270мм. Профільні стовщення 5, виконані з матеріалу корпуса на внутрішніх сторонах стінок Значення експлуатаційних параметрів пропонокорпуса 1 блоку, мають радіус кривизни 10мм. При ваного будівельного блоку виконанні корпуса 1 з однією його частиною блок має наступні розміри: довжина - 500мм, висота Значення показ№ Найменування показника 300мм, та збільшену товщину однієї його частини, ника яка дорівнює 100мм. При цьому, товщина стінки 1. Ефективна щільність, кг/м3 від 400 до 600 корпуса 1 становить також 15мм, а товщина сер2. Ефективна міцність, МПа від 2,5 до 15,0 цевини 2 у цьому випадку становить 95мм. 9 13811 10 дорогі варіанти основ споруджень; - зменшити транспортні витрати при будівництві за рахунок зниження обсягів вантажопереве3. Теплопровідність, Вт/м К 0,03 зень; Морозостійкість, кількість 4. від 50 до 600 - зводити звуковбирні перегородки в промисциклів лових приміщеннях, що знижують рівень шуму в 5. Водопоглинення, % від 3 до 6 них. Коефіцієнт звукопогли6. не менш 0,6 По даній корисній моделі виготовлені різні донання, отн. ед слідні зразки, які пройшли випробування, що підтвердили її працездатність і одержання очікуваних Як видно з таблиці, по щільності, теплопровідтехнічного результату й позитивного ефекту. ності й коефіцієнту звукопоглинання корисна моЗапропонований будівельний блок у зв'язку з дель, що заявляється, значно перевершує аналооригінальною конструкцією, що дозволяє виконугічні показники прототипу, а також виробів, вати його різні виконання, і забезпеченням знивиконаних з піно- і газосилікатного бетону. ження енерговитрат на опалення будівлі, може Використання запропонованого будівельного знайти широке застосування при зведенні будинків блоку в будівництві дозволяє: малої поверховості і створенні теплозвукоізоляції - знизити працевитрати й витрати на матеріаспоруджень, що експлуатуються. ли при зведенні зовнішніх прорізів опалювальних Джерела інформації; приміщень за рахунок зменшення товщини стіни в 1. Патент RU № 2064561 С1, МПК6 Е 04 В прорізі при кращому її теплозахисті, а також за 2/02, заявл. 02.03.1994р., опубл. 27.07.1996р. рахунок більш підготовлених поверхонь стін із 2. Авторське свідоцтво SU № 1796751 А1, пропонованих блоків по відношенню їхньої подаМПК6 Е 04 В 2/14, заявл. 30.04.1991р., опубл. льшої обробки; 23.02.1993 р., Бюл.№7 (прототип). - знизити вагу будинку, а значить і навантаПродовження таблиці 1 ження на фундамент, що дозволяє вибирати менш 11 13811 12 13 Комп’ютерна верстка Г. Паяльніков 13811 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
