Спосіб контролю за розробкою нафтового багатопластового покладу

Номер патенту: 18767

Опубліковано: 15.11.2006

Автори: Шпак Ольга Петрівна, Демидьонок Анатолій Григорович

Завантажити PDF файл.

Формула / Реферат

1. Спосіб контролю за розробкою нафтового багатопластового покладу, що включає аналіз геофізичних, геолого-промислових досліджень свердловин, лабораторних досліджень властивостей пластових флюїдів і пористих середовищ, інтерпретацію матеріалів геофізичних досліджень свердловин, побудову детальної геолого-гідродинамічної моделі неоднорідного пласта, визначення видобутку нафти і води по видобувних свердловинах, об'ємів нагнітання води по нагнітальних свердловинах, уточнення за результатами експлуатації свердловин гідродинамічного зв'язку проникних прошарків сусідніх свердловин через співставлення об'ємів і динаміки нагнітання води, об'ємів і динаміки відбору нафти і води, проведення кореляції по продуктивному розрізу свердловин і дослідження прошарків з визначенням ступеня виробки запасів нафти шляхом побудови профілів і блок-діаграм, складання рекомендацій з проведення геолого-технічних заходів з вилучення залишкової нафти, який відрізняється тим, що закономірності розповсюдження проникних прошарків по площі, уточнення стратиграфічних перерв та коректність кореляції визначають на основі фаціально-седиментаційного аналізу та аналізу перерв і неузгоджень, уточнення тектонічних порушень виявляють на основі детальної кореляції всього розрізу пробурених на родовищі свердловин і аналізу сейсмічних досліджень, гідродинамічний зв'язок по виділених прошарках уточнюють закачуванням різних або однотипних індикаторних речовин, оцінку виробки запасів по прошарках проводять із розрахунків частки участі кожного прошарку в роботі свердловини, а також проникності відповідних прошарків, складають додаткові рекомендації по залученню в розробку невироблених ділянок та прошарків.

2. Спосіб за п. 1, який відрізняється тим, що встановлення гідродинамічного зв'язку по площі ідентифікованих прошарків проводять гідропрослуховуванням глибинними манометрами або п'єзометрами.

Текст

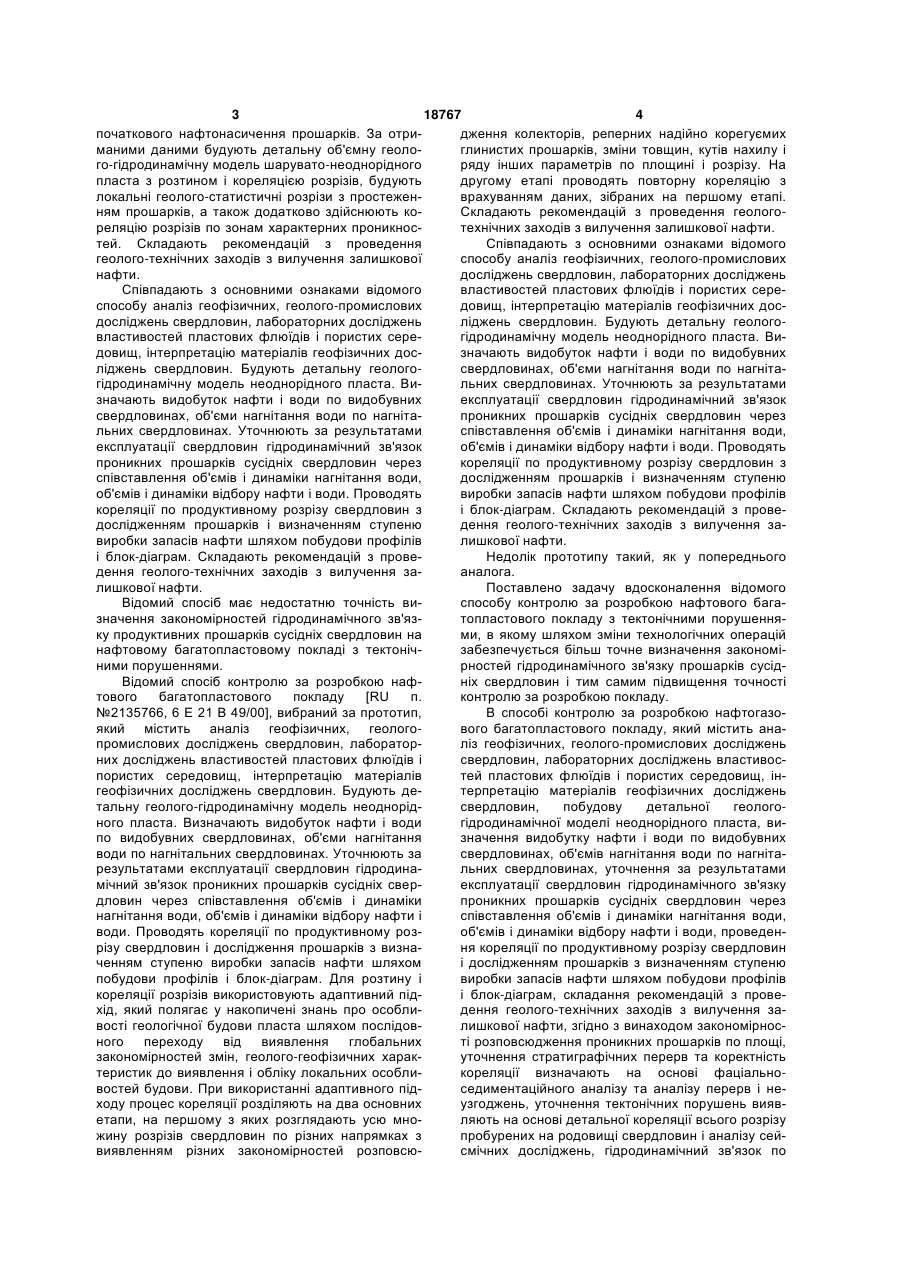

1. Спосіб контролю за розробкою нафтового багатопластового покладу, що включає аналіз геофізичних, геолого-промислових досліджень свердловин, лабораторних досліджень властивостей пластових флюїдів і пористих середовищ, інтерпретацію матеріалів геофізичних досліджень свердловин, побудову детальної геологогідродинамічної моделі неоднорідного пласта, визначення видобутку нафти і води по видобувних свердловинах, об'ємів нагнітання води по нагнітальних свердловинах, уточнення за результатами експлуатації свердловин гідродинамічного зв'язку проникних прошарків сусідніх свердловин через співставлення об'ємів і динаміки нагнітання води, об'ємів і динаміки відбору нафти і води, проведення кореляції по продуктивному розрізу свердловин і дослідження прошарків з визначенням ступеня U 2 (19) 1 3 18767 4 початкового нафтонасичення прошарків. За отридження колекторів, реперних надійно корегуємих маними даними будують детальну об'ємну геологлинистих прошарків, зміни товщин, кутів нахилу і го-гідродинамічну модель шарувато-неоднорідного ряду інших параметрів по площині і розрізу. На пласта з розтином і кореляцією розрізів, будують другому етапі проводять повторну кореляцію з локальні геолого-статистичні розрізи з простеженврахуванням даних, зібраних на першому етапі. ням прошарків, а також додатково здійснюють коСкладають рекомендацій з проведення геологореляцію розрізів по зонам характерних проникностехнічних заходів з вилучення залишкової нафти. тей. Складають рекомендацій з проведення Співпадають з основними ознаками відомого геолого-технічних заходів з вилучення залишкової способу аналіз геофізичних, геолого-промислових нафти. досліджень свердловин, лабораторних досліджень Співпадають з основними ознаками відомого властивостей пластових флюїдів і пористих сереспособу аналіз геофізичних, геолого-промислових довищ, інтерпретацію матеріалів геофізичних досдосліджень свердловин, лабораторних досліджень ліджень свердловин. Будують детальну геологовластивостей пластових флюїдів і пористих серегідродинамічну модель неоднорідного пласта. Видовищ, інтерпретацію матеріалів геофізичних досзначають видобуток нафти і води по видобувних ліджень свердловин. Будують детальну геологосвердловинах, об'єми нагнітання води по нагнітагідродинамічну модель неоднорідного пласта. Вильних свердловинах. Уточнюють за результатами значають видобуток нафти і води по видобувних експлуатації свердловин гідродинамічний зв'язок свердловинах, об'єми нагнітання води по нагнітапроникних прошарків сусідніх свердловин через льних свердловинах. Уточнюють за результатами співставлення об'ємів і динаміки нагнітання води, експлуатації свердловин гідродинамічний зв'язок об'ємів і динаміки відбору нафти і води. Проводять проникних прошарків сусідніх свердловин через кореляції по продуктивному розрізу свердловин з співставлення об'ємів і динаміки нагнітання води, дослідженням прошарків і визначенням ступеню об'ємів і динаміки відбору нафти і води. Проводять виробки запасів нафти шляхом побудови профілів кореляції по продуктивному розрізу свердловин з і блок-діаграм. Складають рекомендацій з проведослідженням прошарків і визначенням ступеню дення геолого-технічних заходів з вилучення завиробки запасів нафти шляхом побудови профілів лишкової нафти. і блок-діаграм. Складають рекомендацій з провеНедолік прототипу такий, як у попереднього дення геолого-технічних заходів з вилучення зааналога. лишкової нафти. Поставлено задачу вдосконалення відомого Відомий спосіб має недостатню точність виспособу контролю за розробкою нафтового багазначення закономірностей гідродинамічного зв'язтопластового покладу з тектонічними порушенняку продуктивних прошарків сусідніх свердловин на ми, в якому шляхом зміни технологічних операцій нафтовому багатопластовому покладі з тектонічзабезпечується більш точне визначення закономіними порушеннями. рностей гідродинамічного зв'язку прошарків сусідВідомий спосіб контролю за розробкою нафніх свердловин і тим самим підвищення точності тового багатопластового покладу [RU п. контролю за розробкою покладу. №2135766, 6 Е 21 В 49/00], вибраний за прототип, В способі контролю за розробкою нафтогазоякий містить аналіз геофізичних, геологового багатопластового покладу, який містить анапромислових досліджень свердловин, лабораторліз геофізичних, геолого-промислових досліджень них досліджень властивостей пластових флюїдів і свердловин, лабораторних досліджень властивоспористих середовищ, інтерпретацію матеріалів тей пластових флюїдів і пористих середовищ, інгеофізичних досліджень свердловин. Будують детерпретацію матеріалів геофізичних досліджень тальну геолого-гідродинамічну модель неоднорідсвердловин, побудову детальної геологоного пласта. Визначають видобуток нафти і води гідродинамічної моделі неоднорідного пласта, випо видобувних свердловинах, об'єми нагнітання значення видобутку нафти і води по видобувних води по нагнітальних свердловинах. Уточнюють за свердловинах, об'ємів нагнітання води по нагнітарезультатами експлуатації свердловин гідродинальних свердловинах, уточнення за результатами мічний зв'язок проникних прошарків сусідніх сверексплуатації свердловин гідродинамічного зв'язку дловин через співставлення об'ємів і динаміки проникних прошарків сусідніх свердловин через нагнітання води, об'ємів і динаміки відбору нафти і співставлення об'ємів і динаміки нагнітання води, води. Проводять кореляції по продуктивному розоб'ємів і динаміки відбору нафти і води, проведенрізу свердловин і дослідження прошарків з визнаня кореляції по продуктивному розрізу свердловин ченням ступеню виробки запасів нафти шляхом і дослідженням прошарків з визначенням ступеню побудови профілів і блок-діаграм. Для розтину і виробки запасів нафти шляхом побудови профілів кореляції розрізів використовують адаптивний піді блок-діаграм, складання рекомендацій з провехід, який полягає у накопичені знань про особлидення геолого-технічних заходів з вилучення завості геологічної будови пласта шляхом послідовлишкової нафти, згідно з винаходом закономірносного переходу від виявлення глобальних ті розповсюдження проникних прошарків по площі, закономірностей змін, геолого-геофізичних харакуточнення стратиграфічних перерв та коректність теристик до виявлення і обліку локальних особликореляції визначають на основі фаціальновостей будови. При використанні адаптивного підседиментаційного аналізу та аналізу перерв і неходу процес кореляції розділяють на два основних узгоджень, уточнення тектонічних порушень вияветапи, на першому з яких розглядають усю мноляють на основі детальної кореляції всього розрізу жину розрізів свердловин по різних напрямках з пробурених на родовищі свердловин і аналізу сейвиявленням різних закономірностей розповсюсмічних досліджень, гідродинамічний зв'язок по 5 18767 6 виділених прошарках уточнюють закачуванням прошарки з урахуванням тенденції зміни товщин різних або однотипних індикаторних речовин, оцінокремих прошарків, та особливості розташування ку виробки запасів по прошарках проводять із розпорушення та амплітуди зміщення порід. На побурахунків долі участі кожного прошарку в роботі дованих схемах кореляції по площі порушення свердловини, а також проникності відповідних виявляють можливі контактуючі прошарки, по свепрошарків, складають додаткові рекомендації по рдловинах в розрізі продуктивного інтервалу нанозалученню в розробку невироблених ділянок та сять підсумкову промислову інформацію: інтервапрошарків. ли перфорації, характеристики насиченості Крім того, встановлення гідродинамічного зв'япрошарків на початковий і поточний момент роззку по площі ідентифікованих прошарків проводять робки з результатами досліджень по геофізичному гідропрослуховуванням глибинними манометрами контролю по свердловинах, а також інформацією або п'єзометрами. про участь пласта в роботі свердловини. Будують Сукупність наведених ознак способу, що заявгеологічні профілі по розрізу свердловин в різних ляється, забезпечує виявлення додаткових законапрямках, на яких наносять уточнене розташуномірностей будови і розповсюдження колекторів, вання тектонічних порушень, на їх основі будують закономірностей гідродинамічного зв'язку продукструктурні карти та карти ізопахіт по виділених тивних прошарків сусідніх свердловин і завдяки прошарках. В нагнітальні свердловини проводять оптимальній послідовності нових введених операзакачування індикаторних речовин та контролюцій та окремих операцій прототипу дозволяє підють склад продукції навколишніх свердловин до силити їх ефективність і зменшити тривалість доспояви в їх складі індикаторних речовин. По цих ліджень. Підвищується точність контролю даних визначають контактуючі прошарки в межах розробки. тектонічних порушень, а також перевіряють корекНа Фіг.1 представлена схема кореляції по лінії тність виявлених на схемах кореляції прошарків. свердловин 27-23-37-8-40-34. Визначають фільтраційні характеристики виділеНа Фіг.2 представлена схема кореляції по лінії них прошарків, які отримують по кореляційній засвердловин 48-21-22-26-23-37. лежності між пористістю і проникністю. Ступінь На Фіг.3 представлений геологічний профіль виробки та долю участі кожного перфорованого по лінії свердловин 25-27-35-23-37-8-34-10. прошарку в роботі свердловини визначають по На Фіг.4. представлена структурна карта поквстановлених значеннях товщин і фільтраційних рівлі родовища. характеристиках. На Фіг.5 представлена кореляційна залежність За отриманими даними роботи свердловин, між пористістю та проникністю порід. результатів геофізичних досліджень нових пробуСпосіб реалізується таким чином. рених свердловин, а також дослідження керну, За способом контролю за розробкою нафтовоякий отриманий при їх бурінні, динаміки пластового багатопластового покладу проводять аналіз го тиску проводять диференційний аналіз розробгеофізичних досліджень свердловин, за якими ки горизонту по виділених прошарках із визначенвизначена літологічна будова продуктивних пласням ступеню їх виробки, оцінкою поточних і тів, потужності окремих пропластків, наявність і накопичених відборів. Складають рекомендації по розташування тектонічниих порушень. Аналізують залученню в розробку невироблених ділянок та геолого-промислові дослідження свердловин, а прошарків. також лабораторні дослідження властивостей Крім того, з тою ж метою проводять гідропроспластових флюїдів і пористих середовищ. Проволуховування глибинними манометрами або п'єзодять інтерпретацію матеріалів геофізичних досліметрами, які містять багатодобовий завод годинджень свердловин з виявленням закономірностей ників, здібних фіксувати зміни режимів роботи розповсюдження колекторів, у тому числі глиниссвердловин. тих прошарків, і кореляцією розрізів за даними Приклад. геофізичних досліджень свердловин. Визначають На Козіївському родовищі провели аналіз геодебіти та об'єми накопиченого видобутку нафти по фізичних, геолого-промислових досліджень свервидобувних свердловинах, об'ємів нагнітання води дловин, лабораторних досліджень властивостей по нагнітальних свердловинах. Проводять додатпластових флюїдів і пористих середовищ, інтерпкові контрольні дослідження на свердловинах, які ретацію матеріалів геофізичних досліджень сверрозташовані в районі тектонічниих порушень. Продловин. Додатково побудували детальну геологоводять фаціально-седиментаційний аналіз, на осгідродинамічну модель неоднорідного пласта цьонові якого виявляють та уточнюють умови осадкого родовища. Визначили видобуток нафти і води накопичення колекторів і встановлюють по видобувних свердловинах, об'єми нагнітання закономірності їх розповсюдження по площі, а на води по нагнітальних свердловинах. За результаоснові аналізу перерв та неузгоджень виявляють тами експлуатації свердловин, через співставленособливості стратиграфічних перерв в продуктивня об'ємів і динаміки нагнітання води, об'ємів і диному розрізі. Проводять детальну кореляцію по наміки відбору нафти і води, уточнили всьому розрізу свердловин із залученням даних гідродинамічний зв'язок проникних прошарків сусіпроведених сейсмічних досліджень. Виділяють дніх свердловин. Провели кореляцію по продуктиопорні реперні прошарки першого порядку, по яких вному розрізу свердловин і дослідження прошарків будуються структурні карти з врахуванням отриі визначенням ступеню виробки запасів нафти маної інформації про тектонічні порушення. Будушляхом побудови профілів і блок-діаграм. Було ють схеми кореляції по свердловинах в різних навиявлено, що невідповідне низькі дебіти та об'єми прямках покладу, на яких виділяють однотипні накопиченого видобутку нафти по видобувних 7 18767 8 свердловинах порівняно з об'ємами нагнітання виною 27, свердловина 23 знаходиться в сусідводи по нагнітальних свердловинах спостеріганьому блоці на віддалі 420 м, причому в обох свеються саме в районі тектонічниих порушень, ампрдловинах гідродинамічний зв'язок забезпечується літуди зміщення яких становили від 10 до 70м в через контактування перфорованих прошарків. В різних частинах розрізу свердловин. нагнітальній свердловині 27 прошарки 3, 4 і 5 гоНа основі фаціально-седиментаційного аналіризонту В-22 контактують через поверхню тектонізу, аналізу перерв і неузгоджень та за допомогою чного порушення амплітудою 20 м з прошарком 9 побудованих схем кореляції в різних напрямках горизонту Т-1 і прошарком 1 горизонту В-22 в свепокладу з врахуванням виявлених тектонічних рдловині 23. В свердловині 21, яка віддалена від порушень і амплітуд зміщення порід були встанонагнітальної свердловини 27 більше, ніж на 600 м, влені закономірності розповсюдження колекторів перфоровані прошарки 9 і 1, аналогічно свердлопо площі і розрізу. На Фіг.1 представлена схема вині 23. В свердловині 26 такі прошарки відсутні. кореляції, яка побудована з врахуванням амплітуВ результаті закачування індикаторної речоди зміщення порід і на якій виділено 9 прошарків в вини в нагнітальну свердловину 48 появлення їх в горизонті Т-1 і 5 прошарків в горизонті В-22. Припродукції св. 26 зафіксовано не було, тому що чому в свердловинах 23, 37, 8 в покрівельній часпрошарки №№ 7, 8, 9, в які закачували рідину, тині горизонту В-22 прошарки 4 і 5 відсутні, а в контактували з неперфорованими прошарками покрівлі горизонту Т-1 в св. 8 прошарок 9 розми(№№ 2, 3, 4, 5) в св. 26. Однак поява індикаторної тий, що вказує на перерви в осадонакопиченні та речовини в свердловині 26 від свердловини 48 неузгоджене залягання порід. За допомогою побубула зафіксована в інтервалі 4036-4074 м за дадованих схем кореляції з тектонічними порушенними імпульсного нейтрон-нейтронного каротажу. нями, Фіг.1 і 2, виявлено контакт різнотипних проВ свердловині 37 в інтервалі 4007-4020 м та свершарків по площині порушення, який дозволяє дловині 23, крім даних імпульсного нейтронвикористовувати створену систему підтримки планейтронного каротажу індикаторна речовина була стового тиску по основному об'єкту. З врахуванням виявлена і в продукції. виявлених закономірностей була уточнена геолоДля розрахунку долі участі прошарків в роботі гічна будова родовища та побудовані геологічні свердловини визначили залежність між ємнісними профілі з тектонічними порушеннями, один з яких та фільтраційними параметрами колекторів родопоказано на Фіг.3, а також структурна карта об'єкту вища у вигляді кореляційної залежності між порисрозробки, Фіг.4. тістю та проникністю порід для даного родовища, Додатково для уточнення гідродинамічного яка представлена на Фіг.5. По формулі Дюпюї визв'язку між нагнітальними та видобувними свердзначили долю кожного прошарку у видобутку по ловинами було здійснено закачування індикаторвсіх свердловинах. них речовин. Із нагнітальної свердловини 27 індиНаприклад, для свердловини 23, в якій перкаторна речовина була виявлена в свердловині 6 форовані прошарки 2, 3, 4, 5, 6, 7, 8, 9 горизонту Тчерез 35 годин, в свердловині 23 - через 50 годин, 1 та прошарок 1 горизонту В-22 процент видобутку в свердловині 21 - через 270 годин, в свердловині з виділених прошарків при депресії в 10МПа, в'яз37 - через 661 годин. В свердловині 26 індикаторкості рідини - 0,665мПа.с, радіусах контуру живна речовина не була зафіксована, Свердловина 6 лення свердловини 500м та контуру свердловини знаходиться в одному блоці з свердловиною 27, 0,12м визначили дебіт свердловини: Qзаг. q1 q2 q3 q4 q5 q6 q7 q8 q9 q1 свердловина 23 знаходиться в сусідньому блоці на 2 P(k 2 h2 k 3 h3 k 4 h4 k5 h5 k 6 h6 k 7 h7 k8 h8 k 9 h9 k1 h1) віддалі 420 м, причому в обох свердловинах гідроR ln k динамічний зв'язок забезпечується через контакRc тування перфорованих прошарків. В нагнітальній свердловині 27 прошарки 3, 4 і 5 горизонту В-22 де Qзаг. - дебіт свердловини, м3/добу; контактують через поверхню тектонічного поруqn - дебіт відповідного прошарку, м3/добу; шення амплітудою 20 м з прошарком 9 горизонту Р – депресія, Па; Т-1 і прошарком 1 горизонту В-22 в свердловині kn - проникність n-ного прошарку, м2; 23. В свердловині 21, яка віддалена від нагнітальhn - товщина n-ного прошарку, м; ної свердловини 27 більше, ніж на 600 м, перфоn - номер прошарку; ровані прошарки 9 і 1, аналогічно свердловині 23. - в'язкість рідини, Па.с; В свердловині 26 такі прошарки відсутні. Отримані Rk - радіус контуру живлення, м; результати коригуються з умовами розташування Rс - радіус свердловини, м. свердловин, зокрема представленими на схемах Участь кожного прошарку в роботі свердловикореляції, Фіг.1 і 2, на геологічному профілю, Фіг.3, ни складає, у відсотках: і структурній карті покрівлі родовища, Фіг.4. Свер%qn=qn/Qзаг.100%. дловина 6 знаходиться в одному блоці з свердлоРезультати розрахунків наведені в таблиці: 9 18767 10 Таблиця Горизонт Прошарок Пористість, % Проникність, мД Товщина, м В-22 Т-1 Т-1 Т-1 Т-1 Т-1 Т-1 Т-1 Т-1 1 9 8 7 6 5 4 3 2 14,0 15,3 15,3 15,3 15,3 14,0 11,0 14,9 16,4 61,1 125 125 125 125 61,1 11,5 100,8 232,4 7,2 5 3 5,5 3,5 6 1,5 3 4 За цими даними визначили по кожній свердловині поточні та накопичені показники роботи окремих прошарків і відомими методами розрахували початкові запаси нафти. Порівняння відборів нафти з її запасами дозволило виявити ступінь та темпи виробки кожного прошарку. Крім того, гідродинамічний зв'язок додатково перевірили по площі Участь прошарку в роботі q, м3/добу % 43,09 10,5 61,21 14,9 36,73 9,0 67,34 16,4 42,85 10,5 35,91 8,8 1,69 0,4 29,62 7,2 91,05 22,2 409,48 100 ідентифікованих прошарків шляхом гідропрослуховування глибинними манометрами. Із сукупності отриманих даних було складено рекомендації по залученню в розробку невироблених ділянок та прошарків і запропоновано шляхи вдосконалення системи розробки в цілому. 11 18767 Фіг.3 12 13 18767 14 Фіг.4 Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for control of development of oil multi-layer field

Назва патенту російською

Способ контроля за разработкой нефтяного многопластового месторождения

МПК / Мітки

МПК: E21B 49/00

Мітки: покладу, нафтового, контролю, спосіб, багатопластового, розробкою
