Пристрій для фізіотерапії

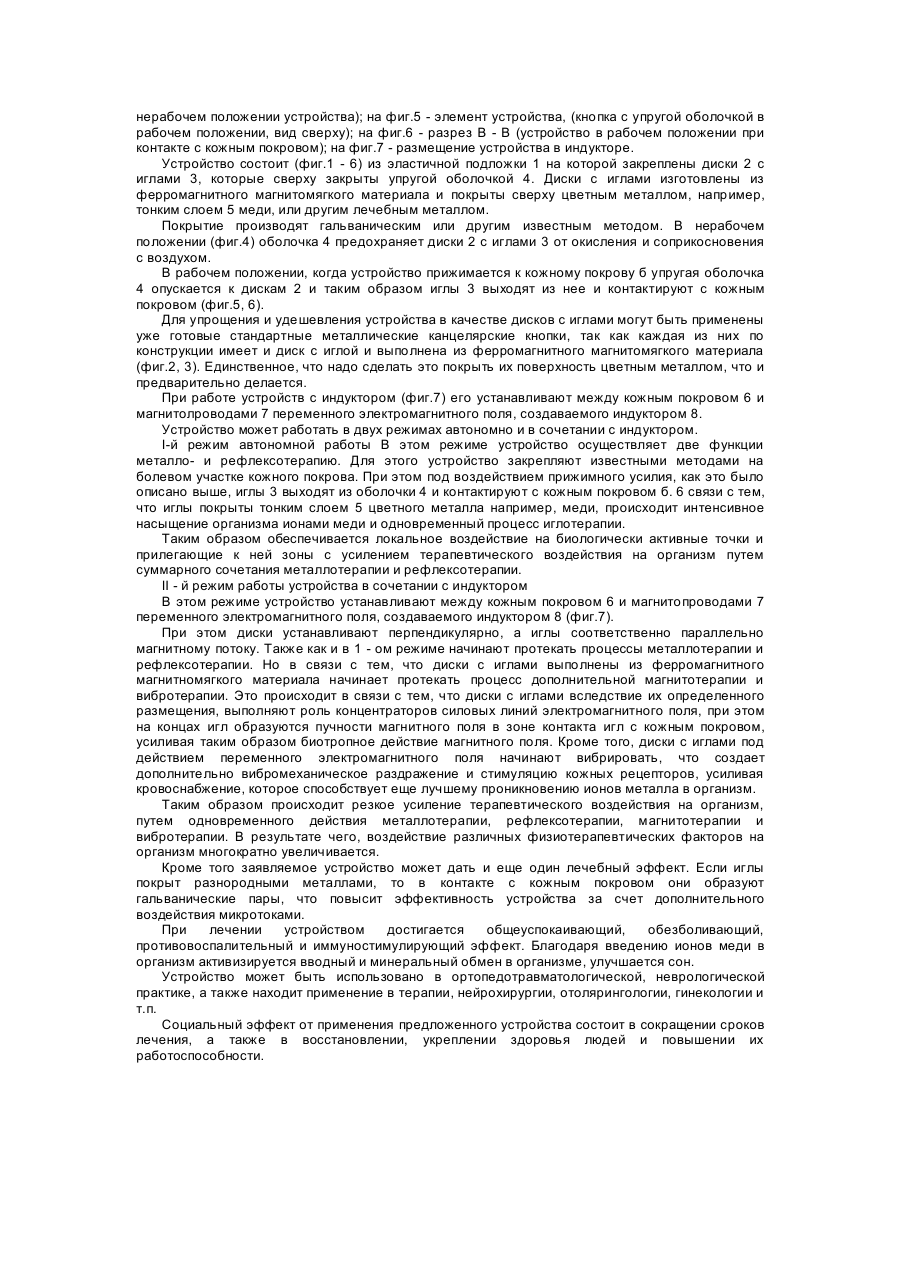

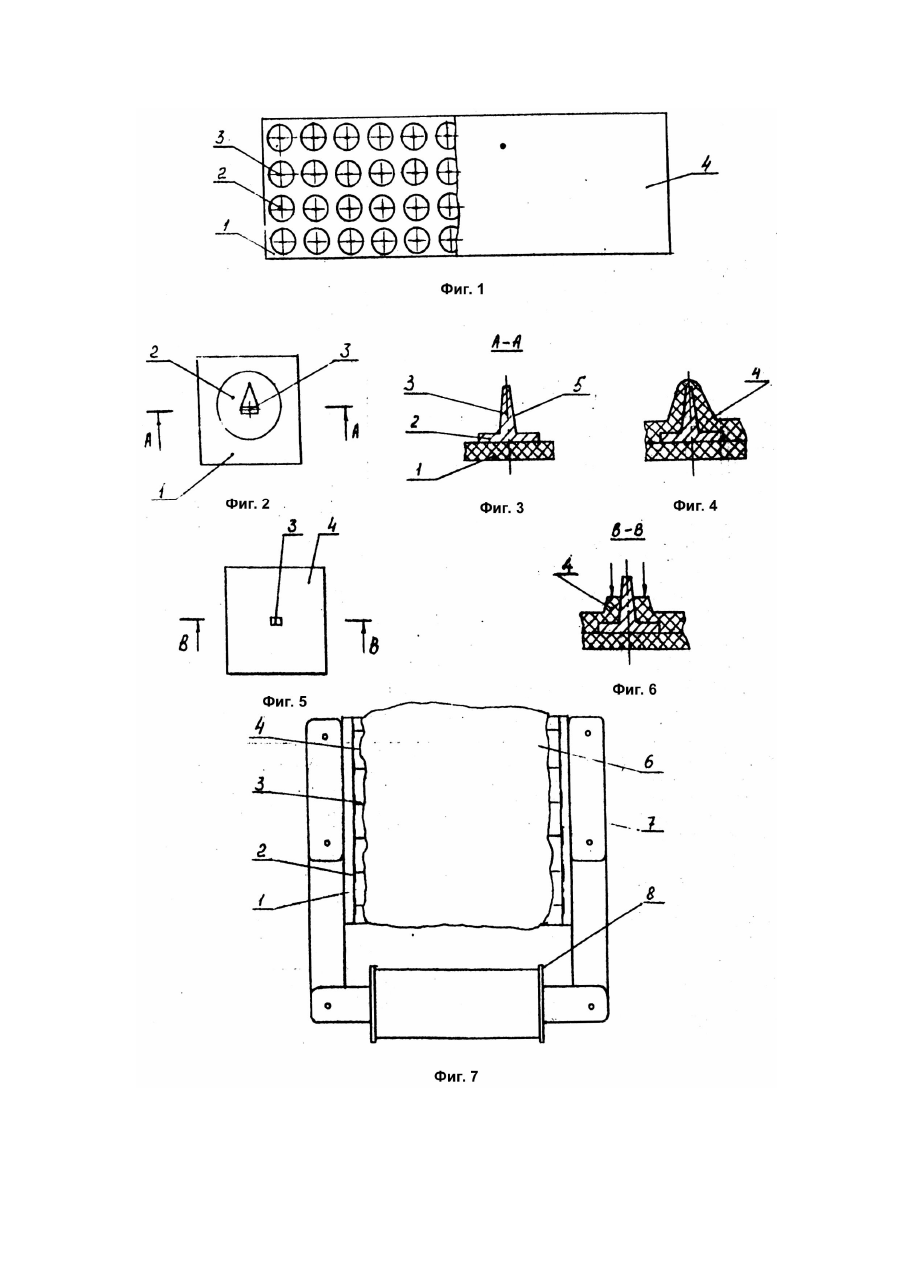

Изобретение относится к медицинской технике, а именно к устройствам для физиотерапии, применяемым для стимулирования рефлекторных зон на поверхности каждого покрова человека при помощи металло-, рефлексо-, магнито- и вибротерапии. Наиболее близким по совокупности признаков к предложенному изобретению и принятому за прототип является устройство для аппликационной металлорефлексотерапии, которое выполнено в виде дисков диаметром 2 - 15мм и толщиной 1 - 3мм из цветных металлов, например меди, серебра, золота и т.п. Эти диски фиксируются на кожном покрове известными средствами, бинтами, лейкопластырем и т.п. (см. Э. Сейдер. Лечило фараонов, журнал "Изобретатель и рационализатор" №3, 1992г., с.18). Данное устройство имеет простую конструкцию и может быть размещено на любом участке кожного покрова. Однако оно имеет следующие недостатки; а) отсутствие игольчатых элементов на дисках существенно уменьшает эффект стимуляции рефлекторных зон, гиперемии кожи из-за чего снижается процесс проникновении ионов металла в организм; б) в связи с тем, что диски выполнены из цветного диамагнитного материала устройство не может работать в переменных электромагнитных полях с целью повышения его эффективности за счет обеспечения дополнительных видов воздействия и с возможностью использования в известных индукторах для магнитотерапии (см. например, а.с. СССР №1,007.681, кл. A61N1/42, 1983г.); в) устройство не имеет в своей конструкции стандартных элементов, что снижает его эксплуатационные качества и увеличивает его стоимость; г) устройство обладает только одним явно выраженным физиотерапевтическим воздействием - это металлотерапия, что снижает его функциональные возможности; д) поверхность дисков открыта и все время окисляется, что приводит к потере физиотерапевтических свойств; е) при каждом применении устройства диски очищают от окислов, известными средствами, например, наждачной бумагой, что сложно и неудобно; ж) диски устройства выполнены из ценных металлов (меди, серебра, золота), что существенно увеличивают его стоимость и препятствует его широкому, распространению. Задачей предложенного изобретения является создание простого и недорогого устройства для физиотерапии, сочетающего в себе комплексное воздействие различными физиотерапевтическими факторами, такими как металло-, рефлексо-, магнито- и вибротерапия для резкого усилия лечебного эффекта на организм. Решение поставленной задачи достигается тем, что в -известном устройстве для физиотерапии, содержащем, закрепленные на эластичной подложке диски, согласно изобретению, эти диски снабжены иглами, которые покрыты цветным металлом и совместно с дисками сверху закрыты упругой оболочкой, при этом диски с иглами изготовлены из ферромагнитного магнитомягкого материала, причем в качестве дисков с иглами установлены стандартные канцелярские кнопки, предварительно покрытые цветным металлом. К тому же устройство установлено между кожным покровом и магнитопроводами переменного электромагнитного поля, создаваемого индуктором, при атом диски установлены перпендикулярно, а иглы соответственно параллельно магнитному потоку, с возможностью концентрации силовых линий электромагнитного поля на иглах и их вибраций под действием атого поля. Приведенная совокупность признаков необходима и достаточна для решения поставленной задачи. Так снабжения дисков иглами, которые покрыты цветным металлом - обеспечивает устройству две основные функции металлотерапию и рефлексотерапию. Закрытие дисков с иглами сверху упругой оболочкой - необходимо для предохранения их поверхностей от окисления и соприкосновения с воздухом. Изготовление дисков с иглами из ферромагнитного магнитомягкого материала - необходимо для возможности работы и применения устройства в переменном электромагнитном поле с обеспечением дополнительных функций. То, что в качестве дисков с иглами установлены стандартные кнопки, предварительно покрытые цветным металлом - позволяет резко упростить устройство, сделать его дешевым и доступным для широкого круга пациентов. Размещение устройства между кожным покровом и магнитопроводами переменного электромагнитного поля, создаваемого индуктором, а также то, что диски установлены перпендикулярно, а иглы соответственно параллельно магнитному потоку с возможностью концентрации силовых линий электромагнитного поля на иглах и их вибраций под действием этого поля - позволило обеспечить устройству дополнительные виды воздействия, магнитотерапию и вибротерапию. При этом такое расположение элементов устройства в электромагнитном поле -необходимо для комплексного воздействия на организм металло-, рефлексо-, магнито- и вибротерапии. Изобретение поясняется чертежами. На фиг.1 изображен общий вид устройства (вид сверху); на фиг.2 - элемент устройства -диск с иглой (стандартная канцелярская кнопка, упругая оболочка не показана, вид сверху); на фиг.3 - разрез А - А; на фиг.4 - разрез А - А (с упругой оболочкой, в нерабочем положении устройства); на фиг.5 - элемент устройства, (кнопка с упругой оболочкой в рабочем положении, вид сверху); на фиг.6 - разрез В - В (устройство в рабочем положении при контакте с кожным покровом); на фиг.7 - размещение устройства в индукторе. Устройство состоит (фиг.1 - 6) из эластичной подложки 1 на которой закреплены диски 2 с иглами 3, которые сверху закрыты упругой оболочкой 4. Диски с иглами изготовлены из ферромагнитного магнитомягкого материала и покрыты сверху цветным металлом, например, тонким слоем 5 меди, или другим лечебным металлом. Покрытие производят гальваническим или другим известным методом. В нерабочем положении (фиг.4) оболочка 4 предохраняет диски 2 с иглами 3 от окисления и соприкосновения с воздухом. В рабочем положении, когда устройство прижимается к кожному покрову б упругая оболочка 4 опускается к дискам 2 и таким образом иглы 3 выходят из нее и контактируют с кожным покровом (фиг.5, 6). Для упрощения и удешевления устройства в качестве дисков с иглами могут быть применены уже готовые стандартные металлические канцелярские кнопки, так как каждая из них по конструкции имеет и диск с иглой и выполнена из ферромагнитного магнитомягкого материала (фиг.2, 3). Единственное, что надо сделать это покрыть их поверхность цветным металлом, что и предварительно делается. При работе устройств с индуктором (фиг.7) его устанавливают между кожным покровом 6 и магнитолроводами 7 переменного электромагнитного поля, создаваемого индуктором 8. Устройство может работать в двух режимах автономно и в сочетании с индуктором. I-й режим автономной работы В этом режиме устройство осуществляет две функции металло- и рефлексотерапию. Для этого устройство закрепляют известными методами на болевом участке кожного покрова. При этом под воздействием прижимного усилия, как это было описано выше, иглы 3 выходят из оболочки 4 и контактируют с кожным покровом б. 6 связи с тем, что иглы покрыты тонким слоем 5 цветного металла например, меди, происходит интенсивное насыщение организма ионами меди и одновременный процесс иглотерапии. Таким образом обеспечивается локальное воздействие на биологически активные точки и прилегающие к ней зоны с усилением терапевтического воздействия на организм путем суммарного сочетания металлотерапии и рефлексотерапии. II - й режим работы устройства в сочетании с индуктором В этом режиме устройство устанавливают между кожным покровом 6 и магнитопроводами 7 переменного электромагнитного поля, создаваемого индуктором 8 (фиг.7). При этом диски устанавливают перпендикулярно, а иглы соответственно параллельно магнитному потоку. Также как и в 1 - ом режиме начинают протекать процессы металлотерапии и рефлексотерапии. Но в связи с тем, что диски с иглами выполнены из ферромагнитного магнитномягкого материала начинает протекать процесс дополнительной магнитотерапии и вибротерапии. Это происходит в связи с тем, что диски с иглами вследствие их определенного размещения, выполняют роль концентраторов силовых линий электромагнитного поля, при этом на концах игл образуются пучности магнитного поля в зоне контакта игл с кожным покровом, усиливая таким образом биотропное действие магнитного поля. Кроме того, диски с иглами под действием переменного электромагнитного поля начинают вибрировать, что создает дополнительно вибромеханическое раздражение и стимуляцию кожных рецепторов, усиливая кровоснабжение, которое способствует еще лучшему проникновению ионов металла в организм. Таким образом происходит резкое усиление терапевтического воздействия на организм, путем одновременного действия металлотерапии, рефлексотерапии, магнитотерапии и вибротерапии. В результате чего, воздействие различных физиотерапевтических факторов на организм многократно увеличивается. Кроме того заявляемое устройство может дать и еще один лечебный эффект. Если иглы покрыт разнородными металлами, то в контакте с кожным покровом они образуют гальванические пары, что повысит эффективность устройства за счет дополнительного воздействия микротоками. При лечении устройством достигается общеуспокаивающий, обезболивающий, противовоспалительный и иммуностимулирующий эффект. Благодаря введению ионов меди в организм активизируется вводный и минеральный обмен в организме, улучшается сон. Устройство может быть использовано в ортопедотравматологической, неврологической практике, а также находит применение в терапии, нейрохирургии, отолярингологии, гинекологии и т.п. Социальный эффект от применения предложенного устройства состоит в сокращении сроков лечения, а также в восстановлении, укреплении здоровья людей и повышении их работоспособности.
