Робочий орган землерийної машини

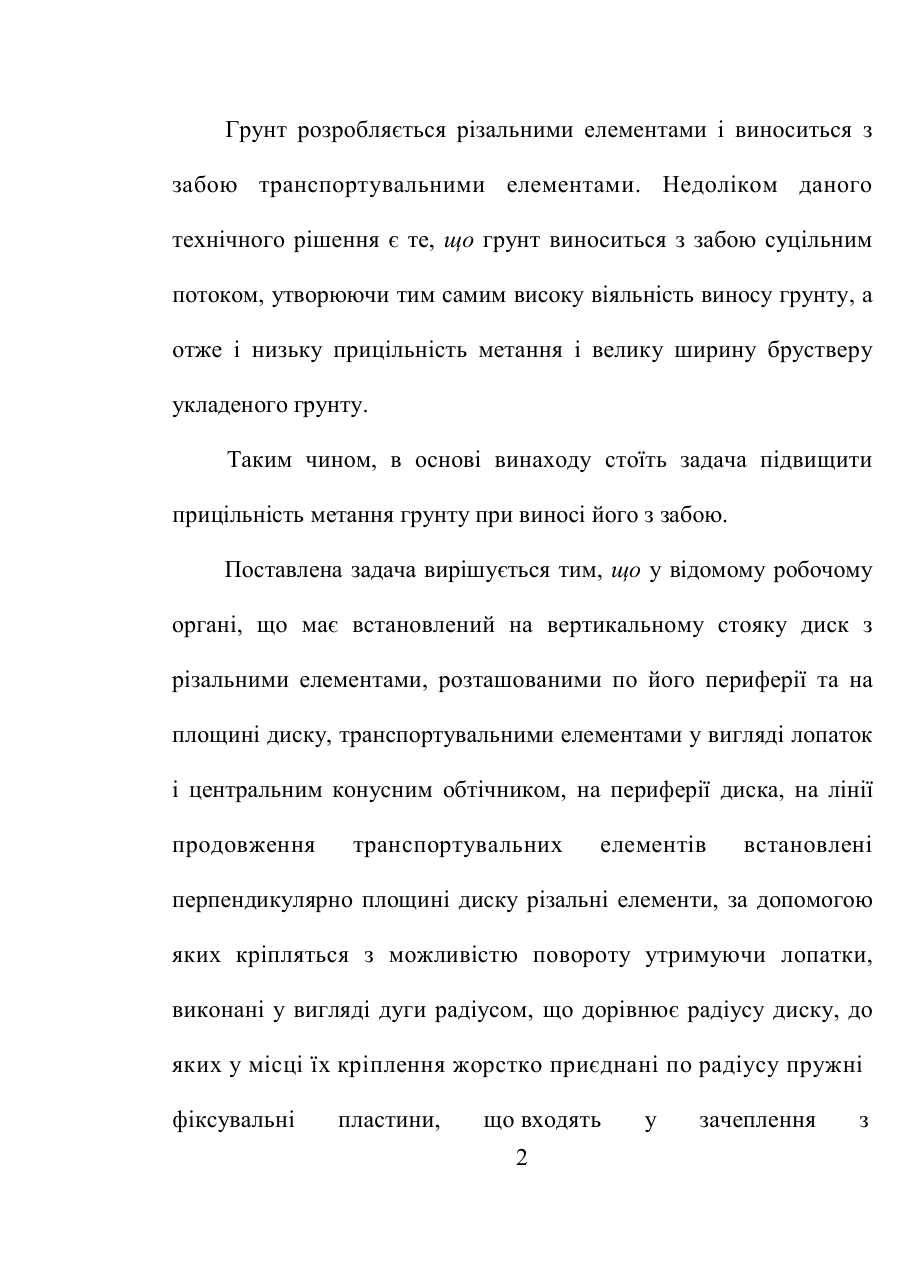

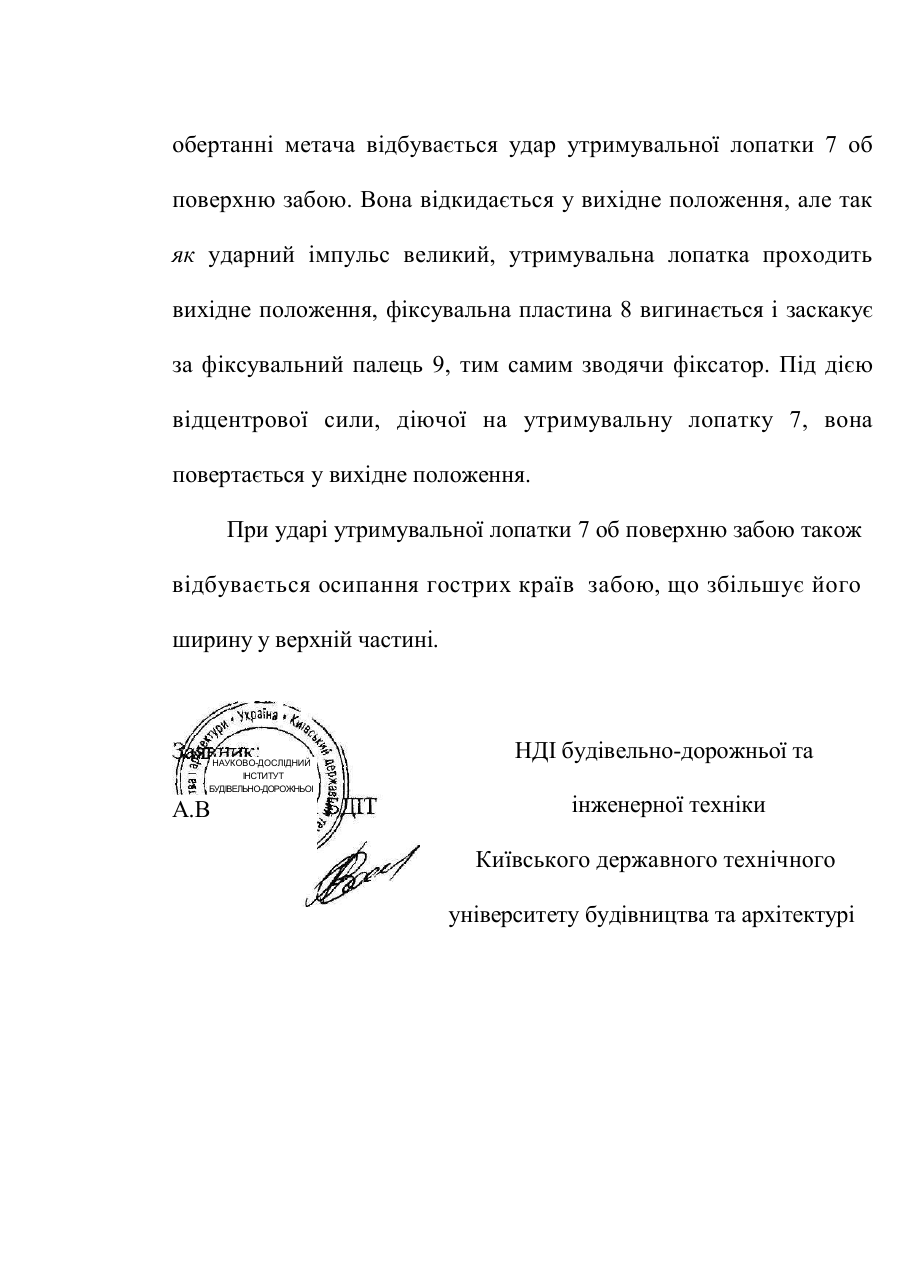

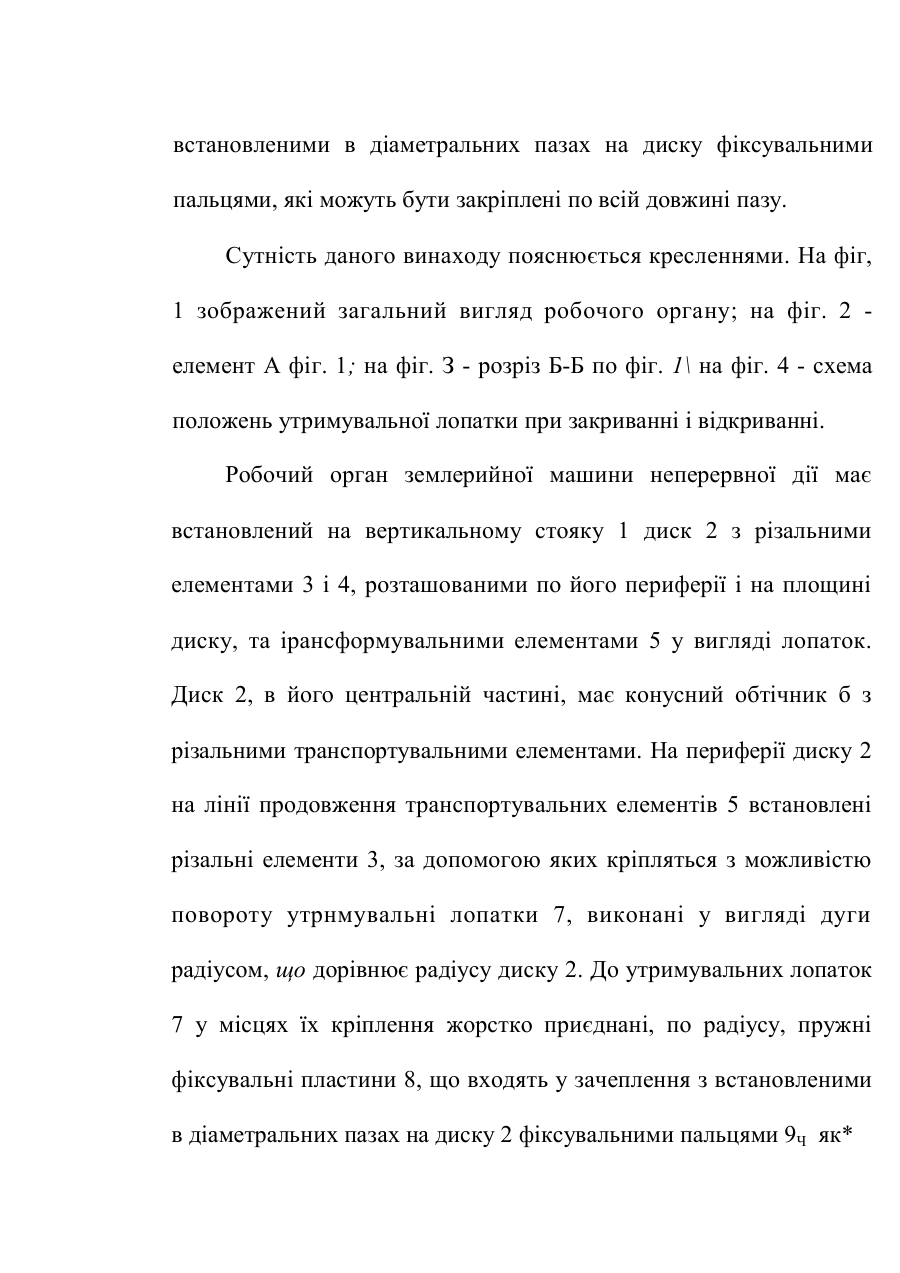

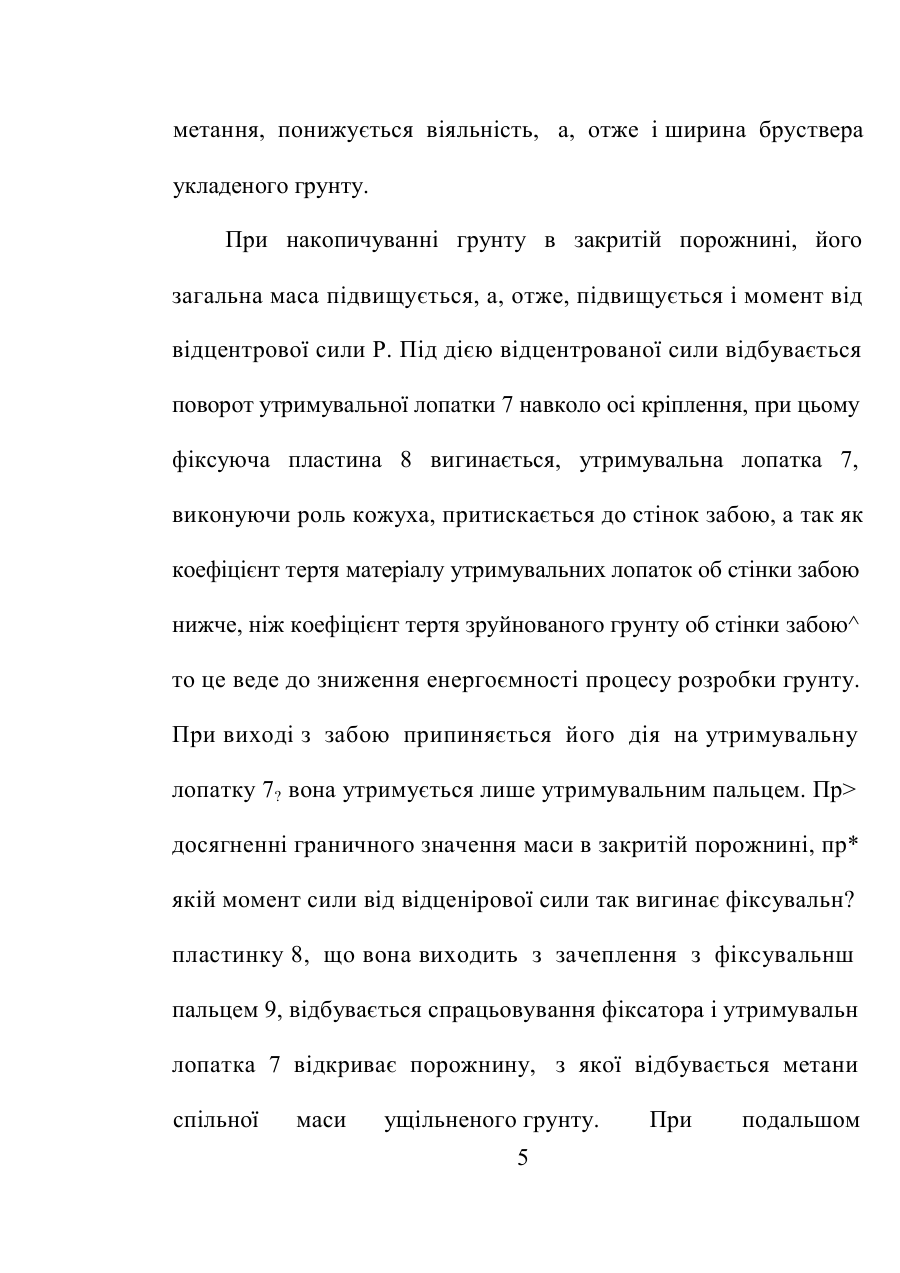

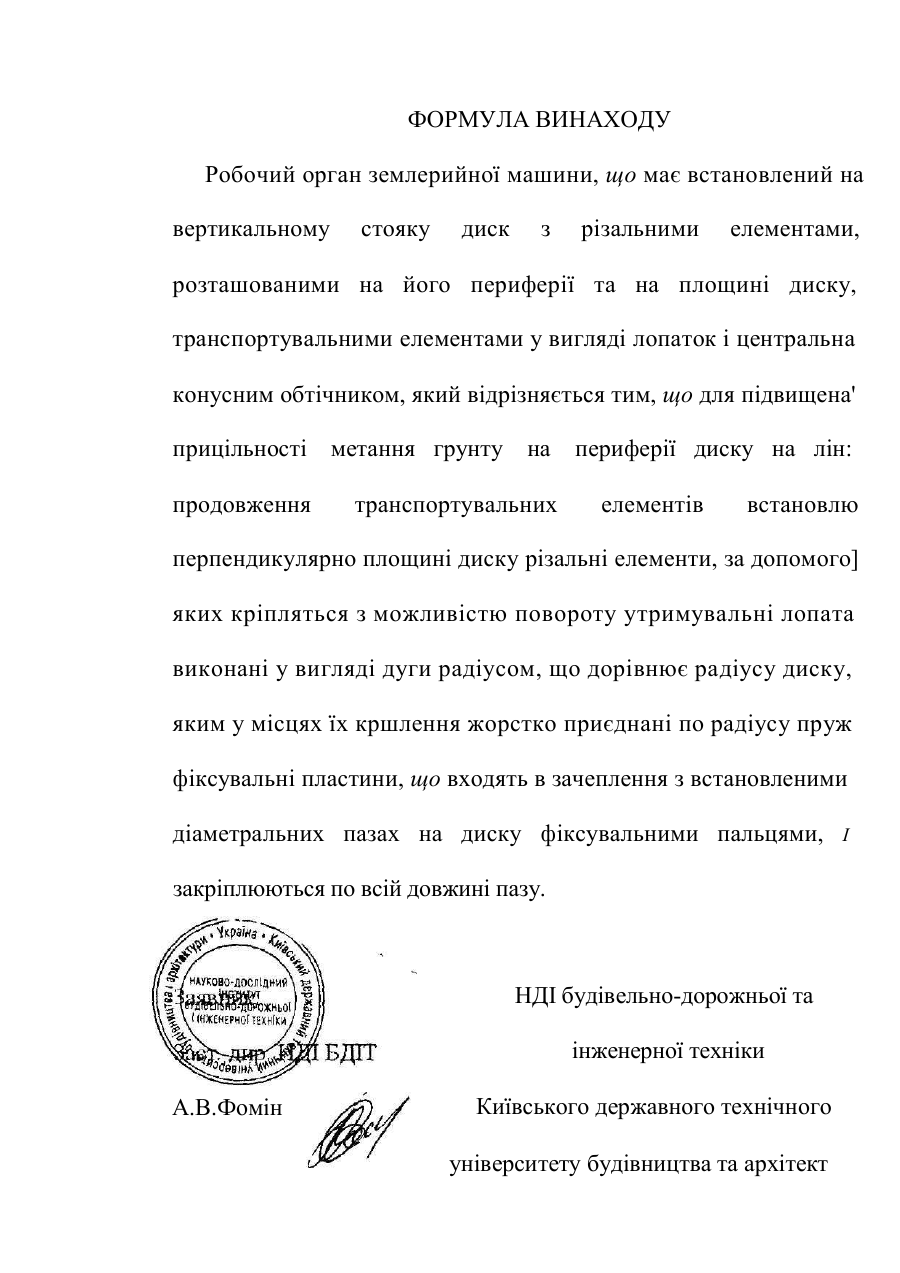

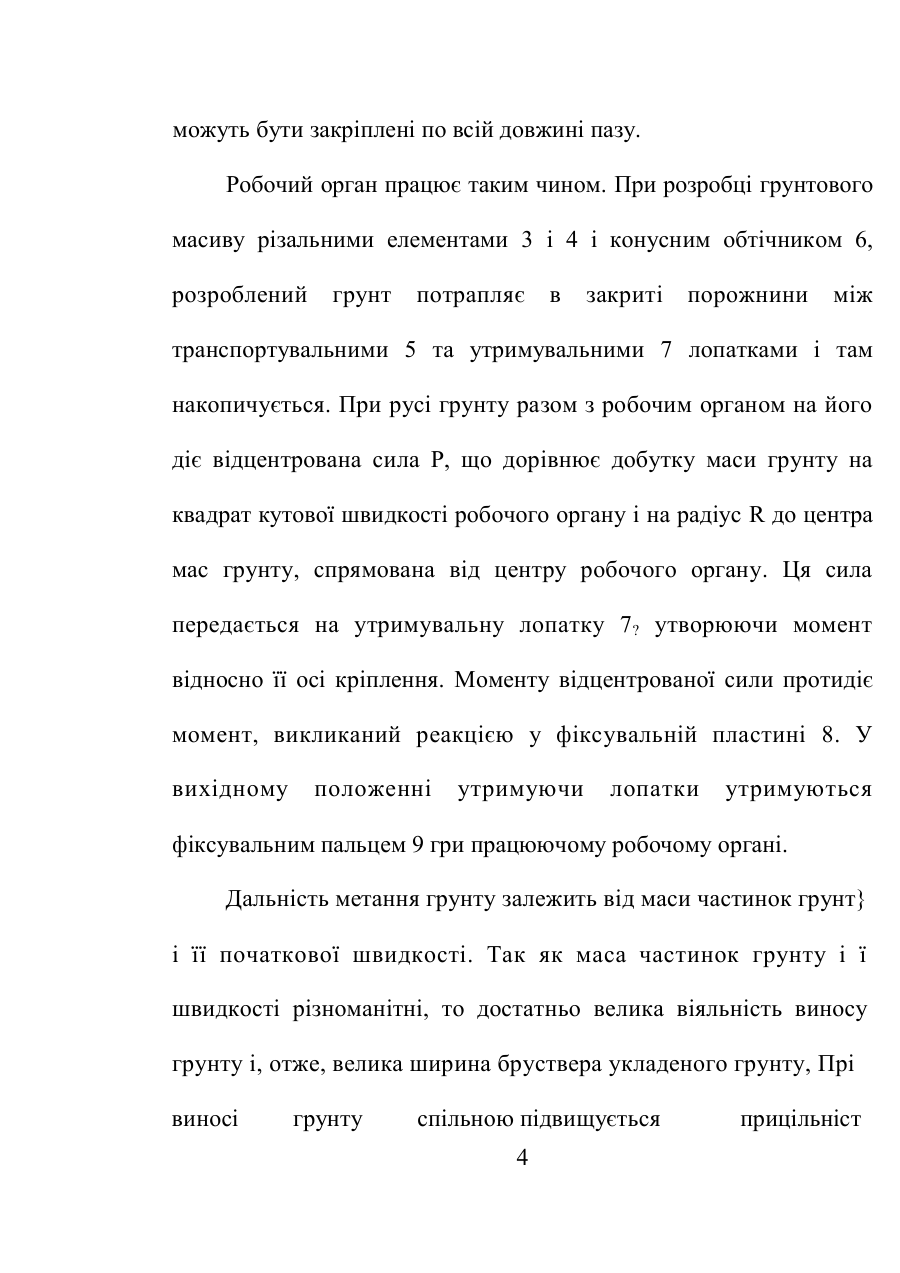

МІЖ 6 Е 02 F 5/08 Робочий орган землерийної машини. Винахід належить до землерийного машинобудування, а саме до робочих органів машин неперервної дії. Відомі робочі органи, призначені для риття траншей, що складаються з різального органу з різальними елементами і транспортуючого грунт механізму, виконаного з метача, що встановлений співвісно з різальним органом (а.с. №1446246, СРСР, 23.12.88, БИ №47, МКИ Е02 F5/08). Винос грунту з забою відбувається при кожному оберті метача суцільним потоком, що веде до збільшення віяльності виносу грунту. Відомий також пристрій, в якому робочий орган складабгться з встановленого на вертикальному стояку диску з різальними елементами, розташованими по його периферії і на площині диску, транспортувальними елементами у вигляді лопаток (а.с.№1362792, СРСР, ЗОЛ 2.87, БИ №48, МКИ Е02 F5/08). Грунт розробляється різальними елементами і виноситься з забою транспортувальними елементами. Недоліком даного технічного рішення є те, що грунт виноситься з забою суцільним потоком, утворюючи тим самим високу віяльність виносу грунту, а отже і низьку прицільність метання і велику ширину брустверу укладеного грунту. Таким чином, в основі винаходу стоїть задача підвищити прицільність метання грунту при виносі його з забою. Поставлена задача вирішується тим, що у відомому робочому органі, що має встановлений на вертикальному стояку диск з різальними елементами, розташованими по його периферії та на площині диску, транспортувальними елементами у вигляді лопаток і центральним конусним обтічником, на периферії диска, на лінії продовження транспортувальних елементів встановлені перпендикулярно площині диску різальні елементи, за допомогою яких кріпляться з можливістю повороту утримуючи лопатки, виконані у вигляді дуги радіусом, що дорівнює радіусу диску, до яких у місці їх кріплення жорстко приєднані по радіусу пружні фіксувальні пластини, що входять 2 у зачеплення з встановленими в діаметральних пазах на диску фіксувальними пальцями, які можуть бути закріплені по всій довжині пазу. Сутність даного винаходу пояснюється кресленнями. На фіг, 1 зображений загальний вигляд робочого органу; на фіг. 2 елемент А фіг. 1; на фіг. З - розріз Б-Б по фіг. 1\ на фіг. 4 - схема положень утримувальної лопатки при закриванні і відкриванні. Робочий орган землерийної машини неперервної дії має встановлений на вертикальному стояку 1 диск 2 з різальними елементами 3 і 4, розташованими по його периферії і на площині диску, та ірансформувальними елементами 5 у вигляді лопаток. Диск 2, в його центральній частині, має конусний обтічник б з різальними транспортувальними елементами. На периферії диску 2 на лінії продовження транспортувальних елементів 5 встановлені різальні елементи 3, за допомогою яких кріпляться з можливістю повороту утрнмувальні лопатки 7, виконані у вигляді дуги радіусом, що дорівнює радіусу диску 2. До утримувальних лопаток 7 у місцях їх кріплення жорстко приєднані, по радіусу, пружні фіксувальні пластини 8, що входять у зачеплення з встановленими в діаметральних пазах на диску 2 фіксувальними пальцями 9Ч як* можуть бути закріплені по всій довжині пазу. Робочий орган працює таким чином. При розробці грунтового масиву різальними елементами 3 і 4 і конусним обтічником 6, розроблений грунт потрапляє в закриті порожнини між транспортувальними 5 та утримувальними 7 лопатками і там накопичується. При русі грунту разом з робочим органом на його діє відцентрована сила Р, що дорівнює добутку маси грунту на квадрат кутової швидкості робочого органу і на радіус R до центра мас грунту, спрямована від центру робочого органу. Ця сила передається на утримувальну лопатку 7? утворюючи момент відносно її осі кріплення. Моменту відцентрованої сили протидіє момент, викликаний реакцією у фіксувальній пластині 8. У вихідному положенні утримуючи лопатки утримуються фіксувальним пальцем 9 гри працюючому робочому органі. Дальність метання грунту залежить від маси частинок грунт} і її початкової швидкості. Так як маса частинок грунту і ї швидкості різноманітні, то достатньо велика віяльність виносу грунту і, отже, велика ширина бруствера укладеного грунту, Прі виносі грунту спільною підвищується 4 прицільніст метання, понижується віяльність, а, отже і ширина бруствера укладеного грунту. При накопичуванні грунту в закритій порожнині, його загальна маса підвищується, а, отже, підвищується і момент від відцентрової сили Р. Під дією відцентрованої сили відбувається поворот утримувальної лопатки 7 навколо осі кріплення, при цьому фіксуюча пластина 8 вигинається, утримувальна лопатка 7, виконуючи роль кожуха, притискається до стінок забою, а так як коефіцієнт тертя матеріалу утримувальних лопаток об стінки забою нижче, ніж коефіцієнт тертя зруйнованого грунту об стінки забою^ то це веде до зниження енергоємності процесу розробки грунту. При виході з забою припиняється його дія на утримувальну лопатку 7? вона утримується лише утримувальним пальцем. Пр> досягненні граничного значення маси в закритій порожнині, пр* якій момент сили від відценірової сили так вигинає фіксувальн? пластинку 8, що вона виходить з зачеплення з фіксувальнш пальцем 9, відбувається спрацьовування фіксатора і утримувальн лопатка 7 відкриває порожнину, з якої відбувається метани спільної маси ущільненого грунту. 5 При подальшом обертанні метача відбувається удар утримувальної лопатки 7 об поверхню забою. Вона відкидається у вихідне положення, але так як ударний імпульс великий, утримувальна лопатка проходить вихідне положення, фіксувальна пластина 8 вигинається і заскакує за фіксувальний палець 9, тим самим зводячи фіксатор. Під дією відцентрової сили, діючої на утримувальну лопатку 7, вона повертається у вихідне положення. При ударі утримувальної лопатки 7 об поверхню забою також відбувається осипання гострих країв забою, що збільшує його ширину у верхній частині. НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ БУДІВЕЛЬНО-ДОРОЖНЬОІ А.В НДІ будівельно-дорожньої та інженерної техніки Київського державного технічного університету будівництва та архітектурі ФОРМУЛА ВИНАХОДУ Робочий орган землерийної машини, що має встановлений на вертикальному стояку диск з різальними елементами, розташованими на його периферії та на площині диску, транспортувальними елементами у вигляді лопаток і центральна конусним обтічником, який відрізняється тим, що для підвищена' прицільності метання грунту на продовження транспортувальних периферії диску на лін: елементів встановлю перпендикулярно площині диску різальні елементи, за допомого] яких кріпляться з можливістю повороту утримувальні лопата виконані у вигляді дуги радіусом, що дорівнює радіусу диску, яким у місцях їх кршлення жорстко приєднані по радіусу пруж фіксувальні пластини, що входять в зачеплення з встановленими діаметральних пазах на диску фіксувальними пальцями, І закріплюються по всій довжині пазу. НДІ будівельно-дорожньої та інженерної техніки А.В.Фомін Київського державного технічного університету будівництва та архітект
