Робочий орган землерийної машини

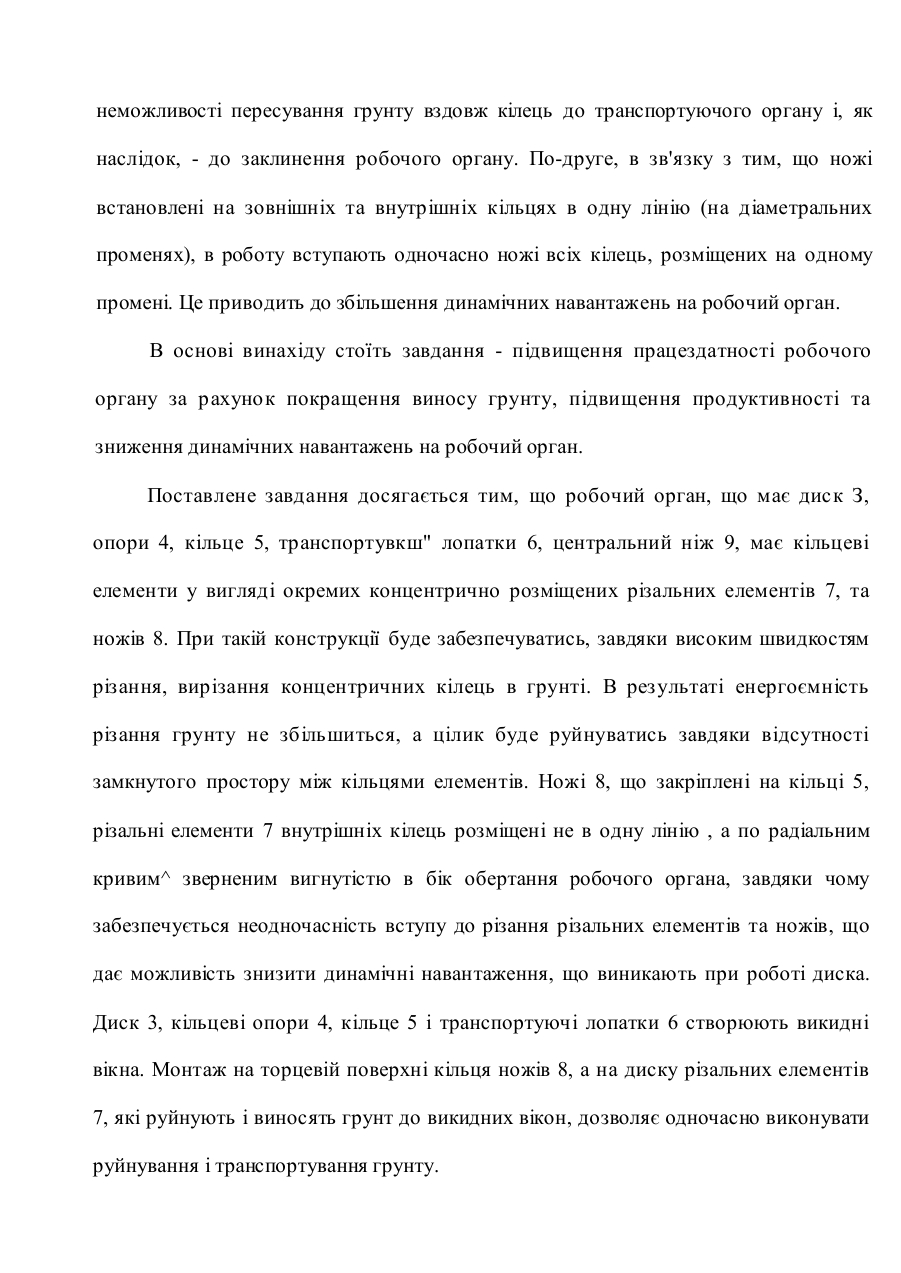

(21)98115933 Е 02 F 5/08 Робочий орган землерийної машини Винахід відноситься до області розробки грунтів за допомогою землерийних машин і може бути використаний в гірничій промисловості, в гідротехнічному будівництві та при прокладанні ліній звязку в міцних грунтах і породах. Відома конструкція робочого органу, який складається з диска з різальними і транспортуючими елементами. Різальні елементи розміщені по радіальним кривим, зверненим вигнутістю в бік обертання диска. Диск оснащений розміщеним в його центрі конусним обтікачем з різальними та транспортували/^ елементами, /див. авт. свід. СРСР-1362792, Кл Е02 F5/08/, 1986/. Завдяки такій будові робочого органу різання та транспортування грунту виконується диском одночасно, що знижує енергоємність розробки грунту. Недоліком цієї конструкції є те, що грунт руйнується по всій площині забою, відбувається суцільне різання масиву грунту, а це збільшує витрати енергії на різання. Відома також конструкція робочого органу, що має кільцевий корпус з концентрично встановленими кільцевими елементами та ножами, закріпленими на кільцях, /див. авт. свід. СРСР-1446246, Кл Е02 F5/08/, 1986/. Недоліками цієї конструкції, по-перше, є те, що таке розміщення кілець приведе до втрати працездатності робочого органу при розробці міцних грунтів. Вирізані кільцевими елементами цілики грунту не зможуть зруйнуватись під впливом тих напружень, які створяться в грунті в результаті динамічного впливу та вібрації, в зв'язку з тим, що кільця та перегородки між ними створюють замкнутий простір. Це приведе до неможливості пересування грунту вздовж кілець до транспортуючого органу і, як наслідок, - до заклинення робочого органу. По-друге, в зв'язку з тим, що ножі встановлені на зовнішніх та внутрішніх кільцях в одну лінію (на діаметральних променях), в роботу вступають одночасно ножі всіх кілець, розміщених на одному промені. Це приводить до збільшення динамічних навантажень на робочий орган. В основі винахіду стоїть завдання - підвищення працездатності робочого органу за рахунок покращення виносу грунту, підвищення продуктивності та зниження динамічних навантажень на робочий орган. Поставлене завдання досягається тим, що робочий орган, що має диск З, опори 4, кільце 5, транспортувкш" лопатки 6, центральний ніж 9, має кільцеві елементи у вигляді окремих концентрично розміщених різальних елементів 7, та ножів 8. При такій конструкції буде забезпечуватись, завдяки високим швидкостям різання, вирізання концентричних кілець в грунті. В результаті енергоємність різання грунту не збільшиться, а цілик буде руйнуватись завдяки відсутності замкнутого простору між кільцями елементів. Ножі 8, що закріплені на кільці 5, різальні елементи 7 внутрішніх кілець розміщені не в одну лінію , а по радіальним кривим^ зверненим вигнутістю в бік обертання робочого органа, завдяки чому забезпечується неодночасність вступу до різання різальних елементів та ножів, що дає можливість знизити динамічні навантаження, що виникають при роботі диска. Диск 3, кільцеві опори 4, кільце 5 і транспортуючі лопатки 6 створюють викидні вікна. Монтаж на торцевій поверхні кільця ножів 8, а на диску різальних елементів 7, які руйнують і виносять грунт до викидних вікон, дозволяє одночасно виконувати руйнування і транспортування грунту. Винахід пояснюється кресленнями, де на фіг. 1 зображений робочий орган вид А на фіг.2; на фіг.2 - машина з робочим органом; на фіг.З - розріз по В-В на фіг. 1. Робочий орган землерийної машини включає встановлений на рамі І рігйльниЬ орган 2, що має диск З, з закріпленими на ньому кільцевими опорами 4. Ширина опори складає 0,4 її висоти. Це передбачено для того, щоб розроблений грунт міг виходити через утворені опорами вікна. Робочий орган має зовнішнє кільце 5, лопатки 6, різальні елементи 7, які утворюють внутрішні кільця. Кількість лопаток та діаметр внутрішніх кілець можна змінювати. Ножі 8, зовнішнього кільця 5 та різальні елементи 7 внутрішніх кілець розміщені не в одну лінію, а по радіальним кривим, зверненим вигнутістю в бік обертання робочого орган.., центральний ніж 9 хрестоподібної форми з загостренням до вершини. Розробка грунту робочим органом відбувається таким чином; від приводу робочого органу обертання передається через диск 3 і кільце 5 на різальні елементи 7, ножі 8 та 9, задяки тому, що всі елементи конструкції жорстко закріплені на диску. При пересуванні базової машини і обертанні робочого органу ніж 9 занурюється в грунт, одночасно ножі 8 вирізають циліндричний цілик грунту, а різальні елементи 7 розділяють цей цілик на декілька кільцевих елементів грунту. Завдяки високій швидкості різання при зануренні різців та ножів в масив виникають хвилі диформацій, накладання яких приводить до утворення напруг, що перевищують границю міцності грунту на стиск, за рахунок чого і відбувається руйнування грунту в проміжках між різальними елементами та ножами, тобто відбувається руйнування кільцевих елементів грунту. Описаний процес значно знижує енергоємність різання грунту. Зруйнований грунт, який потрапив на диск, переміщується різальними елементами 7 внаслідок обертання диску до його периферії під дією відцентрової сили і видаляється з траншеї через викидні вікна лопатками 6. Робочий орган можна встановлювати як навісне обладнання до трактора, а також на рукоять екскаватора. Таким чином, представлений робочий орган має, порівняно з іншими, такі перевагами. а) підвищення працездатності і, в наслідок, підвищення прдуктивності; б) зниженя динамічних навантажень на робочий орган (21)98115933 Р обоч ий ортн зеплерш ШС пашами Абтори / Баладшськай В-А Ф ОПІҐІ fl. в. Костемюк о.О. Холоденко я. ҐІ. Горд а тю к б,з. Ф іг. (21)98115933 Р о б оч ий орг а н земл ерийної нашими Автори: даладшоькай В. А Фот'шА & . кос т е тк о . О. Холо бемко А./ч. Горба тю к б. в. (21)98115933 Робочий орган землерийної пашами Фіг. З Абтори • Ь ПАПСІІГІСЬКШ в. л Фопіп / ?. в: кос тен ю к о.о. Гор д а тю к б з
