Ступеневий вимикач (варіанти)

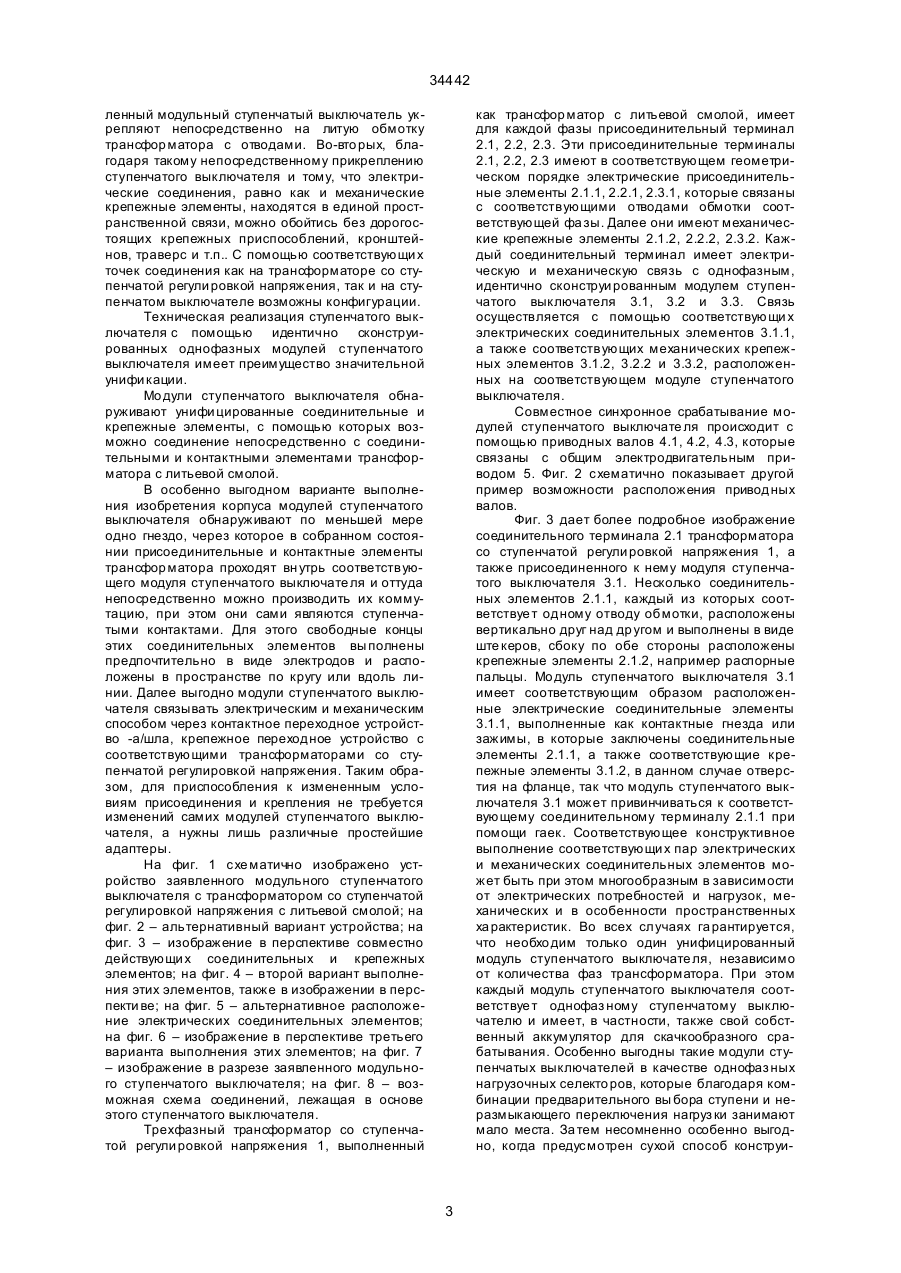

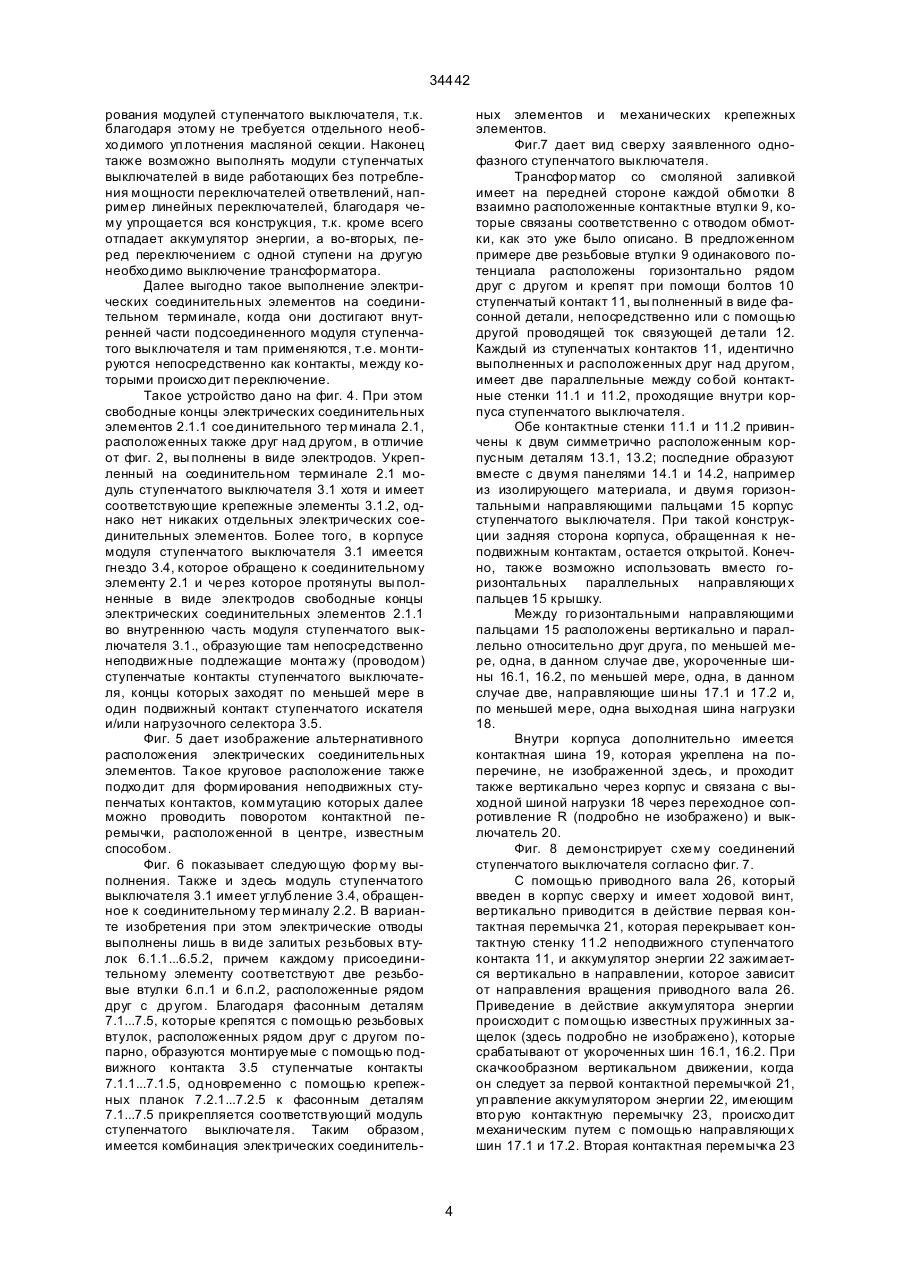

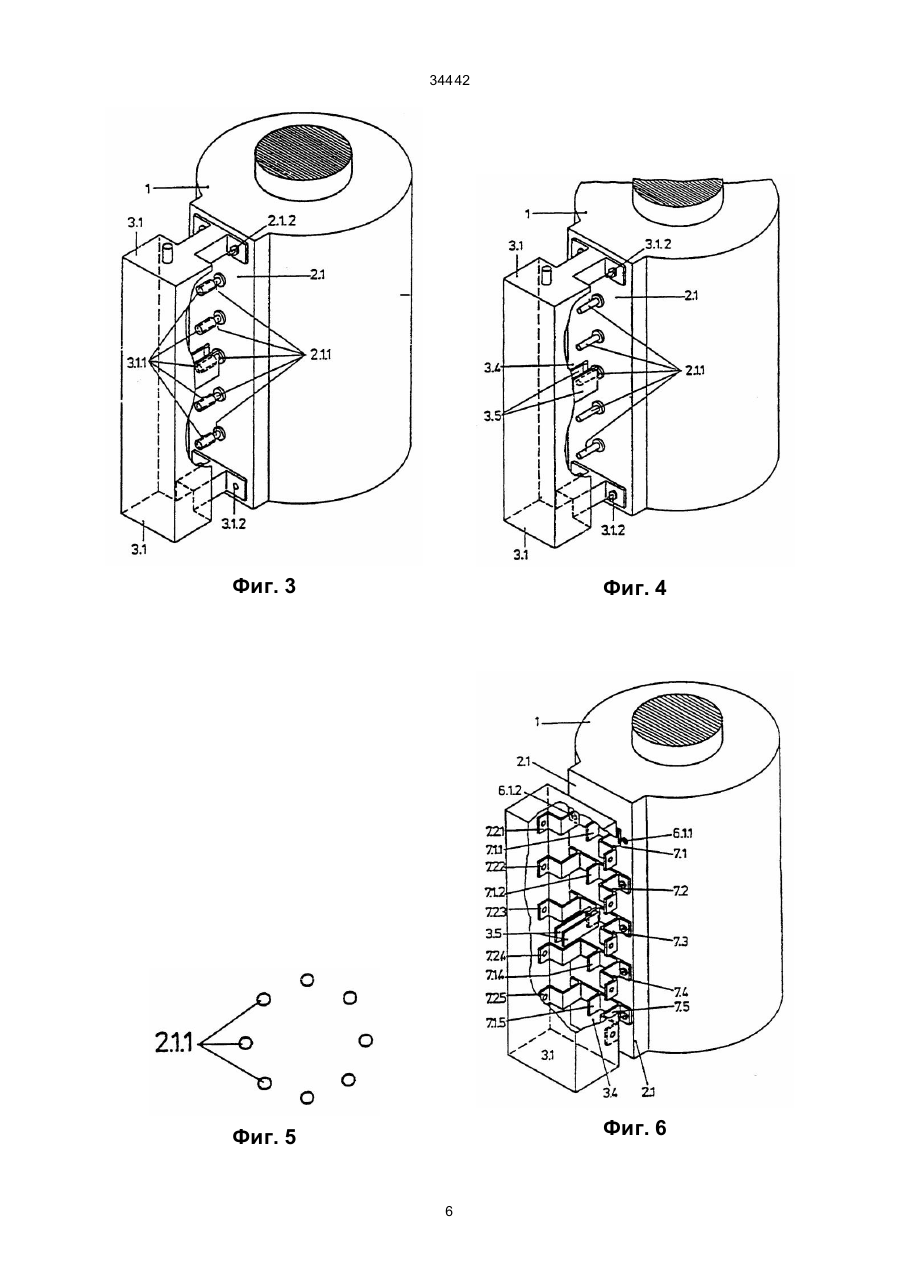

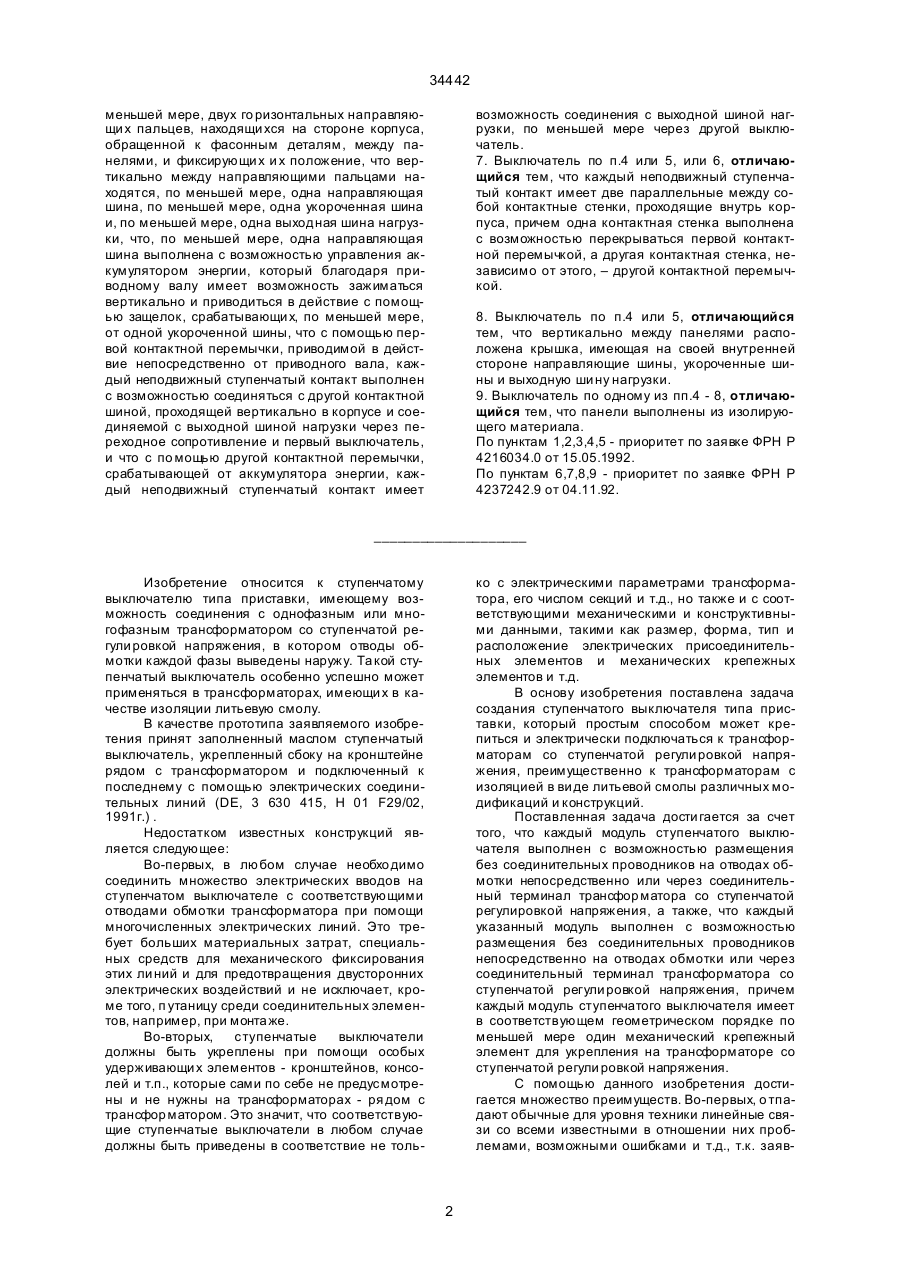

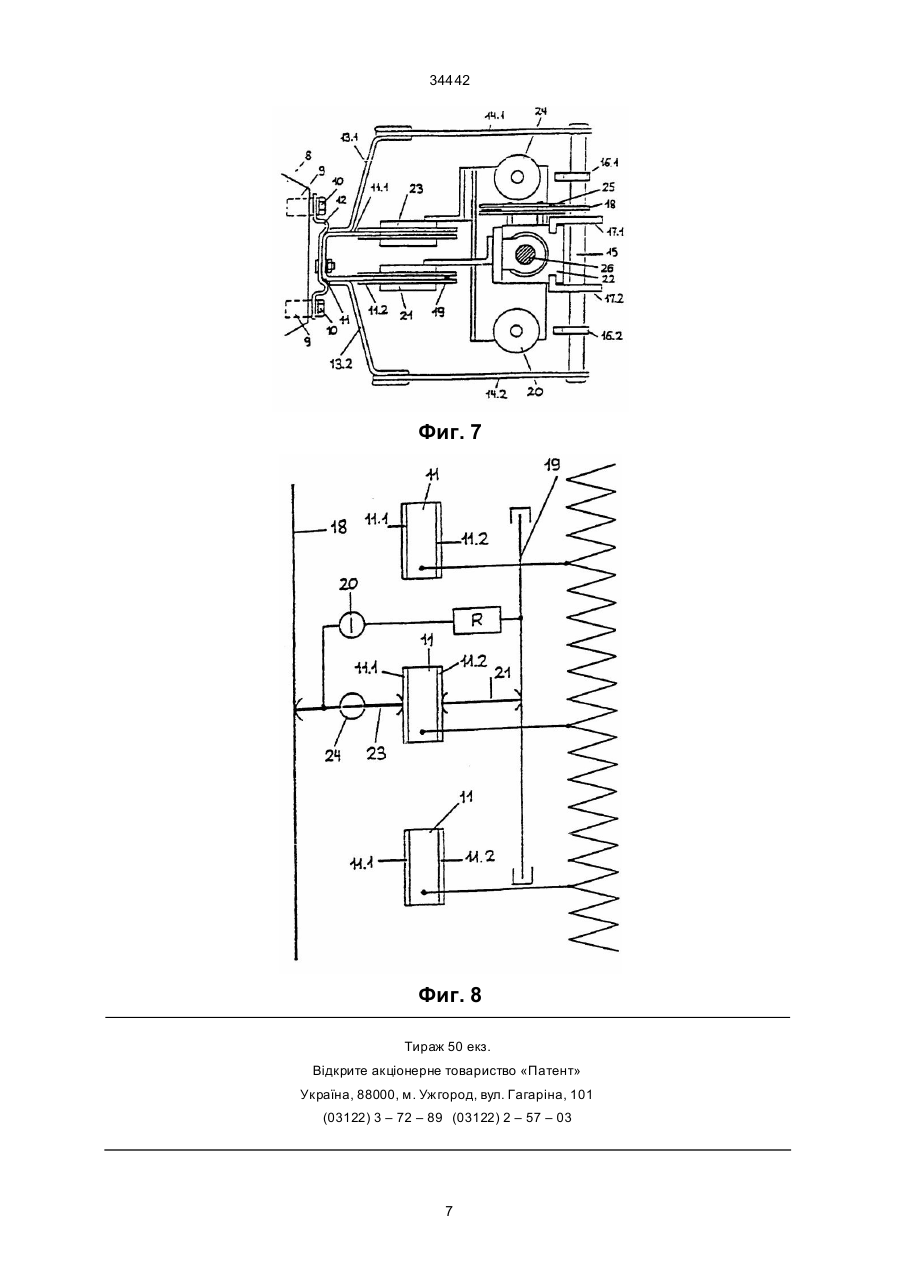

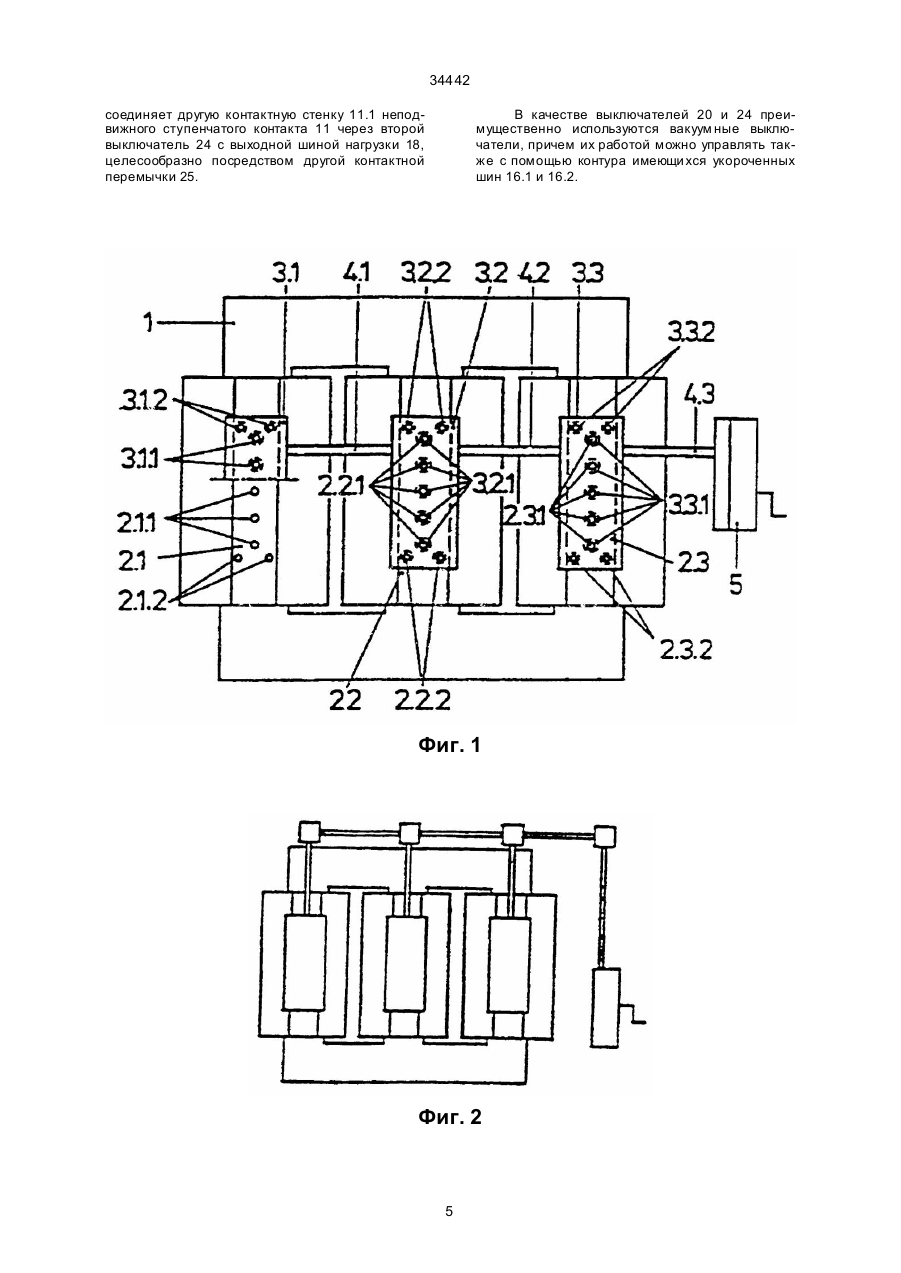

1. Ступенчатый выключатель преимущественно для трансформатора со ступенчатой регули ровкой напряжения, имеющего в качестве изолирующего материала литьевую смолу, состоящий из однофазных идентичных модулей ступенчатого выключателя, которые имеют все необхо димые средства для переключения нагрузки и свой собственный корпус, в который они заключены, причем модули ступенчатого выключателя связаны через приводной вал с моторным приводом, отличающийся тем, что каждый указанный модуль выполнен с возможностью размещения без соединительных проводников на отводах обмотки непосредственно или через соединительный терминал трансфор матора со ступенчатой регулировкой напряжения, причем каждый модуль ступенчатого выключателя имеет электрические соединительные элементы, которые располагаются в соответствующем геометрическом порядке и имеют электрическую связь с подлежащими коммутации ступенчатыми контактами внутри соответствующего модуля ступенчатого выключателя, и что каждый модуль ступенчатого выключателя имеет в таком же геометрическом порядке, по меньшей мере, один механический крепежный элемент для укрепления на трансфор маторе со ступенчатой регулировкой напряжения. 2. Выключатель по п.1, отличающийся тем, что электрические соединительные элементы являются одновременно и механическими крепежными элементами. 3. Выключатель по п.1 или 2, отличающийся тем, что каждый модуль ступенчатого выключателя подсоединен к трансформатору со ступенчатой регулировкой напряжения при помощи переходного устройства, которое связывает образующие единое целое электрические соедини C2 (54) СТУПЕНЕВИЙ ВИМИКАЧ (ВАРIАНТИ) 34442 меньшей мере, двух го ризонтальных направляющи х пальцев, находящи хся на стороне корпуса, обращенной к фасонным деталям, между панелями, и фиксирующи х и х положение, что вертикально между направляющими пальцами находятся, по меньшей мере, одна направляющая шина, по меньшей мере, одна укороченная шина и, по меньшей мере, одна выходная шина нагрузки, что, по меньшей мере, одна направляющая шина выполнена с возможностью управления аккумулятором энергии, который благодаря приводному валу имеет возможность зажиматься вертикально и приводиться в действие с помощью защелок, срабатывающи х, по меньшей мере, от одной укороченной шины, что с помощью первой контактной перемычки, приводимой в действие непосредственно от приводного вала, каждый неподвижный ступенчатый контакт выполнен с возможностью соединяться с другой контактной шиной, проходящей вертикально в корпусе и соединяемой с выходной шиной нагрузки через переходное сопротивление и первый выключатель, и что с по мощью другой контактной перемычки, срабатывающей от аккумулятора энергии, каждый неподвижный ступенчатый контакт имеет возможность соединения с выходной шиной нагрузки, по меньшей мере через другой выключатель. 7. Выключатель по п.4 или 5, или 6, отличающийся тем, что каждый неподвижный ступенчатый контакт имеет две параллельные между собой контактные стенки, проходящие внутрь корпуса, причем одна контактная стенка выполнена с возможностью перекрываться первой контактной перемычкой, а другая контактная стенка, независимо от этого, – другой контактной перемычкой. 8. Выключатель по п.4 или 5, отличающийся тем, что вертикально между панелями расположена крышка, имеющая на своей внутренней стороне направляющие шины, укороченные шины и выходную ши ну нагрузки. 9. Выключатель по одному из пп.4 - 8, отличающийся тем, что панели выполнены из изолирующего материала. По пунктам 1,2,3,4,5 - приоритет по заявке ФРН Р 4216034.0 от 15.05.1992. По пунктам 6,7,8,9 - приоритет по заявке ФРН Р 4237242.9 от 04.11.92. ____________________ Изобретение относится к ступенчатому выключателю типа приставки, имеющему возможность соединения с однофазным или многофазным трансформатором со ступенчатой регули ровкой напряжения, в котором отводы обмотки каждой фазы выведены наружу. Та кой ступенчатый выключатель особенно успешно может применяться в трансформаторах, имеющи х в качестве изоляции литьевую смолу. В качестве прототипа заявляемого изобретения принят заполненный маслом ступенчатый выключатель, укрепленный сбоку на кронштейне рядом с трансформатором и подключенный к последнему с помощью электрических соединительных линий (DE, 3 630 415, Н 01 F29/02, 1991г.) . Недостатком известных конструкций является следующее: Во-первых, в любом случае необхо димо соединить множество электрических вводов на ступенчатом выключателе с соответствующими отводами обмотки трансформатора при помощи многочисленных электрических линий. Это требует больших материальных затрат, специальных средств для механического фиксирования этих ли ний и для предотвращения двусторонних электрических воздействий и не исключает, кроме того, п утаницу среди соединительных элементов, например, при монта же. Во-вторых, ступенчатые выключатели должны быть укреплены при помощи особых удерживающи х элементов - кронштейнов, консолей и т.п., которые сами по себе не предусмотрены и не нужны на трансформаторах - ря дом с трансфор матором. Это значит, что соответствующие ступенчатые выключатели в любом случае должны быть приведены в соответствие не толь ко с электрическими параметрами трансформатора, его числом секций и т.д., но также и с соответствующими механическими и конструктивными данными, такими как размер, форма, тип и расположение электрических присоединительных элементов и механических крепежных элементов и т.д. В основу изобретения поставлена задача создания ступенчатого выключателя типа приставки, который простым способом может крепиться и электрически подключаться к трансформаторам со ступенчатой регули ровкой напряжения, преимущественно к трансформаторам с изоляцией в ви де литьевой смолы различных модификаций и конструкций. Поставленная задача дости гается за счет того, что каждый модуль ступенчатого выключателя выполнен с возможностью размещения без соединительных проводников на отводах обмотки непосредственно или через соединительный терминал трансфор матора со ступенчатой регулировкой напряжения, а также, что каждый указанный модуль выполнен с возможностью размещения без соединительных проводников непосредственно на отводах обмотки или через соединительный терминал трансформатора со ступенчатой регули ровкой напряжения, причем каждый модуль ступенчатого выключателя имеет в соответствующем геометрическом порядке по меньшей мере один механический крепежный элемент для укрепления на трансформаторе со ступенчатой регули ровкой напряжения. С помощью данного изобретения достигается множество преимуществ. Во-первых, о тпадают обычные для уровня техники линейные связи со всеми известными в отношении них проблемами, возможными ошибками и т.д., т.к. заяв 2 34442 ленный модульный ступенчатый выключатель укрепляют непосредственно на литую обмотку трансфор матора с отводами. Во-вто рых, благодаря такому непосредственному прикреплению ступенчатого выключателя и тому, что электрические соединения, равно как и механические крепежные элементы, находятся в единой пространственной связи, можно обойтись без дорогостоящих крепежных приспособлений, кронштейнов, траверс и т.п.. С помощью соответствующи х точек соединения как на трансформаторе со ступенчатой регули ровкой напряжения, так и на ступенчатом выключателе возможны конфигурации. Техническая реализация ступенчатого выключателя с помощью идентично сконструированных однофазных модулей ступенчатого выключателя имеет преимущество значительной унифи кации. Мо дули ступенчатого выключателя обнаруживают унифи цированные соединительные и крепежные элементы, с помощью которых возможно соединение непосредственно с соединительными и контактными элементами трансформатора с литьевой смолой. В особенно выгодном варианте выполнения изобретения корпуса модулей ступенчатого выключателя обнаруживают по меньшей мере одно гнездо, через которое в собранном состоянии присоединительные и контактные элементы трансфор матора проходят вн утрь соответствующего модуля ступенчатого выключате ля и оттуда непосредственно можно производить их коммутацию, при этом они сами являются ступенчатыми контактами. Для этого свободные концы этих соединительных элементов вы полнены предпочтительно в виде электродов и расположены в пространстве по кругу или вдоль линии. Далее выгодно модули ступенчатого выключателя связывать электрическим и механическим способом через контактное переходное устройство -а/шла, крепежное переходное устройство с соответствующими трансформаторами со ступенчатой регулировкой напряжения. Таким образом, для приспособления к измененным условиям присоединения и крепления не требуется изменений самих модулей ступенчатого выключателя, а нужны лишь различные простейшие адаптеры. На фиг. 1 схе матично изображено устройство заявленного модульного ступенчатого выключателя с трансформатором со ступенчатой регулировкой напряжения с литьевой смолой; на фиг. 2 – альтернативный вариант устройства; на фиг. 3 – изображение в перспективе совместно действующи х соединительных и крепежных элементов; на фиг. 4 – второй вариант выполнения этих элементов, также в изображении в перспекти ве; на фиг. 5 – альтернативное расположение электрических соединительных элементов; на фиг. 6 – изображение в перспективе третьего варианта выполнения этих элементов; на фиг. 7 – изображение в разрезе заявленного модульного ступенчатого выключателя; на фиг. 8 – возможная схема соединений, лежащая в основе этого ступенчатого выключателя. Трехфазный трансформатор со ступенчатой регули ровкой напряжения 1, выполненный как трансфор матор с литьевой смолой, имеет для каждой фазы присоединительный терминал 2.1, 2.2, 2.3. Эти присоединительные терминалы 2.1, 2.2, 2.3 имеют в соответствующем геометрическом порядке электрические присоединительные элементы 2.1.1, 2.2.1, 2.3.1, которые связаны с соответствующими отводами обмотки соответствующей фа зы. Далее они имеют механические крепежные элементы 2.1.2, 2.2.2, 2.3.2. Каждый соединительный терминал имеет электрическую и механическую связь с однофазным, идентично сконструи рованным модулем ступенчатого выключателя 3.1, 3.2 и 3.3. Связь осуществляется с помощью соответствующи х электрических соединительных элементов 3.1.1, а также соответствующих механических крепежных элементов 3.1.2, 3.2.2 и 3.3.2, расположенных на соответствующем модуле ступенчатого выключателя. Совместное синхронное срабатывание модулей ступенчатого выключате ля происходит с помощью приводных валов 4.1, 4.2, 4.3, которые связаны с общим электродвигательным приводом 5. Фиг. 2 схематично показывает другой пример возможности расположения приводных валов. Фиг. 3 дает более подробное изображение соединительного терминала 2.1 трансформатора со ступенчатой регули ровкой напряжения 1, а также присоединенного к нему модуля ступенчатого выключателя 3.1. Несколько соединительных элементов 2.1.1, каждый из которых соответствуе т одному отводу обмотки, расположены вертикально друг над др угом и выполнены в виде ште керов, сбоку по обе стороны расположены крепежные элементы 2.1.2, например распорные пальцы. Мо дуль ступенчатого выключателя 3.1 имеет соответствующим образом расположенные электрические соединительные элементы 3.1.1, выполненные как контактные гнезда или зажимы, в которые заключены соединительные элементы 2.1.1, а также соответствующие крепежные элементы 3.1.2, в данном случае отверстия на фланце, так что модуль ступенчатого выключателя 3.1 может привинчиваться к соответствующему соединительному терминалу 2.1.1 при помощи гаек. Соответствующее конструктивное выполнение соответствующи х пар электрических и механических соединительных элементов может быть при этом многообразным в зависимости от электрических потребностей и нагрузок, механических и в особенности пространственных ха рактеристик. Во всех случаях га рантируется, что необхо дим только один унифицированный модуль ступенчатого выключате ля, независимо от количества фаз трансформатора. При этом каждый модуль ступенчатого выключателя соответствуе т однофаз ному ступенчатому выключателю и имеет, в частности, также свой собственный аккумулятор для скачкообразного срабатывания. Особенно выгодны такие модули ступенчатых выключателей в качестве однофаз ных нагрузочных селекто ров, которые благодаря комбинации предварительного вы бора ступени и неразмыкающего переключения нагруз ки занимают мало места. За тем несомненно особенно выгодно, когда предусмотрен сухой способ конструи 3 34442 рования модулей ступенчатого выключателя, т.к. благодаря этому не требуется отдельного необхо димого уп лотнения масляной секции. Наконец также возможно выполнять модули ступенчатых выключателей в виде работающих без потребления мощности переключателей ответвлений, например линейных переключателей, благодаря чему упрощается вся конструкция, т.к. кроме всего отпадает аккумулятор энергии, а во-вторых, перед переключением с одной ступени на другую необхо димо выключение трансформатора. Далее выгодно такое выполнение электрических соединительных элементов на соединительном терминале, когда они достигают внутренней части подсоединенного модуля ступенчатого выключателя и там применяются, т.е. монтируются непосредственно как контакты, между которыми происхо дит переключение. Такое устройство дано на фиг. 4. При этом свободные концы электрических соединительных элементов 2.1.1 сое динительного тер минала 2.1, расположенных также друг над другом, в отличие от фиг. 2, вы полнены в виде электродов. Укрепленный на соединительном терминале 2.1 модуль ступенчатого выключателя 3.1 хотя и имеет соответствующие крепежные элементы 3.1.2, однако нет никаких отдельных электрических соединительных элементов. Более того, в корпусе модуля ступенчатого выключателя 3.1 имеется гнездо 3.4, которое обращено к соединительному элементу 2.1 и че рез которое протянуты вы полненные в виде электродов свободные концы электрических соединительных элементов 2.1.1 во внутреннюю часть модуля ступенчатого выключателя 3.1., образующие там непосредственно неподвижные подлежащие монта жу (проводом) ступенчатые контакты ступенчатого выключателя, концы которых заходят по меньшей мере в один подвижный контакт ступенчатого искателя и/или нагрузочного селектора 3.5. Фиг. 5 дает изображение альтернативного расположения электрических соединительных элементов. Та кое круговое расположение также подхо дит для формирования неподвижных ступенчатых контактов, коммутацию которых далее можно проводить поворотом контактной перемычки, расположенной в центре, известным способом. Фиг. 6 показывает следующую фор му выполнения. Также и здесь модуль ступенчатого выключателя 3.1 имеет углубление 3.4, обращенное к соединительному тер миналу 2.2. В варианте изобретения при этом электрические отводы выполнены лишь в ви де залитых резьбовых втулок 6.1.1...6.5.2, причем каждому присоединительному элементу соответствуют две резьбовые втулки 6.п.1 и 6.п.2, расположенные рядом друг с др угом. Благодаря фасонным деталям 7.1...7.5, которые крепятся с помощью резьбовых втулок, расположенных рядом друг с другом попарно, образуются монтируе мые с помощью подвижного контакта 3.5 ступенчатые контакты 7.1.1...7.1.5, одновременно с помощью крепежных планок 7.2.1...7.2.5 к фасонным деталям 7.1...7.5 прикрепляется соответствующий модуль ступенчатого выключате ля. Таким образом, имеется комбинация электрических соединитель ных элементов и механических крепежных элементов. Фиг.7 дает вид сверху заявленного однофазного ступенчатого выключателя. Трансфор матор со смоляной заливкой имеет на передней стороне каждой обмотки 8 взаимно расположенные контактные втулки 9, которые связаны соответственно с отводом обмотки, как это уже было описано. В предложенном примере две резьбовые втулки 9 одинакового потенциала расположены горизонтально рядом друг с другом и крепят при помощи болтов 10 ступенчатый контакт 11, вы полненный в виде фасонной детали, непосредственно или с помощью другой проводящей ток связующей де тали 12. Каждый из ступенчатых контактов 11, идентично выполненных и расположенных друг над другом, имеет две параллельные между со бой контактные стенки 11.1 и 11.2, проходящие внутри корпуса ступенчатого выключателя. Обе контактные стенки 11.1 и 11.2 привинчены к двум симметрично расположенным корпусным деталям 13.1, 13.2; последние образуют вместе с двумя панелями 14.1 и 14.2, например из изолирующего материала, и двумя горизонтальными направляющими пальцами 15 корпус ступенчатого выключателя. При такой конструкции задняя сторона корпуса, обращенная к неподвижным контактам, остается открытой. Конечно, также возможно использовать вместо горизонтальных параллельных направляющи х пальцев 15 крышку. Между го ризонтальными направляющими пальцами 15 расположены вертикально и параллельно относительно друг друга, по меньшей мере, одна, в данном случае две, укороченные шины 16.1, 16.2, по меньшей мере, одна, в данном случае две, направляющие ши ны 17.1 и 17.2 и, по меньшей мере, одна выходная шина нагрузки 18. Внутри корпуса дополнительно имеется контактная шина 19, которая укреплена на поперечине, не изображенной здесь, и проходит также вертикально через корпус и связана с выходной шиной нагрузки 18 через переходное сопротивление R (подробно не изображено) и выключатель 20. Фиг. 8 демонстрирует схе му соединений ступенчатого выключателя согласно фиг. 7. С помощью приводного вала 26, который введен в корпус сверху и имеет ходовой винт, вертикально приводится в действие первая контактная перемычка 21, которая перекрывает контактную стенку 11.2 неподвижного ступенчатого контакта 11, и аккумулятор энергии 22 зажимается вертикально в направлении, которое зависит от направления вращения приводного вала 26. Приведение в действие аккумулятора энергии происходит с помощью известных пружинных защелок (здесь подробно не изображено), которые срабатывают от укороченных шин 16.1, 16.2. При скачкообразном вертикальном движении, когда он следует за первой контактной перемычкой 21, уп равление аккумулятором энергии 22, имеющим вто рую контактную перемычку 23,происхо дит механическим путем с помощью направляющи х шин 17.1 и 17.2. Вторая контактная перемычка 23 4 34442 соединяет другую контактную стенку 11.1 неподвижного ступенчатого контакта 11 через второй выключатель 24 с выходной шиной нагрузки 18, целесообразно посредством другой контактной перемычки 25. В качестве выключателей 20 и 24 преимущественно используются вакуум ные выключатели, причем их работой можно управлять также с помощью контура имеющи хся укороченных шин 16.1 и 16.2. Фиг. 1 Фиг. 2 5 34442 Фиг. 3 Фиг. 4 Фиг. 5 Фиг. 6 6 34442 Фиг. 7 Фиг. 8 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 7
