Вимикач

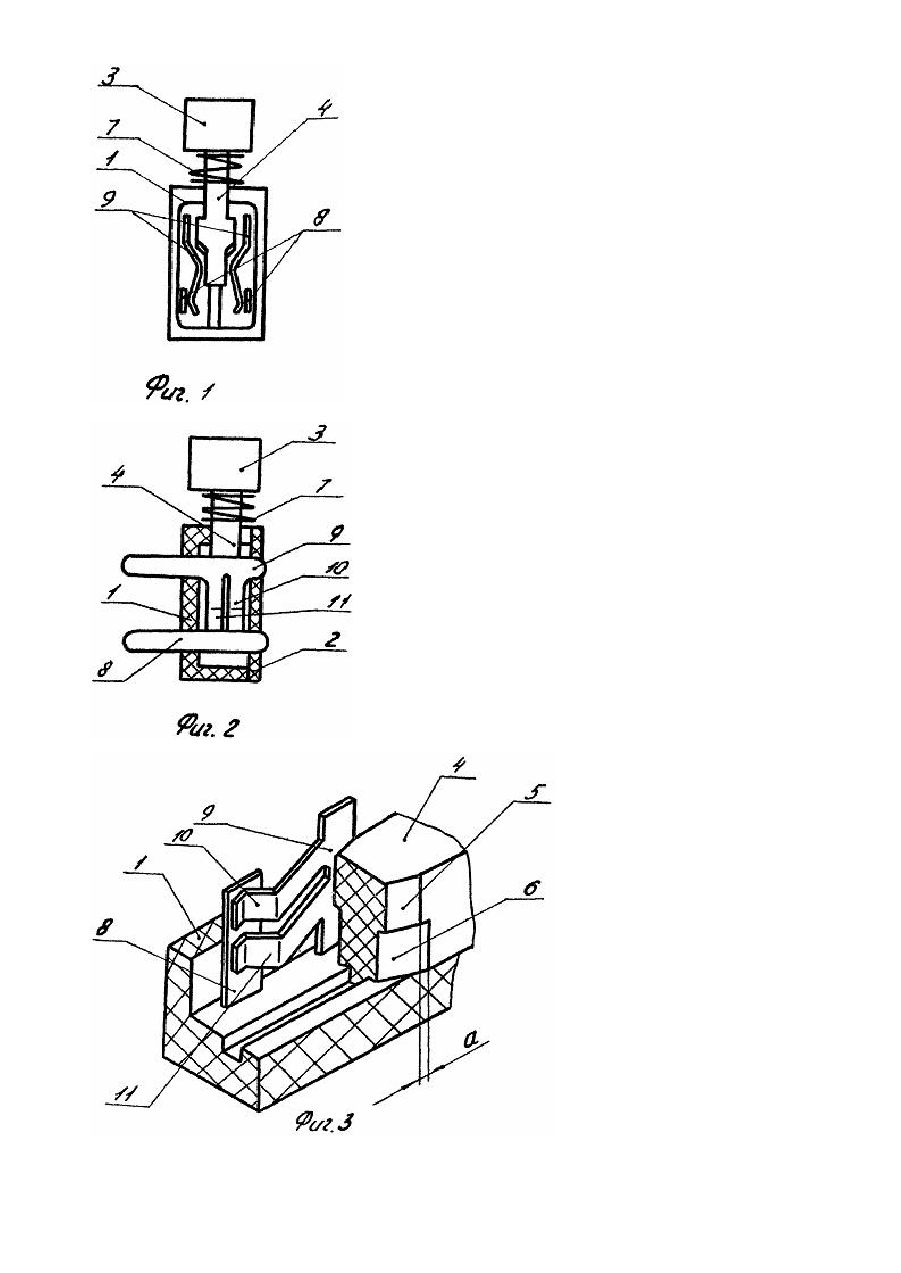

Изобретение относится к электротехнике, в частности, к коммутации цепей радиоэлектронной аппаратуры. Известны выключатели, состоящие из органа управления, изоляционного корпуса, неподвижных плоских контактов и пружинных контактов замыкания, связанных с органом управления. Пружинные контакты замыкания, как правило, имеют изогнутую форму. Нажимая на эти контакты при помощи элементов, связанных с органом управления, прижимают пружинный контакт к неподвижному контакту, замыкая тем самым электрическую цепь [1, 2, 3]. Недостатком выключателей, оснащенных такими контактами, является совпадение зоны электрического контакта с зоной, в которой происходят электроискровые процессы, связанные с замыканием и размыканием контактов. Это приводит к попаданию продуктов электроэрозии в зону контактирования и снижает надежность и износоустойчивость выключателей под электрической нагрузкой. Наиболее близким к предлагаемому является выключатель, содержащий орган управления, имеющий кнопку и управляющий элемент, изоляционный корпус, состоящий из двух частей, неподвижные плоские контакты, пружинные ленточные контакты замыкания, имеющие изогнутую форму, взаимодействующие с органом управления и имеющие каждый контактную часть, состоящую из двух токоведущи х элементов, разделенных воздушным промежутком [4]. Недостатком этого выключателя также является совпадение зоны электрического контакта с электроэрозионной зоной. Этот недостаток не позволяет в полной мере использовать преимущества дублирования электрической цепи. Задачей изобретения является создание выключателя, в котором путем изменения конструкции управляющего элемента обеспечивается возможность разделения и разнесения в пространстве зоны котактирования и зоны, в которой протекают электроискровые и электроэрозионные процессы, в результате чего повышается надежность и износоустойчивость контактов и выключателя в целом. Поставленная задача решается тем, что в выключателе, содержащем изоляционный корпус, состоящий из двух частей, орган управления, имеющий кнопку и управляющий элемент, неподвижные плоские контакты, пружинные ленточные контакты замыкания, имеющие изогнутую форму, взаимодействующие с органом управления и имеющие каждый контактную часть, состоящую из двух токоведущи х элементов, разделенных воздушным промежутком, согласно изобретению, управляющий элемент имеет нажимные выступы, каждый нажимной выступ предназначен для взаимодействия с одним токоведущим элементом пружинного ленточного контакта замыкания, причем нажимные выступы смещены относительно друг друга по направлению движения управляющего элемента на расстояние, обеспечивающее очередность замыкания токоведущих элементов. Один токоведущий элемент каждого контакта замыкания замыкает электрическую цепь раньше, а размыкает позже другого, сосредотачивая на себе электроискровые и электроэрозионные процессы и создавая тем самым для другого токоведущего элемента облегченные условия работы. Разделение и разнесение в пространстве зоны контактирования и зоны, в которой протекают электроискровые и электроэрозионные процессы, повышает надежность и износоустойчивость контактов, а значит и выключателя в целом. На фиг. 1 изображен выключатель со снятой крышкой. На фиг. 2 изображен выключатель в профильной проекции с разрезом в местах крепления контактов. На фиг. 3 изображены контактная пара и управляющий элемент выключателя в изометрии. Показанный на фиг. 1 выключатель состоит из корпуса 1, имеющего коробчатую форму, крышки 2 (фиг. 1), органа управления, состоящего из кнопки 3 (фиг. 1), подвижного управляющего элемента 4 с нажимными выступами 5, 6 (фиг. 3) и возвратной пружины 7 (фиг. 2). В корпусе 1 и крышке 2 закреплены неподвижные плоские контакты 8 и пружинные ленточные контакты замыкания 9 с двумя изогнутыми токоведущими элементами 10 и 11 каждый. Часть управляющего элемента с нажимными выступами 5, 6 (фиг. 3) расположена внутри корпуса 1. С наружной стороны корпуса 1 на управляющем элементе 4 размещены возвратная пружина 7 (фиг. 2) и кнопка 3., Управляющий элемент 4 установлен с возможностью перемещения относительно корпуса 1 и контактов 8, 9 для взаимодействия с токоведущими элементами 10 и 11 контактов замыкания 9. Выключатель работает следующим образом. При нажатии на кнопку 3 начинает перемещаться вдоль оси корпуса 1 управляющий элемент 4, сжимая возвратную пружину 7, Расположенные на нем нажимные выступы 5, 6 надавливают на изогнутые токоведущие элементы 10, 11 контактов замыкания 9, которые изгибаясь прижимаются поочередно к неподвижным контактам 8, замыкая электрическую цепь. При этом в каждом контакте замыкания 9 один из токоведущи х элементов 10, 11 замыкает цепь раньше, а размыкает позже другого элемента, сосредотачивая на себе электрозрозионные процессы. Очередность замыкания и размыкания токоведущих элементов 10, обеспечивается смещением нажимных выступов 5 и 6 на управляющем элементе 4 для каждого контакта замыкания 9 на величину "а" по ходу движения. Предлагаемая конструкция выключателя позволяет уменьшить влияние электроискровых и электроэрозионных процессов на контактирование. В результате стабилизируется сопротивление контакта электрической цепи, повышается надежность и износоустойчивость выключателя под электрическими нагрузками.
