Будинок для кішки, куточок для кішки та містечко для котів

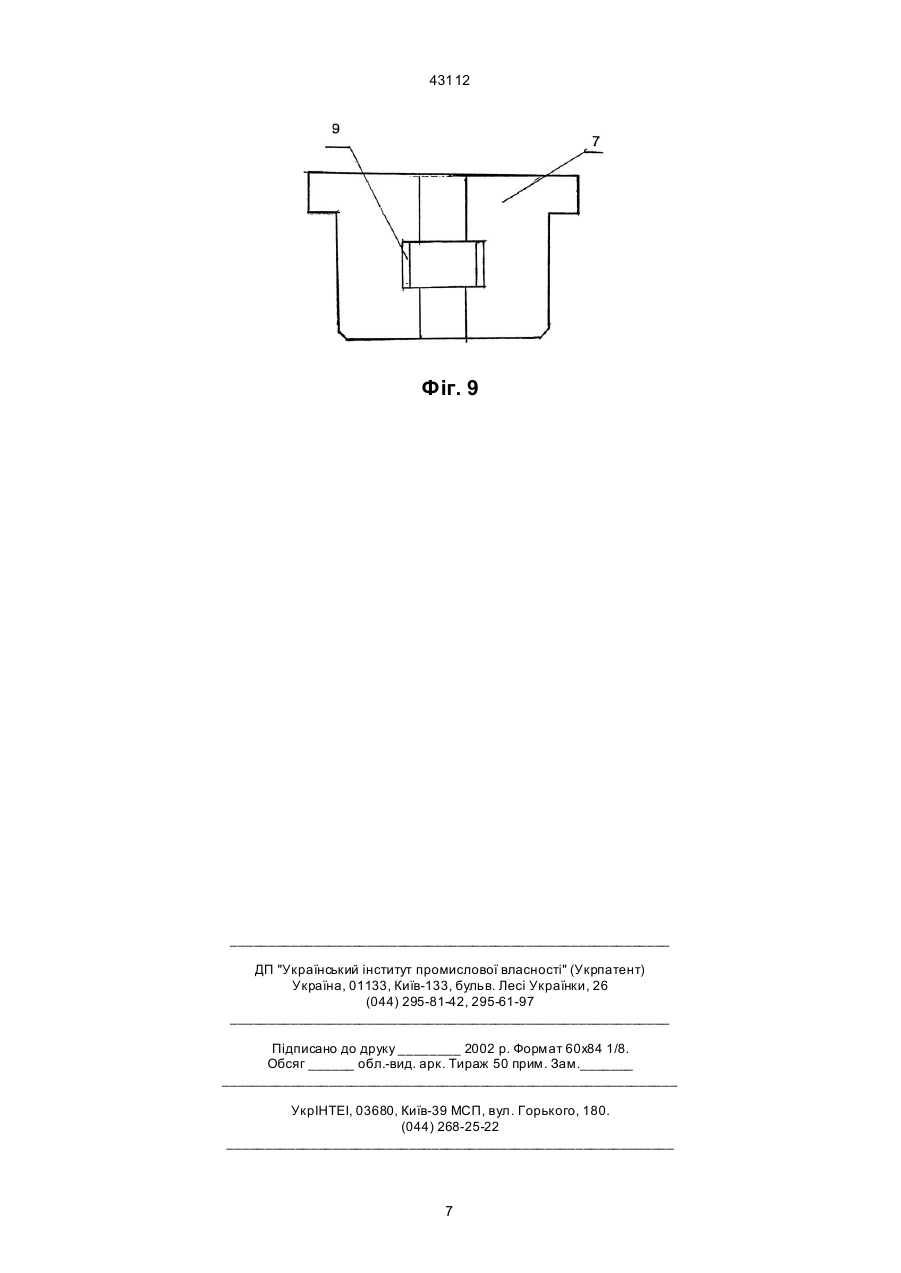

1. Будинок для кішки, що містить кабіну, принаймні один стояк з намотаною на ньому сизалевою мотузкою і принаймні одну площадку для відпочинку, який відрізняється тим, що стояк виконаний порожнистим, закритим з обох торців кришкою у вигляді пробки, причому кожна з пробок має вертикальний отвір, в якому розміщено гайку, що має внутрішню різь. 2. Будинок за п. 1, який відрізняється тим, що стояк виконаний картонним. 3. Будинок за будь-яким з пп. 1, 2, який відрізняється тим, що пробка виконана пластмасовою. 4. Будинок за будь-яким з пп. 1-3, який відрізняється тим, що стояк виконаний у вигляді циліндра і розміщений вертикально. 5. Будинок за будь-яким з пп. 1-4, який відрізняється тим, що містить один стояк і одну площадку для відпочинку, що розміщена на стояку. 6. Будинок за п. 5, який відрізняється тим, що стояк розміщений і закріплений на верхній площині кабіни. 7. Будинок за будь-яким з пп. 1-4, який відрізняється тим, що містить два стояки і дві площадки для відпочинку. 8. Будинок за п. 7, який відрізняється тим, що один стояк, на якому розміщена і закріплена перша площадка для відпочинку, вертикально розміщений і закріплений на верхній площині кабіни, а другий стояк вертикально розміщений і закріплений на вказаній першій площадці для відпочинку і на ньому розміщена і закріплена друга площадка для відпочинку. 9. Будинок за п. 7, який відрізняється тим, що на одній площадці для відпочинку розміщений вертикально та закріплений стояк, на верхньому торці якого розміщено кабіну, а другий стояк вертикально розміщений та закріплений на зовнішній верхній площині кабіни, і на верхньому торці другого стояка розміщено і закріплено другу площадку для відпочинку. 10. Будинок за будь-яким з пп. 1-4, який відрізняється тим, що містить більше ніж дві площадки для відпочинку. A (54) БУДИНОК ДЛЯ КІШКИ, КУТОЧОК ДЛЯ КІШКИ ТА МІСТЕЧКО ДЛЯ КОТІВ 43112 форму квадрата або прямокутника, або кругового сектора, або круга. 27. Куточок за п. 23, який відрізняється тим, що площадка для відпочинку має форму квадрата або прямокутника, або кругового сектора, або круга. 28. Куточок за будь-яким з пп. 26, 27, який відрізняється тим, що площадки для відпочинку мають різні розміри. 29. Містечко для котів, що містить принаймні одну кабіну, принаймні один стояк з намотаною на ньому сизалевою мотузкою і принаймні одну площадку для відпочинку, яке відрізняється тим, що стояк виконаний порожнистим, закритим з обох торців кришкою у вигляді пробки, причому кожна з пробок має вертикальний отвір, в якому розміщено гайку, що має внутрішню різь. 30. Містечко за п. 29, яке відрізняється тим, що стояк виконаний картонним. 31. Містечко за будь-яким з пп. 29, 30, яке відрізняється тим, що пробка виконана пластмасовою. 32. Містечко за будь-яким з пп. 29-31, яке відрізняється тим, що стояк виконаний у вигляді циліндра і розміщений вертикально. 33. Містечко за будь-яким з пп. 29-32, яке відрізняється тим, що містить один стояк, одну кабіну і дві площадки для відпочинку. 34. Містечко за п. 33, яке відрізняється тим, що стояк і кабіна розміщені і закріплені на одній площадці для відпочинку, а друга площадка для відпочинку розміщена і закріплена на верхньому торці стояка. 35. Містечко за будь-яким з пп. 29-32, яке відрізняється тим, що містить більш ніж один стояк і більш ніж дві площадки для відпочинку. 36. Містечко за будь-яким з пп. 29-35, яке відрізняється тим, що кабіна виконана у формі куба або прямого паралелепіпеда, або у горизонтальному плоскому перерізі має форму кругового сектора або круга. 37. Містечко за будь-яким з пп. 29-36, яке відрізняється тим, що площадка для відпочинку має форму квадрата або прямокутника, або форму кругового сектора, або круга. 38. Містечко за будь-яким з пп. 33-37, яке відрізняється тим, що площадки для відпочинку мають різні розміри. 39. Містечко за будь-яким з пп. 29-38, яке відрізняється тим, що додатково містить принаймні один елемент, виконаний у вигляді прямого порожнистого циліндра, який закріплений на кабіні або на стояку, або на площадці для відпочинку. Винахід відноситься до предметів домашнього побуту, зокрема, до пристосувань для домашньої кішки або домашніх котів і може бути використано у квартирах, будинках, готелях, де мешкають домашні коти. Кішка є дуже зручною для утримання в квартирі: її не треба вигулюва ти на повідку, оскільки чудово гуляє сама по собі, не забуваючи повернутися додому, довірлива і ласкава удома. Однак багато нарікань викликає звичка кішки гострити кігті об меблі, килими і таке інше. Саме тому все більшої популярності здобувають пристосування, що забезпечують кішці або котам як затишне місце для перебування, так і місце для точіння кігтів. Найбільш близьким є будинок для кішки, що містить кабіну, стояк з намотаною на ньому сизалевою мотузкою і площадку для відпочинку (Каталог фірми BerNina Aktuell, März '97, 61143, 61144). Завдяки тому, що стояк являє собою шматок дерев'яного стовбура, відомий будинок для кішки є великоваговою конструкцією, при цьому ускладнюється варіювання розташування елементів один відносно іншого, складання багатоповерхового розміщення елементів. Найбільш близьким є також куточок для кішки, що містить стояки з намотанj. на них сизалевою мотузкою та площадками для відпочинку (Каталог фірми BerNina AktueII, März '97, 61138). Завдяки тому, що стояк являє собою шматок дерев'яного стовбура, відомий куточок для кішки є великоваговою конструкцією, що обмежує варіювання розташування елементів один відносно іншого, особливо, при складанні багатоповерхового розміщення площадок для відпочинку. Найбільш близьким є також містечко для котів, що містить принаймні одну кабіну, принаймні один стояк з намотаною на ньому сизалевою мотузкою і принаймні одну площадку для відпочинку (Каталог фірми BerNina AktueII, März '97, 61143-61144). Завдяки тому, що стояк являє собою шматок дерев'яного стовбура, відоме містечко для котів є великоваговою конструкцією, при цьому ускладнюється варіювання розташування елементів один відносно іншого, складання багатоповерхового розміщення елементів. Задачею винаходу є удосконалення будинку для кішки, в якому за рахунок запропонованого виконання стояка досягається легковагість конструкції при підвищенні її стійкості. Це забезпечує можливість створення більшої різноманітності конструкторських форм будинку для кішки. Задачею винаходу є також удосконалення куточка для кішки, в якому за рахунок запропонованого виконання стояка досягається легковагість конструкції при підвищенні її стійкості. Це забезпечує можливість створення більшої різноманітності конструкторських форм куточка для кішки. Задачею винаходу є також удосконалення містечка для котів, в якому за рахунок запропонованого виконання стояка досягається легковагість конструкції при підвищенні її стійкості. Це забезпечує можливість створення більшої різноманітності конструкторських форм містечка для котів. Поставлена задача досягається запропонованим будинком для кішки, що містить кабіну, принаймні один стояк з намотаною на ньому сизалевою мотузкою і принаймні одну площадку для відпочинку, в якому стояк виконаний порожнистим, закритим з обох торців кришкою у вигляді пробки, причому кожна з пробок має вертикальний отвір, в якому розміщено гайку, що має внутрішню різьбу. При цьому, пробка виконана пластмасовою, стояк виконаний картонним у вигляді циліндру і розміщений вертикально. 2 43112 Запропонований будинок може містити один стояк і одну площадку для відпочинку, що розміщена на стояку. При цьому стояк закріплений на верхній площині кабіни. Запропонований будинок може містити два стояки і дві площадки для відпочинку. При цьому, наприклад, один стояк, на якому розміщена і закріплена перша площадка для відпочинку, розміщений і закріплений на верхній площині кабіни, а другий стояк вертикально розміщений і закріплений на вказаній першій площадці для відпочинку і на ньому розміщена і закріплена друга площадка для відпочинку. Можливо також, що на одній площадці для відпочинку розміщений вертикально та закріплений стояк, на верхньому торці якого розміщено кабіну, а другий стояк вертикально розміщений та закріплений на зовнішній верхній площині кабіни, і на верхньому торці другого стояка розміщено і закріплено другу площадку для відпочинку. Запропонований будинок може містити більше, ніж дві площадки для відпочинку та більше, ніж два стояки. Кабіна може бути виконана у формі куба або прямого паралелепіпеда, або таким чином, що у горизонтальному плоскому перерізу має форму кругового сектора або круга. Площадка для відпочинку може мати форму квадрата або прямокутника, або форму кругового сектора, або будь-яку іншу форму. При цьому площадки для відпочинку можуть мати різні розміри. Будинок для кішки може додатково містити принаймні один елемент, виконаний у вигляді прямого порожнистого циліндра, який закріплений на кабіні або на стояку, або на площадці для відпочинку. Поставлена задача досягається також запропонованим куточком для кішки, що містить принаймні один стояк з намотаною на ньому сизалевою мотузкою і принаймні одну площадку для відпочинку, в якому стояк виконаний порожнистим, закритим з обох торців кришкою у вигляді пробки, причому кожна з пробок має вертикальний отвір, в якому розміщено гайку, що має внутрішню різьбу. При цьому пробка виконана пластмасовою, а стояк виконаний картонним у вигляді циліндра і розміщений вертикально. Наприклад, куточок може містити одну площадку для відпочинку, на якій розміщений стояк. Запропонований куточок може містити більше, ніж одну площадку для відпочинку та більше, ніж один стояк. Площадка для відпочинку може мати форму квадрата або прямокутника, або кругового сектора, або круга, при цьому площадки для відпочинку можуть мати різні розміри. Поставлена задача вирішується також запропонованим містечком для котів, що містить принаймні одну кабіну, принаймні один стояк з намотаною на ньому сизалевою мотузкою і принаймні одну площадку для відпочинку, в якому стояк виконаний порожнистим, закритим з обох торців кришкою у ви гляді пробки, причому кожна з пробок має вертикальний отвір, в якому розміщено гайку, що має внутрішню різьбу. При цьому стояк виконаний картонним у вигляді циліндру і розміщений вертикально, а пробка виконана пластмасовою. Містечко може містити один стояк, одну кабіну і дві площадки для відпочинку. В цьому випадку стояк і кабіна можуть бути розміщені і закріплені на одній площадці для відпочинку, а друга площадка для відпочинку може бути розміщена і закріплена на верхньому торці стояка. Містечко може містити більше ніж один стояк і більше ніж дві площадки для відпочинку при різній комбінації взаємного розміщення елементів. Кабіна може бути виконана у формі куба або прямого паралелепіпеда, або у горизонтальному плоскому перерізу мати форму кругового сектора або круга. Площадка для відпочинку може мати форму квадрата або прямокутника, або форму кругового сектора. Площадки для відпочинку можуть мати різні розміри. Містечко для котів може містити додатково принаймні один елемент, виконаний у вигляді прямого порожнистого циліндру, який закріплений на кабіні або на стояку, або на площадці для відпочинку. У кожному з запропонованої групи винаходів кабіна і/або кабіни, площадка для відпочинку і/або площадки можуть бути покриті будь-яким м'яким матеріалом. Було встановлено, що заміна дерев'яного суцільного стояка на порожнистий, закритий з обох кінців пробками, в яких розміщено гайку, підвищує стійкість невеликої конструкції, спрощує її монтування. Легковажність конструкції при її стійкості дає можливість значно розширити варіювання конструкторських форм, розміщення одного елемента відносно іншого, а також можливість створення багатоповерхової конструкції. Група винаходів пояснюються, але не обмежується малюнками, на яких зображено: Фіг. 1 - загальний вигляд будинку для кішки, що має один стояк та одну площадку для відпочинку і кабіну у вигляді паралелепіпеда; Фіг. 2 - загальний вигляд будинку для кішки, що має два стояки та дві площадки для відпочинку, які розміщені на кабіні; Фіг. З - загальний вигляд будинку для кішки, що має два стояки та дві площадки для відпочинку, між якими розміщена кабіна; Фіг. 4 - загальний вигляд будинку для кішки, що має кабіну у вигляді кругового сектора і додатковий елемент у вигляді прямого порожнистого циліндру; Фіг. 5 - куточок для кішки, що має один стояк та одну площадку для відпочинку; Фіг. 6 - куточок для кішки, що має один стояк, три площадки для відпочинку та додатковий елемент у вигляді прямого порожнистого циліндру; Фіг. 7 - загальний вигляд містечка для кішки; Фіг. 8 - поздовжній розріз стояка; Фіг. 9 - поздовжній розріз пробки. Будинок для кішки складається з кабіни 1, принаймні одного стояка 2, на якому намотано сизалеву мотузку 3, принаймні однієї площадки для відпочинку 4. Будинок для кішки може містити додатково принаймні один елемент у вигляді прямого порожнистого циліндру 5. Стояк 2, як показано 3 43112 на фіг. 8, складається з порожнистого циліндру 6 та пробок 7, 8, в кожній з яких є вертикальний отвір, в якому розміщено і жорстко закріплено гайку, відповідно, 9 і 10 (фіг. 9). Нами використовувався стояк 2, що був виготовлений з порожнистого картонного циліндру 6, який має розміри: довжина - 400 мм, внутрішній діаметр - 70 мм, зовнішній діаметр - 80 мм, зовнішній діаметр з намотаною сизалевою мотузкою 3 92±5 мм. Кожна з пробок 7 та 8 виконана пластмасовою, в отворі якої запресована гайка, відповідно, 9 і 10, наприклад, М10 з внутрішньою різьбою. Для з'єднання деталей будинку - стояка 2 та площадки 4, стояка 2 та кабіни 1 і стояків між собою використовуються шпильки, стрижні, фіксація яких забезпечується завдяки гайці, що розміщена у отворі пробки. Кабіна 1 може бути виконана у формі куба, прямого паралелепіпеда, як показано на фіг. 1, у формі кругового сектора, як показано на фіг. 4 та у іншій формі. На кабіні 1 розміщено і жорстко закріплено стояк 2, як зображено на фіг. 1-4, при цьому сама кабіна може бути розміщена і жорстко закріплена на стояку 2, який розміщено і жорстко закріплено на площадці для відпочинку 4, як зображено на фіг. 3. Площадка для відпочинку 4 може мати різну форму, різний розмір, при наявності декількох площадок вони можуть бути різної форми та розміру і розміщені в основі будинку, як показано на фіг. З, так і зверху будинку (фіг. 1), або багатоповерхово на стояку (фіг. 2). Додатковий елемент у вигляді прямого порожнистого циліндра 5 може бути розміщено і жорстко закріплено на кабіні 1, як зображено на фіг. 4, або на стояку 2, або на площадці для відпочинку 4. При всіх запропонованих формах виконання будинку для кішки конструкція є легковажною і стійкою. Куточок для кішки (фіг. 5 та фіг. 6) складається з, принаймні, одного стояка 1, на якому намотано сизалеву мотузку 2, принаймні однієї площадки для відпочинку 3. Куточок для кішки може містити додатково принаймні один елемент у вигляді прямого порожнистого циліндра 4. Площадка для відпочинку 3 може бути виконана у формі квадрата, прямокутника, у формі кругового сектора та у іншій формі. На площадці 3 розміщено і жорстко закріплено стояк 1, як зображено на фіг. 5-6, при цьому цілий ряд інших площадок можуть бути розміщені і жорстко закріплені на стояку 1, як зображено на фіг. 6. Стояк 1 виконаний порожнистим, картонним і закритий з обох торців пластмасовими пробками аналогічно тому, як виконаний стояк у описаному вище будинку для відпочинку (див. фіг. 8 та 9). Додатковий елемент у вигляді прямого порожнистого циліндра 4 або додаткові елементи можуть бути розміщені і жорстко закріплені на площадці для відпочинку 3, як зображено на фіг. 6, або на стояку 1. При всіх запропонованих формах виконання куточка для кішки конструкція є легковажною і стійкою. Містечко для котів (фіг. 7) складається з принаймні однієї кабіни 1, стояка 2, на якому намотано сизалеву мотузку 3, площадок для відпочинку 4. Містечко для котів може містити додатково принаймні один елемент у вигляді прямого порожнистого циліндру 5 та інші додаткові елементи у будьякому вигляді. Кабіна 1 може бути виконана у формі куба, прямого паралелепіпеда та у іншій формі. Розміщена кабіна може бути як на площадці, так і на стояку. Містечко може містити більш ніж одну кабіну 1. Площадка для відпочинку 4 може бути виконана у формі квадрата, прямокутника, у формі кругового сектора та у іншій формі. На площадці 4 може бути розміщено і жорстко закріплено кабіну 1 і стояк 2, на якому розміщені інші площадки для відпочинку 4. Додатковий елемент у вигляді прямого порожнистого циліндру 5 розміщено і жорстко закріплено на одній з площадок для відпочинку 4. Стояк 2 виконаний порожнистим, картонним і закритий з обох торців пластмасовими пробками аналогічно тому, як виконаний стояк у описаному вище будинку для відпочинку (дивись фіг. 8 та 9). При всіх запропонованих формах виконання куточка для кішки конструкція є легковажною і стійкою. Фіг. 1 4 43112 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 5 43112 Фіг. 7 Фіг. 8 6 43112 Фіг. 9 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
