Пристрій енергозберігаючого керування процесом багатокомпонентного подрібнення

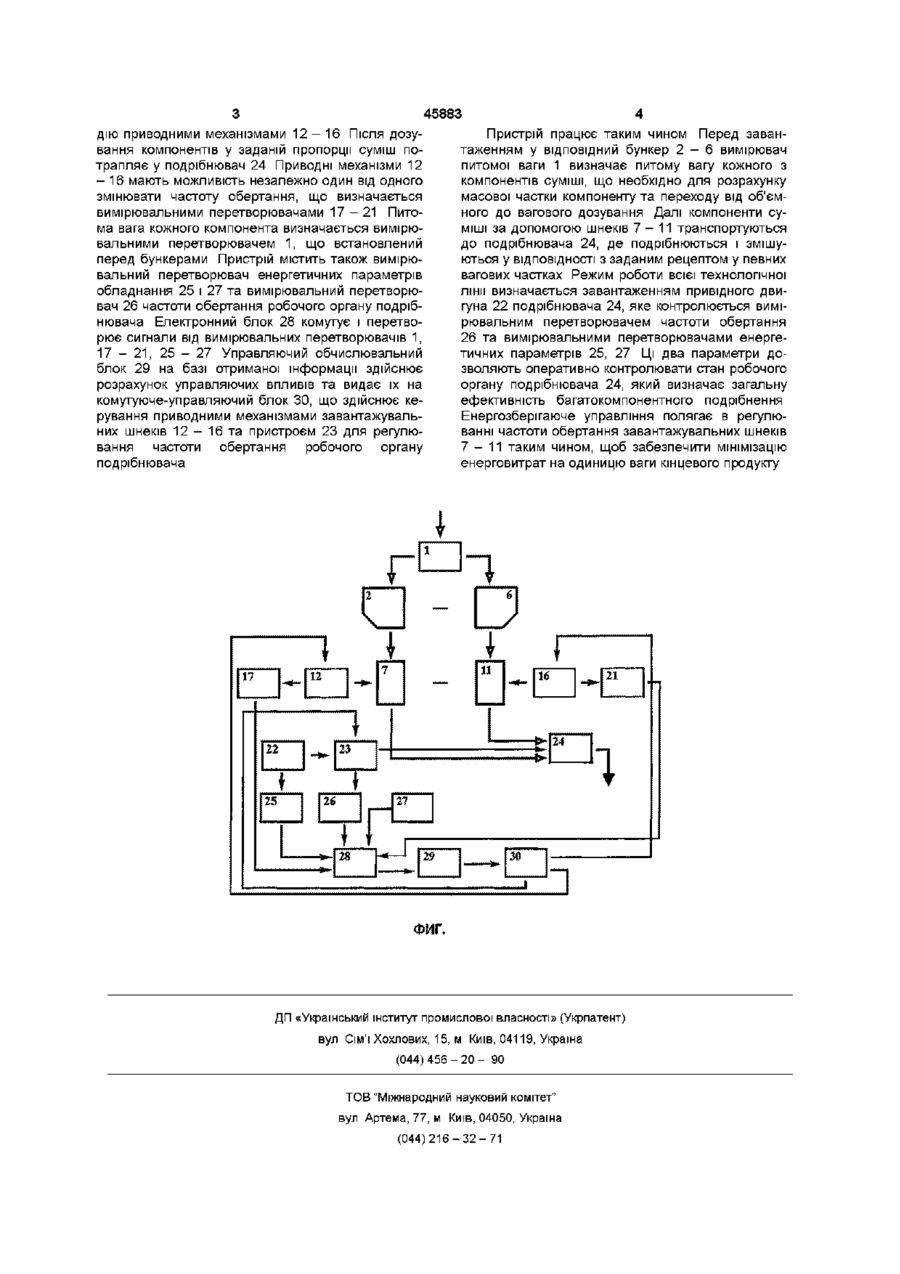

Пристрій енергозберігаючого керування процесом багатокомпонентного подрібнення з попереднім дозуванням сипучих продуктів, що включає бункери, привідні механізми завантажувальних шнеків, що дозволяють незалежно змінювати частоту обертання шнеків, та подрібнювач, який відрізняється тим, що пристрій містить вимірювальний перетворювач питомої ваги кожного компонента перед його завантаженням в бункер, вимірювальний перетворювач частоти обертання завантажувальних шнеків і робочого органа подрібнювача, а також вимірювальні перетворювачі для визначення енергетичних параметрів технологічного процесу, які приєднані до входу обчислювального пристрою, вихід якого з'єднаний із виконавчими механізмами для управління незалежними привідними механізмами дозаторів та робочим органом подрібнювача Винахід відноситься до пристроїв, що можуть знайти своє використання у хімії, харчовій промисловості, сільському господарстві, зокрема, у комбікормовій промисловості Запропоноване технічне рішення призначене для безперервного багатокомпонентного дозування сипучих матеріалів з наступним подрібненням і незалежною подачею кожного компонента з урахуванням параметрів компонентів та енергетичних параметрів подрібнювача Відома система програмного дозування малих витрат рідин (Патент RU №2018092 С) Система має у своєму складі ємність фіксованого об'єму та мікропроцесорний пристрій, у пам'яті якого є об'ємна вага рідин, що можуть дозуватись На підставі об'єму ємності та об'ємної ваги рідини, що дозується, мікропроцесорний пристрій визначає масу порції, що дозується, та забезпечує поліпшену точність дозування Відомий шнековий дозатор (Авторське свідоцтво СРСР №1889900), що складається з бункера, у якому розташований сипучий компонент, у вивантажувальному отворі бункера встановлений гвинтовий шнек фіксованої довжини, що приводиться в обертання приводним пристроєм У вивантажувальному отворі бункера встановлена заслінка, що регулює КІЛЬКІСТЬ продукту, що надходить у порожнину шнека, таким чином, регулюється подача дозатора Основним недоліком даної системи є велика похибка масової подачі дозатора в зв'язку зі зміною питомої ваги компонента Дане технічне рішення вибране як прототип Задачею винаходу є зниження загальних витрат енергії на технологічний процес, підвищення точності рецепта суміші, а також незалежне, оперативне управління відсотковим вмістом кожного компонента в суміші Поставлена задача вирішується шляхом створення пристрою енергозберігаючого управління процесом багатокомпонентного подрібнення з попереднім дозуванням сипучих продуктів, що включає в себе п'ять бункерів і п'ять завантажувальних шнеків з приводними механізмами, що дозволяють незалежно змінювати частоту обертанні шнеків, подрібнювач, вимірювальний перетворювач питомої ваги кожного компонента перед його завантаженням в бункер, вимірювальний перетворювач частоти обертання завантажувальних шнеків і робочого органу подрібнювача, а також вимірювальні перетворювачі для визначення енергетичних параметрів технологічного процесу, які приєднані до входу обчислювального пристрою, вихід якого сполучений із виконавчими механізмами для управління незалежними приводами дозаторів та робочим органом подрібнювача На фіг наведена схема запропонованого пристрою Суть винаходу в нижній частині кожного з бункерів 2 - 6 виконано отвори, в яких встановлено завантажувальні шнеки 7 - 1 1 , що приводяться у CO 00 00 ю 45883 дію приводними механізмами 12 - 16 Після дозуПристрій працює таким чином Перед заванвання компонентів у заданій пропорції суміш потаженням у ВІДПОВІДНИЙ бункер 2 - 6 вимірювач трапляє у подрібнювач 24 Приводні механізми 12 питомої ваги 1 визначає питому вагу кожного з - 16 мають можливість незалежно один від одного компонентів суміші, що необхідно для розрахунку змінювати частоту обертання, що визначається масової частки компоненту та переходу від об'ємвимірювальними перетворювачами 1 7 - 2 1 Питоного до вагового дозування Далі компоненти сума вага кожного компонента визначається вимірюміші за допомогою шнеків 7 - 1 1 транспортуються вальними перетворювачем 1, що встановлений до подрібнювача 24, де подрібнюються і змішуперед бункерами Пристрій містить також вимірюються у ВІДПОВІДНОСТІ з заданим рецептом у певних вальний перетворювач енергетичних параметрів вагових частках Режим роботи всієї технологічної обладнання 25 і 27 та вимірювальний перетворюлінії визначається завантаженням привідного двивач 26 частоти обертання робочого органу подрібгуна 22 подрібнювача 24, яке контролюється вимінювача Електронний блок 28 комутує і перетворювальним перетворювачем частоти обертання рює сигнали від вимірювальних перетворювачів 1, 26 та вимірювальними перетворювачами енерге1 7 - 2 1 , 2 5 - 2 7 Управляючий обчислювальний тичних параметрів 25, 27 Ці два параметри доблок 29 на базі отриманої інформації здійснює зволяють оперативно контролювати стан робочого розрахунок управляючих впливів та видає їх на органу подрібнювача 24, який визначає загальну комутуюче-управляючий блок ЗО, що здійснює кеефективність багатокомпонентного подрібнення рування приводними механізмами завантажувальЕнергозберігаюче управління полягає в регулюних шнеків 12 - 16 та пристроєм 23 для регулюванні частоти обертання завантажувальних шнеків вання частоти обертання робочого органу 7 - 1 1 таким чином, щоб забезпечити мінімізацію подрібнювача енерговитрат на одиницю ваги кінцевого продукту 2 \ м 12 22 25 f 1 1 ••на — ± Г і 11 21 24 23 26 16 27 28 29 ФИГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
