Бойова машина

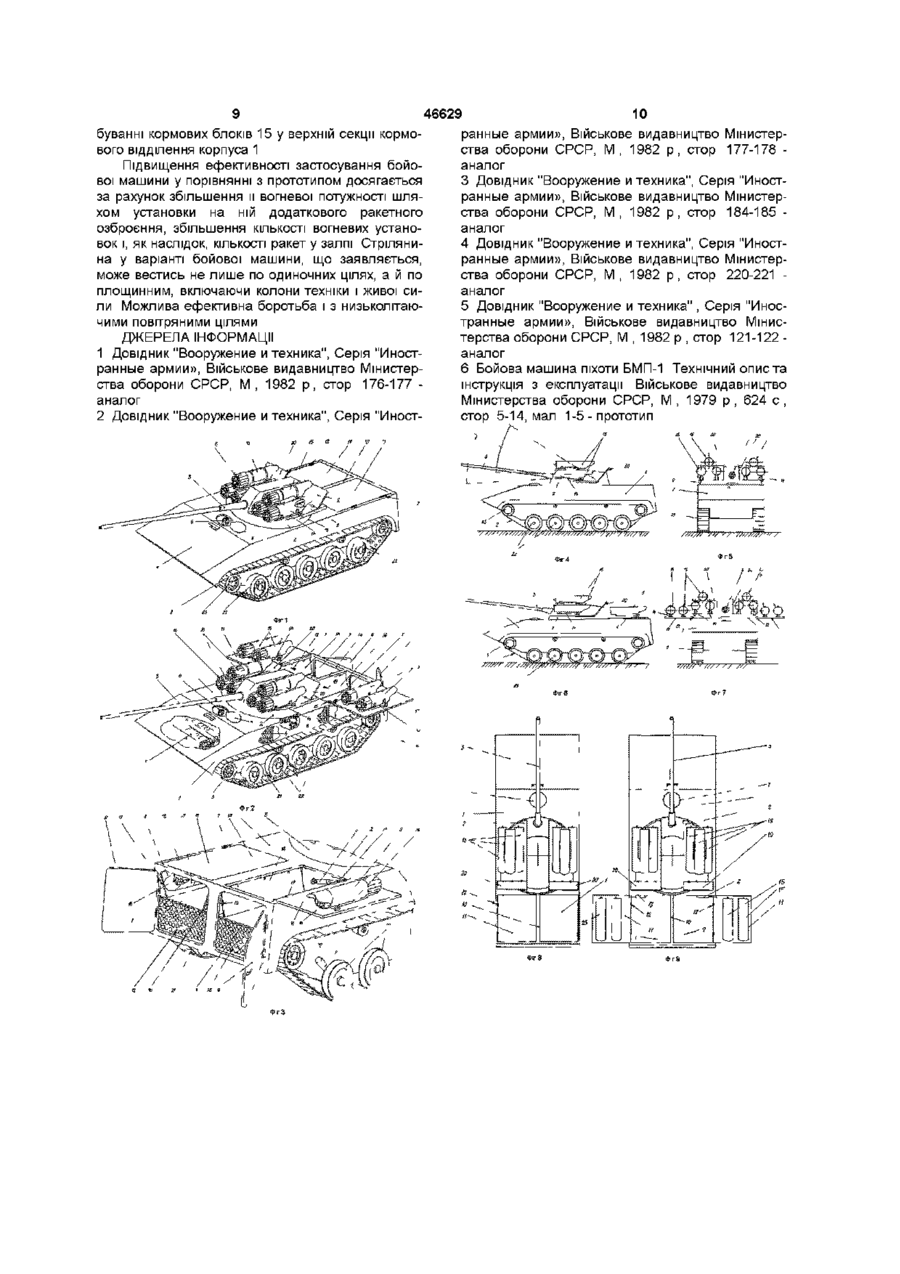

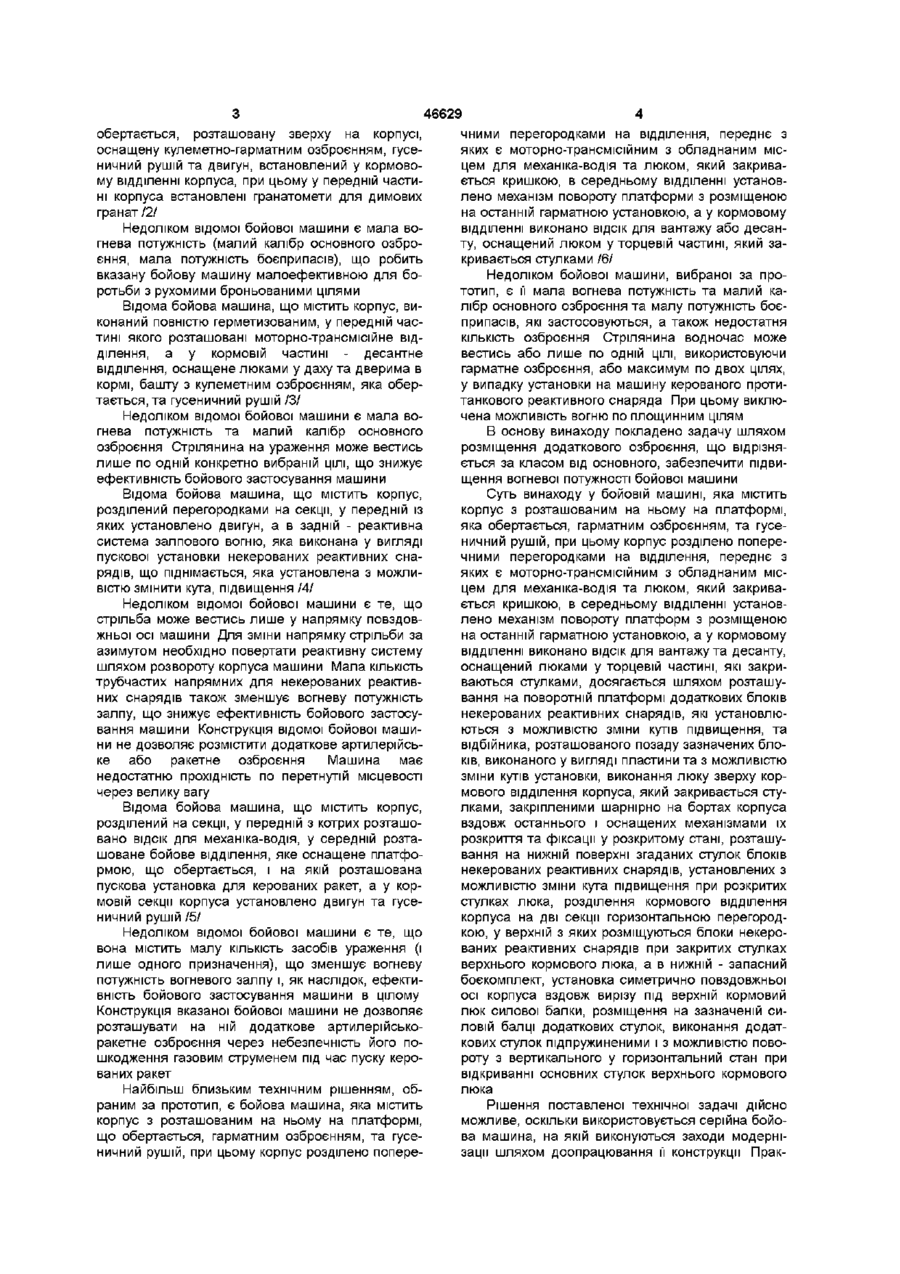

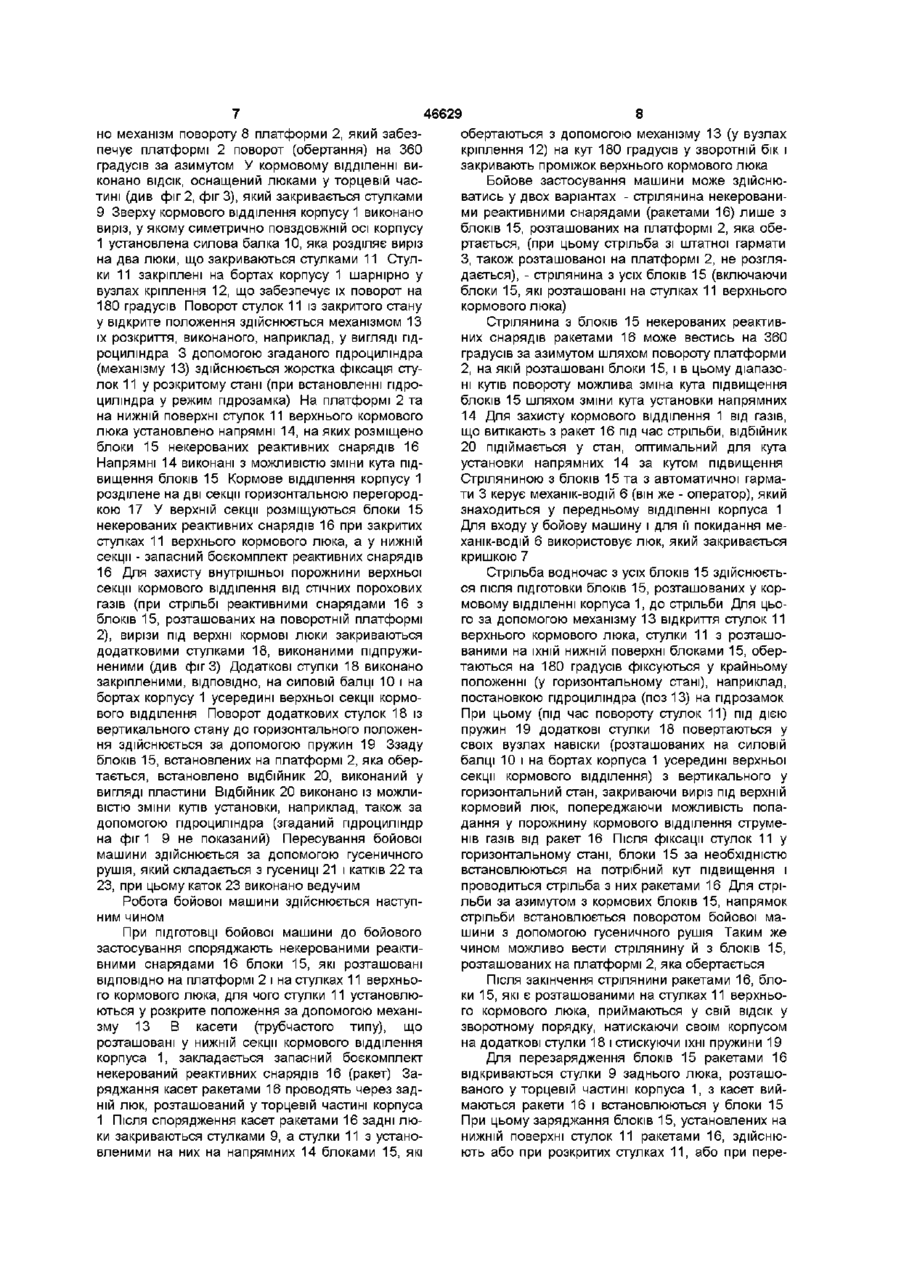

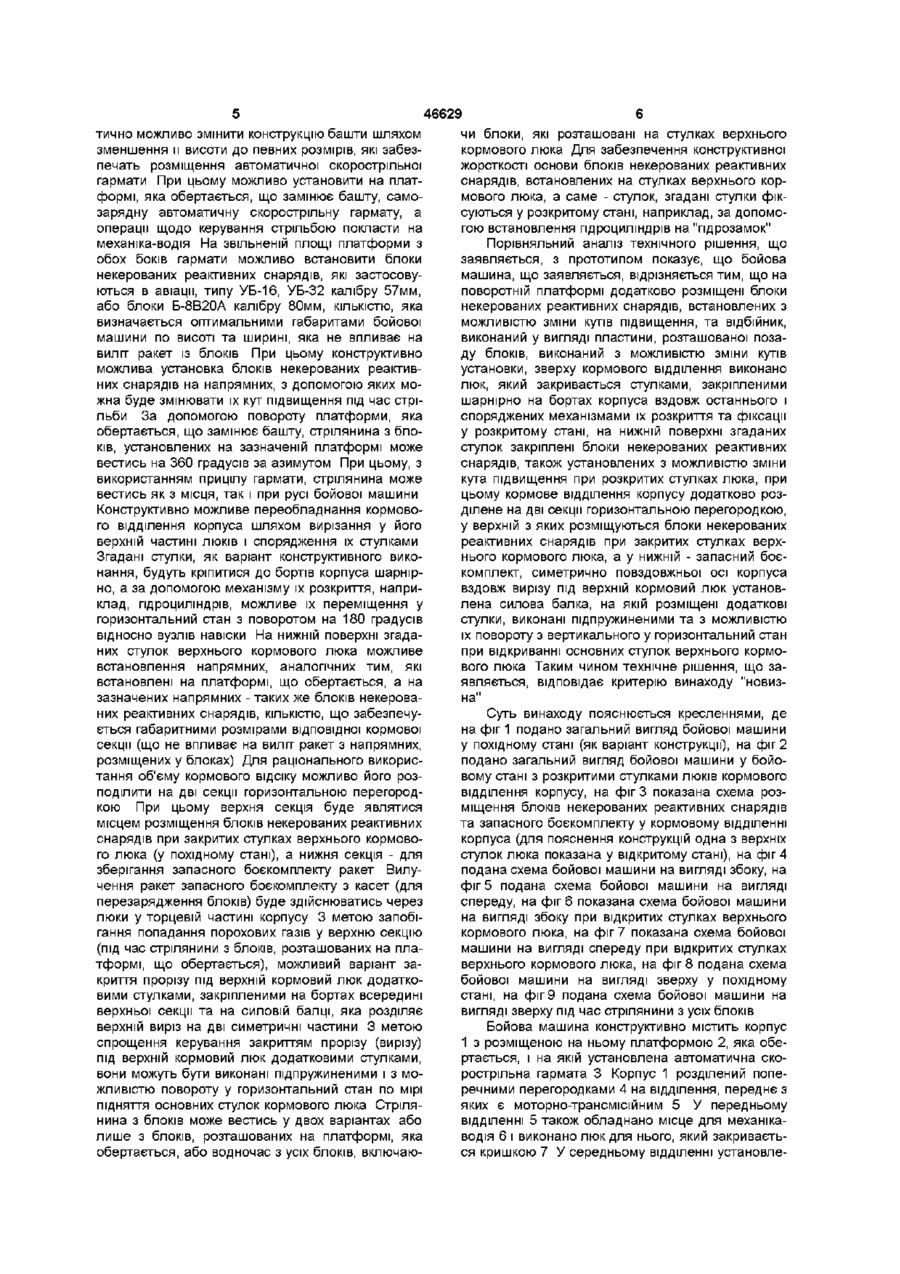

1 Бойова машина, що містить корпус з розташованими на ньому на платформі, що обертається, гарматним озброєнням, а також гусеничний рушій, при цьому корпус розділено поперечними перегородками на відділення, переднє з яких є моторно-трансмісійним з обладнаним місцем для механіка-водія та люком, у середньому відділенні встановлено механізм повороту платформи з розміщеною на останній гарматною установкою, а у кормовому відділенні виконано ВІДСІК для вантажу та десанту, споряджений люками у торцевій частині, яка відрізняється тим, що на поворотній платформі додатково розміщені блоки некерованих реактивних снарядів, які встановлені з можливістю зміни кутів підвищення, та відбійник, виконаний у вигляді пластини, розташований ззаду блоків з можливістю зміни кутів установлення, зверху кормової секції корпуса виконано люк, який закривається стулками, закріпленими шарнірно на бортах корпуса вздовж останнього і спорядженими механізмами їх розкриття та фіксації у розкритому стані, на нижній поверхні згаданих стулок закріплено блоки некерованих реактивних снарядів, також встановлених з можливістю зміни кутів підвищення при розкритті стулок люка, при цьому кормове відділення корпуса додатково розділене на дві секції горизонтальною перегородкою, у верхній з яких розміщуються блоки некерованих реактивних снарядів при закритих стулках люка, а у нижній - запасний боєкомплект 2 Бойова машина за п 1 , яка відрізняється тим, що симетрично повздовжній осі корпуса вздовж вирізу під верхній кормовий люк встановлена силова балка, на якій розміщено додаткові стулки, виконані підпружиненими та з можливістю їх повороту з вертикального у горизонтальне положення при відкриванні основних стулок верхнього кормового люка Винахід відноситься до галузі озброєння, зокрема, до конструкцій бойових машин, призначених для виконання спеціальних бойових завдань по знищенню ворога під час дій із засідок Найбільш ефективним засобом нападу із засідок є бойові машини, оснащені ствольним (кулеметно-артилерійським) та ракетним озброєнням, які мають повну автономність, високу бойову готовність, скорострільність, мобільність та прохідність, здатність діяти у будь яких метеорологічних умовах, у будь який час доби та забезпечити ураження цілей в широкому діапазоні дальностей Відома бойова машина, що містить корпус, розділений перегородками, у передній частині якого розміщені моторно-трансмісійне відділення і відділення керування, а у кормовій частині - десантне відділення, башту, яка обертається, з установленим в ній кулеметним озброєнням, гусеничний та водометний рушії, при цьому корпус оснащено відкидними люками та апареллю /1/ Недоліками відомої бойової машини є мала вогнева потужність та малий калібр основного озброєння (мала потужність боєприпасів) Відома бойова машина, що містить корпус, виконаний повністю герметизованим, розділений на відділення для двигуна та десанту, башту, що (О (О 46629 обертається, розташовану зверху на корпусі, оснащену кулеметно-гарматним озброєнням, гусеничний рушій та двигун, встановлений у кормовому відділенні корпуса, при цьому у передній частині корпуса встановлені гранатомети для димових гранат 121 Недоліком відомої бойової машини є мала вогнева потужність (малий калібр основного озброєння, мала потужність боєприпасів), що робить вказану бойову машину малоефективною для боротьби з рухомими броньованими цілями Відома бойова машина, що містить корпус, виконаний повністю герметизованим, у передній частині якого розташовані моторно-трансмісійне відділення, а у кормовій частині - десантне відділення, оснащене люками у даху та дверима в кормі, башту з кулеметним озброєнням, яка обертається, та гусеничний рушій /З/ Недоліком відомої бойової машини є мала вогнева потужність та малий калібр основного озброєння Стрілянина на ураження може вестись лише по одній конкретно вибраній ЦІЛІ, ЩО знижує ефективність бойового застосування машини Відома бойова машина, що містить корпус, розділений перегородками на секції, у передній із яких установлено двигун, а в задній - реактивна система залпового вогню, яка виконана у вигляді пускової установки некерованих реактивних снарядів, що піднімається, яка установлена з можливістю змінити кута, підвищення /4/ чними перегородками на відділення, переднє з яких є моторно-трансмісійним з обладнаним місцем для механіка-водія та люком, який закривається кришкою, в середньому відділенні установлено механізм повороту платформи з розміщеною на останній гарматною установкою, а у кормовому відділенні виконано ВІДСІК ДЛЯ вантажу або десанту, оснащений люком у торцевій частині, який закривається стулками /6/ Недоліком бойової машини, вибраної за прототип, є її мала вогнева потужність та малий калібр основного озброєння та малу потужність боєприпасів, які застосовуються, а також недостатня КІЛЬКІСТЬ озброєння Стрілянина водночас може вестись або лише по одній ЦІЛІ, використовуючи гарматне озброєння, або максимум по двох цілях, у випадку установки на машину керованого протитанкового реактивного снаряда При цьому виключена МОЖЛИВІСТЬ ВОГНЮ ПО ПЛОЩИННИМ ЦІЛЯМ Недоліком відомої бойової машини є те, що вона містить малу КІЛЬКІСТЬ засобів ураження (і лише одного призначення), що зменшує вогневу потужність вогневого залпу і, як наслідок, ефективність бойового застосування машини в цілому Конструкція вказаної бойової машини не дозволяє розташувати на ній додаткове артилерійськоракетне озброєння через небезпечність його пошкодження газовим струменем під час пуску керованих ракет В основу винаходу покладено задачу шляхом розміщення додаткового озброєння, що відрізняється за класом від основного, забезпечити підвищення вогневої потужності бойової машини Суть винаходу у бойовій машині, яка містить корпус з розташованим на ньому на платформі, яка обертається, гарматним озброєнням, та гусеничний рушій, при цьому корпус розділено поперечними перегородками на відділення, переднє з яких є моторно-трансмісійним з обладнаним місцем для механіка-водія та люком, який закривається кришкою, в середньому відділенні установлено механізм повороту платформ з розміщеною на останній гарматною установкою, а у кормовому відділенні виконано ВІДСІК ДЛЯ вантажу та десанту, оснащений люками у торцевій частині, які закриваються стулками, досягається шляхом розташування на поворотній платформі додаткових блоків некерованих реактивних снарядів, які установлюються з можливістю зміни кутів підвищення, та відбійника, розташованого позаду зазначених блоків, виконаного у вигляді пластини та з можливістю зміни кутів установки, виконання люку зверху кормового відділення корпуса, який закривається стулками, закріпленими шарнірно на бортах корпуса вздовж останнього і оснащених механізмами їх розкриття та фіксації у розкритому стані, розташування на нижній поверхні згаданих стулок блоків некерованих реактивних снарядів, установлених з можливістю зміни кута підвищення при розкритих стулках люка, розділення кормового відділення корпуса на дві секції горизонтальною перегородкою, у верхній з яких розміщуються блоки некерованих реактивних снарядів при закритих стулках верхнього кормового люка, а в нижній - запасний боєкомплект, установка симетрично повздовжньої осі корпуса вздовж вирізу під верхній кормовий люк силової балки, розміщення на зазначеній силовій балці додаткових стулок, виконання додаткових стулок підпружиненими і з можливістю повороту з вертикального у горизонтальний стан при відкриванні основних стулок верхнього кормового люка Найбільш близьким технічним рішенням, обраним за прототип, є бойова машина, яка містить корпус з розташованим на ньому на платформі, що обертається, гарматним озброєнням, та гусеничний рушій, при цьому корпус розділено попере Рішення поставленої технічної задачі дійсно можливе, оскільки використовується серійна бойова машина, на якій виконуються заходи модернізації шляхом доопрацювання її конструкції Прак Недоліком відомої бойової машини є те, що стрільба може вестись лише у напрямку повздовжньої осі машини Для зміни напрямку стрільби за азимутом необхідно повертати реактивну систему шляхом розвороту корпуса машини Мала КІЛЬКІСТЬ трубчастих напрямних для некерованих реактивних снарядів також зменшує вогневу потужність залпу, що знижує ефективність бойового застосування машини Конструкція відомої бойової машини не дозволяє розмістити додаткове артилерійське або ракетне озброєння Машина має недостатню прохідність по перетнутій місцевості через велику вагу Відома бойова машина, що містить корпус, розділений на секції, у передній з котрих розташовано ВІДСІК для механіка-водія, у середній розташоване бойове відділення, яке оснащене платформою, що обертається, і на якій розташована пускова установка для керованих ракет, а у кормовій секції корпуса установлено двигун та гусеничний рушій /5/ тично можливо змінити конструкцію башти шляхом зменшення и висоти до певних розмірів, які забезпечать розміщення автоматичної скорострільної гармати При цьому можливо установити на платформі, яка обертається, що замінює башту, самозарядну автоматичну скорострільну гармату, а операції щодо керування стрільбою покласти на механіка-водія На звільненій площі платформи з обох боків гармати можливо встановити блоки некерованих реактивних снарядів, які застосовуються в авіації, типу УБ-16, УБ-32 калібру 57мм, або блоки Б-8В20А калібру 80мм, КІЛЬКІСТЮ, яка визначається оптимальними габаритами бойової машини по висоті та ширині, яка не впливає на виліт ракет із блоків При цьому конструктивно можлива установка блоків некерованих реактивних снарядів на напрямних, з допомогою яких можна буде змінювати їх кут підвищення під час стрільби За допомогою повороту платформи, яка обертається, що замінює башту, стрілянина з блоків, установлених на зазначеній платформі може вестись на 360 градусів за азимутом При цьому, з використанням прицілу гармати, стрілянина може вестись як з місця, так і при русі бойової машини Конструктивно можливе переобладнання кормового відділення корпуса шляхом вирізання у його верхній частині люків і спорядження їх стулками Згадані стулки, як варіант конструктивного виконання, будуть кріпитися до бортів корпуса шарнірно, а за допомогою механізму їх розкриття, наприклад, гідроциліндрів, можливе їх переміщення у горизонтальний стан з поворотом на 180 градусів відносно вузлів навіски На нижній поверхні згаданих стулок верхнього кормового люка можливе встановлення напрямних, аналогічних тим, які встановлені на платформі, що обертається, а на зазначених напрямних - таких же блоків некерованих реактивних снарядів, КІЛЬКІСТЮ, ЩО забезпечується габаритними розмірами відповідної кормової секції (що не впливає на виліт ракет з напрямних, розміщених у блоках) Для раціонального використання об'єму кормового відсіку можливо його розподілити на дві секції горизонтальною перегородкою При цьому верхня секція буде являтися місцем розміщення блоків некерованих реактивних снарядів при закритих стулках верхнього кормового люка (у похідному стані), а нижня секція - для зберігання запасного боєкомплекту ракет Вилучення ракет запасного боєкомплекту з касет (для перезарядження блоків) буде здійснюватись через люки у торцевій частині корпусу 3 метою запобігання попадання порохових газів у верхню секцію (під час стрілянини з блоків, розташованих на платформі, що обертається), можливий варіант закриття прорізу під верхній кормовий люк додатковими стулками, закріпленими на бортах всередині верхньої секції та на силовій балці, яка розділяє верхній виріз на дві симетричні частини 3 метою спрощення керування закриттям прорізу (вирізу) під верхній кормовий люк додатковими стулками, вони можуть бути виконані підпружиненими і з можливістю повороту у горизонтальний стан по мірі підняття основних стулок кормового люка Стрілянина з блоків може вестись у двох варіантах або лише з блоків, розташованих на платформі, яка обертається, або водночас з усіх блоків, включаю 46629 чи блоки, які розташовані на стулках верхнього кормового люка Для забезпечення конструктивної жорсткості основи блоків некерованих реактивних снарядів, встановлених на стулках верхнього кормового люка, а саме - стулок, згадані стулки фіксуються у розкритому стані, наприклад, за допомогою встановлення гідроциліндрів на "пдрозамок" Порівняльний аналіз технічного рішення, що заявляється, з прототипом показує, що бойова машина, що заявляється, відрізняється тим, що на поворотній платформі додатково розміщені блоки некерованих реактивних снарядів, встановлених з можливістю зміни кутів підвищення, та відбійник, виконаний у вигляді пластини, розташованої позаду блоків, виконаний з можливістю зміни кутів установки, зверху кормового відділення виконано люк, який закривається стулками, закріпленими шарнірно на бортах корпуса вздовж останнього і споряджених механізмами їх розкриття та фіксації у розкритому стані, на нижній поверхні згаданих стулок закріплені блоки некерованих реактивних снарядів, також установлених з можливістю зміни кута підвищення при розкритих стулках люка, при цьому кормове відділення корпусу додатково розділене на дві секції горизонтальною перегородкою, у верхній з яких розміщуються блоки некерованих реактивних снарядів при закритих стулках верхнього кормового люка, а у нижній - запасний боєкомплект, симетрично повздовжньої осі корпуса вздовж вирізу під верхній кормовий люк установлена силова балка, на якій розміщені додаткові стулки, виконані підпружиненими та з можливістю їх повороту з вертикального у горизонтальний стан при відкриванні основних стулок верхнього кормового люка Таким чином технічне рішення, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється кресленнями, де на фіг 1 подано загальний вигляд бойової машини у похідному стані (як варіант конструкції), на фіг 2 подано загальний вигляд бойової машини у бойовому стані з розкритими стулками люків кормового відділення корпусу, на фіг 3 показана схема розміщення блоків некерованих реактивних снарядів та запасного боєкомплекту у кормовому відділенні корпуса (для пояснення конструкцій одна з верхніх стулок люка показана у відкритому стані), на фіг 4 подана схема бойової машини на вигляді збоку, на фіг 5 подана схема бойової машини на вигляді спереду, на фіг 6 показана схема бойової машини на вигляді збоку при відкритих стулках верхнього кормового люка, на фіг 7 показана схема бойової машини на вигляді спереду при відкритих стулках верхнього кормового люка, на фіг 8 подана схема бойової машини на вигляді зверху у похідному стані, на фіг 9 подана схема бойової машини на вигляді зверху під час стрілянини з усіх блоків Бойова машина конструктивно містить корпус 1 з розміщеною на ньому платформою 2, яка обертається, і на якій установлена автоматична скорострільна гармата 3 Корпус 1 розділений поперечними перегородками 4 на відділення, переднє з яких є моторно-трансмісійним 5 У передньому відділенні 5 також обладнано місце для механікаводія 6 і виконано люк для нього, який закривається кришкою 7 У середньому відділенні установле 8 46629 но механізм повороту 8 платформи 2, який забезобертаються з допомогою механізму 13 (у вузлах печує платформі 2 поворот (обертання) на 360 кріплення 12) на кут 180 градусів у зворотній бік і градусів за азимутом У кормовому відділенні визакривають проміжок верхнього кормового люка конано ВІДСІК, оснащений люками у торцевій часБойове застосування машини може здійснютині (див фіг 2, фігЗ), який закривається стулками ватись у двох варіантах - стрілянина некеровани9 Зверху кормового відділення корпусу 1 виконано ми реактивними снарядами (ракетами 16) лише з виріз, у якому симетрично повздовжній осі корпусу блоків 15, розташованих на платформі 2, яка обе1 установлена силова балка 10, яка розділяє виріз ртається, (при цьому стрільба зі штатної гармати на два люки, що закриваються стулками 11 СтулЗ, також розташованої на платформі 2, не розгляки 11 закріплені на бортах корпусу 1 шарнірно у дається), - стрілянина з усіх блоків 15 (включаючи вузлах кріплення 12, що забезпечує їх поворот на блоки 15, які розташовані на стулках 11 верхнього 180 градусів Поворот стулок 11 із закритого стану кормового люка) у відкрите положення здійснюється механізмом 13 Стрілянина з блоків 15 некерованих реактивїх розкриття, виконаного, наприклад, у вигляді гідних снарядів ракетами 16 може вестись на 360 роциліндра 3 допомогою згаданого гідроциліндра градусів за азимутом шляхом повороту платформи (механізму 13) здійснюється жорстка фіксація сту2, на якій розташовані блоки 15, і в цьому діапазолок 11 у розкритому стані (при встановленні гідроні кутів повороту можлива зміна кута підвищення циліндра у режим пдрозамка) На платформі 2 та блоків 15 шляхом зміни кута установки напрямних на нижній поверхні стулок 11 верхнього кормового 14 Для захисту кормового відділення 1 від газів, люка установлено напрямні 14, на яких розміщено що витікають з ракет 16 під час стрільби, відбійник блоки 15 некерованих реактивних снарядів 16 20 підіймається у стан, оптимальний для кута Напрямні 14 виконані з можливістю зміни кута підустановки напрямних 14 за кутом підвищення вищення блоків 15 Кормове відділення корпусу 1 Стріляниною з блоків 15 та з автоматичної гармарозділене на дві секції горизонтальною перегородти 3 керує механік-водій 6 (він же - оператор), який кою 17 У верхній секції розміщуються блоки 15 знаходиться у передньому відділенні корпуса 1 некерованих реактивних снарядів 16 при закритих Для входу у бойову машину і для її покидання местулках 11 верхнього кормового люка, а у нижній ханік-водій 6 використовує люк, який закривається секції - запасний боєкомплект реактивних снарядів кришкою 7 16 Для захисту внутрішньої порожнини верхньої Стрільба водночас з усіх блоків 15 здійснюєтьсекції кормового відділення від стічних порохових ся після підготовки блоків 15, розташованих у коргазів (при стрільбі реактивними снарядами 16 з мовому відділенні корпуса 1, до стрільби Для цьоблоків 15, розташованих на поворотній платформі го за допомогою механізму 13 відкриття стулок 11 2), вирізи під верхні кормові люки закриваються верхнього кормового люка, стулки 11 з розташододатковими стулками 18, виконаними підпруживаними на їхній нижній поверхні блоками 15, оберненими (див фігЗ) Додаткові стулки 18 виконано таються на 180 градусів фіксуються у крайньому закріпленими, ВІДПОВІДНО, на силовій балці 10 і на положенні (у горизонтальному стані), наприклад, бортах корпусу 1 усередині верхньої секції кормопостановкою гідроциліндра (поз 13) на гідрозамок вого відділення Поворот додаткових стулок 18 із При цьому (під час повороту стулок 11) під дією вертикального стану до горизонтального положенпружин 19 додаткові стулки 18 повертаються у ня здійснюється за допомогою пружин 19 Ззаду своїх вузлах навіски (розташованих на силовій блоків 15, встановлених на платформі 2, яка обербалці 10 і на бортах корпуса 1 усередині верхньої тається, встановлено відбійник 20, виконаний у секції кормового відділення) з вертикального у вигляді пластини Відбійник 20 виконано із можлигоризонтальний стан, закриваючи виріз під верхній вістю зміни кутів установки, наприклад, також за кормовий люк, попереджаючи можливість попадопомогою гідроциліндра (згаданий гідроциліндр дання у порожнину кормового відділення струмена фіг 1 9 не показаний) Пересування бойової нів газів від ракет 16 Після фіксації стулок 11 у машини здійснюється за допомогою гусеничного горизонтальному стані, блоки 15 за необхідністю рушія, який складається з гусениці 21 і катків 22 та встановлюються на потрібний кут підвищення і 23, при цьому каток 23 виконано ведучим проводиться стрільба з них ракетами 16 Для стрільби за азимутом з кормових блоків 15, напрямок Робота бойової машини здійснюється наступстрільби встановлюється поворотом бойової маним чином шини з допомогою гусеничного рушія Таким же При ПІДГОТОВЦІ бойової машини до бойового чином можливо вести стрілянину й з блоків 15, застосування споряджають некерованими реактирозташованих на платформі 2, яка обертається вними снарядами 16 блоки 15, які розташовані ВІДПОВІДНО на платформі 2 і на стулках 11 верхньоПісля закінчення стрілянини ракетами 16, блого кормового люка, для чого стулки 11 установлюки 15, які є розташованими на стулках 11 верхньоються у розкрите положення за допомогою механіго кормового люка, приймаються у свій ВІДСІК у зму 13 В касети (трубчастого типу), що зворотному порядку, натискаючи своїм корпусом розташовані у нижній секції кормового відділення на додаткові стулки 18 і стискуючи їхні пружини 19 корпуса 1, закладається запасний боєкомплект Для перезарядження блоків 15 ракетами 16 некерований реактивних снарядів 16 (ракет) Завідкриваються стулки 9 заднього люка, розташоряджання касет ракетами 16 проводять через задваного у торцевій частині корпуса 1, з касет вийній люк, розташований у торцевій частині корпуса маються ракети 16 і встановлюються у блоки 15 1 Після спорядження касет ракетами 16 задні люПри цьому заряджання блоків 15, установлених на ки закриваються стулками 9, а стулки 11 з устанонижній поверхні стулок 11 ракетами 16, здійснювленими на них на напрямних 14 блоками 15, які ють або при розкритих стулках 11, або при пере 46629 10 буванні кормових блоків 15 у верхній секції корморанные армии», Військове видавництво Мінистервого відділення корпуса 1 ства оборони СРСР, М , 1982 р, стор 177-178 аналог Підвищення ефективності застосування бойової машини у порівнянні з прототипом досягається 3 Довідник "Вооружение и техника", Серія "Иностза рахунок збільшення м вогневої потужності шляранные армии», Військове видавництво Мінистерхом установки на ній додаткового ракетного ства оборони СРСР, М , 1982 р, стор 184-185 озброєння, збільшення КІЛЬКОСТІ вогневих устаноаналог вок і, як наслідок, КІЛЬКОСТІ ракет у залпі Стріляни4 Довідник "Вооружение и техника", Серія "Иностна у варіанті бойової машини, що заявляється, ранные армии», Військове видавництво Мінистерможе вестись не лише по одиночних цілях, а й по ства оборони СРСР, М, 1982 р, стор 220-221 площинним, включаючи колони техніки і живої сианалог ли Можлива ефективна боротьба і з низьколітаю5 Довідник "Вооружение и техника", Серія "Иносчими повітряними цілями транные армии», Військове видавництво Мінистерства оборони СРСР, М , 1982 р , стор 121-122 ДЖЕРЕЛА ІНФОРМАЦІЇ аналог 1 Довідник "Вооружение и техника", Серія "Иностранные армии», Військове видавництво Мінистер6 Бойова машина піхоти БМП-1 Технічний опис та ства оборони СРСР, М , 1982 р, стор 176-177 інструкція з експлуатації Військове видавництво аналог Мінистерстваоборони СРСР, М , 1979 р , 624 с , стор 5-14, мал 1-5-прототип 2 Довідник "Вооружение и техника", Серія "Иност 11 46629 12 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
