Пристрій для сушіння та модифікації деревини

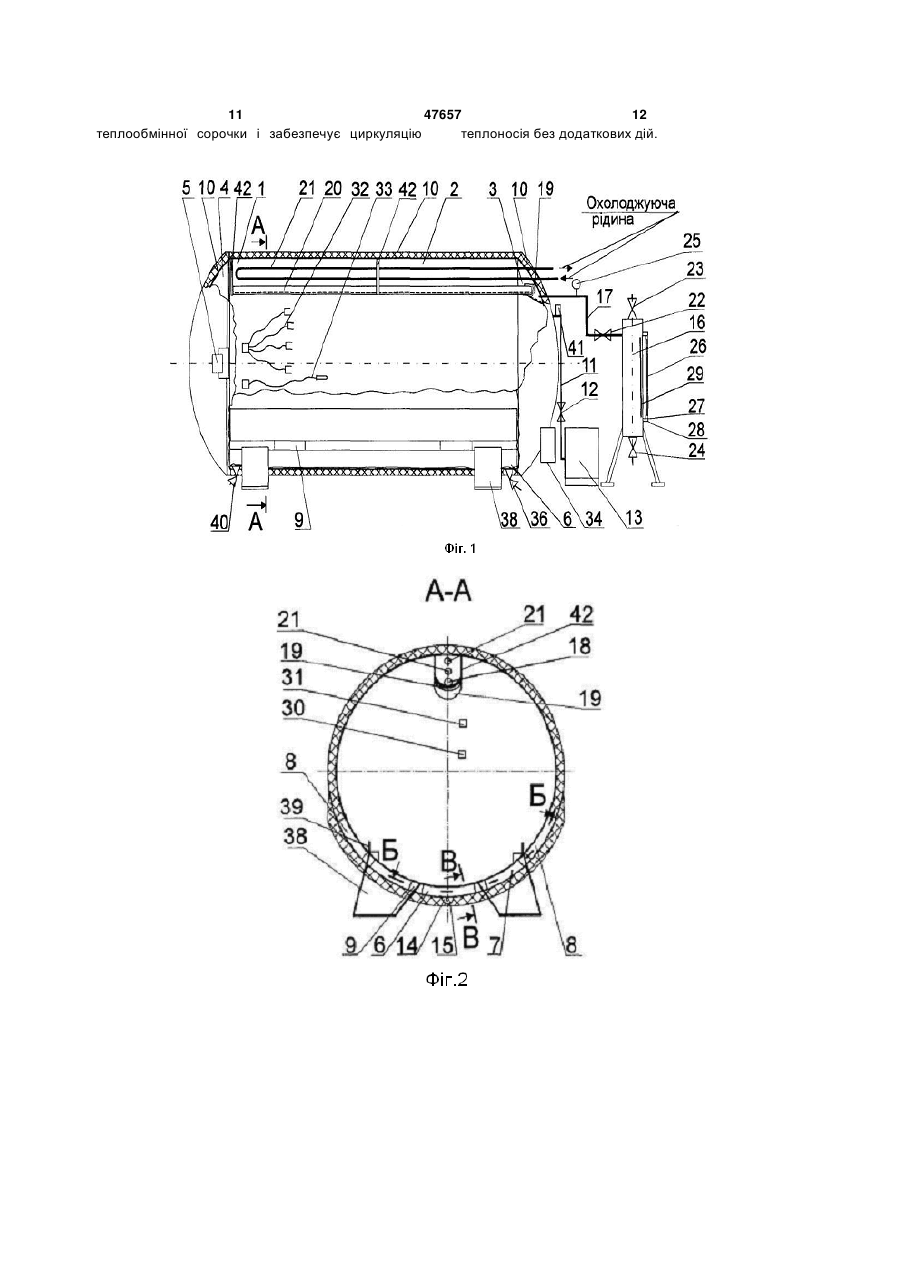

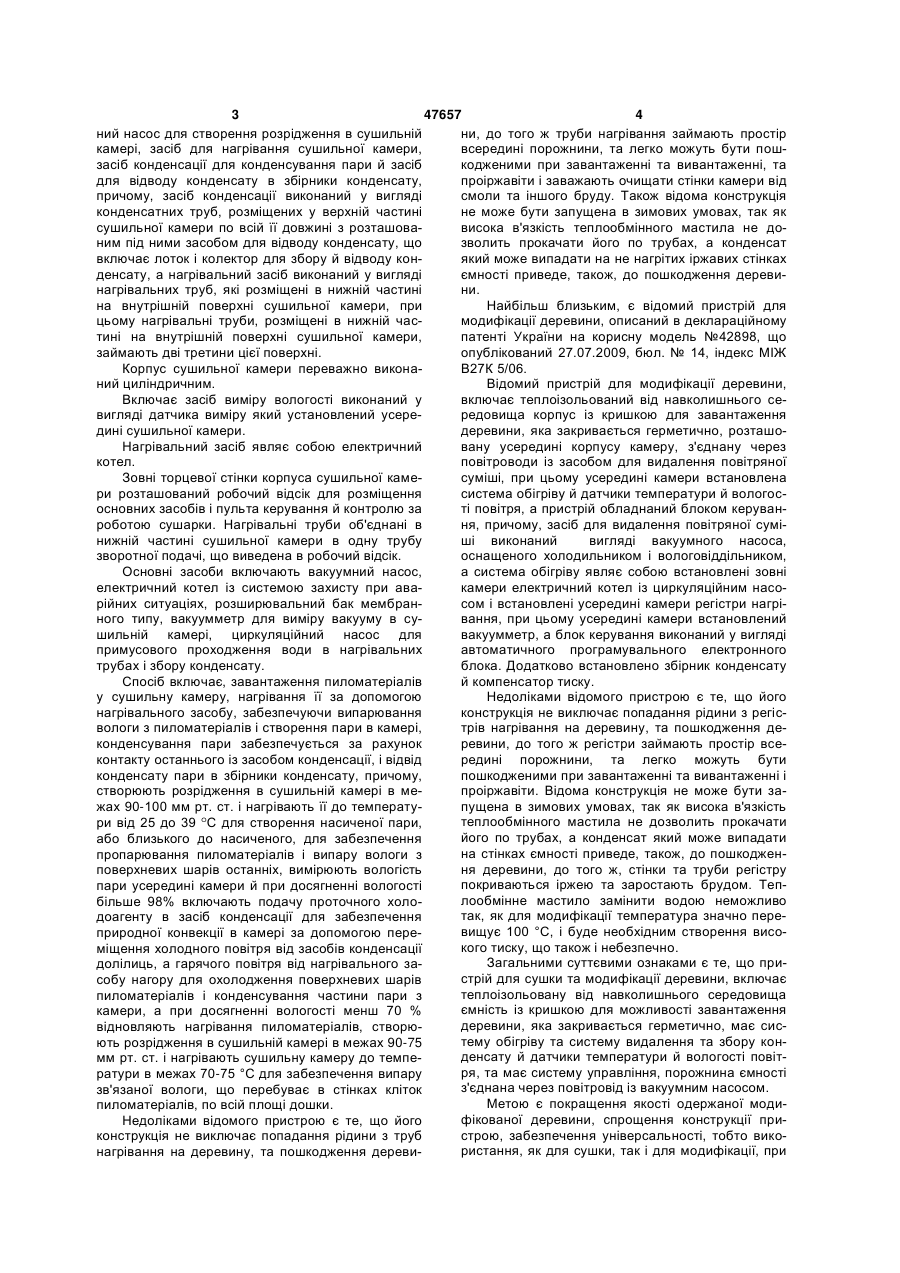

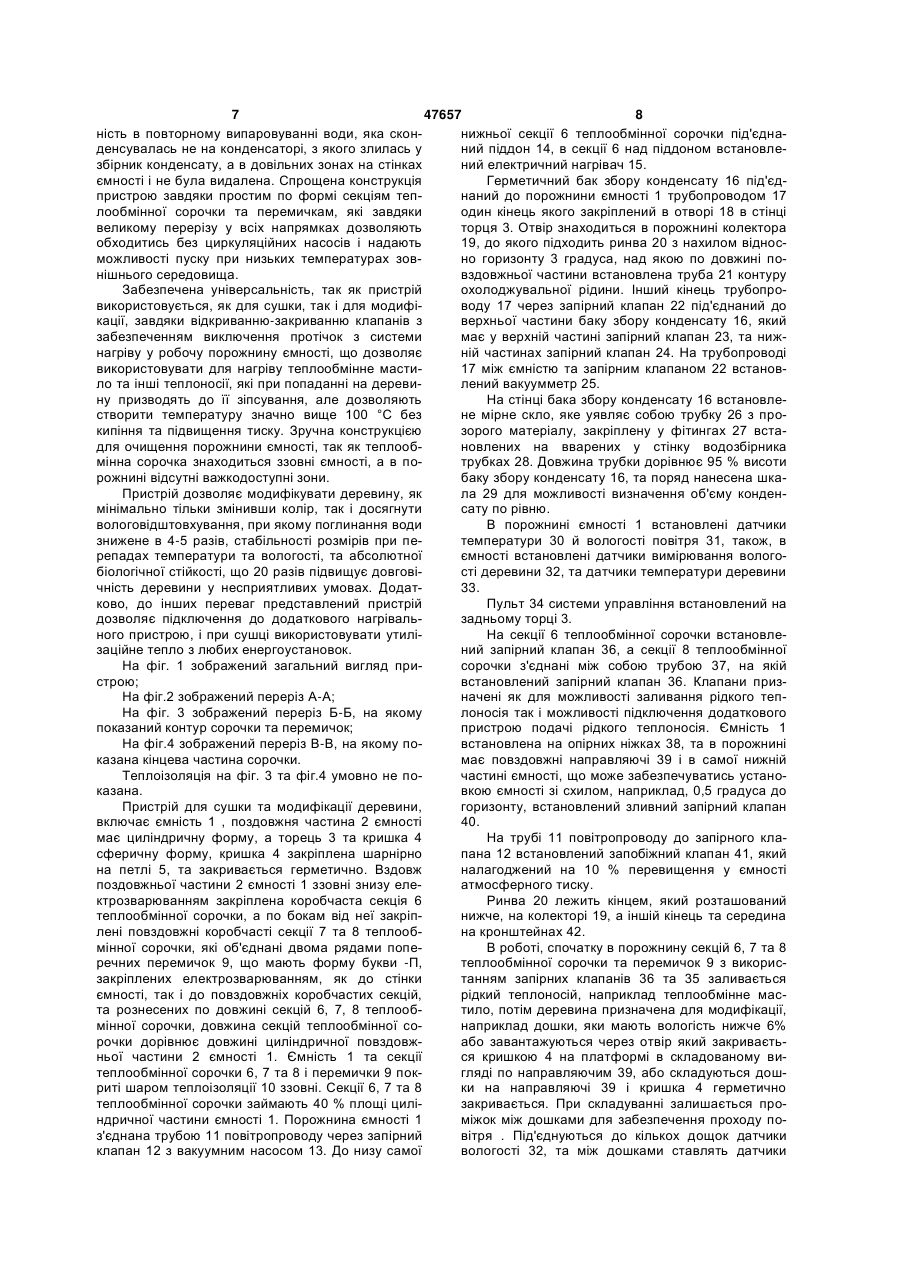

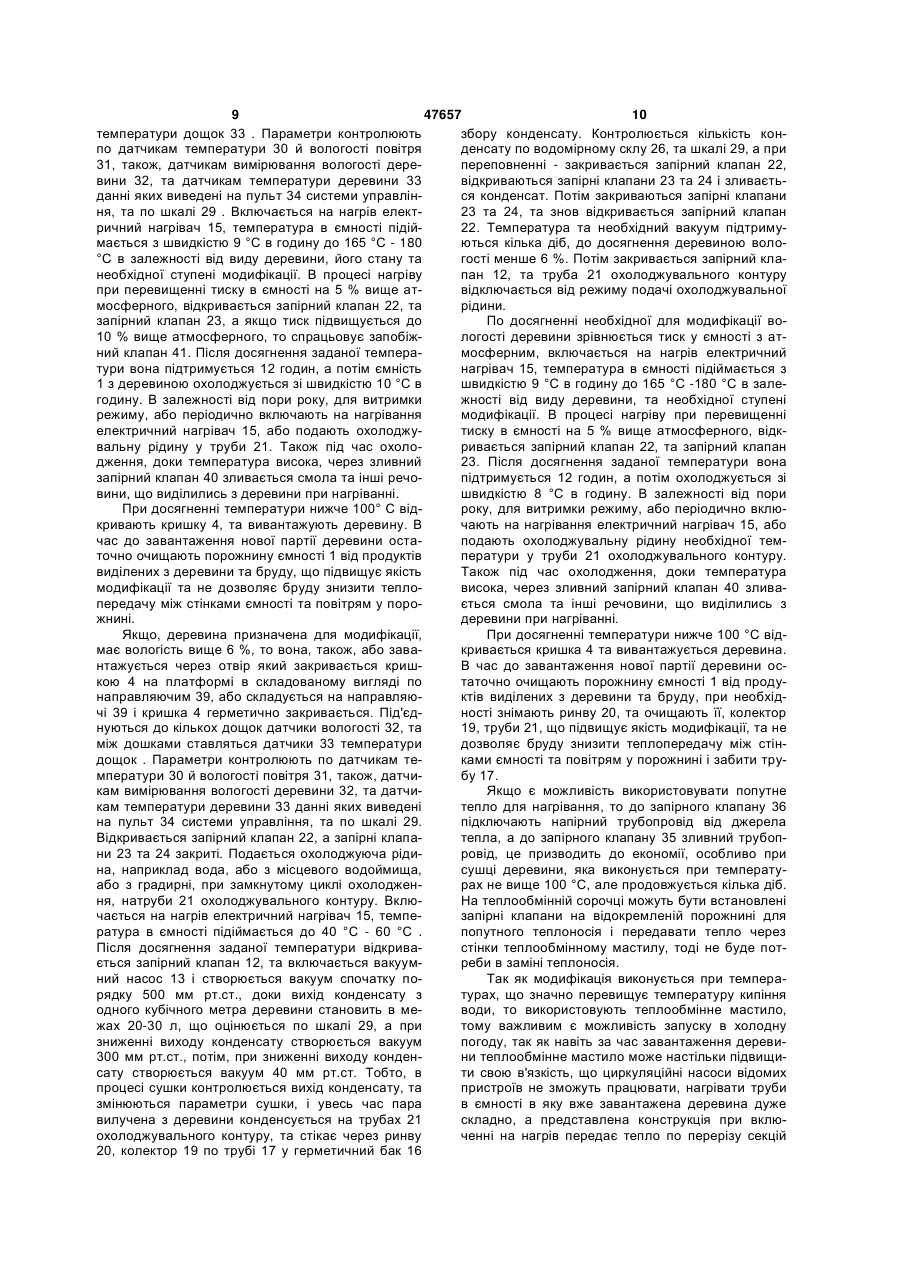

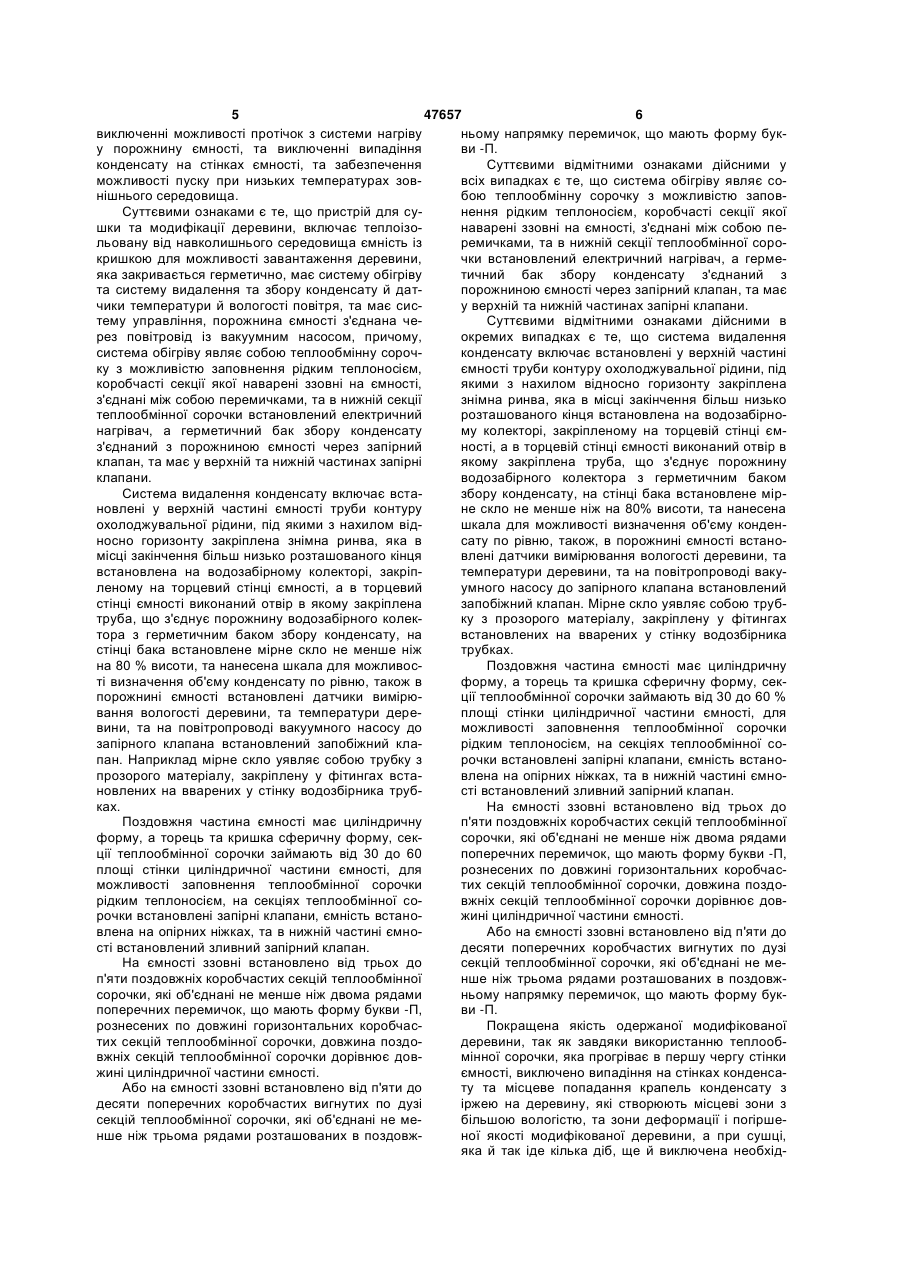

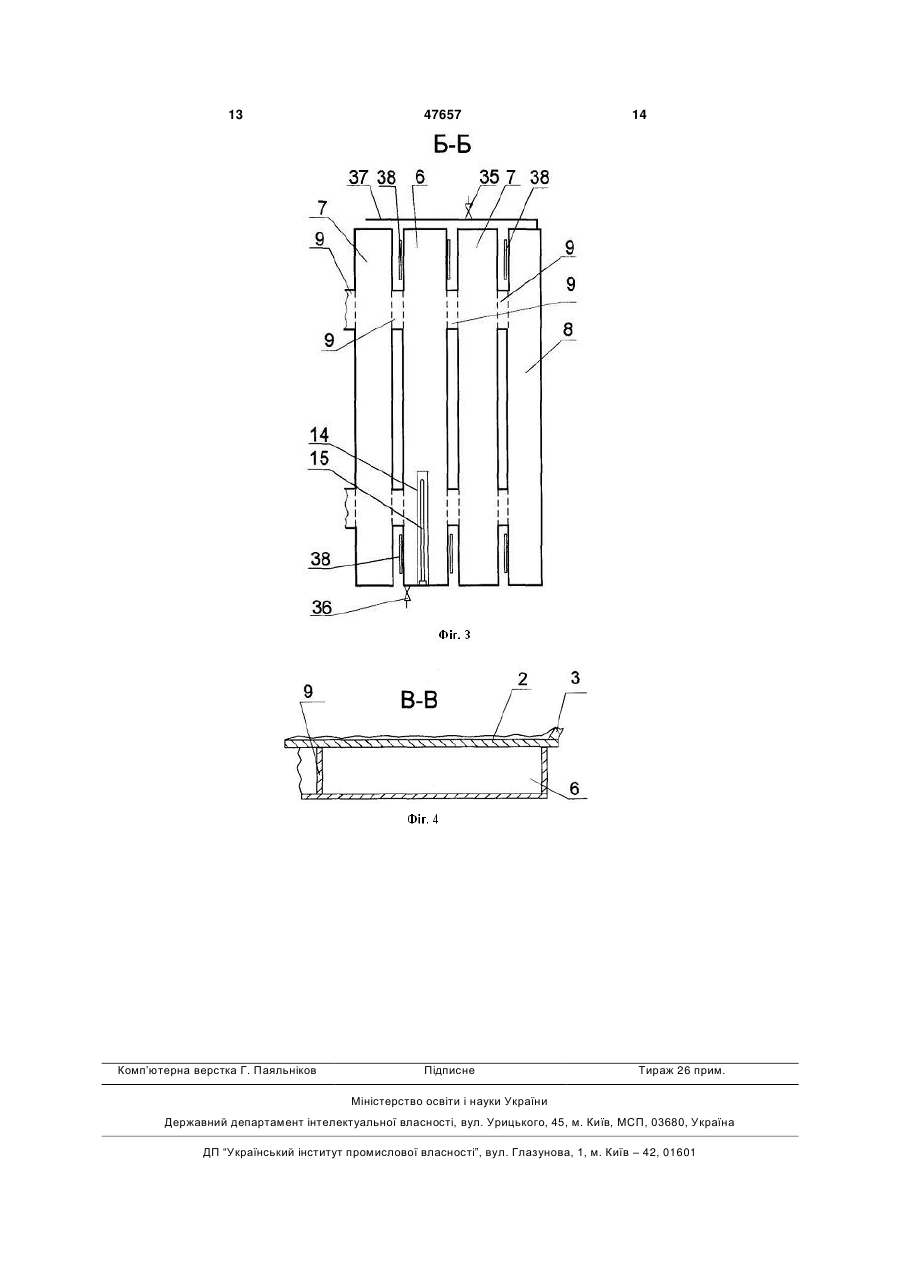

1. Пристрій для сушіння та модифікації деревини, що містить теплоізольовану від навколишнього середовища ємність із кришкою для можливості завантаження деревини, яка закривається герметично, має систему обігріву та систему видалення та збору конденсату й датчики температури й вологості повітря, та має систему керування, порожнина ємності з'єднана через повітровід із вакуумним насосом, який відрізняється тим, що система обігріву являє собою теплообмінну сорочку з можливістю заповнення рідким теплоносієм, коробчасті секції якої наварені ззовні на ємності, з'єднані між собою перемичками, та в нижній секції теплообмінної сорочки встановлений електричний нагрівач, а герметичний бак збору конденсату з'єднаний з порожниною ємності через запірний клапан та має у верхній та нижній частинах запірні клапани. 2. Пристрій за п. 1, який відрізняється тим, що система видалення конденсату включає встановлені у верхній частині ємності труби контуру охолоджувальної рідини, під якими з нахилом відносно горизонту закріплена знімна ринва, яка в місці закінчення більш низько розташованого кінця встановлена на водозабірному колекторі, закріпленому на торцевій стінці ємності, а в торцевій стінці ємності виконаний отвір, в якому закріплена труба, що з'єднує порожнину водозабірного колектора з герметичним баком збору конденсату, на стінці бака встановлене мірне скло не менше ніж 3 47657 4 ний насос для створення розрідження в сушильній ни, до того ж труби нагрівання займають простір камері, засіб для нагрівання сушильної камери, всередині порожнини, та легко можуть бути пошзасіб конденсації для конденсування пари й засіб кодженими при завантаженні та вивантаженні, та для відводу конденсату в збірники конденсату, проіржавіти і заважають очищати стінки камери від причому, засіб конденсації виконаний у вигляді смоли та іншого бруду. Також відома конструкція конденсатних труб, розміщених у верхній частині не може бути запущена в зимових умовах, так як сушильної камери по всій її довжині з розташовависока в'язкість теплообмінного мастила не доним під ними засобом для відводу конденсату, що зволить прокачати його по трубах, а конденсат включає лоток і колектор для збору й відводу конякий може випадати на не нагрітих іржавих стінках денсату, а нагрівальний засіб виконаний у вигляді ємності приведе, також, до пошкодження деревинагрівальних труб, які розміщені в нижній частині ни. на внутрішній поверхні сушильної камери, при Найбільш близьким, є відомий пристрій для цьому нагрівальні труби, розміщені в нижній часмодифікації деревини, описаний в деклараційному тині на внутрішній поверхні сушильної камери, патенті України на корисну модель №42898, що займають дві третини цієї поверхні. опублікований 27.07.2009, бюл. № 14, індекс МІЖ Корпус сушильної камери переважно виконаВ27К 5/06. ний циліндричним. Відомий пристрій для модифікації деревини, Включає засіб виміру вологості виконаний у включає теплоізольований від навколишнього севигляді датчика виміру який установлений усерередовища корпус із кришкою для завантаження дині сушильної камери. деревини, яка закривається герметично, розташоНагрівальний засіб являє собою електричний вану усередині корпусу камеру, з'єднану через котел. повітроводи із засобом для видалення повітряної Зовні торцевої стінки корпуса сушильної камесуміші, при цьому усередині камери встановлена ри розташований робочий відсік для розміщення система обігріву й датчики температури й вологососновних засобів і пульта керування й контролю за ті повітря, а пристрій обладнаний блоком керуванроботою сушарки. Нагрівальні труби об'єднані в ня, причому, засіб для видалення повітряної сумінижній частині сушильної камери в одну трубу ші виконаний вигляді вакуумного насоса, зворотної подачі, що виведена в робочий відсік. оснащеного холодильником і вологовіддільником, Основні засоби включають вакуумний насос, а система обігріву являє собою встановлені зовні електричний котел із системою захисту при авакамери електричний котел із циркуляційним насорійних ситуаціях, розширювальний бак мембрансом і встановлені усередині камери регістри нагріного типу, вакуумметр для виміру вакууму в сування, при цьому усередині камери встановлений шильній камері, циркуляційний насос для вакуумметр, а блок керування виконаний у вигляді примусового проходження води в нагрівальних автоматичного програмувального електронного трубах і збору конденсату. блока. Додатково встановлено збірник конденсату Спосіб включає, завантаження пиломатеріалів й компенсатор тиску. у сушильну камеру, нагрівання її за допомогою Недоліками відомого пристрою є те, що його нагрівального засобу, забезпечуючи випарювання конструкція не виключає попадання рідини з регісвологи з пиломатеріалів і створення пари в камері, трів нагрівання на деревину, та пошкодження деконденсування пари забезпечується за рахунок ревини, до того ж регістри займають простір всеконтакту останнього із засобом конденсації, і відвід редині порожнини, та легко можуть бути конденсату пари в збірники конденсату, причому, пошкодженими при завантаженні та вивантаженні і створюють розрідження в сушильній камері в мепроіржавіти. Відома конструкція не може бути зажах 90-100 мм рт. ст. і нагрівають її до температупущена в зимових умовах, так як висока в'язкість теплообмінного мастила не дозволить прокачати ри від 25 до 39 С для створення насиченої пари, його по трубах, а конденсат який може випадати або близького до насиченого, для забезпечення на стінках ємності приведе, також, до пошкодженпропарювання пиломатеріалів і випару вологи з ня деревини, до того ж, стінки та труби регістру поверхневих шарів останніх, вимірюють вологість покриваються іржею та заростають брудом. Теппари усередині камери й при досягненні вологості лообмінне мастило замінити водою неможливо більше 98% включають подачу проточного холотак, як для модифікації температура значно передоагенту в засіб конденсації для забезпечення вищує 100 °С, і буде необхідним створення висоприродної конвекції в камері за допомогою перекого тиску, що також і небезпечно. міщення холодного повітря від засобів конденсації Загальними суттєвими ознаками є те, що придолілиць, а гарячого повітря від нагрівального застрій для сушки та модифікації деревини, включає собу нагору для охолодження поверхневих шарів теплоізольовану від навколишнього середовища пиломатеріалів і конденсування частини пари з ємність із кришкою для можливості завантаження камери, а при досягненні вологості менш 70 % деревини, яка закривається герметично, має сисвідновляють нагрівання пиломатеріалів, створютему обігріву та систему видалення та збору конють розрідження в сушильній камері в межах 90-75 денсату й датчики температури й вологості повітмм рт. ст. і нагрівають сушильну камеру до темперя, та має систему управління, порожнина ємності ратури в межах 70-75 °С для забезпечення випару з'єднана через повітровід із вакуумним насосом. зв'язаної вологи, що перебуває в стінках кліток Метою є покращення якості одержаної модипиломатеріалів, по всій площі дошки. фікованої деревини, спрощення конструкції приНедоліками відомого пристрою є те, що його строю, забезпечення універсальності, тобто викоконструкція не виключає попадання рідини з труб ристання, як для сушки, так і для модифікації, при нагрівання на деревину, та пошкодження дереви 5 47657 6 виключенні можливості протічок з системи нагріву ньому напрямку перемичок, що мають форму буку порожнину ємності, та виключенні випадіння ви -П. конденсату на стінках ємності, та забезпечення Суттєвими відмітними ознаками дійсними у можливості пуску при низьких температурах зоввсіх випадках є те, що система обігріву являє сонішнього середовища. бою теплообмінну сорочку з можливістю заповСуттєвими ознаками є те, що пристрій для сунення рідким теплоносієм, коробчасті секції якої шки та модифікації деревини, включає теплоізонаварені ззовні на ємності, з'єднані між собою пельовану від навколишнього середовища ємність із ремичками, та в нижній секції теплообмінної сорокришкою для можливості завантаження деревини, чки встановлений електричний нагрівач, а гермеяка закривається герметично, має систему обігріву тичний бак збору конденсату з'єднаний з та систему видалення та збору конденсату й датпорожниною ємності через запірний клапан, та має чики температури й вологості повітря, та має сису верхній та нижній частинах запірні клапани. тему управління, порожнина ємності з'єднана чеСуттєвими відмітними ознаками дійсними в рез повітровід із вакуумним насосом, причому, окремих випадках є те, що система видалення система обігріву являє собою теплообмінну сорочконденсату включає встановлені у верхній частині ку з можливістю заповнення рідким теплоносієм, ємності труби контуру охолоджувальної рідини, під коробчасті секції якої наварені ззовні на ємності, якими з нахилом відносно горизонту закріплена з'єднані між собою перемичками, та в нижній секції знімна ринва, яка в місці закінчення більш низько теплообмінної сорочки встановлений електричний розташованого кінця встановлена на водозабірнонагрівач, а герметичний бак збору конденсату му колекторі, закріпленому на торцевій стінці ємз'єднаний з порожниною ємності через запірний ності, а в торцевій стінці ємності виконаний отвір в клапан, та має у верхній та нижній частинах запірні якому закріплена труба, що з'єднує порожнину клапани. водозабірного колектора з герметичним баком Система видалення конденсату включає встазбору конденсату, на стінці бака встановлене мірновлені у верхній частині ємності труби контуру не скло не менше ніж на 80% висоти, та нанесена охолоджувальної рідини, під якими з нахилом відшкала для можливості визначення об'єму конденносно горизонту закріплена знімна ринва, яка в сату по рівню, також, в порожнині ємності встаномісці закінчення більш низько розташованого кінця влені датчики вимірювання вологості деревини, та встановлена на водозабірному колекторі, закріптемператури деревини, та на повітропроводі вакуленому на торцевий стінці ємності, а в торцевий умного насосу до запірного клапана встановлений стінці ємності виконаний отвір в якому закріплена запобіжний клапан. Мірне скло уявляє собою трубтруба, що з'єднує порожнину водозабірного колекку з прозорого матеріалу, закріплену у фітингах тора з герметичним баком збору конденсату, на встановлених на вварених у стінку водозбірника стінці бака встановлене мірне скло не менше ніж трубках. на 80 % висоти, та нанесена шкала для можливосПоздовжня частина ємності має циліндричну ті визначення об'єму конденсату по рівню, також в форму, а торець та кришка сферичну форму, секпорожнині ємності встановлені датчики вимірюції теплообмінної сорочки займають від 30 до 60 % вання вологості деревини, та температури дереплощі стінки циліндричної частини ємності, для вини, та на повітропроводі вакуумного насосу до можливості заповнення теплообмінної сорочки запірного клапана встановлений запобіжний кларідким теплоносієм, на секціях теплообмінної сопан. Наприклад мірне скло уявляє собою трубку з рочки встановлені запірні клапани, ємність встанопрозорого матеріалу, закріплену у фітингах вставлена на опірних ніжках, та в нижній частині ємноновлених на вварених у стінку водозбірника трубсті встановлений зливний запірний клапан. ках. На ємності ззовні встановлено від трьох до Поздовжня частина ємності має циліндричну п'яти поздовжніх коробчастих секцій теплообмінної форму, а торець та кришка сферичну форму, сексорочки, які об'єднані не менше ніж двома рядами ції теплообмінної сорочки займають від 30 до 60 поперечних перемичок, що мають форму букви -П, площі стінки циліндричної частини ємності, для рознесених по довжині горизонтальних коробчасможливості заповнення теплообмінної сорочки тих секцій теплообмінної сорочки, довжина поздорідким теплоносієм, на секціях теплообмінної совжніх секцій теплообмінної сорочки дорівнює доврочки встановлені запірні клапани, ємність встаножині циліндричної частини ємності. влена на опірних ніжках, та в нижній частині ємноАбо на ємності ззовні встановлено від п'яти до сті встановлений зливний запірний клапан. десяти поперечних коробчастих вигнутих по дузі На ємності ззовні встановлено від трьох до секцій теплообмінної сорочки, які об'єднані не меп'яти поздовжніх коробчастих секцій теплообмінної нше ніж трьома рядами розташованих в поздовжсорочки, які об'єднані не менше ніж двома рядами ньому напрямку перемичок, що мають форму букпоперечних перемичок, що мають форму букви -П, ви -П. рознесених по довжині горизонтальних коробчасПокращена якість одержаної модифікованої тих секцій теплообмінної сорочки, довжина поздодеревини, так як завдяки використанню теплообвжніх секцій теплообмінної сорочки дорівнює довмінної сорочки, яка прогріває в першу чергу стінки жині циліндричної частини ємності. ємності, виключено випадіння на стінках конденсаАбо на ємності ззовні встановлено від п'яти до ту та місцеве попадання крапель конденсату з десяти поперечних коробчастих вигнутих по дузі іржею на деревину, які створюють місцеві зони з секцій теплообмінної сорочки, які об'єднані не мебільшою вологістю, та зони деформації і погіршенше ніж трьома рядами розташованих в поздовжної якості модифікованої деревини, а при сушці, яка й так іде кілька діб, ще й виключена необхід 7 47657 8 ність в повторному випаровуванні води, яка сконнижньої секції 6 теплообмінної сорочки під'єднаденсувалась не на конденсаторі, з якого злилась у ний піддон 14, в секції 6 над піддоном встановлезбірник конденсату, а в довільних зонах на стінках ний електричний нагрівач 15. ємності і не була видалена. Спрощена конструкція Герметичний бак збору конденсату 16 під'єдпристрою завдяки простим по формі секціям тепнаний до порожнини ємності 1 трубопроводом 17 лообмінної сорочки та перемичкам, які завдяки один кінець якого закріплений в отворі 18 в стінці великому перерізу у всіх напрямках дозволяють торця 3. Отвір знаходиться в порожнині колектора обходитись без циркуляційних насосів і надають 19, до якого підходить ринва 20 з нахилом відносможливості пуску при низьких температурах зовно горизонту 3 градуса, над якою по довжині понішнього середовища. вздовжньої частини встановлена труба 21 контуру Забезпечена універсальність, так як пристрій охолоджувальної рідини. Інший кінець трубопровикористовується, як для сушки, так і для модифіводу 17 через запірний клапан 22 під'єднаний до кації, завдяки відкриванню-закриванню клапанів з верхньої частини баку збору конденсату 16, який забезпеченням виключення протічок з системи має у верхній частині запірний клапан 23, та нижнагріву у робочу порожнину ємності, що дозволяє ній частинах запірний клапан 24. На трубопроводі використовувати для нагріву теплообмінне масти17 між ємністю та запірним клапаном 22 встановло та інші теплоносії, які при попаданні на деревилений вакуумметр 25. ну призводять до її зіпсування, але дозволяють На стінці бака збору конденсату 16 встановлестворити температуру значно вище 100 °С без не мірне скло, яке уявляє собою трубку 26 з прокипіння та підвищення тиску. Зручна конструкцією зорого матеріалу, закріплену у фітингах 27 встадля очищення порожнини ємності, так як теплообновлених на вварених у стінку водозбірника мінна сорочка знаходиться ззовні ємності, а в потрубках 28. Довжина трубки дорівнює 95 % висоти рожнині відсутні важкодоступні зони. баку збору конденсату 16, та поряд нанесена шкаПристрій дозволяє модифікувати деревину, як ла 29 для можливості визначення об'єму конденмінімально тільки змінивши колір, так і досягнути сату по рівню. вологовідштовхування, при якому поглинання води В порожнині ємності 1 встановлені датчики знижене в 4-5 разів, стабільності розмірів при петемператури 30 й вологості повітря 31, також, в репадах температури та вологості, та абсолютної ємності встановлені датчики вимірювання вологобіологічної стійкості, що 20 разів підвищує довговісті деревини 32, та датчики температури деревини чність деревини у несприятливих умовах. Додат33. ково, до інших переваг представлений пристрій Пульт 34 системи управління встановлений на дозволяє підключення до додаткового нагрівальзадньому торці 3. ного пристрою, і при сушці використовувати утиліНа секції 6 теплообмінної сорочки встановлезаційне тепло з любих енергоустановок. ний запірний клапан 36, а секції 8 теплообмінної На фіг. 1 зображений загальний вигляд присорочки з'єднані між собою трубою 37, на якій строю; встановлений запірний клапан 36. Клапани призНа фіг.2 зображений переріз А-А; начені як для можливості заливання рідкого тепНа фіг. 3 зображений переріз Б-Б, на якому лоносія так і можливості підключення додаткового показаний контур сорочки та перемичок; пристрою подачі рідкого теплоносія. Ємність 1 На фіг.4 зображений переріз В-В, на якому повстановлена на опірних ніжках 38, та в порожнині казана кінцева частина сорочки. має повздовжні направляючі 39 і в самої нижній Теплоізоляція на фіг. 3 та фіг.4 умовно не почастині ємності, що може забезпечуватись устаноказана. вкою ємності зі схилом, наприклад, 0,5 градуса до Пристрій для сушки та модифікації деревини, горизонту, встановлений зливний запірний клапан включає ємність 1 , поздовжня частина 2 ємності 40. має циліндричну форму, а торець 3 та кришка 4 На трубі 11 повітропроводу до запірного класферичну форму, кришка 4 закріплена шарнірно пана 12 встановлений запобіжний клапан 41, який на петлі 5, та закривається герметично. Вздовж налагоджений на 10 % перевищення у ємності поздовжньої частини 2 ємності 1 ззовні знизу елеатмосферного тиску. ктрозварюванням закріплена коробчаста секція 6 Ринва 20 лежить кінцем, який розташований теплообмінної сорочки, а по бокам від неї закріпнижче, на колекторі 19, а іншій кінець та середина лені повздовжні коробчасті секції 7 та 8 теплообна кронштейнах 42. мінної сорочки, які об'єднані двома рядами попеВ роботі, спочатку в порожнину секцій 6, 7 та 8 речних перемичок 9, що мають форму букви -П, теплообмінної сорочки та перемичок 9 з викорисзакріплених електрозварюванням, як до стінки танням запірних клапанів 36 та 35 заливається ємності, так і до повздовжніх коробчастих секцій, рідкий теплоносій, наприклад теплообмінне маста рознесених по довжині секцій 6, 7, 8 теплообтило, потім деревина призначена для модифікації, мінної сорочки, довжина секцій теплообмінної сонаприклад дошки, яки мають вологість нижче 6% рочки дорівнює довжині циліндричної повздовжабо завантажуються через отвір який закриваєтьньої частини 2 ємності 1. Ємність 1 та секції ся кришкою 4 на платформі в складованому витеплообмінної сорочки 6, 7 та 8 і перемички 9 покгляді по направляючим 39, або складуються дошриті шаром теплоізоляції 10 ззовні. Секції 6, 7 та 8 ки на направляючі 39 і кришка 4 герметично теплообмінної сорочки займають 40 % площі цилізакривається. При складуванні залишається прондричної частини ємності 1. Порожнина ємності 1 міжок між дошками для забезпечення проходу поз'єднана трубою 11 повітропроводу через запірний вітря . Під'єднуються до кількох дощок датчики клапан 12 з вакуумним насосом 13. До низу самої вологості 32, та між дошками ставлять датчики 9 47657 10 температури дощок 33 . Параметри контролюють збору конденсату. Контролюється кількість конпо датчикам температури 30 й вологості повітря денсату по водомірному склу 26, та шкалі 29, а при 31, також, датчикам вимірювання вологості дерепереповненні - закривається запірний клапан 22, вини 32, та датчикам температури деревини 33 відкриваються запірні клапани 23 та 24 і зливаєтьданні яких виведені на пульт 34 системи управлінся конденсат. Потім закриваються запірні клапани ня, та по шкалі 29 . Включається на нагрів елект23 та 24, та знов відкривається запірний клапан ричний нагрівач 15, температура в ємності підій22. Температура та необхідний вакуум підтримумається з швидкістю 9 °С в годину до 165 °С - 180 ються кілька діб, до досягнення деревиною воло°С в залежності від виду деревини, його стану та гості менше 6 %. Потім закривається запірний кланеобхідної ступені модифікації. В процесі нагріву пан 12, та труба 21 охолоджувального контуру при перевищенні тиску в ємності на 5 % вище атвідключається від режиму подачі охолоджувальної мосферного, відкривається запірний клапан 22, та рідини. запірний клапан 23, а якщо тиск підвищується до По досягненні необхідної для модифікації во10 % вище атмосферного, то спрацьовує запобіжлогості деревини зрівнюється тиск у ємності з атний клапан 41. Після досягнення заданої темперамосферним, включається на нагрів електричний тури вона підтримується 12 годин, а потім ємність нагрівач 15, температура в ємності підіймається з 1 з деревиною охолоджується зі швидкістю 10 °С в швидкістю 9 °С в годину до 165 °С -180 °С в залегодину. В залежності від пори року, для витримки жності від виду деревини, та необхідної ступені режиму, або періодично включають на нагрівання модифікації. В процесі нагріву при перевищенні електричний нагрівач 15, або подають охолоджутиску в ємності на 5 % вище атмосферного, відквальну рідину у труби 21. Також під час охолоривається запірний клапан 22, та запірний клапан дження, доки температура висока, через зливний 23. Після досягнення заданої температури вона запірний клапан 40 зливається смола та інші речопідтримується 12 годин, а потім охолоджується зі вини, що виділились з деревини при нагріванні. швидкістю 8 °С в годину. В залежності від пори При досягненні температури нижче 100° С відроку, для витримки режиму, або періодично вклюкривають кришку 4, та вивантажують деревину. В чають на нагрівання електричний нагрівач 15, або час до завантаження нової партії деревини остаподають охолоджувальну рідину необхідної темточно очищають порожнину ємності 1 від продуктів ператури у труби 21 охолоджувального контуру. виділених з деревини та бруду, що підвищує якість Також під час охолодження, доки температура модифікації та не дозволяє бруду знизити тепловисока, через зливний запірний клапан 40 зливапередачу між стінками ємності та повітрям у пороється смола та інші речовини, що виділились з жнині. деревини при нагріванні. Якщо, деревина призначена для модифікації, При досягненні температури нижче 100 °С відмає вологість вище 6 %, то вона, також, або завакривається кришка 4 та вивантажується деревина. нтажується через отвір який закривається кришВ час до завантаження нової партії деревини оскою 4 на платформі в складованому вигляді по таточно очищають порожнину ємності 1 від продунаправляючим 39, або складується на направляюктів виділених з деревини та бруду, при необхідчі 39 і кришка 4 герметично закривається. Під'єдності знімають ринву 20, та очищають її, колектор нуються до кількох дощок датчики вологості 32, та 19, труби 21, що підвищує якість модифікації, та не між дошками ставляться датчики 33 температури дозволяє бруду знизити теплопередачу між стіндощок . Параметри контролюють по датчикам теками ємності та повітрям у порожнині і забити трумператури 30 й вологості повітря 31, також, датчибу 17. кам вимірювання вологості деревини 32, та датчиЯкщо є можливість використовувати попутне кам температури деревини 33 данні яких виведені тепло для нагрівання, то до запірного клапану 36 на пульт 34 системи управління, та по шкалі 29. підключають напірний трубопровід від джерела Відкривається запірний клапан 22, а запірні клапатепла, а до запірного клапану 35 зливний трубопни 23 та 24 закриті. Подається охолоджуюча рідировід, це призводить до економії, особливо при на, наприклад вода, або з місцевого водоймища, сушці деревини, яка виконується при температуабо з градирні, при замкнутому циклі охолодженрах не вище 100 °С, але продовжується кілька діб. ня, натруби 21 охолоджувального контуру. ВклюНа теплообмінній сорочці можуть бути встановлені чається на нагрів електричний нагрівач 15, темпезапірні клапани на відокремленій порожнині для ратура в ємності підіймається до 40 °С - 60 °С . попутного теплоносія і передавати тепло через Після досягнення заданої температури відкривастінки теплообмінному мастилу, тоді не буде потється запірний клапан 12, та включається вакуумреби в заміні теплоносія. ний насос 13 і створюється вакуум спочатку поТак як модифікація виконується при темперарядку 500 мм рт.ст., доки вихід конденсату з турах, що значно перевищує температуру кипіння одного кубічного метра деревини становить в меводи, то використовують теплообмінне мастило, жах 20-30 л, що оцінюється по шкалі 29, а при тому важливим є можливість запуску в холодну зниженні виходу конденсату створюється вакуум погоду, так як навіть за час завантаження дереви300 мм рт.ст., потім, при зниженні виходу конденни теплообмінне мастило може настільки підвищисату створюється вакуум 40 мм рт.ст. Тобто, в ти свою в'язкість, що циркуляційні насоси відомих процесі сушки контролюється вихід конденсату, та пристроїв не зможуть працювати, нагрівати труби змінюються параметри сушки, і увесь час пара в ємності в яку вже завантажена деревина дуже вилучена з деревини конденсується на трубах 21 складно, а представлена конструкція при вклюохолоджувального контуру, та стікає через ринву ченні на нагрів передає тепло по перерізу секцій 20, колектор 19 по трубі 17 у герметичний бак 16 11 47657 12 теплообмінної сорочки і забезпечує циркуляцію теплоносія без додаткових дій. 13 Комп’ютерна верстка Г. Паяльніков 47657 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
