Вкладиш доїльного стакана і спосіб його виготовлення

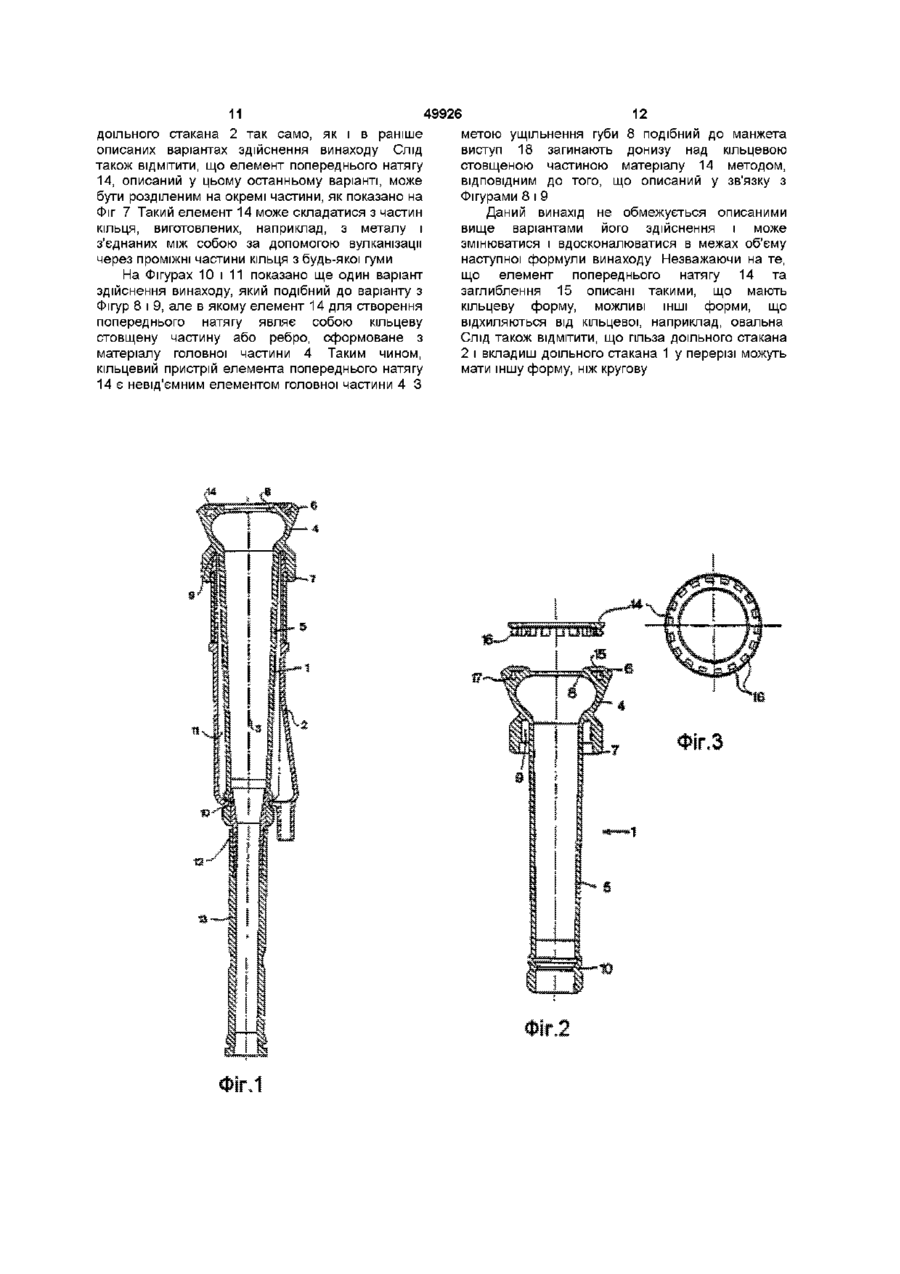

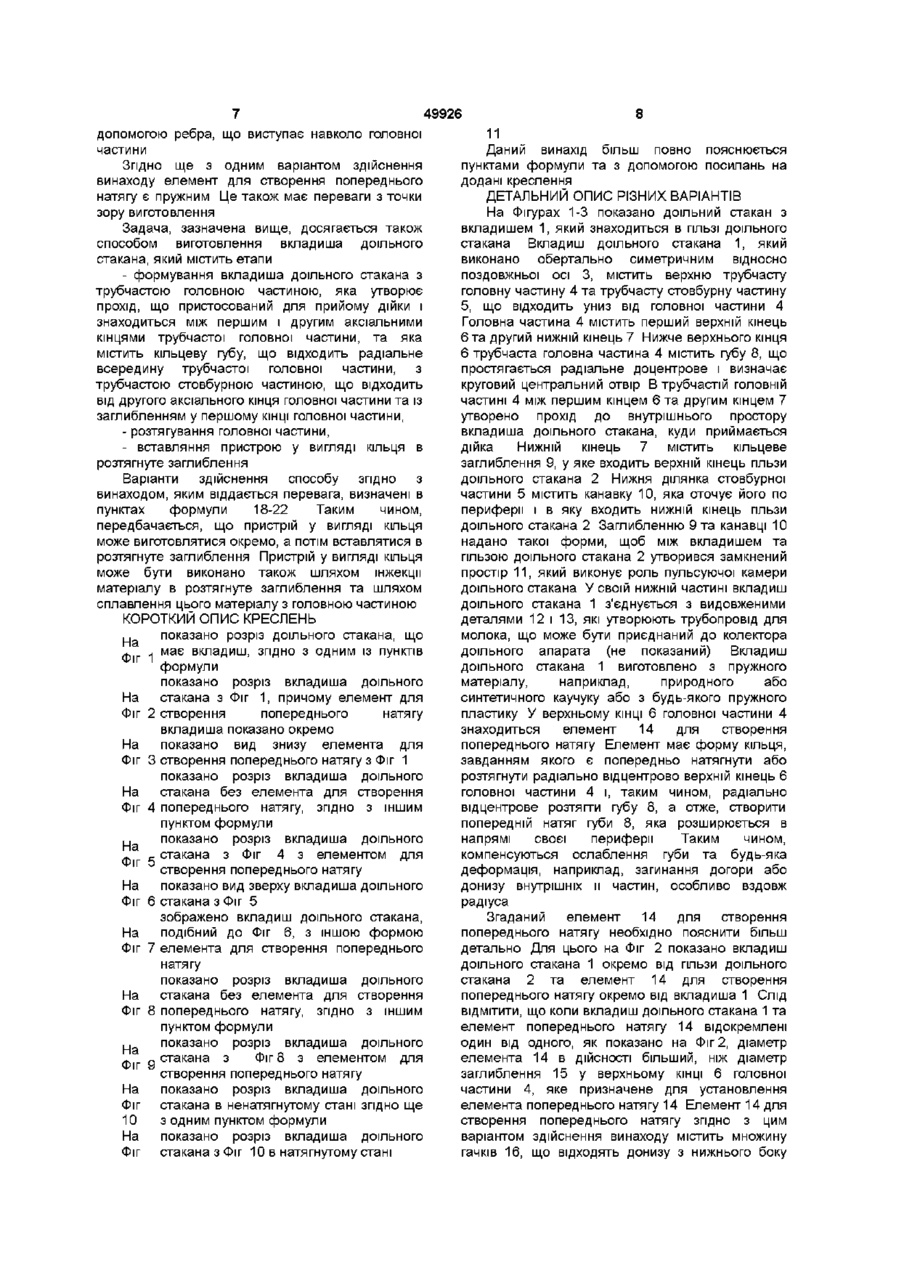

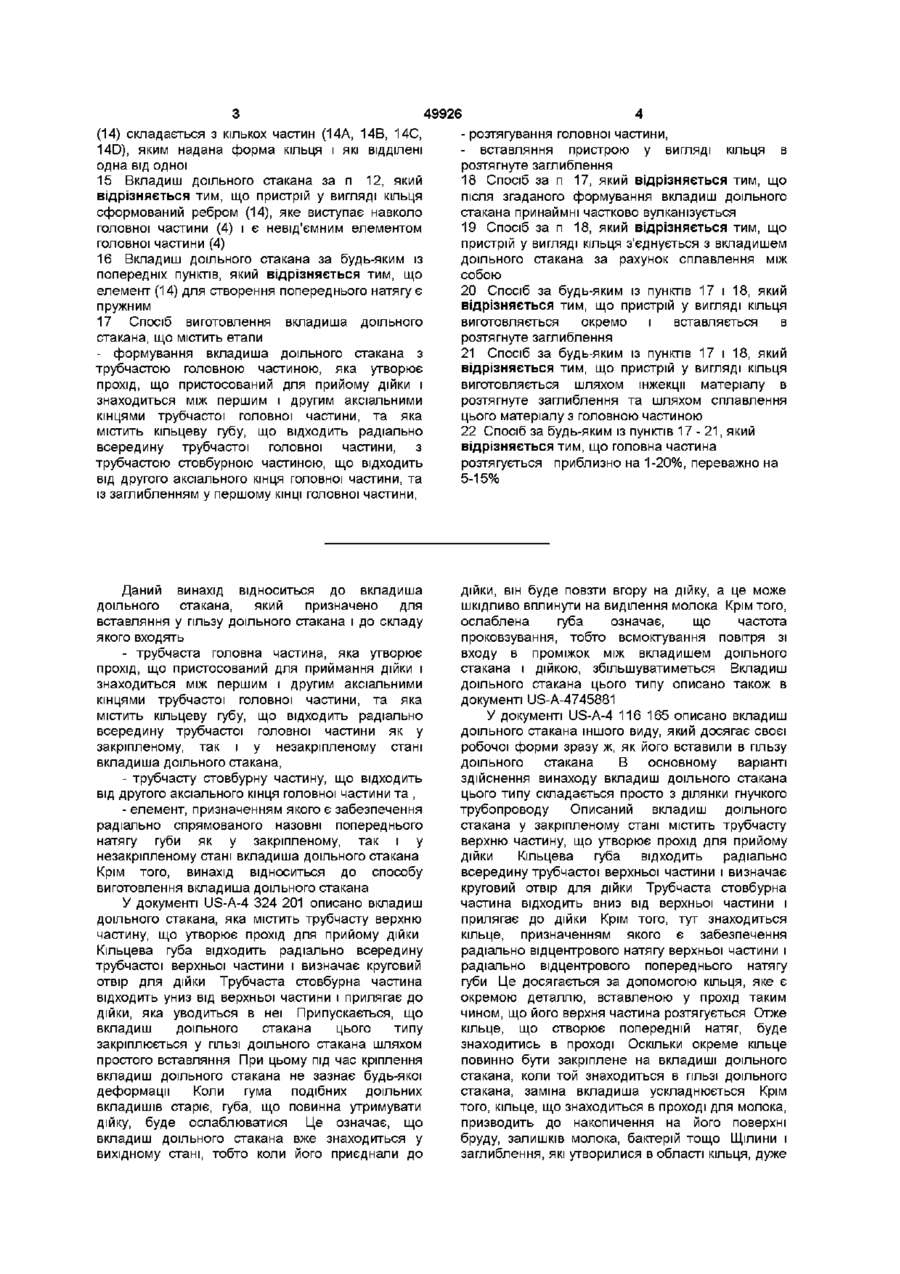

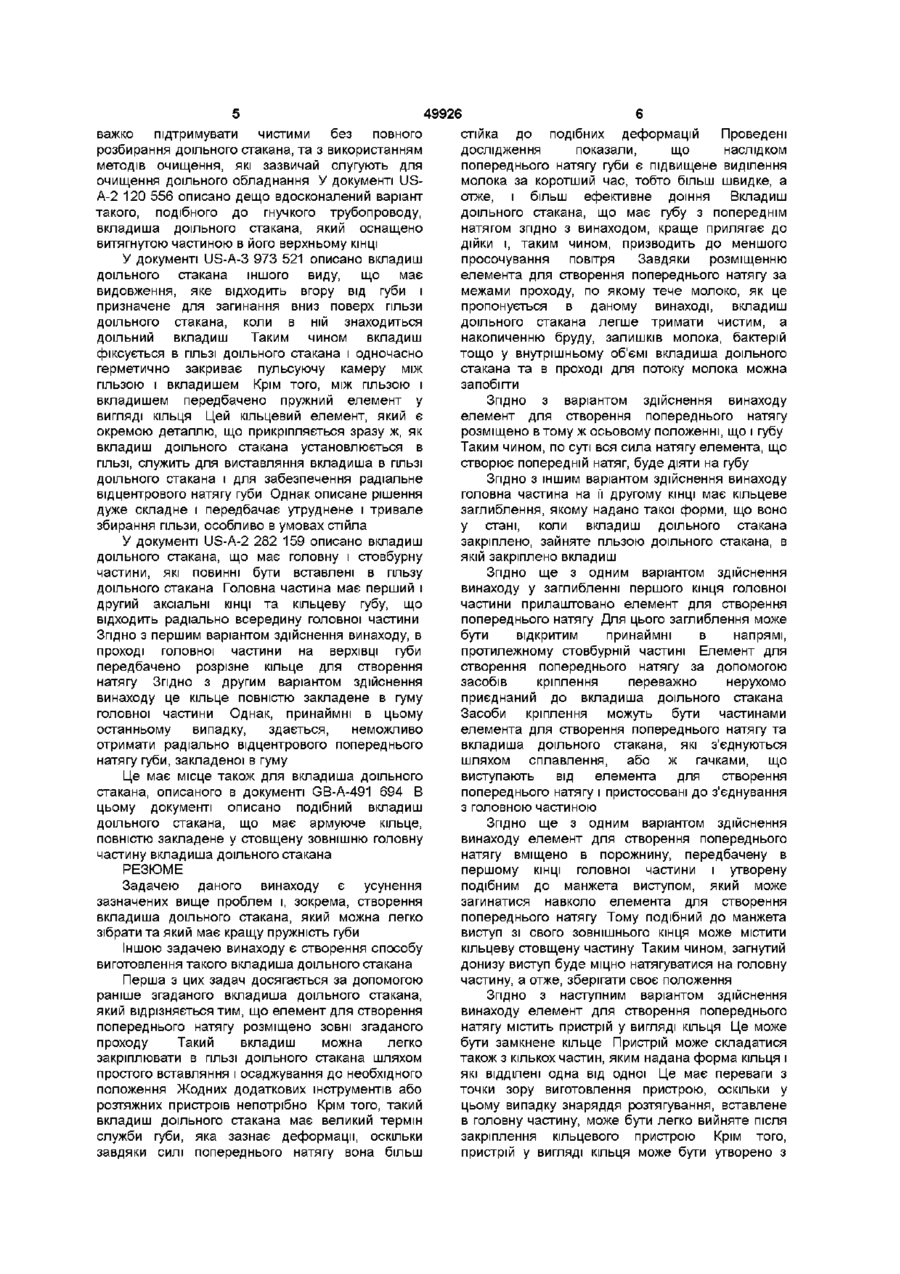

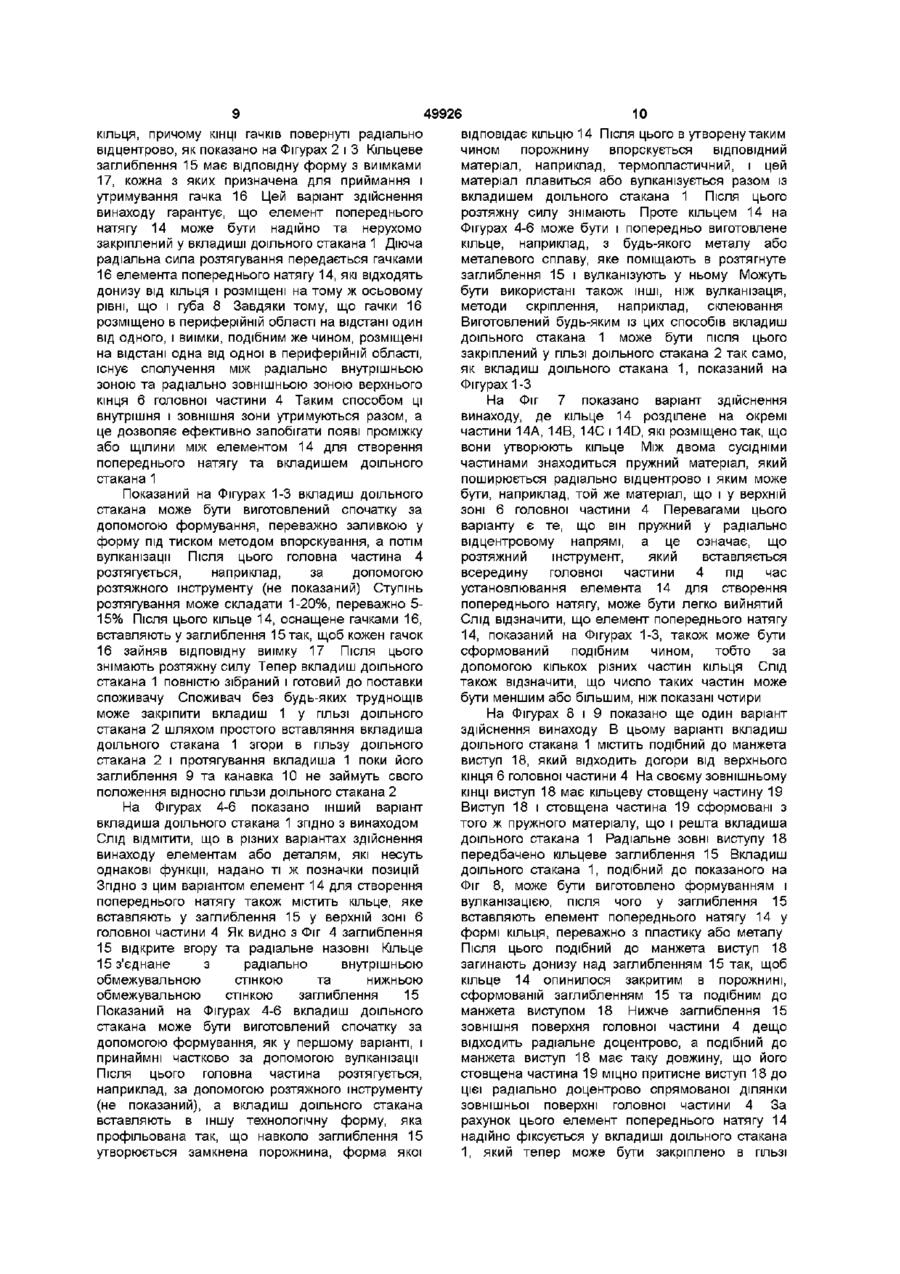

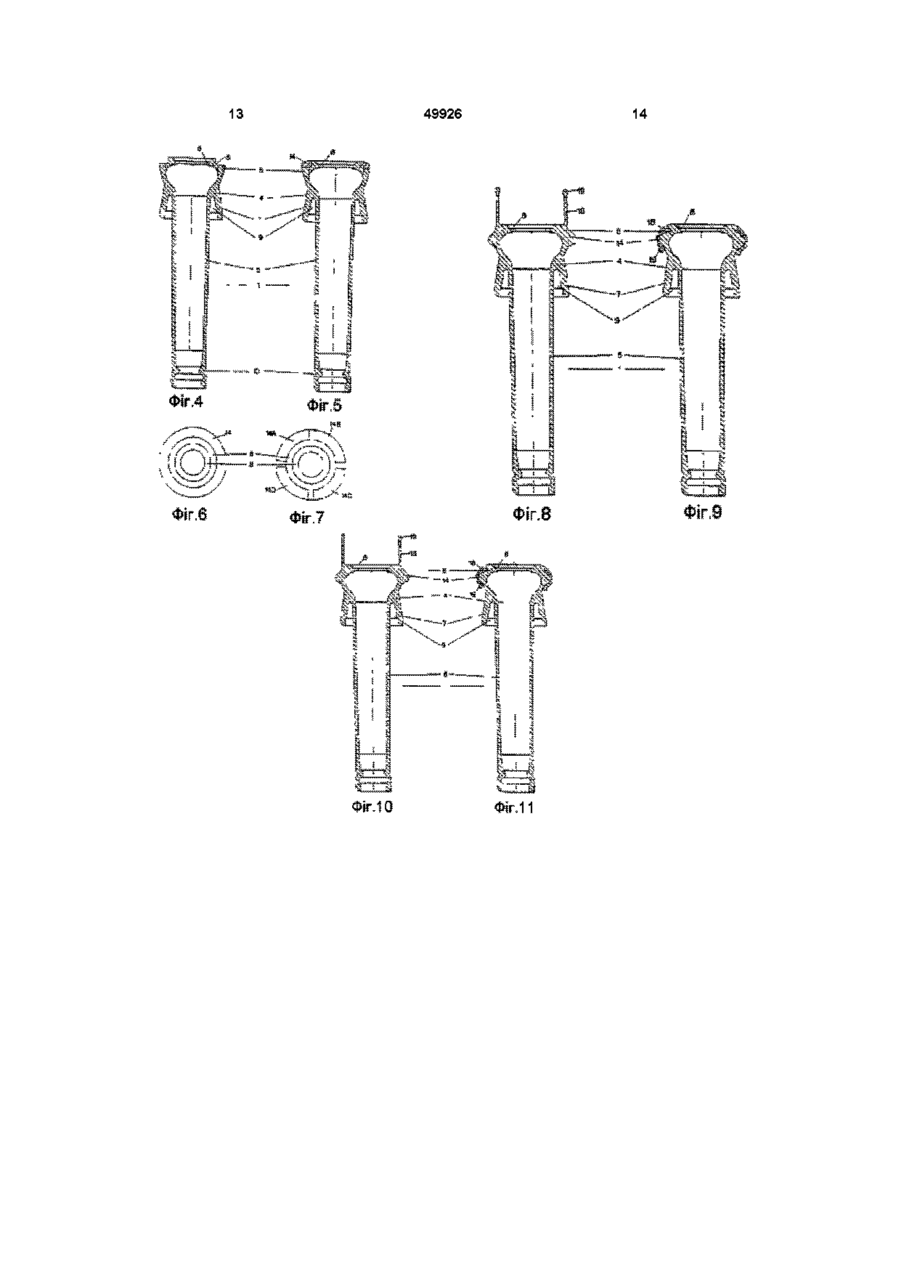

1 Вкладиш доїльного стакана, який призначено для закріплення у ГІЛЬЗІ доїльного стакана (2), до складу якого входять трубчаста головна частина (4), яка утворює прохід, що пристосований для приймання дійки і знаходиться між першим і другим (7) аксіальними кінцями трубчастої головної частини (4), та яка містить кільцеву губу (8), що відходить радіально всередину трубчастої головної частини (4) як у закріпленому, так і у незакріпленому стані вкладиша доїльного стакана (1), трубчасту стовбурну частину (5), що відходить від другого аксіального кінця (7) головної частини (4), та елемент (14), призначений для забезпечення радіального спрямованого назовні попереднього натягу губи (8) як у закріпленому, так і у незакріпленому стані вкладиша доїльного стакана (1), який відрізняється тим, що згаданий елемент (14) для створення попереднього натягу розміщено зовні згаданого проходу на ЗОВНІШНІЙ поверхні головної частини (4) 2 Вкладиш доїльного стакана за п 1, який відрізняється тим, що елемент (14) для створення попереднього натягу розміщено в тому ж аксіальному положенні, що і губу (8) 3 Вкладиш доїльного стакана за будь-яким із пунктів 1 і 2, який відрізняється тим, що головна частина (4) на своєму другому КІНЦІ має кільцеве заглиблення (9), якому надано такої форми, що воно у стані, коли вкладиш доїльного стакана (1) закріплено, зайняте гільзою доїльного стакана (2), в якій закріплено вкладиш (1) 4 Вкладиш доїльного стакана за будь-яким із попередніх пунктів, який відрізняється тим, що елемент (14) для створення попереднього натягу знаходиться в заглибленні (15) першого кінця (6) головної частини (4) 5 Вкладиш доїльного стакана за п 4, який відрізняється тим, що заглиблення (15) в першому КІНЦІ (6) головної частини (4) відкрите принаймні в напрямі, протилежному стовбурній частині (5) 6 Вкладиш доїльного стакана за будь-яким із попередніх пунктів, який відрізняється тим, що елемент (14) для створення попереднього натягу за допомогою засобів кріплення (16) нерухомо приєднаний до вкладиша доїльного стакана (1) 7 Вкладиш доїльного стакана за п 6, який відрізняється тим, що засоби кріплення складаються з частин елемента (14) для створення попереднього натягу та вкладиша доїльного стакана (1), які з'єднані шляхом плавлення 8 Вкладиш доїльного стакана за п 6, який відрізняється тим, що засоби кріплення містять гачки (16), які виступають з елемента для створення попереднього натягу і пристосовані для з'єднання з головною частиною (4) 9 Вкладиш доїльного стакана за будь-яким із пунктів 1-4, який відрізняється тим, що елемент (14) для створення попереднього натягу закритий подібним до манжета виступом (18), який здатний загинатися навколо елемента для створення попереднього натягу 10 Вкладиш доїльного стакана за п 9, який відрізняється тим, що подібний до манжета виступ (18) на своєму зовнішньому КІНЦІ МІСТИТЬ кільцеву стовщену частину (19) 11 Вкладиш доїльного стакана за будь-яким із пунктів 9 і 10, який відрізняється тим, що елемент (14) для створення попереднього натягу закритий в порожнині (15), яка передбачена в головній частині (4) і визначається згаданим подібним до манжета виступом (18) 12 Вкладиш доїльного стакана за будь-яким із попередніх пунктів, який відрізняється тим, що елемент (14) для створення попереднього натягу містить пристрій у вигляді кільця 13 Вкладиш доїльного стакана за п 12, який відрізняється тим, що пристрій у вигляді кільця містить замкнене кільце (14) 14 Вкладиш доїльного стакана за п 12, який відрізняється тим, що пристрій у вигляді кільця о (О (14) складається з кількох частин (14А, 14В, 14С, 14D), яким надана форма кільця і які відділені одна від одної 15 Вкладиш доїльного стакана за п 12, який відрізняється тим, що пристрій у вигляді кільця сформований ребром (14), яке виступає навколо головної частини (4) і є невід'ємним елементом головної частини (4) 16 Вкладиш доїльного стакана за будь-яким із попередніх пунктів, який відрізняється тим, що елемент (14) для створення попереднього натягу є пружним 17 Спосіб виготовлення вкладиша доїльного стакана, що містить етапи - формування вкладиша доїльного стакана з трубчастою головною частиною, яка утворює прохід, що пристосований для прийому дійки і знаходиться між першим і другим аксіальними кінцями трубчастої головної частини, та яка містить кільцеву губу, що відходить радіально всередину трубчастої головної частини, з трубчастою стовбурною частиною, що відходить від другого аксіального кінця головної частини, та із заглибленням у першому КІНЦІ головної частини, Даний винахід відноситься до вкладиша доїльного стакана, якийпризначено для вставляння у гільзу доїльного стакана і до складу якого входять - трубчаста головна частина, яка утворює прохід, що пристосований для приймання дійки і знаходиться між першим і другим аксіальними кінцями трубчастої головної частини, та яка містить кільцеву губу, що відходить радіально всередину трубчастої головної частини як у закріпленому, так і у незакріпленому стані вкладиша доїльного стакана, - трубчасту стовбурну частину, що відходить від другого аксіального кінця головної частини та , - елемент, призначенням якого є забезпечення радіально спрямованого назовні попереднього натягу губи як у закріпленому, так і у незакріпленому стані вкладиша доїльного стакана Крім того, винахід відноситься до способу виготовлення вкладиша доїльного стакана У документі US-A-4 324 201 описано вкладиш доїльного стакана, яка містить трубчасту верхню частину, що утворює прохід для прийому дійки Кільцева губа відходить радіально всередину трубчастої верхньої частини і визначає круговий отвір для дійки Трубчаста стовбурна частина відходить униз від верхньої частини і прилягає до дійки, яка уводиться в неї Припускається, що вкладиш доїльного стакана цього типу закріплюється у ГІЛЬЗІ доїльного стакана шляхом простого вставляння При цьому під час кріплення вкладиш доїльного стакана не зазнає будь-якої деформації Коли гума подібних доїльних вкладишів старіє, губа, що повинна утримувати дійку, буде ослаблюватися Це означає, що вкладиш доїльного стакана вже знаходиться у вихідному стані, тобто коли його приєднали до 49926 - розтягування головної частини, - вставляння пристрою у вигляді кільця в розтягнуте заглиблення 18 Спосіб за п 17, який відрізняється тим, що після згаданого формування вкладиш доїльного стакана принаймні частково вулканізується 19 Спосіб за п 18, який відрізняється тим, що пристрій у вигляді кільця з'єднується з вкладишем доїльного стакана за рахунок сплавлення між собою 20 Спосіб за будь-яким із пунктів 17 і 18, який відрізняється тим, що пристрій у вигляді кільця виготовляється окремо і вставляється в розтягнуте заглиблення 21 Спосіб за будь-яким із пунктів 17 і 18, який відрізняється тим, що пристрій у вигляді кільця виготовляється шляхом інжекції матеріалу в розтягнуте заглиблення та шляхом сплавлення цього матеріалу з головною частиною 22 Спосіб за будь-яким із пунктів 17 - 21, який відрізняється тим, що головна частина розтягується приблизно на 1-20%, переважно на 5-15% дійки, він буде повзти вгору на дійку, а це може шкідливо вплинути на виділення молока Крім того, ослаблена губа означає, що частота проковзування, тобто всмоктування повітря зі входу в проміжок між вкладишем доїльного стакана і дійкою, збільшуватиметься Вкладиш доїльного стакана цього типу описано також в документі US-A-4745881 У документі US-A-4 116 165 описано вкладиш доїльного стакана іншого виду, який досягає своєї робочої форми зразу ж, як його вставили в гільзу доїльного стакана В основному варіанті здійснення винаходу вкладиш доїльного стакана цього типу складається просто з ділянки гнучкого трубопроводу Описаний вкладиш доїльного стакана у закріпленому стані містить трубчасту верхню частину, що утворює прохід для прийому дійки Кільцева губа відходить радіально всередину трубчастої верхньої частини і визначає круговий отвір для дійки Трубчаста стовбурна частина відходить вниз від верхньої частини і прилягає до дійки Крім того, тут знаходиться кільце, призначенням якого є забезпечення радіально відцентрового натягу верхньої частини і радіально відцентрового попереднього натягу губи Це досягається за допомогою кільця, яке є окремою деталлю, вставленою у прохід таким чином, що його верхня частина розтягується Отже кільце, що створює попередній натяг, буде знаходитись в проході Оскільки окреме кільце повинно бути закріплене на вкладиші доїльного стакана, коли той знаходиться в ГІЛЬЗІ доїльного стакана, заміна вкладиша ускладнюється Крім того, кільце, що знаходиться в проході для молока, призводить до накопичення на його поверхні бруду, залишків молока, бактерій тощо Щілини і заглиблення, які утворилися в області кільця, дуже важко підтримувати чистими без повного розбирання доїльного стакана, та з використанням методів очищення, які зазвичай слугують для очищення доїльного обладнання У документі USА-2 120 556 описано дещо вдосконалений варіант такого, подібного до гнучкого трубопроводу, вкладиша доїльного стакана, який оснащено витягнутою частиною в його верхньому КІНЦІ У документі US-A-3 973 521 описано вкладиш доїльного стакана іншого виду, що має видовження, яке відходить вгору від губи і призначене для загинання вниз поверх гільзи доїльного стакана, коли в ній знаходиться доїльний вкладиш Таким чином вкладиш фіксується в ГІЛЬЗІ доїльного стакана і одночасно герметично закриває пульсуючу камеру між гільзою і вкладишем Крім того, між гільзою і вкладишем передбачено пружний елемент у вигляді кільця Цей кільцевий елемент, який є окремою деталлю, що прикріпляється зразу ж, як вкладиш доїльного стакана установлюється в ГІЛЬЗІ, служить для виставляння вкладиша в ГІЛЬЗІ доїльного стакана і для забезпечення радіальне відцентрового натягу губи Однак описане рішення дуже складне і передбачає утруднене і тривале збирання гільзи, особливо в умовах стійла У документі US-A-2 282 159 описано вкладиш доїльного стакана, що має головну і стовбурну частини, які повинні бути вставлені в гільзу доїльного стакана Головна частина має перший і другий аксіальні КІНЦІ та кільцеву губу, що відходить радіально всередину головної частини Згідно З першим варіантом здійснення винаходу, в проході головної частини на верхівці губи передбачено розрізне кільце для створення натягу Згідно З другим варіантом здійснення винаходу це кільце повністю закладене в гуму головної частини Однак, принаймні в цьому останньому випадку, здається, неможливо отримати радіально відцентрового попереднього натягу губи, закладеної в гуму Це має місце також для вкладиша доїльного стакана, описаного в документі GB-A-491 694 В цьому документі описано подібний вкладиш доїльного стакана, що має армуюче кільце, повністю закладене у стовщену зовнішню головну частину вкладиша доїльного стакана РЕЗЮМЕ Задачею даного винаходу є усунення зазначених вище проблем і, зокрема, створення вкладиша доїльного стакана, який можна легко зібрати та який має кращу пружність губи Іншою задачею винаходу є створення способу виготовлення такого вкладиша доїльного стакана Перша з цих задач досягається за допомогою раніше згаданого вкладиша доїльного стакана, який відрізняється тим, що елемент для створення попереднього натягу розміщено зовні згаданого проходу Такий вкладиш можна легко закріплювати в ГІЛЬЗІ доїльного стакана шляхом простого вставляння і осаджування до необхідного положення Жодних додаткових інструментів або розтяжних пристроїв непотрібно Крім того, такий вкладиш доїльного стакана має великий термін служби губи, яка зазнає деформації, оскільки завдяки силі попереднього натягу вона більш 49926 стійка до подібних деформацій Проведені дослідження показали, що наслідком попереднього натягу губи є підвищене виділення молока за коротший час, тобто більш швидке, а отже, і більш ефективне доїння Вкладиш доїльного стакана, що має губу з попереднім натягом згідно з винаходом, краще прилягає до дійки і, таким чином, призводить до меншого просочування повітря Завдяки розміщенню елемента для створення попереднього натягу за межами проходу, по якому тече молоко, як це пропонується в даному винаході, вкладиш доїльного стакана легше тримати чистим, а накопиченню бруду, залишків молока, бактерій тощо у внутрішньому об'ємі вкладиша доїльного стакана та в проході для потоку молока можна запобігти Згідно З варіантом здійснення винаходу елемент для створення попереднього натягу розміщено в тому ж осьовому положенні, що і губу Таким чином, по суті вся сила натягу елемента, що створює попередній натяг, буде діяти на губу Згідно З ІНШИМ варіантом здійснення винаходу головна частина на її другому КІНЦІ має кільцеве заглиблення, якому надано такої форми, що воно у стані, коли вкладиш доїльного стакана закріплено, зайняте гільзою доїльного стакана, в якій закріплено вкладиш Згідно ще з одним варіантом здійснення винаходу у заглибленні першого кінця головної частини прилаштовано елемент для створення попереднього натягу Для цього заглиблення може бути відкритим принаймні в напрямі, протилежному стовбурній частині Елемент для створення попереднього натягу за допомогою засобів кріплення переважно нерухомо приєднаний до вкладиша доїльного стакана Засоби кріплення можуть бути частинами елемента для створення попереднього натягу та вкладиша доїльного стакана, які з'єднуються шляхом сплавлення, або ж гачками, що виступають від елемента для створення попереднього натягу і пристосовані до з'єднування з головною частиною Згідно ще з одним варіантом здійснення винаходу елемент для створення попереднього натягу вміщено в порожнину, передбачену в першому КІНЦІ головної частини і утворену подібним до манжета виступом, який може загинатися навколо елемента для створення попереднього натягу Тому подібний до манжета виступ зі свого зовнішнього кінця може містити кільцеву стовщену частину Таким чином, загнутий донизу виступ буде міцно натягуватися на головну частину, а отже, зберігати своє положення Згідно З наступним варіантом здійснення винаходу елемент для створення попереднього натягу містить пристрій у вигляді кільця Це може бути замкнене кільце Пристрій може складатися також з кількох частин, яким надана форма кільця і які відділені одна від одної Це має переваги з точки зору виготовлення пристрою, оскільки у цьому випадку знаряддя розтягування, вставлене в головну частину, може бути легко вийняте після закріплення кільцевого пристрою Крім того, пристрій у вигляді кільця може бути утворено з 8 49926 допомогою ребра, що виступає навколо головної частини Згідно ще з одним варіантом здійснення винаходу елемент для створення попереднього натягу є пружним Це також має переваги з точки зору виготовлення Задача, зазначена вище, досягається також способом виготовлення вкладиша доїльного стакана, який містить етапи - формування вкладиша доїльного стакана з трубчастою головною частиною, яка утворює прохід, що пристосований для прийому дійки і знаходиться між першим і другим аксіальними кінцями трубчастої головної частини, та яка містить кільцеву губу, що відходить радіальне всередину трубчастої головної частини, з трубчастою стовбурною частиною, що відходить від другого аксіального кінця головної частини та із заглибленням у першому КІНЦІ головної частини, - розтягування головної частини, - вставляння пристрою у вигляді кільця в розтягнуте заглиблення Варіанти здійснення способу згідно з винаходом, яким віддається перевага, визначені в пунктах формули 18-22 Таким чином, передбачається, що пристрій у вигляді кільця може виготовлятися окремо, а потім вставлятися в розтягнуте заглиблення Пристрій у вигляді кільця може бути виконано також шляхом інжекції матеріалу в розтягнуте заглиблення та шляхом сплавлення цього матеріалу з головною частиною КОРОТКИЙ ОПИС КРЕСЛЕНЬ ,_, показано розріз доїльного стакана, що на , має вкладиш, згідно з одним із пунктів ф формули показано розріз вкладиша доїльного На стакана з Фіг 1, причому елемент для Фіг 2 створення попереднього натягу вкладиша показано окремо На показано вид знизу елемента для Фіг 3 створення попереднього натягу З ФІГ 1 показано розріз вкладиша доїльного На стакана без елемента для створення Фіг 4 попереднього натягу, згідно з іншим пунктом формули На показано розріз вкладиша доїльного Фіг 5 стакана з Фіг 4 з елементом для створення попереднього натягу На показано вид зверху вкладиша доїльного Фіг 6 стакана з Фіг 5 зображено вкладиш доїльного стакана, На подібний до Фіг 6, з іншою формою Фіг 7 елемента для створення попереднього натягу показано розріз вкладиша доїльного На стакана без елемента для створення Фіг 8 попереднього натягу, згідно з іншим пунктом формули показано розріз вкладиша доїльного Q стакана з Фіг 8 з елементом для створення попереднього натягу На показано розріз вкладиша доїльного Фіг стакана в ненатягнутому стані згідно ще 10 з одним пунктом формули На показано розріз вкладиша доїльного Фіг стакана З ФІГ 10 в натягнутому стані 11 Даний винахід більш повно пояснюється пунктами формули та з допомогою посилань на додані креслення ДЕТАЛЬНИЙ ОПИС РІЗНИХ ВАРІАНТІВ На Фігурах 1-3 показано доїльний стакан з вкладишем 1, який знаходиться в ГІЛЬЗІ доїльного стакана Вкладиш доїльного стакана 1, який виконано обертально симетричним відносно поздовжньої осі 3, містить верхню трубчасту головну частину 4 та трубчасту стовбурну частину 5, що відходить униз від головної частини 4 Головна частина 4 містить перший верхній кінець 6 та другий нижній кінець 7 Нижче верхнього кінця 6 трубчаста головна частина 4 містить губу 8, що простягається радіальне доцентрове і визначає круговий центральний отвір В трубчастій головній частині 4 між першим кінцем 6 та другим кінцем 7 утворено прохід до внутрішнього простору вкладиша доїльного стакана, куди приймається дійка Нижній кінець 7 містить кільцеве заглиблення 9, у яке входить верхній кінець гільзи доїльного стакана 2 Нижня ділянка стовбурної частини 5 містить канавку 10, яка оточує його по периферії і в яку входить нижній кінець гільзи доїльного стакана 2 Заглибленню 9 та канавці 10 надано такої форми, щоб між вкладишем та гільзою доїльного стакана 2 утворився замкнений простір 11, який виконує роль пульсуючої камери доїльного стакана У своїй нижній частині вкладиш доїльного стакана 1 з'єднується з видовженими деталями 12 і 13, які утворюють трубопровід для молока, що може бути приєднаний до колектора доїльного апарата (не показаний) Вкладиш доїльного стакана 1 виготовлено з пружного матеріалу, наприклад, природного або синтетичного каучуку або з будь-якого пружного пластику У верхньому КІНЦІ 6 головної частини 4 знаходиться елемент 14 для створення попереднього натягу Елемент має форму кільця, завданням якого є попередньо натягнути або розтягнути радіально відцентрово верхній кінець 6 головної частини 4 і, таким чином, радіально відцентрове розтягти губу 8, а отже, створити попередній натяг губи 8, яка розширюється в напрямі своєї периферії Таким чином, компенсуються ослаблення губи та будь-яка деформація, наприклад, загинання догори або донизу внутрішніх и частин, особливо вздовж радіуса Згаданий елемент 14 для створення попереднього натягу необхідно пояснити більш детально Для цього на Фіг 2 показано вкладиш доїльного стакана 1 окремо від гільзи доїльного стакана 2 та елемент 14 для створення попереднього натягу окремо від вкладиша 1 Слід ВІДМІТИТИ, що коли вкладиш доїльного стакана 1 та елемент попереднього натягу 14 відокремлені один від одного, як показано на Фіг 2, діаметр елемента 14 в ДІЙСНОСТІ більший, ніж діаметр заглиблення 15 у верхньому КІНЦІ 6 головної частини 4, яке призначене для установлення елемента попереднього натягу 14 Елемент 14 для створення попереднього натягу згідно з цим варіантом здійснення винаходу містить множину гачків 16, що відходять донизу з нижнього боку 49926 кільця, причому КІНЦІ гачків повернуті радіально відцентрово, як показано на Фігурах 2 і 3 Кільцеве заглиблення 15 має відповідну форму з виїмками 17, кожна з яких призначена для приймання і утримування гачка 16 Цей варіант здійснення винаходу гарантує, що елемент попереднього натягу 14 може бути надійно та нерухомо закріплений у вкладиші доїльного стакана 1 Діюча радіальна сила розтягування передається гачками 16 елемента попереднього натягу 14, які відходять донизу від кільця і розміщені на тому ж осьовому рівні, що і губа 8 Завдяки тому, що гачки 16 розміщено в периферійній області на відстані один від одного, і виїмки, подібним же чином, розміщені на відстані одна від одної в периферійній області, існує сполучення між радіально внутрішньою зоною та радіально зовнішньою зоною верхнього кінця 6 головної частини 4 Таким способом ці внутрішня і зовнішня зони утримуються разом, а це дозволяє ефективно запобігати появі проміжку або щілини між елементом 14 для створення попереднього натягу та вкладишем доїльного стакана 1 Показаний на Фігурах 1-3 вкладиш доїльного стакана може бути виготовлений спочатку за допомогою формування, переважно заливкою у форму під тиском методом впорскування, а потім вулканізації Після цього головна частина 4 розтягується, наприклад, за допомогою розтяжного інструменту (не показаний) Ступінь розтягування може складати 1-20%, переважно 515% Після ЦЬОГО кільце 14, оснащене гачками 16, вставляють у заглиблення 15 так, щоб кожен гачок 16 зайняв відповідну виїмку 17 Після цього знімають розтяжну силу Тепер вкладиш доїльного стакана 1 повністю зібраний і готовий до поставки споживачу Споживач без будь-яких труднощів може закріпити вкладиш 1 у ГІЛЬЗІ доїльного стакана 2 шляхом простого вставляння вкладиша доїльного стакана 1 згори в гільзу доїльного стакана 2 і протягування вкладиша 1 поки його заглиблення 9 та канавка 10 не займуть свого положення відносно гільзи доїльного стакана 2 На Фігурах 4-6 показано інший варіант вкладиша доїльного стакана 1 згідно з винаходом Слід ВІДМІТИТИ, ЩО В різних варіантах здійснення винаходу елементам або деталям, які несуть однакові функції, надано ті ж позначки позицій Згідно З ЦИМ варіантом елемент 14 для створення попереднього натягу також містить кільце, яке вставляють у заглиблення 15 у верхній зоні 6 головної частини 4 Як видно з Фіг 4 заглиблення 15 відкрите вгору та радіальне назовні Кільце 15 з'єднане з радіально внутрішньою обмежувальною стінкою та нижньою обмежувальною стінкою заглиблення 15 Показаний на Фігурах 4-6 вкладиш доїльного стакана може бути виготовлений спочатку за допомогою формування, як у першому варіанті, і принаймні частково за допомогою вулканізації Після ЦЬОГО головна частина розтягується, наприклад, за допомогою розтяжного інструменту (не показаний), а вкладиш доїльного стакана вставляють в іншу технологічну форму, яка профільована так, що навколо заглиблення 15 утворюється замкнена порожнина, форма якої 10 відповідає кільцю 14 Після цього в утворену таким чином порожнину впорскується ВІДПОВІДНИЙ матеріал, наприклад, термопластичний, і цей матеріал плавиться або вулканізується разом із вкладишем доїльного стакана 1 Після цього розтяжну силу знімають Проте кільцем 14 на Фігурах 4-6 може бути і попередньо виготовлене кільце, наприклад, з будь-якого металу або металевого сплаву, яке поміщають в розтягнуте заглиблення 15 і вулканізують у ньому Можуть бути використані також ІНШІ, НІЖ вулканізація, методи скріплення, наприклад, склеювання Виготовлений будь-яким із цих способів вкладиш доїльного стакана 1 може бути після цього закріплений у ГІЛЬЗІ доїльного стакана 2 так само, як вкладиш доїльного стакана 1, показаний на Фігурах 1-3 На Фіг 7 показано варіант здійснення винаходу, де кільце 14 розділене на окремі частини 14А, 14В, 14С і 14D, які розміщено так, що вони утворюють кільце Між двома сусідніми частинами знаходиться пружний матеріал, який поширюється радіально відцентрово і яким може бути, наприклад, той же матеріал, що і у верхній зоні 6 головної частини 4 Перевагами цього варіанту є те, що він пружний у радіально відцентровому напрямі, а це означає, що розтяжний інструмент, який вставляється всередину головної частини 4 під час установлювання елемента 14 для створення попереднього натягу, може бути легко вийнятий Слід відзначити, що елемент попереднього натягу 14, показаний на Фігурах 1-3, також може бути сформований подібним чином, тобто за допомогою кількох різних частин кільця Слід також відзначити, що число таких частин може бути меншим або більшим, ніж показані чотири На Фігурах 8 і 9 показано ще один варіант здійснення винаходу В цьому варіанті вкладиш доїльного стакана 1 містить подібний до манжета виступ 18, який відходить догори від верхнього кінця 6 головної частини 4 На своєму зовнішньому КІНЦІ виступ 18 має кільцеву стовщену частину 19 Виступ 18 і стовщена частина 19 сформовані з того ж пружного матеріалу, що і решта вкладиша доїльного стакана 1 Радіальне зовні виступу 18 передбачено кільцеве заглиблення 15 Вкладиш доїльного стакана 1, подібний до показаного на Фіг 8, може бути виготовлено формуванням і вулканізацією, після чого у заглиблення 15 вставляють елемент попереднього натягу 14 у формі кільця, переважно з пластику або металу Після ЦЬОГО подібний до манжета виступ 18 загинають донизу над заглибленням 15 так, щоб кільце 14 опинилося закритим в порожнині, сформованій заглибленням 15 та подібним до манжета виступом 18 Нижче заглиблення 15 зовнішня поверхня головної частини 4 дещо відходить радіальне доцентрово, а подібний до манжета виступ 18 має таку довжину, що його стовщена частина 19 міцно притисне виступ 18 до цієї радіально доцентрово спрямованої ділянки зовнішньої поверхні головної частини 4 За рахунок цього елемент попереднього натягу 14 надійно фіксується у вкладиші доїльного стакана 1, який тепер може бути закріплено в ГІЛЬЗІ 49926 12 11 доїльного стакана 2 так само, як і в раніше метою ущільнення губи 8 подібний до манжета описаних варіантах здійснення винаходу Слід виступ 18 загинають донизу над кільцевою також ВІДМІТИТИ, що елемент попереднього натягу стовщеною частиною матеріалу 14 методом, 14, описаний у цьому останньому варіанті, може ВІДПОВІДНИМ до того, що описаний у зв'язку з бути розділеним на окремі частини, як показано на Фігурами 8 і 9 Фіг 7 Такий елемент 14 може складатися з частин Даний винахід не обмежується описаними кільця, виготовлених, наприклад, з металу і вище варіантами його здійснення і може з'єднаних між собою за допомогою вулканізації змінюватися і вдосконалюватися в межах об'єму через проміжні частини кільця з будь-якої гуми наступної формули винаходу Незважаючи на те, що елемент попереднього натягу 14 та На Фігурах 10 і 11 показано ще один варіант заглиблення 15 описані такими, що мають здійснення винаходу, який подібний до варіанту з кільцеву форму, можливі ІНШІ форми, що Фігур 8 і 9, але в якому елемент 14 для створення відхиляються від кільцевої, наприклад, овальна попереднього натягу являє собою кільцеву Слід також ВІДМІТИТИ, ЩО гільза доїльного стакана стовщену частину або ребро, сформоване з 2 і вкладиш доїльного стакана 1 у перерізі можуть матеріалу головної частини 4 Таким чином, мати іншу форму, ніж кругову кільцевий пристрій елемента попереднього натягу 14 є невід'ємним елементом головної частини 4 З 13 1 і if 49926 14 % і^ґ^" ir. ФІГ.1 1
