Регулятор вакууму доїльного агрегата

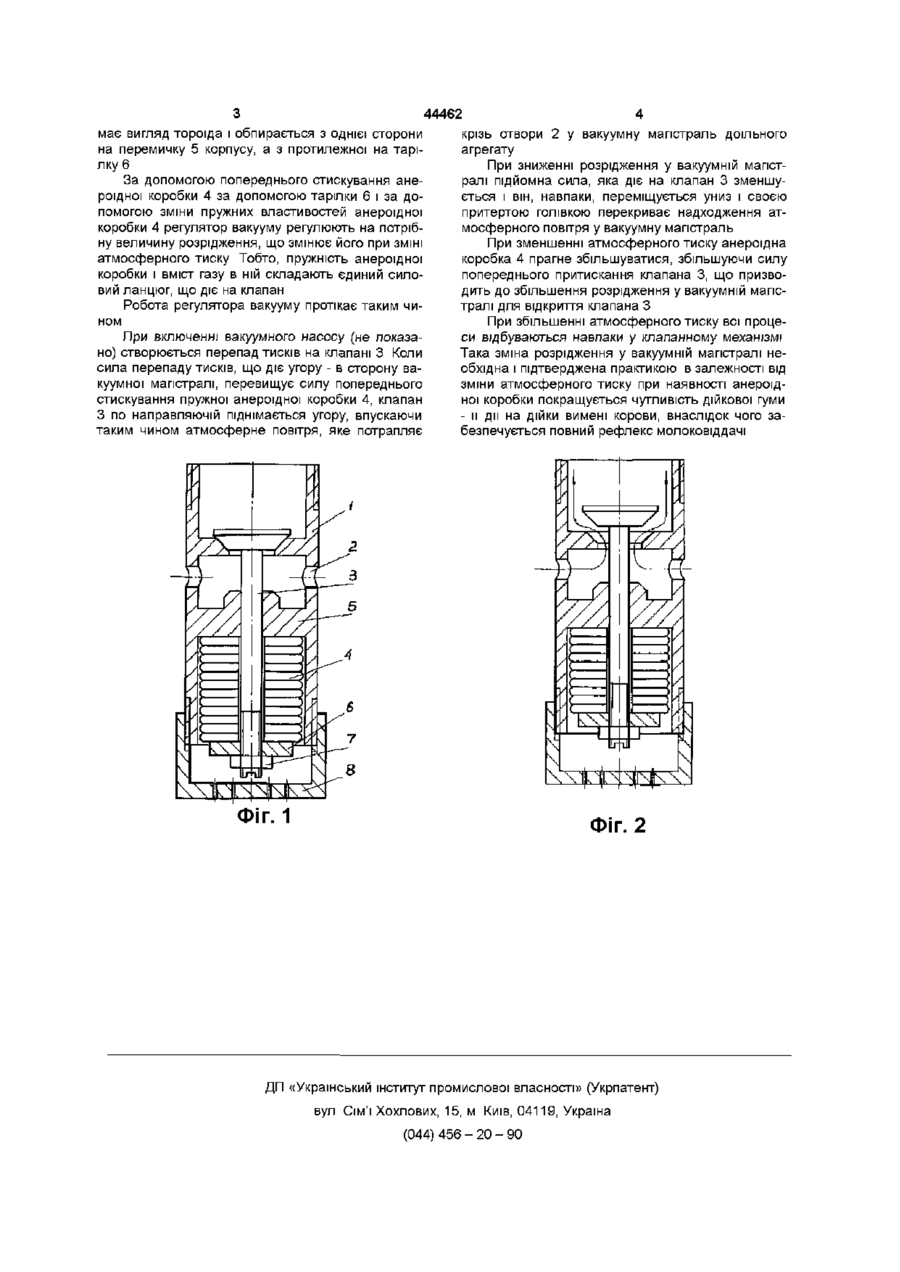

Регулятор вакууму доїльного агрегата, що складається з корпусу з боковими отворами для підсмоктування повітря, клапанного механізму із штоком в ЗОВНІШНІЙ напрямній пружини з регульованим по довжині штока клапана упором, який відрізняється тим, що між перемичкою корпусу і упором розташовано анероідну коробку тороідної форми, пружні властивості якої дозволяють їй виконувати функцію пружини, а внутрішній тиск газу дозволяє змінювати и пружність у залежності від атмосферного тиску довкілля Винахід відноситься до сільського господарства, а саме до регуляторів вакууму доїльних агрегатів Відомий регулятор вакууму доїльного агрегату, що складається з корпусу, в якому розміщено клапан, який з'єднаний за допомогою гвинтів з пружиною, натяг якої регулюють за допомогою гайки (Авторське свідоцтво Роси № 2068638, МКІ A01J7/00, 1996) Недоліком такого регулятора є невисока точність регулювання вакууму у вакуумній магістралі доїльного агрегату, тому що не ураховується зміна атмосферного тиску Також відомо регулятор вакууму доїльного агрегату, який складається з анероідної коробки, що за допомогою електричного зв'язку діє на регулювальний вантаж пружини і регулювального клапана вакуумної магістралі (Авторське свідоцтво СРСР № 852283 МКІ А01J 7/00, 1981) Недоліком такого регулятора є складність конструкції і необхідність у зовнішньому джерелі електричної енергії, що негативно впливає на його надійність Найбільш близьким технічним рішенням є регулятор вакууму доїльного агрегату, що складається з корпусу з боковими отворами для підсмоктування повітря, клапанного механізму із штоком в ЗОВНІШНІЙ направляючій, пружини і регулюємого по довжині штока упору для пружини (Авторське свідоцтво СРСР № 1813377, МКІ А01J 7/00, 1993) Недоліком такого регулятора є низька точність регулювання розрідження у вакуумній магістралі, тому що не ураховується зміна атмосферного ти ску В основу винаходу поставлена задача удосконалення регулятора вакууму доїльного агрегату, в якому забезпечується коригування розрідження яке підтримується у вакуумній магістралі в залежності від зміни атмосферного тиску і за рахунок цього покращується чутливість дії дійкової гуми на дійки вимені і забезпечується повний рефлекс молоковіддачі, особливо при різкій ЗМІНІ атмосферного тиску ДОВКІЛЛЯ Поставлена задача вирішується тим, що в регуляторі вакууму доїльного агрегату, що складається з корпусу з боковими отворами для підсмоктування повітря, клапанного механізму із штоком в ЗОВНІШНІЙ направляючій, з регулюємим по довжині штока клапана упором, згідно винаходу між перемичкою корпусу і упором розташовано анероідну коробку тороідної форми, пружні властивості якої дозволяють виконувати їй функцію пружини, а внутрішній тиск газу дозволяє змінювати и пружність у залежності від зміни атмосферного тиску довкілля На фіг 1 і 2 схематично представлено запропонований регулятор вакууму, розріз Регулятор вакууму має корпус 1 із сідлом і направляючою клапана, у верхній частині якого виконано отвори 2 для підсмоктування повітря Співвісно корпусу установлено клапанний механізм, що складається з клапана 3, пружної анероідної коробки 4, розташованої на перемичці 5 корпуса, тарілки 6, контргайки 7 і кришки 8 Клапан 3 складається з головки і штоку з різьбою, а в торці штоку виконано паз під викрутку Анероідна коробка (О 44462 має вигляд тороіда і обпирається з однієї сторони на перемичку 5 корпусу, а з протилежної на тарілку 6 За допомогою попереднього стискування анероїдної коробки 4 за допомогою тарілки 6 і за допомогою зміни пружних властивостей анероідної коробки 4 регулятор вакууму регулюють на потрібну величину розрідження, що змінює його при ЗМІНІ атмосферного тиску Тобто, пружність анероідної коробки і вміст газу в ній складають єдиний силовий ланцюг, що діє на клапан Робота регулятора вакууму протікає таким чином При включенні вакуумного насосу (не показано) створюється перепад тисків на клапані 3 Коли сила перепаду тисків, що діє угору - в сторону вакуумної магістралі, перевищує силу попереднього стискування пружної анероідної коробки 4, клапан З по направляючій піднімається угору, впускаючи таким чином атмосферне повітря, яке потрапляє крізь отвори 2 у вакуумну магістраль доїльного агрегату При зниженні розрідження у вакуумній магістралі підйомна сила, яка діє на клапан 3 зменшується і він, навпаки, переміщується униз і своєю притертою голівкою перекриває надходження атмосферного повітря у вакуумну магістраль При зменшенні атмосферного тискуанероідна коробка 4 прагне збільшуватися, збільшуючи силу попереднього притискання клапана 3, що призводить до збільшення розрідження у вакуумній магістралі для відкриття клапана З При збільшенні атмосферного тиску всі процеси відбуваються навпаки у клапанному механізмі Така зміна розрідження у вакуумній магістралі необхідна і підтверджена практикою в залежності від зміни атмосферного тиску при наявності анероідноі коробки покращується чутливість дійкової гуми - и дії на дійки вимені корови, внаслідок чого забезпечується повний рефлекс молоковіддачі ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
