Спосіб контролю аварійного режиму роботи фільтра-3 і пристрої для його реалізації “фарба” і “лрр”

Завантажити PDF файл.

Формула / Реферат

1. Спосіб контролю аварійного режиму роботи фільтра, що включає контроль об'ємної витрати потоку рідини шляхом введення перегородки з каліброваним отвором у вимірювальну порожнину з контрольованим потоком рідини і фіксацію зміни контрольованого параметра, який відрізняється тим, що контрольований потік рідини з фільтра самопливом надходить у вимірювальну порожнину,розташовану вертикально, у якій фіксують різке збільшення об'ємної витрати потоку рідини при аварійному режимі роботи фільтра при заповненні контрольованою рідиною індикаторної порожнини за зв'язаною з цим зміною стану розчинного індикатора.

2. Спосіб по п. 1, який відрізняється тим, що зміну стану індикатора фіксують візуально.

3. Спосіб по п. 1, який відрізняється тим, що розчинний індикатор виконаний у вигляді легкорозчинного харчового чи дезинфікуючого барвника.

4. Спосіб по п. 1, який відрізняється тим, що розчинний індикатор виконаний зі спресованої легкорозчинної речовини, наприклад цукру чи солі.

5. Пристрій для контролю аварійного режиму роботи фільтра, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що в корпусі виконані вимірювальна й індикаторна порожнини, з'єднані у верхній частині похилим каналом, при цьому зливальна трубка фільтра розташована у верхній частині вимірювальної порожнини, у дні якої виконаний калібрований отвір, а на дні індикаторної порожнини розміщений розчинний індикатор, при цьому корпус укріплений на стінці ємності з очищеною водою за допомогою ручки.

6. Пристрій по п. 5, який відрізняється тим, що розчинний індикатор виконаний у вигляді легкорозчинного харчового барвника.

7. Пристрій по п. 5, який відрізняється тим, що розчинний індикатор виконаний у вигляді легкорозчинного дезинфікуючого барвника, наприклад йоду, марганцівки.

8. Пристрій по п. 5, який відрізняється тим, що індикаторна порожнина виконана в ручці пристрою.

9. Пристрій по пп. 5 і 8, який відрізняється тим, що індикаторна порожнина зверху закрита пробкою.

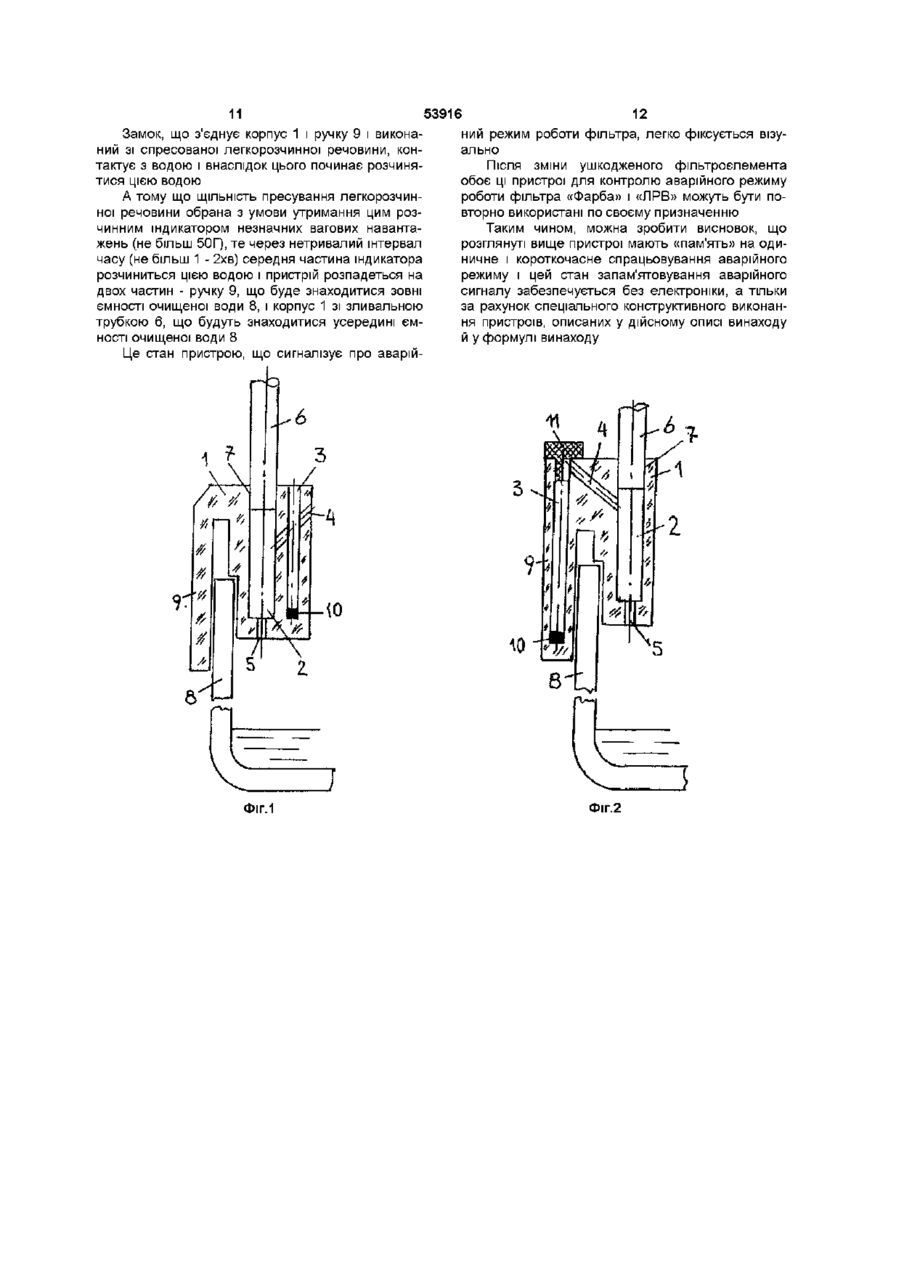

10. Пристрій для контролю аварійного режиму роботи фільтра, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що в корпусі виконана вимірювальна порожнина, при цьому в її дні виконаний калібрований отвір, у верхній частині укріплена зливальна трубка фільтра, а в середній частині є похилий канал, що з'єднує вимірювальну порожнину з індикаторною порожниною, заповненою розчинним індикатором, що утворює замок, який з'єднує корпус пристрою з ручкою для кріплення пристрою до стінки ємності з очищеною водою.

11. Пристрій по п. 10, який відрізняється тим, що розчинний індикатор виконаний зі спресованої легкорозчинної речовини, наприклад цукру чи солі.

Текст

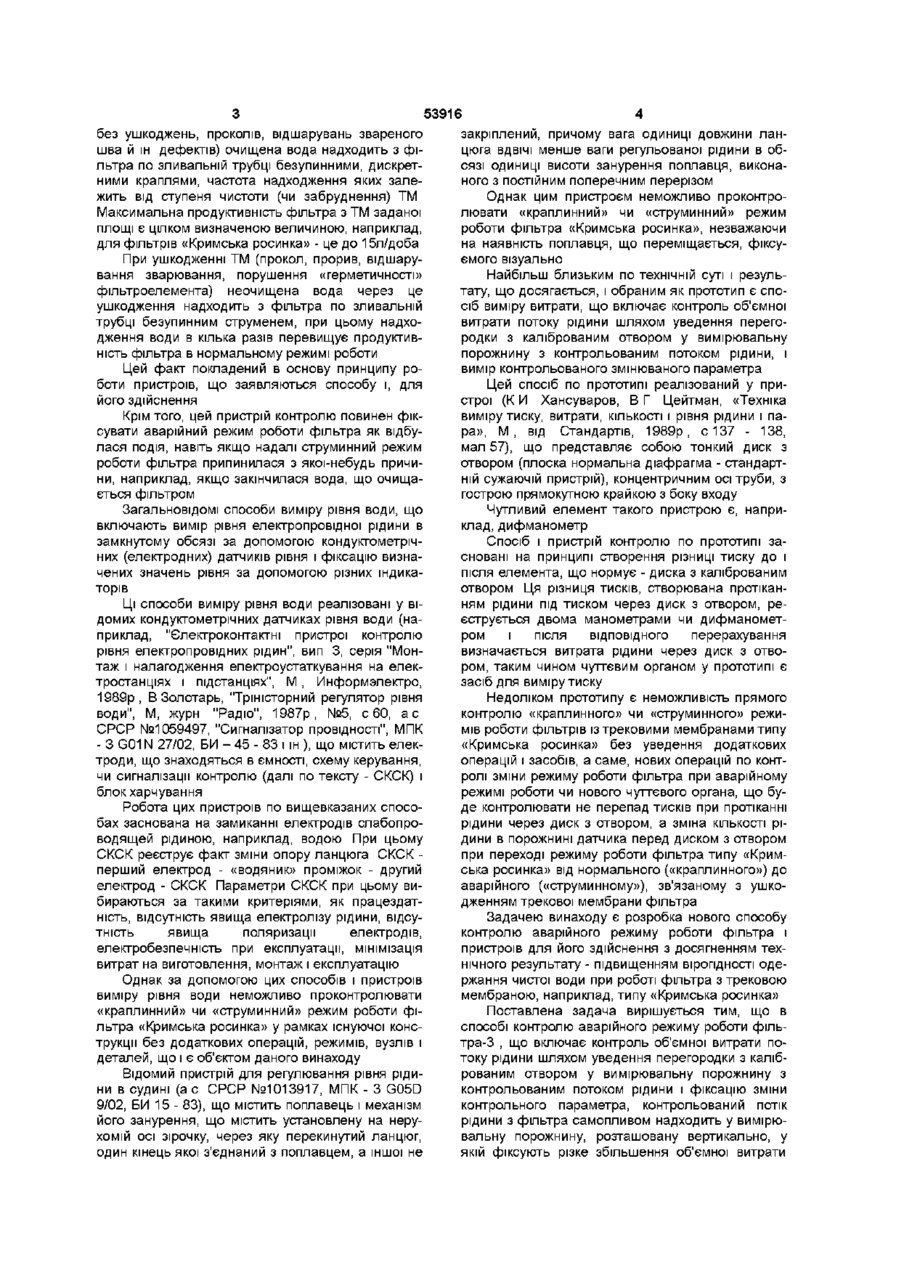

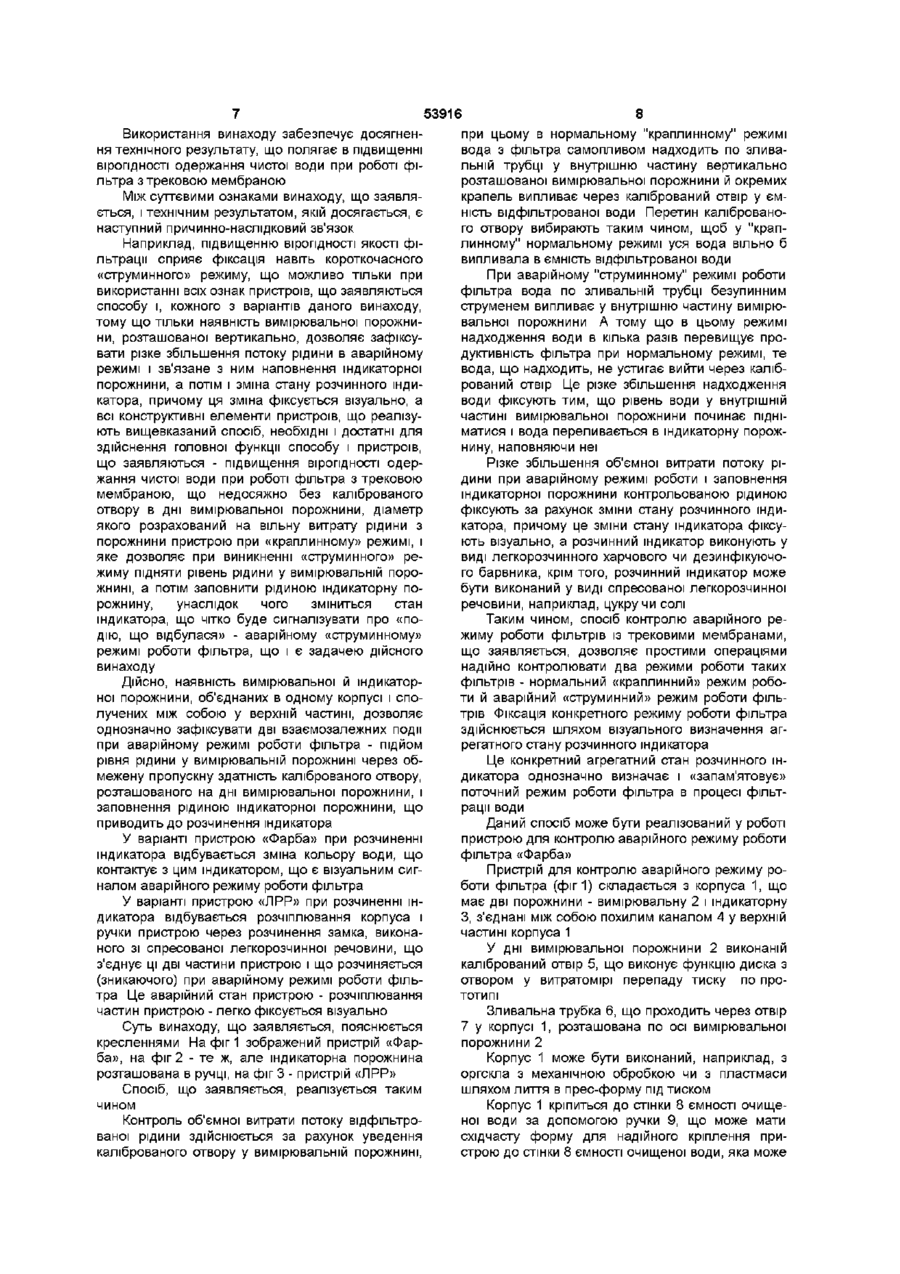

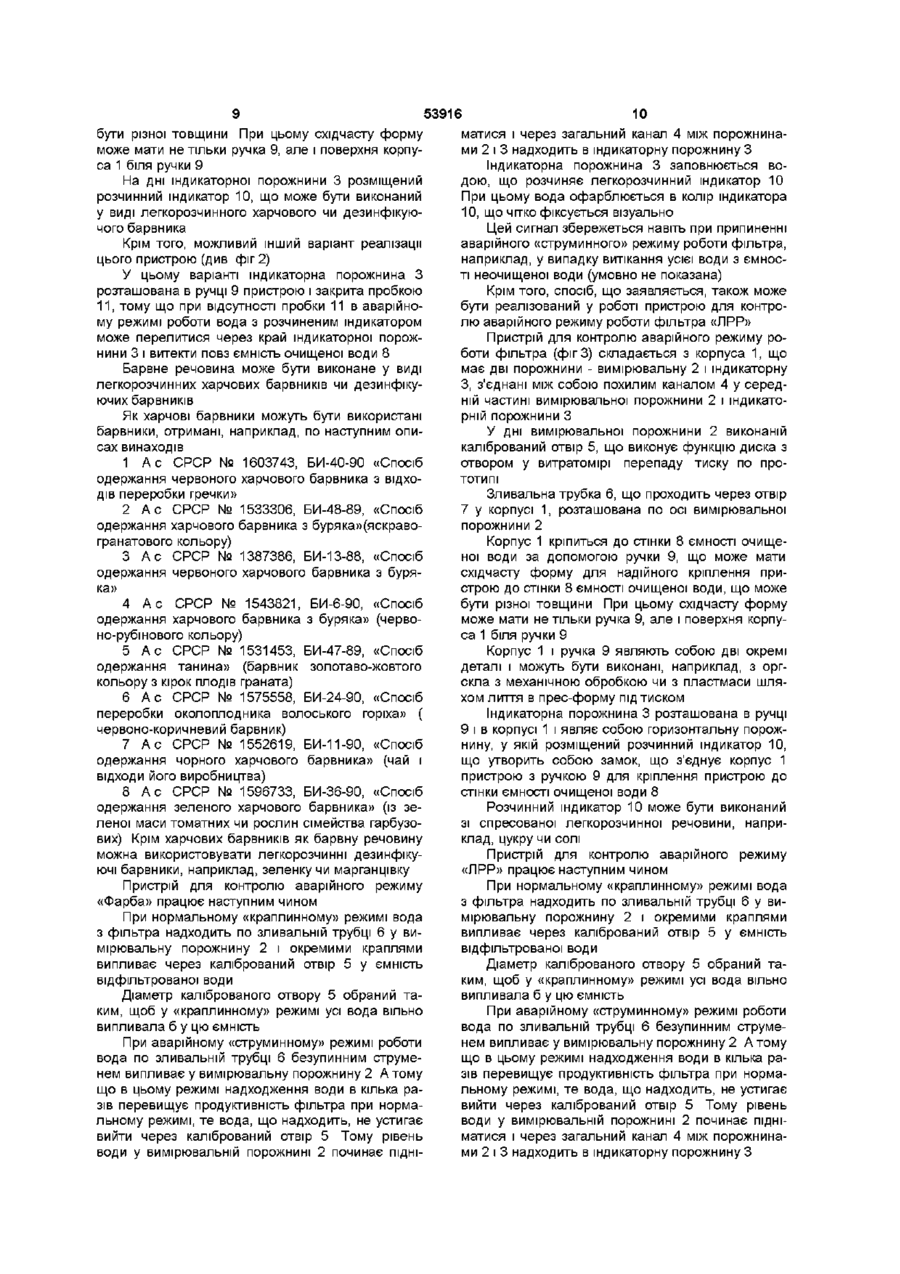

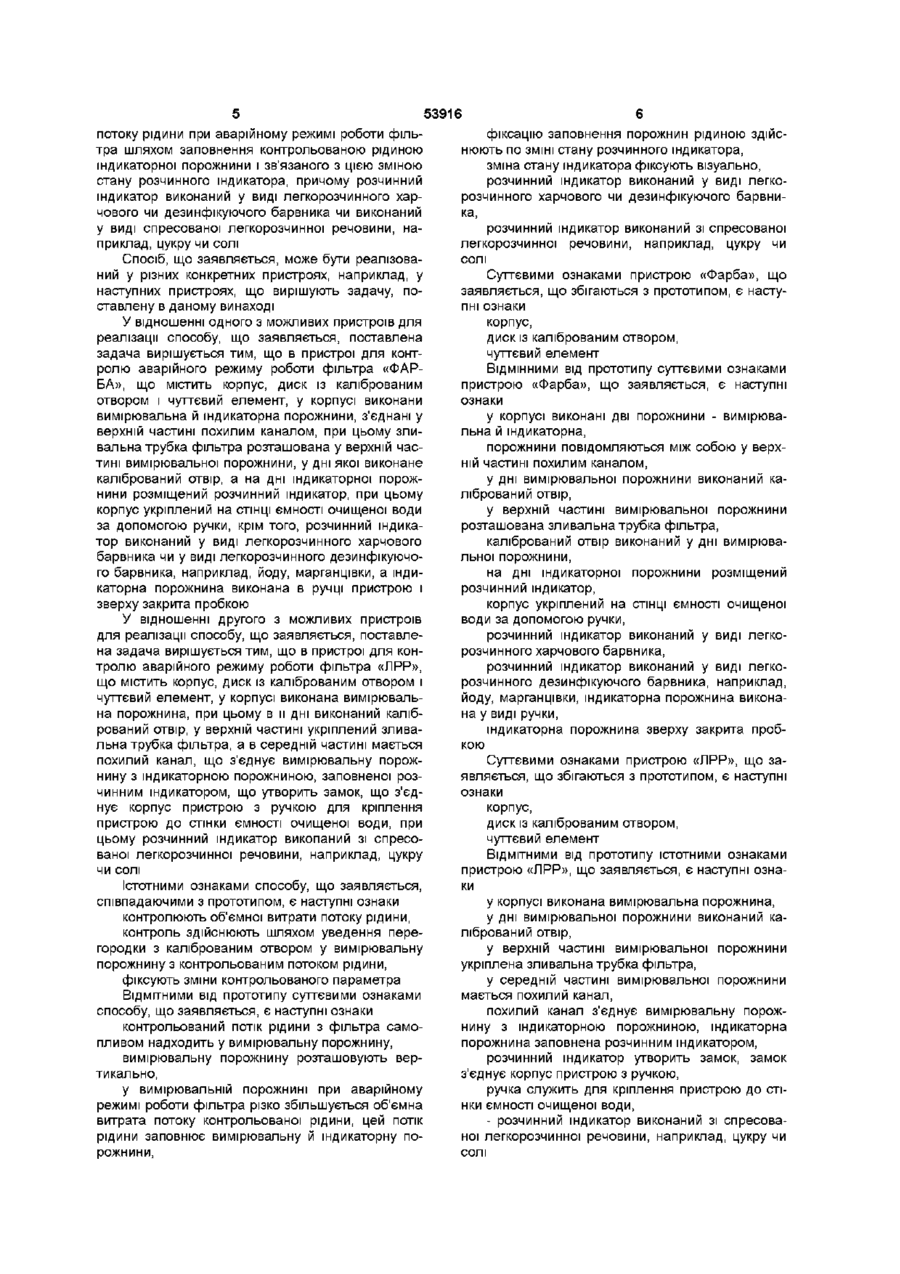

1 Спосіб контролю аварійного режиму роботи фільтра, що включає контроль об'ємної витрати потоку рідини шляхом введення перегородки з каліброваним отвором у вимірювальну порожнину з контрольованим потоком рідини і фіксацію зміни контрольованого параметра, який відрізняється тим, що контрольований потік рідини з фільтра самопливом надходить у вимірювальну порожнину, розташовану вертикально, у якій фіксують різке збільшення об'ємної витрати потоку рідини при аварійному режимі роботи фільтра при заповненні контрольованою рідиною індикаторної порожнини за зв'язаною з цим зміною стану розчинного індикатора 2 Спосіб по п 1, який відрізняється тим, що зміну стану індикатора фіксують візуально 3 Спосіб по п 1, який відрізняється тим, що розчинний індикатор виконаний у вигляді легкорозчинного харчового чи дезинфікуючого барвника 4 Спосіб по п 1, який відрізняється тим, що розчинний індикатор виконаний зі спресованої легкорозчинної речовини, наприклад цукру чи солі 5 Пристрій для контролю аварійного режиму роботи фільтра, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що в корпусі виконані вимірювальна й індикаторна порожнини, з'єднані у верхній частині похилим каналом, при цьому зливальна трубка фільтра розташована у верхній частині вимірювальної порожнини, у дні якої виконаний калібрований отвір, а на дні індикаторної порожнини розміщений розчинний індикатор, при цьому корпус укріплений на СТІНЦІ ємності з очищеною водою за допомогою ручки 6 Пристрій по п 5, який відрізняється тим, що розчинний індикатор виконаний у вигляді легкорозчинного харчового барвника 7 Пристрій по п 5, який відрізняється тим, що розчинний індикатор виконаний у вигляді легкорозчинного дезинфікуючого барвника, наприклад йоду, марганцівки 8 Пристрій по п 5, який відрізняється тим, що індикаторна порожнина виконана в ручці пристрою 9 Пристрій по пп 5 і 8, який відрізняється тим, що індикаторна порожнина зверху закрита пробкою 10 Пристрій для контролю аварійного режиму роботи фільтра, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що в корпусі виконана вимірювальна порожнина, при цьому в и дні виконаний калібрований отвір, у верхній частині укріплена зливальна трубка фільтра, а в середній частині є похилий канал, що з'єднує вимірювальну порожнину з індикаторною порожниною, заповненою розчинним індикатором, що утворює замок, який з'єднує корпус пристрою з ручкою для кріплення пристрою до стінки ємності з очищеною водою 11 Пристрій по п 10, який відрізняється тим, що розчинний індикатор виконаний зі спресованої легкорозчинної речовини, наприклад цукру чи солі Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до способів і пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, (О CO ю без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроелемента) неочищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристроїв, що заявляються способу і, для його здійснення Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Загальновідомі способи виміру рівня води, що включають вимір рівня електропровідної рідини в замкнутому обсязі за допомогою кондуктометрічних (електродних) датчиків рівня і фіксацію визначених значень рівня за допомогою різних індикаторів Ці способи виміру рівня води реалізовані у відомих кондуктометрічних датчиках рівня води (наприклад, "Єлектроконтактні пристрої контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М , Информэлектро, 1989р, В Золотарь, "Тріністорний регулятор рівня води", М, журн "Радіо", 1987р, №5, с 60, ас СРСР №1059497, "Сигналізатор провідності", МПК - З G01N 27/02, БИ - 45 - 83 і ш ), що містить електроди, що знаходяться в ємності, схему керування, чи сигналізації контролю (далі по тексту - СКСК) і блок харчування Робота цих пристроїв по вищевказаних способах заснована на замиканні електродів слабопроводящей рідиною, наприклад, водою При цьому СКСК реєструє факт зміни опору ланцюга СКСК перший електрод - «водяник» проміжок - другий електрод - СКСК Параметри СКСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак за допомогою цих способів і пристроїв виміру рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додаткових операцій, режимів, вузлів і деталей, що і є об'єктом даного винаходу Відомий пристрій для регулювання рівня рідини в судині (а с СРСР №1013917, МПК - З G05D 9/02, БИ 15 - 83), що містить поплавець і механізм його занурення, що містить установлену на нерухомій осі зірочку, через яку перекинутий ланцюг, один кінець якої з'єднаний з поплавцем, а іншої не 53916 закріплений, причому вага одиниці довжини ланцюга ВДВІЧІ менше ваги регульованої рідини в обсязі одиниці висоти занурення поплавця, виконаного з постійним поперечним перерізом Однак цим пристроєм неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка», незважаючи на наявність поплавця, що переміщається, фіксуємого візуально Найбільш близьким по технічній суті і результату, що досягається, і обраним як прототип є спосіб виміру витрати, що включає контроль об'ємної витрати потоку рідини шляхом уведення перегородки з каліброваним отвором у вимірювальну порожнину з контрольованим потоком рідини, і вимір контрольованого змінюваного параметра Цей спосіб по прототипі реалізований у пристрої (К И Хансуваров, В Г Цейтман, «Техніка виміру тиску, витрати, КІЛЬКОСТІ І рівня рідини і пара», М, від Стандартів, 1989р, с 137 - 138, мал 57), що представляє собою тонкий диск з отвором (плоска нормальна діафрагма - стандартній сужаючій пристрій), концентричним осі труби, з гострою прямокутною крайкою з боку входу Чутливий елемент такого пристрою є, наприклад, дифманометр Спосіб і пристрій контролю по прототипі засновані на принципі створення різниці тиску до і після елемента, що нормує - диска з каліброваним отвором Ця різниця тисків, створювана протіканням рідини під тиском через диск з отвором, реєструється двома манометрами чи дифманометром і після ВІДПОВІДНОГО перерахування визначається витрата рідини через диск з отвором, таким чином чуттєвим органом у прототипі є засіб для виміру тиску Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу «Кримська росинка» без уведення додаткових операцій і засобів, а саме, нових операцій по контролі зміни режиму роботи фільтра при аварійному режимі роботи чи нового чуттєвого органа, що буде контролювати не перепад тисків при протіканні рідини через диск з отвором, а зміна КІЛЬКОСТІ рідини в порожнині датчика перед диском з отвором при переході режиму роботи фільтра типу «Кримська росинка» від нормального («краплинного») до аварійного («струминному»), зв'язаному з ушкодженням трекової мембрани фільтра Задачею винаходу є розробка нового способу контролю аварійного режиму роботи фільтра і пристроїв для його здійснення з досягненням технічного результату - підвищенням вірогідності одержання чистої води при роботі фільтра з трековою мембраною, наприклад, типу «Кримська росинка» Поставлена задача вирішується тим, що в способі контролю аварійного режиму роботи фільтра-3 , що включає контроль об'ємної витрати потоку рідини шляхом уведення перегородки з каліброваним отвором у вимірювальну порожнину з контрольованим потоком рідини і фіксацію зміни контрольного параметра, контрольований потік рідини з фільтра самопливом надходить у вимірювальну порожнину, розташовану вертикально, у якій фіксують різке збільшення об'ємної витрати 53916 потоку рідини при аварійному режимі роботи фільтра шляхом заповнення контрольованою рідиною індикаторної порожнини і зв'язаного з цією зміною стану розчинного індикатора, причому розчинний індикатор виконаний у виді легкорозчинного харчового чи дезинфікуючого барвника чи виконаний у виді спресованої легкорозчинної речовини, наприклад, цукру чи солі Спосіб, що заявляється, може бути реалізований у різних конкретних пристроях, наприклад, у наступних пристроях, що вирішують задачу, поставлену в даному винаході У відношенні одного з можливих пристроїв для реалізації способу, що заявляється, поставлена задача вирішується тим, що в пристрої для контролю аварійного режиму роботи фільтра «ФАРБА», що містить корпус, диск із каліброваним отвором і чуттєвий елемент, у корпусі виконани вимірювальна й індикаторна порожнини, з'єднані у верхній частині похилим каналом, при цьому зливальна трубка фільтра розташована у верхній частині вимірювальної порожнини, у дні якої виконане калібрований отвір, а на дні індикаторної порожнини розміщений розчинний індикатор, при цьому корпус укріплений на СТІНЦІ ЄМНОСТІ очищеної води за допомогою ручки, крім того, розчинний індикатор виконаний у виді легкорозчинного харчового барвника чи у виді легкорозчинного дезинфікуючого барвника, наприклад, йоду, марганцівки, а індикаторна порожнина виконана в ручці пристрою і зверху закрита пробкою У відношенні другого з можливих пристроїв для реалізації способу, що заявляється, поставлена задача вирішується тим, що в пристрої для контролю аварійного режиму роботи фільтра «ЛРР», що містить корпус, диск із каліброваним отвором і чуттєвий елемент, у корпусі виконана вимірювальна порожнина, при цьому в и дні виконаний калібрований отвір, у верхній частині укріплений зливальна трубка фільтра, а в середній частині мається похилий канал, що з'єднує вимірювальну порожнину з індикаторною порожниною, заповненої розчинним індикатором, що утворить замок, що з'єднує корпус пристрою з ручкою для кріплення пристрою до стінки ємності очищеної води, при цьому розчинний індикатор викопаний зі спресованої легкорозчинної речовини, наприклад, цукру ЧИ СОЛІ Істотними ознаками способу, що заявляється, співпадаючими з прототипом, є наступні ознаки контролюють об'ємної витрати потоку рідини, контроль здійснюють шляхом уведення перегородки з каліброваним отвором у вимірювальну порожнину з контрольованим потоком рідини, фіксують зміни контрольованого параметра ВІДМІТНИМИ ВІД прототипу суттєвими ознаками способу, що заявляється, є наступні ознаки контрольований потік рідини з фільтра самопливом надходить у вимірювальну порожнину, вимірювальну порожнину розташовують вертикально, у вимірювальній порожнині при аварійному режимі роботи фільтра різко збільшується об'ємна витрата потоку контрольованої рідини, цей потік рідини заповнює вимірювальну й індикаторну порожнини, фіксацію заповнення порожнин рідиною здійснюють по ЗМІНІ стану розчинного індикатора, зміна стану індикатора фіксують візуально, розчинний індикатор виконаний у виді легкорозчинного харчового чи дезинфікуючого барвника, розчинний індикатор виконаний зі спресованої легкорозчинної речовини, наприклад, цукру чи солі Суттєвими ознаками пристрою «Фарба», що заявляється, що збігаються з прототипом, є наступні ознаки корпус, диск із каліброваним отвором, чуттєвий елемент ВІДМІННИМИ ВІД прототипу суттєвими ознаками пристрою «Фарба», що заявляється, є наступні ознаки у корпусі виконані дві порожнини - вимірювальна й індикаторна, порожнини повідомляються між собою у верхній частині похилим каналом, у дні вимірювальної порожнини виконаний калібрований отвір, у верхній частині вимірювальної порожнини розташована зливальна трубка фільтра, калібрований отвір виконаний у дні вимірювальної порожнини, на дні індикаторної порожнини розміщений розчинний індикатор, корпус укріплений на СТІНЦІ ЄМНОСТІ очищеної води за допомогою ручки, розчинний індикатор виконаний у виді легкорозчинного харчового барвника, розчинний індикатор виконаний у виді легкорозчинного дезинфікуючого барвника, наприклад, йоду, марганцівки, індикаторна порожнина виконана у виді ручки, індикаторна порожнина зверху закрита пробкою Суттєвими ознаками пристрою «ЛРР», що заявляється, що збігаються з прототипом, є наступні ознаки корпус, диск із каліброваним отвором, чуттєвий елемент ВІДМІТНИМИ ВІД прототипу істотними ознаками пристрою «ЛРР», що заявляється, є наступні ознаки у корпусі виконана вимірювальна порожнина, у дні вимірювальної порожнини виконаний калібрований отвір, у верхній частині вимірювальної порожнини укріплена зливальна трубка фільтра, у середній частині вимірювальної порожнини мається похилий канал, похилий канал з'єднує вимірювальну порожнину з індикаторною порожниною, індикаторна порожнина заповнена розчинним індикатором, розчинний індикатор утворить замок, замок з'єднує корпус пристрою з ручкою, ручка служить для кріплення пристрою до стінки ємності очищеної води, - розчинний індикатор виконаний зі спресованої легкорозчинної речовини, наприклад, цукру чи солі 53916 8 при цьому в нормальному краплинному режимі вода з фільтра самопливом надходить по зливальній трубці у внутрішню частину вертикально розташованої вимірювальної порожнини й окремих крапель випливає через калібрований отвір у ємність відфільтрованої води Перетин каліброваного отвору вибирають таким чином, щоб у "краплинному" нормальному режимі уся вода вільно б випливала в ємність відфільтрованої води При аварійному "струминному" режимі роботи фільтра вода по зливальній трубці безупинним струменем випливає у внутрішню частину вимірювальної порожнини А тому що в цьому режимі надходження води в кілька разів перевищує продуктивність фільтра при нормальному режимі, те вода, що надходить, не устигає вийти через калібрований отвір Це різке збільшення надходження води фіксують тим, що рівень води у внутрішній частині вимірювальної порожнини починає підніматися і вода переливається в індикаторну порожнину, наповняючи неї Різке збільшення об'ємної витрати потоку рідини при аварійному режимі роботи і заповнення індикаторної порожнини контрольованою рідиною фіксують за рахунок зміни стану розчинного індикатора, причому це зміни стану індикатора фіксують візуально, а розчинний індикатор виконують у виді легкорозчинного харчового чи дезинфікуючого барвника, крім того, розчинний індикатор може бути виконаний у виді спресованої легкорозчинної речовини, наприклад, цукру чи солі Таким чином, спосіб контролю аварійного режиму роботи фільтрів із трековими мембранами, що заявляється, дозволяє простими операціями надійно контролювати два режими роботи таких фільтрів - нормальний «краплинний» режим робоДійсно, наявність вимірювальної й індикаторти й аварійний «струминний» режим роботи фільної порожнини, об'єднаних в одному корпусі і спотрів Фіксація конкретного режиму роботи фільтра лучених між собою у верхній частині, дозволяє здійснюється шляхом візуального визначення агоднозначно зафіксувати дві взаємозалежних події регатного стану розчинного індикатора при аварійному режимі роботи фільтра - підйом рівня рідини у вимірювальній порожнині через обЦе конкретний агрегатний стан розчинного інмежену пропускну здатність каліброваного отвору, дикатора однозначно визначає і «запам'ятовує» розташованого на дні вимірювальної порожнини, і поточний режим роботи фільтра в процесі фільтзаповнення рідиною індикаторної порожнини, що рації води приводить до розчинення індикатора Даний спосіб може бути реалізований у роботі пристрою для контролю аварійного режиму роботи У варіанті пристрою «Фарба» при розчиненні фільтра «Фарба» індикатора відбувається зміна кольору води, що контактує з цим індикатором, що є візуальним сигПристрій для контролю аварійного режиму роналом аварійного режиму роботи фільтра боти фільтра (фиг 1) складається з корпуса 1, що має дві порожнини - вимірювальну 2 і індикаторну У варіанті пристрою «ЛРР» при розчиненні інЗ, з'єднані між собою похилим каналом 4 у верхній дикатора відбувається розчіплювання корпуса і частині корпуса 1 ручки пристрою через розчинення замка, виконаного зі спресованої легкорозчинної речовини, що У дні вимірювальної порожнини 2 виконаній з'єднує ці дві частини пристрою і що розчиняється калібрований отвір 5, що виконує функцію диска з (зникаючого) при аварійному режимі роботи фільотвором у витратомірі перепаду тиску по протра Це аварійний стан пристрою - розчіплювання тотипі частин пристрою - легко фіксується візуально Зливальна трубка 6, що проходить через отвір 7 у корпусі 1, розташована по осі вимірювальної Суть винаходу, що заявляється, пояснюється порожнини 2 кресленнями На фіг 1 зображений пристрій «Фарба», на фіг 2 - те ж, але індикаторна порожнина Корпус 1 може бути виконаний, наприклад, з розташована в ручці, на фіг 3 - пристрій «ЛРР» оргскла з механічною обробкою чи з пластмаси шляхом лиття в прес-форму під тиском Спосіб, що заявляється, реалізується таким чином Корпус 1 кріпиться до стінки 8 ємності очищеКонтроль об'ємної витрати потоку відфільтроної води за допомогою ручки 9, що може мати ваної рідини здійснюється за рахунок уведення східчасту форму для надійного кріплення прикаліброваного отвору у вимірювальній порожнині, строю до стінки 8 ємності очищеної води, яка може Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі фільтра з трековою мембраною Між суттєвими ознаками винаходу, що заявляється, і технічним результатом, якій досягається, є наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму, що можливо тільки при використанні всіх ознак пристроїв, що заявляються способу і, кожного з варіантів даного винаходу, тому що тільки наявність вимірювальної порожнини, розташованої вертикально, дозволяє зафіксувати різке збільшення потоку рідини в аварійному режимі і зв'язане з ним наповнення індикаторної порожнини, а потім і зміна стану розчинного індикатора, причому ця зміна фіксується візуально, а всі конструктивні елементи пристроїв, що реалізують вищевказаний спосіб, необхідні і достатні для здійснення головної функції способу і пристроїв, що заявляються - підвищення вірогідності одержання чистої води при роботі фільтра з трековою мембраною, що недосяжно без каліброваного отвору в дні вимірювальної порожнини, діаметр якого розрахований на вільну витрату рідини з порожнини пристрою при «краплинному» режимі, і яке дозволяє при виникненні «струминного» режиму підняти рівень рідини у вимірювальній порожнині, а потім заповнити рідиною індикаторну порожнину, унаслідок чого зміниться стан індикатора, що чітко буде сигналізувати про «подію, що відбулася» - аварійному «струминному» режимі роботи фільтра, що і є задачею дійсного винаходу 53916 10 бути різної товщини При цьому східчасту форму матися і через загальний канал 4 між порожнинаможе мати не тільки ручка 9, але і поверхня корпуми 2 і З надходить в індикаторну порожнину З са 1 біля ручки 9 Індикаторна порожнина 3 заповнюється воНа дні індикаторної порожнини 3 розміщений дою, що розчиняє легкорозчинний індикатор 10 розчинний індикатор 10, що може бути виконаний При цьому вода офарблюється в колір індикатора у виді легкорозчинного харчового чи дезинфікую10, що чітко фіксується візуально чого барвника Цей сигнал збережеться навіть при припиненні Крім того, можливий інший варіант реалізації аварійного «струминного» режиму роботи фільтра, цього пристрою (див фіг 2) наприклад, у випадку витікання усієї води з ємності неочищеної води (умовно не показана) У цьому варіанті індикаторна порожнина З розташована в ручці 9 пристрою і закрита пробкою Крім того, спосіб, що заявляється, також може 11, тому що при відсутності пробки 11 в аварійнобути реалізований у роботі пристрою для контрому режимі роботи вода з розчиненим індикатором лю аварійного режиму роботи фільтра «ЛРР» може перелитися через край індикаторної порожПристрій для контролю аварійного режиму ронини 3 і витекти повз ємність очищеної води 8 боти фільтра (фігЗ) складається з корпуса 1, що має дві порожнини - вимірювальну 2 і індикаторну Барвне речовина може бути виконане у виді З, з'єднані між собою похилим каналом 4 у середлегкорозчинних харчових барвників чи дезинфікуній частині вимірювальної порожнини 2 і індикатоючих барвників рній порожнини З Як харчові барвники можуть бути використані барвники, отримані, наприклад, по наступним опиУ дні вимірювальної порожнини 2 виконаній сах винаходів калібрований отвір 5, що виконує функцію диска з отвором у витратомірі перепаду тиску по про1 А с СРСР № 1603743, БИ-40-90 «Спосіб тотипі одержання червоного харчового барвника з ВІДХОДІВ переробки гречки» Зливальна трубка 6, що проходить через отвір 7 у корпусі 1, розташована по осі вимірювальної 2 А с СРСР № 1533306, БИ-48-89, «Спосіб порожнини 2 одержання харчового барвника з буряка»(яскравогранатового кольору) Корпус 1 кріпиться до стінки 8 ємності очище3 А с СРСР № 1387386, БИ-13-88, «Спосіб ної води за допомогою ручки 9, що може мати одержання червоного харчового барвника з бурясхідчасту форму для надійного кріплення прика» строю до стінки 8 ємності очищеної води, що може бути різної товщини При цьому східчасту форму 4 А с СРСР № 1543821, БИ-6-90, «Спосіб може мати не тільки ручка 9, але і поверхня корпуодержання харчового барвника з буряка» (червоса 1 біля ручки 9 но-рубінового кольору) 5 А с СРСР № 1531453, БИ-47-89, «Спосіб Корпус 1 і ручка 9 являють собою дві окремі одержання танина» (барвник золотаво-жовтого деталі і можуть бути виконані, наприклад, з оргкольору з кірок плодів граната) скла з механічною обробкою чи з пластмаси шляхом лиття в прес-форму підтиском 6 А с СРСР № 1575558, БИ-24-90, «Спосіб переробки околоплодника волоського горіха» ( Індикаторна порожнина 3 розташована в ручці червоно-коричневий барвник) 9 і в корпусі 1 і являє собою горизонтальну порожнину, у якій розміщений розчинний індикатор 10, 7 А с СРСР № 1552619, БИ-11-90, «Спосіб що утворить собою замок, що з'єднує корпус 1 одержання чорного харчового барвника» (чай і пристрою з ручкою 9 для кріплення пристрою до відходи його виробництва) стінки ємності очищеної води 8 8 А с СРСР № 1596733, БИ-36-90, «Спосіб одержання зеленого харчового барвника» (із зеРозчинний індикатор 10 може бути виконаний леної маси томатних чи рослин сімейства гарбузозі спресованої легкорозчинної речовини, напривих) Крім харчових барвників як барвну речовину клад, цукру чи солі можна використовувати легкорозчинні дезинфікуПристрій для контролю аварійного режиму ючі барвники, наприклад, зеленку чи марганцівку «ЛРР» працює наступним чином Пристрій для контролю аварійного режиму При нормальному «краплинному» режимі вода «Фарба» працює наступним чином з фільтра надходить по зливальній трубці 6 у вимірювальну порожнину 2 і окремими краплями При нормальному «краплинному» режимі вода випливає через калібрований отвір 5 у ємність з фільтра надходить по зливальній трубці 6 у вивідфільтрованої води мірювальну порожнину 2 і окремими краплями випливає через калібрований отвір 5 у ємність Діаметр каліброваного отвору 5 обраний тавідфільтрованої води ким, щоб у «краплинному» режимі усі вода вільно випливала б у цю ємність Діаметр каліброваного отвору 5 обраний таким, щоб у «краплинному» режимі усі вода вільно При аварійному «струминному» режимі роботи випливала б у цю ємність вода по зливальній трубці 6 безупинним струменем випливає у вимірювальну порожнину 2 А тому При аварійному «струминному» режимі роботи що в цьому режимі надходження води в кілька равода по зливальній трубці 6 безупинним струмезів перевищує продуктивність фільтра при норманем випливає у вимірювальну порожнину 2 А тому льному режимі, те вода, що надходить, не устигає що в цьому режимі надходження води в кілька равийти через калібрований отвір 5 Тому рівень зів перевищує продуктивність фільтра при нормаводи у вимірювальній порожнині 2 починає піднільному режимі, те вода, що надходить, не устигає матися і через загальний канал 4 між порожнинавийти через калібрований отвір 5 Тому рівень ми 2 і З надходить в індикаторну порожнину З води у вимірювальній порожнині 2 починає підні 53916 12 11 Замок, що з'єднує корпус 1 і ручку 9 і виконаний режим роботи фільтра, легко фіксується візуний зі спресованої легкорозчинної речовини, конально тактує з водою і внаслідок цього починає розчиняПісля ЗМІНИ ушкодженого фільтроєлемента тися ЦІЄЮ ВОДОЮ обоє ці пристрої для контролю аварійного режиму роботи фільтра «Фарба» і «ЛРВ» можуть бути поА тому що ЩІЛЬНІСТЬ пресування легкорозчинвторно використані по своєму призначенню ної речовини обрана з умови утримання цим розчинним індикатором незначних вагових навантаТаким чином, можна зробити висновок, що жень (не більш 50Г), те через нетривалий інтервал розглянуті вище пристрої мають «пам'ять» на одичасу (не більш 1 - 2хв) середня частина індикатора ничне і короткочасне спрацьовування аварійного розчиниться цією водою і пристрій розпадеться на режиму і цей стан запам'ятовування аварійного двох частин - ручку 9, що буде знаходитися зовні сигналу забезпечується без електроніки, а тільки ємності очищеної води 8, і корпус 1 зі зливальною за рахунок спеціального конструктивного виконантрубкою 6, що будуть знаходитися усередині ємня пристроїв, описаних у дійсному описі винаходу ності очищеної води 8 й у формулі винаходу Це стан пристрою, що сигналізує про аварій Фіг.1 Фіг.2 53916 ФІГ.З OB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 14

Дивитися

Додаткова інформація

Назва патенту англійською

Method for detecting abnormal operation mode of a filter (variant 3) and the devices "farba" and "lrr" for realization of the method

Автори англійською

Savitskyi Volodymyr Mykolaiovych, Bekirov Eskender Alimovych

Назва патенту російською

Способ обнаружения ненормального режима работы фильтра (вариант 3) и устройства "фарба" и "лрр" для осуществления способа

Автори російською

Савицкий Владимир Николаевич, Бекиров Эскендер Алимович

МПК / Мітки

МПК: G01F 13/00, G01L 7/00

Мітки: пристрої, реалізації, спосіб, режиму, фільтра-3, контролю, фарба, лрр, роботи, аварійного
