Пневматичний висівний апарат барабанного типу

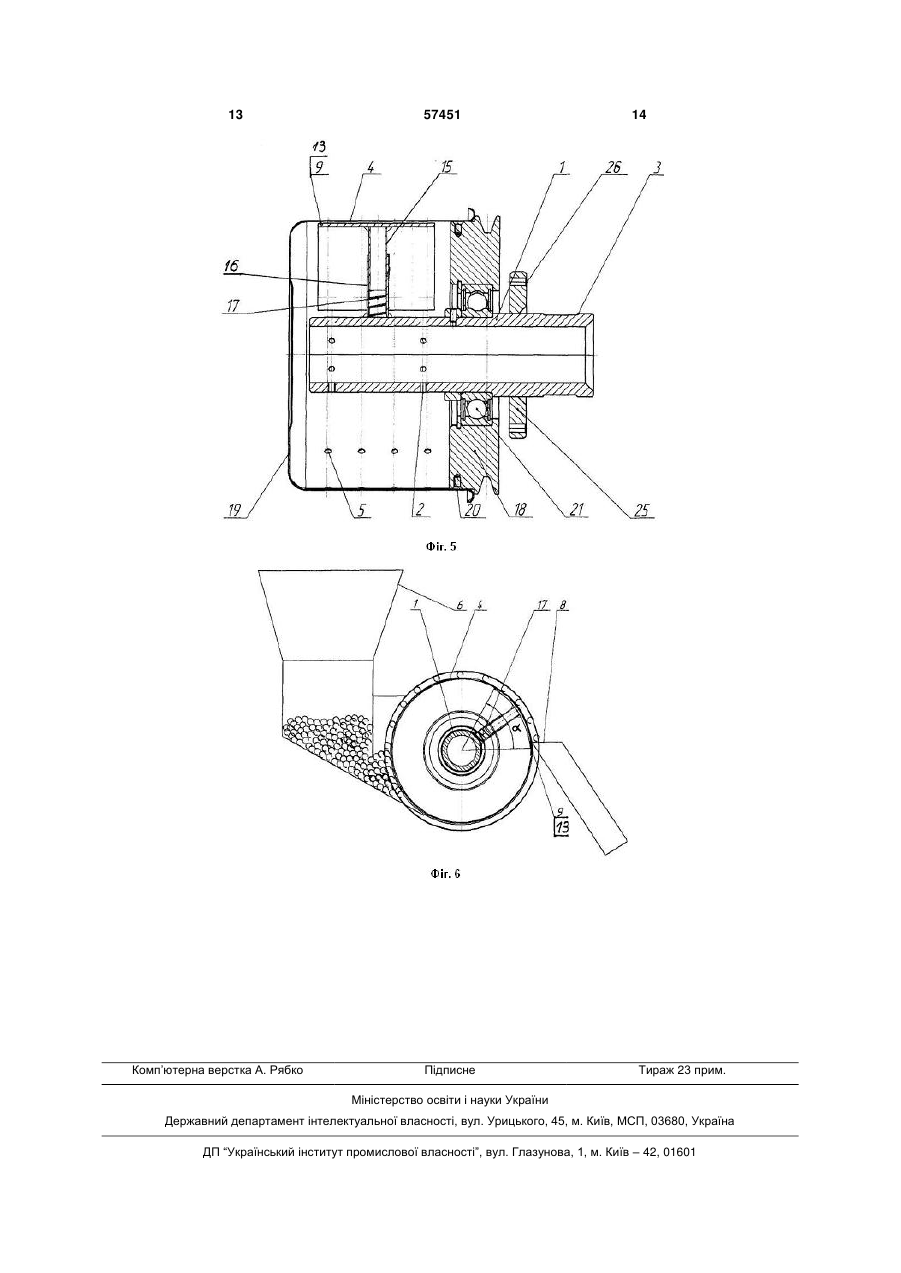

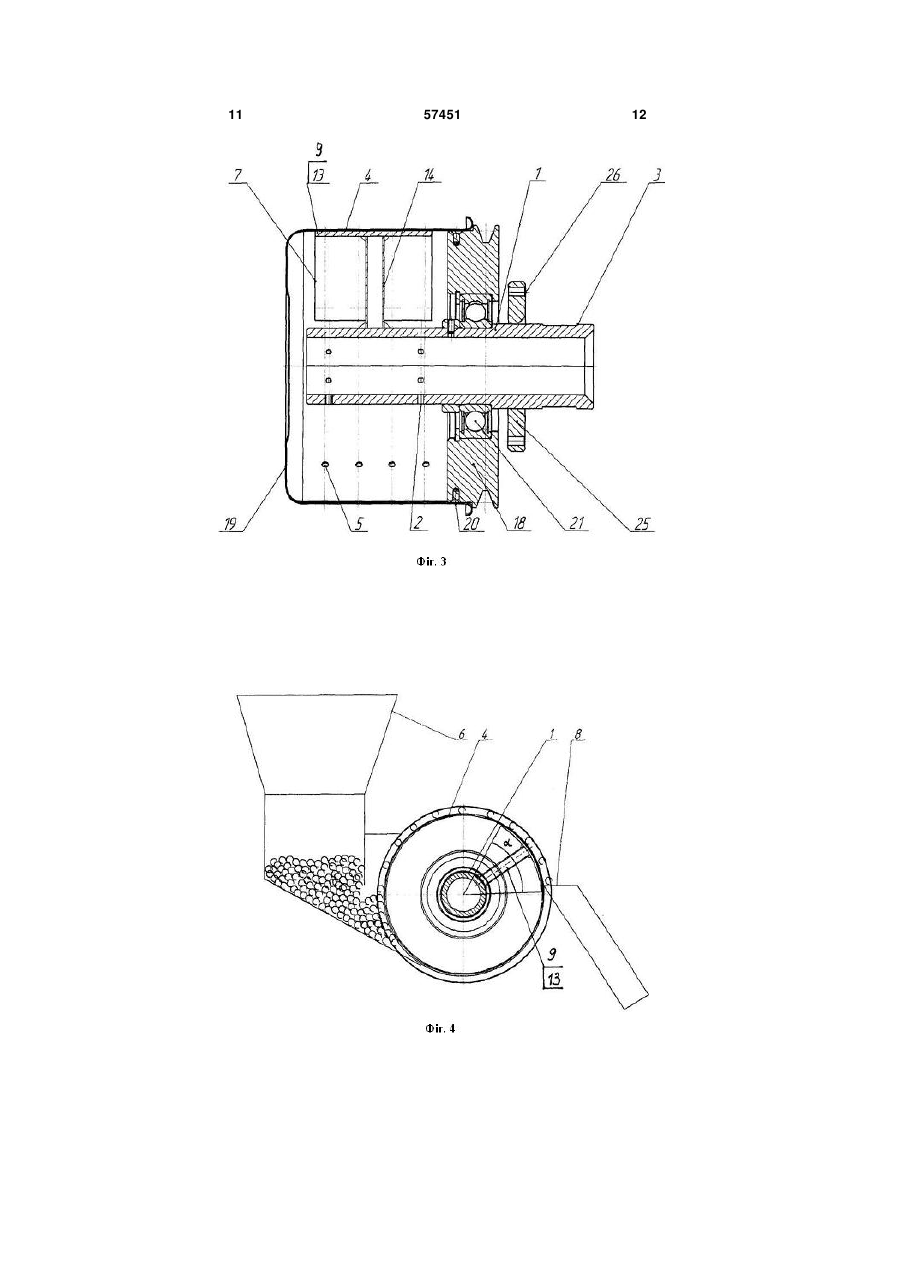

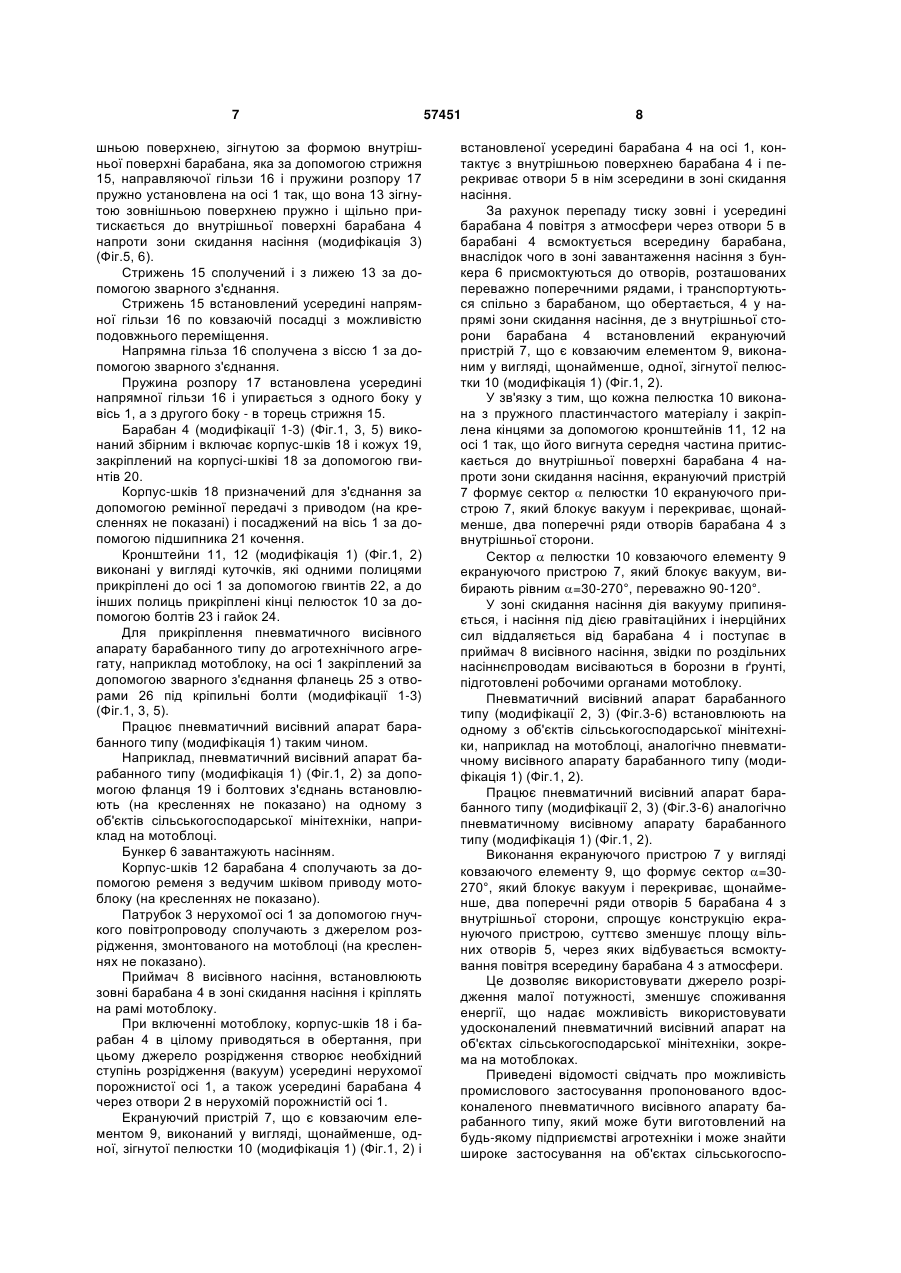

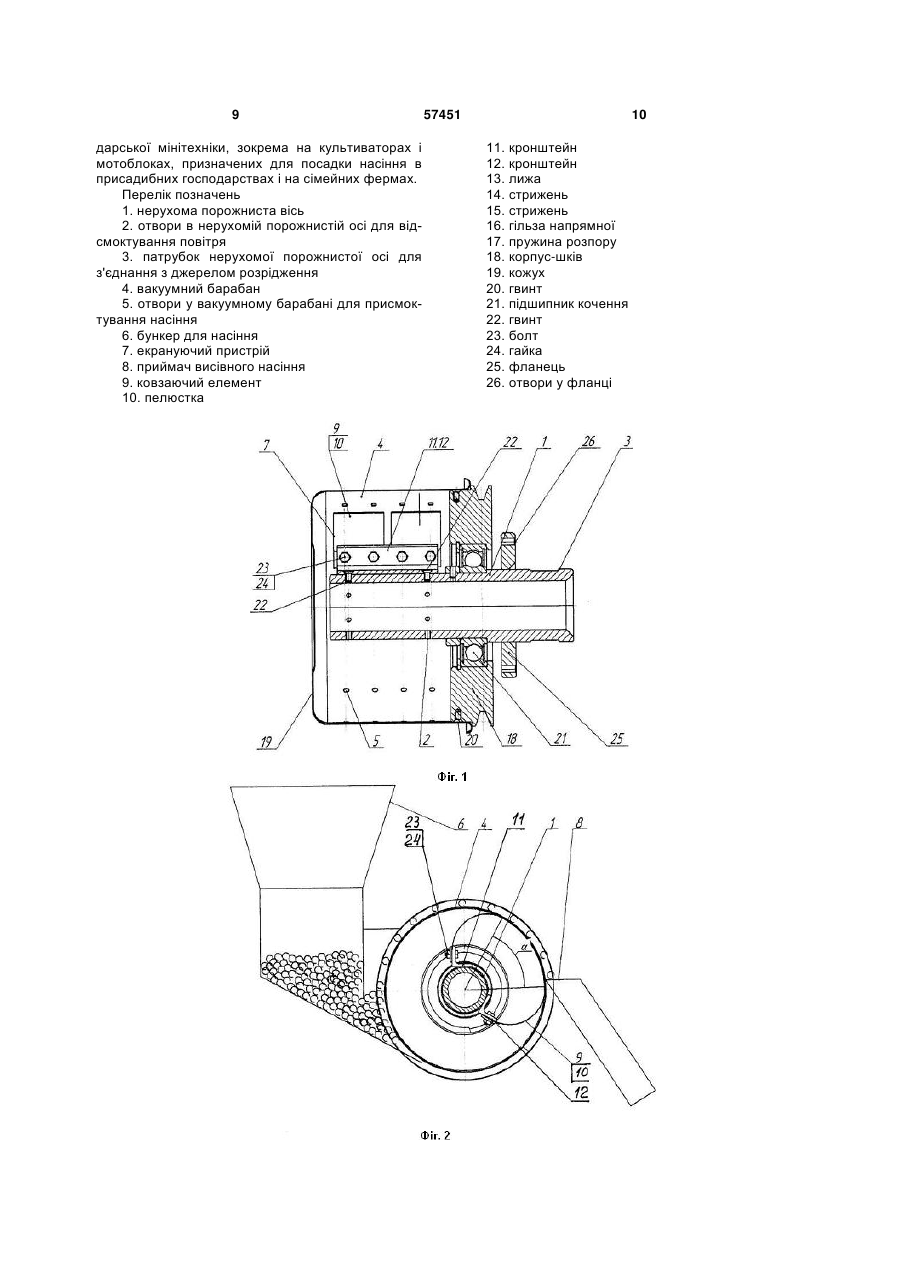

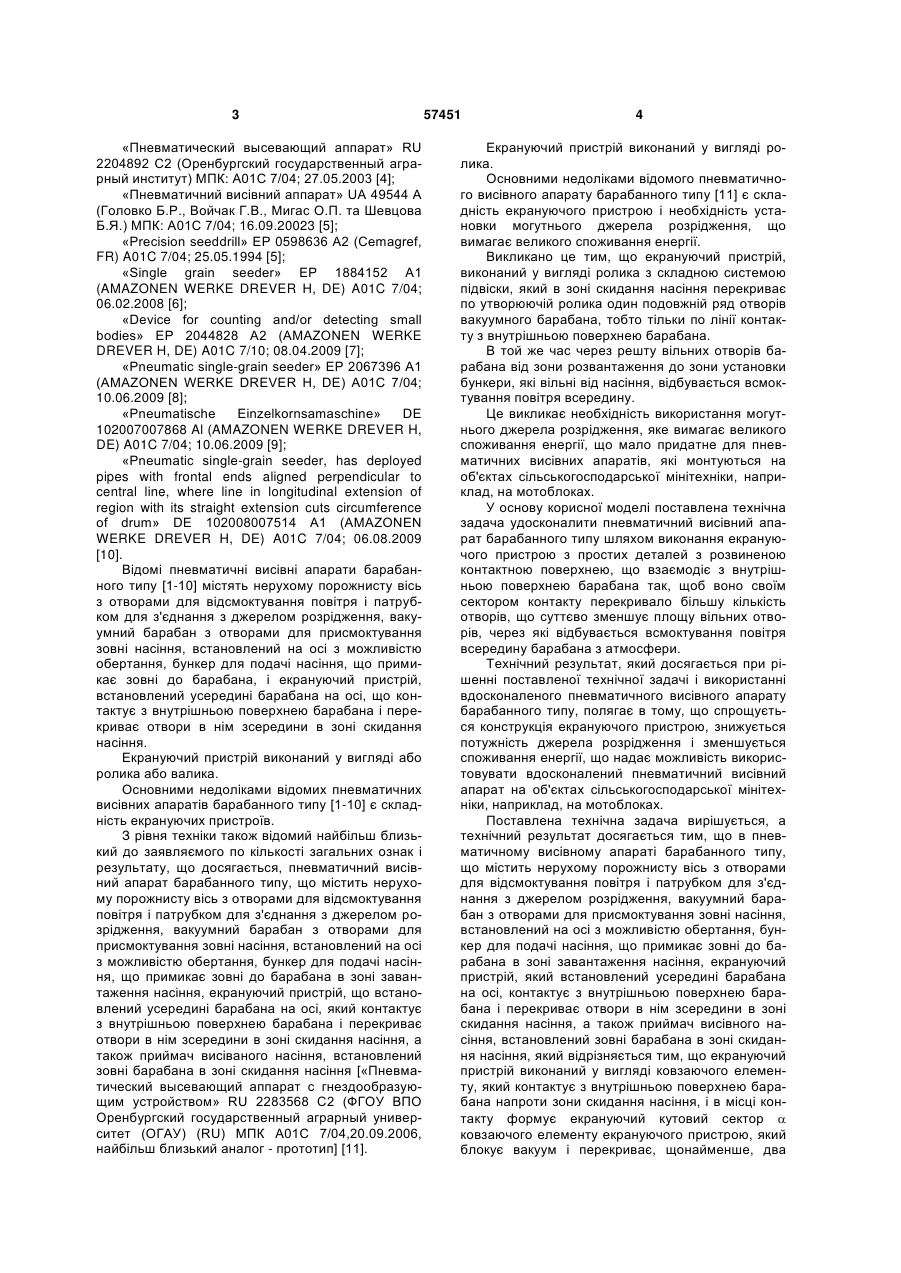

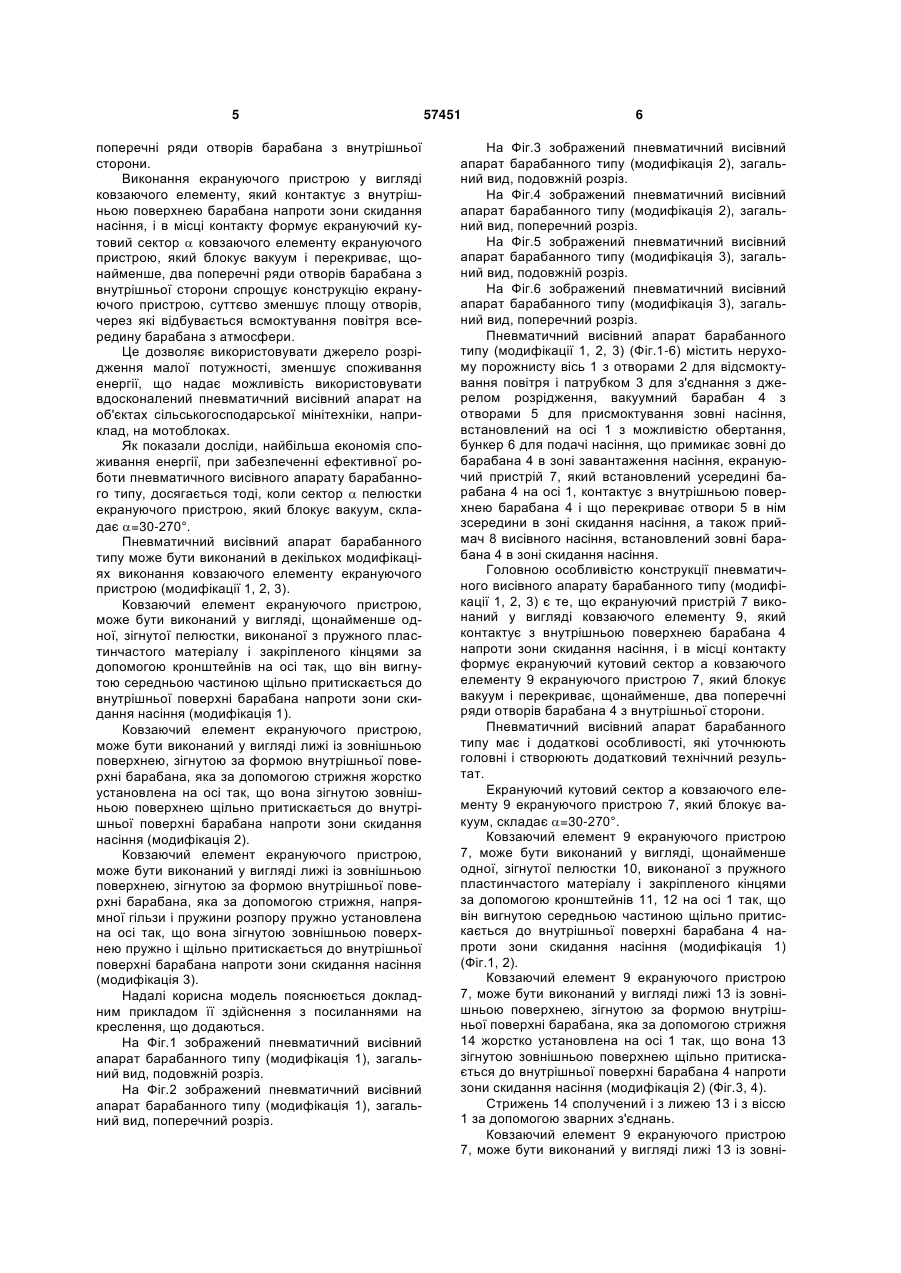

1. Пневматичний висівний апарат барабанного типу, що містить нерухому порожнисту вісь (1) з отворами (2) для відсмоктування повітря і патрубком (3) для з'єднання з джерелом розрідження, вакуумний барабан (4) з отворами (5) для присмоктування зовні насіння, встановлений на осі (1) з можливістю обертання, бункер (6) для подачі насіння, що примикає зовні до барабана (4) в зоні завантаження насіння, екрануючий пристрій (7), який встановлений усередині барабана (4) на осі (1), контактує з внутрішньою поверхнею барабана (4) і перекриває отвори (5) в ньому зсередини в зоні скидання насіння, а також приймач (8) висівного насіння, встановлений зовні барабана (4) в зоні скидання насіння, який відрізняється тим, що екрануючий пристрій (7) виконаний у вигляді ковзаючого елемента (9), який контактує з внутрішньою поверхнею барабана (4) напроти зони скидання насіння і в місці контакту формує екрануючий кутовий сектор  ковзаючого елемента (9) екрануючого пристрою (7), який блокує вакуум і перекриває щонайменше два поперечні ряди отворів барабана (4) з внутрішньої сторони. 2. Пневматичний висівний апарат барабанного типу за п. 1, який відрізняється тим, що екрануючий кутовий сектор  ковзаючого елемента (9) ек U 2 (11) 1 3 «Пневматический высевающий аппарат» RU 2204892 С2 (Оренбургский государственный аграрный институт) МПК: А01С 7/04; 27.05.2003 [4]; «Пневматичний висівний аппарат» UA 49544 А (Головко Б.Р., Войчак Г.В., Мигас О.П. та Шевцова Б.Я.) МПК: А01С 7/04; 16.09.20023 [5]; «Precision seeddrill» ЕР 0598636 А2 (Cemagref, FR) A01C 7/04; 25.05.1994 [5]; «Single grain seeder» EP 1884152 A1 (AMAZONEN WERKE DREVER H, DE) A01C 7/04; 06.02.2008 [6]; «Device for counting and/or detecting small bodies» EP 2044828 A2 (AMAZONEN WERKE DREVER H, DE) A01C 7/10; 08.04.2009 [7]; «Pneumatic single-grain seeder» EP 2067396 A1 (AMAZONEN WERKE DREVER H, DE) A01С 7/04; 10.06.2009 [8]; «Pneumatische Einzelkornsamaschine» DE 102007007868 Al (AMAZONEN WERKE DREVER H, DE) A01C 7/04; 10.06.2009 [9]; «Pneumatic single-grain seeder, has deployed pipes with frontal ends aligned perpendicular to central line, where line in longitudinal extension of region with its straight extension cuts circumference of drum» DE 102008007514 A1 (AMAZONEN WERKE DREVER H, DE) A01C 7/04; 06.08.2009 [10]. Відомі пневматичні висівні апарати барабанного типу [1-10] містять нерухому порожнисту вісь з отворами для відсмоктування повітря і патрубком для з'єднання з джерелом розрідження, вакуумний барабан з отворами для присмоктування зовні насіння, встановлений на осі з можливістю обертання, бункер для подачі насіння, що примикає зовні до барабана, і екрануючий пристрій, встановлений усередині барабана на осі, що контактує з внутрішньою поверхнею барабана і перекриває отвори в нім зсередини в зоні скидання насіння. Екрануючий пристрій виконаний у вигляді або ролика або валика. Основними недоліками відомих пневматичних висівних апаратів барабанного типу [1-10] є складність екрануючих пристроїв. З рівня техніки також відомий найбільш близький до заявляємого по кількості загальних ознак і результату, що досягається, пневматичний висівний апарат барабанного типу, що містить нерухому порожнисту вісь з отворами для відсмоктування повітря і патрубком для з'єднання з джерелом розрідження, вакуумний барабан з отворами для присмоктування зовні насіння, встановлений на осі з можливістю обертання, бункер для подачі насіння, що примикає зовні до барабана в зоні завантаження насіння, екрануючий пристрій, що встановлений усередині барабана на осі, який контактує з внутрішньою поверхнею барабана і перекриває отвори в нім зсередини в зоні скидання насіння, а також приймач висіваного насіння, встановлений зовні барабана в зоні скидання насіння [«Пневматический высевающий аппарат с гнездообразующим устройством» RU 2283568 С2 (ФГОУ ВПО Оренбургский государственный аграрный университет (ОГАУ) (RU) МПК А01С 7/04,20.09.2006, найбільш близький аналог - прототип] [11]. 57451 4 Екрануючий пристрій виконаний у вигляді ролика. Основними недоліками відомого пневматичного висівного апарату барабанного типу [11] є складність екрануючого пристрою і необхідність установки могутнього джерела розрідження, що вимагає великого споживання енергії. Викликано це тим, що екрануючий пристрій, виконаний у вигляді ролика з складною системою підвіски, який в зоні скидання насіння перекриває по утворюючій ролика один подовжній ряд отворів вакуумного барабана, тобто тільки по лінії контакту з внутрішньою поверхнею барабана. В той же час через решту вільних отворів барабана від зони розвантаження до зони установки бункери, які вільні від насіння, відбувається всмоктування повітря всередину. Це викликає необхідність використання могутнього джерела розрідження, яке вимагає великого споживання енергії, що мало придатне для пневматичних висівних апаратів, які монтуються на об'єктах сільськогосподарської мінітехніки, наприклад, на мотоблоках. У основу корисної моделі поставлена технічна задача удосконалити пневматичний висівний апарат барабанного типу шляхом виконання екрануючого пристрою з простих деталей з розвиненою контактною поверхнею, що взаємодіє з внутрішньою поверхнею барабана так, щоб воно своїм сектором контакту перекривало більшу кількість отворів, що суттєво зменшує площу вільних отворів, через які відбувається всмоктування повітря всередину барабана з атмосфери. Технічний результат, який досягається при рішенні поставленої технічної задачі і використанні вдосконаленого пневматичного висівного апарату барабанного типу, полягає в тому, що спрощується конструкція екрануючого пристрою, знижується потужність джерела розрідження і зменшується споживання енергії, що надає можливість використовувати вдосконалений пневматичний висівний апарат на об'єктах сільськогосподарської мінітехніки, наприклад, на мотоблоках. Поставлена технічна задача вирішується, а технічний результат досягається тим, що в пневматичному висівному апараті барабанного типу, що містить нерухому порожнисту вісь з отворами для відсмоктування повітря і патрубком для з'єднання з джерелом розрідження, вакуумний барабан з отворами для присмоктування зовні насіння, встановлений на осі з можливістю обертання, бункер для подачі насіння, що примикає зовні до барабана в зоні завантаження насіння, екрануючий пристрій, який встановлений усередині барабана на осі, контактує з внутрішньою поверхнею барабана і перекриває отвори в нім зсередини в зоні скидання насіння, а також приймач висівного насіння, встановлений зовні барабана в зоні скидання насіння, який відрізняється тим, що екрануючий пристрій виконаний у вигляді ковзаючого елементу, який контактує з внутрішньою поверхнею барабана напроти зони скидання насіння, і в місці контакту формує екрануючий кутовий сектор  ковзаючого елементу екрануючого пристрою, який блокує вакуум і перекриває, щонайменше, два 5 поперечні ряди отворів барабана з внутрішньої сторони. Виконання екрануючого пристрою у вигляді ковзаючого елементу, який контактує з внутрішньою поверхнею барабана напроти зони скидання насіння, і в місці контакту формує екрануючий кутовий сектор  ковзаючого елементу екрануючого пристрою, який блокує вакуум і перекриває, щонайменше, два поперечні ряди отворів барабана з внутрішньої сторони спрощує конструкцію екрануючого пристрою, суттєво зменшує площу отворів, через які відбувається всмоктування повітря всередину барабана з атмосфери. Це дозволяє використовувати джерело розрідження малої потужності, зменшує споживання енергії, що надає можливість використовувати вдосконалений пневматичний висівний апарат на об'єктах сільськогосподарської мінітехніки, наприклад, на мотоблоках. Як показали досліди, найбільша економія споживання енергії, при забезпеченні ефективної роботи пневматичного висівного апарату барабанного типу, досягається тоді, коли сектор  пелюстки екрануючого пристрою, який блокує вакуум, складає =30-270°. Пневматичний висівний апарат барабанного типу може бути виконаний в декількох модифікаціях виконання ковзаючого елементу екрануючого пристрою (модифікації 1, 2, 3). Ковзаючий елемент екрануючого пристрою, може бути виконаний у вигляді, щонайменше одної, зігнутої пелюстки, виконаної з пружного пластинчастого матеріалу і закріпленого кінцями за допомогою кронштейнів на осі так, що він вигнутою середньою частиною щільно притискається до внутрішньої поверхні барабана напроти зони скидання насіння (модифікація 1). Ковзаючий елемент екрануючого пристрою, може бути виконаний у вигляді лижі із зовнішньою поверхнею, зігнутою за формою внутрішньої поверхні барабана, яка за допомогою стрижня жорстко установлена на осі так, що вона зігнутою зовнішньою поверхнею щільно притискається до внутрішньої поверхні барабана напроти зони скидання насіння (модифікація 2). Ковзаючий елемент екрануючого пристрою, може бути виконаний у вигляді лижі із зовнішньою поверхнею, зігнутою за формою внутрішньої поверхні барабана, яка за допомогою стрижня, напрямної гільзи і пружини розпору пружно установлена на осі так, що вона зігнутою зовнішньою поверхнею пружно і щільно притискається до внутрішньої поверхні барабана напроти зони скидання насіння (модифікація 3). Надалі корисна модель пояснюється докладним прикладом її здійснення з посиланнями на креслення, що додаються. На Фіг.1 зображений пневматичний висівний апарат барабанного типу(модифікація 1), загальний вид, подовжній розріз. На Фіг.2 зображений пневматичний висівний апарат барабанного типу (модифікація 1), загальний вид, поперечний розріз. 57451 6 На Фіг.3 зображений пневматичний висівний апарат барабанного типу (модифікація 2), загальний вид, подовжній розріз. На Фіг.4 зображений пневматичний висівний апарат барабанного типу (модифікація 2), загальний вид, поперечний розріз. На Фіг.5 зображений пневматичний висівний апарат барабанного типу (модифікація 3), загальний вид, подовжній розріз. На Фіг.6 зображений пневматичний висівний апарат барабанного типу (модифікація 3), загальний вид, поперечний розріз. Пневматичний висівний апарат барабанного типу (модифікації 1, 2, 3) (Фіг.1-6) містить нерухому порожнисту вісь 1 з отворами 2 для відсмоктування повітря і патрубком 3 для з'єднання з джерелом розрідження, вакуумний барабан 4 з отворами 5 для присмоктування зовні насіння, встановлений на осі 1 з можливістю обертання, бункер 6 для подачі насіння, що примикає зовні до барабана 4 в зоні завантаження насіння, екрануючий пристрій 7, який встановлений усередині барабана 4 на осі 1, контактує з внутрішньою поверхнею барабана 4 і що перекриває отвори 5 в нім зсередини в зоні скидання насіння, а також приймач 8 висівного насіння, встановлений зовні барабана 4 в зоні скидання насіння. Головною особливістю конструкції пневматичного висівного апарату барабанного типу (модифікації 1, 2, 3) є те, що екрануючий пристрій 7 виконаний у вигляді ковзаючого елементу 9, який контактує з внутрішньою поверхнею барабана 4 напроти зони скидання насіння, і в місці контакту формує екрануючий кутовий сектор а ковзаючого елементу 9 екрануючого пристрою 7, який блокує вакуум і перекриває, щонайменше, два поперечні ряди отворів барабана 4 з внутрішньої сторони. Пневматичний висівний апарат барабанного типу має і додаткові особливості, які уточнюють головні і створюють додатковий технічний результат. Екрануючий кутовий сектор а ковзаючого елементу 9 екрануючого пристрою 7, який блокує вакуум, складає =30-270°. Ковзаючий елемент 9 екрануючого пристрою 7, може бути виконаний у вигляді, щонайменше одної, зігнутої пелюстки 10, виконаної з пружного пластинчастого матеріалу і закріпленого кінцями за допомогою кронштейнів 11, 12 на осі 1 так, що він вигнутою середньою частиною щільно притискається до внутрішньої поверхні барабана 4 напроти зони скидання насіння (модифікація 1) (Фіг.1, 2). Ковзаючий елемент 9 екрануючого пристрою 7, може бути виконаний у вигляді лижі 13 із зовнішньою поверхнею, зігнутою за формою внутрішньої поверхні барабана, яка за допомогою стрижня 14 жорстко установлена на осі 1 так, що вона 13 зігнутою зовнішньою поверхнею щільно притискається до внутрішньої поверхні барабана 4 напроти зони скидання насіння (модифікація 2) (Фіг.3, 4). Стрижень 14 сполучений і з лижею 13 і з віссю 1 за допомогою зварних з'єднань. Ковзаючий елемент 9 екрануючого пристрою 7, може бути виконаний у вигляді лижі 13 із зовні 7 шньою поверхнею, зігнутою за формою внутрішньої поверхні барабана, яка за допомогою стрижня 15, направляючої гільзи 16 і пружини розпору 17 пружно установлена на осі 1 так, що вона 13 зігнутою зовнішньою поверхнею пружно і щільно притискається до внутрішньої поверхні барабана 4 напроти зони скидання насіння (модифікація 3) (Фіг.5, 6). Стрижень 15 сполучений і з лижею 13 за допомогою зварного з'єднання. Стрижень 15 встановлений усередині напрямної гільзи 16 по ковзаючій посадці з можливістю подовжнього переміщення. Напрямна гільза 16 сполучена з віссю 1 за допомогою зварного з'єднання. Пружина розпору 17 встановлена усередині напрямної гільзи 16 і упирається з одного боку у вісь 1, а з другого боку - в торець стрижня 15. Барабан 4 (модифікації 1-3) (Фіг.1, 3, 5) виконаний збірним і включає корпус-шків 18 і кожух 19, закріплений на корпусі-шківі 18 за допомогою гвинтів 20. Корпус-шків 18 призначений для з'єднання за допомогою ремінної передачі з приводом (на кресленнях не показані) і посаджений на вісь 1 за допомогою підшипника 21 кочення. Кронштейни 11, 12 (модифікація 1) (Фіг.1, 2) виконані у вигляді куточків, які одними полицями прикріплені до осі 1 за допомогою гвинтів 22, а до інших полиць прикріплені кінці пелюсток 10 за допомогою болтів 23 і гайок 24. Для прикріплення пневматичного висівного апарату барабанного типу до агротехнічного агрегату, наприклад мотоблоку, на осі 1 закріплений за допомогою зварного з'єднання фланець 25 з отворами 26 під кріпильні болти (модифікації 1-3) (Фіг.1, 3, 5). Працює пневматичний висівний апарат барабанного типу (модифікація 1) таким чином. Наприклад, пневматичний висівний апарат барабанного типу (модифікація 1) (Фіг.1, 2) за допомогою фланця 19 і болтових з'єднань встановлюють (на кресленнях не показано) на одному з об'єктів сільськогосподарської мінітехніки, наприклад на мотоблоці. Бункер 6 завантажують насінням. Корпус-шків 12 барабана 4 сполучають за допомогою ременя з ведучим шківом приводу мотоблоку (на кресленнях не показано). Патрубок 3 нерухомої осі 1 за допомогою гнучкого повітропроводу сполучають з джерелом розрідження, змонтованого на мотоблоці (на кресленнях не показано). Приймач 8 висівного насіння, встановлюють зовні барабана 4 в зоні скидання насіння і кріплять на рамі мотоблоку. При включенні мотоблоку, корпус-шків 18 і барабан 4 в цілому приводяться в обертання, при цьому джерело розрідження створює необхідний ступінь розрідження (вакуум) усередині нерухомої порожнистої осі 1, а також усередині барабана 4 через отвори 2 в нерухомій порожнистій осі 1. Екрануючий пристрій 7, що є ковзаючим елементом 9, виконаний у вигляді, щонайменше, одної, зігнутої пелюстки 10 (модифікація 1) (Фіг.1, 2) і 57451 8 встановленої усередині барабана 4 на осі 1, контактує з внутрішньою поверхнею барабана 4 і перекриває отвори 5 в нім зсередини в зоні скидання насіння. За рахунок перепаду тиску зовні і усередині барабана 4 повітря з атмосфери через отвори 5 в барабані 4 всмоктується всередину барабана, внаслідок чого в зоні завантаження насіння з бункера 6 присмоктуються до отворів, розташованих переважно поперечними рядами, і транспортуються спільно з барабаном, що обертається, 4 у напрямі зони скидання насіння, де з внутрішньої сторони барабана 4 встановлений екрануючий пристрій 7, що є ковзаючим елементом 9, виконаним у вигляді, щонайменше, одної, зігнутої пелюстки 10 (модифікація 1) (Фіг.1, 2). У зв'язку з тим, що кожна пелюстка 10 виконана з пружного пластинчастого матеріалу і закріплена кінцями за допомогою кронштейнів 11, 12 на осі 1 так, що його вигнута середня частина притискається до внутрішньої поверхні барабана 4 напроти зони скидання насіння, екрануючий пристрій 7 формує сектор  пелюстки 10 екрануючого пристрою 7, який блокує вакуум і перекриває, щонайменше, два поперечні ряди отворів барабана 4 з внутрішньої сторони. Сектор  пелюстки 10 ковзаючого елементу 9 екрануючого пристрою 7, який блокує вакуум, вибирають рівним =30-270°, переважно 90-120°. У зоні скидання насіння дія вакууму припиняється, і насіння під дією гравітаційних і інерційних сил віддаляється від барабана 4 і поступає в приймач 8 висівного насіння, звідки по роздільних насіннєпроводам висіваються в борозни в ґрунті, підготовлені робочими органами мотоблоку. Пневматичний висівний апарат барабанного типу (модифікації 2, 3) (Фіг.3-6) встановлюють на одному з об'єктів сільськогосподарської мінітехніки, наприклад на мотоблоці, аналогічно пневматичному висівного апарату барабанного типу (модифікація 1) (Фіг.1, 2). Працює пневматичний висівний апарат барабанного типу (модифікації 2, 3) (Фіг.3-6) аналогічно пневматичному висівному апарату барабанного типу (модифікація 1) (Фіг.1, 2). Виконання екрануючого пристрою 7 у вигляді ковзаючого елементу 9, що формує сектор =30270°, який блокує вакуум і перекриває, щонайменше, два поперечні ряди отворів 5 барабана 4 з внутрішньої сторони, спрощує конструкцію екрануючого пристрою, суттєво зменшує площу вільних отворів 5, через яких відбувається всмоктування повітря всередину барабана 4 з атмосфери. Це дозволяє використовувати джерело розрідження малої потужності, зменшує споживання енергії, що надає можливість використовувати удосконалений пневматичний висівний апарат на об'єктах сільськогосподарської мінітехніки, зокрема на мотоблоках. Приведені відомості свідчать про можливість промислового застосування пропонованого вдосконаленого пневматичного висівного апарату барабанного типу, який може бути виготовлений на будь-якому підприємстві агротехніки і може знайти широке застосування на об'єктах сільськогоспо 9 дарської мінітехніки, зокрема на культиваторах і мотоблоках, призначених для посадки насіння в присадибних господарствах і на сімейних фермах. Перелік позначень 1. нерухома порожниста вісь 2. отвори в нерухомій порожнистій осі для відсмоктування повітря 3. патрубок нерухомої порожнистої осі для з'єднання з джерелом розрідження 4. вакуумний барабан 5. отвори у вакуумному барабані для присмоктування насіння 6. бункер для насіння 7. екрануючий пристрій 8. приймач висівного насіння 9. ковзаючий елемент 10. пелюстка 57451 10 11. кронштейн 12. кронштейн 13. лижа 14. стрижень 15. стрижень 16. гільза напрямної 17. пружина розпору 18. корпус-шків 19. кожух 20. гвинт 21. підшипник кочення 22. гвинт 23. болт 24. гайка 25. фланець 26. отвори у фланці 11 57451 12 13 Комп’ютерна верстка А. Рябко 57451 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
