Спосіб розміщення кабелю під плитою

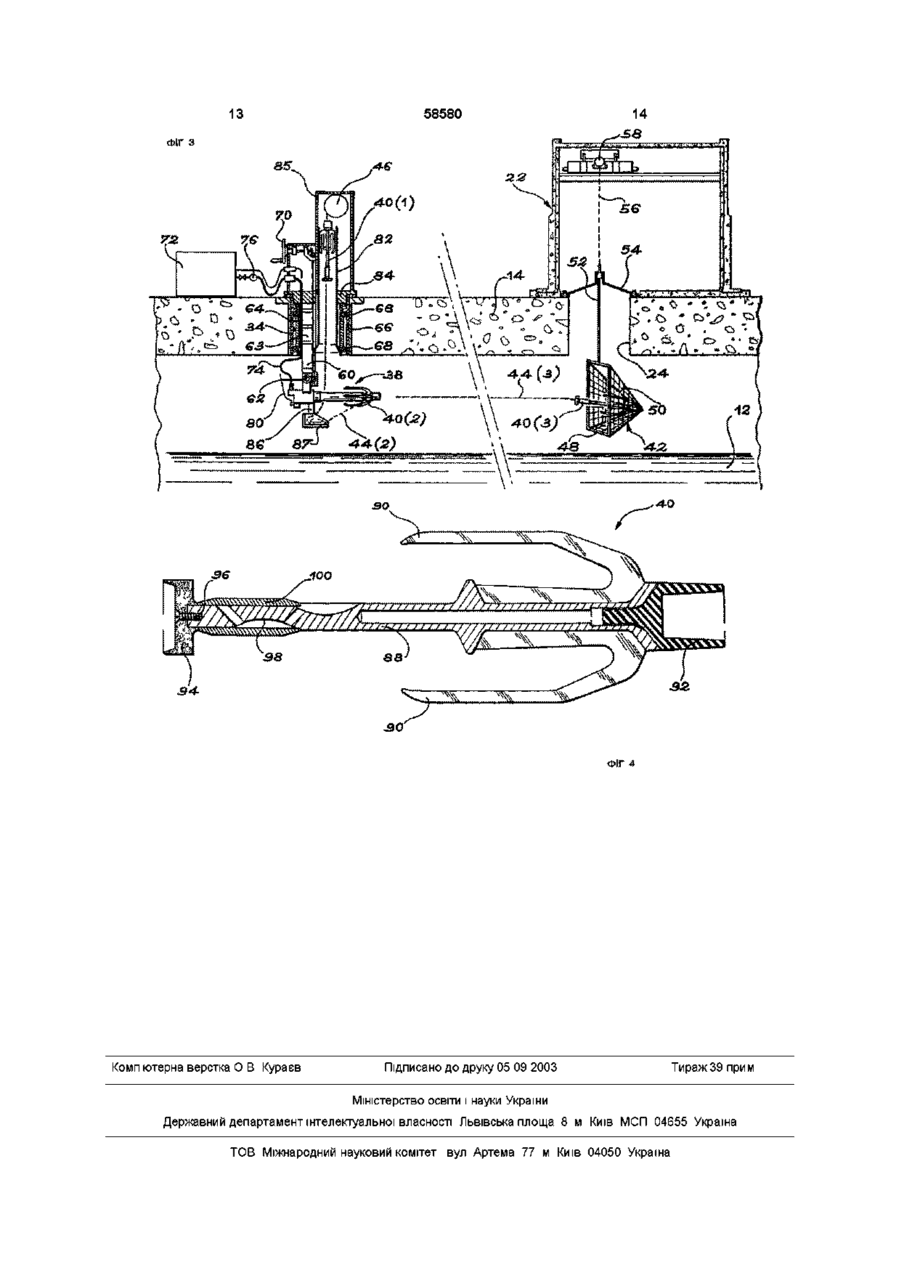

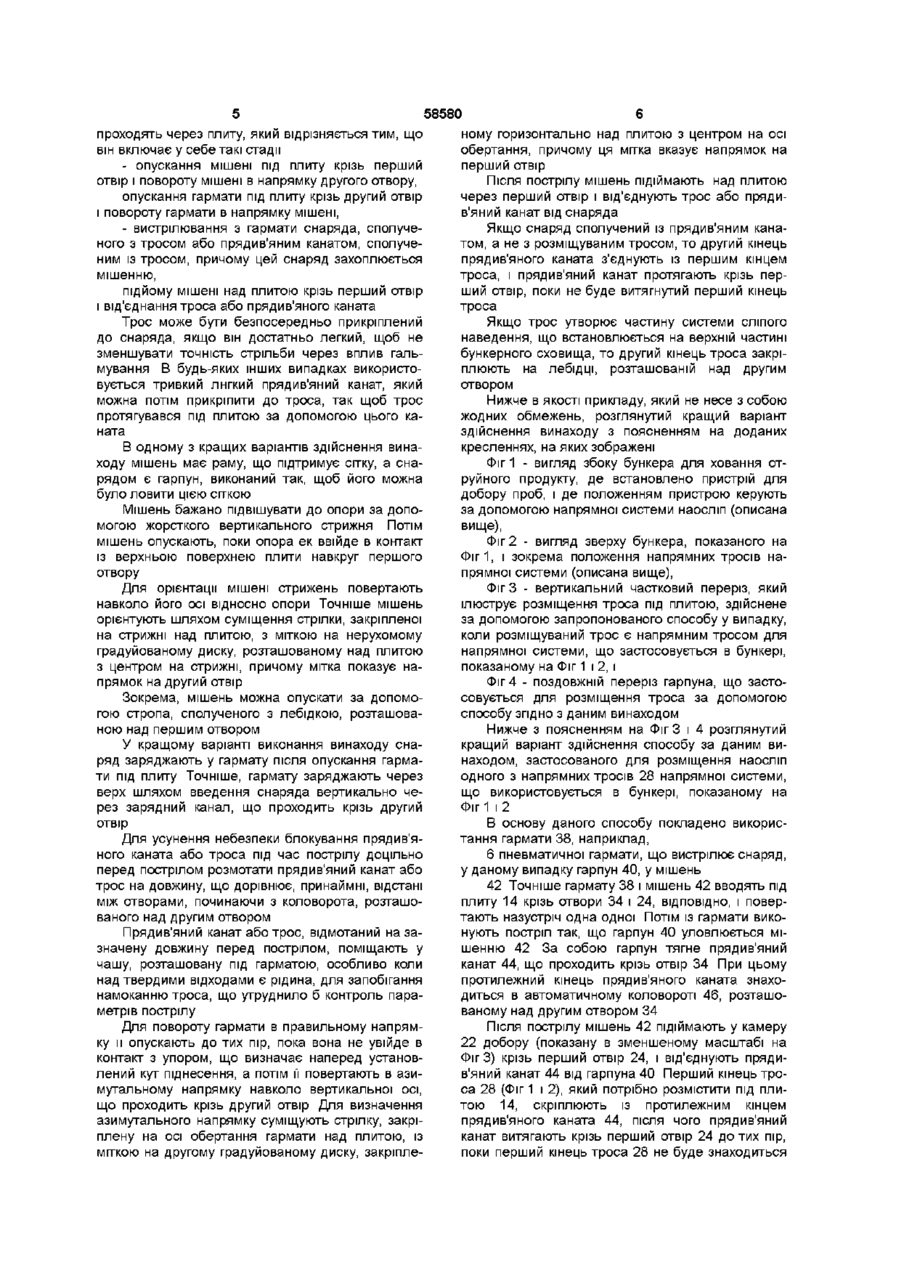

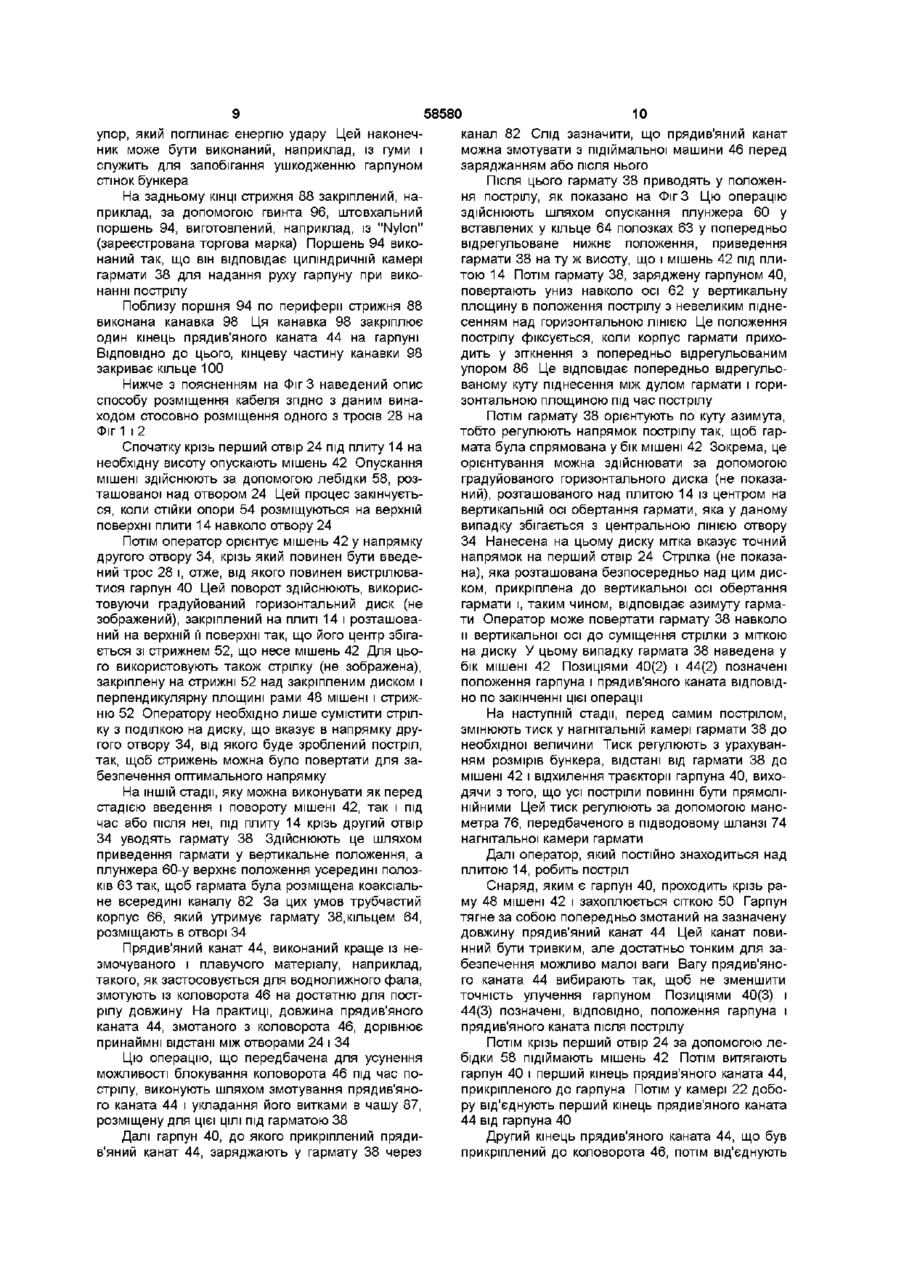

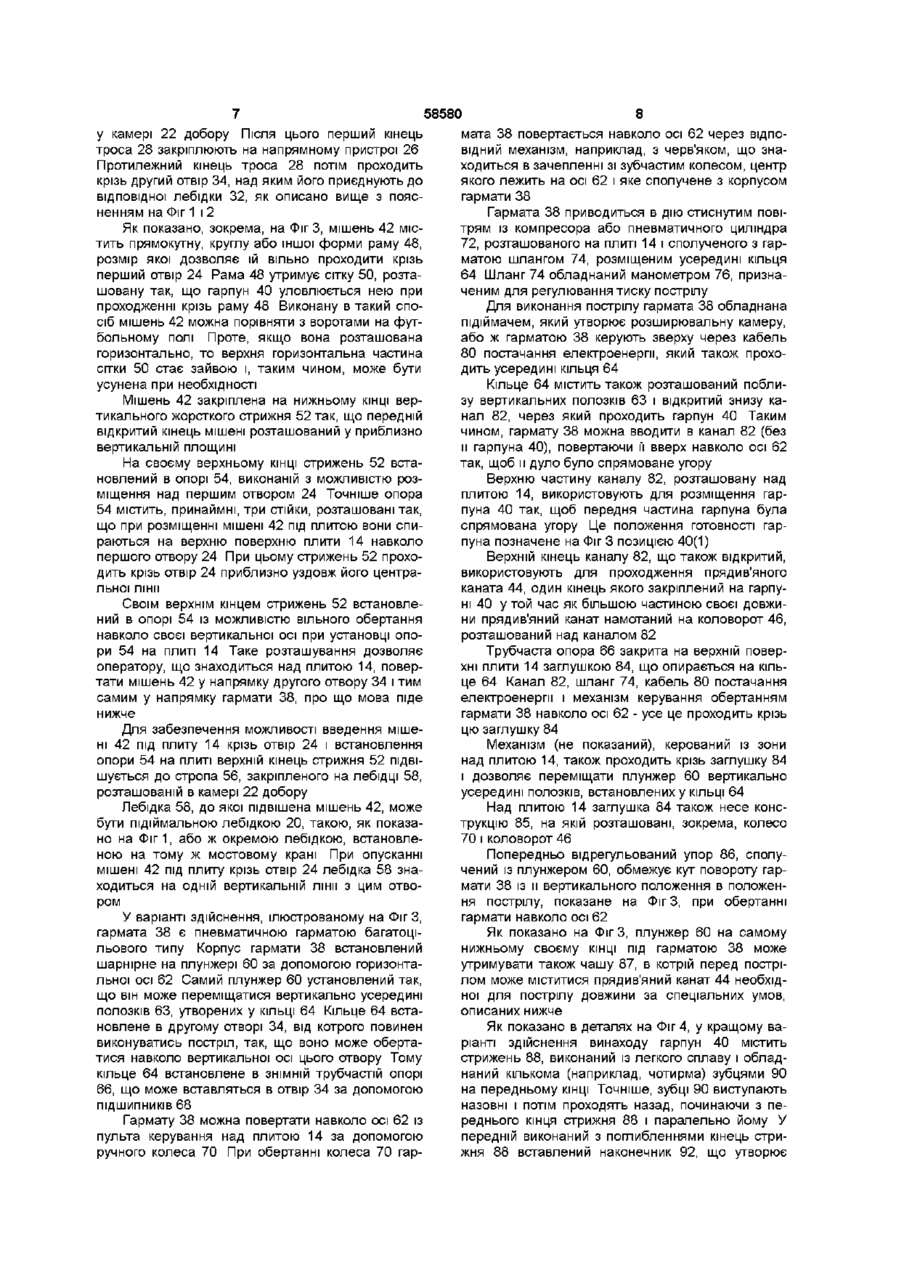

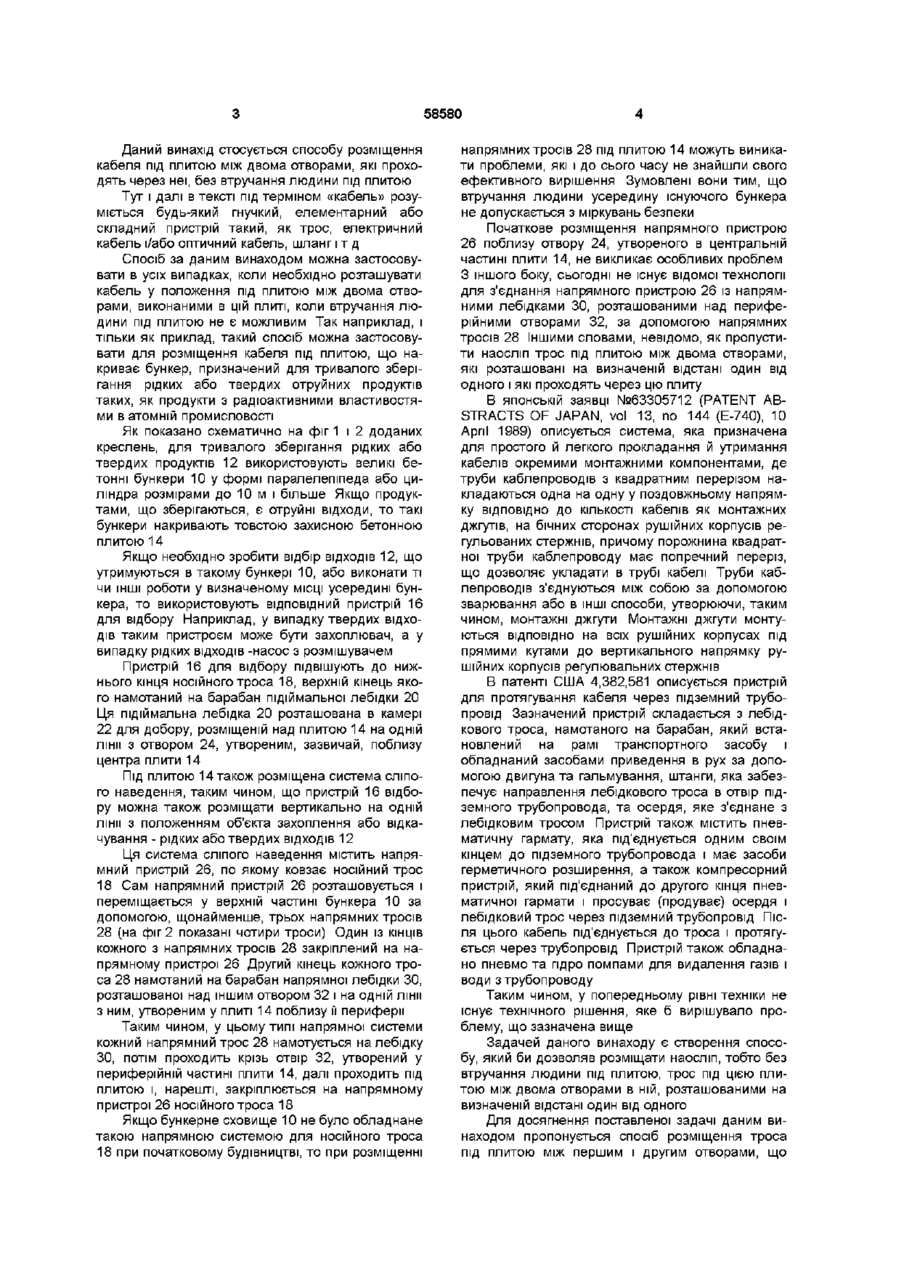

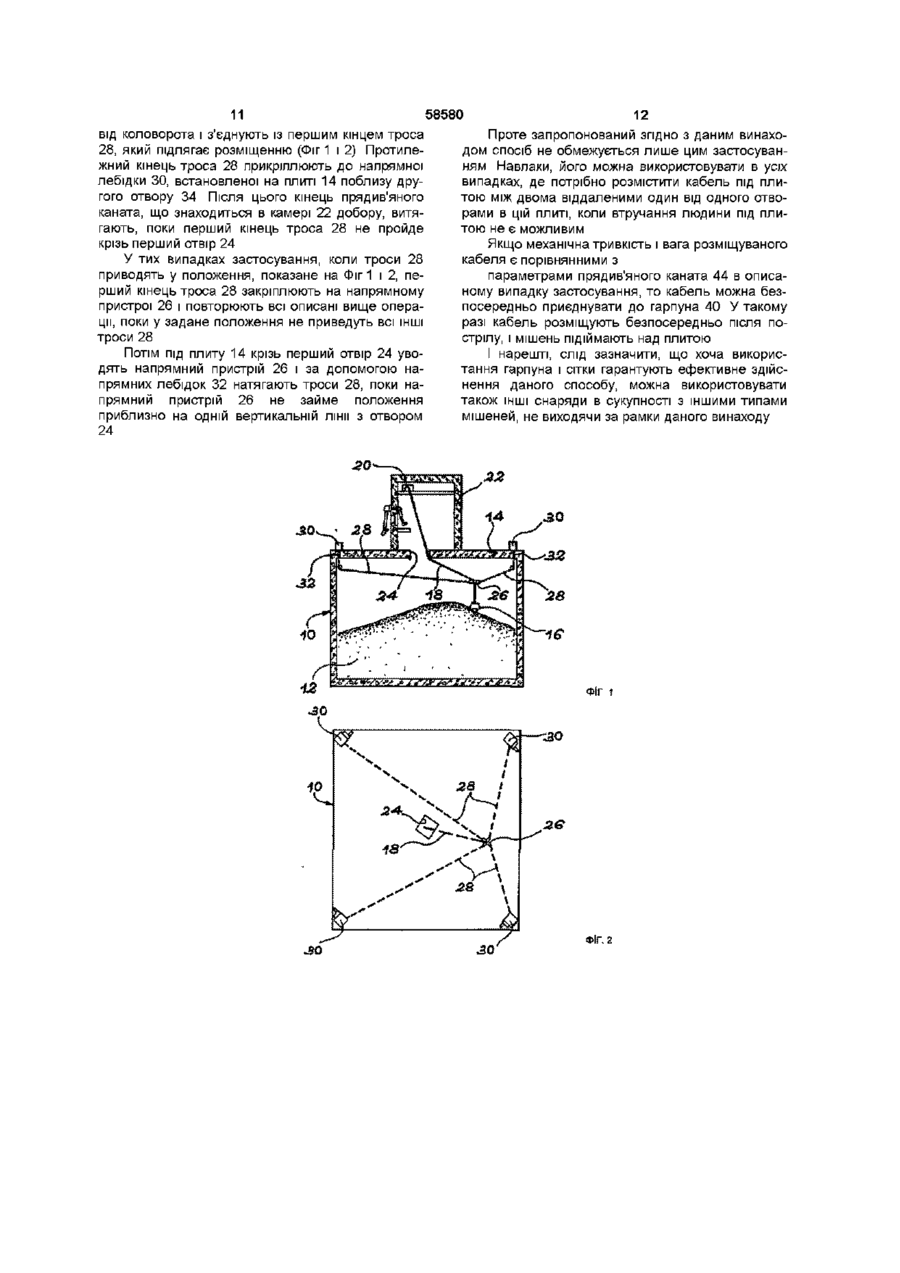

1 Спосіб розміщення кабелю під плитою між першим отвором і другим отвором, що проходять крізь плиту, який відрізняється тим, що він включає у себе стадії опускання мішені під плиту крізь перший отвір і повороту мішені в напрямку другого отвору, опускання гармати під плиту крізь другий отвір і повороту гармати в напрямку мішені, вистрілювання з гармати снаряда, сполученого з кабелем або з прядив'яним канатом, сполученим із кабелем, причому цей снаряд захоплюється мішенню, підйому мішені над плитою крізь перший отвір і від'єднання кабелю або прядив'яного каната 2 Спосіб за п 1, який відрізняється тим, що мішень містить раму, що несе сітку, а снарядом є гарпун 3 Спосіб за будь-яким з п 1 або 2 який відрізняється тим, що мішень підвішена на опорі за допомогою жорсткого вертикального стрижня, при цьому мішень опускають, поки опора не прийде в контакт із верхньою поверхнею плити навколо першого отвору 4 Спосіб за п 3, який відрізняється тим, що мішень орієнтують шляхом обертання стрижня, який несе мішень, навколо його центральної лінії відносно опори 5 Спосіб за будь-яким з п 3 або 4, який відрізняється тим, що мішень орієнтують шляхом суміщення стрілки, закріпленої на стрижні над плитою, з міткою нерухомого горизонтального диска, розташованого над плитою з центром на стрижні, причому мітка вказує напрямок на другий отвір 6 Спосіб за будь-яким з пп 1-5, який відрізняється тим, що мішень опускають за допомогою стропа, сполученого з лебідкою, розташованою над першим отвором 7 Спосіб за будь-яким з пп 1-6, який відрізняється тим, що снаряд заряджають у гармату після опускання гармати під плиту 8 Спосіб за п 7, який відрізняється тим, що гармату заряджають через верхню частину шляхом уведення її вертикально в зарядний канал, що проходить крізь другий отвір 9 Спосіб за будь-яким з пп 1-8, який відрізняється тим, що з коловорота над другим отвором перед пострілом змотують прядив'яний канат або кабель на довжину, що дорівнює принаймні відстані між отворами 10 Спосіб за п 9, який відрізняється тим, що прядив'яний канат або кабель зазначеної довжини змотують у чашу, розташовану під гарматою 11 Спосіб за будь-яким з пп 1-10, який відрізняється тим, що гармату повертають на попередньо відрегульований кут піднесення шляхом и опускання, поки вона не ввійде в контакт з упором, і повертають її по азимуту навколо вертикальної осі, що проходить через другий отвір 12 Спосіб за п 11, який відрізняється тим, що гармату повертають по азимуту до суміщення стрілки, закріпленої на осі обертання гармати над плитою, із міткою на другому диску, закріпленому нерухомо в горизонтальному положенні над плитою з центром на цій осі обертання, причому ця мітка вказує в напрямку першого отвору 13 Спосіб за будь-яким з пп 1-12, який відрізняється тим, що снаряд з'єднують із прядив'яним канатом і після від'єднання снаряда другий кінець прядив'яного каната з'єднують із першим кінцем розміщуваного кабелю, і прядив'яний канат протягають крізь перший отвір, поки не витягнуть перший кінець кабелю 14 Спосіб за п 13, який відрізняється тим, що другий кінець кабеля закріплюють на лебідці, розташованій над другим отвором О о 00 ю 00 ю 58580 Даний винахід стосується способу розміщення кабеля під плитою між двома отворами, які проходять через неї, без втручання людини під плитою Тут і далі в тексті під терміном «кабель» розуміється будь-який гнучкий, елементарний або складний пристрій такий, як трос, електричний кабель і/або оптичний кабель, шланг і т д Спосіб за даним винаходом можна застосовувати в усіх випадках, коли необхідно розташувати кабель у положення під плитою між двома отворами, виконаними в цій плиті, коли втручання людини під плитою не є можливим Так наприклад, і тільки як приклад, такий спосіб можна застосовувати для розміщення кабеля під плитою, що накриває бункер, призначений для тривалого зберігання рідких або твердих отруйних продуктів таких, як продукти з радіоактивними властивостями в атомній промисловості Як показано схематично на фіг 1 і 2 доданих креслень, для тривалого зберігання рідких або твердих продуктів 12 використовують великі бетонні бункери 10 у формі паралелепіпеда або циліндра розмірами до 10 м і більше Якщо продуктами, що зберігаються, є отруйні відходи, то такі бункери накривають товстою захисною бетонною плитою 14 Якщо необхідно зробити відбір ВІДХОДІВ 12, що утримуються в такому бункері 10, або виконати ті чи ІНШІ роботи у визначеному МІСЦІ усередині бункера, то використовують ВІДПОВІДНИЙ пристрій 16 для відбору Наприклад, у випадку твердих ВІДХОДІВ таким пристроєм може бути захоплювач, а у випадку рідких ВІДХОДІВ -насос з розмішувачем Пристрій 16 для відбору підвішують до нижнього кінця носійного троса 18, верхній кінець якого намотаний на барабан підіймальної лебідки 20 Ця підіймальна лебідка 20 розташована в камері 22 для добору, розміщеній над плитою 14 на одній лінії з отвором 24, утвореним, зазвичай, поблизу центра плити 14 Під ПЛИТОЮ 14 також розміщена система сліпого наведення, таким чином, що пристрій 16 відбору можна також розміщати вертикально на одній лінії з положенням об'єкта захоплення або відкачування - рідких або твердих ВІДХОДІВ 12 Ця система сліпого наведення містить напрямний пристрій 26, по якому ковзає носійний трос 18 Сам напрямний пристрій 26 розташовується і переміщається у верхній частині бункера 10 за допомогою, щонайменше, трьох напрямних тросів 28 (на фіг 2 показані чотири троси) Один із КІНЦІВ кожного з напрямних тросів 28 закріплений на напрямному пристрої 26 Другий кінець кожного троса 28 намотаний на барабан напрямної лебідки ЗО, розташованої над іншим отвором 32 і на одній лінії з ним, утвореним у плиті 14 поблизу її периферії Таким чином, у цьому типі напрямної системи кожний напрямний трос 28 намотується на лебідку ЗО, потім проходить крізь отвір 32, утворений у периферійній частині плити 14, далі проходить під плитою і, нарешті, закріплюється на напрямному пристрої 26 носійного троса 18 Якщо бункерне сховище 10 не було обладнане такою напрямною системою для носійного троса 18 при початковому будівництві, то при розміщенні напрямних тросів 28 під плитою 14 можуть виникати проблеми, які і до сього часу не знайшли свого ефективного вирішення Зумовлені вони тим, що втручання людини усередину існуючого бункера не допускається з міркувань безпеки Початкове розміщення напрямного пристрою 26 поблизу отвору 24, утвореного в центральній частині плити 14, не викликає особливих проблем З іншого боку, сьогодні не існує відомої технології для з'єднання напрямного пристрою 26 із напрямними лебідками ЗО, розташованими над периферійними отворами 32, за допомогою напрямних тросів 28 Іншими словами, невідомо, як пропустити наосліп трос під плитою між двома отворами, які розташовані на визначеній відстані один від одного і які проходять через цю плиту В японській заявці №63305712 (PATENT ABSTRACTS OF JAPAN, vol 13, no 144 (E-740), 10 April 1989) описується система, яка призначена для простого й легкого прокладання й утримання кабелів окремими монтажними компонентами, де труби каблепроводів з квадратним перерізом накладаються одна на одну у поздовжньому напрямку ВІДПОВІДНО до КІЛЬКОСТІ кабелів як монтажних джгутів, на бічних сторонах рушійних корпусів регульованих стержнів, причому порожнина квадратної труби каблепроводу має попречний переріз, що дозволяє укладати в трубі кабелі Труби каблепроводів з'єднуються між собою за допомогою зварювання або в ІНШІ способи, утворюючи, таким чином, монтажні джгути Монтажні джгути монтуються ВІДПОВІДНО на всіх рушійних корпусах під прямими кутами до вертикального напрямку рушійних корпусів регулювальних стержнів В патенті США 4,382,581 описується пристрій для протягування кабеля через підземний трубопровід Зазначений пристрій складається з лебідкового троса, намотаного на барабан, який встановлений на рамі транспортного засобу і обладнаний засобами приведення в рух за допомогою двигуна та гальмування, штанги, яка забезпечує направлення лебідкового троса в отвір підземного трубопровода, та осердя, яке з'єднане з лебідковим тросом Пристрій також містить пневматичну гармату, яка під'єднується одним своїм кінцем до підземного трубопровода і має засоби герметичного розширення, а також компресорний пристрій, який під'єднаний до другого кінця пневматичної гармати і просуває (продуває) осердя і лебідковий трос через підземний трубопровід Після цього кабель під'єднується до троса і протягується через трубопровід Пристрій також обладнано пневмо та гідро помпами для видалення газів і води з трубопроводу Таким чином, у попередньому рівні техніки не існує технічного рішення, яке б вирішувало проблему, що зазначена вище Задачей даного винаходу є створення способу, який би дозволяв розміщати наосліп, тобто без втручання людини під плитою, трос під цією плитою між двома отворами в ній, розташованими на визначеній відстані один від одного Для досягнення поставленої задачі даним винаходом пропонується спосіб розміщення троса під плитою між першим і другим отворами, що 58580 проходять через плиту, який відрізняється тим, що він включає у себетакі стадії - опускання мішені під плиту крізь перший отвір і повороту мішені в напрямку другого отвору, опускання гармати під плиту крізь другий отвір і повороту гармати в напрямку мішені, - вистрілювання з гармати снаряда, сполученого з тросом або прядив'яним канатом, сполученим із тросом, причому цей снаряд захоплюється мішенню, підйому мішені над плитою крізь перший отвір і від'єднання троса або прядив'яного каната Трос може бути безпосередньо прикріплений до снаряда, якщо він достатньо легкий, щоб не зменшувати точність стрільби через вплив гальмування В будь-яких інших випадках використовується тривкий лнгкий прядив'яний канат, який можна потім прикріпити до троса, так щоб трос протягувався під плитою за допомогою цього каната В одному з кращих варіантів здійснення винаходу мішень має раму, що підтримує сітку, а снарядом є гарпун, виконаний так, щоб його можна було ловити цією сіткою Мішень бажано підвішувати до опори за допомогою жорсткого вертикального стрижня Потім мішень опускають, поки опора ек ввійде в контакт із верхньою поверхнею плити навкруг першого отвору Для орієнтації мішені стрижень повертають навколо його осі відносно опори Точніше мішень орієнтують шляхом суміщення стрілки, закріпленої на стрижні над плитою, з міткою на нерухомому градуйованому диску, розташованому над плитою з центром на стрижні, причому мітка показує напрямок на другий отвір Зокрема, мішень можна опускати за допомогою стропа, сполученого з лебідкою, розташованою над першим отвором У кращому варіанті виконання винаходу снаряд заряджають у гармату після опускання гармати під плиту Точніше, гармату заряджають через верх шляхом введення снаряда вертикально через зарядний канал, що проходить крізь другий отвір Для усунення небезпеки блокування прядив'яного каната або троса під час пострілу доцільно перед пострілом розмотати прядив'яний канат або трос на довжину, що дорівнює, принаймні, відстані між отворами, починаючи з коловорота, розташованого над другим отвором Прядив'яний канат або трос, відмотаний на зазначену довжину перед пострілом, поміщають у чашу, розташовану під гарматою, особливо коли над твердими відходами є рідина, для запобігання намоканню троса, що утруднило б контроль параметрів пострілу Для повороту гармати в правильному напрямку и опускають до тих пір, пока вона не увійде в контакт з упором, що визначає наперед установлений кут піднесення, а потім її повертають в азимутальному напрямку навколо вертикальної осі, що проходить крізь другий отвір Для визначення азимутального напрямку суміщують стрілку, закріплену на осі обертання гармати над плитою, із міткою на другому градуйованому диску, закріпле ному горизонтально над плитою з центром на осі обертання, причому ця мітка вказує напрямок на перший отвір Після пострілу мішень підіймають над плитою через перший отвір і від'єднують трос або прядив'яний канат від снаряда Якщо снаряд сполучений із прядив'яним канатом, а не з розміщуваним тросом, то другий кінець прядив'яного каната з'єднують із першим кінцем троса, і прядив'яний канат протягають крізь перший отвір, поки не буде витягнутий перший кінець троса Якщо трос утворює частину системи сліпого наведення, що встановлюється на верхній частині бункерного сховища, то другий кінець троса закріплюють на лебідці, розташованій над другим отвором Нижче в якості прикладу, який не несе з собою жодних обмежень, розглянутий кращий варіант здійснення винаходу з поясненням на доданих кресленнях, на яких зображені Фіг 1 - вигляд збоку бункера для ховання отруйного продукту, де встановлено пристрій для добору проб, і де положенням пристрою керують за допомогою напрямної системи наосліп (описана вище), Фіг 2 - вигляд зверху бункера, показаного на Фіг1, і зокрема положення напрямних тросів напрямної системи (описана вище), Фіг 3 - вертикальний частковий переріз, який ілюструє розміщення троса під плитою, здійснене за допомогою запропонованого способу у випадку, коли розміщуваний трос є напрямним тросом для напрямної системи, що застосовується в бункері, показаному на Фіг 1 і 2, і Фіг 4 - поздовжній переріз гарпуна, що застосовується для розміщення троса за допомогою способу згідно з даним винаходом Нижче з поясненням на Фіг 3 і 4 розглянутий кращий варіант здійснення способу за даним винаходом, застосованого для розміщення наосліп одного з напрямних тросів 28 напрямної системи, що використовується в бункері, показаному на Фіг 1 і 2 В основу даного способу покладено використання гармати 38, наприклад, 6 пневматичної гармати, що вистрілює снаряд, у даному випадку гарпун 40, у мішень 42 Точніше гармату 38 і мішень 42 вводять під плиту 14 крізь отвори 34 і 24, ВІДПОВІДНО, І повертають назустріч одна одної Потім із гармати виконують постріл так, що гарпун 40 уловлюється мішенню 42 За собою гарпун тягне прядив'яний канат 44, що проходить крізь отвір 34 При цьому протилежний кінець прядив'яного каната знаходиться в автоматичному коловороті 46, розташованому над другим отвором 34 Після пострілу мішень 42 підіймають у камеру 22 добору (показану в зменшеному масштабі на ФігЗ) крізь перший отвір 24, і від'єднують прядив'яний канат 44 від гарпуна 40 Перший кінець троса 28 (Фіг 1 і 2), який потрібно розмістити під плитою 14, скріплюють із протилежним кінцем прядив'яного каната 44, після чого прядив'яний канат витягають крізь перший отвір 24 до тих пір, поки перший кінець троса 28 не буде знаходиться 58580 у камері 22 добору Після цього перший кінець троса 28 закріплюють на напрямному пристрої 26 Протилежний кінець троса 28 потім проходить крізь другий отвір 34, над яким його приєднують до відповідної лебідки 32, як описано вище з поясненням на Фіг 1 і 2 Як показано, зокрема, на Фіг 3, мішень 42 містить прямокутну, круглу або іншої форми раму 48, розмір якої дозволяє їй вільно проходити крізь перший отвір 24 Рама 48 утримує сітку 50, розташовану так, що гарпун 40 уловлюється нею при проходженні крізь раму 48 Виконану в такий спосіб мішень 42 можна порівняти з воротами на футбольному полі Проте, якщо вона розташована горизонтально, то верхня горизонтальна частина сітки 50 стає зайвою і, таким чином, може бути усунена при необхідності Мішень 42 закріплена на нижньому КІНЦІ вертикального жорсткого стрижня 52 так, що передній відкритий кінець мішені розташований у приблизно вертикальній площині На своєму верхньому КІНЦІ стрижень 52 встановлений в опорі 54, виконаній з можливістю розміщення над першим отвором 24 Точніше опора 54 містить, принаймні, три стійки, розташовані так, що при розміщенні мішені 42 під плитою вони спираються на верхню поверхню плити 14 навколо першого отвору 24 При цьому стрижень 52 проходить крізь отвір 24 приблизно уздовж його центральної ЛІНИ Своїм верхнім кінцем стрижень 52 встановлений в опорі 54 із можливістю вільного обертання навколо своєї вертикальної осі при установці опори 54 на плиті 14 Таке розташування дозволяє оператору, що знаходиться над плитою 14, повертати мішень 42 у напрямку другого отвору 34 і тим самим у напрямку гармати 38, про що мова піде нижче Для забезпечення можливості введення мішені 42 під плиту 14 крізь отвір 24 і встановлення опори 54 на плиті верхній кінець стрижня 52 підвішується до стропа 56, закріпленого на лебідці 58, розташованій в камері 22 добору Лебідка 58, до якої підвішена мішень 42, може бути підіймальною лебідкою 20, такою, як показано на Фіг1, або ж окремою лебідкою, встановленою на тому ж мостовому крані При опусканні мішені 42 під плиту крізь отвір 24 лебідка 58 знаходиться на одній вертикальній лінії з цим отвором У варіанті здійснення, ілюстрованому на Фіг З, гармата 38 є пневматичною гарматою багатоцільового типу Корпус гармати 38 встановлений шарнірне на плунжері 60 за допомогою горизонтальної осі 62 Самий плунжер 60 установлений так, що він може переміщатися вертикально усередині полозків 63, утворених у КІЛЬЦІ 64 Кільце 64 встановлене в другому отворі 34, від котрого повинен виконуватись постріл, так, що воно може обертатися навколо вертикальної осі цього отвору Тому кільце 64 встановлене в ЗНІМНІЙ трубчастій опорі 66, що може вставляться в отвір 34 за допомогою ПІДШИПНИКІВ 68 Гармату 38 можна повертати навколо осі 62 із пульта керування над плитою 14 за допомогою ручного колеса 70 При обертанні колеса 70 гар 8 мата 38 повертається навколо осі 62 через ВІДПОВІДНИЙ механізм, наприклад, з черв'яком, що знаходиться в зачепленні зі зубчастим колесом, центр якого лежить на осі 62 і яке сполучене з корпусом гармати 38 Гармата 38 приводиться в дію стиснутим повітрям із компресора або пневматичного циліндра 72, розташованого на плиті 14 і сполученого з гарматою шлангом 74, розміщеним усередині кільця 64 Шланг 74 обладнаний манометром 76, призначеним для регулювання тиску пострілу Для виконання пострілу гармата 38 обладнана підіймачем, який утворює розширювальну камеру, або ж гарматою 38 керують зверху через кабель 80 постачання електроенергії, який також проходить усередині кільця 64 Кільце 64 містить також розташований поблизу вертикальних полозків 63 і відкритий знизу канал 82, через який проходить гарпун 40 Таким чином, гармату 38 можна вводити в канал 82 (без игарпуна 40), повертаючи її вверх навколо осі 62 так, щоб и дуло було спрямоване угору Верхню частину каналу 82, розташовану над плитою 14, використовують для розміщення гарпуна 40 так, щоб передня частина гарпуна була спрямована угору Це положення готовності гарпуна позначене на Фіг 3 позицією 40(1) Верхній кінець каналу 82, що також відкритий, використовують для проходження прядив'яного каната 44, один кінець якого закріплений на гарпуні 40 у той час як більшою частиною своєї довжини прядив'яний канат намотаний на коловорот 46, розташований над каналом 82 Трубчаста опора 66 закрита на верхній поверхні плити 14 заглушкою 84, що опирається на кільце 64 Канал 82, шланг 74, кабель 80 постачання електроенергії і механізм керування обертанням гармати 38 навколо осі 62 - усе це проходить крізь цю заглушку 84 Механізм (не показаний), керований із зони над плитою 14, також проходить крізь заглушку 84 і дозволяє переміщати плунжер 60 вертикально усередині полозків, встановлених у КІЛЬЦІ 64 Над плитою 14 заглушка 84 також несе конструкцію 85, на якій розташовані, зокрема, колесо 70 і коловорот 46 Попередньо відрегульований упор 86, сполучений із плунжером 60, обмежує кут повороту гармати 38 із и вертикального положення в положення пострілу, показане на Фіг 3, при обертанні гармати навколо осі 62 Як показано на Фіг 3, плунжер 60 на самому нижньому своєму КІНЦІ під гарматою 38 може утримувати також чашу 87, в котрій перед пострілом може міститися прядив'яний канат 44 необхідної для пострілу довжини за спеціальних умов, описаних нижче Як показано в деталях на Фіг 4, у кращому варіанті здійснення винаходу гарпун 40 містить стрижень 88, виконаний із легкого сплаву і обладнаний кількома (наприклад, чотирма) зубцями 90 на передньому КІНЦІ Точніше, зубці 90 виступають назовні і потім проходять назад, починаючи з переднього кінця стрижня 88 і паралельно йому У передній виконаний з поглибленнями кінець стрижня 88 вставлений наконечник 92, що утворює 58580 упор, який поглинає енергію удару Цей наконечник може бути виконаний, наприклад, із гуми і служить для запобігання ушкодженню гарпуном стінок бункера На задньому КІНЦІ стрижня 88 закріплений, наприклад, за допомогою гвинта 96, штовхальний поршень 94, виготовлений, наприклад, із "Nylon" (зареєстрована торгова марка) Поршень 94 виконаний так, що він відповідає циліндричній камері гармати 38 для надання руху гарпуну при виконанні пострілу Поблизу поршня 94 по периферії стрижня 88 виконана канавка 98 Ця канавка 98 закріплює один кінець прядив'яного каната 44 на гарпуні ВІДПОВІДНО ДО ЦЬОГО, кінцеву частину канавки 98 закриває кільце 100 Нижче з поясненням на Фіг 3 наведений опис способу розміщення кабеля згідно з даним винаходом стосовно розміщення одного з тросів 28 на Фіг 1 і 2 Спочатку крізь перший отвір 24 під плиту 14 на необхідну висоту опускають мішень 42 Опускання мішені здійснюють за допомогою лебідки 58, розташованої над отвором 24 Цей процес закінчується, коли стійки опори 54 розміщуються на верхній поверхні плити 14 навколо отвору 24 Потім оператор орієнтує мішень 42 у напрямку другого отвору 34, крізь який повинен бути введений трос 28 і, отже, від якого повинен вистрілюватися гарпун 40 Цей поворот здійснюють, використовуючи градуйований горизонтальний диск (не зображений), закріплений на плиті 14 і розташований на верхній її поверхні так, що його центр збігається зі стрижнем 52, що несе мішень 42 Для цього використовують також стрілку (не зображена), закріплену на стрижні 52 над закріпленим диском і перпендикулярну площині рами 48 мішені і стрижню 52 Оператору необхідно лише сумістити стрілку з поділкою на диску, що вказує в напрямку другого отвору 34, від якого буде зроблений постріл, так, щоб стрижень можна було повертати для забезпечення оптимального напрямку На ІНШІЙ стадії, яку можна виконувати як перед стадією введення і повороту мішені 42, так і під час або після неї, під плиту 14 крізь другий отвір 34 уводять гармату 38 Здійснюють це шляхом приведення гармати у вертикальне положення, а плунжера 60-у верхнє положення усередині полозків 63 так, щоб гармата була розміщена коаксіальне всередині каналу 82 За цих умов трубчастий корпус 66, який утримує гармату 38,кільцем 64, розміщають в отворі 34 Прядив'яний канат 44, виконаний краще із незмочуваного і плавучого матеріалу, наприклад, такого, як застосовується для воднолижного фала, змотують із коловорота 46 на достатню для пострілу довжину На практиці, довжина прядив'яного каната 44, змотаного з коловорота 46, дорівнює принаймні відстані між отворами 24 і 34 Цю операцію, що передбачена для усунення можливості блокування коловорота 46 під час пострілу, виконують шляхом змотування прядив'яного каната 44 і укладання його витками в чашу 87, розміщену для цієї ЦІЛІ під гарматою 38 Далі гарпун 40, до якого прикріплений прядив'яний канат 44, заряджають у гармату 38 через 10 канал 82 Слід зазначити, що прядив'яний канат можна змотувати з підіймальної машини 46 перед заряджанням або після нього Після ЦЬОГО гармату 38 приводять у положення пострілу, як показано на Фіг 3 Цю операцію здійснюють шляхом опускання плунжера 60 у вставлених у кільце 64 полозках 63 у попередньо відрегульоване нижнє положення, приведення гармати 38 на ту ж висоту, що і мішень 42 під плитою 14 Потім гармату 38, заряджену гарпуном 40, повертають униз навколо осі 62 у вертикальну площину в положення пострілу з невеликим піднесенням над горизонтальною ЛІНІЄЮ Це положення пострілу фіксується, коли корпус гармати приходить у зіткнення з попередньо відрегульованим упором 86 Це відповідає попередньо відрегульованому куту піднесення між дулом гармати і горизонтальною площиною під час пострілу Потім гармату 38 орієнтують по куту азимута, тобто регулюють напрямок пострілу так, щоб гармата була спрямована у бік мішені 42 Зокрема, це орієнтування можна здійснювати за допомогою градуйованого горизонтального диска (не показаний), розташованого над плитою 14 із центром на вертикальній осі обертання гармати, яка у даному випадку збігається з центральною ЛІНІЄЮ отвору 34 Нанесена на цьому диску мітка вказує точний напрямок на перший отвір 24 Стрілка (не показана), яка розташована безпосередньо над цим диском, прикріплена до вертикальної осі обертання гармати і, таким чином, відповідає азимуту гармати Оператор може повертати гармату 38 навколо и вертикальної осі до суміщення стрілки з міткою на диску У цьому випадку гармата 38 наведена у бік мішені 42 Позиціями 40(2) і 44(2) позначені положення гарпуна і прядив'яного каната ВІДПОВІДНО по закінченні цієї операції На наступній стадії, перед самим пострілом, змінюють тиск у нагнітальній камері гармати 38 до необхідної величини Тиск регулюють з урахуванням розмірів бункера, відстані від гармати 38 до мішені 42 і відхилення траєкторії гарпуна 40, виходячи з того, що усі постріли повинні бути прямолінійними Цей тиск регулюють за допомогою манометра 76, передбаченого в підводовому шланзі 74 нагнітальної камери гармати Далі оператор, який постійно знаходиться над плитою 14, робить постріл Снаряд, яким є гарпун 40, проходить крізь раму 48 мішені 42 і захоплюється сіткою 50 Гарпун тягне за собою попередньо змотаний на зазначену довжину прядив'яний канат 44 Цей канат повинний бути тривким, але достатньо тонким для забезпечення можливо малої ваги Вагу прядив'яного каната 44 вибирають так, щоб не зменшити точність улучення гарпуном Позиціями 40(3) і 44(3) позначені, ВІДПОВІДНО, положення гарпуна і прядив'яного каната після пострілу Потім крізь перший отвір 24 за допомогою лебідки 58 підіймають мішень 42 Потім витягають гарпун 40 і перший кінець прядив'яного каната 44, прикріпленого до гарпуна Потім у камері 22 добору від'єднують перший кінець прядив'яного каната 44 від гарпуна 40 Другий кінець прядив'яного каната 44, що був прикріплений до коловорота 46, потім від'єднують 11 58580 12 від коловорота і з'єднують із першим кінцем троса Проте запропонований згідно з даним винахо28, який підлягає розміщенню (Фіг 1 і 2) Протиледом спосіб не обмежується лише цим застосуванжний кінець троса 28 прикріплюють до напрямної ням Навпаки, його можна використовувати в усіх лебідки ЗО, встановленої на плиті 14 поблизу друвипадках, де потрібно розмістити кабель під плигого отвору 34 Після ЦЬОГО кінець прядив'яного тою між двома віддаленими один від одного отвоканата, що знаходиться в камері 22 добору, витярами в цій плиті, коли втручання людини під плигають, поки перший кінець троса 28 не пройде тою не є можливим крізь перший отвір 24 Якщо механічна тривкість і вага розміщуваного У тих випадках застосування, коли троси 28 кабеля є порівнянними з приводять у положення, показане на Фіг 1 і 2, пепараметрами прядив'яного каната 44 в описарший кінець троса 28 закріплюють на напрямному ному випадку застосування, то кабель можна безпристрої 26 і повторюють всі описані вище операпосередньо приєднувати до гарпуна 40 У такому ції, поки у задане положення не приведуть всі ІНШІ разі кабель розміщують безпосередньо після потроси 28 стрілу, і мішень підіймають над плитою Потім ПІД плиту 14 крізь перший отвір 24 увоІ нарешті, слід зазначити, що хоча викорисдять напрямний пристрій 26 і за допомогою натання гарпуна і сітки гарантують ефективне здійспрямних лебідок 32 натягають троси 28, поки нанення даного способу, можна використовувати прямний пристрій 26 не займе положення також ІНШІ снаряди в сукупності з іншими типами приблизно на одній вертикальній лінії з отвором мішеней, не виходячи за рамки даного винаходу 24 ФІГ і ZG ФІГ. 2 13 58580 ФІГ з 34 ФІГ 4 Комп ютерна верстка О В Курасв Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
