Механізм трансформації меблів

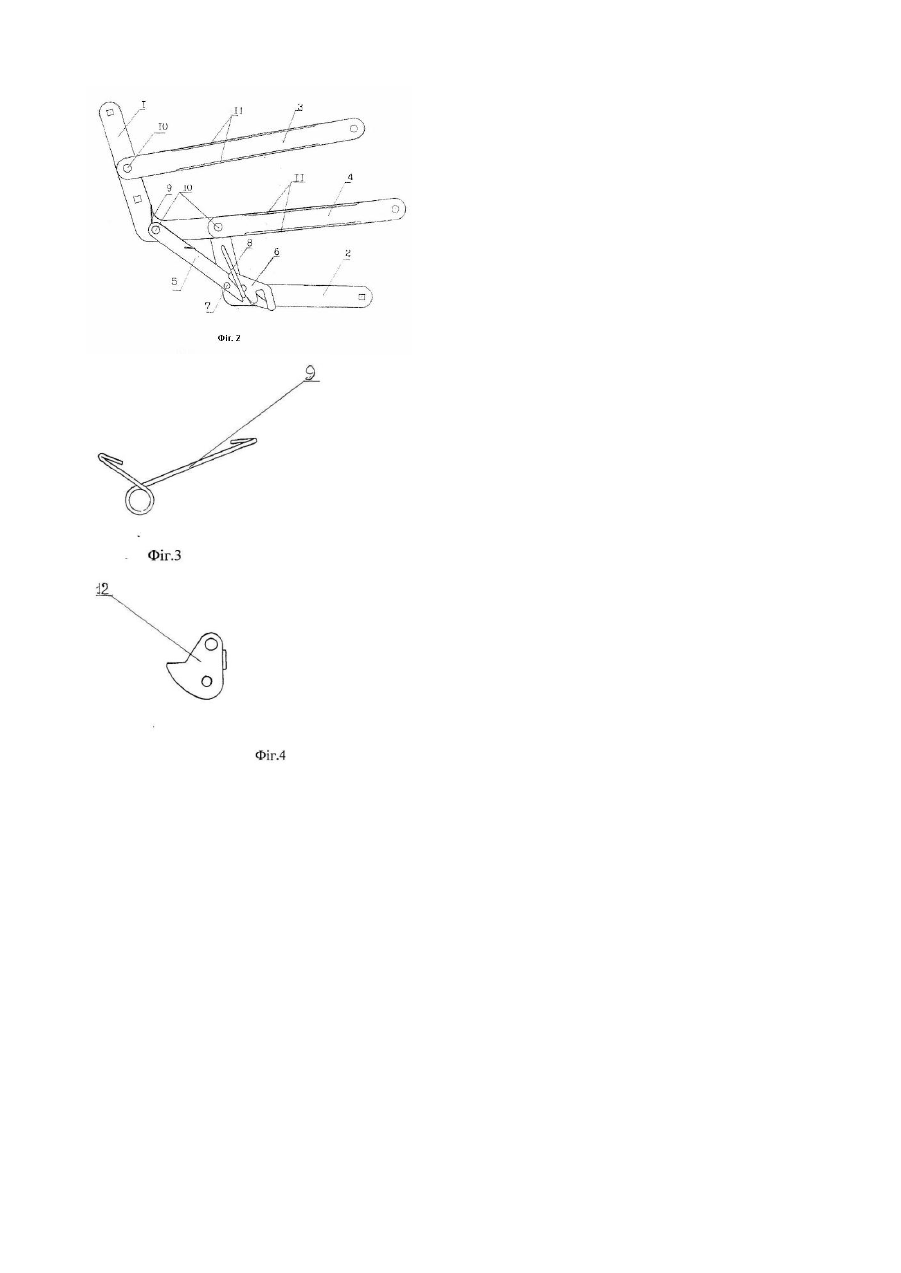

Корисна модель належить до галузі меблевої промисловості і може бути використана при виробництві м'яких меблів, що трансформуються, зокрема крісел-ліжок, диванів-ліжок. Відомий механізм трансформування для меблів [деклараційний патент України на винахід №56108А, Офіційний бюлетень "Промислова власність" №4, 2003р.], конструкція якого є достатньо складною і потребує значних витрат матеріалів і трудовитрат. Крім того, цей механізм застосовується тільки для висувних моделей, через що потрібне вільне місце перед меблевим виробом. Відомий механізм трансформації меблів [А.И. Фурин. Производство мягкой мебели. Москва, «Высшая школа», 1981], що містить пружину, шарнірно з'єднані Г-подібні коромисла з листової сталі, жорстко закріплені на бокових брусках сидіння та спинки меблевого виробу, і дві стальні з’єднувальні планки різної довжини. У прототипі використана гвинтова циліндрична пружина розтягування, що не сприяє стабільному фіксуванню спинки меблевого виробу в положенні диван або крісло (особливо при тривалій експлуатації виробу, коли пружина послабилась). В основу корисної моделі поставлено завдання створення надійного, зручного у користуванні механізму трансформації за рахунок модернізації конструкції, функціональні особливості якої забезпечують зручну експлуатацію меблів типу диван-ліжко, крісло-ліжко. Поставлене завдання вирішується тим, що механізм трансформації меблів, який містить пружину, шарнірно з'єднані Г-подібні коромисла з листової сталі, жорстко закріплені на бокових брусах сидіння та спинки меблевого виробу, і дві стальні гнуті з’єднувальні планки різної довжини, згідно з корисною моделлю, додатково містить фіксатор з шарнірно з'єднаною F-подібною защіпкою, стопорну скобу, причому закріплене на сидінні виробу коромисло виконане гнутим, а пружина - g-подібною. Крім того, коромисла і з’єднувальні планки виконані із листової сталі шириною 23-27мм і товщиною 3-5мм, з бокових сторін з'єднувальних планок виконані ребра жорсткості, а у фіксаторі - виступ-обмежувач повороту F-подібної защіпки. Защіпка також може бути виконана за формою пелюстки. Наслідком використання зазначених ознак є спрощення монтажу і демонтажу готови х виробів при потребі їх транспортування або їх ремонту, створення зручних умов для споживачів при трансформуванні розкладних виробів з однієї форми в іншу, забезпечення швидкого розділяння складових частин об'єктів трансформації. Сукупність ознак корисної моделі забезпечує надійність фіксації спинки, легкість трансформації меблевого виробу з розкладеного в складене положення і навпаки, жорсткість механізму, високу тривалість експлуатації виробу, зменшення витрат на виготовлення механізму трансформації. Корисна модель пояснюється кресленнями, де на Фіг.1 зображено загальний вигляд механізму трансформації меблевого виробу у положенні ліжко, на Фіг.2 - загальний вигляд механізму трансформації меблевого виробу у положенні диван або крісло, на Фіг.3 - пружина, на Фіг. 4 - защіпка пелюсткова. До складу механізму трансформації входять Г-подібне пряме коромисло 1, Г-подібне гнуте коромисло 2, довга стальна з’єднувальна планка 3, коротка з’єднувальна планка 4, фіксатор 5 з шарнірно з'єднаною Fподібною защіпкою 6 і обмежуючим виступом 7, скоба 8, пружина 9, заклепки 10. На бокових сторонах з'єднувальних планок 3 і 4 виконані ребра жорсткості 11. При використанні защіпки за формою пелюстка 12 обмежуючий виступ 7 на фіксаторі 5 відсутній. Ме ханізм трансформації меблів жорстко кріпиться: до бокових брусів спинки меблевого виробу прямим коромислом 1; до сидіння меблевого виробу - гнутим коромислом 2; до бокових стінок каркасу - кінцями стальних з'єднувальних планок 3 і 4. При розкладеному меблевому виробі (положення ліжко) спинка та сидіння знаходяться на каркасі. Для трансформації (складанні) меблевого виробу край сидіння піднімають на висоту 4045см, при цьому фіксатор 5 під дією пружини 9 заскакує своїм виступом за скобу 8, після чого здійснюють поворот сидіння у протилежну сторону до його опускання на каркас та підйому спинки у положення диван (крісло). При розкладанні меблевого виробу на край спинки здійснюють незначний силовий тиск в сторону сидіння з поворотом горішньої частини спинки на 40-45см, при цьому защіпка падає своїм краєм вниз і попадає виступом на скобу 8. Після здійснення зворотного руху спинки меблевого виробу защіпка 6 переводить фіксатор 5 у нейтральне (нефіксуюче) положення і спинка опускається на стінку каркаса (положення ліжко). При використанні защіпки 12 нейтралізація фіксатора здійснюється за рахунок повороту защіпки під дією дисбалансу сили тяжіння. Корисна модель забезпечує швидкість, процесу трансформації і зручність у використанні.
