Універсальний світловий короб для демонстрації об’ємних об’єктів

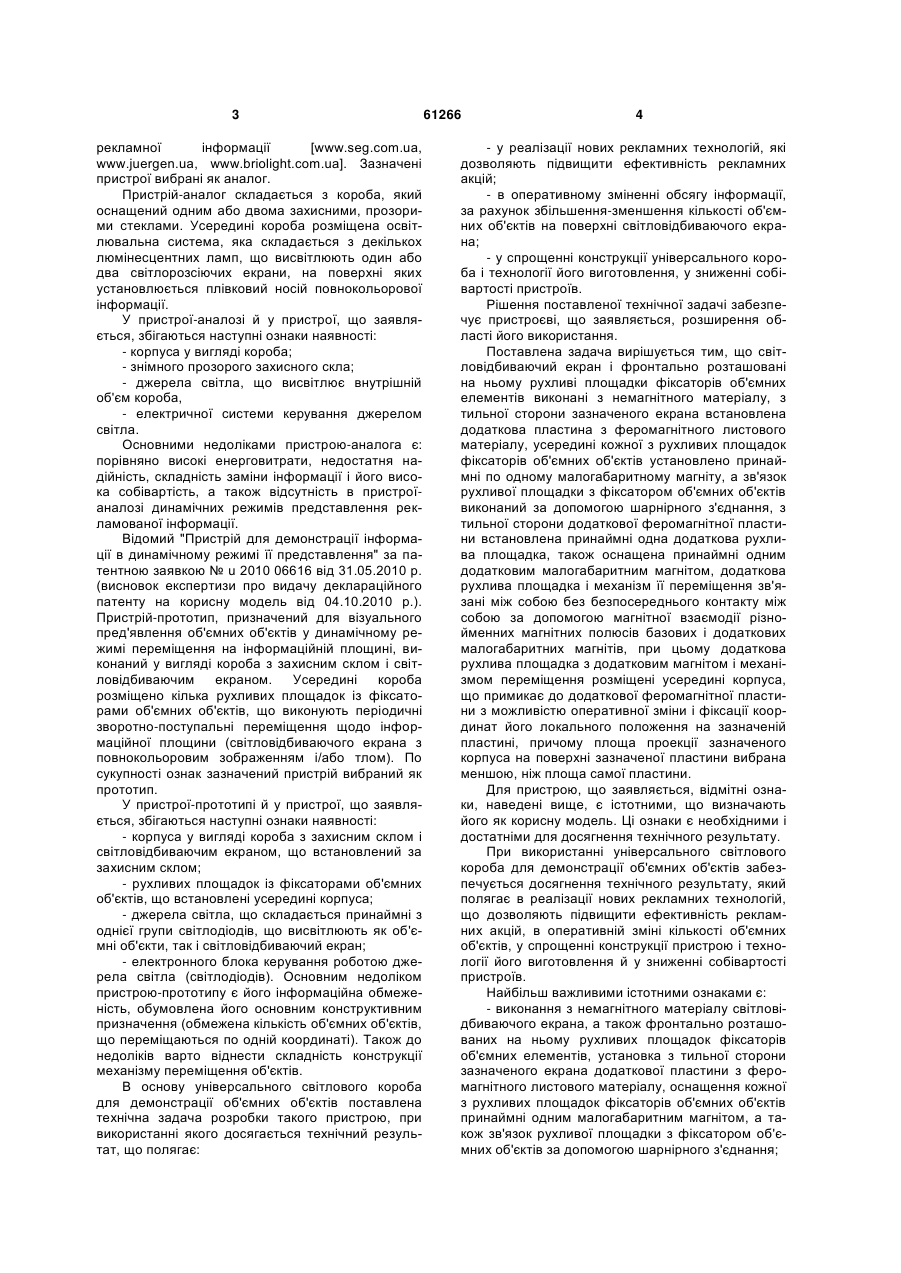

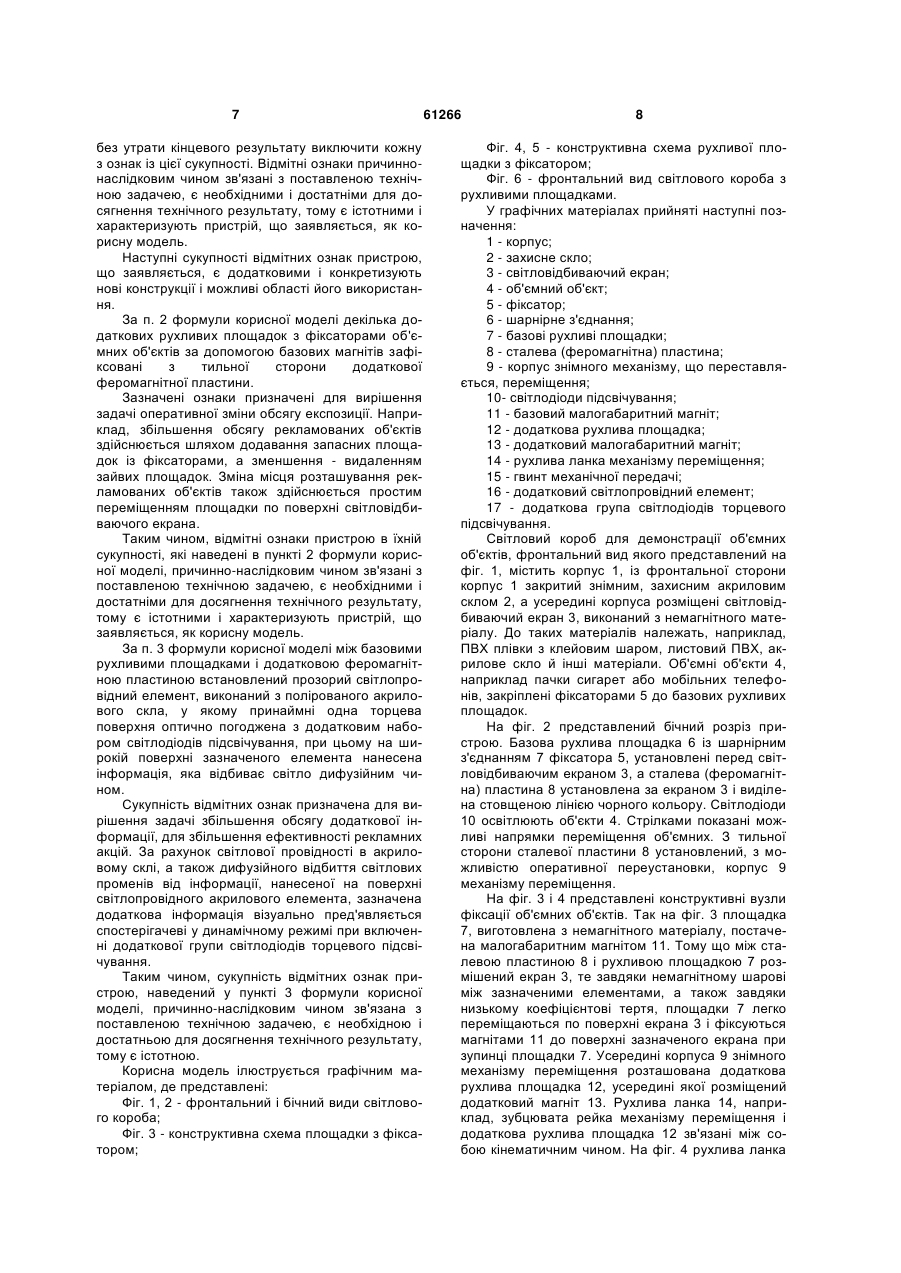

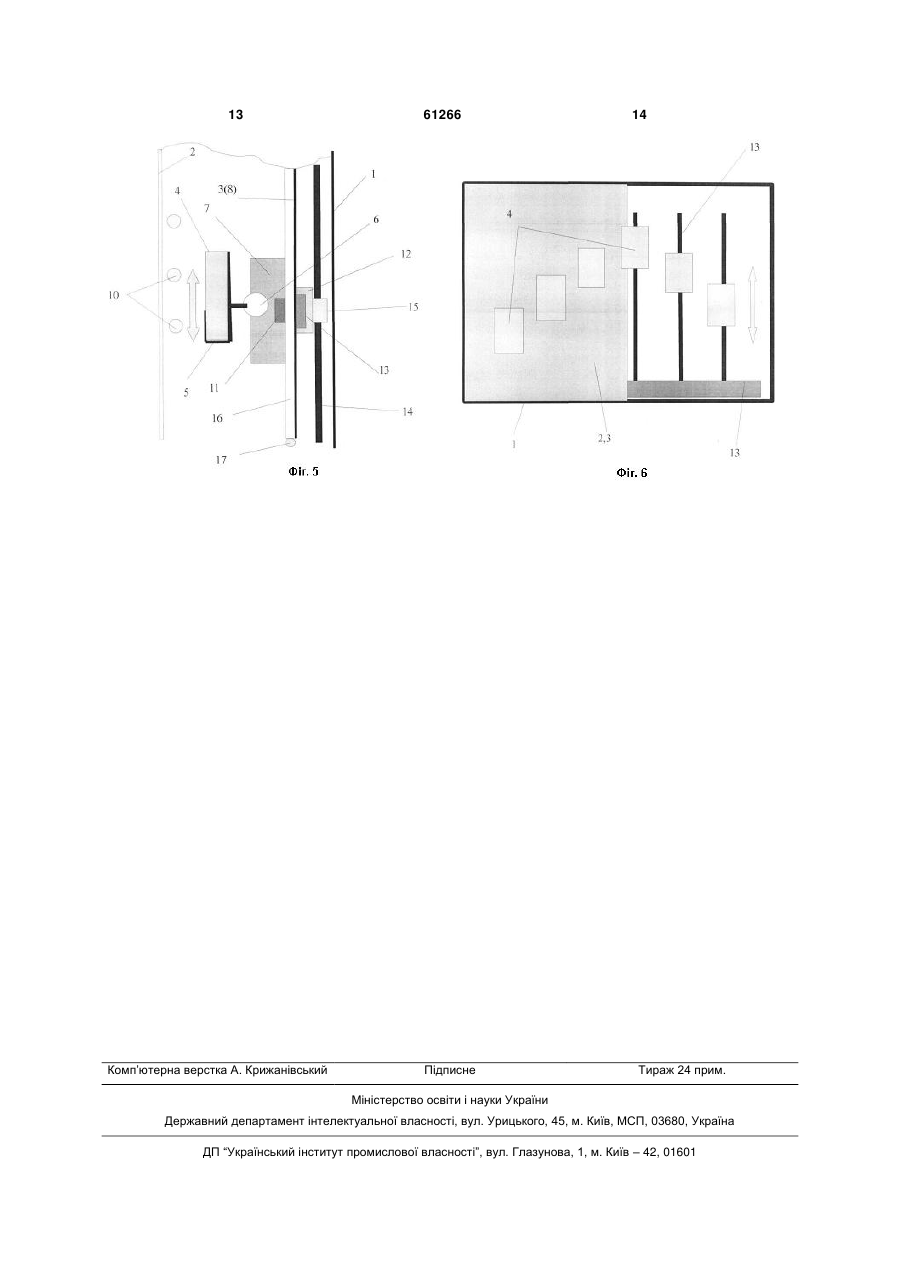

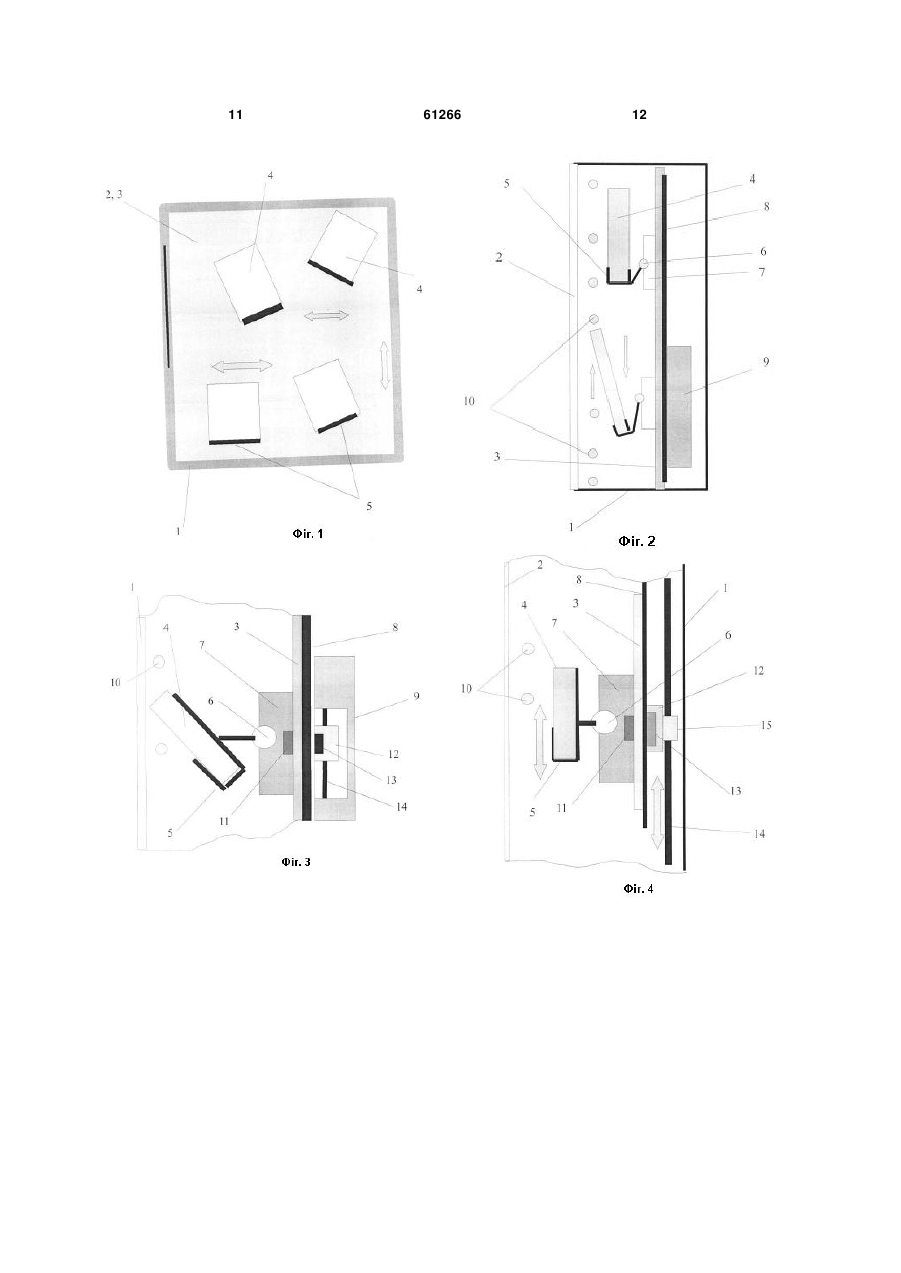

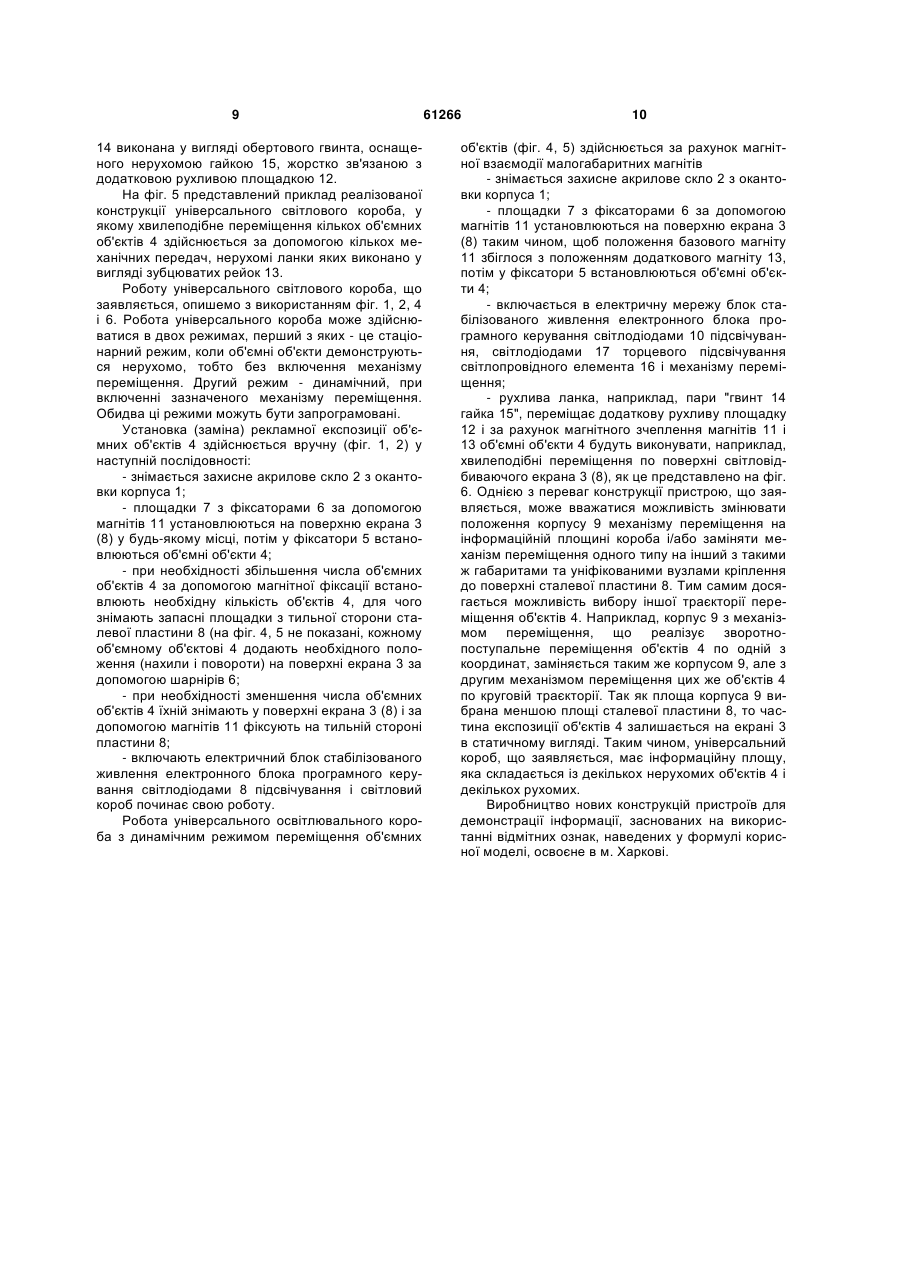

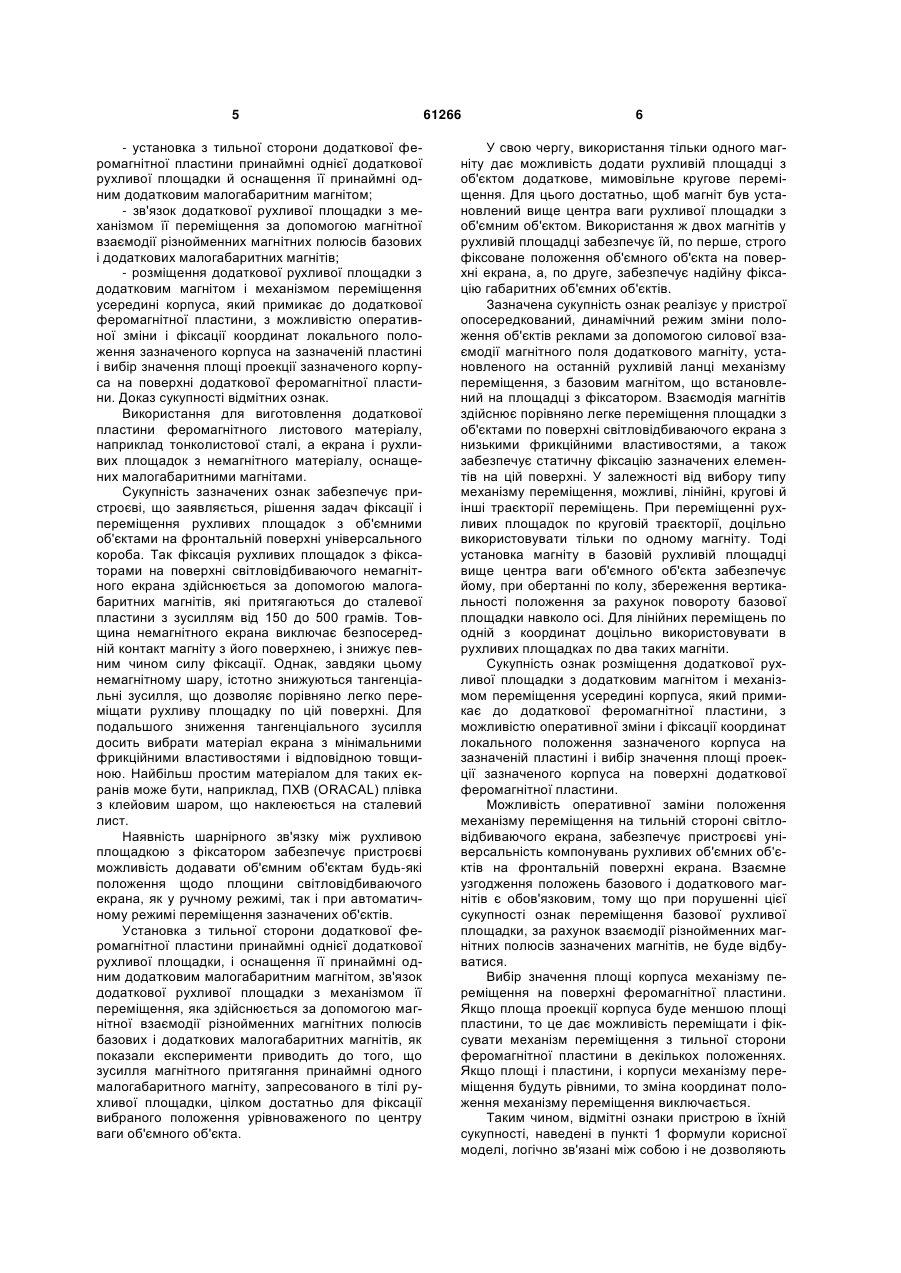

1. Універсальний світловий короб для демонстрації об'ємних об'єктів, що містить корпус-короб із захисним акриловим склом, світловідбиваючий екран і встановлений усередині корпуса, площадки з фіксаторами об'ємних об'єктів, джерело світла, який складається принаймні з однієї групи світлодіодів, а також електронний блок, який відрізняється тим, що світловідбиваючий екран і фронтально розташовані на ньому рухливі площадки фіксаторів об'ємних елементів виконані з немагнітного матеріалу, з тильної сторони зазначеного екрана встановлена додаткова пластина з феромагнітного листового матеріалу, усередині кожної з рухливих площадок фіксаторів об'ємних об'єктів установлено принаймні по одному малогабаритному магніту, а зв'язок рухливої площадки з фіксатором об'ємних об'єктів виконаний за допомогою шарнірного з'єднання, з тильної сторони додаткової феромагнітної пластини встановлена принаймні одна додаткова рухлива площадка, також оснащена принаймні одним додатковим малога U 2 (19) 1 3 рекламної інформації [www.seg.com.ua, www.juergen.ua, www.briolight.com.ua]. Зазначені пристрої вибрані як аналог. Пристрій-аналог складається з короба, який оснащений одним або двома захисними, прозорими стеклами. Усередині короба розміщена освітлювальна система, яка складається з декількох люмінесцентних ламп, що висвітлюють один або два світлорозсіючих екрани, на поверхні яких установлюється плівковий носій повнокольорової інформації. У пристрої-аналозі й у пристрої, що заявляється, збігаються наступні ознаки наявності: - корпуса у вигляді короба; - знімного прозорого захисного скла; - джерела світла, що висвітлює внутрішній об'єм короба, - електричної системи керування джерелом світла. Основними недоліками пристрою-аналога є: порівняно високі енерговитрати, недостатня надійність, складність заміни інформації і його висока собівартість, а також відсутність в пристроїаналозі динамічних режимів представлення рекламованої інформації. Відомий "Пристрій для демонстрації інформації в динамічному режимі її представлення" за патентною заявкою № u 2010 06616 від 31.05.2010 р. (висновок експертизи про видачу деклараційного патенту на корисну модель від 04.10.2010 p.). Пристрій-прототип, призначений для візуального пред'явлення об'ємних об'єктів у динамічному режимі переміщення на інформаційній площині, виконаний у вигляді короба з захисним склом і світловідбиваючим екраном. Усередині короба розміщено кілька рухливих площадок із фіксаторами об'ємних об'єктів, що виконують періодичні зворотно-поступальні переміщення щодо інформаційної площини (світловідбиваючого екрана з повнокольоровим зображенням і/або тлом). По сукупності ознак зазначений пристрій вибраний як прототип. У пристрої-прототипі й у пристрої, що заявляється, збігаються наступні ознаки наявності: - корпуса у вигляді короба з захисним склом і світловідбиваючим екраном, що встановлений за захисним склом; - рухливих площадок із фіксаторами об'ємних об'єктів, що встановлені усередині корпуса; - джерела світла, що складається принаймні з однієї групи світлодіодів, що висвітлюють як об'ємні об'єкти, так і світловідбиваючий екран; - електронного блока керування роботою джерела світла (світлодіодів). Основним недоліком пристрою-прототипу є його інформаційна обмеженість, обумовлена його основним конструктивним призначення (обмежена кількість об'ємних об'єктів, що переміщаються по одній координаті). Також до недоліків варто віднести складність конструкції механізму переміщення об'єктів. В основу універсального світлового короба для демонстрації об'ємних об'єктів поставлена технічна задача розробки такого пристрою, при використанні якого досягається технічний результат, що полягає: 61266 4 - у реалізації нових рекламних технологій, які дозволяють підвищити ефективність рекламних акцій; - в оперативному зміненні обсягу інформації, за рахунок збільшення-зменшення кількості об'ємних об'єктів на поверхні світловідбиваючого екрана; - у спрощенні конструкції універсального короба і технології його виготовлення, у зниженні собівартості пристроїв. Рішення поставленої технічної задачі забезпечує пристроєві, що заявляється, розширення області його використання. Поставлена задача вирішується тим, що світловідбиваючий екран і фронтально розташовані на ньому рухливі площадки фіксаторів об'ємних елементів виконані з немагнітного матеріалу, з тильної сторони зазначеного екрана встановлена додаткова пластина з феромагнітного листового матеріалу, усередині кожної з рухливих площадок фіксаторів об'ємних об'єктів установлено принаймні по одному малогабаритному магніту, а зв'язок рухливої площадки з фіксатором об'ємних об'єктів виконаний за допомогою шарнірного з'єднання, з тильної сторони додаткової феромагнітної пластини встановлена принаймні одна додаткова рухлива площадка, також оснащена принаймні одним додатковим малогабаритним магнітом, додаткова рухлива площадка і механізм її переміщення зв'язані між собою без безпосереднього контакту між собою за допомогою магнітної взаємодії різнойменних магнітних полюсів базових і додаткових малогабаритних магнітів, при цьому додаткова рухлива площадка з додатковим магнітом і механізмом переміщення розміщені усередині корпуса, що примикає до додаткової феромагнітної пластини з можливістю оперативної зміни і фіксації координат його локального положення на зазначеній пластині, причому площа проекції зазначеного корпуса на поверхні зазначеної пластини вибрана меншою, ніж площа самої пластини. Для пристрою, що заявляється, відмітні ознаки, наведені вище, є істотними, що визначають його як корисну модель. Ці ознаки є необхідними і достатніми для досягнення технічного результату. При використанні універсального світлового короба для демонстрації об'ємних об'єктів забезпечується досягнення технічного результату, який полягає в реалізації нових рекламних технологій, що дозволяють підвищити ефективність рекламних акцій, в оперативній зміні кількості об'ємних об'єктів, у спрощенні конструкції пристрою і технології його виготовлення й у зниженні собівартості пристроїв. Найбільш важливими істотними ознаками є: - виконання з немагнітного матеріалу світловідбиваючого екрана, а також фронтально розташованих на ньому рухливих площадок фіксаторів об'ємних елементів, установка з тильної сторони зазначеного екрана додаткової пластини з феромагнітного листового матеріалу, оснащення кожної з рухливих площадок фіксаторів об'ємних об'єктів принаймні одним малогабаритним магнітом, а також зв'язок рухливої площадки з фіксатором об'ємних об'єктів за допомогою шарнірного з'єднання; 5 - установка з тильної сторони додаткової феромагнітної пластини принаймні однієї додаткової рухливої площадки й оснащення її принаймні одним додатковим малогабаритним магнітом; - зв'язок додаткової рухливої площадки з механізмом її переміщення за допомогою магнітної взаємодії різнойменних магнітних полюсів базових і додаткових малогабаритних магнітів; - розміщення додаткової рухливої площадки з додатковим магнітом і механізмом переміщення усередині корпуса, який примикає до додаткової феромагнітної пластини, з можливістю оперативної зміни і фіксації координат локального положення зазначеного корпуса на зазначеній пластині і вибір значення площі проекції зазначеного корпуса на поверхні додаткової феромагнітної пластини. Доказ сукупності відмітних ознак. Використання для виготовлення додаткової пластини феромагнітного листового матеріалу, наприклад тонколистової сталі, а екрана і рухливих площадок з немагнітного матеріалу, оснащених малогабаритними магнітами. Сукупність зазначених ознак забезпечує пристроєві, що заявляється, рішення задач фіксації і переміщення рухливих площадок з об'ємними об'єктами на фронтальній поверхні універсального короба. Так фіксація рухливих площадок з фіксаторами на поверхні світловідбиваючого немагнітного екрана здійснюється за допомогою малогабаритних магнітів, які притягаються до сталевої пластини з зусиллям від 150 до 500 грамів. Товщина немагнітного екрана виключає безпосередній контакт магніту з його поверхнею, і знижує певним чином силу фіксації. Однак, завдяки цьому немагнітному шару, істотно знижуються тангенціальні зусилля, що дозволяє порівняно легко переміщати рухливу площадку по цій поверхні. Для подальшого зниження тангенціального зусилля досить вибрати матеріал екрана з мінімальними фрикційними властивостями і відповідною товщиною. Найбільш простим матеріалом для таких екранів може бути, наприклад, ПХВ (ORACAL) плівка з клейовим шаром, що наклеюється на сталевий лист. Наявність шарнірного зв'язку між рухливою площадкою з фіксатором забезпечує пристроєві можливість додавати об'ємним об'єктам будь-які положення щодо площини світловідбиваючого екрана, як у ручному режимі, так і при автоматичному режимі переміщення зазначених об'єктів. Установка з тильної сторони додаткової феромагнітної пластини принаймні однієї додаткової рухливої площадки, і оснащення її принаймні одним додатковим малогабаритним магнітом, зв'язок додаткової рухливої площадки з механізмом її переміщення, яка здійснюється за допомогою магнітної взаємодії різнойменних магнітних полюсів базових і додаткових малогабаритних магнітів, як показали експерименти приводить до того, що зусилля магнітного притягання принаймні одного малогабаритного магніту, запресованого в тілі рухливої площадки, цілком достатньо для фіксації вибраного положення урівноваженого по центру ваги об'ємного об'єкта. 61266 6 У свою чергу, використання тільки одного магніту дає можливість додати рухливій площадці з об'єктом додаткове, мимовільне кругове переміщення. Для цього достатньо, щоб магніт був установлений вище центра ваги рухливої площадки з об'ємним об'єктом. Використання ж двох магнітів у рухливій площадці забезпечує їй, по перше, строго фіксоване положення об'ємного об'єкта на поверхні екрана, а, по друге, забезпечує надійну фіксацію габаритних об'ємних об'єктів. Зазначена сукупність ознак реалізує у пристрої опосередкований, динамічний режим зміни положення об'єктів реклами за допомогою силової взаємодії магнітного поля додаткового магніту, установленого на останній рухливій ланці механізму переміщення, з базовим магнітом, що встановлений на площадці з фіксатором. Взаємодія магнітів здійснює порівняно легке переміщення площадки з об'єктами по поверхні світловідбиваючого екрана з низькими фрикційними властивостями, а також забезпечує статичну фіксацію зазначених елементів на цій поверхні. У залежності від вибору типу механізму переміщення, можливі, лінійні, кругові й інші траєкторії переміщень. При переміщенні рухливих площадок по круговій траєкторії, доцільно використовувати тільки по одному магніту. Тоді установка магніту в базовій рухливій площадці вище центра ваги об'ємного об'єкта забезпечує йому, при обертанні по колу, збереження вертикальності положення за рахунок повороту базової площадки навколо осі. Для лінійних переміщень по одній з координат доцільно використовувати в рухливих площадках по два таких магніти. Сукупність ознак розміщення додаткової рухливої площадки з додатковим магнітом і механізмом переміщення усередині корпуса, який примикає до додаткової феромагнітної пластини, з можливістю оперативної зміни і фіксації координат локального положення зазначеного корпуса на зазначеній пластині і вибір значення площі проекції зазначеного корпуса на поверхні додаткової феромагнітної пластини. Можливість оперативної заміни положення механізму переміщення на тильній стороні світловідбиваючого екрана, забезпечує пристроєві універсальність компонувань рухливих об'ємних об'єктів на фронтальній поверхні екрана. Взаємне узгодження положень базового і додаткового магнітів є обов'язковим, тому що при порушенні цієї сукупності ознак переміщення базової рухливої площадки, за рахунок взаємодії різнойменних магнітних полюсів зазначених магнітів, не буде відбуватися. Вибір значення площі корпуса механізму переміщення на поверхні феромагнітної пластини. Якщо площа проекції корпуса буде меншою площі пластини, то це дає можливість переміщати і фіксувати механізм переміщення з тильної сторони феромагнітної пластини в декількох положеннях. Якщо площі і пластини, і корпуси механізму переміщення будуть рівними, то зміна координат положення механізму переміщення виключається. Таким чином, відмітні ознаки пристрою в їхній сукупності, наведені в пункті 1 формули корисної моделі, логічно зв'язані між собою і не дозволяють 7 без утрати кінцевого результату виключити кожну з ознак із цієї сукупності. Відмітні ознаки причиннонаслідковим чином зв'язані з поставленою технічною задачею, є необхідними і достатніми для досягнення технічного результату, тому є істотними і характеризують пристрій, що заявляється, як корисну модель. Наступні сукупності відмітних ознак пристрою, що заявляється, є додатковими і конкретизують нові конструкції і можливі області його використання. За п. 2 формули корисної моделі декілька додаткових рухливих площадок з фіксаторами об'ємних об'єктів за допомогою базових магнітів зафіксовані з тильної сторони додаткової феромагнітної пластини. Зазначені ознаки призначені для вирішення задачі оперативної зміни обсягу експозиції. Наприклад, збільшення обсягу рекламованих об'єктів здійснюється шляхом додавання запасних площадок із фіксаторами, а зменшення - видаленням зайвих площадок. Зміна місця розташування рекламованих об'єктів також здійснюється простим переміщенням площадки по поверхні світловідбиваючого екрана. Таким чином, відмітні ознаки пристрою в їхній сукупності, які наведені в пункті 2 формули корисної моделі, причинно-наслідковим чином зв'язані з поставленою технічною задачею, є необхідними і достатніми для досягнення технічного результату, тому є істотними і характеризують пристрій, що заявляється, як корисну модель. За п. 3 формули корисної моделі між базовими рухливими площадками і додатковою феромагнітною пластиною встановлений прозорий світлопровідний елемент, виконаний з полірованого акрилового скла, у якому принаймні одна торцева поверхня оптично погоджена з додатковим набором світлодіодів підсвічування, при цьому на широкій поверхні зазначеного елемента нанесена інформація, яка відбиває світло дифузійним чином. Сукупність відмітних ознак призначена для вирішення задачі збільшення обсягу додаткової інформації, для збільшення ефективності рекламних акцій. За рахунок світлової провідності в акриловому склі, а також дифузійного відбиття світлових променів від інформації, нанесеної на поверхні світлопровідного акрилового елемента, зазначена додаткова інформація візуально пред'являється спостерігачеві у динамічному режимі при включенні додаткової групи світлодіодів торцевого підсвічування. Таким чином, сукупність відмітних ознак пристрою, наведений у пункті 3 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. Корисна модель ілюструється графічним матеріалом, де представлені: Фіг. 1, 2 - фронтальний і бічний види світлового короба; Фіг. 3 - конструктивна схема площадки з фіксатором; 61266 8 Фіг. 4, 5 - конструктивна схема рухливої площадки з фіксатором; Фіг. 6 - фронтальний вид світлового короба з рухливими площадками. У графічних матеріалах прийняті наступні позначення: 1 - корпус; 2 - захисне скло; 3 - світловідбиваючий екран; 4 - об'ємний об'єкт; 5 - фіксатор; 6 - шарнірне з'єднання; 7 - базові рухливі площадки; 8 - сталева (феромагнітна) пластина; 9 - корпус знімного механізму, що переставляється, переміщення; 10- світлодіоди підсвічування; 11 - базовий малогабаритний магніт; 12 - додаткова рухлива площадка; 13 - додатковий малогабаритний магніт; 14 - рухлива ланка механізму переміщення; 15 - гвинт механічної передачі; 16 - додатковий світлопровідний елемент; 17 - додаткова група світлодіодів торцевого підсвічування. Світловий короб для демонстрації об'ємних об'єктів, фронтальний вид якого представлений на фіг. 1, містить корпус 1, із фронтальної сторони корпус 1 закритий знімним, захисним акриловим склом 2, а усередині корпуса розміщені світловідбиваючий екран 3, виконаний з немагнітного матеріалу. До таких матеріалів належать, наприклад, ПВХ плівки з клейовим шаром, листовий ПВХ, акрилове скло й інші матеріали. Об'ємні об'єкти 4, наприклад пачки сигарет або мобільних телефонів, закріплені фіксаторами 5 до базових рухливих площадок. На фіг. 2 представлений бічний розріз пристрою. Базова рухлива площадка 6 із шарнірним з'єднанням 7 фіксатора 5, установлені перед світловідбиваючим екраном 3, а сталева (феромагнітна) пластина 8 установлена за екраном 3 і виділена стовщеною лінією чорного кольору. Світлодіоди 10 освітлюють об'єкти 4. Стрілками показані можливі напрямки переміщення об'ємних. З тильної сторони сталевої пластини 8 установлений, з можливістю оперативної переустановки, корпус 9 механізму переміщення. На фіг. 3 і 4 представлені конструктивні вузли фіксації об'ємних об'єктів. Так на фіг. 3 площадка 7, виготовлена з немагнітного матеріалу, постачена малогабаритним магнітом 11. Тому що між сталевою пластиною 8 і рухливою площадкою 7 розмішений екран 3, те завдяки немагнітному шарові між зазначеними елементами, а також завдяки низькому коефіцієнтові тертя, площадки 7 легко переміщаються по поверхні екрана 3 і фіксуються магнітами 11 до поверхні зазначеного екрана при зупинці площадки 7. Усередині корпуса 9 знімного механізму переміщення розташована додаткова рухлива площадка 12, усередині якої розміщений додатковий магніт 13. Рухлива ланка 14, наприклад, зубцювата рейка механізму переміщення і додаткова рухлива площадка 12 зв'язані між собою кінематичним чином. На фіг. 4 рухлива ланка 9 14 виконана у вигляді обертового гвинта, оснащеного нерухомою гайкою 15, жорстко зв'язаною з додатковою рухливою площадкою 12. На фіг. 5 представлений приклад реалізованої конструкції універсального світлового короба, у якому хвилеподібне переміщення кількох об'ємних об'єктів 4 здійснюється за допомогою кількох механічних передач, нерухомі ланки яких виконано у вигляді зубцюватих рейок 13. Роботу універсального світлового короба, що заявляється, опишемо з використанням фіг. 1, 2, 4 і 6. Робота універсального короба може здійснюватися в двох режимах, перший з яких - це стаціонарний режим, коли об'ємні об'єкти демонструються нерухомо, тобто без включення механізму переміщення. Другий режим - динамічний, при включенні зазначеного механізму переміщення. Обидва ці режими можуть бути запрограмовані. Установка (заміна) рекламної експозиції об'ємних об'єктів 4 здійснюється вручну (фіг. 1, 2) у наступній послідовності: - знімається захисне акрилове скло 2 з окантовки корпуса 1; - площадки 7 з фіксаторами 6 за допомогою магнітів 11 установлюються на поверхню екрана 3 (8) у будь-якому місці, потім у фіксатори 5 встановлюються об'ємні об'єкти 4; - при необхідності збільшення числа об'ємних об'єктів 4 за допомогою магнітної фіксації встановлюють необхідну кількість об'єктів 4, для чого знімають запасні площадки з тильної сторони сталевої пластини 8 (на фіг. 4, 5 не показані, кожному об'ємному об'єктові 4 додають необхідного положення (нахили і повороти) на поверхні екрана 3 за допомогою шарнірів 6; - при необхідності зменшення числа об'ємних об'єктів 4 їхній знімають у поверхні екрана 3 (8) і за допомогою магнітів 11 фіксують на тильній стороні пластини 8; - включають електричний блок стабілізованого живлення електронного блока програмного керування світлодіодами 8 підсвічування і світловий короб починає свою роботу. Робота універсального освітлювального короба з динамічним режимом переміщення об'ємних 61266 10 об'єктів (фіг. 4, 5) здійснюється за рахунок магнітної взаємодії малогабаритних магнітів - знімається захисне акрилове скло 2 з окантовки корпуса 1; - площадки 7 з фіксаторами 6 за допомогою магнітів 11 установлюються на поверхню екрана 3 (8) таким чином, щоб положення базового магніту 11 збіглося з положенням додаткового магніту 13, потім у фіксатори 5 встановлюються об'ємні об'єкти 4; - включається в електричну мережу блок стабілізованого живлення електронного блока програмного керування світлодіодами 10 підсвічування, світлодіодами 17 торцевого підсвічування світлопровідного елемента 16 і механізму переміщення; - рухлива ланка, наприклад, пари "гвинт 14 гайка 15", переміщає додаткову рухливу площадку 12 і за рахунок магнітного зчеплення магнітів 11 і 13 об'ємні об'єкти 4 будуть виконувати, наприклад, хвилеподібні переміщення по поверхні світловідбиваючого екрана 3 (8), як це представлено на фіг. 6. Однією з переваг конструкції пристрою, що заявляється, може вважатися можливість змінювати положення корпусу 9 механізму переміщення на інформаційній площині короба і/або заміняти механізм переміщення одного типу на інший з такими ж габаритами та уніфікованими вузлами кріплення до поверхні сталевої пластини 8. Тим самим досягається можливість вибору іншої траєкторії переміщення об'єктів 4. Наприклад, корпус 9 з механізмом переміщення, що реалізує зворотнопоступальне переміщення об'єктів 4 по одній з координат, заміняється таким же корпусом 9, але з другим механізмом переміщення цих же об'єктів 4 по круговій траєкторії. Так як площа корпуса 9 вибрана меншою площі сталевої пластини 8, то частина експозиції об'єктів 4 залишається на екрані 3 в статичному вигляді. Таким чином, універсальний короб, що заявляється, має інформаційну площу, яка складається із декількох нерухомих об'єктів 4 і декількох рухомих. Виробництво нових конструкцій пристроїв для демонстрації інформації, заснованих на використанні відмітних ознак, наведених у формулі корисної моделі, освоєне в м. Харкові. 11 61266 12 13 Комп’ютерна верстка А. Крижанівський 61266 Підписне 14 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
