Короб для просушення сипких матеріалів
Номер патенту: 15247
Опубліковано: 15.06.2006
Автори: Шилович Ігор Леонідович, Лелека Сергій Володимирович, Панов Євген Миколайович, Коржик Михайло Володимирович
Формула / Реферат
Короб, що містить розташовані над піччю термосифони, з'єднані в одне ціле вставками, та газовідвідний патрубок, який відрізняється тим, що його споряджено розташованим уздовж печі та сполученим з газовідвідним патрубком кожухом, в який виведені конденсаторні ділянки термосифонів, при цьому випарні ділянки термосифонів розташовані відносно поверхні печі під кутом, що не перевищує 20 градусів.
Текст

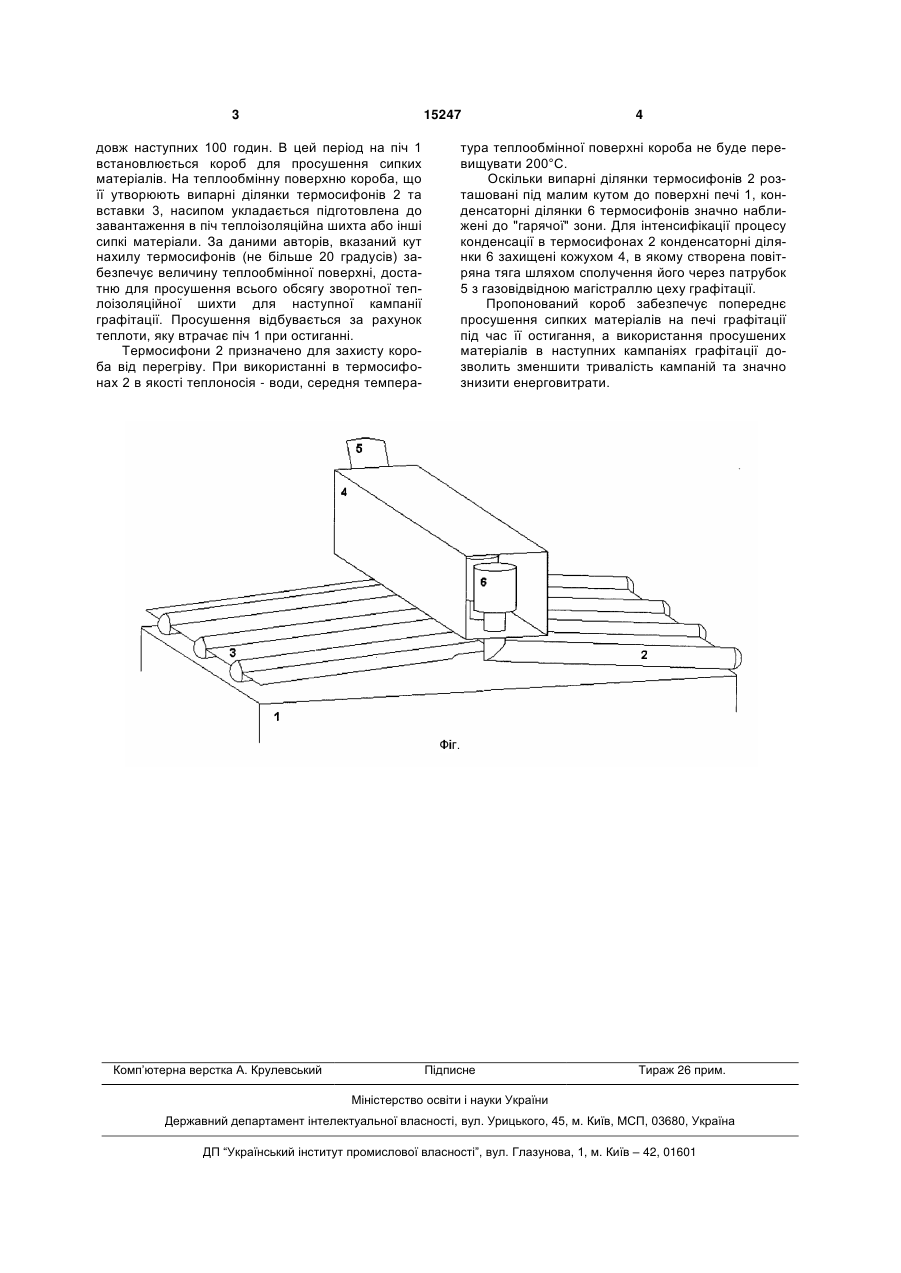

Короб, що містить розташовані над піччю термосифони, з'єднані в одне ціле вставками, та газовідвідний патрубок, який відрізняється тим, що його споряджено розташованим уздовж печі та сполученим з газовідвідним патрубком кожухом, в який виведені конденсаторні ділянки термосифонів, при цьому випарні ділянки термосифонів розташовані відносно поверхні печі під кутом, що не перевищує 20 градусів. (19) (21) u200512824 (22) 29.12.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Панов Євген Миколайович, Шилович Ігор Леонідович, Коржик Михайло Володимирович, Лелека Сергій Володимирович (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 15247 довж наступних 100 годин. В цей період на піч 1 встановлюється короб для просушення сипких матеріалів. На теплообмінну поверхню короба, що її утворюють випарні ділянки термосифонів 2 та вставки 3, насипом укладається підготовлена до завантаження в піч теплоізоляційна шихта або інші сипкі матеріали. За даними авторів, вказаний кут нахилу термосифонів (не більше 20 градусів) забезпечує величину теплообмінної поверхні, достатню для просушення всього обсягу зворотної теплоізоляційної шихти для наступної кампанії графітації. Просушення відбувається за рахунок теплоти, яку втрачає піч 1 при остиганні. Термосифони 2 призначено для захисту короба від перегріву. При використанні в термосифонах 2 в якості теплоносія - води, середня темпера Комп’ютерна верстка А. Крулевський 4 тура теплообмінної поверхні короба не буде перевищувати 200°С. Оскільки випарні ділянки термосифонів 2 розташовані під малим кутом до поверхні печі 1, конденсаторні ділянки 6 термосифонів значно наближені до "гарячої" зони. Для інтенсифікації процесу конденсації в термосифонах 2 конденсаторні ділянки 6 захищені кожухом 4, в якому створена повітряна тяга шляхом сполучення його через патрубок 5 з газовідвідною магістраллю цеху графітації. Пропонований короб забезпечує попереднє просушення сипких матеріалів на печі графітації під час її остигання, а використання просушених матеріалів в наступних кампаніях графітації дозволить зменшити тривалість кампаній та значно знизити енерговитрати. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBasket for drying loose materials
Автори англійськоюPanov Yevhen Mykolaiovych, Shylovych Ihor Leonidovych, Korzhyk Mykhailo Volodymyrovych, Leleka Serhii Volodymyrovych
Назва патенту російськоюКороб для просушки сыпучих материалов
Автори російськоюПанов Евгений Николаевич, Шилович Игорь Леонидович, Коржик Михаил Владимирович, Лелека Сергей Владимирович
МПК / Мітки
МПК: B29C 47/38, B29C 47/58
Мітки: просушення, короб, матеріалів, сипких
