Батарейний короб

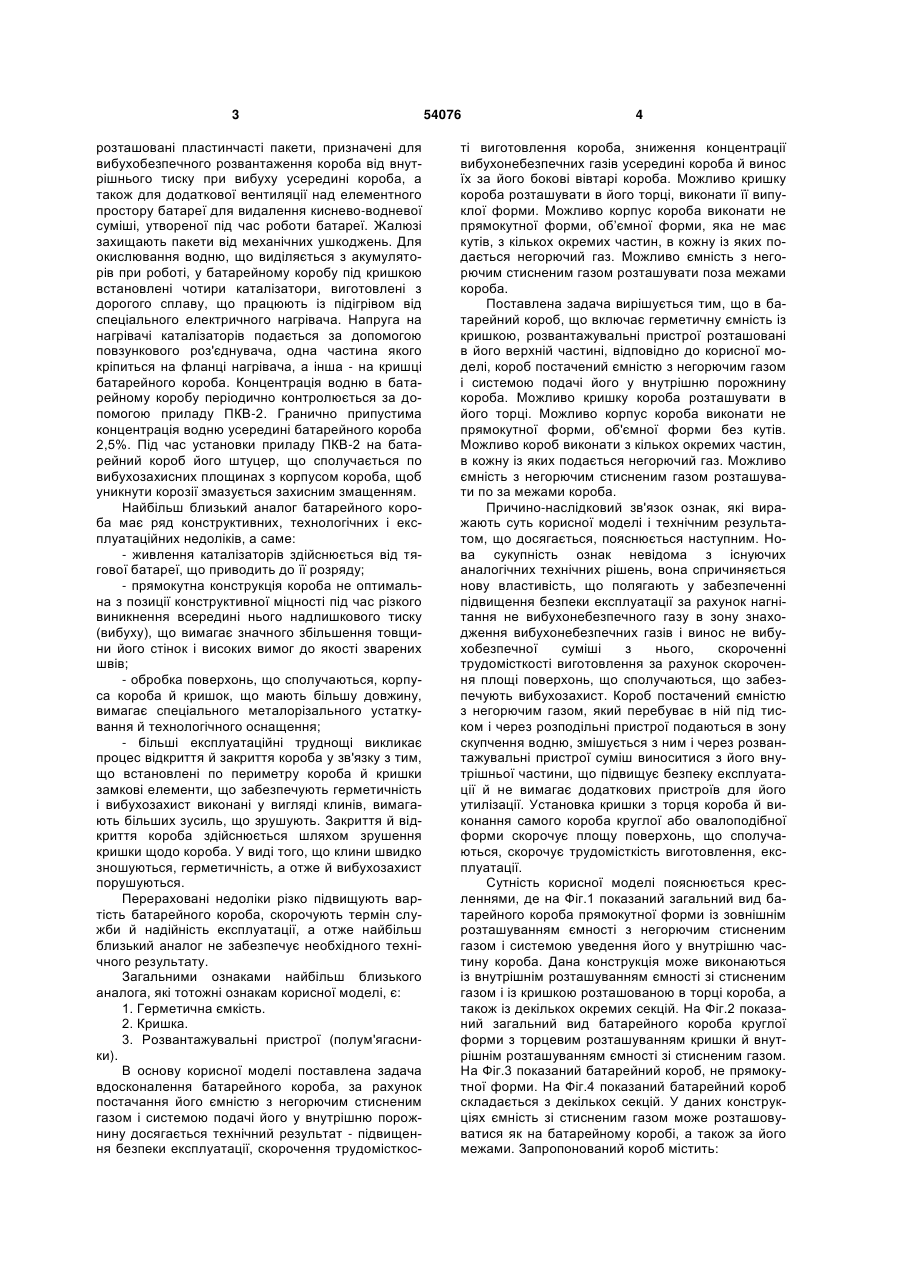

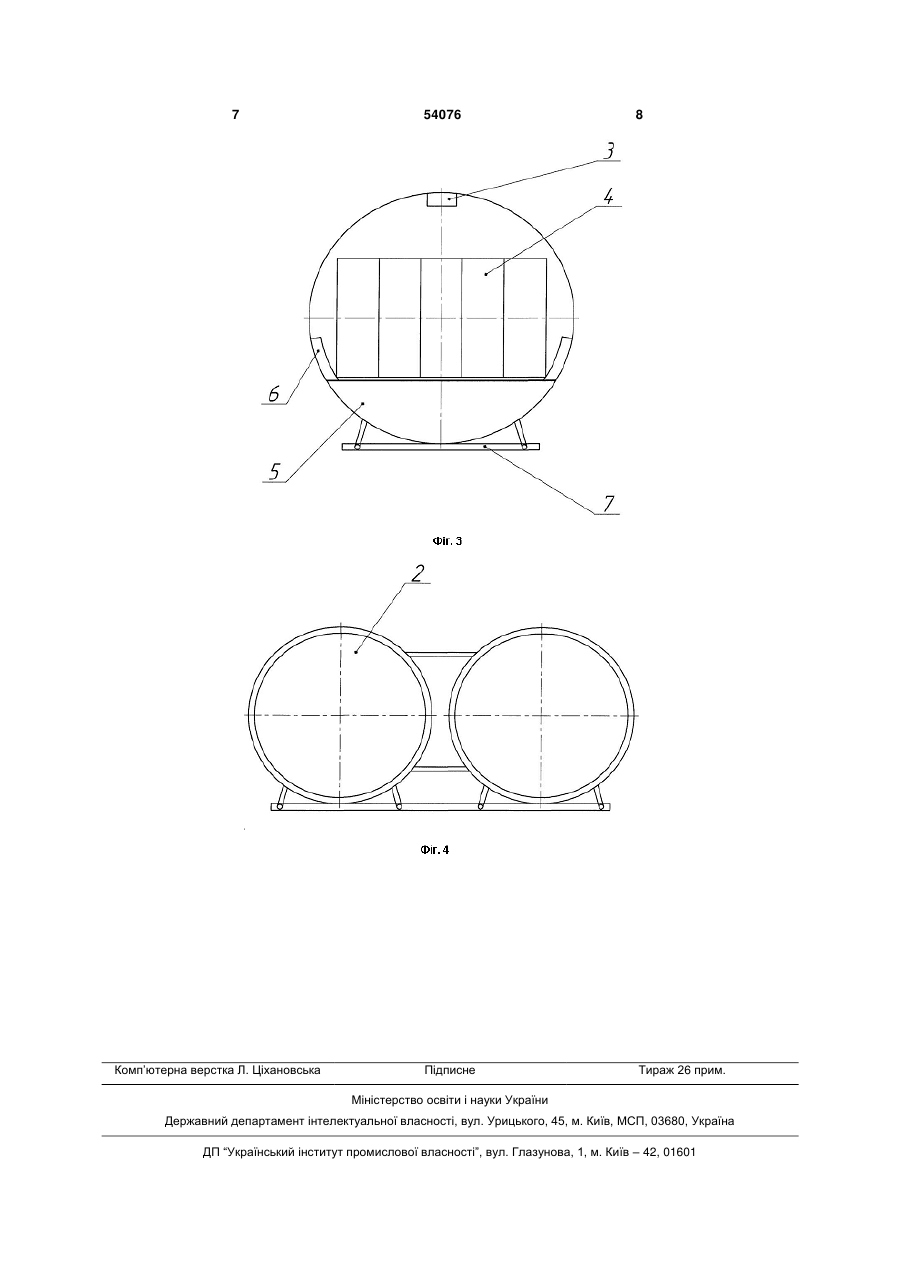

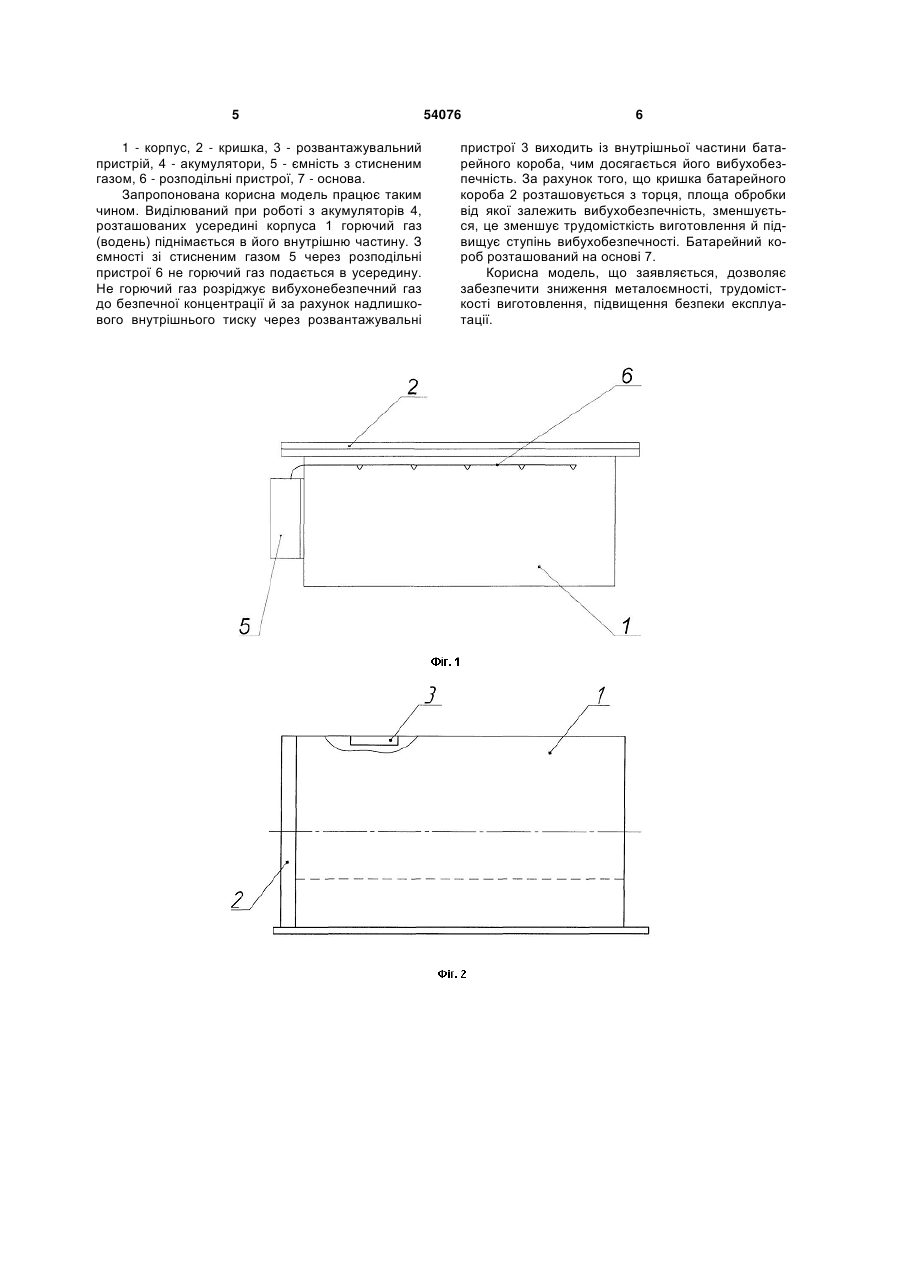

1. Батарейний короб, що включає герметичну ємність із кришкою, розвантажувальні пристрої, розташовані в його верхній частині, який відрізняється тим, що він додатково містить ємність з негорючим стисненим газом і систему подачі його у внутрішню порожнину короба. 3 розташовані пластинчасті пакети, призначені для вибухобезпечного розвантаження короба від внутрішнього тиску при вибуху усередині короба, а також для додаткової вентиляції над елементного простору батареї для видалення киснево-водневої суміші, утвореної під час роботи батареї. Жалюзі захищають пакети від механічних ушкоджень. Для окислювання водню, що виділяється з акумуляторів при роботі, у батарейному коробу під кришкою встановлені чотири каталізатори, виготовлені з дорогого сплаву, що працюють із підігрівом від спеціального електричного нагрівача. Напруга на нагрівачі каталізаторів подається за допомогою повзункового роз'єднувача, одна частина якого кріпиться на фланці нагрівача, а інша - на кришці батарейного короба. Концентрація водню в батарейному коробу періодично контролюється за допомогою приладу ПКВ-2. Гранично припустима концентрація водню усередині батарейного короба 2,5%. Під час установки приладу ПКВ-2 на батарейний короб його штуцер, що сполучається по вибухозахисних площинах з корпусом короба, щоб уникнути корозії змазується захисним змащенням. Найбільш близький аналог батарейного короба має ряд конструктивних, технологічних і експлуатаційних недоліків, а саме: - живлення каталізаторів здійснюється від тягової батареї, що приводить до її розряду; - прямокутна конструкція короба не оптимальна з позиції конструктивної міцності під час різкого виникнення всередині нього надлишкового тиску (вибуху), що вимагає значного збільшення товщини його стінок і високих вимог до якості зварених швів; - обробка поверхонь, що сполучаються, корпуса короба й кришок, що мають більшу довжину, вимагає спеціального металорізального устаткування й технологічного оснащення; - більші експлуатаційні труднощі викликає процес відкриття й закриття короба у зв'язку з тим, що встановлені по периметру короба й кришки замкові елементи, що забезпечують герметичність і вибухозахист виконані у вигляді клинів, вимагають більших зусиль, що зрушують. Закриття й відкриття короба здійснюється шляхом зрушення кришки щодо короба. У виді того, що клини швидко зношуються, герметичність, а отже й вибухозахист порушуються. Перераховані недоліки різко підвищують вартість батарейного короба, скорочують термін служби й надійність експлуатації, а отже найбільш близький аналог не забезпечує необхідного технічного результату. Загальними ознаками найбільш близького аналога, які тотожні ознакам корисної моделі, є: 1. Герметична ємкість. 2. Кришка. 3. Розвантажувальні пристрої (полум'ягасники). В основу корисної моделі поставлена задача вдосконалення батарейного короба, за рахунок постачання його ємністю з негорючим стисненим газом і системою подачі його у внутрішню порожнину досягається технічний результат - підвищення безпеки експлуатації, скорочення трудомісткос 54076 4 ті виготовлення короба, зниження концентрації вибухонебезпечних газів усередині короба й винос їх за його бокові вівтарі короба. Можливо кришку короба розташувати в його торці, виконати її випуклої форми. Можливо корпус короба виконати не прямокутної форми, об’ємної форми, яка не має кутів, з кількох окремих частин, в кожну із яких подається негорючий газ. Можливо ємність з негорючим стисненим газом розташувати поза межами короба. Поставлена задача вирішується тим, що в батарейний короб, що включає герметичну ємність із кришкою, розвантажувальні пристрої розташовані в його верхній частині, відповідно до корисної моделі, короб постачений ємністю з негорючим газом і системою подачі його у внутрішню порожнину короба. Можливо кришку короба розташувати в його торці. Можливо корпус короба виконати не прямокутної форми, об'ємної форми без кутів. Можливо короб виконати з кількох окремих частин, в кожну із яких подається негорючий газ. Можливо ємність з негорючим стисненим газом розташувати по за межами короба. Причино-наслідковий зв'язок ознак, які виражають суть корисної моделі і технічним результатом, що досягається, пояснюється наступним. Нова сукупність ознак невідома з існуючих аналогічних технічних рішень, вона спричиняється нову властивість, що полягають у забезпеченні підвищення безпеки експлуатації за рахунок нагнітання не вибухонебезпечного газу в зону знаходження вибухонебезпечних газів і винос не вибухобезпечної суміші з нього, скороченні трудомісткості виготовлення за рахунок скорочення площі поверхонь, що сполучаються, що забезпечують вибухозахист. Короб постачений ємністю з негорючим газом, який перебуває в ній під тиском і через розподільні пристрої подаються в зону скупчення водню, змішується з ним і через розвантажувальні пристрої суміш виноситися з його внутрішньої частини, що підвищує безпеку експлуатації й не вимагає додаткових пристроїв для його утилізації. Установка кришки з торця короба й виконання самого короба круглої або овалоподібної форми скорочує площу поверхонь, що сполучаються, скорочує трудомісткість виготовлення, експлуатації. Сутність корисної моделі пояснюється кресленнями, де на Фіг.1 показаний загальний вид батарейного короба прямокутної форми із зовнішнім розташуванням ємності з негорючим стисненим газом і системою уведення його у внутрішню частину короба. Дана конструкція може виконаються із внутрішнім розташуванням ємності зі стисненим газом і із кришкою розташованою в торці короба, а також із декількох окремих секцій. На Фіг.2 показаний загальний вид батарейного короба круглої форми з торцевим розташуванням кришки й внутрішнім розташуванням ємності зі стисненим газом. На Фіг.3 показаний батарейний короб, не прямокутної форми. На Фіг.4 показаний батарейний короб складається з декількох секцій. У даних конструкціях ємність зі стисненим газом може розташовуватися як на батарейному коробі, а також за його межами. Запропонований короб містить: 5 1 - корпус, 2 - кришка, 3 - розвантажувальний пристрій, 4 - акумулятори, 5 - ємність з стисненим газом, 6 - розподільні пристрої, 7 - основа. Запропонована корисна модель працює таким чином. Виділюваний при роботі з акумуляторів 4, розташованих усередині корпуса 1 горючий газ (водень) піднімається в його внутрішню частину. З ємності зі стисненим газом 5 через розподільні пристрої 6 не горючий газ подається в усередину. Не горючий газ розріджує вибухонебезпечний газ до безпечної концентрації й за рахунок надлишкового внутрішнього тиску через розвантажувальні 54076 6 пристрої 3 виходить із внутрішньої частини батарейного короба, чим досягається його вибухобезпечність. За рахунок того, що кришка батарейного короба 2 розташовується з торця, площа обробки від якої залежить вибухобезпечність, зменшується, це зменшує трудомісткість виготовлення й підвищує ступінь вибухобезпечності. Батарейний короб розташований на основі 7. Корисна модель, що заявляється, дозволяє забезпечити зниження металоємності, трудомісткості виготовлення, підвищення безпеки експлуатації. 7 Комп’ютерна верстка Л. Ціхановська 54076 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
