Пристрій для демонстрації інформації в динамічному режимі її представлення

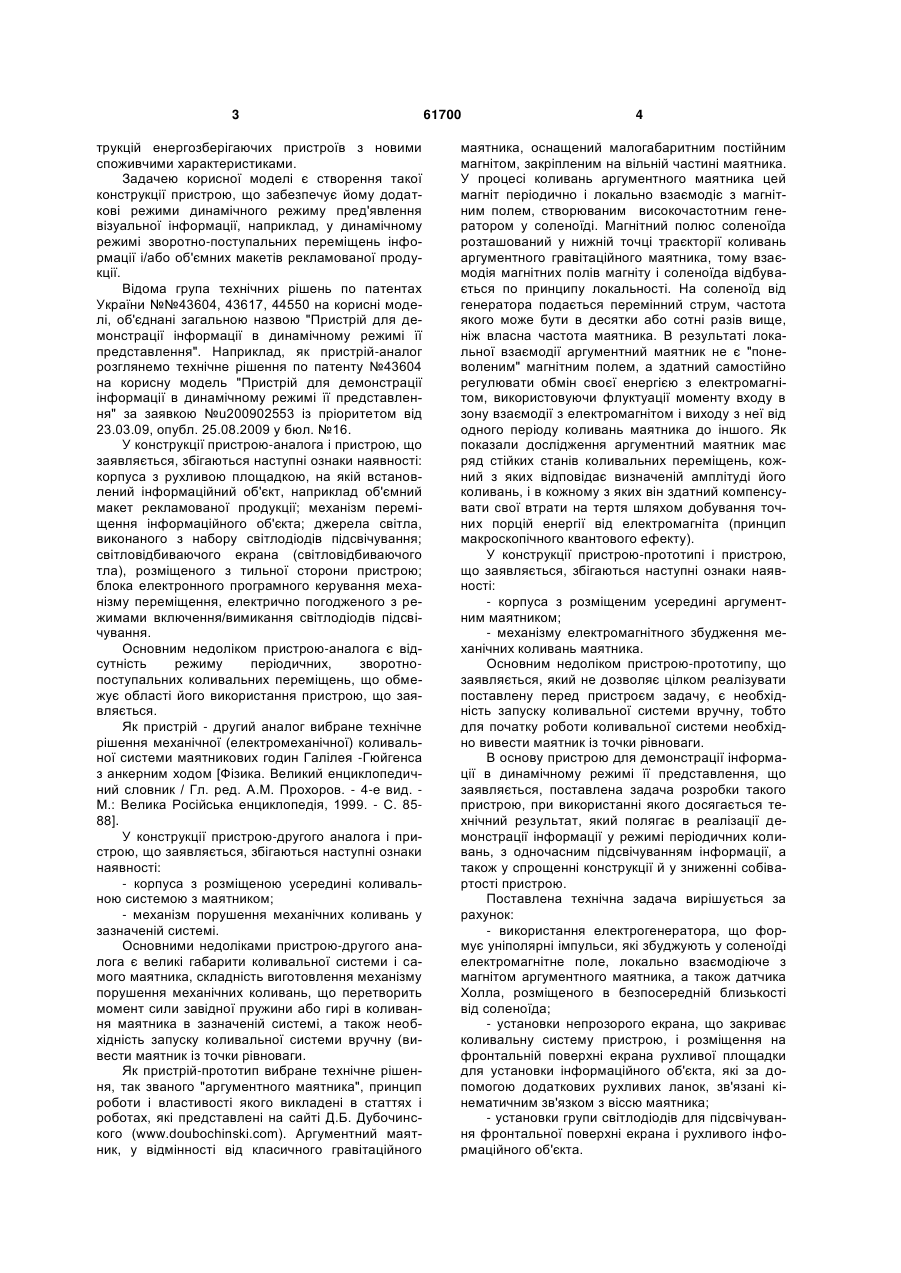

1. Пристрій для демонстрації інформації в динамічному режимі її представлення, що містить корпус, маятник, що виконує гармонійні зворотнопоступальні переміщення, у якому його вільна частина оснащена малогабаритним магнітом, а також електромагнітну систему, взаємодіючу з магнітом маятника для компенсації механічних витрат при його переміщеннях, який відрізняється тим, що в пристрої для демонстрації інформаці в динамічному режимі її представлення як електромагнітної системи збудження зворотно-поступальних переміщень аргументного маятника використаний генератор електричних уніполярних імпульсів, електрично зв'язаний із соленоїдом, періодично взаємодіючим з магнітним полем аргументного маятника, у безпосередній близькості від соленоїда розміщені датчик Холла, поверхня малогабаритного магніту аргументного маятника розміщена паралельно поверхням соленоїда і датчику Холла, знаки магнітних полюсів соленоїда і зазначеного магніту вибрані співпадаючими, а значення напруженості електромагнітного поля соленоїда вибрано максимальним, при проходженні малогабарит U 2 (19) 1 3 трукцій енергозберігаючих пристроїв з новими споживчими характеристиками. Задачею корисної моделі є створення такої конструкції пристрою, що забезпечує йому додаткові режими динамічного режиму пред'явлення візуальної інформації, наприклад, у динамічному режимі зворотно-поступальних переміщень інформації і/або об'ємних макетів рекламованої продукції. Відома група технічних рішень по патентах України №№43604, 43617, 44550 на корисні моделі, об'єднані загальною назвою "Пристрій для демонстрації інформації в динамічному режимі її представлення". Наприклад, як пристрій-аналог розглянемо технічне рішення по патенту №43604 на корисну модель "Пристрій для демонстрації інформації в динамічному режимі її представлення" за заявкою №u200902553 із пріоритетом від 23.03.09, опубл. 25.08.2009 у бюл. №16. У конструкції пристрою-аналога і пристрою, що заявляється, збігаються наступні ознаки наявності: корпуса з рухливою площадкою, на якій встановлений інформаційний об'єкт, наприклад об'ємний макет рекламованої продукції; механізм переміщення інформаційного об'єкта; джерела світла, виконаного з набору світлодіодів підсвічування; світловідбиваючого екрана (світловідбиваючого тла), розміщеного з тильної сторони пристрою; блока електронного програмного керування механізму переміщення, електрично погодженого з режимами включення/вимикання світлодіодів підсвічування. Основним недоліком пристрою-аналога є відсутність режиму періодичних, зворотнопоступальних коливальних переміщень, що обмежує області його використання пристрою, що заявляється. Як пристрій - другий аналог вибране технічне рішення механічної (електромеханічної) коливальної системи маятникових годин Галілея -Гюйгенса з анкерним ходом [Фізика. Великий енциклопедичний словник / Гл. ред. А.М. Прохоров. - 4-е вид. М.: Велика Російська енциклопедія, 1999. - С. 8588]. У конструкції пристрою-другого аналога і пристрою, що заявляється, збігаються наступні ознаки наявності: - корпуса з розміщеною усередині коливальною системою з маятником; - механізм порушення механічних коливань у зазначеній системі. Основними недоліками пристрою-другого аналога є великі габарити коливальної системи і самого маятника, складність виготовлення механізму порушення механічних коливань, що перетворить момент сили завідної пружини або гирі в коливання маятника в зазначеній системі, а також необхідність запуску коливальної системи вручну (вивести маятник із точки рівноваги. Як пристрій-прототип вибране технічне рішення, так званого "аргументного маятника", принцип роботи і властивості якого викладені в статтях і роботах, які представлені на сайті Д.Б. Дубочинского (www.doubochinski.com). Аргументний маятник, у відмінності від класичного гравітаційного 61700 4 маятника, оснащений малогабаритним постійним магнітом, закріпленим на вільній частині маятника. У процесі коливань аргументного маятника цей магніт періодично і локально взаємодіє з магнітним полем, створюваним високочастотним генератором у соленоїді. Магнітний полюс соленоїда розташований у нижній точці траєкторії коливань аргументного гравітаційного маятника, тому взаємодія магнітних полів магніту і соленоїда відбувається по принципу локальності. На соленоїд від генератора подається перемінний струм, частота якого може бути в десятки або сотні разів вище, ніж власна частота маятника. В результаті локальної взаємодії аргументний маятник не є "поневоленим" магнітним полем, а здатний самостійно регулювати обмін своєї енергією з електромагнітом, використовуючи флуктуації моменту входу в зону взаємодії з електромагнітом і виходу з неї від одного періоду коливань маятника до іншого. Як показали дослідження аргументний маятник має ряд стійких станів коливальних переміщень, кожний з яких відповідає визначеній амплітуді його коливань, і в кожному з яких він здатний компенсувати свої втрати на тертя шляхом добування точних порцій енергії від електромагніта (принцип макроскопічного квантового ефекту). У конструкції пристрою-прототипі і пристрою, що заявляється, збігаються наступні ознаки наявності: - корпуса з розміщеним усередині аргументним маятником; - механізму електромагнітного збудження механічних коливань маятника. Основним недоліком пристрою-прототипу, що заявляється, який не дозволяє цілком реалізувати поставлену перед пристроєм задачу, є необхідність запуску коливальної системи вручну, тобто для початку роботи коливальної системи необхідно вивести маятник із точки рівноваги. В основу пристрою для демонстрації інформації в динамічному режимі її представлення, що заявляється, поставлена задача розробки такого пристрою, при використанні якого досягається технічний результат, який полягає в реалізації демонстрації інформації у режимі періодичних коливань, з одночасним підсвічуванням інформації, а також у спрощенні конструкції й у зниженні собівартості пристрою. Поставлена технічна задача вирішується за рахунок: - використання електрогенератора, що формує уніполярні імпульси, які збуджують у соленоїді електромагнітне поле, локально взаємодіюче з магнітом аргументного маятника, а також датчика Холла, розміщеного в безпосередній близькості від соленоїда; - установки непрозорого екрана, що закриває коливальну систему пристрою, і розміщення на фронтальній поверхні екрана рухливої площадки для установки інформаційного об'єкта, які за допомогою додаткових рухливих ланок, зв'язані кінематичним зв'язком з віссю маятника; - установки групи світлодіодів для підсвічування фронтальної поверхні екрана і рухливого інформаційного об'єкта. 5 Поставлена задача вирішується тим, що в пристрої для демонстрації інформації в динамічному режимі її представлення, як електромагнітну систему збудження зворотно-поступальних переміщень аргументного маятника використано генератор електричних уніполярних імпульсів, електрично зв'язаний із соленоїдом, періодично взаємодіючим з магнітним полем аргументного маятника, у безпосередній близькості від соленоїда розміщений датчик Холла, поверхня малогабаритного магніту аргументного маятника розміщена паралельно поверхням соленоїда і датчика Холла, знаки магнітних полюсів соленоїда і зазначеного магніту обрані співпадаючими, а значення напруженості електромагнітного поля соленоїда вибрано максимальним, при проходженні малогабаритного магніту над поверхнею соленоїда, і мінімальними - при видаленні маятника від зазначеної поверхні, при цьому аргументний маятник виконаний з немагнітного матеріалу і жорстко закріплений на осі, яка кінематичним чином зв'язана з рухливою площадкою і фіксатором об'єкта інформації, розміщених зі сторони фронтальної поверхні непрозорого екрана. При використанні пристрою для демонстрації інформації в динамічному режимі її представлення забезпечується досягнення технічного результату, що полягає в реалізації пристроєм динамічного режиму демонстрації об'єктів з автономним запуском зазначених об'єктів у вигляді періодичних коливань, з одночасним підсвічуванням зазначеної продукції, а також у спрощенні конструкції і зниженні собівартості пристрою. Найбільш важливими істотними ознаками є: - використання як системи порушення переміщень аргументного маятника генератора електричних уніполярних імпульсів, электрично зв'язаного із соленоїдом, датчик Холла; який встановлений у безпосередній близькості від соленоїда; - рівнобіжне розташування поверхонь малогабаритного магніту і датчика Холла, вибір значення знаків магнітних полюсів соленоїда і малогабаритного магніту маятника, що збігаються між собою, а також вибір максимальних і мінімальних значень напруженості уніполярного електромагнітного поля соленоїда при проходженні аргументного маятника над поверхнею датчика Холла; - виконання аргументного маятника з немагнітного матеріалу і його кінематичний зв'язок з рухливою площадкою. Доказова база істотних відмінностей сукупності ознак. 1. Використання генератора електричних уніполярних імпульсів для порушення змушених, коливальних переміщень аргументного маятника, електричний зв'язок виходу генератора із соленоїдом і датчиком Холла, який встановлений у безпосередній близькості від соленоїда, паралельне розташування поверхонь малогабаритного магніту і датчика Хола, вибір значення співпадаючих між собою знаків магнітних полюсів соленоїда і малогабаритного магніту маятника, а також вибір максимальних і мінімальних значень напруженості магнітного поля в соленоїді при проходженні аргументного маятника над поверхнею датчика Холла. 61700 6 У пристрої, що заявляється, використання електричного генератора уніполярних імпульсів, електрично зв'язаного із соленоїдом і датчиком Холла, дає можливість забезпечити "автономний" запуск коливального процесу аргументного маятника. Ця можливість забезпечується періодичною подачею уніполярного електричного імпульсу до соленоїда, у момент проходження постійного магніту на поверхнею датчика Холла. При локальній взаємодії магнітного поля малогабаритного магніту аргументного маятника з датчиком Холла, в ньому виникає ЕРС (ефект Холла), який запускає зазначений генератор. При цьому амплітуда імпульсу і його тривалість визначається значенням ЕРС. Коли аргументний маятник знаходиться в рівновазі у своїй нижній точці спокою, то магнітне поле постійного магніту "порівняно довго" впливає на датчик Холла і його ЕРС включає генератор на режим максимальної амплітуди і тривалості. Електричний імпульс від генератора індукує у соленоїді електромагнітне поле, яке відштовхує маятник із точки рівноваги. Коли маятник з магнітом віддаляється від датчика Холла, то ЕРС датчика зменшується до деякого порогового значення. Зворотний зв'язок датчика Холла з генератором імпульсів служить параметром управління амплітудою та тривалістю електричного імпульсу. При видаленні маятника від поверхні датчика Холла амплітуда електричного імпульсу убуває аж до нульового значення, отже, убуває до нульового значення і напруженість магнітного поля соленоїда. При відсутності електричного імпульсу наступна фаза коливального процесу маятника здійснюється за рахунок його кінетичної енергії. У момент наближення полюса магнітного поля малогабаритного магніту маятника до датчика Холла, генератор електричних імпульсів знову подає на соленоїд відповідний імпульс. За рахунок сил відштовхування магнітних полів маятник одержує додатковий імпульс сили. Ознака паралельності між поверхнями малогабаритного магніту, соленоїда і датчика Холла. Порушення ознаки приводить як до різкого зменшення значення ЕРС ефекту Холла, так і до зниження електромагнітної взаємодії однойменно заряджених полюсів соленоїда і самого магніту маятника. Ознаки вибору максимальних і мінімальних значень напруженості магнітного поля в соленоїді при проходженні аргументного маятника над поверхнею датчика Холла. Зазначені ознаки призначені для ефективного "підкачування" енергії маятником для здійснення їм, наприклад, змушених гармонійних коливань. Таким чином, при коливанні маятника з магнітом відбувається періодична, локальна, відштовхувальна взаємодія з електромагнітним полем соленоїда, що дає маятникові додатковий імпульс сили, тобто його кінетична енергія збільшується і генератор електричних імпульсів, соленоїд і датчик Холла вирішують поставлену перед пристроєм технічну задачу. Виконання аргументного маятника з немагнітного матеріалу і його кінематичний зв'язок з рухливою площадкою. 7 Сукупність цих ознак є обов'язково необхідною. Якщо маятник буде виконаний з магнітного матеріалу, то буде порушений принцип локальності взаємодії магнітних полів і коливальний процес не відбудеться. Кінематичний зв'язок осі обертання з рухливою площадкою необхідний для рішення технічної задачі для забезпечення динамічного режиму представлення інформації. Таким чином, відмітні ознаки пристрою, приведені в пункті 1 формули корисної моделі, логічно зв'язані між собою і не дозволяють, без утрати кінцевого результату, виключити кожної з ознак з їхньої сукупності. Сукупність відмітних ознак є технічно реалізованою, причинно-наслідковим чином зв'язана з поставленою технічною задачею. Зазначена сукупність відмітних ознак є необхідною і достатньою для досягнення технічного результату, у реалізації пристроєм динамічного режиму демонстрації об'єктів з автономним запуском зазначених об'єктів у вигляді періодичних коливань, з одночасним підсвічуваннямзазначеної продукції, а також у спрощенні конструкції і зниженні собівартості пристрою. Наступні пункти формули корисної моделі розкривають і конкретизують різні варіанти виконання пристрою. Так по п. 2 формули корисної моделі, у пристрої використаний аргументний маятник гравітаційного типу, виконаний у вигляді вертикально розташованої подовженої пластини, у якої нижня частина оснащена малогабаритним магнітом, а верхня частина, розташована вище осі обертання маятника, додатково оснащена товкачем, що кінематичним чином зв'язаний з додатковою рухливою пластиною, вісь обертання якої розташована нижче осі обертання маятника, при цьому вісь зазначеної пластини жорстко зв'язана з рухливою площадкою і фіксатором інформаційного об'єкта. Приведена сукупність ознак описує одну з конструкцій пристрою з гравітаційним аргументним маятником, що забезпечує реалізацію динамічного режиму представлення об'єктів інформації у вертикальній площині. Обов'язковою умовою коливального процесу гравітаційного маятника є використання потенційної і кінетичної енергії маятника, для чого необхідне розташування осі обертання маятника вгорі. Розглянемо варіант конструкції пристрою, у якого немає додаткової рухливої ланки (рухливої пластини). У цьому випадку кінематичний зв'язок маятника і рухливої площадки пристрою буде здійснюватися за рахунок зв'язку самої площадки з віссю маятника. Однак, високе розташування цієї осі приводить до збільшення габаритів пристрою по вертикалі, так як до висоти маятника додається висота інформаційного об'єкта, розміщеного на рухливій площадці. Щоб зменшити габарити пристрою, необхідно ввести в конструкцію пристрою елементарну механічну передачу, наприклад важільно-шарнірного типу, у якої вісь розташовується в нижній частині пристрою. Така проста передача реалізується за рахунок додаткової рухливої площадки (важеля), взаємодіючого із шипом, що розміщений у верхній частині маятника. 61700 8 Таким чином, відмітні ознаки пристрою, приведені в пункті 2 формули корисної моделі, логічно зв'язані між собою і з поставленою технічною задачею, є необхідними і достатніми для її рішення, тому є істотними. По п. 3 формули корисної моделі, у пристрої використаний аргументний маятник, виконаний у вигляді горизонтально розташованого, балансирного колеса з підпружною віссю, зовнішня поверхня якого оснащена малогабаритним магнітом, при цьому зазначене колесо і принаймні одна рухлива площадка зв'язані між собою кінематичним чином. Приведена сукупність ознак описує одну з конструкцій пристрою з аргументним маятником балансирного типу і призначена для реалізації динамічного режиму представлення об'єктів інформації в горизонтальній площині. Обов'язковою умовою коливального процесу балансирного маятника є використання його кінетичної енергії, яка компенсується пружними силами, що впливають на вісь його обертання. Так як такий маятник має пружний зв'язок з віссю обертання, то, змінюючи пружну силу цього зв'язку, можливо, змінювати, у визначених межах, амплітуду коливань маятника і частоту. Для цього досить використовувати пружні спіралі з різними пружними характеристиками. Можливий варіант конструкції пристрою, у якого сама вісь обертання балансирного колеса виконана із пружного матеріалу, наприклад, пружної нитки. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 3 формули корисної моделі, логічно підлегла пунктові 1 формули корисної моделі, ознаки зв'язані між собою і з технічною задачею, є необхідною і достатньою для її рішення, тому є істотною. По п. 4 формули корисної моделі, у вільній частині маятника встановлені зі зсувом принаймні два малогабаритних магніти. Зазначені відмітні ознаки призначені для виконання конструкції пристрою, призначеного для демонстрації, наприклад, об'ємних реальних об'єктів, які мають відносно великі вагогабаритні параметри. Такі об'єкти мають більшу інерційну силу, що вимагає великих за значенням зовнішніх впливів електромагнітного поля. Якщо зазначені ознаки вилучити із розгляду, то в пристрої необхідно буде використовувати електричний генератор уніполярних імпульсів та соленоїд більшої потужності для формування більш сильного електромагнітного поля. Таким чином, сукупність відмітних ознак пристрою, приведений у пункті 4 формули корисної моделі, логічно підлегла пунктові 1 формули корисної моделі, ознаки зв'язані між собою і з технічною задачею, є необхідною і достатньої для її рішення, тому є істотною. По п. 5 формули корисної моделі усередині корпуса пристрою розміщена група світлодіодів підсвічування непрозорого екрана і рухливої площадки. Приведена сукупність ознак логічно підлегла технічній задачі, поставленої перед пристроєм, що заявляється, тому що за допомогою світлодіодного підсвічування акцентується світлом уся необ 9 хідна рекламна інформація, нанесена на поверхню непрозорого, світловідбиваючого екрана і у тому числі інформація, яка нанесена на фронтальній поверхні реального об'єкта реклами. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 5 формули корисної моделі, логічно підлегла пунктові 1 формули корисної моделі, ознаки зв'язані між собою і з технічною задачею, є необхідною і достатньою для її рішення, тому є істотною. Корисна модель ілюструється графічним матеріалом, у якому представлені: Фіг.1-2 - фронтальний і бічний види пристрою; Фіг.3 - кінематична схема гравітаційного маятника; Фіг.4-5 - схема пристрою крутильного аргументного маятника; Фіг.6 - фронтальний вид пристрою зі світлодіодами підсвічування. У графічних матеріалах прийняті наступні позначення: 1 - корпус; 2 - світловідбиваючий екран; 3 - рухлива площадка; 4 - об'ємні об'єкти; 5 - маятник; 6 - вісь маятника; 7 - штовхач; 8 - малогабаритний магніт; 9 - датчик Холла; 10 - електромагніт; 11 - додаткова рухлива ланка; 12 - вісь обертання; 13 - електричний генератор; 14 - балансувальна противага; 15 - рухливий подіум; 16 - вісь подіуму; 17 - механічна передача; 18 - світлодіоди підсвічування. На Фіг.1 представлений загальний фронтальний вид пристрою, що складається з корпуса 1, усередині якого розміщені непрозорий (світловідбиваючий) екран 2, відносно якого відбуваються коливальні переміщення рухливої площадки 3, із встановленим у ньому об'ємним об'єктом 4, наприклад пачкою сигарет. Стрілкою показана траєкторія переміщення зазначеного об'єкта 4. На Фіг.2 представлений бічний переріз пристрою, у якому маятник 5 є аргументним маятником гравітаційного типу. Як видно з Фіг.2 непрозорий екран 2 розділяє корпус 1 на дві частини. Фронтальна частина, розташована ліворуч, і друга, тильна частина, розташована праворуч. На фронтальній частині корпуса розміщена рухлива площадка 3 і рекламований об'єкт 4. У тильній частині розміщені рухливі елементи пристрою, що забезпечують коливальні переміщення об'єктів 4. Зазначені рухливі елементи утворені аргументним маятником 5, на осі 6, і штовхачем 7, який зафіксований у верхній частині маятника 5. Вільна частина маятника 5 оснащена малогабаритним магнітом 8, що періодично і локально взаємодіє з електромагнітом (соленоїдом) 9 і детектором Холла 10, який для зручності розгляду розташований усередині соленоїда. При своєму русі штовхач 7 61700 10 взаємодіє з додатковою рухливою ланкою 11 у вигляді пластини, закріпленої на осі 12. У свою чергу, вісь 12 жорстко зв'язана з рухливою площадкою 3. Конструктивне компонування рухливих елементів представлені на Фіг.3 (вид А). Електричний генератор уніполярних імпульсів схематично представлений поз. 13. Конструкція пристрою, приведена на Фіг.1-3, забезпечує йому динамічні режими демонстрації об'єктів 4 реклами подібно метрономові, тому амплітуда і частота таких переміщень залежить від довжини самого маятника. На Фіг.4 представлена конструктивна схема пристрою, що містить аргументний крутильний маятник 5, розташований у горизонтальній площині. Вісь 6 маятника 5, наприклад, може бути виконана у вигляді пружного корду або, якщо вісь 6 виконана жорсткою, вона оснащується спіральною пружиною, що забезпечує маятникові можливість робити зворотно-поступальні, кругові переміщення в горизонтальній площині. Для забезпечення балансу, маятник 5 оснащений противагою 14, що розташована напроти малогабаритного магніту 8, взаємодіючого з електромагнітним полем соленоїда 9 і з датчиком Холла 10. Безсумнівним достоїнством такої конструкції коливальної системи є можливість вибору амплітуди переміщення маятника 5 у широких межах, для чого досить підібрати відповідне значення пружної деформації корду або спіральної пружини, у той час як амплітуда і частота коливань аргументного гравітаційного маятника залежить від його довжини. Найбільш просте конструктивне рішення пристрою реалізується при установці двох об'єктів 4 на рухливих площадках 3, що кріпляться на поверхні маятника 5. На Фіг.5 представлена схема пристрою з крутильним аргументним маятником 5, у якого передбачений рухливий (поворотний) подіум 15 з об'єктами 4. Вісь 16 подіуму 15 і вісь 6 маятника 5 зв'язані між собою механічною передачею 17, наприклад, парою зубцюватих шестерень. На Фіг.6 представлений фронтальний вид пристрою, на якому представлені два крайніх положення об'ємних об'єктів 4 при коливаннях аргументного маятника гравітаційного типу. Для висвітлення зазначених об'єктів 4 і непрозорого світловідбиваючого екрана 2 пристрій оснащений двома групами світлодіодів 18. Роботу пристрою для демонстрації інформації в динамічному режимі розглянемо за допомогою Фіг.2, 3 і 6 для аргументного маятника гравітаційного типу, і Фіг.4-5, для крутильного маятника. Принципи роботи в цих двох конструкцій пристрою аналогічні. У положенні спокою гравітаційний маятник 5 (Фіг.3) знаходиться у вертикальному положенні і при включенні пристрою в мережу перемінного струму включаються електричний генератор 13 і світлодіоди 18 підсвічування. Так як малогабаритний магніт 8 у стані рівноваги знаходиться над поверхнею датчика Холла 10, тобто в безпосередньому контакті з ним, то взаємодія магнітного поля магніту 8 з датчиком Холла 10, у положенні рівноваги маятника 5 є максимальною і в датчику Холла 10 виникає ЕРС максимальної інте 11 нсивності. Логічна схема електричного генератора включає генератор 13 і в соленоїд 9 надходить електричний уніполярний електричний імпульс "максимальної інтенсивності й амплітуди", під дією однойменного з магнітом 8 магнітного полюса соленоїда 9 його електромагнітне поле виштовхує магніт 8 маятника 5 із точки рівноваги і маятник 5 починає розгойдуватися (Фіг.6). При видаленні маятника 5 і магніту 8 із точки рівноваги, його магнітна взаємодія з датчиком Холла 10 зменшується, що викликає зменшення інтенсивності електричного імпульсу аж до нульового значення. Під впливом накопиченої маятником 5 потенційної енергії відбувається його зворотний рух і при перетинанні геометричної осі датчика Холла 10 у ньому знову генерується ЕРС і включається генератор 13 уніполярних імпульсів. У соленоїді 9 індукується електромагнітне поле, і маятник 5 одержує додатковий імпульс сили відштовхування. Після того, як коливальна система пристрою перейде в режим змушених, гармонійних коливань електричний генератор 13 подає в соленоїд 9 імпульси мінімаль 61700 12 ної інтенсивності й амплітуди, що компенсує усі втрати енергії маятника при своєму русі. Так як верхня частина маятника 5 оснащена штовхачем 7, що знаходиться в зачепленні з додатковою рухливою ланкою 11 (рухливою пластиною) на осі 12, то коливальні переміщення пластини 11 віссю 12 передаються (Фіг.2) рухливій площадці 3 з об'ємним об'єктом 4. При вимиканні електричної схеми генератора 13, на маятник 5 перестають впливати сили відштовхування, і маятник 5 з рухливою площадкою 3 зупиняється в точці рівноваги. Аналогічно відбуваються коливальні рухи крутильного аргументного маятника 5 (Фіг.4, 5) при впливі електромагнітних сил відштовхування на магніт 8. Єдиною відмінністю для цього варіанта є принцип повернення маятника 5 у точку рівноваги, яке відбувається під впливом сил пружності на вісь 6. Виробництво пристроїв для демонстрації інформації в динамічному режимі її представлення, виконаних відповідно до формули корисної моделі, освоєне в м. Харкові. 13 Комп’ютерна верстка А. Рябко 61700 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
