Пружна муфта

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 61699

Опубліковано: 25.07.2011

Автори: Герасимчук Андрій Леонідович, Федорук Віктор Анатолійович, Стрілець Володимир Миколайович, Стрілець Олег Романович

Завантажити PDF файл.

Формула / Реферат

Пружна муфта, що містить ліву і праву півмуфти з виступами і западинами, поєднані між собою підковоподібними пружинами на торцях виступів, яка відрізняється тим, що зі сторони торців виступів виконані поздовжні кругові наскрізні отвори з'єднані з зовнішніми поверхнями виступів півмуфт радіальними поздовжніми прорізами дотично до поздовжніх кругових наскрізних отворів, у які встановлені пластинчасті підковоподібні пружини, кінці цих пластинчастих підковоподібних пружин зігнуті та виконані у вигляді пустотілих розрізаних по довжині циліндрів, які за формою і величиною відповідають поздовжнім круговим наскрізним отворам.

Текст

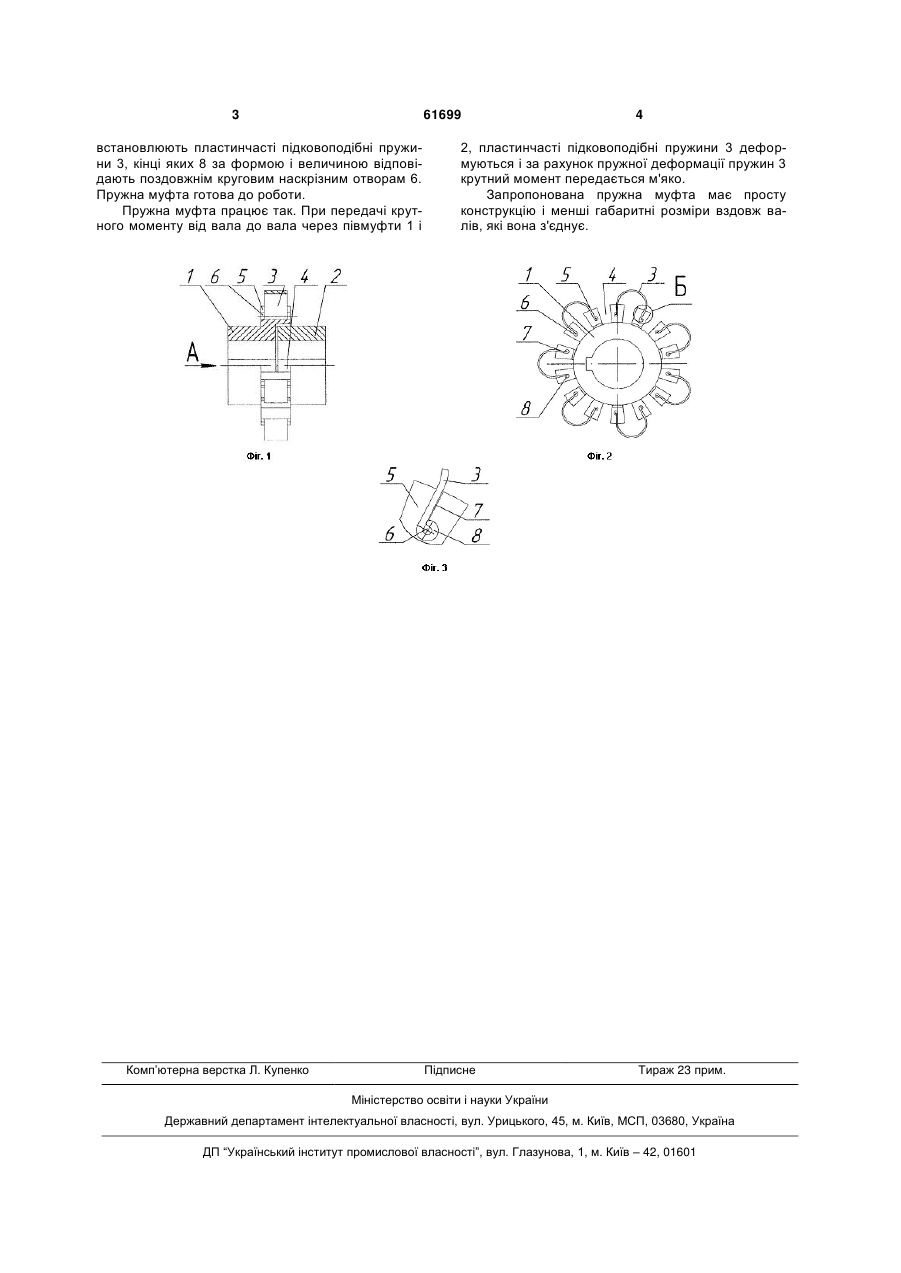

Пружна муфта, що містить ліву і праву півмуфти з виступами і западинами, поєднані між собою 3 61699 встановлюють пластинчасті підковоподібні пружини 3, кінці яких 8 за формою і величиною відповідають поздовжнім круговим наскрізним отворам 6. Пружна муфта готова до роботи. Пружна муфта працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і Комп’ютерна верстка Л. Купенко 4 2, пластинчасті підковоподібні пружини 3 деформуються і за рахунок пружної деформації пружин 3 крутний момент передається м'яко. Запропонована пружна муфта має просту конструкцію і менші габаритні розміри вздовж валів, які вона з'єднує. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
