Спосіб визначення і контролю режимів роботи апаратів повітряного охолодження

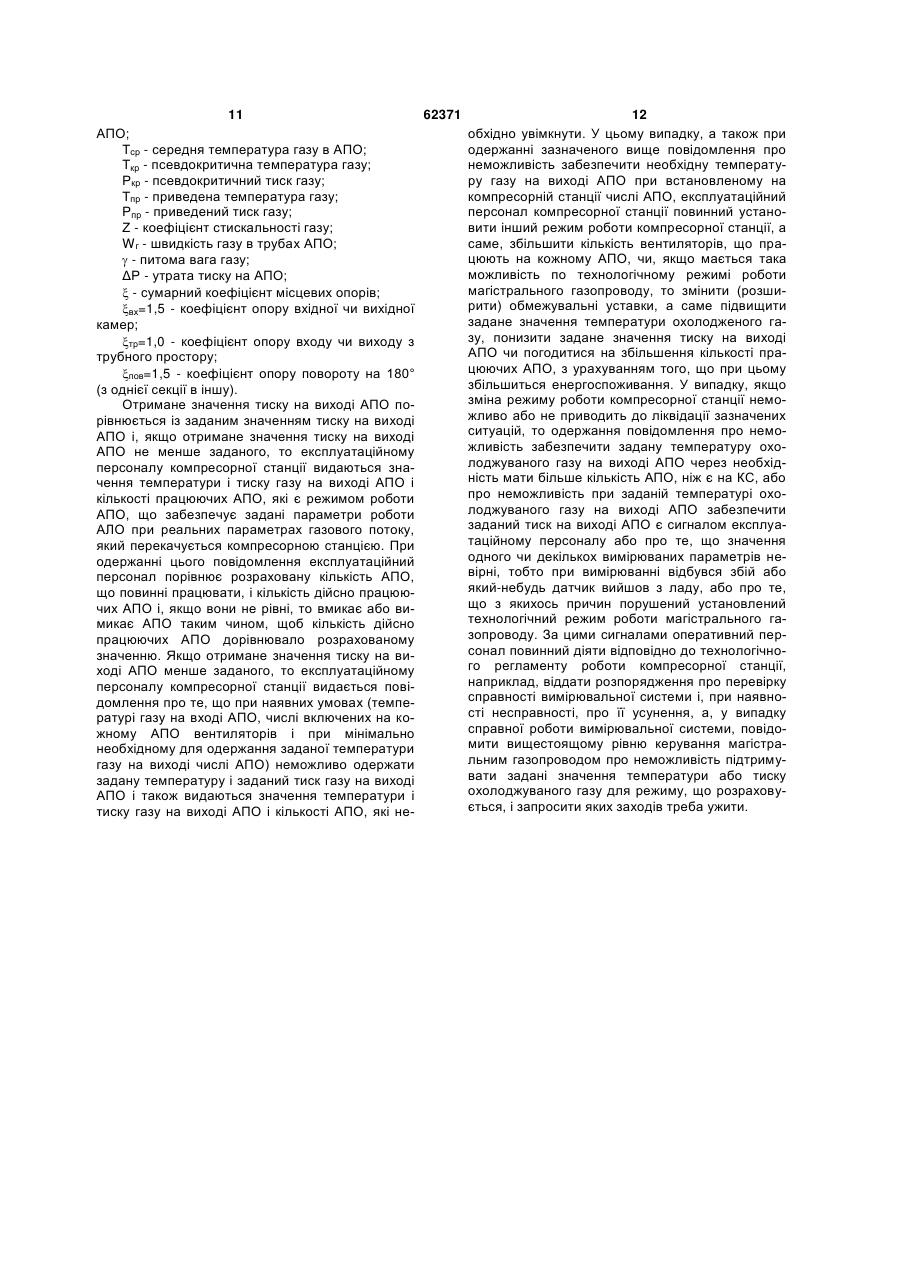

Спосіб визначення і контролю режимів роботи апаратів повітряного охолодження, що включає визначення температури газу на виході апаратів повітряного охолодження, порівняння температури газу на виході апаратів повітряного охолодження із заданим значенням і, якщо температура газу на виході апаратів повітряного охолодження більше заданого значення, то збільшення на один кількості включених апаратів повітряного охолодження, який відрізняється тим, що попередньо визначають конструктивні і технічні параметри апаратів повітряного охолодження, параметри технічного стану апаратів повітряного охолодження, параметри охолоджувального повітря й охолоджуваного газу, вимірюють на вході апаратів повітряного охолодження з установленим періодом температуру і барометричний тиск охолоджувального повітря, температуру, тиск і витрату охолоджуваного газу, установлюють кількість включених вентиляторів на кожному апараті повітряного охолодження і мінімальну кількість включених апаратів повітряного охолодження, визначають шляхом розрахунку температуру газу на виході апаратів повітряного охолодження, при одержанні температури, більшої заданого значення, після збільшення на один кількості апаратів повітряного охолодження, які необхідно увімкнути, перевіряють чи не пере 2 (19) 1 3 Передбачуваний винахід відноситься до автоматики і може бути використаний в газовій промисловості для визначення і контролю режимів роботи апаратів повітряного охолодження газу на компресорних станціях магістральних газо-проводів. Відомий спосіб автоматичного регулювання температури на виході апаратів повітряного охолодження [А.c. СРСР №779799, кл. F28F27/00, 1980, БВ №42], шляхом змінення витрати теплоносія і підстроювання параметрів регулятора температури за командним сигналом, у якості якого використовують обмірювані поточні значення навантаження апарату і витрату теплоносія. Даний спосіб автоматичного регулювання температури на виході апаратів повітряного охолодження також, як і спосіб визначення і контролю режимів роботи апаратів повітряного охолодження, що заявляється, включає вимірювання витрати теплоносія - охолоджувального повітря. Однак, відсутність попереднього визначення конструктивних і технічних параметрів апаратів повітряного охолодження, параметрів технічного стану апаратів повітряного охолодження, параметрів теплоносія - охолоджувального повітря і параметрів охолоджуваного газу, вимірювання на вході апаратів повітряного охолодження з установленим періодом температури і барометричного тиску охолоджувального повітря, температури і тиску охолоджуваного газу, визначення кількості апаратів повітряного охолодження, при якій температура газу не більше заданого значення, обчислення величини тиску на виході апаратів повітряного охолодження різко звужують функціональні можливості відомого способу. Відомий спосіб контролю і керування роботою апаратів повітряного охолодження, реалізований у пристрої для регулювання температури [А.с. СРСР №1798771, кл. G05D23/19, 1993, БВ №8], який включає визначення температури газу на виході апаратів повітряного охолодження, порівняння цієї температури з заданими верхнім і нижнім граничними значеннями причому, якщо температура газу на виході апаратів повітряного охолодження знаходиться між заданими граничними значеннями, то не здійснюють вмикання чи вимикання апарата повітряного охолодження, якщо температура на виході апаратів повітряного охолодження вище заданого верхнього граничного значення, то вмикають додатково один апарат повітряного охолодження, якщо температура газа на виході апаратів повітряного охолодження нижче заданого нижнього граничного значення, то вимикають один апарат повітряного охолодження, і протягом встановленого інтервалу часу часу закінчення перехідних процесів після вмикання чи вимикання апарата повітряного охолодження забороняють порівняння температури газу на виході апаратів повітряного охолодження з заданими граничними значеннями. Даний спосіб керування роботою апаратів повітряного охолодження також, як і спосіб визначення і контролю режимів роботи апаратів повітряного охолодження, що заявляється, включає визначення температури газу на виході апа 62371 4 ратів повітряного охолодження, порівняння температури газу на виході апаратів повітряного охолодження з заданим значенням, і, якщо температура газу на виході апаратів повітряного охолодження більше заданого значення, то збільшення на один кількості увімкнутих апаратів повітряного охолодження, які увімкнені. Однак, відсутність попереднього визначення конструктивних і технічних параметрів апаратів повітряного охолодження, параметрів технічного стану апаратів повітряного охолодження, параметрів охолоджувального повітря й охолоджуваного газу, вимірювання на вході апаратів повітряного охолодження з установленим періодом температури і барометричного тиску охолоджувального повітря, температури, тиску і витрати охолоджуваного газу, визначення кількості апаратів повітряного охолодження, при якій температура газу на виході апаратів повітряного охолодження не більше заданого значення, обчислення величини тиску на виході апаратів повітряного охолодження, яку порівнюють із заданим значенням тиску на виході апаратів повітряного охолодження, і видачі повідомлення оперативному персоналу про отримані значення температури і тиску газу на виході апаратів повітряного охолодження і про кількість апаратів повітряного охолодження, які необхідно увімкнути, а також видачі повідомлень оперативному персоналу про неможливість підібрати режим, якщо кількість апаратів повітряного охолодження, які необхідно увімкнути, більше кількості апаратів повітряного охолодження, установлених на компресорної станції, або якщо величина тиску на виході апаратів повітряного охолодження менше заданого значення, різко звужує функціональні можливості відомого способу. Найбільш близьким за технічною сутністю є спосіб контролю і керування роботою апаратів повітряного охолодження, реалізований у пристрої для регулювання температури газонафтопродуктів за допомогою апаратів повітряного охолодження [А.с. СРСР №1838813, кл. G05D23/19, 1993, БВ №32], який включає визначення температури газу на виході апаратів повітряного охолодження і порівняння цієї температури із заданими граничними значеннями, причому, у випадку коли температура газу на виході апаратів повітряного охолодження знаходиться між заданими граничними значеннями, не здійснюють вмикання або вимикання апарата повітряного охолодження, у випадку, коли температура на виході апаратів повітряного охолодження порушила одне з граничних значень і протягом встановленого інтервалу часу це порушення не зникло, і, якщо температура газу на виході апаратів повітряного охолодження більше заданого значення, то роблять вмикання додатково одного апарата повітряного охолодження, а, якщо температура газу на виході апаратів повітряного охолодження менше заданого значення, то роблять вимикання одного апарата повітряного охолодження, при цьому вмикання або вимикання апаратів повітряного охолодження виконують в порядку зростання їхніх номерів. Даний спосіб керування роботою апаратів 5 62371 6 повітряного охолодження також, як і спосіб виапаратів повітряного охолодження, порівняння значення і контролю режимів роботи апаратів температури газу на виході апаратів повітряного повітряного охолодження, що заявляється, вклюохолодження із заданим значенням і, якщо темчає визначення температури газу на виході апапература газу на виході апаратів повітряного ратів повітряного охолодження, порівняння темохолодження більше заданого значення, то збіператури газу на виході апаратів повітряного льшення на один кількості увімкнутих апаратів охолодження з заданим значенням, і, якщо темповітряного охолодження, Відповідно до винахопература газу на виході апаратів повітряного ду попередньо визначають конструктивні і технічохолодження більше заданого значення, то збіні параметри апаратів повітряного охолодження, льшення на один кількості увімкнутих апаратів параметри технічного стану апаратів повітряного повітряного охолодження, які увімкнені. Однак, охолодження, параметри охолоджувального повівідсутність попереднього визначення конструктитря й охолоджуваного газу, вимірюють на вході вних і технічних параметрів апаратів повітряного апаратів повітряного охолодження з установлеохолодження, параметрів технічного стану апаним періодом температуру і барометричний тиск ратів повітряного охолодження, параметрів охоохолоджувального повітря, температуру, тиск і лоджувального повітря й охолоджуваного газу, витрату охолоджуваного газу, установлюють ківимірювання на вході апаратів повітряного охолькість увімкнутих вентиляторів на кожному апалодження з установленим періодом температури раті повітряного охолодження і мінімальну кільі барометричного тиску охолоджувального повіткість увімкнутих апаратів повітряного ря, температури, тиску і витрати охолоджуваного охолодження, визначають шляхом розрахунку газу, визначення кількості апаратів повітряного температуру газу на виході апаратів повітряного охолодження, при якій температура газу на вихоохолодження, при одержанні температури, більді апаратів повітряного охолодження не більше шої заданого значення, після збільшення на один заданого значення, обчислення величини тиску кількості апаратів повітряного охолодження, які на виході апаратів повітряного охолодження, яку необхідно увімкнути, перевіряють чи не перевепорівнюють із заданим значенням тиску на виході ршує кількість апаратів повітряного охолодження, апаратів повітряного охолодження, і видачі повіякі необхідно увімкнути, кількості апаратів повітдомлення оперативному персоналу про отримані ряного охолодження, установлених на компресозначення температури І тиску газу на виході апарній станції, і, якщо перевершує, то експлуатаратів повітряного охолодження і про кількість ційному персоналу видають повідомлення про апаратів повітряного охолодження, які необхідно неможливість підібрати режим, і припиняють виувімкнути, а також видачі повідомлень оперативзначення режиму, якщо кількість апаратів повітному персоналу про неможливість підібрати реряного охолодження, які необхідно увімкнути, не жим, якщо кількість апаратів повітряного охолоперевершує кількості апаратів повітряного оходження, які необхідно увімкнути, більше кількості лодження, установлених на компресорній станції, наявних апаратів повітряного охолодження, або то повторюють обчислення температури газу на якщо величина тиску на виході апаратів повітрявиході апаратів повітряного охолодження доти, ного охолодження менше заданого значення, поки або кількість апаратів повітряного охолорізко звужує функціональні можливості відомого дження, які необхідно увімкнути, не перевищить способу кількість апаратів повітряного охолодження, В основу передбачуваного винаходу поставустановлених на компресорній станції, або поки лена задача розширення функціональних можлиотримана температура газу на виході апаратів востей способу визначення і контролю режимів повітряного охолодження не стане менше або роботи апаратів повітряного охолодження за рарівною заданому значенню, якщо температура хунок підбору режиму роботи апаратів повітряногазу, яка менше або дорівнює заданому значенго охолодження, який забезпечує задані значення ню досягнута при кількості апаратів повітряного температури і тиску газу на виході апаратів повіохолодження, які необхідно увімкнути, що не петряного охолодження при мінімальному спожиревершує кількості апаратів повітряного охолованні електроенергії, видачі експлуатаційному дження, установлених на компресорній станції, то персоналу інформації про цей режим, за якою обчислюють величину тиску на виході апаратів експлуатаційний персонал оцінює роботу апараповітряного охолодження, яку порівнюють із затів повітряного охолодження, видачі експлуатаданим значенням тиску на виході апаратів повітційному персоналу повідомлень у випадку неморяного охолодження, і, якщо розрахований тиск жливості підібрати необхідний режим із газу на виході апаратів повітряного охолодження указаниям причини, з якої неможливий необхідне менше заданого значення, то експлуатаційноний режим, а також за рахунок можливості викому персоналу виводять отримані значення темристання пропонованого способу при розробленператури і тиску газу на виході апаратів повітряні технологічних режимів роботи магістрального ного охолодження і кількість апаратів повітряного газопроводу при проектуванні магістрального охолодження, які необхідно увімкнути, а, якщо газопроводу, при змінах обсягів газу, що трансрозрахований тиск газу на виході апаратів повітпортується, при перебудові режимів при аваріях ряного охолодження менше заданого значення, та інших аналогічних си-туаціях. то експлуатаційному персоналу видають повідоПоставлена задача вирішується тим, що у вімлення про неможливість підібрати режим і тадомому способі визначення і контролю режимів кож виводять отримані значення температури і роботи апаратів повітряного охолодження, що тиску газу на виході апаратів повітряного охоловключає визначення температури газу на виході дження і кількість апаратів повітряного охоло 7 62371 8 дження, які необхідно увімкнути. Фіг.2 - схема виконання розрахунку темпераУведення попереднього визначення конструтури газу на виході апаратів повітряного охолоктивних і технічних параметрів апаратів повітрядження. ного охолодження, параметрів технічного стану Спосіб визначення і контролю режимів робоапаратів повітряного охолодження, параметрів ти апаратів повітряного охолодження реалізуєтьохолоджувального повітря й охолоджуваного ся таким чином. газу, вимірювання на вході апаратів повітряного Апарати повітряного охолодження (ΑΠΟ) охолодження з установленим періодом темперапризначені для охолодження стисненого газу, тури і барометричного тиску охолоджувального який подається через них з виходу нагнітачів гаповітря, температури, тиску і витрати охолоджузоперекачувальних агрегатів компресорних станваного газу, визначення кількості апаратів повітцій у магістральний газопровід. До складу кожноряного охолодження, необхідних для забезпего ΑΠΟ входить Μ вентиляторів. Охолодження чення на виході апаратів повітряного газу в апаратах повітряного охолодження до неохолодження температури газу, яка не перевиобхідної температури виконується за рахунок щує задане значення, шляхом розрахунку темпевідбору тепла з газу зовнішнім - охолоджувальратури газу на виході апаратів повітряного охоним повітрям, яке подається у теплообмінник лодження, і, збільшення додатково на один вентиляторами. Для забезпечення необхідного кількості апаратів повітряного охолодження, які технологічного режиму роботи магістрального необхідно увімкнути, якщо температура газу на газопроводу температура газу, який подається в виході апаратів повітряного охолодження більше магістральний газопровід, повинна бути не вище заданого значення, перевірки чи не перевершує величини, установленої регламентом транспорту кількість апаратів повітряного охолодження, які газу, а тиск газу після апаратів повітряного охонеобхідно увімкнути, кількості апаратів повітрянолодження не повинний бути нижче заданої велиго охолодження, установлених на компресорній чини, також обумовленої регламентом транспорстанції, і, якщо перевершує, то видачі повідомту газу. лення про неможливість підібрати режим, а, якщо Визначення режиму роботи ΑΠΟ виконується не перевершує, то повторення обчислення темшляхом знаходження їх мінімальної кількості, ператури на виході апаратів повітряного охолонеобхідної для забезпечення встановлених знадження до тих пір, поки або кількість апаратів чень температури і тиску газу на виході ΑΠΟ. повітряного охолодження, які необхідно увімкнуКонтроль режиму здійснюється оперативним пети, не перевищить кількість апаратів повітряного рсоналом шляхом порівняння розрахованого реохолодження, установлених на компресорній жиму - розрахованої кількості ΑΠΟ, які повинні станції, або поки отримана температура газу на працювати, з кількістю реально працюючих ΑΠΟ. виході апаратів повітряного охолодження не стаПопередньо визначають за технічною докуне менше або рівною заданому значенню, а, при ментацією і вводять у систему оперативноодержанні необхідної температури газу на виході диспетчерського контролю і керування, яка реаліапаратів повітряного охолодження, обчислення зує запропонований спосіб, значення таких консвеличини тиску на виході апаратів повітряного труктивних і технічних параметрів апаратів повітохолодження, яку порівнюють із заданим значенряного охолодження, які використовуються при ням, і виведення експлуатаційному персоналу контролі і керуванні роботою ΑΠΟ: отриманих значень температури і тиску газу на N - загальна кількість АПО на компресорній виході апаратів повітряного охолодження та кільстанції; кості апаратів повітряного охолодження, які неk1 - кількість труб в одному апараті; обхідно увімкнути, і видачі експлуатаційному перl - довжина однієї труби; соналу повідомлень про неможливість підібрати  - кількість ходів труб у секціях ΑΠΟ; необхідний режим роботи апаратів повітряного F - поверхня охолодження одного ΑΠΟ; охолодження істотно розширює функціональні dвн - внутрішній діаметр труб; можливості запропонованого способу, оскільки S2 - площа вільного перетину перед вентиляконтроль процесу охолодження газу виконується торами ΑΠΟ; не тільки за температурою, але і за тиском на  - коефіцієнт звуження; виході апаратів повітряного охолодження, тобто  - коефіцієнт збільшення поверхні; визначається оптимальний за витратою електроА - табличний коефіцієнт; енергії режим роботи апаратів повітряного охоt - поправочний коефіцієнт, що усереднює; лодження, при цьому, якщо необхідний режим Vв - об'ємна витрата повітря одного вентиляроботинеможливий, то ця ситуація теж визначатора. ється і про неї видається повідомлення оператиУ терміни, установлені регламентом обслуговному персоналу, крім того, можливе викорисвування ΑΠΟ, наприклад, один раз на місяць, тання пропонованого способу під час визначають і вводять у систему оперативнорозроблення технологічних режимів роботи магідиспетчерського контролю і керування значення стрального газопроводу при проектуванні магісткоефіцієнта внутрішнього забруднення ΑΠΟ - вн і рального газопроводу, при змінах обсягів газу, коефіцієнта зовнішнього забруднення ΑΠΟ - н, а що транспортується, при перебудові режимів при в моменти часу, установлені регламентом техноаваріях і інших аналогічних ситуаціях. логічного процесу, наприклад, один раз на добу На кресленнях наведені: (чи в зміну) визначають лабораторним шляхом Фіг.1 - схема реалізації запропонованого споабо вимірюють (при наявності відповідних датчисобу; ків) і вводять у систему оперативно 9 62371 10 диспетчерського контролю і керування значення Q - кількість переданого тепла, таких параметрів охолоджувального повітря й доти, поки модуль різниці (Тохл-Тохл. 0), де Тохл. охолоджуваного газу: 0 - початкове значення температури газу на виході ΑΠΟ в даному циклі розрахунку, не стане мен - щільність охолоджувального повітря; ше установленої величини, прийнятої рівною, Срв - коефіцієнт теплоємності охолоджувальнаприклад, 0.01. Отримане значення Тохл вважаного повітря; ється температурою газу на виході ΑΠΟ. При Δ - відносна питома вага газу за повітрям; цьому, починаючи з другого циклу розрахунку, Ср - коефіцієнт теплоємності газу; Тохл. о визначають за формулою  - коефіцієнт теплопровідності газу; Тохл. 0і+1=Тохл.0і+0,2(Тохп-Тохл. 0і).  - коефіцієнт динамічної в'язкості газу. Отримане значення температури газу на виВизначення мінімальної кількості ΑΠΟ, необході ΑΠΟ порівнюють із заданим значенням темхідної для забезпечення встановлених значень ператури Тзад і, якщо температура газу на виході температури і тиску газу на виході ΑΠΟ, виконуΑΠΟ більше заданого значення, то збільшують ється з установленим періодом, наприклад, один кількість ΑΠΟ - no, на один і перевіряють більше раз на дві години, для цього в систему оперативчи ні отримана кількість ΑΠΟ кількості ΑΠΟ, устано-диспетчерського керування і контролю, яка новлених на компресорній станції. Якщо отримареалізує пропонований спосіб, уводять кількість на кількість ΑΠΟ, які необхідно увімкнути, більше вентиляторів – mo, що працюють на одному ΑΠΟ, кількості ΑΠΟ, установлених на компресорній і встановлюють початкову кількість ΑΠΟ, які нестанції, то експлуатаційному персоналу компреобхідно увімкнути, - nо, такою, що дорівнює мінісорної станції видається повідомлення про те, що мальному значенню - nmin, наприклад, приймають при наявних умовах (температурі газу на вході nmin=1, вимірюють і вводять у систему оперативΑΠΟ і кількості включених на кожному ΑΠΟ венно-диспетчерського контролю і керування, яка тиляторів) неможливо одержати задану темперареалізує пропонований спосіб, значення тиску туру газу на виході ΑΠΟ і визначення кількості Pвх температури - Твх і витрати - q газу на вході ΑΠΟ, які необхідно увімкнути, припиняється. ЯкАПО, барометричного тиску – Pбap і температури що отримана кількість ΑΠΟ, які необхідно уві– Т1 охолоджувального повітря на вході ΑΠΟ. мкнути, не більше кількості ΑΠΟ, установлених Після цього обчислюють температуру газу на на компресорній станції, то знову виконується виході ΑΠΟ - Тохл таким чином - установлюють розрахунок температури газу на виході ΑΠΟ для початкове значення температури газу на виході нової кількості працюючих ΑΠΟ. Виконання розΑΠΟ - Тохл.0 (для першого циклу розрахунку її рахунку припиняється, якщо, як описано вище, приймають рівної заданому значенню - Тзад буде отримано, що чергова кількість ΑΠΟ, які (Тохл.0=Тзад)) і визначають температуру газу Тохл необхідно увімкнути, перевищить кількість встана виході ΑΠΟ шляхом ітеративного розрахунку новлених на компресорній станції ΑΠΟ або, якщо за формулами: після чергового розрахунку буде отримане зна108292,57    Cp  q  (Tвх  Т охл . 0 ) T2  T1  , чення температури газу на виході ΑΠΟ, не більn0  m0  Cрв  Vв  Рбар ше заданого значення. При температурі газу на T1  T2 виході ΑΠΟ, не більшій заданого значення, вико, Тср в  2 нують розрахунок тиску газу на виході ΑΠΟ - Pвих Vв  Т срв за наступними формулами: Wв  , 0,25 3600  T1  S2     100 1 46  k экв  ,   тр  0,1   Re   dвн   Т ср  0,5(Tвх  Т охл . ),  нп  A  0,02(Т срв  293 ) Wв0,65 , Re  181175    q   , ,   N  dвн  k t вн  Ткр  162,8(0,613   ),  35280  Cp    0,23    Re0,8    dвн     1  1  kt          з. вн    з. н  нп  вн  Q Tвх  T2  Т охл . 0  T1  T T  вх 2  ln  Т охл . 0  T1    Тохл .  Tвх  Ркр  47,9   0,4 , Тпр Тср / Ткр, Рпр  Рвх / Ркр, 1 , Z  1  Рпр  t  k t  n0  F , 19,917  106  Q , q    Cp де Τ2 - температура повітря на виході ΑΠΟ; Тср в - середня температура повітря в ΑΠΟ; Wв - швидкість повітря в ΑΠΟ; анп - коефіцієнт тепловіддачі з боку повітря; Re - число Рейнольдса; авн - коефіцієнт тепловіддачі з боку газу; k1 - коефіцієнт теплопередачі; Wг  2 0,04  Рпр  0,41  0,61  Тпр 3 Тпр 51,9309  10 3  Тср  Z  q   2 Рвх  N  dвн  k1 , ,   2вх  2тр  (  1)пов ,  341,9    Рвх , Т ср  Z  l      тр , dвн  19,6  10   Рвых  Рвх  Р Р    Wг 4 де тр - коефіцієнт теплопровідності труб 11 62371 12 ΑΠΟ; обхідно увімкнути. У цьому випадку, а також при Τср - середня температура газу в ΑΠΟ; одержанні зазначеного вище повідомлення про Ткр - псевдокритична температура газу; неможливість забезпечити необхідну температуРкр - псевдокритичний тиск газу; ру газу на виході ΑΠΟ при встановленому на Тпр - приведена температура газу; компресорній станції числі ΑΠΟ, експлуатаційний Рпр - приведений тиск газу; персонал компресорної станції повинний устаноΖ - коефіцієнт стискальності газу; вити інший режим роботи компресорної станції, а Wг - швидкість газу в трубах ΑΠΟ; саме, збільшити кількість вентиляторів, що працюють на кожному ΑΠΟ, чи, якщо мається така  - питома вага газу; можливість по технологічному режимі роботи ΔΡ - утрата тиску на ΑΠΟ; магістрального газопроводу, то змінити (розши - сумарний коефіцієнт місцевих опорів; рити) обмежувальні уставки, а саме підвищити вх=1,5 - коефіцієнт опору вхідної чи вихідної задане значення температури охолодженого гакамер; зу, понизити задане значення тиску на виході тр=1,0 - коефіцієнт опору входу чи виходу з ΑΠΟ чи погодитися на збільшення кількості пратрубного простору; цюючих ΑΠΟ, з урахуванням того, що при цьому пов=1,5 - коефіцієнт опору повороту на 180° збільшиться енергоспоживання. У випадку, якщо (з однієї секції в іншу). зміна режиму роботи компресорної станції немоОтримане значення тиску на виході ΑΠΟ пожливо або не приводить до ліквідації зазначених рівнюється із заданим значенням тиску на виході ситуацій, то одержання повідомлення про немоΑΠΟ і, якщо отримане значення тиску на виході жливість забезпечити задану температуру охоΑΠΟ не менше заданого, то експлуатаційному лоджуваного газу на виході ΑΠΟ через необхідперсоналу компресорної станції видаються знаність мати більше кількість ΑΠΟ, ніж є на КС, або чення температури і тиску газу на виході ΑΠΟ і про неможливість при заданій температурі охокількості працюючих ΑΠΟ, які є режимом роботи лоджуваного газу на виході ΑΠΟ забезпечити ΑΠΟ, що забезпечує задані параметри роботи заданий тиск на виході ΑΠΟ є сигналом експлуаАЛО при реальних параметрах газового потоку, таційному персоналу або про те, що значення який перекачується компресорною станцією. При одного чи декількох вимірюваних параметрів неодержанні цього повідомлення експлуатаційний вірні, тобто при вимірюванні відбувся збій або персонал порівнює розраховану кількість ΑΠΟ, який-небудь датчик вийшов з ладу, або про те, що повинні працювати, і кількість дійсно працюющо з якихось причин порушений установлений чих ΑΠΟ і, якщо вони не рівні, то вмикає або витехнологічний режим роботи магістрального гамикає ΑΠΟ таким чином, щоб кількість дійсно зопроводу. За цими сигналами оперативний перпрацюючих ΑΠΟ дорівнювало розрахованому сонал повинний діяти відповідно до технологічнозначенню. Якщо отримане значення тиску на виго регламенту роботи компресорної станції, ході ΑΠΟ менше заданого, то експлуатаційному наприклад, віддати розпорядження про перевірку персоналу компресорної станції видається повісправності вимірювальної системи і, при наявнодомлення про те, що при наявних умовах (темпесті несправності, про її усунення, а, у випадку ратурі газу на вході ΑΠΟ, числі включених на косправної роботи вимірювальної системи, повідожному ΑΠΟ вентиляторів і при мінімально мити вищестоящому рівню керування магістранеобхідному для одержання заданої температури льним газопроводом про неможливість підтримугазу на виході числі ΑΠΟ) неможливо одержати вати задані значення температури або тиску задану температуру і заданий тиск газу на виході охолоджуваного газу для режиму, що розраховуΑΠΟ і також видаються значення температури і ється, і запросити яких заходів треба ужити. тиску газу на виході ΑΠΟ і кількості ΑΠΟ, які не 13 Комп’ютерна верстка Т. Чепелева 62371 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
