Спосіб розміщення вибухової речовини в низхідній свердловині, пристрій для його здійснення (варіанти) та спосіб укладання рукавів (варіанти)

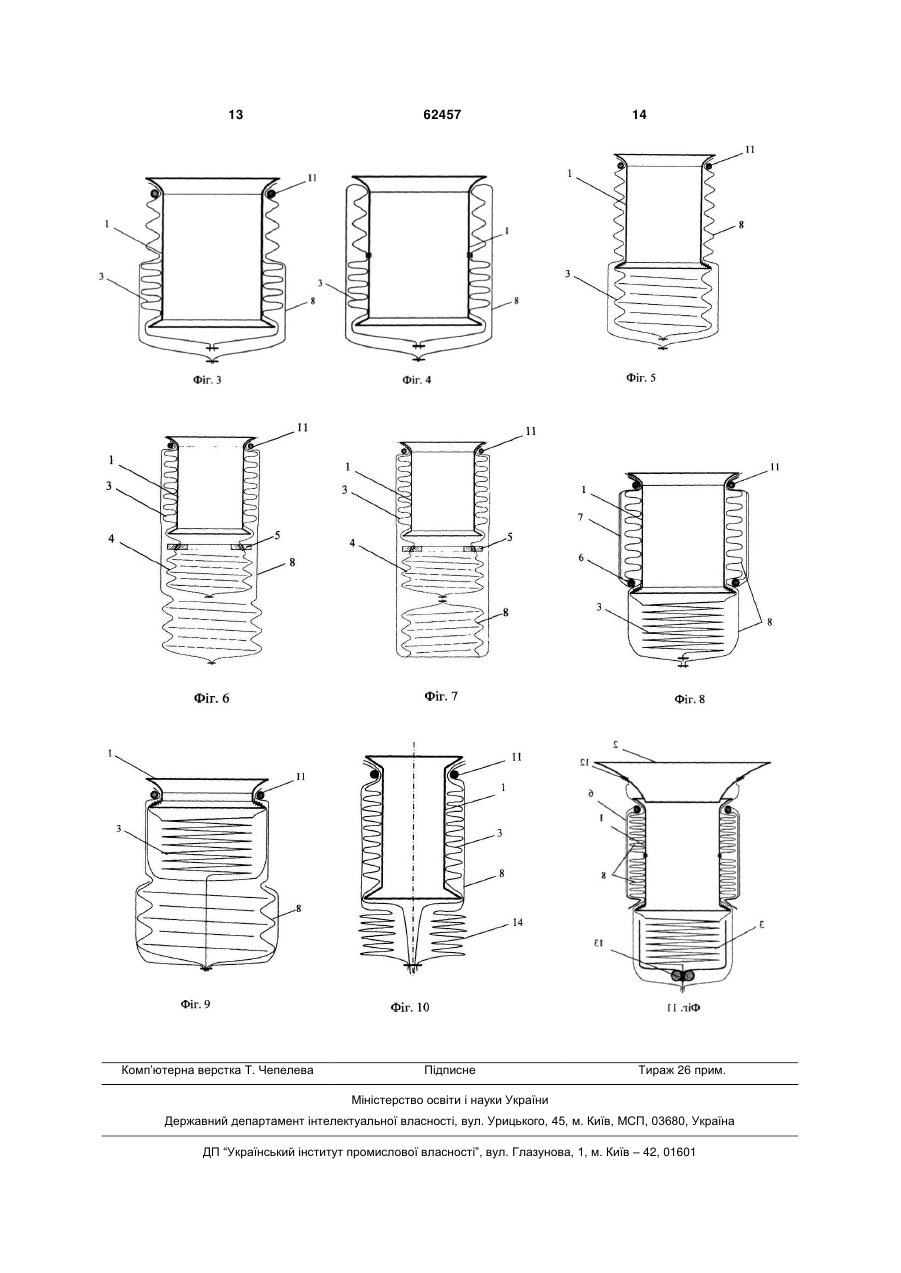

1. Спосіб розміщення речовини в низхідній свердловині, який полягає в тому, що речовину розміщують в основному (внутрішньому) рукаві, усередині додаткового (зовнішнього) рукава більшої міцності з їх одночасним сходом у свердловину, причому додатковий рукав виконують негерметичним. 2. Спосіб укладання рукавів для розміщення речовини в низхідній свердловині, який включає збирання в пакет і закріплення відкритим кінцем на пустотілій напрямній основного рукава з другим закритим кінцем з можливістю його сходу, який відрізняється тим, що збирають у пакет і закріплюють на пустотілій напрямній додатковий рукав і розміщають у ньому основний рукав з можливістю їх одночасного сходу. 3. Спосіб за п.2, який відрізняється тим, що збирають додатковий рукав у гармошку, один кінець закривають, другий вивертають, натягають його на зібрану частину поверх основного рукава і закріплюють у верхній частині пустотілої напрямної. 4. Спосіб за п.2, який відрізняється тим, що збирають додатковий рукав у гармошку, розміщують його на пустотілій напрямній вище основного рукава, один кінець закріплюють на ній, а другий кінець натягають поверх основного рукава і закривають. 5. Спосіб за п.2, який відрізняється тим, що збирають додатковий рукав у гармошку, розміщують його на пустотілій напрямній вище основного рукава, один кінець закріплюють на ній, а другий вивертають, натягають на зібрану частину поверх основного рукава і закривають. 6. Спосіб за п.2, який відрізняється тим, що основний рукав закріплюють на нижній частині напрям 2 (19) 1 3 62457 4 13. Пристрій за п.12, який відрізняється тим, що другий пропускають під гальмівним пристроєм і він містить баласт у місці з'єднання закритих кінців закріплюють на завантажувальному пристрої. рукавів. 18. Пристрій для розміщення речовини в низхідній 14. Пристрій за п.12, який відрізняється тим, що свердловині, що містить пустотілу напрямну з завін містить леєр, закріплений у місці з'єднання закріпленим на ній з можливістю сходу і зібраним в критих кінців рукавів і виведений через пустотілу пакет основним рукавом з другим закритим кінцем і засіб гальмування, який відрізняється тим, що напрямну назовні. 15. Пристрій за п.12, який відрізняється тим, що пристрій обладнаний завантажувальним пристроз'єднання частин основного рукава виконане як єм, установленим над пустотілою напрямною, а п'яльці. гальмівний пристрій розташований у верхній час16. Пристрій за п.15, який відрізняється тим, що тині останньої, при цьому на пустотілій напрямній п'яльці виконані конусними. розміщений зібраний в пакет додатковий рукав, 17. Спосіб укладання рукавів для розміщення реякий охоплює основний, причому один кінець дочовини в низхідній свердловині, який включає збидаткового рукава пропущений через гальмівний рання в пакет і закріплення відкритим кінцем на пристрій і закріплений на завантажувальному припустотілій напрямній основного рукава з другим строї, а другий його кінець загерметизований. 19. Пристрій за п.18, який відрізняється тим, що закритим кінцем з можливістю його сходу, який відрізняється тим, що над пустотілою напрямною обладнаний фіксуючим пристроєм, який охоплює встановлюють завантажувальний пристрій, а в її додатковий рукав. 20. Пристрій за п.18, який відрізняється тим, що верхній частині розміщують гальмівний пристрій, при цьому збирають у пакет додатковий рукав, пристрій обладнаний грузилом - додатковим баларозміщують його на пустотілій напрямній під гальстом, розташованим в нижній частині пристрою, мівним пристроєм з охопленням основного рукава, наприклад у місці герметизації. 21. Пристрій за п.18, який відрізняється тим, що один кінець додаткового рукава герметизують, а загерметизовані кінці рукавів з'єднані між собою. Винахід належить до гірничої справи, точніше до підривних робіт, а саме, до способів розміщення у вертикальних і крутопохилих сухих і обводнених свердловинах сипучих вибухових речовин у рукавах і може бути використаний при видобуванні корисних копалин відкритим і шахтним способами. Відомі способи заряджання низхідних свердловин речовиною в рукав з використанням різних способів підготовки рукавів для розміщення в них вибухових речовин. Наприклад, спосіб заповнення низхідних свердловин речовиною в рукав і пристрій для його здійснення [за патентом України №23031 F42B3/00], у якому на пустотілій напрямній укладений рукав, закритий знизу [1]; спосіб розміщення речовини в рукаві в низхідній свердловині [за патентом РФ №2132040 F42D1/08], у якому наведені різні способи укладання рукава і розміщення в них заряду вибухової речовини в низхідних свердловинах [2]; спосіб розміщення речовини в рукаві в низхідній свердловині [за патентом України №42101 F42D1/08], у якому наведені різні способи укладання рукава і розміщення в них заряду вибухової речовини в низхідних свердловинах [3]. Загальними для перерахованих аналогів недоліками є: 1. Недостатня надійність розміщення вибухової речовини (ВР) в обводнених свердловинах при застосуванні неводостійких ВР, яка пов'язана з порушенням цілісності рукава при переміщенні в свердловині, обумовленим стиранням і поривами рукава, особливо у верхній, сухій частині свердловини. Рукав при переміщенні заповнюється ВР, яка розширює рукав і надає йому жорсткості, при цьому збільшується тертя об стінки свердловини, що призводить до підвищеної імовірності стирання, порізів гострими виступами поверхні свердловини. 2. Необхідність застосування рукавів, виготовлених з герметичних матеріалів малої товщини та міцності, наприклад з поліетилену, для забезпечення можливості їх попереднього укладання на короткій напрямній і вільного розправлення при подачі ВР і переміщення по глибокій свердловині. 3. Заряд ВР у рукаві може знаходитися в обводненій свердловині кілька днів і незначні порушення герметичності рукава можуть призвести до замочування ВР і, в остаточному підсумку, до погіршення якості вибуху, а в деяких випадках і до відмов. Найбільш близьким по технічній суті до способу, що заявляється, є «Устройство для заполнения нисходящих скважин веществом в рукав» [за патентом РФ №2111450, F42D1/08] [4], у якому реалізується спосіб укладання на пустотілій напрямній герметичного рукава, закритого з одного кінця. Пристрій обладнаний також засобом гальмування рукава при його заповненні ВР і сході в свердловину для запобігання складкоутворення і нерівномірного розподілу ВР у рукаві, а також для плавності сходу рукава і зменшення ризику порушення його герметичності. Недоліком способу розміщення ВР у рукаві за допомогою зазначеного пристрою, загальним із наведеними аналогами, є низька надійність формування заряду неводостійким ВР у водонаповненій свердловині внаслідок стирання застосовуваних тонкостінних герметичних рукавів об стінки свердловини, особливо в її сухій частині, та ймовірністю пориву рукава об стінки свердловини, що призводить до надходження води з обводненої свердловини в рукав, до замочування ВР і виключає можливість застосування неводостійких ВР. Також при застосуванні малощільних сипких ВР не забезпечується необхідний тиск на пакет для його розкриття у воді, що призводить до погі 5 62457 6 ршення якості вибуху. - основний рукав нарощують вставкою зібраТехнічною задачею пропонованого винаходу є ного в гармошку рукава нижче пустотілої напрямреалізація способу розміщення речовини в низхідної, збирають додатковий рукав у гармошку, один ній обводненій свердловині з виключенням можйого кінець натягають на основний рукав і закріпливості надходження води в рукав з розміщеним у люють на верхній частині напрямної, а другий кіньому ВР. нець закривають. Поставлена задача розв'язується тим, що ре- основний рукав нарощують вставкою зібрачовину розміщають в основному (внутрішньому) ного в гармошку рукава нижче пустотілої напрямрукаві усередині додаткового (зовнішнього) рукава ної, збирають додатковий рукав у гармошку, один більшої міцності з їх одночасним сходом у свердйого кінець закривають, а другий кінець виверталовину, причому додатковий рукав виконують неють, натягають на зібрану частину і поверх основгерметичним. ного рукава і закріплюють на верхній частині наМожливість розміщення речовини в рукаві з прямної. одночасним розміщенням його в другому рукаві Згаданий спосіб за пп.2-11 формули винаходу, може бути реалізована новим способом укладання реалізується пристроєм для розміщення речовини основного і додаткового рукавів, який забезпечує в низхідній свердловині, що містить пустотілу наїх одночасний взаємозалежний розподіл усередині прямну з закріпленою на ній з можливістю сходу свердловини до закінчення процесу розміщення частиною основного зібраного рукава і засіб його речовини з урахуванням його занурення у воду гальмування, який містить зібраний додатковий без порушення герметизації внутрішнього рукава. рукав і другу частину зібраного основного рукава, Спосіб укладання рукавів для розміщення ревідкритий кінець якого з'єднаний по периметру з човини в низхідній свердловині включає збирання відкритою нижньою частиною основного рукава, а в пакет і закріплення відкритим кінцем на пустотідругий кінець закритий і з'єднаний з одним закрилій напрямній основного рукава з другим закритим тим кінцем додаткового рукава, другий кінець якокінцем з можливістю його сходу, у якому збирають го вивернутий і закріплений у верхній частині пусі закріплюють на пустотілій напрямній додатковий тотілої напрямної поверх зібраної власної частини рукав і розміщають у ньому основний рукав з можі основного рукава. ливістю їх одночасного сходу. При цьому пристрій містить баласт у місці Цей спосіб може бути реалізований у вигляді з'єднання закритих кінців рукавів. різних схем укладання: При цьому пристрій містить леєр, закріплений - збирають додатковий рукав у гармошку, один у місці з'єднання закритих кінців рукавів і виведекінець закривають, другий вивертають, натягають ний через пустотілу напрямну назовні. його на зібрану частину і поверх основного рукава При цьому з'єднання частин основного рукава і закріплюють у верхній частині пустотілої напрямвиконане у вигляді п'ялець. ної; При цьому п'яльці виконано конусними. - збирають додатковий рукав у гармошку, розЯк варіант можна використовувати другий міщують його на пустотілій напрямній вище основспосіб укладання, який включає збирання в пакет і ного рукава, один кінець закріплюють на ній, а друзакріплення відкритим кінцем на пустотілій напрягий кінець натягують поверх основного рукава і мній основного рукава з другим закритим кінцем з закривають; можливістю його сходу, у якому над пустотілою - збирають додатковий рукав у гармошку, рознапрямною встановлюють завантажувальний приміщують його на пустотілій напрямній вище основстрій, а в її верхній частині розміщують гальмівний ного рукава, один кінець закріплюють на ній, а друпристрій, при цьому збирають у пакет додатковий гий вивертають, натягують на зібрану частину і рукав, розміщують його на пустотілій напрямній під поверх основного рукава і закривають; гальмівним пристроєм, з охопленням основного - основний рукав закріплюють на нижній часрукава, один кінець додаткового рукава герметитині напрямної, збирають додатковий рукав на зують, а другий пропускають під гальмівним принапрямній, один його кінець закріплюють у верхній строєм і закріплюють на завантажувальному причастині напрямної, а другий кінець натягують на строї. основний рукав і закривають. Згаданий спосіб реалізується пристроєм для Особливістю останнього виду укладання рукарозміщення речовини в низхідній свердловині, що вів є можливість збирання основного рукава у вимістить пустотілу напрямну з закріпленою на ній з гляді поперечно-подовжнього укладання. можливістю сходу і зібраним в пакет основним Крім того, у вищенаведених видах укладання рукавом з другим закритим кінцем і засіб гальмузакриті кінці основного і додаткового рукавів з'єдвання, обладнаним завантажувальним пристроєм, нують між собою. установленим над пустотілою напрямною, а гальЩе можливі такі різновиди схем способу укламівний пристрій розташований у верхній частині дання рукавів: останньої, при цьому на пустотілій напрямній роз- закріплюють основний рукав на нижній часміщений зібраний в пакет додатковий рукав, який тині напрямної і збирають його у вигляді поперечохоплює основний, причому один кінець додатконо-подовжнього укладання, збирають додатковий вого рукава пропущений через гальмівний прирукав у гармошку, нижню частину основного рукастрій і закріплений на завантажувальному прива пропускають усередині додаткового рукава і строї, а другий його кінець загерметизований. нижні кінці обох рукавів з'єднують між собою, верКрім того, пристрій обладнаний фіксуючим хній кінець додаткового рукава натягають на оснопристроєм, який охоплює додатковий рукав. вний рукав і закріплюють на напрямній. Крім того, пристрій обладнаний грузилом - до 7 62457 8 датковим баластом, розташованим в нижній часПопередньо зібраний у «гармошку» додаткотині пристрою, наприклад, у місці герметизації. вий (зовнішній) рукав 8 закритим кінцем з'єднаний Крім того, загерметизовані кінці рукавів з'єднаіз закритим нижнім кінцем частини 4 основного ні між собою. рукава за допомогою з'єднувального елемента 9, Надалі винахід пояснюється описом конкретякий одночасно виконує функцію грузила для заних прикладів (які, однак, не обмежують цей винабезпечення занурення рукава з малощільним ВР у хід) способу розміщення речовини в рукаві в низзаповнену водою свердловину. хідній свердловині, що реалізується у вигляді З'єднувальний елемент 9 виконаний у вигляді різних схем формування комбінацій пакетів рукавів конусної пари, у якій запасовані кінець нижньої (основного і додаткового) згідно з прикладеними частини 4 основного рукава і кінець верхньої часкресленнями, на яких зображені свердловини з тини додаткового рукава 8, але може бути реалірозміщеними в них рукавами відповідно до реалізований і у вигляді інших конструктивних елемензованих схем їхнього укладання. тів, добре відомих фахівцям. Зображена на кожній фігурі креслення свердЗ'єднувальний елемент 9 (баласт) обладнаний ловина в описі фігур креслень згадуватися не булеєром 10, розміщеним усередині пустотілої наде. прямної і виведеним назовні, для забезпечення На Фіг.1 зображений пристрій для розміщення занурення як незаповненого ВР основного (внутВР у рукав у половинному розрізі; на Фіг.2, 3, 4, 5, рішнього) і додаткового рукавів, так і заповненого 6, 7, 8, 9 і 10 зображені схеми укладання рукавів; малощільним ВР у водонаповнену свердловину. на Фіг.11 зображений варіант пристрою для розЛеєр 10 може бути виконаний у вигляді мотузміщення ВР у рукав. кового канатика або сталевого (пластикового) троВинахід пояснюється описом пристрою, у якосика. му реалізована одна із схем упакування рукавів Нижня частина додаткового рукава 8 вивернудля розміщення вибухової речовини в низхідній та назовні, охоплює зібрану в гармошку частину свердловині, а також описом прикладів схем укладодаткового рукава 8, частини 3 і 4 основного рудання основного і додаткового рукавів, що реалікава і закріплена разом з верхньою частиною 3 зують виконання послідовності операцій способу основного рукава і верхньою частиною гальмівної упакування рукавів у їх кінцевій стадії. стяжки 7 у верхній частині гільзи 1 за допомогою Представлені схеми є прикладами найкращої стопорного кільця 11, виконаного з пружного матереалізації, але не вичерпують усіх можливих конкріалу, наприклад, гуми, але спосіб закріплення ретних різновидів практичного здійснення способу може бути іншим, добре відомим фахівцям. укладання. Гальмівна стяжка 7 запобігає стягуванню гаІнші характерні ознаки і переваги винаходу бульмового кільця 6 вниз і забезпечує рівномірність дуть очевидні з опису, що приведений нижче з випуску частини 3 основного рукава і плавність посиланнями на фігури креслень, представлені розміщення обох рукавів (внутрішнього 3 і 4 і зовлише як приклади можливої реалізації винаходу, нішнього 8) у свердловині при завантаженні ВР. що не накладають обмежень. Матеріалом для виготовлення внутрішнього Звернемося до Фіг.1, на якій зображений прирукава 3, 4 є поліетиленова плівка або будь-який стрій для розміщення ВР у водонаповненій низхідінший матеріал, придатний для виконання необній свердловині. хідної функції і добре відомий фахівцям у даній Пристрій складається з пустотілої циліндричобласті техніки. ної напрямної 1 (гільзи) з воронкою 2 у верхній Додатковий (зовнішній) рукав 8 виконаний з частині для засипання ВР. міцного еластичного матеріалу, наприклад тканого На зовнішній стороні гільзи 1 зібрана в «гар(мішковини), але може бути виготовлений з інших мошку» частина 3 основного (внутрішнього) рукава видів матеріалів, придатних для виконання необз поліетилену низького тиску товщиною від 0,07 до хідної функції і добре відомих фахівцям у даній 0,15мм, який забезпечує водонепроникність. області техніки, який може бути негерметичним, Нижній відкритий кінець частини 3 основного але який захищає внутрішній герметичний рукав 3, рукава з'єднаний з верхнім відкритим кінцем попе4 від поривів при розміщенні ВР у свердловині. редньо зібраної в «гармошку» другої частини 4 Застосовують стандартні за геометричними основного (внутрішнього) рукава з того ж матеріапараметрами рукави 3, 4 і 8, які серійно виготовлу. Вузол з'єднання 5 виконаний у вигляді конусляються промисловістю. них п'ялець, у які запасовані нижній кінець частини Запас рукавів 3, 4 і 8, що забезпечує форму3 і верхній кінець частини 4 основного рукава. вання стовпа ВР, визначається в залежності від Вузол з'єднання 5 може бути виконаний інаквитрати рукавів на складкоутворення в процесі ше, оскільки його виконання добре відоме фахівусадки в поперечному напрямку і вигині стовпа ВР, цям і не вимагає додаткових пояснень. з урахуванням огинання виступів стінок свердлоСхід частини 3 основного рукава регулюється вини і усадки ВР в осьовому напрямку свердловивузлом гальмування, який складається з гальмівни, а також у випадку незаповнення ВР нижньої ного кільця 6 і гальмівної стяжки 7 зі складеного частини основного рукава. пополам куска рукава з поліетилену, який взаємоРозрахунок запасу рукавів на схід не наводіє з нижньою частиною гільзи, виконаної конусдиться, оскільки він добре відомий фахівцям у цій ною. області. Вузол гальмування може бути виконаний інЗвернемося до Фіг.2, на якій зображена схема акше, за схемами реалізації, добре відомими фаукладання, що включає збирання в гармошку дохівцям. даткового рукава 8, один кінець якого закривають, 9 62457 10 другий вивертають, натягають його на зібрану часЗвернемося до Фіг.10, на якій зображений ватину і поверх основного 3 рукава і закріплюють у ріант схеми укладання, в якій основний рукав 3 верхній частині пустотілої напрямної 1. збирають на пустотілій напрямній 1 і закріплюють з Звернемося до Фіг.3, на якій зображена схема допомогою стопорного кільця 11 у верхній її часукладання, що включає збирання в гармошку дотині. Додатковий рукав збирають у вигляді пакета даткового рукава 8, який розміщають на пустотілій 14 з осьовим отвором, його верхній кінець закріпнапрямній 1 вище основного рукава 3, один кінець люють у верхній частині пустотілої напрямної, назакріплюють на ній, а другий кінець натягають поприклад, разом з основним рукавом з допомогою верх основного рукава 3 і закривають. стопорного кільця 11 або іншим відомим спосоЗвернемося до Фіг.4, на якій зображена схема бом. Пакет з додатковим рукавом 14 розміщують укладання, що включає збирання в гармошку допід пустотілою напрямною. Закритий кінець основдаткового рукава 8, який розміщають на пустотілій ного рукава пропускають через отвір у пакеті з напрямній 1 вище основного рукава 3, один кінець додаткового рукава і з'єднують нижнім кінцем дозакріплюють на ній, а другий вивертають, натягадаткового рукава. ють на зібрану частину і поверх основного рукава Звернемося до Фіг.11, на якій зображений ще 3 і закривають. один варіант пристрою, у якому 1 - пустотіла наЗвернемося до Фіг.5, на якій зображена схема прямна, 2 - завантажувальний пристрій, 3 - основукладання, при якій основний рукав 3 закріплюють ний рукав, 6 - засіб гальмування, 8 - додатковий на нижній частині напрямної 1, збирають у гарморукав, розміщений на пустотілій напрямній, 12 шку додатковий рукав 8, розміщають на напрямній фіксуючий пристрій, 13 - грузило, розміщене у ни1 і один кінець закріплюють у верхній частині нажній частині пристрою. прямної 1, а другий кінець натягають на основний Пристрій, згідно з Фіг.1 креслень, забезпечує рукав 3 і закривають. розміщення ВР у сухій і/або водонаповненій сверЗвернемося до Фіг.6, на якій зображена схема дловині в такий спосіб. укладання, у якій відкритий кінець частини 3 осноУ вихідному стані, до розміщення в свердловного рукава нарощують нижче пустотілої напрямвині (на Фіг.1 показана, але не позначена) приної другою частиною 4 (зібраною в гармошку) осстрій, згідно з винаходом, являє собою моноблок, новного рукава, збирають у гармошку додатковий що містить зібрану в гармошку на напрямній 1 часрукав 8, один його кінець натягають на основний тину 3 основного (внутрішнього) рукава, зібрану в рукав 3 і 4 і закріплюють на верхній частині напрягармошку частину 4 основного (внутрішнього) румної 1, а другий кінець закривають. кава, розміщену під напрямною 1 і з'єднану з часЗвернемося до Фіг.7, на якій зображена схема тиною 3 основного рукава за допомогою конусних укладання, у якій відкритий кінець частини 3 осноп'ялець 5, зібраний у гармошку додатковий (зовнівного рукава нарощують нижче пустотілої напрямшній) рукав 8, з'єднаний з частиною 4 основного ної другою частиною 4 (зібраною в гармошку) осрукава за допомогою з'єднувального елемента 9, новного рукава, збирають у гармошку додатковий виконаного у вигляді конусної пари, який одночасрукав 8, один його кінець закривають, а другий но є грузилом. Другий кінець додаткового рукава 8 кінець вивертають і натягають на основний рукав 3 вивернутий, охоплює власну частину гармошки, і 4 і закріплюють на верхній частині напрямної 1. частини 4 і 3 основного рукава і закріплений разом Звернемося до Фіг.8, на якій зображена схема з верхньою частиною гальмівної стяжки 7 і верхнім укладання, зображена на Фіг.5, з тією різницею, кінцем частини 3 основного рукава у верхній часщо основний рукав 3 збирають у вигляді поперечтині напрямної 1 під воронкою 2 за допомогою но-подовжнього укладання. стопорного кільця 11. З'єднувальний елемент 9 На цій схемі зображений додатковий чохол (на утримується леєром 10, який може бути намотасхемі не позначений), який закріплений у верхній ний поверх додаткового рукава 8 під воронкою 2 частині напрямної 1 і закриваєзовні додатковий або закріплений іншим способом, відомим фахіврукав 8. цям. Звернемося до Фіг.9, на якій зображена схема Зовнішній діаметр моноблока вибирається заукладання, у якій основний рукав 3 закріплюють у лежно від діаметра свердловини, виходячи з умонижній частині напрямної 1 і збирають у вигляді ви його вільного розміщення в свердловині, тобто поперечно-подовжнього укладання, збирають у менше діаметра свердловини. гармошку додатковий рукав 8, нижню частину осМоноблок може повністю виготовлятися в зановного рукава 3 пропускають усередині додатководських умовах і доставлятися в готовому вигляді вого рукава 8 і нижні кінці обох рукавів 3 і 8 з'єдна місце використання або збиратися безпосереднують між собою, верхній кінець додаткового ньо на місці використання. рукава 8 натягають на основний рукав 3 і закріпМоноблок встановлюють у свердловину так, люють на напрямній 1. що воронка 2 розташовується над рівнем поверхНа цій схемі зображені додаткові чохли (на ні, при цьому леєр 10 звільняється і утримується в схемі не позначені), один із яких охоплює основстані, що забезпечує вихідну компактність монобний рукав 3, а другий - зібрану частину додатковолока. го рукава 8 і прикріплений до закритого кінця рукаЗалежно від стану свердловини (суха і/або обва 8. воднена) вибирається спосіб розміщення ВР у Чохли, зображені на Фіг.8 і 9, можуть бути висвердловині. конані з товстого поліетилену і призначені для 1-й варіант додаткового захисту рукавів від стирання при пеПри сухій свердловині поступово видається реміщенні в свердловині. леєр 10 і під дією ваги баласту 9 відбувається од 11 62457 12 ночасне розправлення і схід у свердловину додатрдловин ВР у герметичний рукав і можливість докового (зовнішнього) рукава 8 і спочатку частини 4 сягнення вимог, які ставляться до якості формуосновного (внутрішнього) рукава, а потім частини вання заряду вибухової речовини в свердловині. З основного рукава. Крім того, пропонований пристрій являє собою При цьому, завдяки гальмівному кільцю 6, внуфункціонально закінчений уніфікований моноблок, трішній рукав 3, 4 натягається і утворює спільну який забезпечує можливість його серійного вигопорожнину без пережимів. У процесі сходу систетовлення і розміщення у великій кількості свердми рукавів у свердловину внутрішній рукав 3, 4 ловин, які використовуються при проведенні вибурозправляється усередині зовнішнього рукава 8, хів на розрізах при відкритому видобутку корисних який захищає його від стирання, проколів і поривів, копалин. оскільки він виготовлений з більш міцного матеЗавдяки комплексному розв'язанню проблеми ріалу. розміщення ВР у свердловині шляхом викорисПісля того, як рукави повністю розмістяться в тання якостей внутрішнього (водонепроникність) і свердловині, через воронку у внутрішній рукав зовнішнього (механічна міцність) рукавів з викоризасипають ВР у необхідній кількості. У процесі ростанням різних варіантів способів їх попереднього зміщення ВР у свердловині виключаються пориви укладання, даний винахід у сукупності істотних внутрішнього рукава 3, 4, незважаючи на його розознак забезпечує підвищення надійності упакуванпирання, оскільки він надійно захищений зовнішня речовини в низхідних свердловинах, дозволяє нім рукавом 8 від впливу нерівностей усередині значно скоротити час і трудомісткість заряджання, свердловини. практично виключити ризик пориву внутрішнього 2-й варіант рукава об стінки свердловини за рахунок значного При наявності в свердловині води заповнення зменшення тертя ковзання рукава, заповненого внутрішнього рукава 3, 4 ВР здійснюють одночасречовиною, об стінки зовнішнього рукава і, в остано з видачею леєра 10. При цьому розправлення і точному підсумку, поліпшити якість формування схід рукавів (внутрішнього і зовнішнього) у свердзаряду і підвищити ефективність розкривних робіт ловину забезпечується як за рахунок баласту 9, на розрізах при видобутку корисних копалин за так і за рахунок тиску стовпа ВР. Поверхня внутрірахунок поліпшення якості вибуху. шнього рукава 3, 4 зазнає тертя, стикаючись тільки Джерела інформації: зі стінками зовнішнього рукава 8, який приймає на 1. Пат. України №23031 F42B3/00 (пріоритет себе дію гострих виступів і нерівностей стінок све29.12.95) «Спосіб заповнення низхідних свердлордловини, захищаючи внутрішній рукав 3, 4 від вин речовиною в рукав і пристрій для його здійсмеханічних ушкоджень. нення». Наявна в свердловині вода, вільно проникаю2. Пат. РФ №2132040 F42D1/08 (приоритет чи крізь зовнішній рукав 8, не тільки не потрапляє 02.10.97) "Способ размещения вещества в рукаве усередину рукава 3, 4, але й створює шар між нив нисходящей скважине". ми, який знижує їх взаємне тертя і, маючи вільний 3. Пат. України №42101 F42D1/08 (пріоритет простір між зовнішнім 8 і внутрішнім 3, 4 рукавами, 24.09.98) "Спосіб розміщення речовини в рукаві в більш вільно видавлюється нагору свердловини, низхідній свердловині". при цьому зменшується гідравлічна протидія зану4. Пат. РФ №2111450, F42D1/08 (пріоритет ренню рукавів із ВР у свердловину. 13.07.97) «Пристрій для заповнення низхідних Сукупність наведених істотних ознак пристрою свердловин речовиною в рукав». забезпечує реалізацію заповнення низхідних све 13 Комп’ютерна верстка Т. Чепелева 62457 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
