Пристрій для відновлення повітря в приміщенні

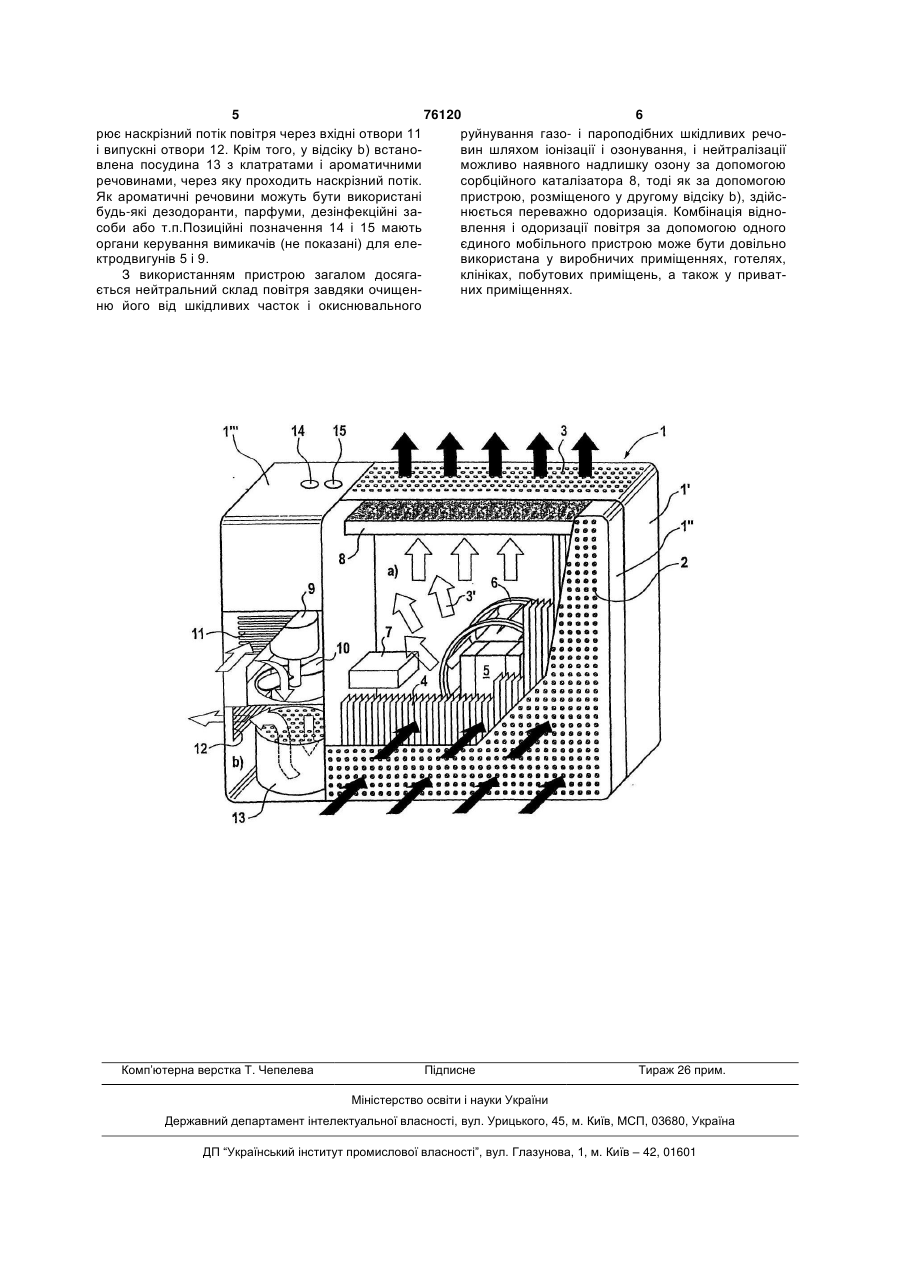

1. Пристрій для відновлення повітря в будівлі, виконаний у вигляді переносного конструктивного вузла, що містить приймальний корпус (1), в якому виконано перший відсік а), що має велику кількість перших отворів (2, 3) для надходження і випускання повітря, виконаних у зовнішній стінці корпусу (1), і містить розміщений між вхідними отворами (2) і вихідними отворами (3) оснащений першим привідним електродвигуном (5) вентилятор (6) для створення наскрізного повітряного потоку (3'), розміщений у потоці повітря і діючий за принципом діелектрично обмеженого розряду іонізаційний і озонувальний вузол (7), фільтр (4) вхідного повітря і сорбційний каталізаторний вузол (8) як фільтр вихідного повітря для запобігання попаданню озону до повітря у приміщення, який відрізняється тим, що у корпусі (1) поруч із першим відсіком (а) виконаний відокремлений від нього другий відсік (b), який має виконані у зовнішній стінці корпуса (1) окремі другі вхідні отвори (11) і вихідні отвори (12) і оснащений другим електродвигуном (9) окремий вентилятор (10) для утворення повітряного потоку, незалежного від наскрізного потоку (3') у першому C2 2 UA 1 3 76120 4 тивного простору. Спільним недоліком відомих характеру запаху, а також їх комбінацій. Крім того, пристроїв є те, що отримане таким чином нейтра- з метою зміни кількості повітря і/або швидкості льне повітря внаслідок відсутності приємних запаповітря і/або тиску повітря - запропоновано викохів не відповідає настрою і сприйняттю кориснання вентиляторів, використовуваних у відсіках а) тувача. і b), з можливістю регулювання. [Із US 5 904 896] відома система для видаленЗгідно з переважною формою виконання приня забруднень із повітря, яка має кілька каскадів: строю перший відсік а) і другий відсік b) розміщені електростатичний фільтр, мікроволоконний у виконаному як одне ціле приймальному корпусі. фільтр, адсорбційний вузол для газів і пиловий Можна також обидва відсіки а) і b) розмістити у фільтр встановлені у такій послідовності у напрямзакінчених корпусних вузлах, які можуть бути функу потоку повітря, причому між другим фільтром і кціонально розміщені один поруч з іншим і складеадсорбером встановлений генератор озону. Повіні у один збірний корпус за допомогою різьбового, тря, звільнене від забруднень за допомогою такої вставного і/або затискного або клеєвого з'єднання. системи, потім може бути оброблене речовинами, У наступній формі виконання пристрою передщо маскують чи нейтралізують запахи, або аромабачено, що іонізаційний і озонувальний вузол витичними речовинами. конаний, наприклад, у формі плоского модуля, [Із FR 25 10 891] відомі спосіб і пристрій для здатного виробляти кількість іонів і озону, узгоочищення повітря за допомогою озону. Для усуджену зі змінною якістю повітря в приміщенні нення небажаної або шкідливої дії надлишкової щоб, з одного боку, гарантувати надійне руйнукількості озону, що може міститися в очищеному вання газів, парів та інших шкідливих речовин, і, з повітрі, поперемінно з озонуванням повітря, одноіншого боку, значною мірою уникати надлишкової часно або незалежно від нього здійснюють ввекількості озону в повітрі. Зрозуміло, що іонізаційдення в повітря ароматичної речовини. Роль цієї ний і озонувальний вузол може бути оснащений ароматичної речовини полягає не лише у одоритакож іншим іонізатором повітря, наприклад, іонізації повітря, але зокрема і в руйнуванні озону, що заційною лампою фірми Сіменс. залишився у очищеному повітрі. Зрештою, згідно з винаходом передбачено, що Задачею винаходу є розробка пристрою, який, фільтр для вхідного повітря виконаний у вигляді з одного боку, здійснює знезараження і усунення пилового фільтра на основі тканини, нетканого запахів пахучих частинок, газів чи пари, бактерій, матеріалу чи тому подібного, а сорбційний каталімікробів чи т.п., і, з іншого боку, забезпечує функзатор може бути виконаний у вигляді фільтра на ціональну одоризацію повітря. активованому вугіллі або іншому придатному каЗгідно з винаходом ця задача вирішена у приталізаторі, здатному знищувати надлишковий озон строї, що містить приймальний корпус з першим і перешкоджати попаданню озону у приміщення. відсіком а), який має велику кількість отворів для Нижче винахід докладніше пояснюється з винадходження і випускання повітря, і містить розкористанням прикладу виконання, представленого міщений між ними оснащений привідним електрона ілюстрації. двигуном вентилятор для створення наскрізного Позиційне позначення 1 присвоєно приймальпотоку повітря, розміщений у потоці повітря і діюному корпусу, який складається із задньої частини чий за принципом діелектрично обмеженого роз1' і передньої частини 1", а також приставної часряду іонізаційний і озонувальний вузол, фільтр тини 1''', які разом утворюють перший відсік а) і вхідного повітря і сорбційний каталізаторний вузол другий відсік b). У фронтальній поверхні передньої як фільтр вихідного повітря, а також приставним частини 1' відсіку а) виконано велику кількість вхідругим відсіком b), що містить вентилятор для дних отворів 2 для позначеного стрілками наскрізутворення незалежного повітряного потоку, який ного потоку 3', який виходить через вихідні отвори через вхідні і вихідні отвори пронизує посудину з 3 у верхній поверхні задньої частини 1'. У напрямклатратами і ароматичними речовинами. Ідеї даку потоку за вхідними отворами 2 у відсіку а) розного винаходу відповідає технічне рішення, згідно міщений пиловий фільтр 4, який може складатися з яким цей потік повітря утворений шляхом відгаіз паперу, тканини чи нетканого матеріалу. Крім луження частини наскрізного потоку повітря, викотого, у відсіку а) встановлений електродвигун 5, ристовуваного у відсіку а). що приводить у дію вентилятор 6 для створення Відповідний винаходові пристрій є мобільним наскрізного потоку 3', а також використовуючий приладом, в якому шляхом окиснення здійснюєтьпринцип діелектрично обмеженого розряду іонізася дезактивація наявних у повітрі шкідливих речоційний і озонувальний вузол 7, виконаний, напривин у процесі відновлення повітря з використанклад, у вигляді плоского модуля. Іони і озон, що ням іонізаційного і озонувального вузла, а виробляються іонізаційним і озонувальним вузлом клатрати і ароматичні речовини забезпечують усу7, здійснюють знешкодження наявних у наскрізнонення вонючих речовин і виникнення позитивних му потоці 3' шкідливих мікроорганізмів, бактерій, емоцій у користувача. Зрозуміло, що іонізаційний і запахів і т.п.Не використаний при знезараженні, озонувальний вузол з огляду на різний вміст шкіднадлишковий озон подається на встановлений ливих складових повітря в приміщенні може бути перед вихідними отворами 3 сорбційний каталізавиконаний з можливістю регулювання кількості тор 8, після якого має бути встановлений датчик утворюваних іонів і озону шляхом зміни рівня видля контролю якості повітря. Сорбційний каталізасокої напруги, що формується переважно високотор 8 виконаний, наприклад, у вигляді фільтра на частотними генератором, а одоризація може бути активованому вугіллі. здійснена шляхом використання довільно підібраУ другому відсіку b) розміщений електродвигун них ароматичних речовин різної інтенсивності і 9, що приводить у дію вентилятор 10, який ство 5 76120 6 рює наскрізний потік повітря через вхідні отвори 11 руйнування газо- і пароподібних шкідливих речоі випускні отвори 12. Крім того, у відсіку b) встановин шляхом іонізації і озонування, і нейтралізації влена посудина 13 з клатратами і ароматичними можливо наявного надлишку озону за допомогою речовинами, через яку проходить наскрізний потік. сорбційного каталізатора 8, тоді як за допомогою Як ароматичні речовини можуть бути використані пристрою, розміщеного у другому відсіку b), здійсбудь-які дезодоранти, парфуми, дезінфекційні занюється переважно одоризація. Комбінація віднособи або т.п.Позиційні позначення 14 і 15 мають влення і одоризації повітря за допомогою одного органи керування вимикачів (не показані) для елеєдиного мобільного пристрою може бути довільно ктродвигунів 5 і 9. використана у виробничих приміщеннях, готелях, З використанням пристрою загалом досягаклініках, побутових приміщень, а також у приватється нейтральний склад повітря завдяки очищенних приміщеннях. ню його від шкідливих часток і окиснювального Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
