Імпульсний стабілізатор напруги
Формула / Реферат
Імпульсний стабілізатор напруги, який містить двотактний регульований силовий перетворювач із силовим трансформатором, вхід якого з'єднаний з виходом попереднього двотранзисторного підсилювача, задавальний генератор виконаний у вигляді функціонального генератора, що складається з генератора трикутних імпульсів, виконаного за схемою інтегратора, вихід якого з'єднаний із входом синхронізованого з ним генератора прямокутних імпульсів, виконаного за схемою компаратора, вихід якого з'єднаний з формувачем імпульсів керування, виконаного за схемою фазоінвертора і реалізованого на цифрових мікросхемах, причому вихід фазоінвертора з'єднаний із входом попереднього двотранзисторного підсилювача, широтно-імпульсний модулятор, виконаний на операційному підсилювачі, прямий вхід якого з'єднаний з виходом генератора трикутних імпульсів, а інверсний вхід з виходом перетворювача зворотного зв'язку, що містить підсилювач зворотного зв'язку на операційному підсилювачі, на інверсний вхід якого подається напруга зворотного зв'язку із силового трансформатора, при цьому вихід широтно-імпульсного модулятора з'єднаний із входами фазоінвертора, який відрізняється тим, що додатково введено пристрій токового захисту, вхід якого з'єднаний із трансформатором струму, послідовно включеним з первинною обмоткою силового трансформатора, силовий перетворювач виконаний за мостовою схемою, попередній підсилювач містить проміжний трансформатор, вихід пристрою токового захисту з'єднаний із входом формувача імпульсів керування, на вході перетворювача зворотного зв'язку встановлений мостовий випрямляч напруги зворотного зв'язку, а схема керування пристрою живиться від вхідного регульованого стабілізатора напруги.
Текст

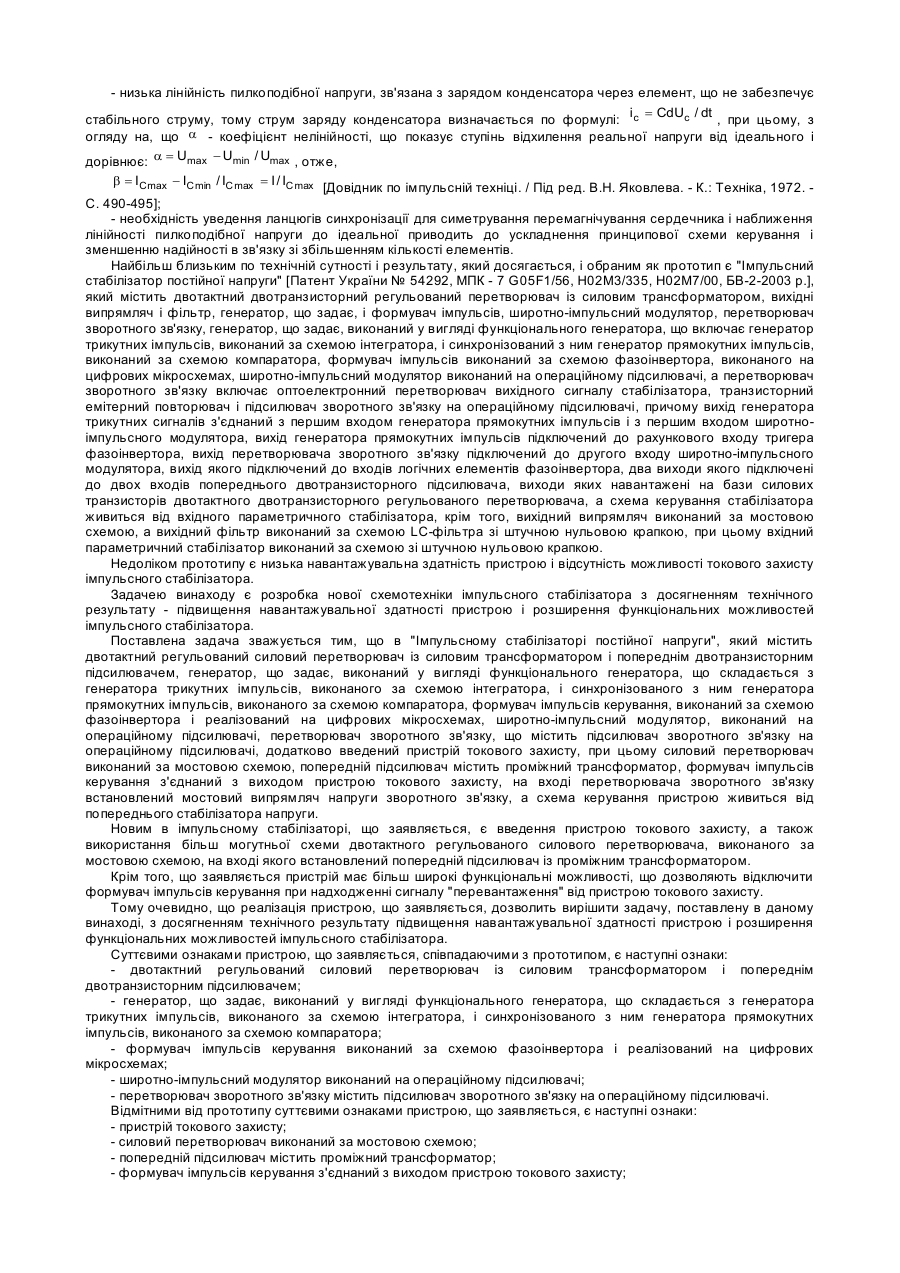

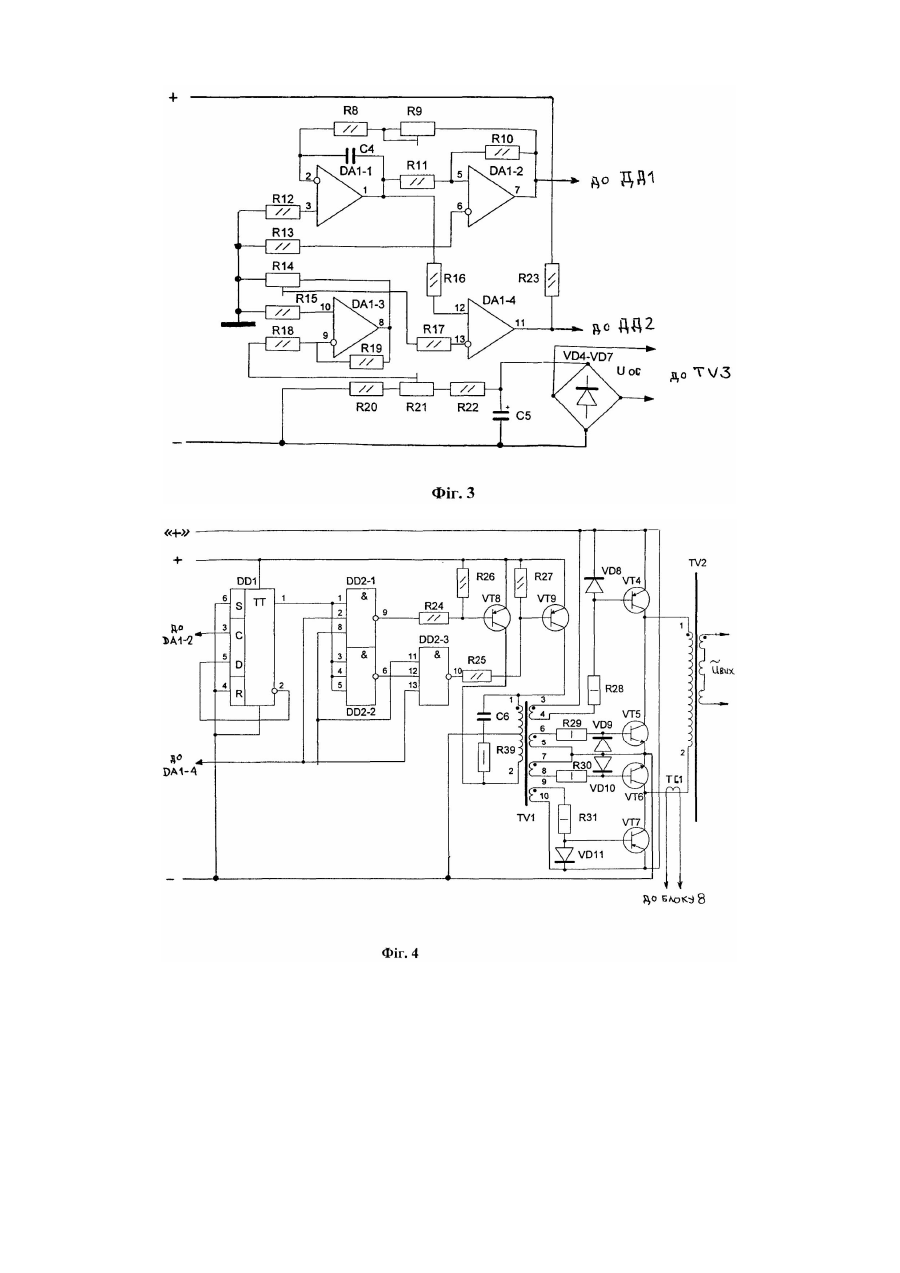

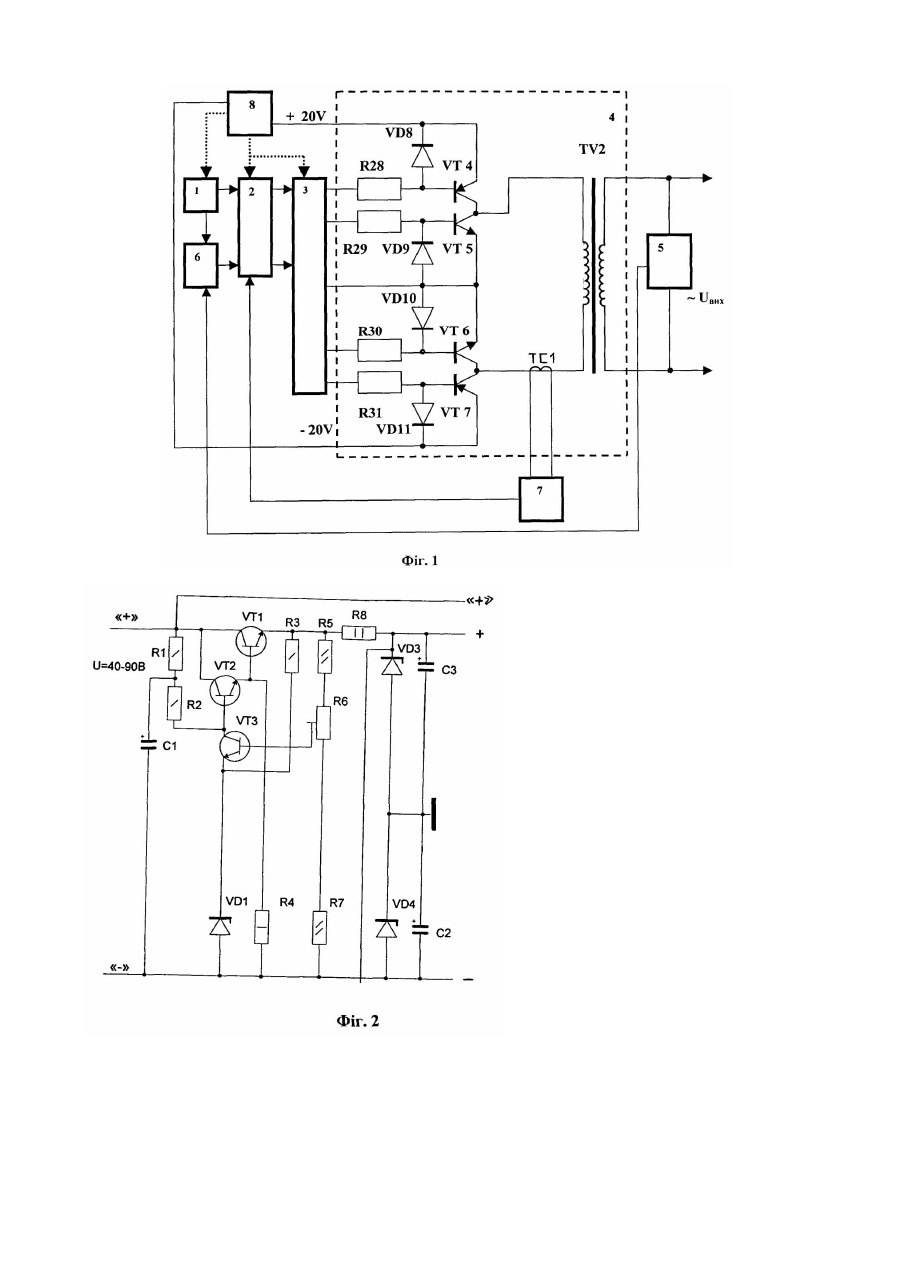

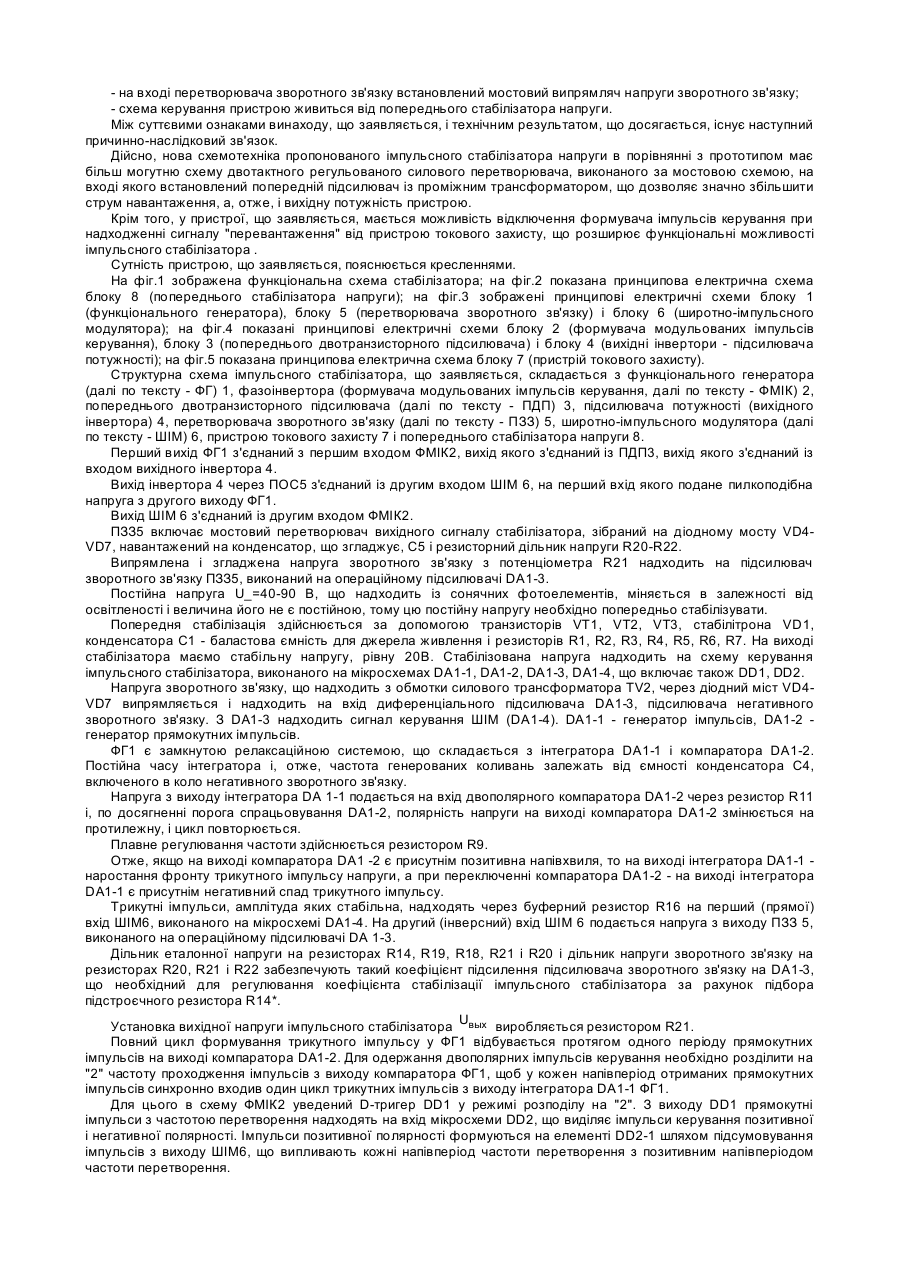

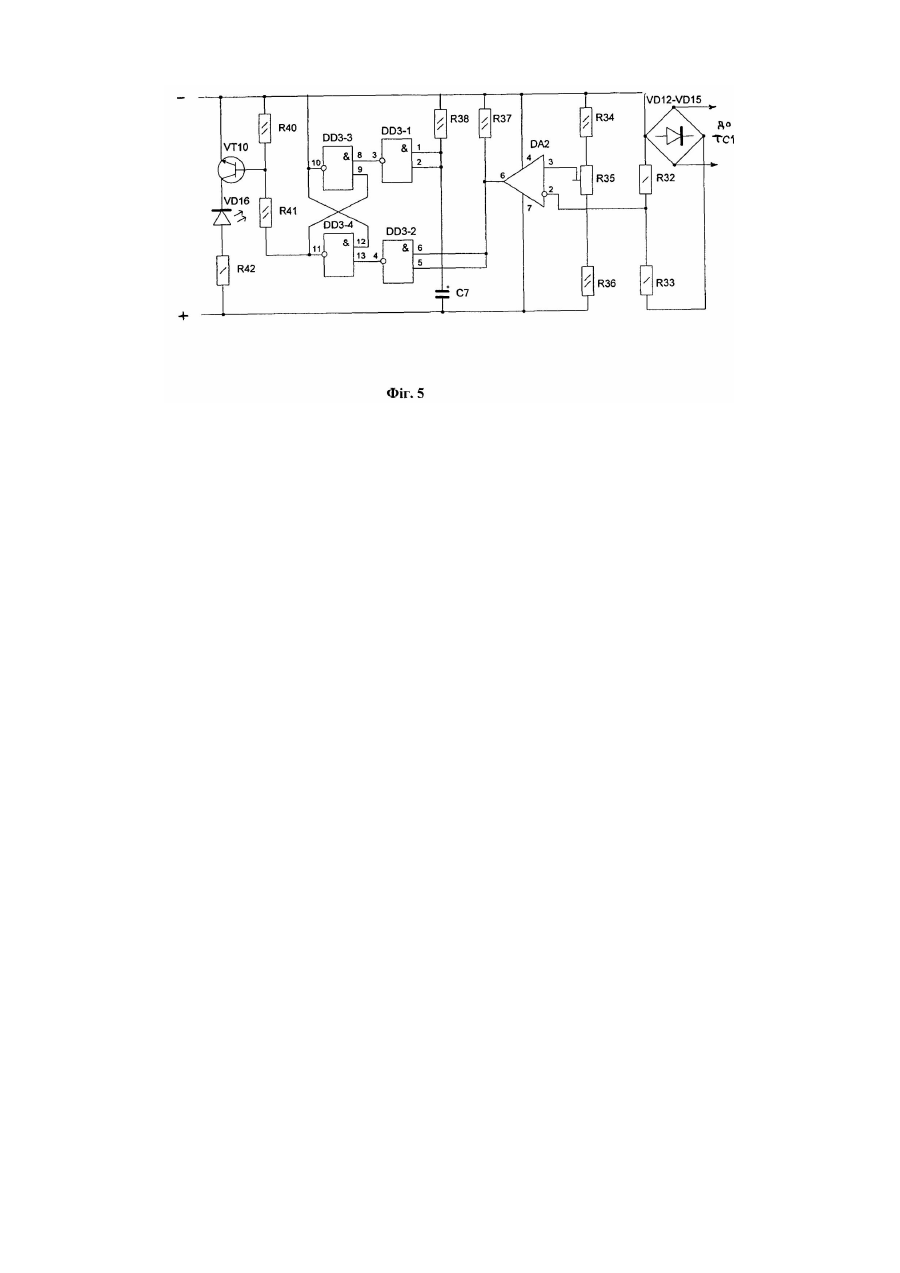

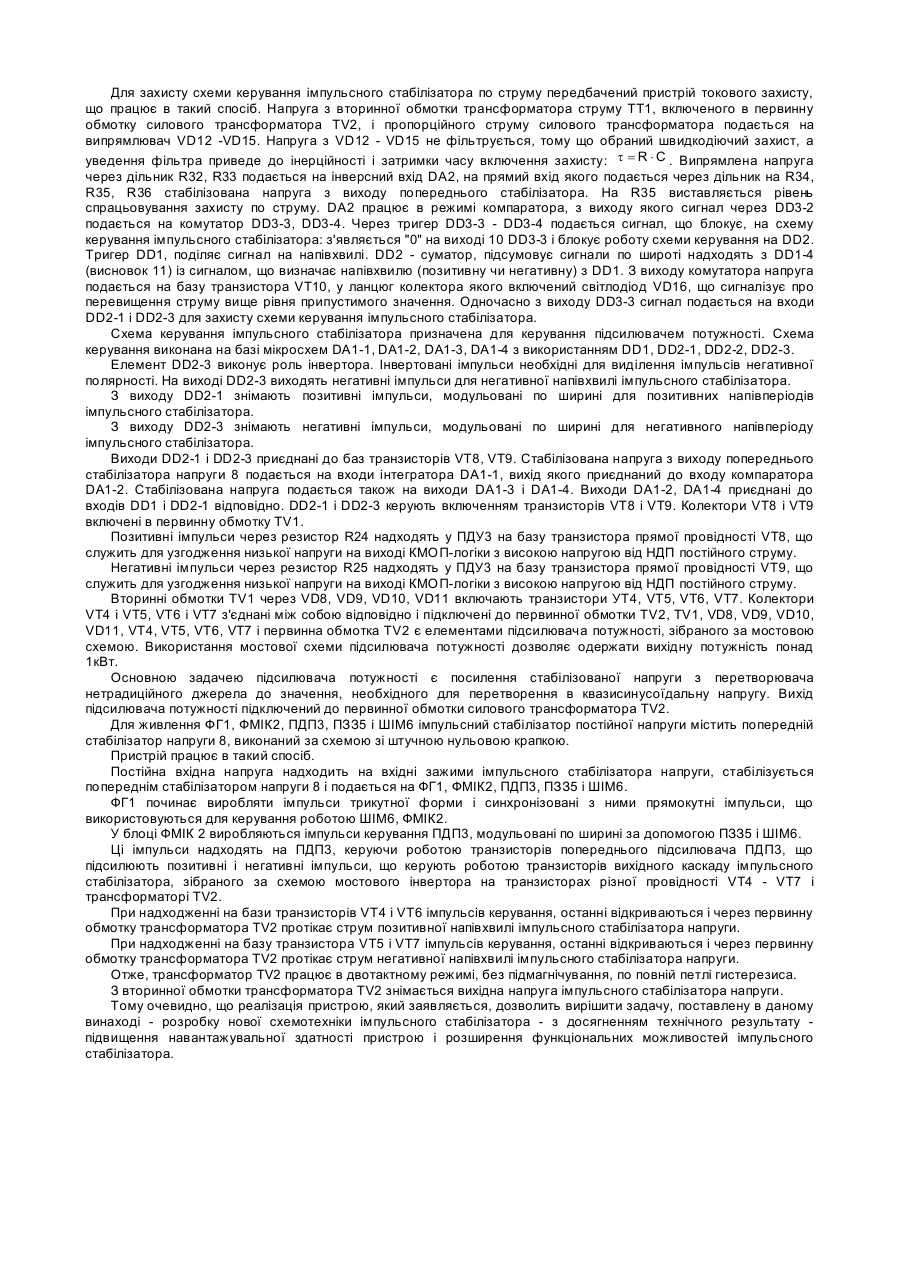

Винахід відноситься до області електротехніки, зокрема до пристроїв перетворення параметрів електричної енергії і може бути використаний для створення джерел вторинного електроживлення з безтрансформаторним входом і поліпшеною електромагнітною сумісністю, агрегатів безперебійного електроживлення і систем гарантованого електроживлення відповідальних споживачів, а також може бути використаний як перетворювач з високими надійністю, навантажувальною здатністю, ККД і електромагнітною сумісністю, зокрема, при побудові джерел вторинного електроживлення як інвертор постійної напруги з наступним перетворенням у перемінну синусоїдальну напругу промислової частоти, а також може бути використаний в складі перетворювача постійної напруги нетрадиційного джерела живлення (далі по тексту - НДП) у перемінну синусоїдальну напругу промислової частоти (далі по тексту - ПСНПЧ). Крім того, можливе використання винаходу в якості інверторної ланки при побудові могутніх джерел, у яких нарощування вихідної потужності реалізовано шляхом підсумовування потужностей окремих ланок. До таких перетворювачів, використовуваним у вторинних джерелах електроживлення, пред'являються ряд технічних вимог, таких як: сталість (стабільність) вихідної напруги, гальванічний поділ вхідного і вихідного кола, формування кривої споживаного струму, близької за формою до живлячої напруги і співпадаючому з ним по фазі. При рішенні питання вибору вторинного джерела електроживлення для перетворювача постійної напруги НДП у ПСНПЧ (частотою 50+5Гц) була обрана схема двотактного мостового регульованого перетворювача з вихідним трансформатором. Широко відомі однотактні імпульсні стабілізатори напруги послідовного і рівнобіжного типів [Джерела електроживлення РЭА: Довідник. / Під ред. Г.С. Найвельта, М.: Радіо і зв'язок, 1986. - С. 32-34; Джерела вторинного електроживлення: Довідковий посібник. / Під ред. Ю.И. Конєва, М.: Радіо і зв'язок, 1983. - С. 79-81; С.А. Ераносян. Мережні блоки живлення з високочастотними перетворювачами. - Л.: Энергоатомиздат, 1991. С. 21-30]. Цим стабілізаторам властиві наступні недоліки: - невеликий граничний коефіцієнт заповнення імпульсів напруги на силовому трансформаторі g
ДивитисяДодаткова інформація
Назва патенту англійськоюPulse voltage regulator
Автори англійськоюBekirov Eskender Alimovych
Назва патенту російськоюИмпульсный стабилизатор напряжения
Автори російськоюБекиров Эскендер Алимович
МПК / Мітки
МПК: G05F 1/56, H02M 7/00, H02M 3/335
Мітки: напруги, стабілізатор, імпульсний
