Стіл “фантом”

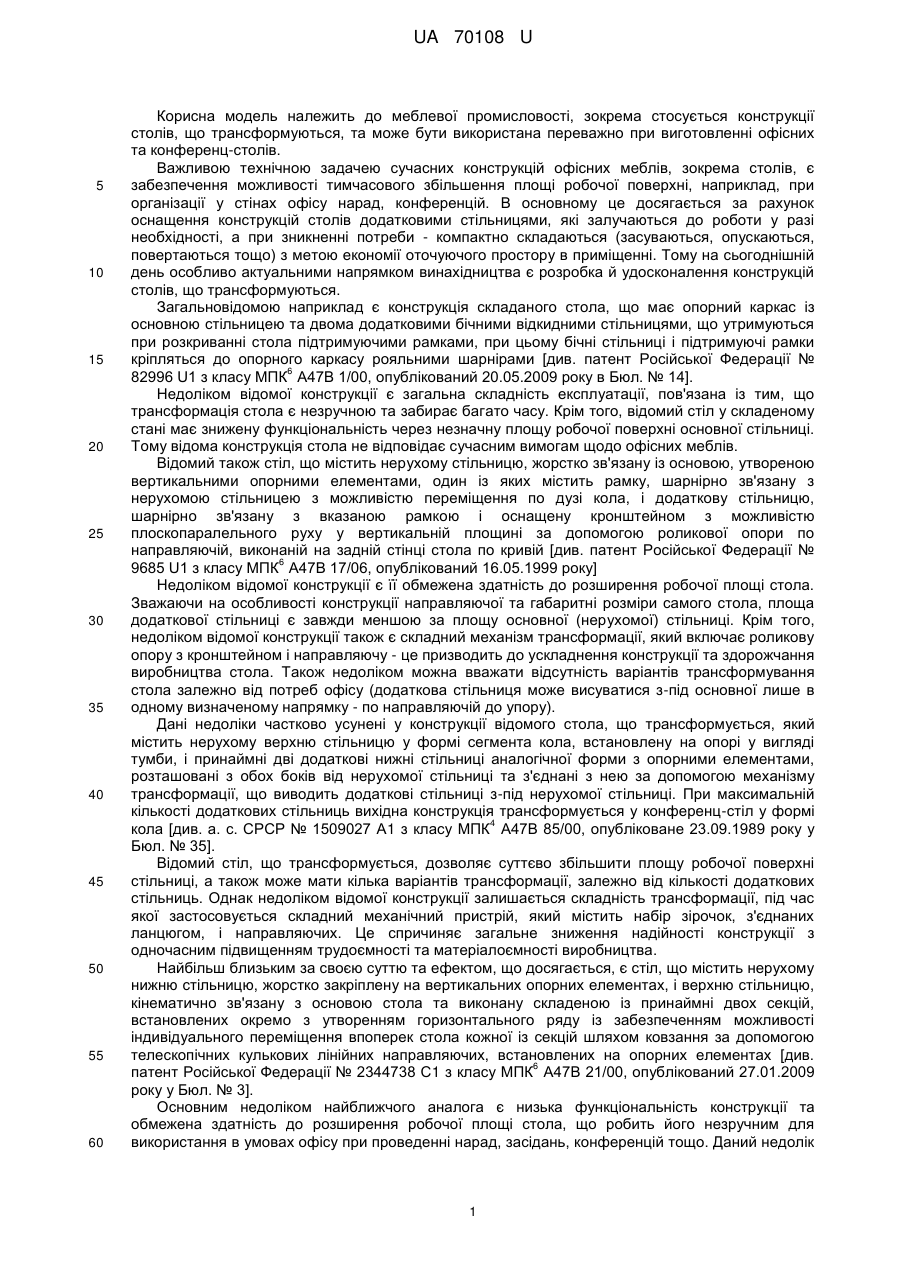

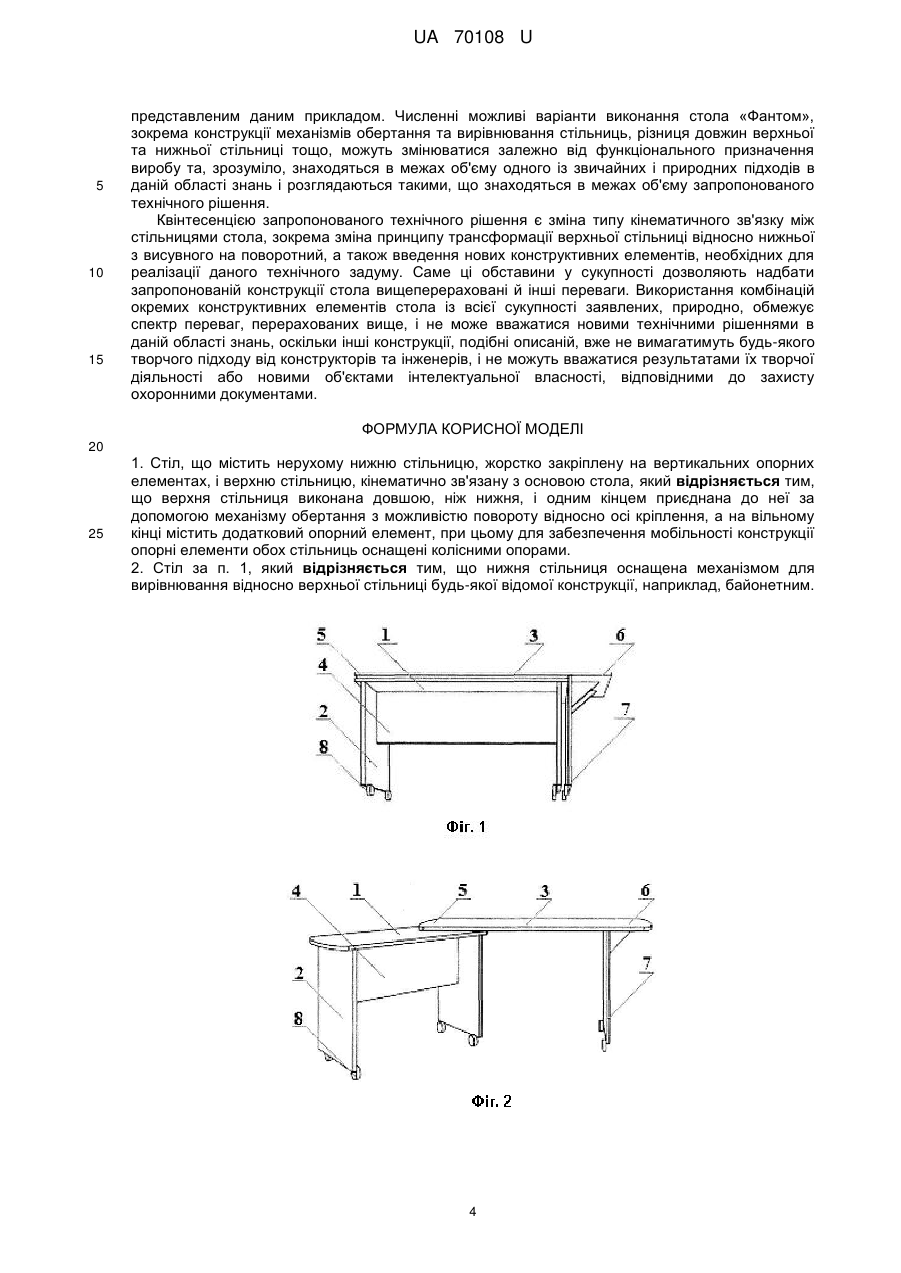

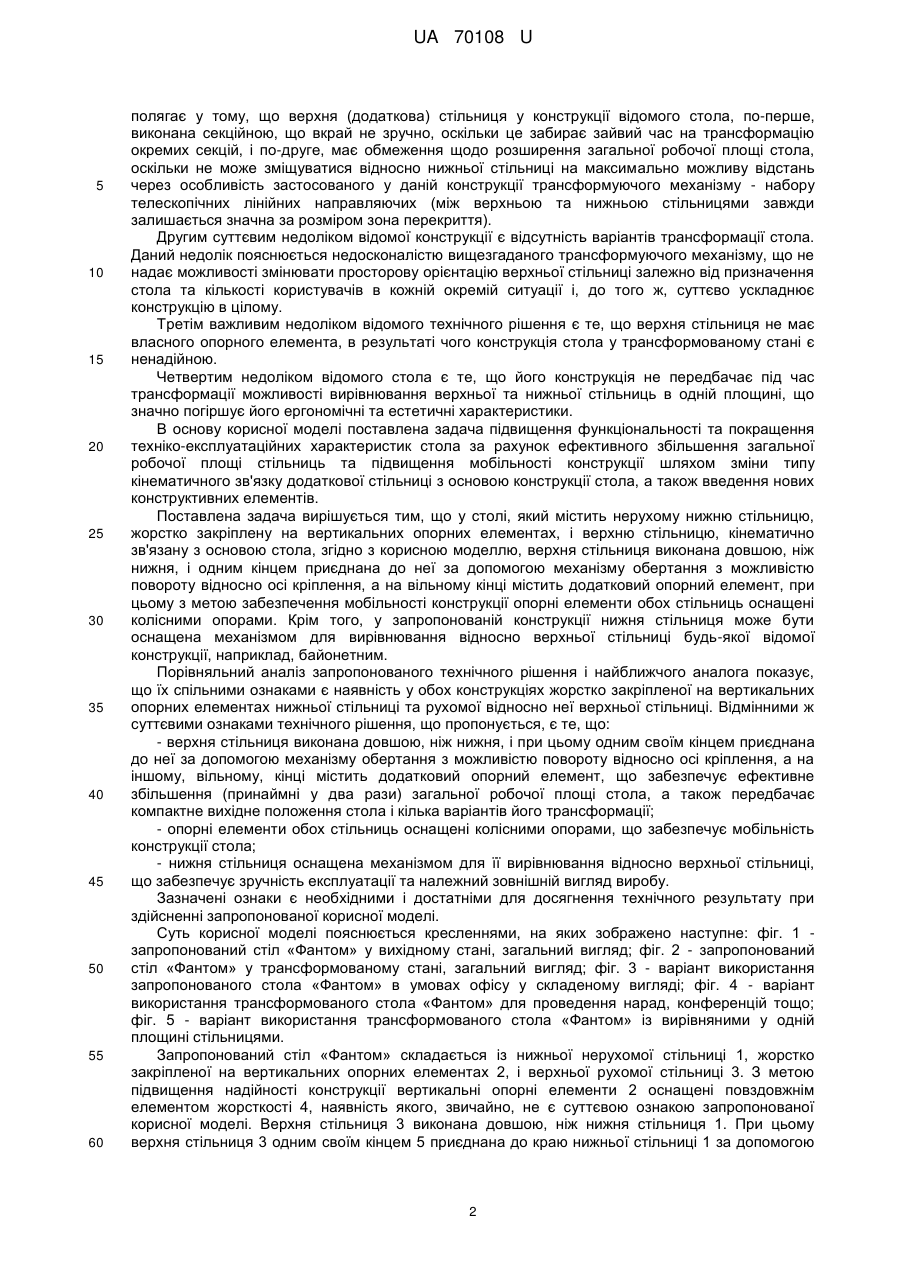

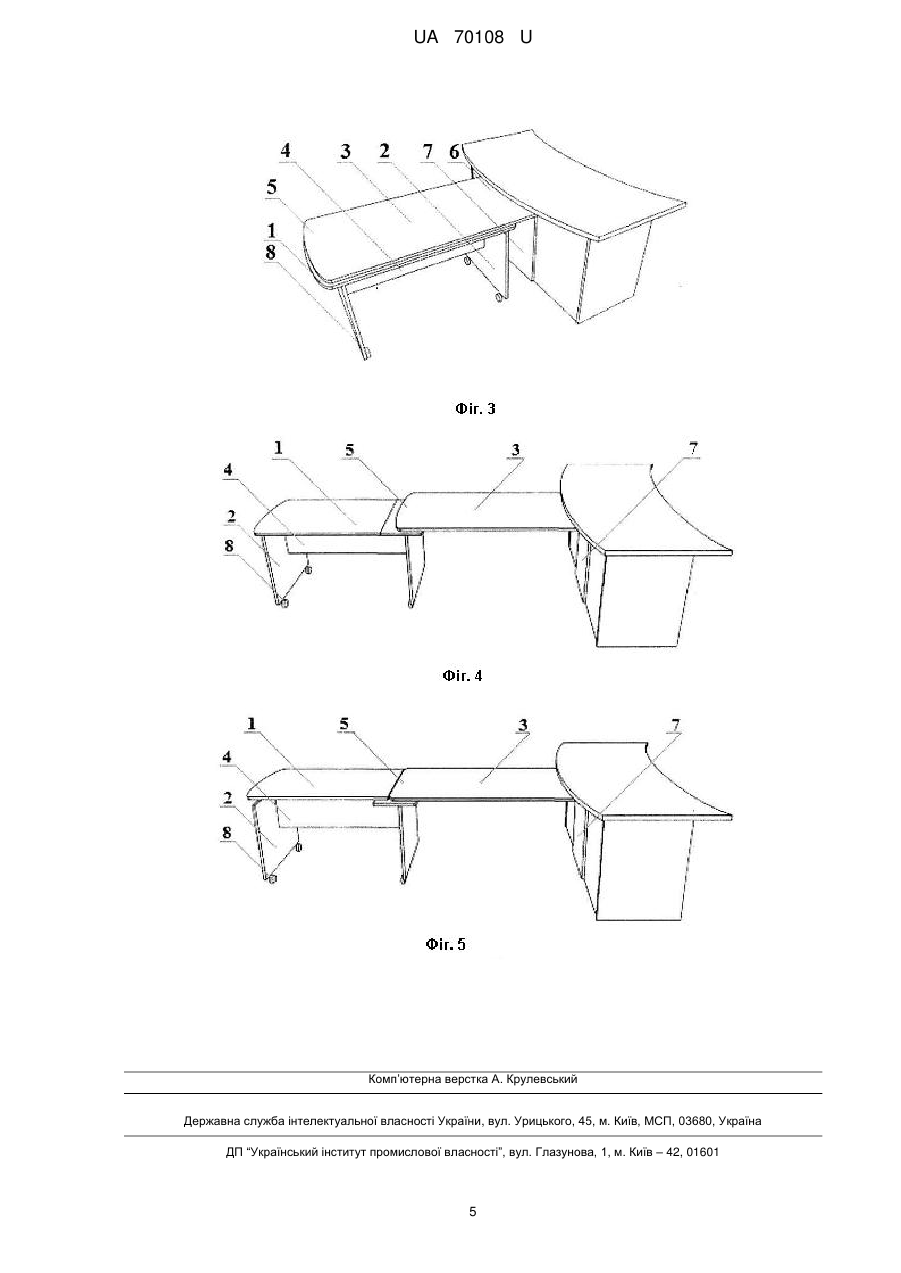

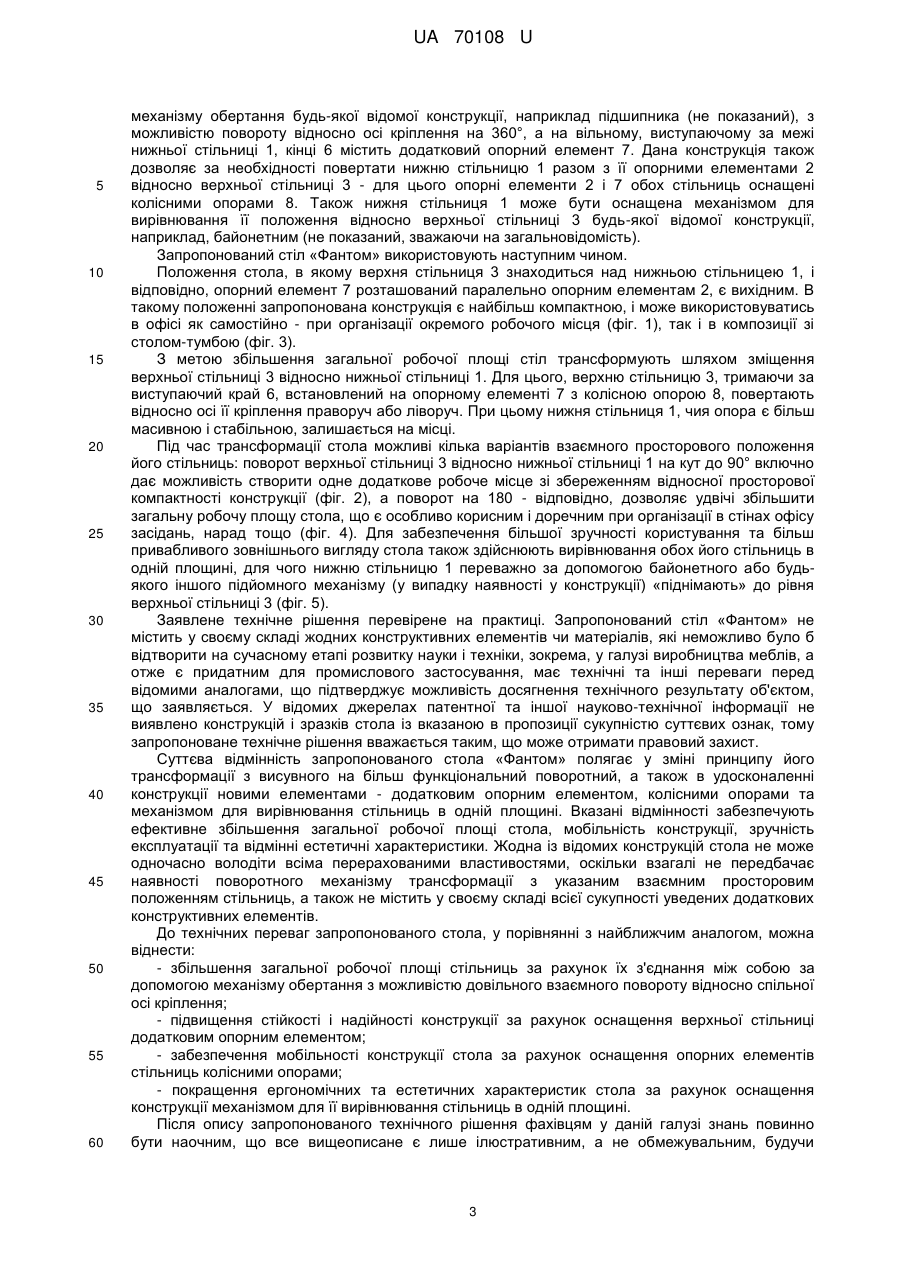

Реферат: UA 70108 U UA 70108 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблевої промисловості, зокрема стосується конструкції столів, що трансформуються, та може бути використана переважно при виготовленні офісних та конференц-столів. Важливою технічною задачею сучасних конструкцій офісних меблів, зокрема столів, є забезпечення можливості тимчасового збільшення площі робочої поверхні, наприклад, при організації у стінах офісу нарад, конференцій. В основному це досягається за рахунок оснащення конструкцій столів додатковими стільницями, які залучаються до роботи у разі необхідності, а при зникненні потреби - компактно складаються (засуваються, опускаються, повертаються тощо) з метою економії оточуючого простору в приміщенні. Тому на сьогоднішній день особливо актуальними напрямком винахідництва є розробка й удосконалення конструкцій столів, що трансформуються. Загальновідомою наприклад є конструкція складаного стола, що має опорний каркас із основною стільницею та двома додатковими бічними відкидними стільницями, що утримуються при розкриванні стола підтримуючими рамками, при цьому бічні стільниці і підтримуючі рамки кріпляться до опорного каркасу рояльними шарнірами [див. патент Російської Федерації № 6 82996 U1 з класу МПК А47В 1/00, опублікований 20.05.2009 року в Бюл. № 14]. Недоліком відомої конструкції є загальна складність експлуатації, пов'язана із тим, що трансформація стола є незручною та забирає багато часу. Крім того, відомий стіл у складеному стані має знижену функціональність через незначну площу робочої поверхні основної стільниці. Тому відома конструкція стола не відповідає сучасним вимогам щодо офісних меблів. Відомий також стіл, що містить нерухому стільницю, жорстко зв'язану із основою, утвореною вертикальними опорними елементами, один із яких містить рамку, шарнірно зв'язану з нерухомою стільницею з можливістю переміщення по дузі кола, і додаткову стільницю, шарнірно зв'язану з вказаною рамкою і оснащену кронштейном з можливістю плоскопаралельного руху у вертикальній площині за допомогою роликової опори по направляючій, виконаній на задній стінці стола по кривій [див. патент Російської Федерації № 6 9685 U1 з класу МПК А47В 17/06, опублікований 16.05.1999 року] Недоліком відомої конструкції є її обмежена здатність до розширення робочої площі стола. Зважаючи на особливості конструкції направляючої та габаритні розміри самого стола, площа додаткової стільниці є завжди меншою за площу основної (нерухомої) стільниці. Крім того, недоліком відомої конструкції також є складний механізм трансформації, який включає роликову опору з кронштейном і направляючу - це призводить до ускладнення конструкції та здорожчання виробництва стола. Також недоліком можна вважати відсутність варіантів трансформування стола залежно від потреб офісу (додаткова стільниця може висуватися з-під основної лише в одному визначеному напрямку - по направляючій до упору). Дані недоліки частково усунені у конструкції відомого стола, що трансформується, який містить нерухому верхню стільницю у формі сегмента кола, встановлену на опорі у вигляді тумби, і принаймні дві додаткові нижні стільниці аналогічної форми з опорними елементами, розташовані з обох боків від нерухомої стільниці та з'єднані з нею за допомогою механізму трансформації, що виводить додаткові стільниці з-під нерухомої стільниці. При максимальній кількості додаткових стільниць вихідна конструкція трансформується у конференц-стіл у формі 4 кола [див. а. с. СРСР № 1509027 Α1 з класу МПК А47В 85/00, опубліковане 23.09.1989 року у Бюл. № 35]. Відомий стіл, що трансформується, дозволяє суттєво збільшити площу робочої поверхні стільниці, а також може мати кілька варіантів трансформації, залежно від кількості додаткових стільниць. Однак недоліком відомої конструкції залишається складність трансформації, під час якої застосовується складний механічний пристрій, який містить набір зірочок, з'єднаних ланцюгом, і направляючих. Це спричиняє загальне зниження надійності конструкції з одночасним підвищенням трудоємності та матеріалоємності виробництва. Найбільш близьким за своєю суттю та ефектом, що досягається, є стіл, що містить нерухому нижню стільницю, жорстко закріплену на вертикальних опорних елементах, і верхню стільницю, кінематично зв'язану з основою стола та виконану складеною із принаймні двох секцій, встановлених окремо з утворенням горизонтального ряду із забезпеченням можливості індивідуального переміщення впоперек стола кожної із секцій шляхом ковзання за допомогою телескопічних кулькових лінійних направляючих, встановлених на опорних елементах [див. 6 патент Російської Федерації № 2344738 С1 з класу МПК А47В 21/00, опублікований 27.01.2009 року у Бюл. № 3]. Основним недоліком найближчого аналога є низька функціональність конструкції та обмежена здатність до розширення робочої площі стола, що робить його незручним для використання в умовах офісу при проведенні нарад, засідань, конференцій тощо. Даний недолік 1 UA 70108 U 5 10 15 20 25 30 35 40 45 50 55 60 полягає у тому, що верхня (додаткова) стільниця у конструкції відомого стола, по-перше, виконана секційною, що вкрай не зручно, оскільки це забирає зайвий час на трансформацію окремих секцій, і по-друге, має обмеження щодо розширення загальної робочої площі стола, оскільки не може зміщуватися відносно нижньої стільниці на максимально можливу відстань через особливість застосованого у даній конструкції трансформуючого механізму - набору телескопічних лінійних направляючих (між верхньою та нижньою стільницями завжди залишається значна за розміром зона перекриття). Другим суттєвим недоліком відомої конструкції є відсутність варіантів трансформації стола. Даний недолік пояснюється недосконалістю вищезгаданого трансформуючого механізму, що не надає можливості змінювати просторову орієнтацію верхньої стільниці залежно від призначення стола та кількості користувачів в кожній окремій ситуації і, до того ж, суттєво ускладнює конструкцію в цілому. Третім важливим недоліком відомого технічного рішення є те, що верхня стільниця не має власного опорного елемента, в результаті чого конструкція стола у трансформованому стані є ненадійною. Четвертим недоліком відомого стола є те, що його конструкція не передбачає під час трансформації можливості вирівнювання верхньої та нижньої стільниць в одній площині, що значно погіршує його ергономічні та естетичні характеристики. В основу корисної моделі поставлена задача підвищення функціональності та покращення техніко-експлуатаційних характеристик стола за рахунок ефективного збільшення загальної робочої площі стільниць та підвищення мобільності конструкції шляхом зміни типу кінематичного зв'язку додаткової стільниці з основою конструкції стола, а також введення нових конструктивних елементів. Поставлена задача вирішується тим, що у столі, який містить нерухому нижню стільницю, жорстко закріплену на вертикальних опорних елементах, і верхню стільницю, кінематично зв'язану з основою стола, згідно з корисною моделлю, верхня стільниця виконана довшою, ніж нижня, і одним кінцем приєднана до неї за допомогою механізму обертання з можливістю повороту відносно осі кріплення, а на вільному кінці містить додатковий опорний елемент, при цьому з метою забезпечення мобільності конструкції опорні елементи обох стільниць оснащені колісними опорами. Крім того, у запропонованій конструкції нижня стільниця може бути оснащена механізмом для вирівнювання відносно верхньої стільниці будь-якої відомої конструкції, наприклад, байонетним. Порівняльний аналіз запропонованого технічного рішення і найближчого аналога показує, що їх спільними ознаками є наявність у обох конструкціях жорстко закріпленої на вертикальних опорних елементах нижньої стільниці та рухомої відносно неї верхньої стільниці. Відмінними ж суттєвими ознаками технічного рішення, що пропонується, є те, що: - верхня стільниця виконана довшою, ніж нижня, і при цьому одним своїм кінцем приєднана до неї за допомогою механізму обертання з можливістю повороту відносно осі кріплення, а на іншому, вільному, кінці містить додатковий опорний елемент, що забезпечує ефективне збільшення (принаймні у два рази) загальної робочої площі стола, а також передбачає компактне вихідне положення стола і кілька варіантів його трансформації; - опорні елементи обох стільниць оснащені колісними опорами, що забезпечує мобільність конструкції стола; - нижня стільниця оснащена механізмом для її вирівнювання відносно верхньої стільниці, що забезпечує зручність експлуатації та належний зовнішній вигляд виробу. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату при здійсненні запропонованої корисної моделі. Суть корисної моделі пояснюється кресленнями, на яких зображено наступне: фіг. 1 запропонований стіл «Фантом» у вихідному стані, загальний вигляд; фіг. 2 - запропонований стіл «Фантом» у трансформованому стані, загальний вигляд; фіг. 3 - варіант використання запропонованого стола «Фантом» в умовах офісу у складеному вигляді; фіг. 4 - варіант використання трансформованого стола «Фантом» для проведення нарад, конференцій тощо; фіг. 5 - варіант використання трансформованого стола «Фантом» із вирівняними у одній площині стільницями. Запропонований стіл «Фантом» складається із нижньої нерухомої стільниці 1, жорстко закріпленої на вертикальних опорних елементах 2, і верхньої рухомої стільниці 3. З метою підвищення надійності конструкції вертикальні опорні елементи 2 оснащені повздовжнім елементом жорсткості 4, наявність якого, звичайно, не є суттєвою ознакою запропонованої корисної моделі. Верхня стільниця 3 виконана довшою, ніж нижня стільниця 1. При цьому верхня стільниця 3 одним своїм кінцем 5 приєднана до краю нижньої стільниці 1 за допомогою 2 UA 70108 U 5 10 15 20 25 30 35 40 45 50 55 60 механізму обертання будь-якої відомої конструкції, наприклад підшипника (не показаний), з можливістю повороту відносно осі кріплення на 360°, а на вільному, виступаючому за межі нижньої стільниці 1, кінці 6 містить додатковий опорний елемент 7. Дана конструкція також дозволяє за необхідності повертати нижню стільницю 1 разом з її опорними елементами 2 відносно верхньої стільниці 3 - для цього опорні елементи 2 і 7 обох стільниць оснащені колісними опорами 8. Також нижня стільниця 1 може бути оснащена механізмом для вирівнювання її положення відносно верхньої стільниці 3 будь-якої відомої конструкції, наприклад, байонетним (не показаний, зважаючи на загальновідомість). Запропонований стіл «Фантом» використовують наступним чином. Положення стола, в якому верхня стільниця 3 знаходиться над нижньою стільницею 1, і відповідно, опорний елемент 7 розташований паралельно опорним елементам 2, є вихідним. В такому положенні запропонована конструкція є найбільш компактною, і може використовуватись в офісі як самостійно - при організації окремого робочого місця (фіг. 1), так і в композиції зі столом-тумбою (фіг. 3). З метою збільшення загальної робочої площі стіл трансформують шляхом зміщення верхньої стільниці 3 відносно нижньої стільниці 1. Для цього, верхню стільницю 3, тримаючи за виступаючий край 6, встановлений на опорному елементі 7 з колісною опорою 8, повертають відносно осі її кріплення праворуч або ліворуч. При цьому нижня стільниця 1, чия опора є більш масивною і стабільною, залишається на місці. Під час трансформації стола можливі кілька варіантів взаємного просторового положення його стільниць: поворот верхньої стільниці 3 відносно нижньої стільниці 1 на кут до 90° включно дає можливість створити одне додаткове робоче місце зі збереженням відносної просторової компактності конструкції (фіг. 2), а поворот на 180 - відповідно, дозволяє удвічі збільшити загальну робочу площу стола, що є особливо корисним і доречним при організації в стінах офісу засідань, нарад тощо (фіг. 4). Для забезпечення більшої зручності користування та більш привабливого зовнішнього вигляду стола також здійснюють вирівнювання обох його стільниць в одній площині, для чого нижню стільницю 1 переважно за допомогою байонетного або будьякого іншого підйомного механізму (у випадку наявності у конструкції) «піднімають» до рівня верхньої стільниці 3 (фіг. 5). Заявлене технічне рішення перевірене на практиці. Запропонований стіл «Фантом» не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі виробництва меблів, а отже є придатним для промислового застосування, має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено конструкцій і зразків стола із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення вважається таким, що може отримати правовий захист. Суттєва відмінність запропонованого стола «Фантом» полягає у зміні принципу його трансформації з висувного на більш функціональний поворотний, а також в удосконаленні конструкції новими елементами - додатковим опорним елементом, колісними опорами та механізмом для вирівнювання стільниць в одній площині. Вказані відмінності забезпечують ефективне збільшення загальної робочої площі стола, мобільність конструкції, зручність експлуатації та відмінні естетичні характеристики. Жодна із відомих конструкцій стола не може одночасно володіти всіма перерахованими властивостями, оскільки взагалі не передбачає наявності поворотного механізму трансформації з указаним взаємним просторовим положенням стільниць, а також не містить у своєму складі всієї сукупності уведених додаткових конструктивних елементів. До технічних переваг запропонованого стола, у порівнянні з найближчим аналогом, можна віднести: - збільшення загальної робочої площі стільниць за рахунок їх з'єднання між собою за допомогою механізму обертання з можливістю довільного взаємного повороту відносно спільної осі кріплення; - підвищення стійкості і надійності конструкції за рахунок оснащення верхньої стільниці додатковим опорним елементом; - забезпечення мобільності конструкції стола за рахунок оснащення опорних елементів стільниць колісними опорами; - покращення ергономічних та естетичних характеристик стола за рахунок оснащення конструкції механізмом для її вирівнювання стільниць в одній площині. Після опису запропонованого технічного рішення фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи 3 UA 70108 U 5 10 15 представленим даним прикладом. Численні можливі варіанти виконання стола «Фантом», зокрема конструкції механізмів обертання та вирівнювання стільниць, різниця довжин верхньої та нижньої стільниці тощо, можуть змінюватися залежно від функціонального призначення виробу та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є зміна типу кінематичного зв'язку між стільницями стола, зокрема зміна принципу трансформації верхньої стільниці відносно нижньої з висувного на поворотний, а також введення нових конструктивних елементів, необхідних для реалізації даного технічного задуму. Саме ці обставини у сукупності дозволяють надбати запропонованій конструкції стола вищеперераховані й інші переваги. Використання комбінацій окремих конструктивних елементів стола із всієї сукупності заявлених, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інші конструкції, подібні описаній, вже не вимагатимуть будь-якого творчого підходу від конструкторів та інженерів, і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Стіл, що містить нерухому нижню стільницю, жорстко закріплену на вертикальних опорних елементах, і верхню стільницю, кінематично зв'язану з основою стола, який відрізняється тим, що верхня стільниця виконана довшою, ніж нижня, і одним кінцем приєднана до неї за допомогою механізму обертання з можливістю повороту відносно осі кріплення, а на вільному кінці містить додатковий опорний елемент, при цьому для забезпечення мобільності конструкції опорні елементи обох стільниць оснащені колісними опорами. 2. Стіл за п. 1, який відрізняється тим, що нижня стільниця оснащена механізмом для вирівнювання відносно верхньої стільниці будь-якої відомої конструкції, наприклад, байонетним. 4 UA 70108 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
