Ложково-дисковий садильний апарат

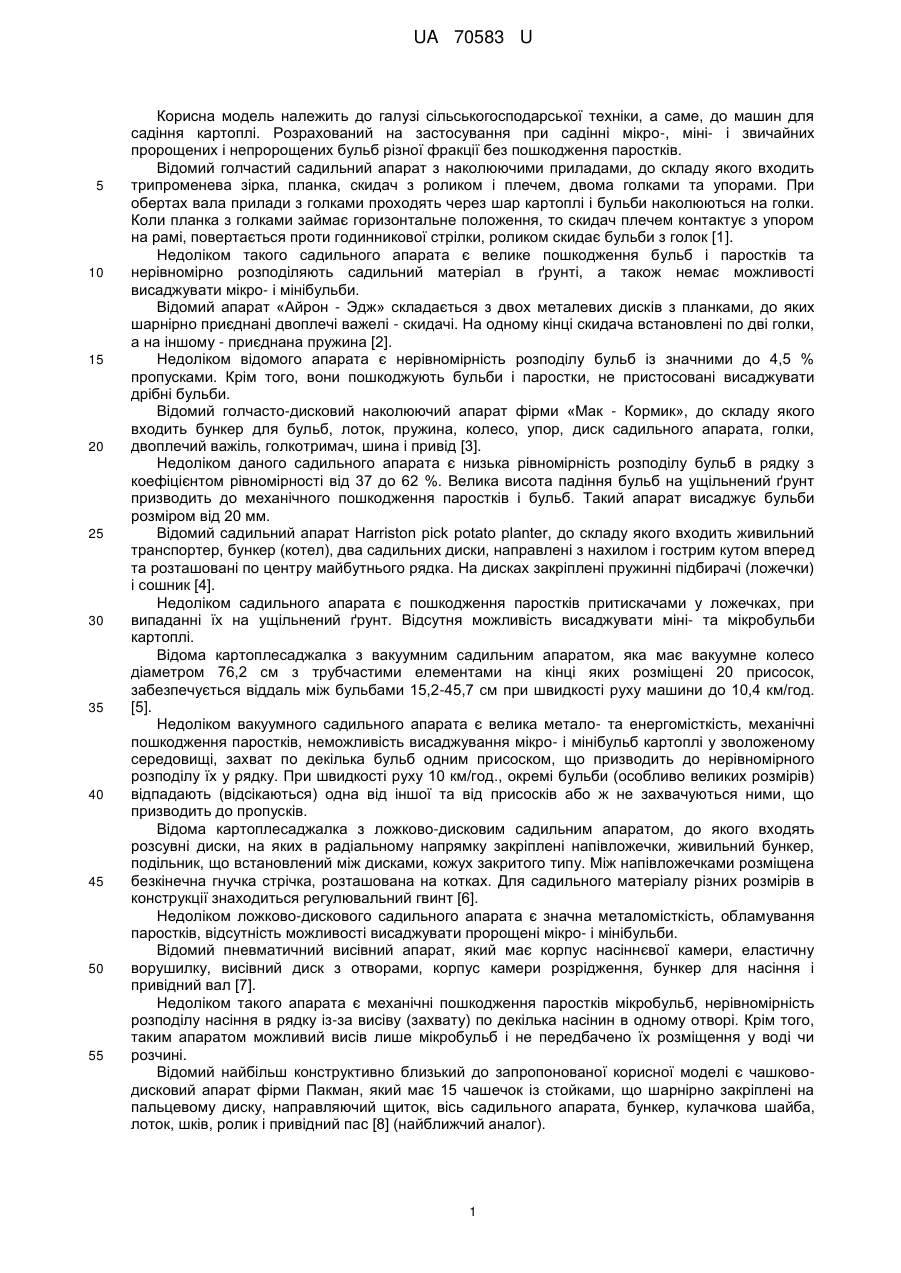

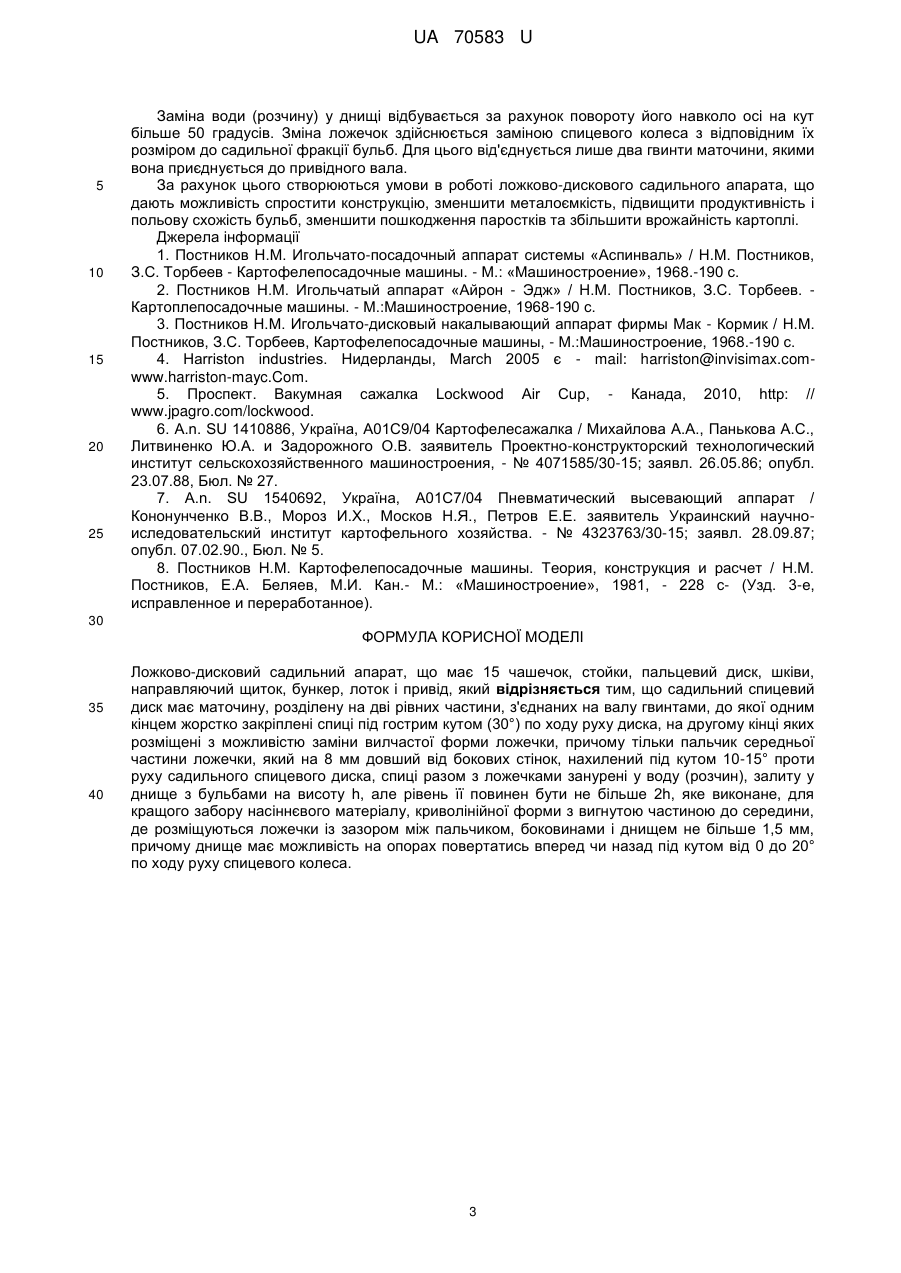

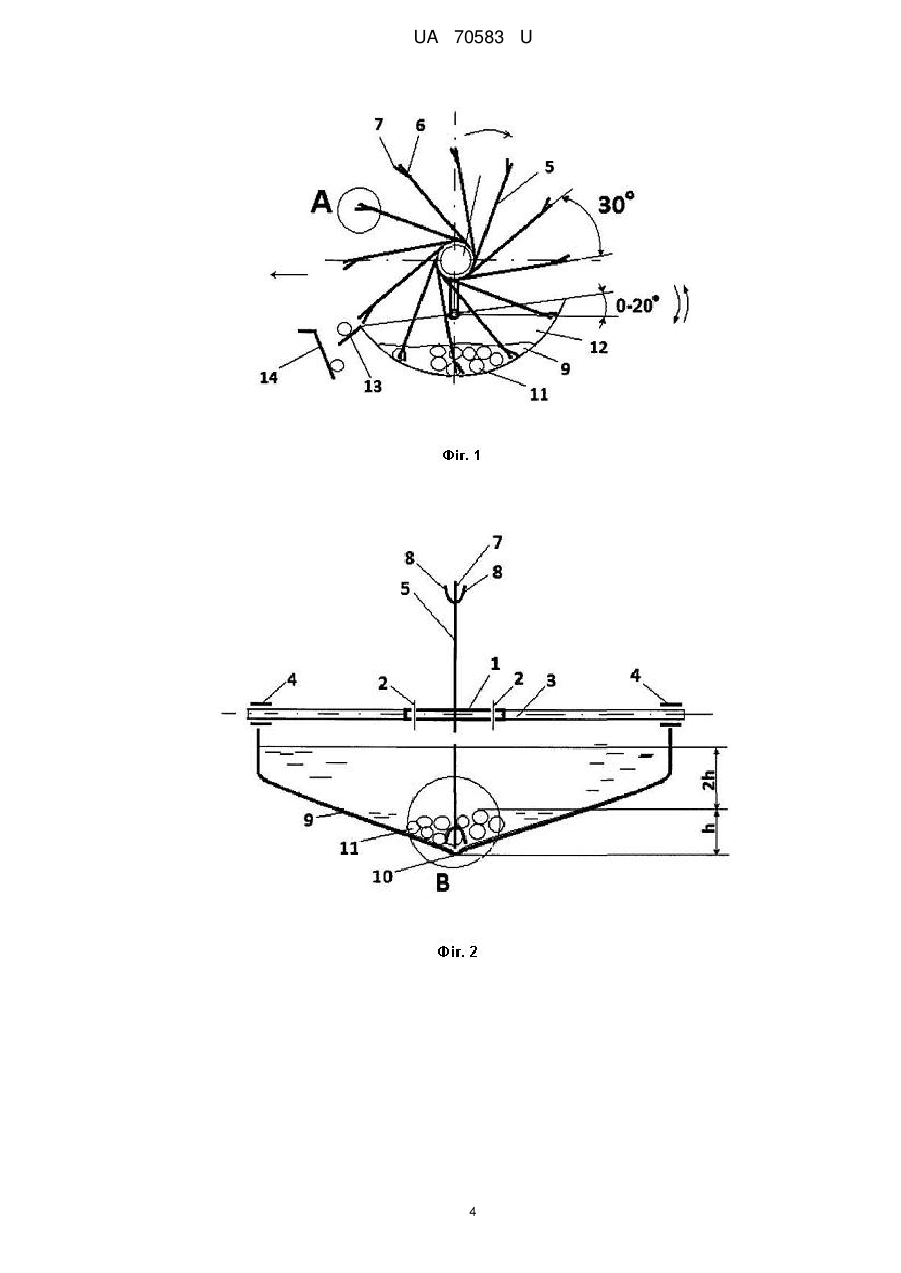

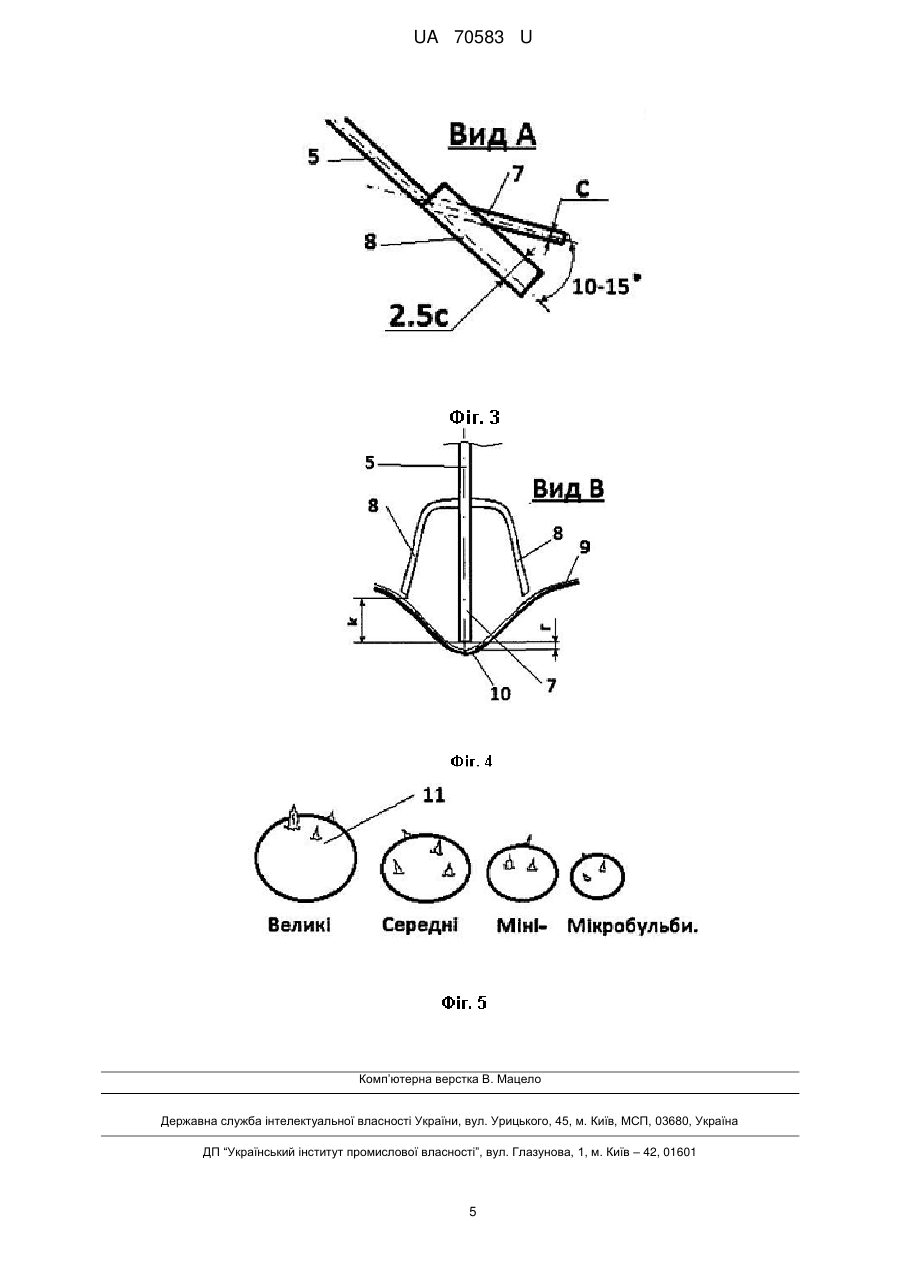

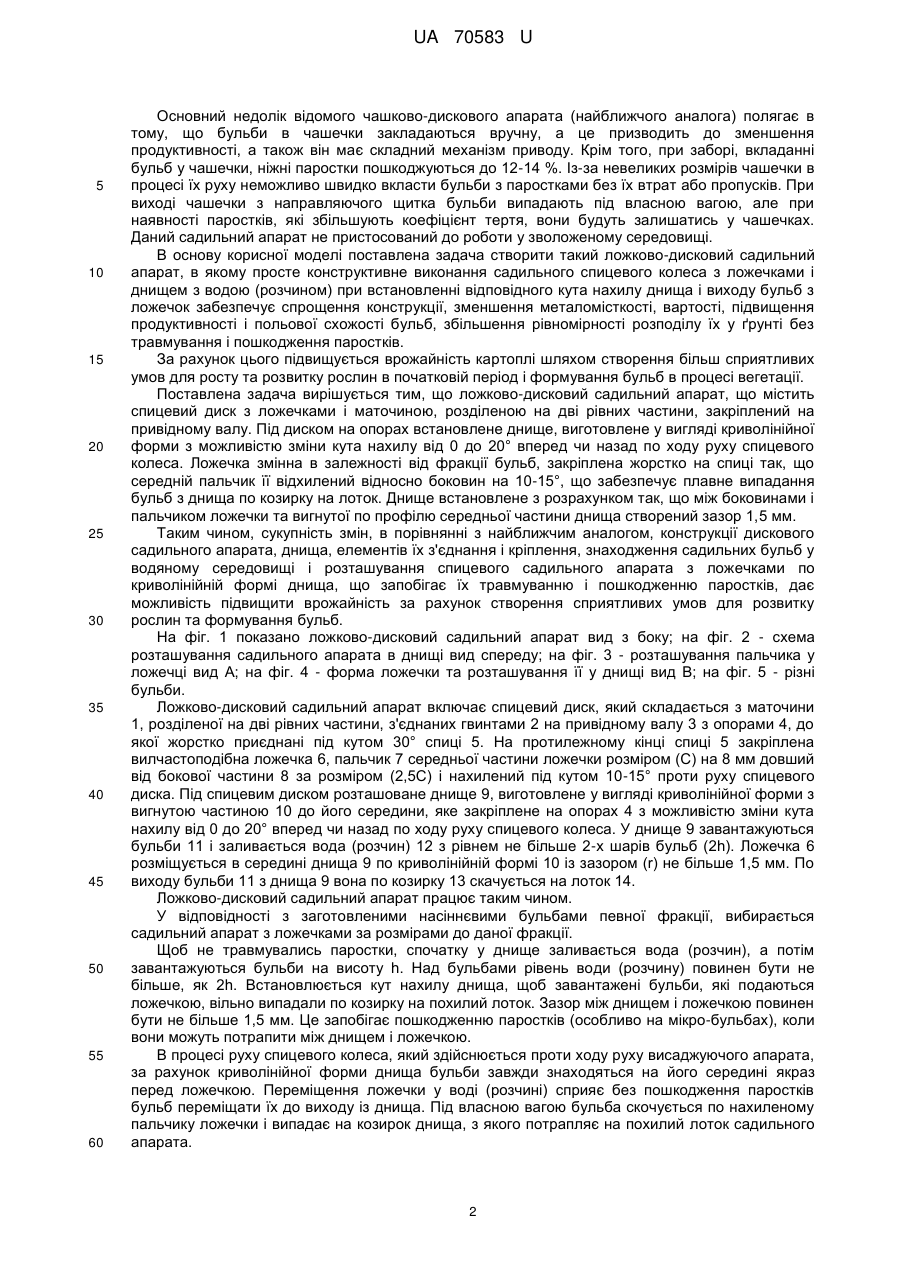

Реферат: Ложково-дисковий садильний апарат має 15 чашечок, стойки, пальцевий диск, шківи, направляючий щиток, бункер, лоток і привід. Садильний спицевий диск має маточину, розділену на дві рівних частини, з'єднаних на валу гвинтами, до якої одним кінцем жорстко закріплені спиці, на другому кінці яких розміщені вилчастої форми ложечки. Спиці разом з ложечками занурені у воду, залиту у днище з бульбами. Днище має можливість на опорах повертатись вперед чи назад по ходу руху спицевого колеса. UA 70583 U (54) ЛОЖКОВО-ДИСКОВИЙ САДИЛЬНИЙ АПАРАТ UA 70583 U UA 70583 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарської техніки, а саме, до машин для садіння картоплі. Розрахований на застосування при садінні мікро-, міні- і звичайних пророщених і непророщених бульб різної фракції без пошкодження паростків. Відомий голчастий садильний апарат з наколюючими приладами, до складу якого входить трипроменева зірка, планка, скидач з роликом і плечем, двома голками та упорами. При обертах вала прилади з голками проходять через шар картоплі і бульби наколюються на голки. Коли планка з голками займає горизонтальне положення, то скидач плечем контактує з упором на рамі, повертається проти годинникової стрілки, роликом скидає бульби з голок [1]. Недоліком такого садильного апарата є велике пошкодження бульб і паростків та нерівномірно розподіляють садильний матеріал в ґрунті, а також немає можливості висаджувати мікро- і мінібульби. Відомий апарат «Айрон - Эдж» складається з двох металевих дисків з планками, до яких шарнірно приєднані двоплечі важелі - скидачі. На одному кінці скидача встановлені по дві голки, а на іншому - приєднана пружина [2]. Недоліком відомого апарата є нерівномірність розподілу бульб із значними до 4,5 % пропусками. Крім того, вони пошкоджують бульби і паростки, не пристосовані висаджувати дрібні бульби. Відомий голчасто-дисковий наколюючий апарат фірми «Мак - Кормик», до складу якого входить бункер для бульб, лоток, пружина, колесо, упор, диск садильного апарата, голки, двоплечий важіль, голкотримач, шина і привід [3]. Недоліком даного садильного апарата є низька рівномірність розподілу бульб в рядку з коефіцієнтом рівномірності від 37 до 62 %. Велика висота падіння бульб на ущільнений ґрунт призводить до механічного пошкодження паростків і бульб. Такий апарат висаджує бульби розміром від 20 мм. Відомий садильний апарат Harriston pick potato planter, до складу якого входить живильний транспортер, бункер (котел), два садильних диски, направлені з нахилом і гострим кутом вперед та розташовані по центру майбутнього рядка. На дисках закріплені пружинні підбирачі (ложечки) і сошник [4]. Недоліком садильного апарата є пошкодження паростків притискачами у ложечках, при випаданні їх на ущільнений ґрунт. Відсутня можливість висаджувати міні- та мікробульби картоплі. Відома картоплесаджалка з вакуумним садильним апаратом, яка має вакуумне колесо діаметром 76,2 см з трубчастими елементами на кінці яких розміщені 20 присосок, забезпечується віддаль між бульбами 15,2-45,7 см при швидкості руху машини до 10,4 км/год. [5]. Недоліком вакуумного садильного апарата є велика метало- та енергомісткість, механічні пошкодження паростків, неможливість висаджування мікро- і мінібульб картоплі у зволоженому середовищі, захват по декілька бульб одним присоском, що призводить до нерівномірного розподілу їх у рядку. При швидкості руху 10 км/год., окремі бульби (особливо великих розмірів) відпадають (відсікаються) одна від іншої та від присосків або ж не захвачуються ними, що призводить до пропусків. Відома картоплесаджалка з ложково-дисковим садильним апаратом, до якого входять розсувні диски, на яких в радіальному напрямку закріплені напівложечки, живильний бункер, подільник, що встановлений між дисками, кожух закритого типу. Між напівложечками розміщена безкінечна гнучка стрічка, розташована на котках. Для садильного матеріалу різних розмірів в конструкції знаходиться регулювальний гвинт [6]. Недоліком ложково-дискового садильного апарата є значна металомісткість, обламування паростків, відсутність можливості висаджувати пророщені мікро- і мінібульби. Відомий пневматичний висівний апарат, який має корпус насіннєвої камери, еластичну ворушилку, висівний диск з отворами, корпус камери розрідження, бункер для насіння і привідний вал [7]. Недоліком такого апарата є механічні пошкодження паростків мікробульб, нерівномірність розподілу насіння в рядку із-за висіву (захвату) по декілька насінин в одному отворі. Крім того, таким апаратом можливий висів лише мікробульб і не передбачено їх розміщення у воді чи розчині. Відомий найбільш конструктивно близький до запропонованої корисної моделі є чашководисковий апарат фірми Пакман, який має 15 чашечок із стойками, що шарнірно закріплені на пальцевому диску, направляючий щиток, вісь садильного апарата, бункер, кулачкова шайба, лоток, шків, ролик і привідний пас [8] (найближчий аналог). 1 UA 70583 U 5 10 15 20 25 30 35 40 45 50 55 60 Основний недолік відомого чашково-дискового апарата (найближчого аналога) полягає в тому, що бульби в чашечки закладаються вручну, а це призводить до зменшення продуктивності, а також він має складний механізм приводу. Крім того, при заборі, вкладанні бульб у чашечки, ніжні паростки пошкоджуються до 12-14 %. Із-за невеликих розмірів чашечки в процесі їх руху неможливо швидко вкласти бульби з паростками без їх втрат або пропусків. При виході чашечки з направляючого щитка бульби випадають під власною вагою, але при наявності паростків, які збільшують коефіцієнт тертя, вони будуть залишатись у чашечках. Даний садильний апарат не пристосований до роботи у зволоженому середовищі. В основу корисної моделі поставлена задача створити такий ложково-дисковий садильний апарат, в якому просте конструктивне виконання садильного спицевого колеса з ложечками і днищем з водою (розчином) при встановленні відповідного кута нахилу днища і виходу бульб з ложечок забезпечує спрощення конструкції, зменшення металомісткості, вартості, підвищення продуктивності і польової схожості бульб, збільшення рівномірності розподілу їх у ґрунті без травмування і пошкодження паростків. За рахунок цього підвищується врожайність картоплі шляхом створення більш сприятливих умов для росту та розвитку рослин в початковій період і формування бульб в процесі вегетації. Поставлена задача вирішується тим, що ложково-дисковий садильний апарат, що містить спицевий диск з ложечками і маточиною, розділеною на дві рівних частини, закріплений на привідному валу. Під диском на опорах встановлене днище, виготовлене у вигляді криволінійної форми з можливістю зміни кута нахилу від 0 до 20° вперед чи назад по ходу руху спицевого колеса. Ложечка змінна в залежності від фракції бульб, закріплена жорстко на спиці так, що середній пальчик її відхилений відносно боковин на 10-15°, що забезпечує плавне випадання бульб з днища по козирку на лоток. Днище встановлене з розрахунком так, що між боковинами і пальчиком ложечки та вигнутої по профілю середньої частини днища створений зазор 1,5 мм. Таким чином, сукупність змін, в порівнянні з найближчим аналогом, конструкції дискового садильного апарата, днища, елементів їх з'єднання і кріплення, знаходження садильних бульб у водяному середовищі і розташування спицевого садильного апарата з ложечками по криволінійній формі днища, що запобігає їх травмуванню і пошкодженню паростків, дає можливість підвищити врожайність за рахунок створення сприятливих умов для розвитку рослин та формування бульб. На фіг. 1 показано ложково-дисковий садильний апарат вид з боку; на фіг. 2 - схема розташування садильного апарата в днищі вид спереду; на фіг. 3 - розташування пальчика у ложечці вид А; на фіг. 4 - форма ложечки та розташування її у днищі вид В; на фіг. 5 - різні бульби. Ложково-дисковий садильний апарат включає спицевий диск, який складається з маточини 1, розділеної на дві рівних частини, з'єднаних гвинтами 2 на привідному валу 3 з опорами 4, до якої жорстко приєднані під кутом 30° спиці 5. На протилежному кінці спиці 5 закріплена вилчастоподібна ложечка 6, пальчик 7 середньої частини ложечки розміром (С) на 8 мм довший від бокової частини 8 за розміром (2,5С) і нахилений під кутом 10-15° проти руху спицевого диска. Під спицевим диском розташоване днище 9, виготовлене у вигляді криволінійної форми з вигнутою частиною 10 до його середини, яке закріплене на опорах 4 з можливістю зміни кута нахилу від 0 до 20° вперед чи назад по ходу руху спицевого колеса. У днище 9 завантажуються бульби 11 і заливається вода (розчин) 12 з рівнем не більше 2-х шарів бульб (2h). Ложечка 6 розміщується в середині днища 9 по криволінійній формі 10 із зазором (r) не більше 1,5 мм. По виходу бульби 11 з днища 9 вона по козирку 13 скачується на лоток 14. Ложково-дисковий садильний апарат працює таким чином. У відповідності з заготовленими насіннєвими бульбами певної фракції, вибирається садильний апарат з ложечками за розмірами до даної фракції. Щоб не травмувались паростки, спочатку у днище заливається вода (розчин), а потім завантажуються бульби на висоту h. Над бульбами рівень води (розчину) повинен бути не більше, як 2h. Встановлюється кут нахилу днища, щоб завантажені бульби, які подаються ложечкою, вільно випадали по козирку на похилий лоток. Зазор між днищем і ложечкою повинен бути не більше 1,5 мм. Це запобігає пошкодженню паростків (особливо на мікро-бульбах), коли вони можуть потрапити між днищем і ложечкою. В процесі руху спицевого колеса, який здійснюється проти ходу руху висаджуючого апарата, за рахунок криволінійної форми днища бульби завжди знаходяться на його середині якраз перед ложечкою. Переміщення ложечки у воді (розчині) сприяє без пошкодження паростків бульб переміщати їх до виходу із днища. Під власною вагою бульба скочується по нахиленому пальчику ложечки і випадає на козирок днища, з якого потрапляє на похилий лоток садильного апарата. 2 UA 70583 U 5 10 15 20 25 Заміна води (розчину) у днищі відбувається за рахунок повороту його навколо осі на кут більше 50 градусів. Зміна ложечок здійснюється заміною спицевого колеса з відповідним їх розміром до садильної фракції бульб. Для цього від'єднується лише два гвинти маточини, якими вона приєднується до привідного вала. За рахунок цього створюються умови в роботі ложково-дискового садильного апарата, що дають можливість спростити конструкцію, зменшити металоємкість, підвищити продуктивність і польову схожість бульб, зменшити пошкодження паростків та збільшити врожайність картоплі. Джерела інформації 1. Постников Н.М. Игольчато-посадочный аппарат системы «Аспинваль» / Н.М. Постников, З.С. Торбеев - Картофелепосадочные машины. - М.: «Машиностроение», 1968.-190 с. 2. Постников Н.М. Игольчатый аппарат «Айрон - Эдж» / Н.М. Постников, З.С. Торбеев. Картоплепосадочные машины. - М.:Машиностроение, 1968-190 с. 3. Постников Н.М. Игольчато-дисковый накалывающий аппарат фирмы Мак - Кормик / Н.М. Постников, З.С. Торбеев, Картофелепосадочные машины, - М.:Машиностроение, 1968.-190 с. 4. Harriston industries. Нидерланды, March 2005 є - mail: harriston@invisimax.comwww.harriston-mayc.Com. 5. Проспект. Вакумная сажалка Lockwood Air Cup, - Канада, 2010, http: // www.jpagro.com/lockwood. 6. A.n. SU 1410886, Україна, A01С9/04 Картофелесажалка / Михайлова А.А., Панькова А.С., Литвиненко Ю.А. и Задорожного О.В. заявитель Проектно-конструкторский технологический институт сельскохозяйственного машиностроения, - № 4071585/30-15; заявл. 26.05.86; опубл. 23.07.88, Бюл. № 27. 7. A.n. SU 1540692, Україна, А01С7/04 Пневматический высевающий аппарат / Кононунченко В.В., Мороз И.Х., Москов Н.Я., Петров Е.Е. заявитель Украинский научноиследовательский институт картофельного хозяйства. - № 4323763/30-15; заявл. 28.09.87; опубл. 07.02.90., Бюл. № 5. 8. Постников Н.М. Картофелепосадочные машины. Теория, конструкция и расчет / Н.М. Постников, Е.А. Беляев, М.И. Кан.- М.: «Машиностроение», 1981, - 228 с- (Узд. 3-е, исправленное и переработанное). 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Ложково-дисковий садильний апарат, що має 15 чашечок, стойки, пальцевий диск, шківи, направляючий щиток, бункер, лоток і привід, який відрізняється тим, що садильний спицевий диск має маточину, розділену на дві рівних частини, з'єднаних на валу гвинтами, до якої одним кінцем жорстко закріплені спиці під гострим кутом (30°) по ходу руху диска, на другому кінці яких розміщені з можливістю заміни вилчастої форми ложечки, причому тільки пальчик середньої частини ложечки, який на 8 мм довший від бокових стінок, нахилений під кутом 10-15° проти руху садильного спицевого диска, спиці разом з ложечками занурені у воду (розчин), залиту у днище з бульбами на висоту h, але рівень її повинен бути не більше 2h, яке виконане, для кращого забору насіннєвого матеріалу, криволінійної форми з вигнутою частиною до середини, де розміщуються ложечки із зазором між пальчиком, боковинами і днищем не більше 1,5 мм, причому днище має можливість на опорах повертатись вперед чи назад під кутом від 0 до 20° по ходу руху спицевого колеса. 3 UA 70583 U 4 UA 70583 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
