Садильний апарат

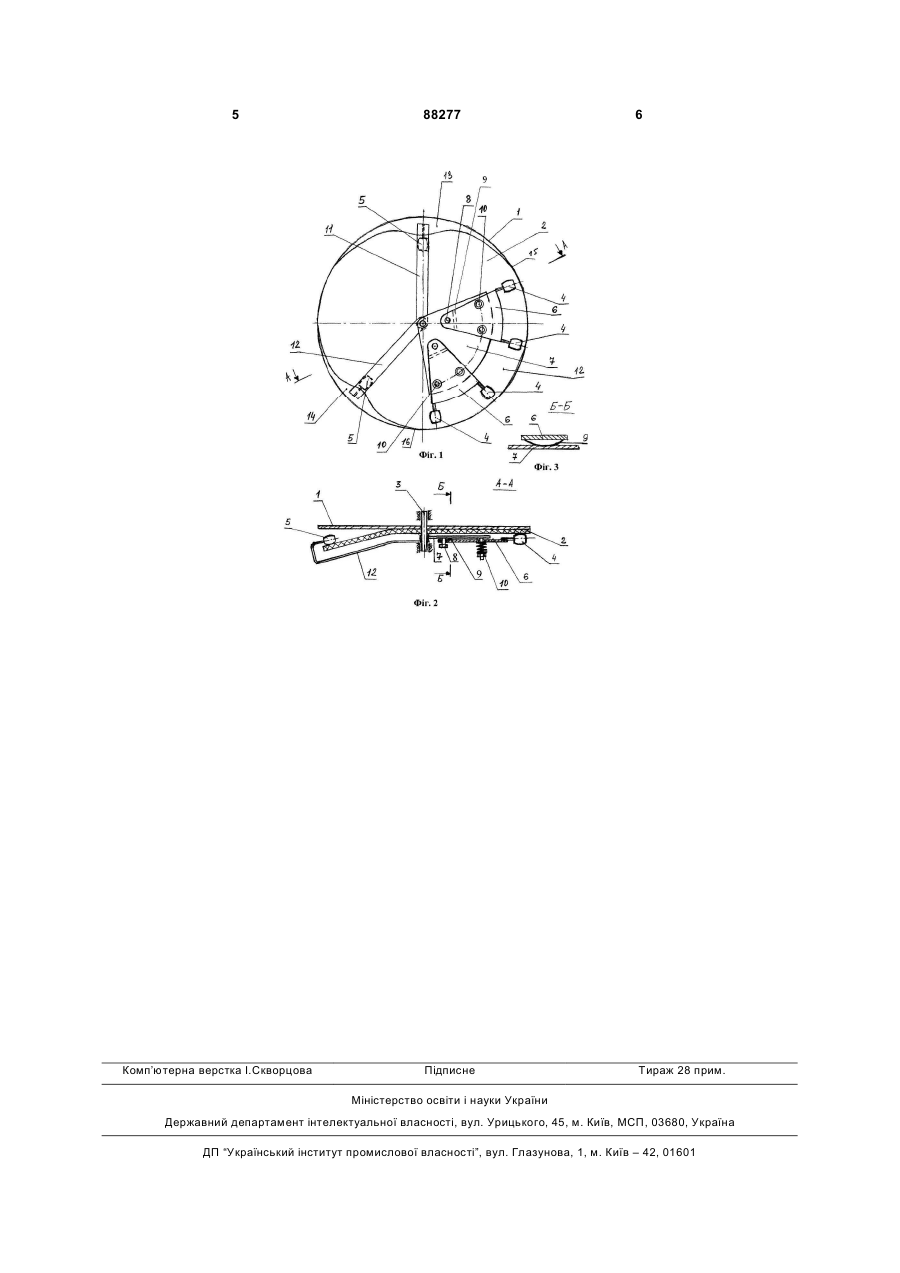

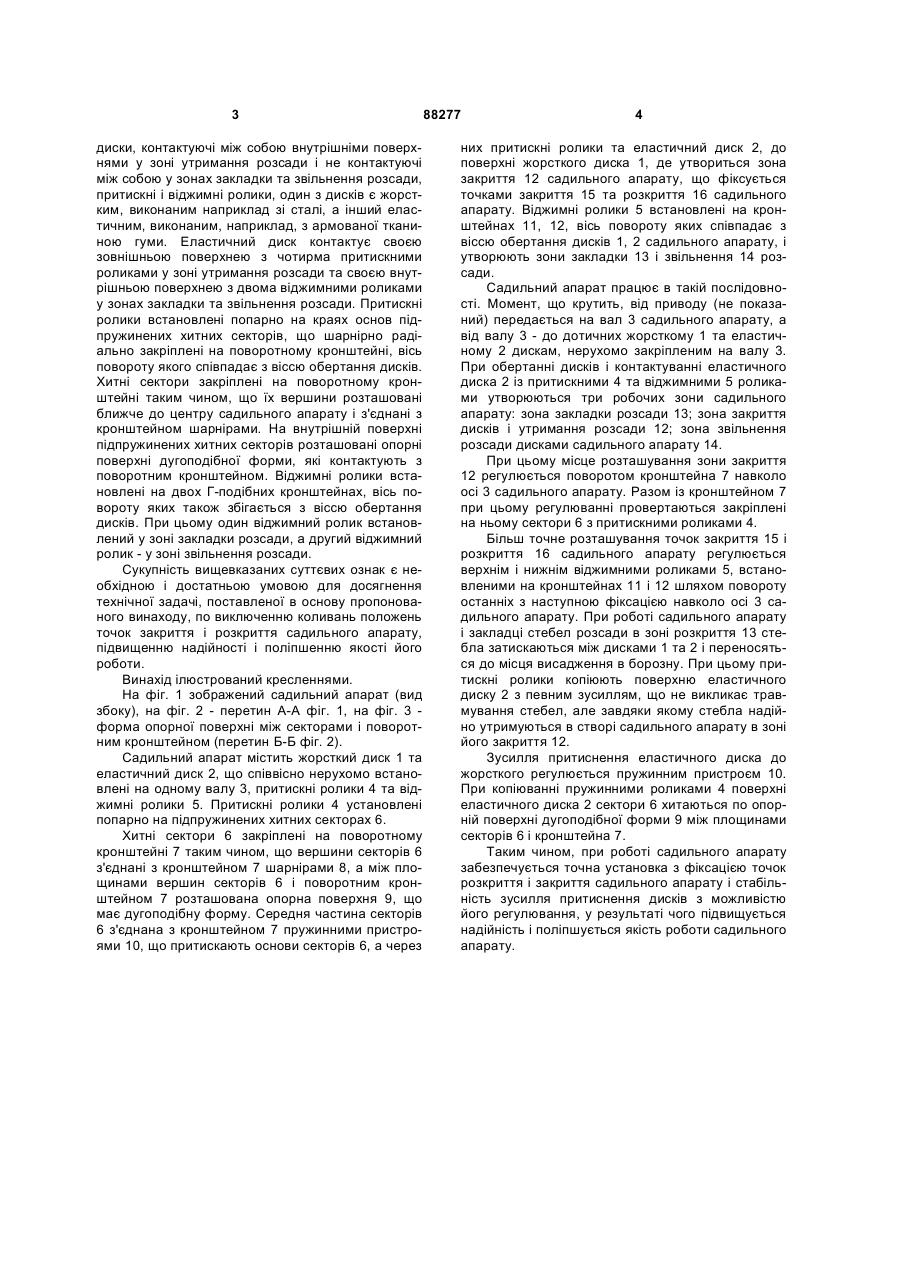

Садильний апарат, що містить два дотичні диски, співвісно нерухомо розташовані на одному валу, що контактують між собою внутрішніми по C2 2 (19) 1 3 диски, контактуючі між собою внутрішніми поверхнями у зоні утримання розсади і не контактуючі між собою у зонах закладки та звільнення розсади, притискні і віджимні ролики, один з дисків є жорстким, виконаним наприклад зі сталі, а інший еластичним, виконаним, наприклад, з армованої тканиною гуми. Еластичний диск контактує своєю зовнішньою поверхнею з чотирма притискними роликами у зоні утримання розсади та своєю внутрішньою поверхнею з двома віджимними роликами у зонах закладки та звільнення розсади. Притискні ролики встановлені попарно на краях основ підпружинених хитних секторів, що шарнірно радіально закріплені на поворотному кронштейні, вісь повороту якого співпадає з віссю обертання дисків. Хитні сектори закріплені на поворотному кронштейні таким чином, що їх вершини розташовані ближче до центру садильного апарату і з'єднані з кронштейном шарнірами. На внутрішній поверхні підпружинених хитних секторів розташовані опорні поверхні дугоподібної форми, які контактують з поворотним кронштейном. Віджимні ролики встановлені на двох Г-подібних кронштейнах, вісь повороту яких також збігається з віссю обертання дисків. При цьому один віджимний ролик встановлений у зоні закладки розсади, а другий віджимний ролик - у зоні звільнення розсади. Сукупність вищевказаних суттєвих ознак є необхідною і достатньою умовою для досягнення технічної задачі, поставленої в основу пропонованого винаходу, по виключенню коливань положень точок закриття і розкриття садильного апарату, підвищенню надійності і поліпшенню якості його роботи. Винахід ілюстрований кресленнями. На фіг. 1 зображений садильний апарат (вид збоку), на фіг. 2 - перетин А-А фіг. 1, на фіг. 3 форма опорної поверхні між секторами і поворотним кронштейном (перетин Б-Б фіг. 2). Садильний апарат містить жорсткий диск 1 та еластичний диск 2, що співвісно нерухомо встановлені на одному валу 3, притискні ролики 4 та віджимні ролики 5. Притискні ролики 4 установлені попарно на підпружинених хитних секторах 6. Хитні сектори 6 закріплені на поворотному кронштейні 7 таким чином, що вершини секторів 6 з'єднані з кронштейном 7 шарнірами 8, а між площинами вершин секторів 6 і поворотним кронштейном 7 розташована опорна поверхня 9, що має дугоподібну форму. Середня частина секторів 6 з'єднана з кронштейном 7 пружинними пристроями 10, що притискають основи секторів 6, а через 88277 4 них притискні ролики та еластичний диск 2, до поверхні жорсткого диска 1, де утвориться зона закриття 12 садильного апарату, що фіксується точками закриття 15 та розкриття 16 садильного апарату. Віджимні ролики 5 встановлені на кронштейнах 11, 12, вісь повороту яких співпадає з віссю обертання дисків 1, 2 садильного апарату, і утворюють зони закладки 13 і звільнення 14 розсади. Садильний апарат працює в такій послідовності. Момент, що крутить, від приводу (не показаний) передається на вал 3 садильного апарату, а від валу 3 - до дотичних жорсткому 1 та еластичному 2 дискам, нерухомо закріпленим на валу 3. При обертанні дисків і контактуванні еластичного диска 2 із притискними 4 та віджимними 5 роликами утворюються три робочих зони садильного апарату: зона закладки розсади 13; зона закриття дисків і утримання розсади 12; зона звільнення розсади дисками садильного апарату 14. При цьому місце розташування зони закриття 12 регулюється поворотом кронштейна 7 навколо осі 3 садильного апарату. Разом із кронштейном 7 при цьому регулюванні провертаються закріплені на ньому сектори 6 з притискними роликами 4. Більш точне розташування точок закриття 15 і розкриття 16 садильного апарату регулюється верхнім і нижнім віджимними роликами 5, встановленими на кронштейнах 11 і 12 шляхом повороту останніх з наступною фіксацією навколо осі 3 садильного апарату. При роботі садильного апарату і закладці стебел розсади в зоні розкриття 13 стебла затискаються між дисками 1 та 2 і переносяться до місця висадження в борозну. При цьому притискні ролики копіюють поверхню еластичного диску 2 з певним зусиллям, що не викликає травмування стебел, але завдяки якому стебла надійно утримуються в створі садильного апарату в зоні його закриття 12. Зусилля притиснення еластичного диска до жорсткого регулюється пружинним пристроєм 10. При копіюванні пружинними роликами 4 поверхні еластичного диска 2 сектори 6 хитаються по опорній поверхні дугоподібної форми 9 між площинами секторів 6 і кронштейна 7. Таким чином, при роботі садильного апарату забезпечується точна установка з фіксацією точок розкриття і закриття садильного апарату і стабільність зусилля притиснення дисків з можливістю його регулювання, у результаті чого підвищується надійність і поліпшується якість роботи садильного апарату. 5 Комп’ютерна верстка І.Скворцова 88277 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
