Садильний апарат розсадосадильної машини

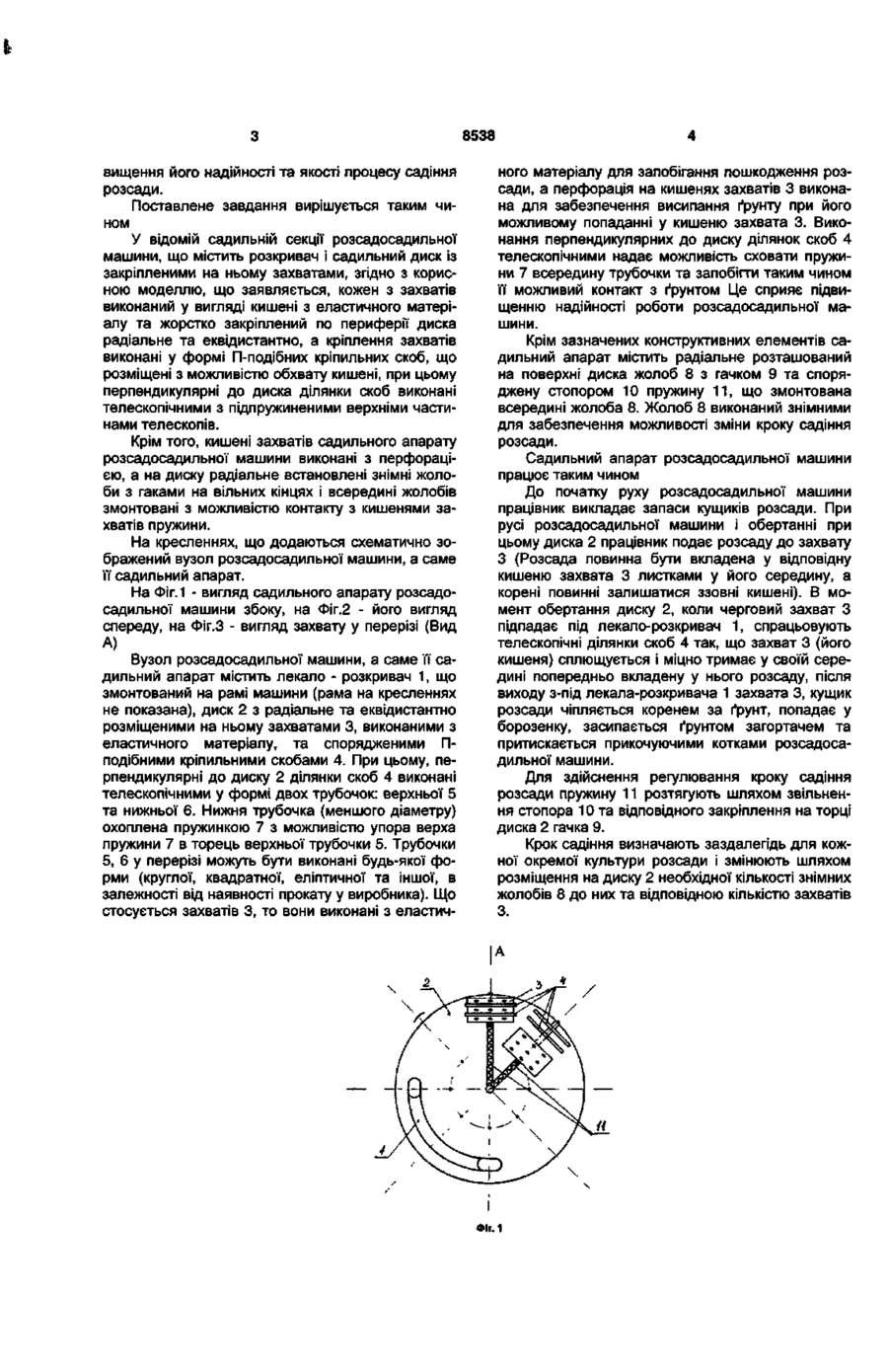

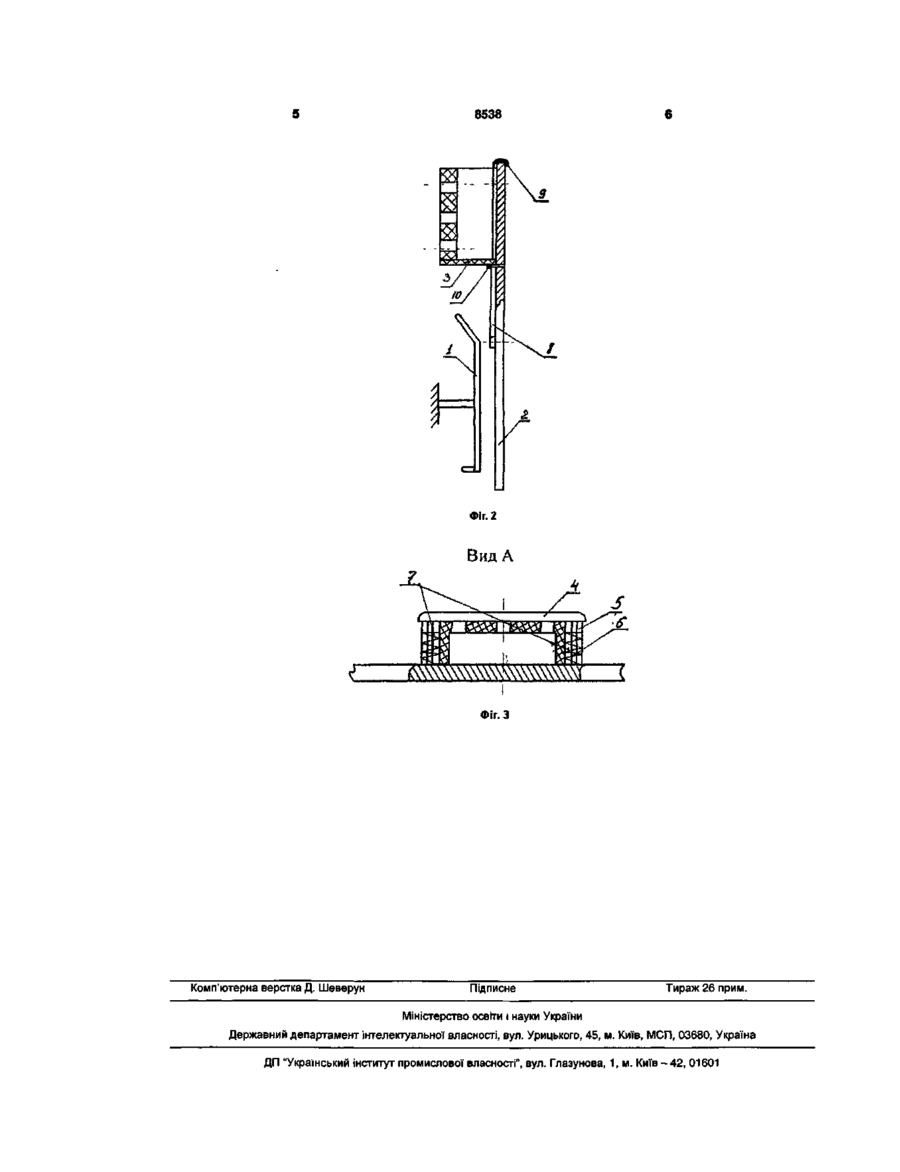

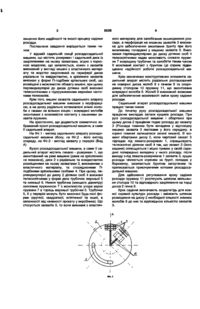

1. Садильний апарат розсадосадильної машини, що містить розкривач і садильний диск із закріпленими на ньому захватами, який відрізняється тим, що кожен з захватів виконаний у вигляді кишені з еластичного матеріалу та жорстко закріплений по периферії диска радіально та еквідистантно, а кріплення захватів виконані у формі П-подібних кріпильних скоб, що розміщені з можливістю обхвату кишені, при цьому перпендикулярні до диска ділянки скоб виконані телескопічними з підпружиненими верхніми частинами телескопів. 2. Садильний апарат розсадосадильної машини за п. 1, який відрізняється тим, що кишені захватів виконані з перфорацією. 3. Садильний апарат розсадосадильної машини за п. 1 або 2, який відрізняється тим, що на диску радіально встановлені знімні жолоби з гаками на вільних кінцях, а всередині жолобів змонтовані з можливістю контакту з кишенями захватів пружини. Корисна модель належить до сільськогосподарського машинобудування, а саме садильних апаратів і може бути використаний як вузол розсадосадильної машини. Відомий садильний апарат дискового типу розсадосадильної машини СКНБ-4, що містить круглий диск із змонтованим на ньому кронштейнами з осями і пружинами, а також встановленими на кронштейнах затискачами [див. книгу М.Н. Чубарин. Рассадопосадочные машины. - М: Машиностроение, 1972, с.ЗЭ]. Недоліком такого садильного апарату є обмеженість довжини ділянки садильного апарату, на якій відбувається подача розсади робітником до захвату відповідно часу даної подачі, і в результаті цього, недостатня якість садіння розсади. Відома також садильна секція розсадосадильної машини, що містить раму із сидіннями, приймальні столики з поворотними підпружиненими тримачами, а також вертикально розміщений садильний диск, з обох боків якого закріплені захвати, крім цього садильна секція споряджена розкривачами, сошником та прикочуючими котками [Див. А.С. СРСР №231252, МКЛ А01С11/02, 1967р.]. Недоліком такої секції є те, що при роботі працівники швидко стомлюються, тому що у полі зору кожного з них для спостереження попадають захвати на тому боці садильного диску, який він не обслуговує. Це призводить до зниження якості садіння. Найбільш близьким за технічною суттю до садильного апарату, що заявляється, є садильна секція розсадосадильної машини, яка містить раму із змонтованими на ній сидіннями, приймальними столиками з поворотними підпружиненими тримачами, вертикальний садильний диск із закріпленими з обох його сторін захватами, розкривачі, сошник та прикочуючі котки, при цьому приймальні столики закріплені на рамі перед садильним диском по ходу руху машини паралельно один одному, а між тримачами столиків встановлена вертикальна перегородка і захвати змонтовані на диску за допомогою секторних пластин. [Див. А.С, СРСР №1005693 МКЛ А01С13/02, 1983р.] Суттєвим недоліком такої конструкції є складність її садильного вузла та через наявність великої кількості кінематичних вузлів висока матеріалоємність та недостатня якість садіння. Завданням на вирішення якого спрямоване технічне рішення, що заявляється є спрощення конструкції основного вузла розсадосадильної машини, що дає позитивний результат, який виражається у зменшенні матеріалоємності вузлі, під ео 00 со ю 00 О) 8538 вищення його надійності та якості процесу садіння розсади. Поставлене завдання вирішується таким чином У відомій садильній секції розсадосадильної машини, що містить розкривач і садильний диск із закріпленими на ньому захватами, згідно з корисною моделлю, що заявляється, кожен з захватів виконаний у вигляді кишені з еластичного матеріалу та жорстко закріплений по периферії диска радіальне та еквідистантно, а кріплення захватів виконані у формі П-подібних кріпильних скоб, що розміщені з можливістю обхвату кишені, при цьому перпендикулярні до диска ділянки скоб виконані телескопічними з підпружиненими верхніми частинами телескопів. Крім того, кишені захватів садильного апарату розсадосадильної машини виконані з перфорацією, а на диску радіальне встановлені знімні жолоби з гаками на вільних кінцях і всередині жолобів змонтовані з можливістю контакту з кишенями захватів пружини. На кресленнях, що додаються схематично зображений вузол розсадосадильної машини, а саме її садильний апарат. На Фіг. 1 - вигляд садильного апарату розсадосадильної машини збоку, на Фіг.2 - його вигляд спереду, на Фіг.З - вигляд захвату у перерізі (Вид А) Вузол розсадосадильної машини, а саме її садильний апарат містить лекало - розкривач 1, що змонтований на рамімашини (рама на кресленнях не показана), диск 2 з радіальне та еквідистантно розміщеними на ньому захватами 3, виконаними з еластичного матеріалу, та спорядженими Пподібними кріпильними скобами 4. При цьому, перпендикулярні до диску 2 ділянки скоб 4 виконані телескопічними у формі двох трубочок: верхньої 5 та нижньої 6. Нижня трубочка (меншого діаметру) охоплена пружинкою 7 з можливістю упора верха пружини 7 в торець верхньої трубочки 5. Трубочки 5, 6 у перерізі можуть бути виконані будь-якої форми (круглої, квадратної, еліптичної та іншої, в залежності від наявності прокату у виробника). Що стосується захватів 3, то вони виконані з еластич ного матеріалу для запобігання пошкодження розсади, а перфорація на кишенях захватів 3 виконана для забезпечення висипання ґрунту при його можливому попаданні у кишеню захвата 3. Виконання перпендикулярних до диску ділянок скоб 4 телескопічними надає можливість сховати пружини 7 всередину трубочки та запобігти таким чином її можливий контакт з ґрунтом Це сприяє підвищенню надійності роботи розсадосадильної машини. Крім зазначених конструктивних елементів садильний апарат містить радіальне розташований на поверхні диска жолоб 8 з гачком 9 та споряджену стопором 10 пружину 11, що змонтована всередині жолоба 8. Жолоб 8 виконаний знімними для забезпечення можливості зміни кроку садіння розсади. Садильний апарат розсадосадильної машини працює таким чином До початку руху розсадосадильної машини працівник викладає запаси кущиків розсади. При русі розсадосадильної машини і обертанні при цьому диска 2 працівник подає розсаду до захвату З (Розсада повинна бути вкладена у відповідну кишеню захвата 3 листками у його середину, а корені повинні залишатися ззовні кишені). В момент обертання диску 2, коли черговий захват З підпадає під лекало-розкривач 1, спрацьовують телескопічні ділянки скоб 4 так, що захват 3 (його кишеня) сплющується і міцно тримає у своїй середині попередньо вкладену у нього розсаду, після виходу з-під лекала-розкривача 1 захвата 3, кущик розсади чіпляється коренем за ґрунт, попадає у борозенку, засипається ґрунтом загортачем та притискається прикочуючими котками розсадосадильної машини. Для здійснення регулювання кроку садіння розсади пружину 11 розтягують шляхом звільнення стопора 10 та відповідного закріплення на торці диска 2 гачка 9. Крок садіння визначають заздалегідь для кожної окремої культури розсади і змінюють шляхом розміщення на диску 2 необхідної кількості знімних жолобів 8 до них та відповідною кількістю захватів 3. \ Фіг. 1 8538 Фіг. 2 Вид А Фіг. З Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
