Садильний апарат дискового типу
Номер патенту: 59975
Опубліковано: 10.06.2011
Автори: Чижиков Іван Олександрович, Караєв Олександр Гнатович
Формула / Реферат
Садильний апарат дискового типу, що складається з суцільного диска, двох притискних пластин та постійно відкритих захоплювачів, які розташовані у шаховому порядку з обох сторін диска, який відрізняється тим, що на кожному захоплювачі під заданим кутом відносно радіуса диска змонтовані обмежуючі штифти, а на кожній притискній пластині розташований орієнтуючий пристрій, який складається з регулюючої пластини, яка встановлена під кутом установки обмежуючих штифтів і на якій встановлена пружина, натяг якої регулюється болтом з гайкою, а на диску та пружині, в зоні контакту з рослинами, нанесено полімерне покриття.
Текст

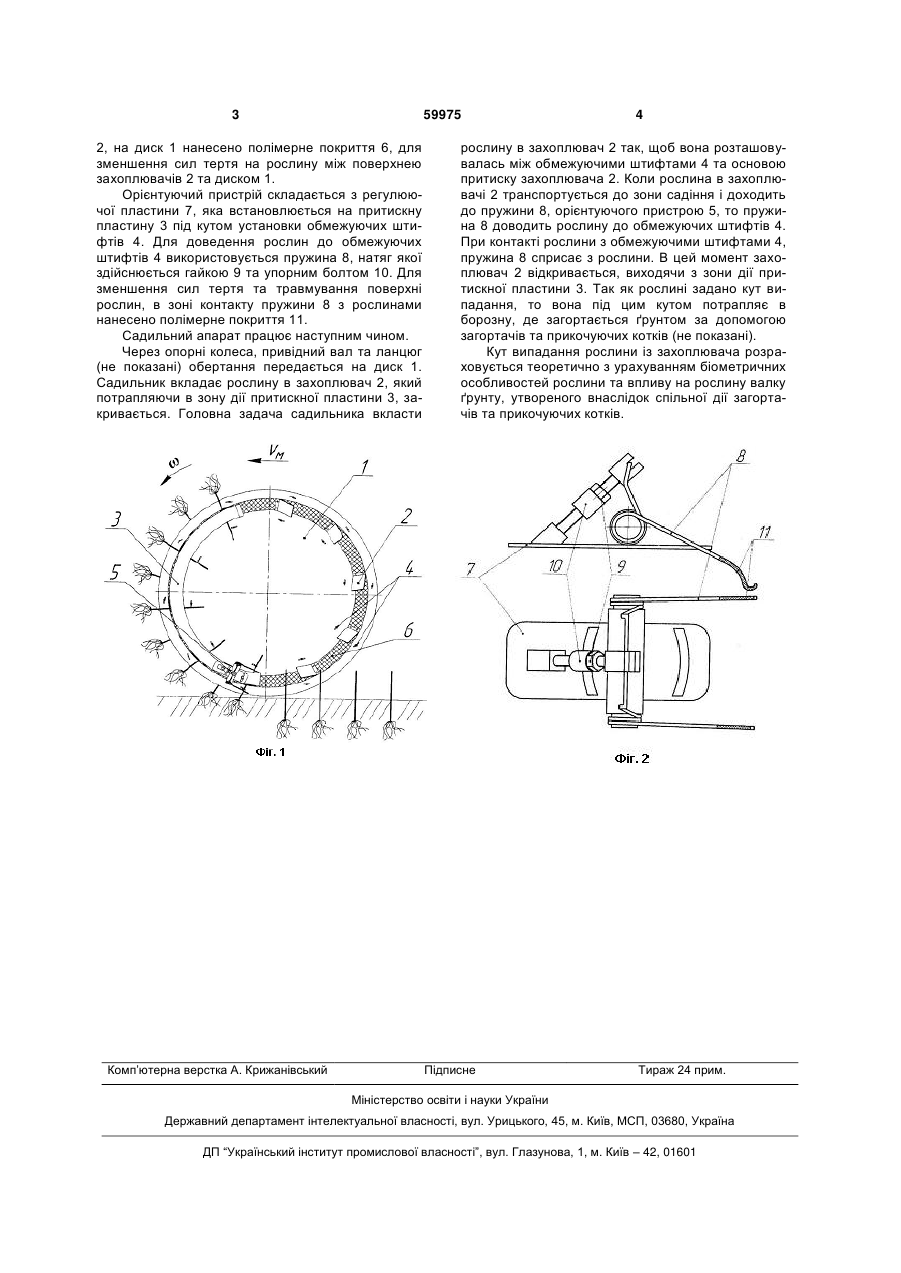

Садильний апарат дискового типу, що складається з суцільного диска, двох притискних пластин та постійно відкритих захоплювачів, які розта 3 59975 2, на диск 1 нанесено полімерне покриття 6, для зменшення сил тертя на рослину між поверхнею захоплювачів 2 та диском 1. Орієнтуючий пристрій складається з регулюючої пластини 7, яка встановлюється на притискну пластину 3 під кутом установки обмежуючих штифтів 4. Для доведення рослин до обмежуючих штифтів 4 використовується пружина 8, натяг якої здійснюється гайкою 9 та упорним болтом 10. Для зменшення сил тертя та травмування поверхні рослин, в зоні контакту пружини 8 з рослинами нанесено полімерне покриття 11. Садильний апарат працює наступним чином. Через опорні колеса, привідний вал та ланцюг (не показані) обертання передається на диск 1. Садильник вкладає рослину в захоплювач 2, який потрапляючи в зону дії притискної пластини 3, закривається. Головна задача садильника вкласти Комп’ютерна верстка А. Крижанівський 4 рослину в захоплювач 2 так, щоб вона розташовувалась між обмежуючими штифтами 4 та основою притиску захоплювача 2. Коли рослина в захоплювачі 2 транспортується до зони садіння і доходить до пружини 8, орієнтуючого пристрою 5, то пружина 8 доводить рослину до обмежуючих штифтів 4. При контакті рослини з обмежуючими штифтами 4, пружина 8 сприсає з рослини. В цей момент захоплювач 2 відкривається, виходячи з зони дії притискної пластини 3. Так як рослині задано кут випадання, то вона під цим кутом потрапляє в борозну, де загортається ґрунтом за допомогою загортачів та прикочуючих котків (не показані). Кут випадання рослини із захоплювача розраховується теоретично з урахуванням біометричних особливостей рослини та впливу на рослину валку ґрунту, утвореного внаслідок спільної дії загортачів та прикочуючих котків. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk-type planting unit
Автори англійськоюChyzhykov Ivan Oleksandrovych, Karaiev Oleksandr Hnatovych
Назва патенту російськоюПосадочный аппарат дискового типа
Автори російськоюЧижиков Иван Александрович, Караев Александр Игнатьевич
МПК / Мітки
МПК: A01C 11/04
Мітки: дискового, садильний, апарат, типу
