Револьвер зі здатністю стріляти лише набоями типу “флобер”

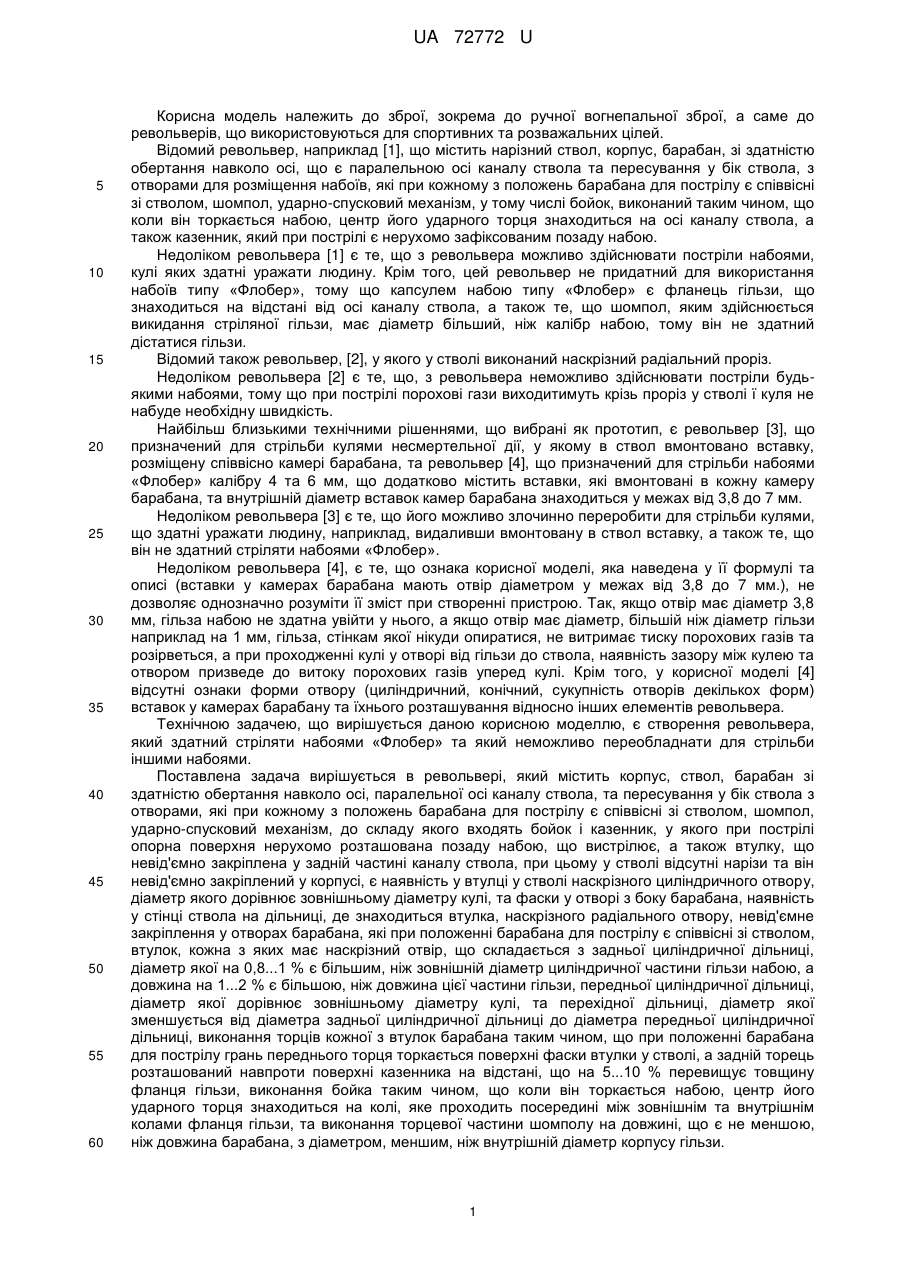

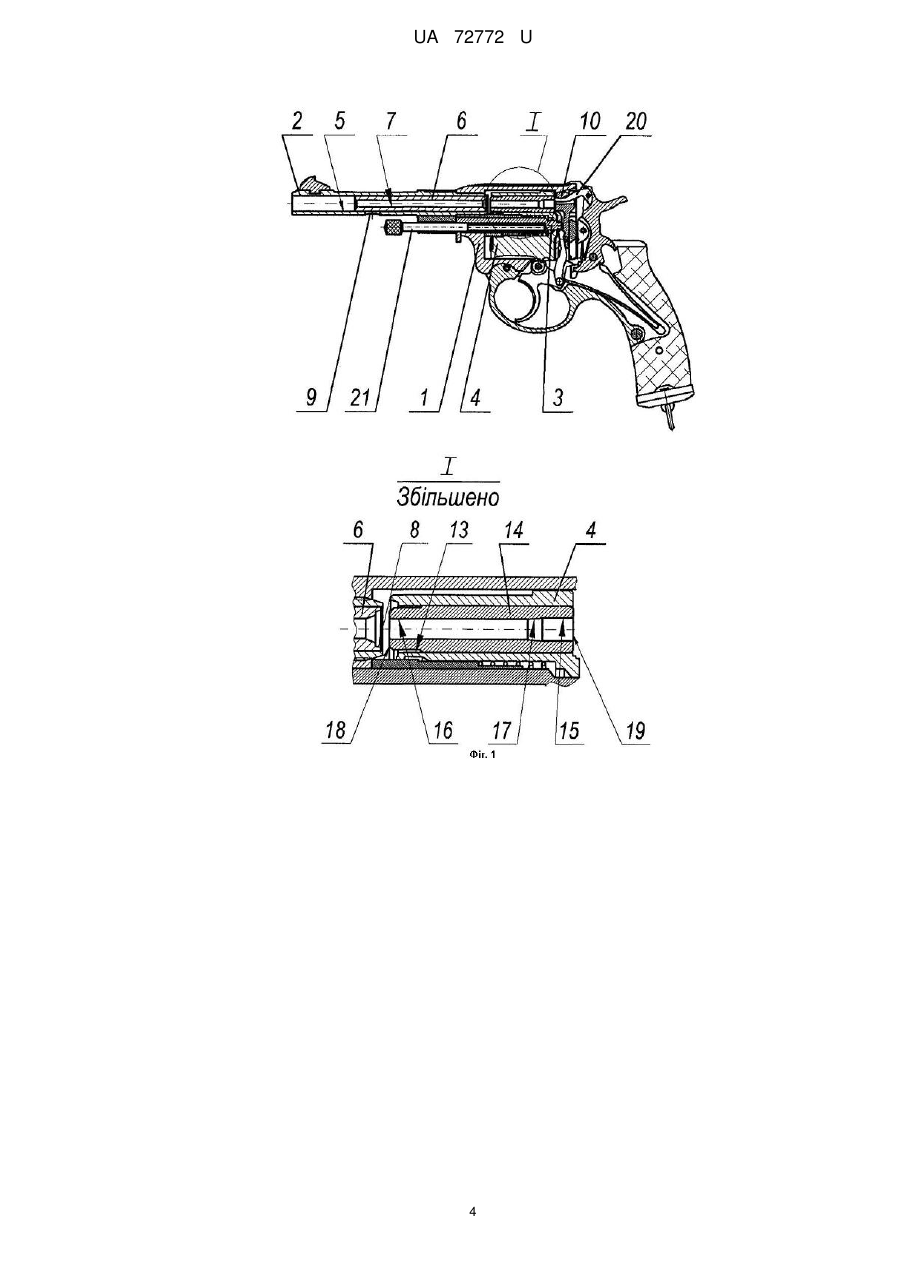

Реферат: UA 72772 U UA 72772 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зброї, зокрема до ручної вогнепальної зброї, а саме до револьверів, що використовуються для спортивних та розважальних цілей. Відомий револьвер, наприклад [1], що містить нарізний ствол, корпус, барабан, зі здатністю обертання навколо осі, що є паралельною осі каналу ствола та пересування у бік ствола, з отворами для розміщення набоїв, які при кожному з положень барабана для пострілу є співвісні зі стволом, шомпол, ударно-спусковий механізм, у тому числі бойок, виконаний таким чином, що коли він торкається набою, центр його ударного торця знаходиться на осі каналу ствола, а також казенник, який при пострілі є нерухомо зафіксованим позаду набою. Недоліком револьвера [1] є те, що з револьвера можливо здійснювати постріли набоями, кулі яких здатні уражати людину. Крім того, цей револьвер не придатний для використання набоїв типу «Флобер», тому що капсулем набою типу «Флобер» є фланець гільзи, що знаходиться на відстані від осі каналу ствола, а також те, що шомпол, яким здійснюється викидання стріляної гільзи, має діаметр більший, ніж калібр набою, тому він не здатний дістатися гільзи. Відомий також револьвер, [2], у якого у стволі виконаний наскрізний радіальний проріз. Недоліком револьвера [2] є те, що, з револьвера неможливо здійснювати постріли будьякими набоями, тому що при пострілі порохові гази виходитимуть крізь проріз у стволі ї куля не набуде необхідну швидкість. Найбільш близькими технічними рішеннями, що вибрані як прототип, є револьвер [3], що призначений для стрільби кулями несмертельної дії, у якому в ствол вмонтовано вставку, розміщену співвісно камері барабана, та револьвер [4], що призначений для стрільби набоями «Флобер» калібру 4 та 6 мм, що додатково містить вставки, які вмонтовані в кожну камеру барабана, та внутрішній діаметр вставок камер барабана знаходиться у межах від 3,8 до 7 мм. Недоліком револьвера [3] є те, що його можливо злочинно переробити для стрільби кулями, що здатні уражати людину, наприклад, видаливши вмонтовану в ствол вставку, а також те, що він не здатний стріляти набоями «Флобер». Недоліком револьвера [4], є те, що ознака корисної моделі, яка наведена у її формулі та описі (вставки у камерах барабана мають отвір діаметром у межах від 3,8 до 7 мм.), не дозволяє однозначно розуміти її зміст при створенні пристрою. Так, якщо отвір має діаметр 3,8 мм, гільза набою не здатна увійти у нього, а якщо отвір має діаметр, більшій ніж діаметр гільзи наприклад на 1 мм, гільза, стінкам якої нікуди опиратися, не витримає тиску порохових газів та розірветься, а при проходженні кулі у отворі від гільзи до ствола, наявність зазору між кулею та отвором призведе до витоку порохових газів уперед кулі. Крім того, у корисної моделі [4] відсутні ознаки форми отвору (циліндричний, конічний, сукупність отворів декількох форм) вставок у камерах барабану та їхнього розташування відносно інших елементів револьвера. Технічною задачею, що вирішується даною корисною моделлю, є створення револьвера, який здатний стріляти набоями «Флобер» та який неможливо переобладнати для стрільби іншими набоями. Поставлена задача вирішується в револьвері, який містить корпус, ствол, барабан зі здатністю обертання навколо осі, паралельної осі каналу ствола, та пересування у бік ствола з отворами, які при кожному з положень барабана для пострілу є співвісні зі стволом, шомпол, ударно-спусковий механізм, до складу якого входять бойок і казенник, у якого при пострілі опорна поверхня нерухомо розташована позаду набою, що вистрілює, а також втулку, що невід'ємно закріплена у задній частині каналу ствола, при цьому у стволі відсутні нарізи та він невід'ємно закріплений у корпусі, є наявність у втулці у стволі наскрізного циліндричного отвору, діаметр якого дорівнює зовнішньому діаметру кулі, та фаски у отворі з боку барабана, наявність у стінці ствола на дільниці, де знаходиться втулка, наскрізного радіального отвору, невід'ємне закріплення у отворах барабана, які при положенні барабана для пострілу є співвісні зі стволом, втулок, кожна з яких має наскрізний отвір, що складається з задньої циліндричної дільниці, діаметр якої на 0,8...1 % є більшим, ніж зовнішній діаметр циліндричної частини гільзи набою, а довжина на 1...2 % є більшою, ніж довжина цієї частини гільзи, передньої циліндричної дільниці, діаметр якої дорівнює зовнішньому діаметру кулі, та перехідної дільниці, діаметр якої зменшується від діаметра задньої циліндричної дільниці до діаметра передньої циліндричної дільниці, виконання торців кожної з втулок барабана таким чином, що при положенні барабана для пострілу грань переднього торця торкається поверхні фаски втулки у стволі, а задній торець розташований навпроти поверхні казенника на відстані, що на 5...10 % перевищує товщину фланця гільзи, виконання бойка таким чином, що коли він торкається набою, центр його ударного торця знаходиться на колі, яке проходить посередині між зовнішнім та внутрішнім колами фланця гільзи, та виконання торцевої частини шомполу на довжині, що є не меншою, ніж довжина барабана, з діаметром, меншим, ніж внутрішній діаметр корпусу гільзи. 1 UA 72772 U 5 10 15 20 25 30 35 40 45 50 55 Порівняння технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що револьвер відрізняється від відомих тим, що втулка у стволі має наскрізний циліндричний отвір, діаметр якого дорівнює зовнішньому діаметру кулі, а з боку барабана у отворі виконано фаску, у стінці ствола на дільниці, де знаходиться втулка, виконано наскрізний радіальний отвір, у отворах барабана, які при положенні барабана для пострілу, є співвісні зі стволом, невід'ємно закріплені втулки, кожна з яких має наскрізний отвір, що складається з задньої циліндричної дільниці, діаметр якої на 0,8...1 % є більшим, ніж зовнішній діаметр циліндричної частини гільзи набою, а довжина на 1...2 % є більшою, ніж довжина цієї частини гільзи, передньої циліндричної дільниці, діаметр якої дорівнює зовнішньому діаметру кулі, та перехідної дільниці, діаметр якої зменшується від діаметра задньої циліндричної дільниці до діаметра передньої циліндричної дільниці, торці кожної з втулок барабана виконані таким чином, що при положенні барабана для пострілу грань переднього торця торкається поверхні фаски у отворі втулки у стволі, а задній торець розташований навпроти поверхні казенника на відстані, що на 5...10 % перевищує товщину фланця гільзи, бойок виконаний таким чином, що коли він торкається набою, центр його ударного торця знаходиться на колі, яке проходить посередині між зовнішнім та внутрішнім колами фланця гільзи, а торцева частина шомполу на довжині, що є не меншою, ніж довжина барабана, має діаметр менший, ніж внутрішній діаметр корпусу гільзи. Таким чином, револьвер, що заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 поданий загальний вигляд у розрізі незарядженого револьвера, коли курок є спущеним, на фіг. 2 збільшений вигляд у розрізі револьвера поблизу барабана у момент початку пострілу, коли бойок торкається до капсуля. Револьвер містить корпус 1 зі стволом 2 та паралельною стволу віссю 3, на якій розташований зі здатністю обертання та пересування у бік ствола барабан 4. Ствол 2 є невід'ємно закріпленим у корпусі 1. У його наскрізному каналі 5 відсутні нарізи та у задній частині невід'ємно закріплена втулка 6, яка має наскрізний циліндричний отвір 7, діаметр якого дорівнює зовнішньому діаметру кулі. У отворі 7 з боку барабана виконано фаску 8. У стінці ствола на дільниці, де знаходиться втулка, виконано наскрізний радіальний отвір 9. Позаду барабана 4 знаходиться казенник 10, у якому при пострілі опорна поверхня 11 розташована позаду набою 12, що вистрілює, а сам казенник при пострілі є нерухомо зафіксованим у рамці таким чином, що здатний витримувати навантаження від дії дна гільзи, на яку тиснуть порохові гази. У барабані 4 паралельно осі каналу ствола наявні отвори 13, які при кожному з положень барабана для пострілу є співвісні зі стволом. У кожному з отворів 13 невід'ємно закріплені втулки 14, кожна з яких має наскрізний отвір, що складається зі співвісних до отвору 13 задньої циліндричної дільниці 15, діаметр якої на 0,8...1 % є більшим, ніж зовнішній діаметр циліндричної частини гільзи набою, а довжина на 1...2 % є більшою, ніж довжина цієї частини гільзи, передньої циліндричної дільниці 16, діаметр якої дорівнює зовнішньому діаметру кулі, та перехідної дільниці 17, діаметр якої зменшується від діаметра задньої циліндричної дільниці до діаметра передньої циліндричної дільниці, торці кожної з втулок барабана виконані таким чином, що при положенні барабана для пострілу грань 18 переднього торця торкається поверхні фаски 8 втулки у стволі, а задній торець 19 розташований навпроти поверхні 11 казенника 10 на відстані, що на 5...10 % перевищує товщину фланця гільзи 12. Крім того, револьвер має ударно-спусковий механізм, до складу якого входить, зокрема бойок 20. Він виконаний таким чином, що коли при пострілі б'є по капсулю набою12, центр його ударного торця знаходиться на колі, яке проходить посередині між зовнішнім та внутрішнім колами фланця гільзи. Револьвер має також шомпол 21, торцева частина якого на довжині, що є не меншою, ніж довжина барабана, виконана у вигляді стержня з діаметром, меншим, ніж внутрішній діаметр корпусу гільзи. Усі елементи револьвера є деталями револьвера Наган зразка 1895 р., за винятком втулок 6, 14 ствола та барабана, а також ствола 2, барабана 4, бойка 20 і шомпола 21, які мають відмінності від звичайних деталей револьвера Наган зразка 1895 р. Револьвер діє таким чином. При зарядженні набої укладають у отвори 15 втулок 14. Завдяки наявності зазору між гільзою та стінками втулки 14 зарядження не викликає складностей. При пострілі спрацьовує ударно-спусковий механізм і бойок 20 б'є саме по фланцю гільзи, який є капсулем набою 12. Порохові гази виштовхують кулю зі ствола. При цьому, торкання грані 18 переднього торця втулки 14 барабана поверхні фаски 8 втулки ствола, наближення її заднього торця 19 до поверхні 11 казенника 10 до відстані, що дорівнює 5...10 %, товщини фланця гільзи 12, та 2 UA 72772 U 5 10 15 обмеження діаметрального зазору між отвором та гільзою до 0,8...1 % забезпечує запирання каналу ствола та запобігає витоку порохових газів ї розрив гільзи. Після стрільби проштовхують шомпол 21 крізь кожен з отворів 16, до тих пір, поки він не упреться у дно гільзи та не видалить її з отвору 15. Якщо хтось намагатиметься злочинно переробити револьвер для стрільби набоями, здатними уразити людину, наявність у стінці ствола отвору 9 перешкодить цьому, тому що стволи з отворами поновленню не підлягають. Підвищення ефективності застосування револьвера, що заявляється, у порівнянні з прототипом, досягається за рахунок того, з нього можливо стріляти набоями типу «Флобер», при цьому він є захищеним від несанкціонованої переробки для стрільби іншими набоями, наприклад, здатними уразити людину. Джерела інформації: 1. Револьвер системи Наган зр. 1895 р. Див. Настанова зі стрілецької справи НСД-38. М.: Військове видавництво НКО СРСР. 1940. Стор. 9-28. 2. Патент України № 3109 МПК F41C 3/00, 2004. 3. Патент України № 2676 МПК F41C 3/14, 2003. 4. Патент України № 34926 МПК F41C 3/00, F41C 3/14, 2008. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 1. Револьвер зі здатністю стріляти лише набоями типу "Флобер", який містить корпус, ствол, барабан зі здатністю обертання навколо осі, паралельної осі каналу ствола, та пересування у бік ствола з отворами, які при кожному з положень барабана для пострілу є співвісні зі стволом, шомпол, ударно-спусковий механізм, до складу якого входять у тому числі бойок і казенник, у якого при пострілі опорна поверхня нерухомо розташована позаду набою, що вистрілює, а також втулку, що невід'ємно закріплена у задній частині каналу ствола, при цьому у стволі відсутні нарізи та він невід'ємно закріплений у корпусі, який відрізняється тим, що втулка у стволі має наскрізний циліндричний отвір, діаметр якого дорівнює зовнішньому діаметру кулі, а з боку барабана у отворі виконано фаску, у стінці ствола на дільниці, де знаходиться втулка, виконано наскрізний радіальний отвір, у отворах барабана, які при положенні барабана для пострілу є співвісні зі стволом, невід'ємно закріплені втулки, кожна з яких має наскрізний отвір, що складається з задньої циліндричної дільниці, діаметр якої на 0,8...1 % є більшим, ніж зовнішній діаметр циліндричної частини гільзи набою, а довжина на 1...2 % є більшою, ніж довжина цієї частини гільзи, передньої циліндричної дільниці, діаметр якої дорівнює зовнішньому діаметру кулі, та перехідної дільниці, діаметр якої зменшується від діаметра задньої циліндричної дільниці до діаметра передньої циліндричної дільниці, торці кожної з втулок барабана виконані таким чином, що при положенні барабана для пострілу грань переднього торця торкається поверхні фаски отвору втулки у стволі, а задній торець розташований навпроти поверхні казенника на відстані, що на 5...10 % перевищує товщину фланця гільзи. 2. Револьвер зі здатністю стріляти лише набоями типу "Флобер" за п. 1, який відрізняється тим, що бойок виконаний таким чином, що коли він торкається набою, центр його ударного торця знаходиться на колі, яке проходить посередині між зовнішнім та внутрішнім колами фланця гільзи. 3. Револьвер зі здатністю стріляти лише набоями типу "Флобер" за п. 1, який відрізняється тим, торцева частина шомполу на довжині, що є не меншою, ніж довжина барабана, має форму стержня, діаметр якого менший, ніж внутрішній діаметр корпусу гільзи. 3 UA 72772 U 4 UA 72772 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
